KÄYTTÖOHJE SC-HC38DBEC PANASONIC

Kompakti stereojärjestelmä

Kiitos, että ostit tämän tuotteen.

Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten.

Sisältyvät asennusohjeet (→ 38 ja 54, 55)

Asennus on annettava tehtäväksi ammattitaitoiselle asentajalle.

Ennen työn aloittamista lue huolellisesti nämä asennusohjeet ja käyttöohjeet, jotta taataan asennuksen oikea suorittaminen.

(Säilytä nämä ohjeet. Saatat tarvita niitä, kun suoritetaan huoltotoimenpiteitä tai laite siirretään.)

Säkerhetsåtgärder

WARNING

Enhet

Varotoimet turvallisuuden takaamiseksi

VAROITUS VAARA

Laite

• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
  – Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille.
  – Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot.
  – Käytä ainoastaan suositeltuja varusteita.
  – Älä poista suojuksia.
  – Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle.
  – Älä anna metalliesineiden pudota laitteen sisälle.
  – Älä laita painavia esineitä laitteen päälle.

Verkkokaapeli

• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
  – Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä.
  – Työnnä verkkovirtapistoke kunnollisesti pistorasiaan.
  – Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä.
  – Älä käsittele pistoketta märillä käsillä.
  – Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen.
  – Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.
• Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.

Nappityyppinen paristo (Litiumparisto)

• Tulipalon, räjähdyksen ja palovammojen vaara. Ei saa ladata, purkaa, poltaa tai kuumentaa yli 60 °C:n lämpötilaan.
• Nappiparistoja ei saa jättää lasten ulottuville. Nappiparistoa ei saa koskaan laittaa suuhun. Jos se niellään, on otettava yhteys lääkäriin.

Laite

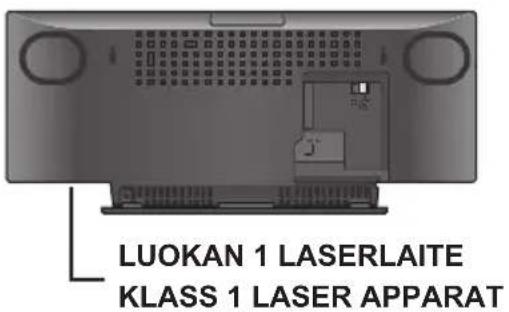

• Tämä tuote käyttää laseria. Laitteen käyttäminen muulla kuin näissä käyttöohjeissa mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle säteilylle.
• Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.
• Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.
• Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa.

Sijoitus

• Sijoita laite tasaiselle pinnalle.
- Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
- Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus.
– Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä.
- Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle.

Nappityyppinen paristo (Litiumparisto)

• On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä.
  • Laita navat kohdistettuina.
• Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon.
  – Poista paristo, jos et aio käyttää kaukosäädintä pitkään aikaa. Varastoi viileään, pimeään paikkaan.
  – Älä altista sitä kuumalle tai liebeille.
  – Älä jätä paristoa(paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni.
• Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi.

Tuotteen tunniste sijaitsee laitteen alapuolella.

CE1177

Vakuutus vaatimustenmukaisuudesta (DoC)

"Panasonic Corporation" vakuuttaa, että tämä tuote on yhdenmukainen direktiiviin 1999/5/EC keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa.

Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteillemme DoC-palvelimelta:

http://www.doc.panasonic.de

Valtuutetun edustajan yhteystiedot: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Saksa

Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3)

Sisällysluettelo

Varotoimet turvallisuuden takaamiseksi ..... 38

Varusteet.... 39

Ohjaimien pikaopas.... 40

Liitännät.... 41

Laitteen ja tietovälineen hoito 41

Tietovälineen laittaminen.... 42

Bluetooth®-toimenpiteet.... 43

Tietovälineiden toistotoimenpiteet...... 44

SC-HC38DB Kuuntelu - DAB/DAB+ 45

FM-radion kuuntelu 47

Äänen säätäminen 48

Tietoja toiminnosta Bluetooth ^® 51

Toistettavissa olevat tietovälineet.... 52

Käyttöoikeudet.... 52

Tekniset tiedot.... 53

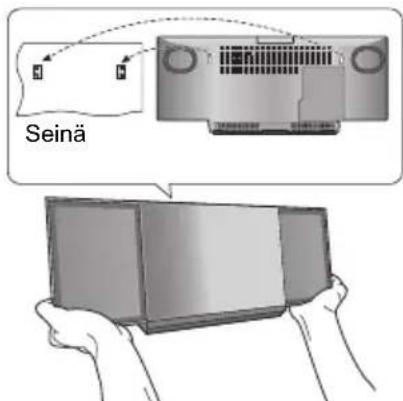

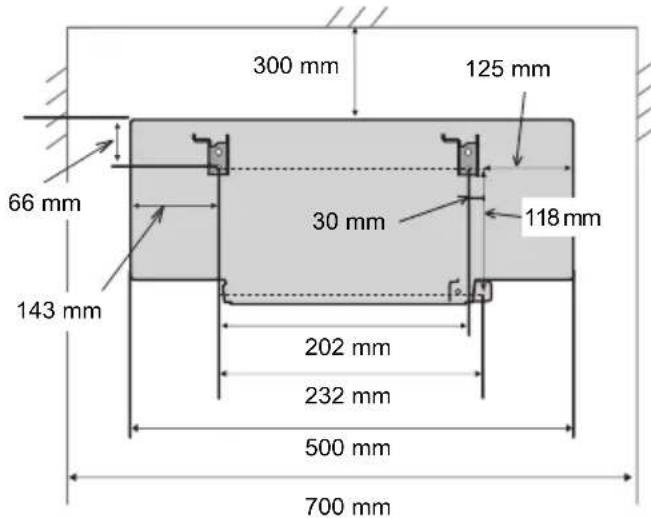

Laitteen kiinnittäminen seinään (lisävaruste) ... 54

Tietoja kuvauksista näissä käyttöohjeissa

• Viitattavat sivut osoitetaan seuraavasti: “→ ○○”.
• Nämä käyttöohjeet soveltuvat malleille SC-HC38DB ja SC-HC38. Ellei muuta mainita, näiden käyttöohjeiden kuvat viittaavat malliin SC-HC38DB.

SC-HC38DB :osoittaa ominaisuuksia, jotka soveltuvat ainoastaan malliin SC-HC38DB.

SC-HC38 : osoittaa ominaisuuksia, jotka soveltuvat ainoastaan malliin SC-HC38.

Varusteet

Tarkista toimitetut varusteet ennen tämän laitteen käyttöä.

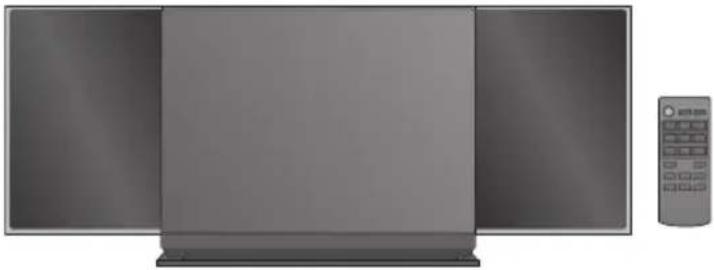

□ 1 Kaukosäädin □ 1 Verkkokaapeli
(pariston kanssa)
(N2QAYC000081)

Seinäasennusvarusteet

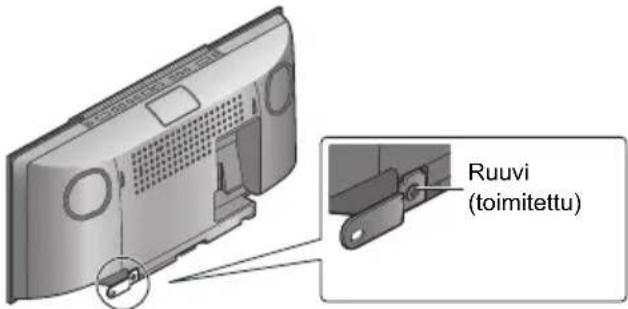

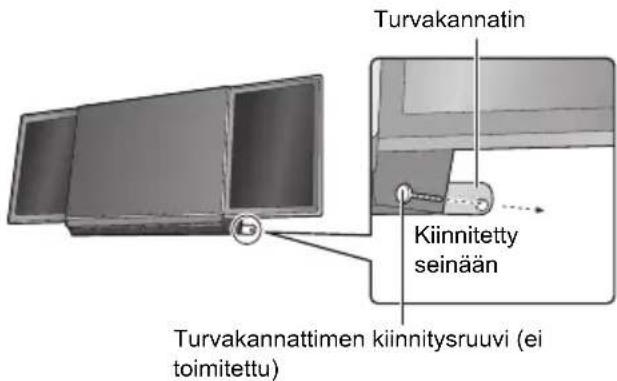

□ 1 Turvakannatin □ 1 Ruuvi

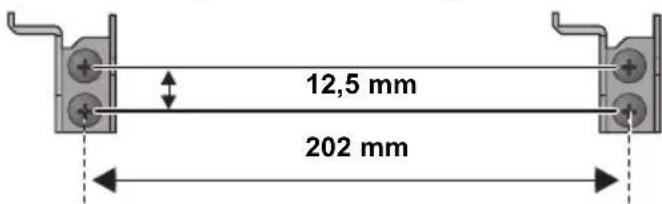

2 Seinäasennuspidikettä

• Älä käytä verkkokaapelia muiden laitteiden kanssa.
• Näiden käyttöohjeiden tuotenumerot ovat joulukuun 2012 mukaisia. Niihin voi tulla muutoksia.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

Cd

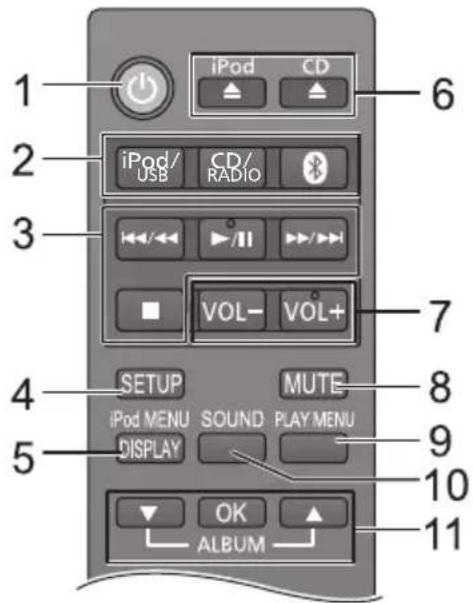

Ohjaimien pikaopas

Ellei muuta mainita, toimenpiteet kuvataan kaukosäädintä käyttämällä.

1 Valmiustila/päällä -kytkin (⏻/I) (⏻)

Paina siirtyäksesi laitteen päällä tilasta valmiustilaan tai päinvastoin.

Valmiustilassa laite kuluttaa edelleen hieman energiaa.

2 Valitse äänilähde

Kaukosäätimessä:

[3 "BLUETOOTH"

Tässä laitteessa:

3 Perustoiston ohjauspainikkeet

4 Siirry asetusvalikkoon

5 Siirry iPod/iPhone-valikkoon

Muuta näytettävät tiedot

6 Avaa tai sulje liukuluukku

7 Säädä äänenvoimakkuus (0 (min) sitä 50 (max))

8 Mykistä ääni

Mykistää äänen. Paina uudelleen peruuttaaksesi.

"MUTE" peruutetaan myös, kun äänenvoimakkuutta säädetään tai laite sammutetaan.

9 Siirry toistovalikkoon

10 Siirry äänivalikkoon

11 Valinta/OK

12 "IPOD_PORT" laitteelle iPod/iPhone/iPad (→ 42) USB portti (→ 42)

13 Dynaamisen bassoäänen tehosteen valitsin

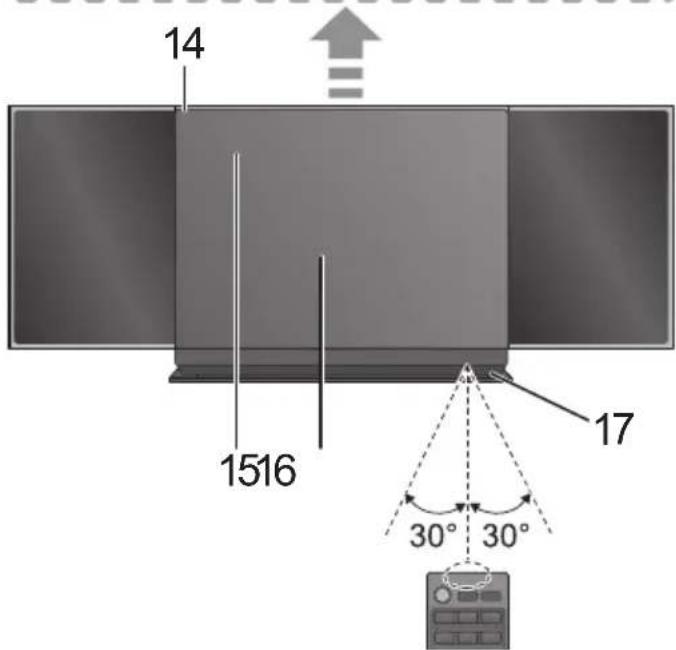

14 Virta päällä -osoitin

15 Näyttö

16 Liukuluukku

17 Kaukosäätimen signaalianturi

Etäisyys: Suoraan edestä noin 7 m.

- Häiriöiden välttämiseksi älä laita mitään esineitä signaalianturin eteen.

Ylänäkymä

1367

■ Ennen ensimmäistä käyttökertaa

Poista eristysliuska A.

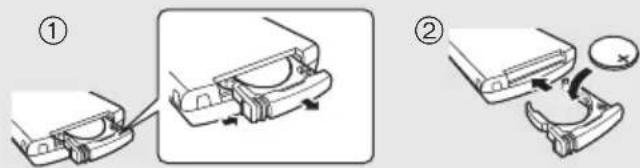

■ Nappityyppisen pariston vaihtaminen

Pariston tyyppi: CR2025 (Litiumparisto)

- Aseta nappityyppinen paristo sen (+)-merkki ylöspäin.

- Säilytä nappityyppinen paristo lasten ulottumattomissa nielaisemisen estämiseksi.

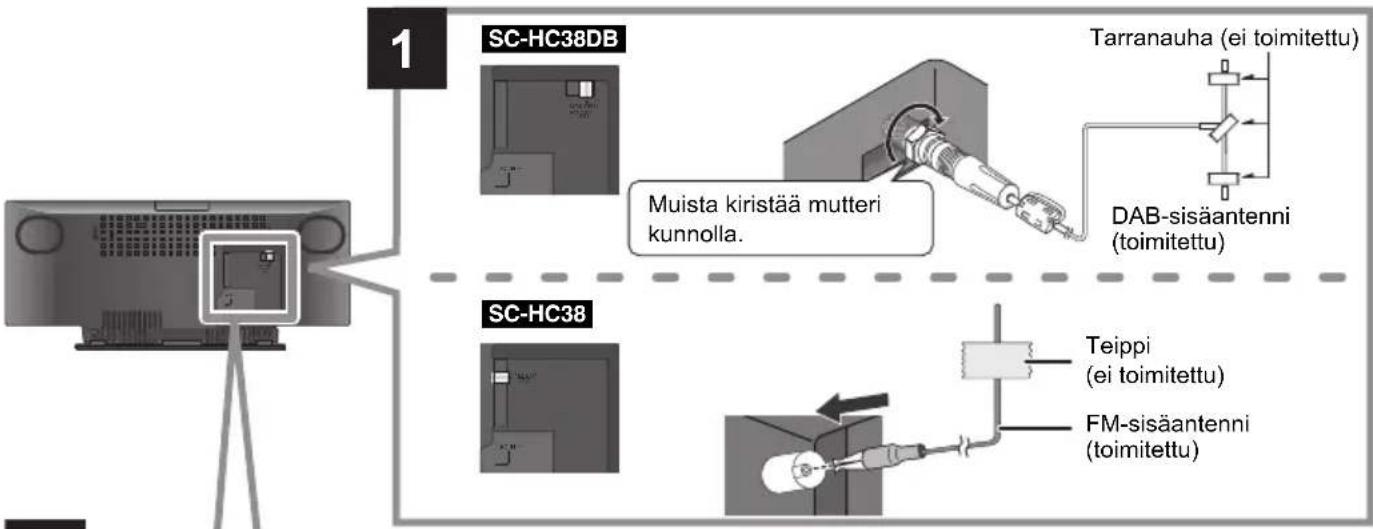

Liitännät


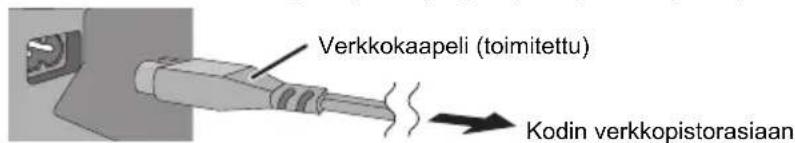

2 Liitä verkkokaapeli sitten, kun kaikki muut liitännät on suoritettu.

Laite kuluttaa hieman energiaa (→ 53) myös pois päältä kytkettynä.

- Virran säästämiseksi, jos et aio käyttää tätä laitetta pitkään aikaan, irrota se verkkopistorasiasta.

• Nämä kaiuttimet eivät ole magneettisuojattuja. Älä laita niitä lähelle televisiota, tietokonetta tai muita laitteita, joihin magnetismi vaikuttaa helposti.
• Teippaa DAB/FM-antenni seinään tai pylvääseen asentoon, jossa havaitaan vähiten häiriöitä. (Käytä DAB/FM-ulkoantennia, jos radiovastaanotto on heikkoa.)

Laitteen ja tietovälineen hoito

Irrota verkkovirtapistoke pistorasiasta ennen huoltoa.

■ Puhdista laite pehmeällä ja kuivalla kankaalla

• Kun lika on kovassa, purista veteen kostutettu kangas hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla kankaalla.
• Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen.
• Ennen kemiallisesti käsitellyn kankaan käyttöä lue huolellisesti käyttöohjeet, jotka tulivat kankaan mukana.

Linssin huolto

• Puhdista linssi säännöllisin väliajoin, jotta estetään toimintahäiriöt. Käytä puhallinta pölyn poistamiseen ja vanupuikkoa, jos se on erittäin likainen.
• Et voi käyttää CD-tyyppistä linssin puhdistajaa.
• Älä jätä liukuluukkua auki pitkäksi aikaa. Tämä aiheuttaa linssin likaantumista.
• Varo koskettamasta linssiä sormillasi.

■ Puhdista levyt TEE ÄLÄ

Pyyhi kostealla kankaalla ja pyyhi sitten kuivaksi.

■ Levyn käsittelyn varotoimet

• Ota kiinni levyjen reunoista, jotta et naarmuta levyä tai jätä sormenjälkiä.
• Älä kiinnitä merkkejä tai tarroja levyihin.
• Älä käytä levyjen puhdistussuihkeita, bensiiniä, ohennusaineita, staattista sähköä poistavia nesteitä tai mitään muita liuottimia.
• Älä käytä seuraavia levyjä:

– Levyt, joissa on jäljellä liimaa poistetuista tarroista tai merkeistä (vuokratut levyt, jne.).
– Levyt, jotka on pahasti vääntyneet tai joissa on säröjä.
- Epäsäännöllisen muotoiset levyt kuten sydämen muotoiset.

■ Laitteen hävittäminen tai luovuttaminen

Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut laitteesta hävittämällä tai antamalla sen pois, toimi seuraavasti palauttaaksesi kaikki asetukset tehtaan esiasetuksiin, jotta poistetaan käyttäjän asetukset. (→ 49, "Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin")

- Käyttöhistoria saatetaan tallentaa tämän laitteen muistiin.

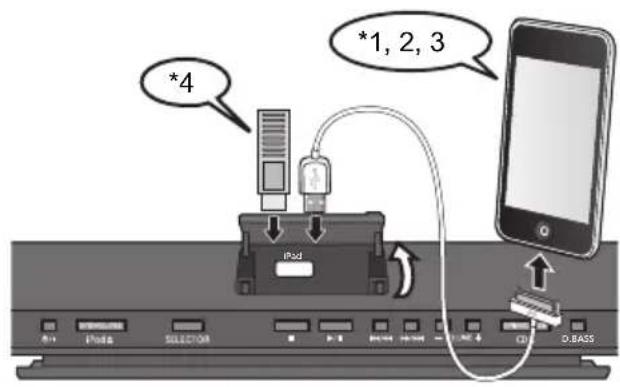

Tietovälineen laittaminen

Valitse "IPOD\_PORT" lähteeksi

"USB" tulee näkyviin, kun työnnetään yhteensopiva USB.

Valitse "CD" lähteeksi

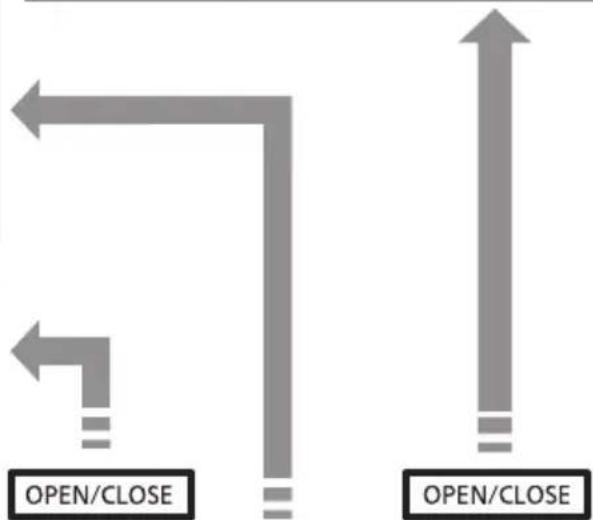

Valitse "IPOD\_DOCK" lähteeksi

Yhdistä käyttäen Lightning-liitintä *1

*1: Katso kohdasta "Toistettavissa olevat tietovälineet" yhteensopivat mallit. (→ 52)
*2: Kun käytetään "IPOD_PORT" yhteyttä, älä yhdistä seuraavia malleja tähän laitteeseen: - iPod classic, iPod [4. (värinäyttö) ja 5. (video) sukupolvi] Voi tapahtua jotain odottamatonta.
*3: Yhdistä laitekohtaisella USB-kaapelilla (ei toimitettu).
*4: Työnnä USB-laite suoraan. Älä käytä USB-jatkokaapelia.

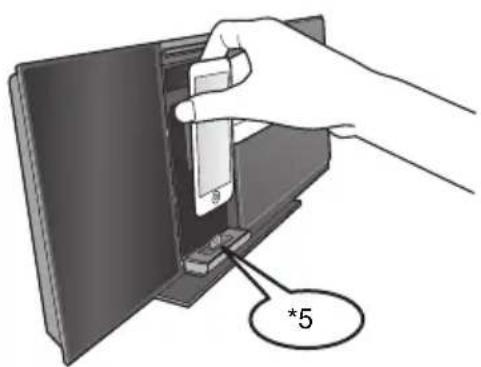

*5: Kun käytetään "IPOD_DOCK" yhteyttä;

• Varmista, että poistat iPod/iPhone-laitteen sen kotelosta.
• Älä työnnä tai vedä telakkaa käsin.
• Varmista, että iPod/iPhone on laitettu kunnolla ja sen takaosa osoittaa pehmustettua tukea kohti.
• Varmista, että pidät kiinni telakasta, kun poistetaan iPod/iPhone.

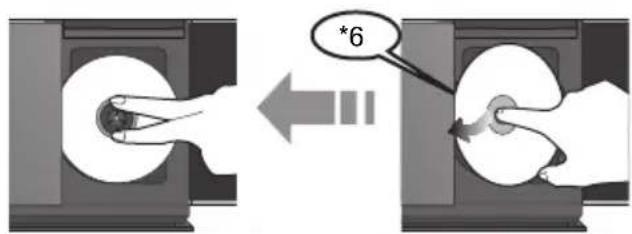

*6: Varmista, että kallistat levyä, jotta ei kosketeta liukuluukkua.

• Älä avaa liukuovea manuaalisesti.
• Varmista, ettei laite putoa, kun laitetaan tai poistetaan tietoväline.
• Kun tätä laitetta liikutetaan, muista poistaa kaikki tietovälineet ja kytkeä tämä laite valmiustilaan.
• Ennen USB-laitteen poistamista valitse jokin muu lähde kuin "USB".

iPod/iPhone/iPad-laitteen lataaminen

Lataaminen alkaa, kun iPod*2/iPhone/iPad kytketään tähän laitteeseen.

• Valmiustilan aikana lataaminen ei käynnisty "IPOD_PORT" yhteydestä, sen sijaan se käynnistyy normaalisti "IPOD_DOCK" yhteydestä.
• Jos haluat ladata "IPOD_PORT" yhteydestä, käynnistä lataus ennen kuin kytket tämän laitteen valmiustilaan.

• Tarkista iPod/iPhone/iPad, onko akku täyteen ladattu. (Kerran täyteen ladattuna ei suoriteta lisälatausta.)
• Jos tämä laite kytketään valmiustilaan, näytetään "IPOD CHARGING" laitteen näytöllä.

Bluetooth®-toimenpiteet

Käyttämällä Bluetooth®-yhteyttä voit kuunnella Bluetooth®-audiolaitteen ääntä tästä laitteesta langattomasti.

Bluetooth®-laitteiden paritus

Valmistelu

• Kytke Bluetoothhominaisuus päälle laitteessa ja sijoita laite tämän yksikön lähelle.
• Jos tämä laite on jo yhdistetty Bluetooth®-laitteeseen, kytke se irti.

1 Paina [ ] valitaksesi "BLUETOOTH".

- Jos näytöllä osoitetaan "PAIRING", siirry vaiheeseen 3.

2 Paina [PLAY MENU] valitaksesi "NEW DEV." ja paina sitten [OK].
→ "PAIRING" osoitetaan näytöllä.

3 Valitse "SC-HC38" Bluetooth ^® -laitteen Bluetooth ^® -valikosta.

4 Käynnistä toisto Bluetooth ^® -laitteessa.

• Katso Bluetooth®laitteen käyttöohjeista tarkempia tietoja. Jos pyydetään tunnuslukua, syötä "0000".
• Voit rekisteröidä jopa 8 laitetta tämän laitteen kanssa. Jos paritetaan 9. laite, korvataan pisimpään käyttämättömänä ollut laite.

Paritetun Bluetooth®-laitteen yhdistäminen

Valmistelu

• Kytke Bluetoothominaisuus päälle laitteessa ja sijoita laite tämän yksikön lähelle.
• Jos tämä laite on jo yhdistetty Bluetooth®-laitteeseen, kytke se irti.

1 Paina [ ] valitaksesi "BLUETOOTH". → "READY" osoitetaan näytöllä.

2 Valitse "SC-HC38" Bluetooth ^ -laitteen Bluetooth ^ -valikosta. → Yhdistetyn laitteen nimi osoitetaan näytöllä noin 2 sekuntia.

3 Käynnistä toisto Bluetooth ^® -laitteessa.

• Tämä laite voidaan liittää ainoastaan yhteen laitteeseen kerrallaan.
• Kun valitaan kohta "BLUETOOTH" lähteeksi, tämä laite yrittää ja yhdistää automaattisesti viimeksi yhdistettyyn Bluetooth®-laitteeseen. Bluetooth®-laite kytketään irti, jos valitaan eri äänilähde (esim. [CD]).

Bluetooth®-lähetyksen tila

Voit vaihtaa tiedonsiirtonopeutta, jotta asetetaan etusijalle tiedonsiirron laatu tai äänen laatu.

Valmistelu

• Paina ^[1] valitaksesi "BLUETOOTH".
• Jos Bluetoothlaite on jo yhdistetty, kytke se irti.

1 Paina [PLAY MENU] toistuvasti valitaksesi "LINK MODE".

2 Paina [▲, ▼] valitaksesi tila ja paina sitten [OK]. MODE 1: Korostus liitettävyydessä MODE 2: Korostus äänen laadussa

- Oletusasetus on "MODE 1".

Bluetooth® in tulotaso

Jos äänen tulotaso Bluetooth®-lähetyksessä on liian alhainen, muuta tulotason asetusta.

Valmistelu

- Bluetoothlaitteen yhdistäminen

1 Paina [PLAY MENU] toistuvasti valitaksesi "INPUT LEVEL".

2 Paina [▲, ▼] valitaksesi taso ja paina sitten [OK]. "LEVEL 0" ↔ "LEVEL +1" ↔ "LEVEL +2"

• Valitse "LEVEL 0", jos ääni on vääristynyt.
• Oletusasetus on "LEVEL 0".

Bluetooth®-laitteen irti kytkeminen

1 Samalla kun Bluetooth ^® -laite on yhdistetty: Paina [PLAY MENU] valitaksesi "DISCONNECT?".

2 Paina [▲, ▼] valitaksesi "OK? YES" ja paina sitten [OK].

Tietovälineiden toistotoimenpiteet

Seuraavat merkit osoittavat, että ominaisuus on käytettävissä.

CD: Audio-CD muodossa CD-DA ja CD, joka sisältää MP3-tiedostoja (→ 52)

iPod: Yhteensopiva iPod/iPhone/iPad ( 52)

USB: USB-laitteet, jotka sisältävät MP3-tiedostoja (→ 52)

Bluetooth : Yhdistetty Bluetooth ^ -laite ( 43)

Valmistelu

• Kytke laite päälle.
- Laita tietoväline (→ 42) tai yhdistä Bluetooth®-laite (→ 43).
- Paina [CD], iPod/USB tai äänilähteen valitsemiseksi.

- Kun käytetään iPod/iPhone/iPad-laitetta, toiminta saattaa vaihdella kyseisten mallien välillä.

Perustoisto

(CD, iPod, USB, Bluetooth)

Toista Paina [▶/■■].
Pysäytä	Paina [■].•USB: Asento tallennetaan muistiin ja näytetään “RESUME”.
Tauota	Paina [▶/■■].Paina uudelleen aloittaaksesi toisto uudelleen.
Ohitus	Paina [◀◀/◀◀] tai [▶▶/▶▶] raidan ohittamiseksi.
	CD, USB Paina [▲] tai [▼] ohittaaksesi MP3-albumi.
Hae	Toiston tai taukotilan aikana Paina ja pidä painettuna [◀◀/◀◀] tai [▶▶/▶▶].• iPod: Taaksepäin haku tapahtuu ainoastaan tämänhetkisen raidan sisällä.

CD, USB, Bluetooth Tietojen näyttäminen

Paina [DISPLAY] toistuvasti.

• Käyttääksesi tämän laitteen kaukosäädintä Bluetooth®-laitteen kanssa, Bluetooth®-laitteen on tuettava toimintoa AVRCP (Audio Video Remote Control Profile). Laitteesta tai laitteen tilasta riippuen kaikki toiminnot eivät mahdollisesti toimi.
• Näytettävien merkkien enimmäismäärä: noin 30
• Tämä laite tukee versioiden 1.0, 1.1 ja 2.3 ID3-tunnisteita. Tekstitietoja, joita ei tueta, ei näytetä tai ne näytetään eri tavalla.
• Albumin ja raidan osoitin MP3-tiedostoille.

"A ____": MP3-albumin numero. "T ____": MP3-raidan numero.

• “ ” tarkoittaa albumin tai raidan numeroa.

“ ”: Tätä osoitinta käytetään myös viitattaessa albumiin. “ ”: Tätä osoitinta käytetään myös viitattaessa raitaan.

■ iPod Miten selata iPod/iPhone-valikkoa

Avaa Music App käyttääksesi tätä ominaisuutta iPod touch/iPhone-laitteissa.

• [▲, ▼]: Valikon kohtien selaamiseksi.
  – [OK]: Seuraavaan valikkoon siirtymiseksi.
  – [iPod MENU]: Edelliseen näyttöön palaamiseksi.

• Toimenpiteen katsomiseksi avaa liukuluukku.
- Mallista riippuen (esim. iPod nano 7. sukupolvi, ym.) saatetaan joutua valitsemaan albumi, esittäjä, jne. iPod/iPhone-laitteessa.

Toistotilat (CD, USB)

Valitse toistotila.

1 Paina [PLAY MENU] valitaksesi "PLAYMODE" tai "REPEAT".
2 Paina [▲, ▼] valitaksesi asetus ja paina sitten [OK].

PLAYMODE

OFF PLAYMODE	Valitse peruuttaaksesi toistotilan asetuksen.
1-TRACK	Toistaa ainoastaan valitun raidan.• “1”, ” tulee näkyviin.(Ohita haluttuun raitaan.)
1-ALBUM	Toistaa ainoastaan valitun MP3-albumin.• “1”, ” tulee näkyviin.
RANDOM	Toistaa sisällöt satunnaisesti.• “RND” tulee näkyviin.
1-ALBUM RANDOM	Toistaa valitun MP3-albumin raidat satunnaisesti.• Paina [▲] tai [▼] MP3-albumin valitsemiseksi.• “1”, ”, “RND” tulee näkyviin.

REPEAT

ON REPEAT	Kytke päälle jatkuva toisto.● “ ” tulee näkyviin.
OFF REPEAT	Kytke pois päältä jatkuva toisto.

• Kun käytetään iPod/iPhone/iPad- tai Bluetooth-laitetta, käytä laitteen asetusta, jos käytettävissä.
• Saturnnaistoiston aikana et voi ohittaa edelliseen raitaan.
• Tila peruutetaan, kun avaa levyjen liukuluukun.

SC-HC38DB

Kuuntelu - DAB/DAB+

Valmistelu

• Varmista, että DAB-antenni on liitetty. (→ 41)
- Kytke yksikkö päälle.

Asemien tallentaminen

DAB/DAB+-lähetysten kuntelemiseksi käytettävissä olevat asemat tulee tallentaa tähän yksikköön.

- Tämä yksikkö käynnistää automaattisesti toiminnon "DAB AUTO SCAN" ja tallentaa muistiin asemat, jotka ovat käytettävissä alueellasi, jos muisti on tyhjä.

Paina [RADIO] valitaksesi "DAB/DAB+".

- “SCAN FAILED” näytetään, kun automaattinen skannaus epäonnistuu. Paikanna asento, jossa vastaanotto on paras mahdollinen kohdalla (→ 46, “Tarkistaaksesi tai parantaaksesi signaalin vastaanoton laatua”) ja skannaa uudelleen DAB/DAB+-asemat.

■ DAB/DAB+-asemien uudelleenskannaamiseksi

Kun lisätään uusia asemia tai kun antenni on siirretty, suorita automaattinen skannaus uudelleen.

1 Paina [PLAY MENU] valitaksesi "AUTOSCAN" ja paina sitten [OK].
2 Samalla kun "START?" vilkkuu, paina [OK].

- Kun muisti päivitetään automaattisella skannauksella, esiasetetut asemat poistetaan. Esiaseta ne uudelleen (→ oikealle).

Tallennettujen asemien kuuntelu

Valmistelu\*1

① Paina [RADIO] valitaksesi "DAB/DAB+".
② Paina [PLAY MENU] toistuvasti valitaksesi "TUNEMODE".
③ Paina [▲, ▼] valitaksesi "STATION" ja paina sitten [OK].

1 Paina [RADIO] valitaksesi "DAB/DAB+".
2 Paina [|◀◀/◀◀] tai [▶▶/▶▶] valitaksesi asema.

DAB/DAB+-asemien esiasetus

Voit esiasettaa jopa 20 DAB/DAB+-asemaa.

Valmistelu

- Paina [RADIO] toistuvasti valitaksesi "DAB/DAB+".

1 Kuunneltaessa DAB-lähetystä Paina [OK].
2 Paina [▲, ▼] valitaksesi halutun esiasetetun kanavan numero ja paina sitten [OK].

• Et voi esiasettaa asemia, kun asema ei ole lähettämässä tai kun on valittu toissijainen palvelu.
• Kanavaa käyttävä asema poistetaan, jos esiasetetaan uusi asema kyseiselle kanavalle.

■ Esiasetettujen DAB/DAB+-asemien kuuntelu

Valmistelu ^*1

① Paina [RADIO] valitaksesi "DAB/DAB+".
② Paina [PLAY MENU] toistuvasti valitaksesi "TUNEMODE".
③ Paina [▲, ▼] valitaksesi "PRESET" ja paina sitten [OK].

1 Paina [RADIO] valitaksesi "DAB/DAB+".
2 Paina [◀◀/◀◀] tai [▶▶/▶▶] valitaksesi asema.

• Valitaksesi esiasetuksella varmista, että asemat on jo esiasetettu manuaalisesti.
• Lisätäksesi uusia esiasetettuja asemia, valitse asema käyttäen menetelmää, joka mainitaan kohdassa "Tallennettujen asemien kuuntelu" (→ vasemmalle).

Toissijaisten palvelujen kuuntelu

Jotkut DAB/DAB+-asemat tarjoavat sekä toissijaisia että ensisijaisia palveluja. Jos kuunneltava asema tarjoaa toissijaisia palveluja, näytetään

1 Kohta " ”äytettynä. Paina [PLAY MENU] toistuvasti valitaksesi "DAB SECONDARY".
2 Paina [▲, ▼] valitaksesi toissijainen palvelu ja paina [OK].

- Asetus siirtyy takaisin ensisijaiseen palveluun, kun muutokset on tehty (esim. asema on vaihdettu).

*1: "TUNEMODE"-asetus tallennetaan, kunnes se muutetaan.

Näyttö

Paina [DISPLAY] vaihtaaksesi näytön.

Tiedot vierivät näytön läpi.

Joka kerta kun painat painiketta:

Dynaaminen selite: Tietoja lähetyksestä

PTY-näyttö: Ohjelman tyyppi

Ensemble-selite: Yhteislähetteen nimi

Taajuuden näyttö: Näytetään taajuuslohko ja taajuus.

Aikanäyttö: Tämänhetkinen aika

Automaattinen kellon säätö

Jos DAB-lähetys sisältää aikatiedot, tämän yksikön kello päivitetään automaattisesti.

1 Paina [PLAY MENU] toistuvasti valitaksesi "AUTO CLOCK ADJ".
2 Paina [▲, ▼] valitaksesi "ON ADJUST" ja paina sitten [OK].

- Valitse "OFF ADJUST" kytkeäksesi automaattisen kellon säädön pois päältä.

Tarkistaaksesi tai parantaaksesi signaalin vastaanoton laatua

Tarkistaaksesi signaalin vastaanoton laatua tulee olla vähintään 1 taajuuslohko onnistuneesti tallennettu.

• Jos näytetään "SCAN FAILED" kohdan "DAB/DAB+" valinnan tai automaattisen skannauksen jälkeen, siirry kohtaan "1 taajuuslohkon manuaalinen viritys" (→ alas)

- Jos asemat on jo tallennettu tähän yksikköön, siirry kohtaan "DAB/DAB+-signaalin vastaanoton laadun tarkastus" (→ oikealle)

■ 1 taajuuslohkon manuaalinen viritys

Käytä tätä toimintoa skannataksesi 1 taajuuslohko DAB-antennin asennon säätämisen jälkeen.

Valmistelu

Kirjoita ylös taajuuslohko, joka voidaan vastaanottaa alueellasi (esim. 12B 225,648 MHz).

1 Samalla kun näytetään "SCAN FAILED". Säädä DAB-antennin asento.
2 Paina [PLAY MENU] toistuvasti valitaksesi "MANUAL SCAN".
3 Paina [▲, ▼] valitaksesi taajuuslohko, joka on vastaanotettavissa alueellasi ja paina sitten [OK].

• Jos lähetysasemat tallennetaan, siirry kohtaan "DAB/DAB+-asemien uudelleenskannaamiseksi" asemien tallentamiseksi muille taajuuslohkoille. (→ 45)
• Jos näytetään edelleen "SCAN FAILED", toista vaiheet 1 - 3, kunnes asema tallennetaan. Jos tilanne ei parane, yritä käyttää DAB-ulkoantennia tai ota yhteyttä jälleenmyyyjään.

■ DAB/DAB+-signaalin vastaanoton laadun tarkastus

1 Samalla kun kuunnellaan DAB-lähetystä: Paina [PLAY MENU] toistuvasti valitaksesi "SIGNAL QUALITY" ja paina sitten [OK].
- Näytetään tämänhetkinen taajuuslohko ja sitten osoitetaan vastaanoton laatu. Vastaanoton laatu 0 (heikko) – 8 (erinomainen)

2 Jos signaalin vastaanoton laatu on heikko, siirrä antenni asentoon, jossa vastaanoton laatu paranee.

3 Jatkaaksesi muiden taajuuslohkojen laadun tarkastamiseksi: Paina [▲, ▼] uudelleen ja valitse haluttu taajuus.

4 Paina [OK] poistuaksesi.

- Jos antennia on säädetty, suorita automaattinen skannaus ja päivitä asemamuisti. (→ 45)

Automaattisen skannauksen taajuusalueen muuttaminen

Ainoastaan parhaillaan joulukuun 2012 tilanteen mukaisesti alueellasi käyttävät taajuudet BAND III skannataan automaattisesti ("LOCAL", tehdasasetus).

Valitse "ALL BAND III", kun haluat varastoida asemia muilla taajuksilla muistiin.

1 Paina [PLAY MENU] toistuvasti valitaksesi "SCANMODE".
2 Paina [▲, ▼] valitaksesi "ALL BAND III" tai "LOCAL" ja paina sitten [OK].
- "DAB AUTO SCAN" alkaa automaattisesti.

• Esiasetetut DAB-kanavat poistetaan, kun muutetaan "SCANMODE".
• Jos toiston ajastin on asetettu ja DAB/DAB+ on musiikkilähteenä, ajastin kytkeytyy pois päältä. (→ 48)

FM-radion kuuntelu

Voit esiasettaa jopa 30 kanavaa.

Valmistelu

• Varmista, että antenni on liitetty. (→ 41)
• Kytke laite päälle.
• Paina [RADIO] valitaksesi "FM".

- Aiemmin varastoitu asema ylikirjoitetaan, kun varastoidaan toinen asema samalle esiasetetulle kanavalle.

Asemien automaattinen esiasetus

1 Paina [PLAY MENU] valitaksesi "A.PRESET".
2 Paina [▲, ▼] valitaksesi "LOWEST" tai "CURRENT" ja paina sitten [OK].

LOWEST:

Automaattisen esiasetuksen aloittamiseksi alimmasta taajuudesta (FM 87.50).

CURRENT:

Automaattisen esiasetuksen aloittamiseksi tämänhetkisestä taajuudesta.*

* Taajuuden muuttamiseksi katso "Manuaaliviritys ja esiasetus".

Viritin aloittaa kaikkien vastaanotettavissa olevien asemien esiasetuksen kanaviin nousevassa järjestyksessä.

Esiasetetun kanavan kuuntelu

Valmistelu

① Paina [PLAY MENU] toistuvasti valitaksesi "TUNEMODE".
② Paina [▲, ▼] valitaksesi "PRESET" ja paina sitten [OK].

Paina [◀◀/◀◀] tai [▶▶/▶▶] valitaksesi kanava.

■ Manuaaliviritys ja esiasetus

Valitse radiolähetys.

1 Paina [PLAY MENU] toistuvasti valitaksesi "TUNEMODE".
2 Paina [▲, ▼] valitaksesi "MANUAL" ja paina sitten [OK].
3 Paina [|◀◀/◀◀] tai [▶▶/▶▶] virittääksesi halutulle asemalle.

- Aloittaaksesi automaattivirityksen paina ja pidä painettuna [|◀◀/◀◀], [▶▶/▶▶] kunnes taajuus alkaa vieriä. Viritys lakkaa, kun löydetään asema.

Kanavan esiasettamiseksi

4 Samalla kun kuunnellaan radiolähetystä Paina [OK].
5 Paina [▲, ▼] valitaksesi kanava ja paina sitten [OK].

■ FM-äänenlaadun parantamiseksi

1 Samalla kun vastaanotat FM-lähetyksiä, paina [PLAY MENU] toistuvasti valitaksesi "FM MODE".
2 Paina [▲, ▼] valitaksesi "MONO" ja paina sitten [OK].

- Tämä asetus voidaan esiasettaa ja tallentaa muistiin. Sen tekemiseksi jatka vaiheeseen 4 kohdassa "Manuaaliviritys ja esiasetus".

• Valitse "STEREO" vaiheessa 2 palataksesi stereolähetykseen.
• "MONO" peruutetaan, jos taajuus vaihdetaan.
• Jos valitaan "MONO", tämän laitteen vastaanottaman signaalin tyypistä riippumatta näytetään "FM MONO". (→ alas)

■ Tämänhetkisen FM-signaalin tilan näyttämiseksi

SC-HC38DB

Samalla kun vastaanotetaan FM-lähetystä paina [DISPLAY].

SC-HC38

Samalla kun vastaanotat FM-lähetystä, paina [PLAY MENU] näyttääksesi "FM STATUS" ja paina sitten [OK].

"FM ST": FM-signaali on stereo.

"FM": FM-signaali on monauraalinen.

- "FM" tulee näkyviin myös vaikka tätä laitetta ei ole viritetty millekään asemalle.

■ SC-HC38 RDS-tekstitietojen näyttämiseksi

Paina [DISPLAY] näyttääksesi tekstitiedot.

• Joka kerta kun painat painiketta:

"PS": Ohjelmapalvelu

"PTY": Ohjelman tyyppi

"FREQ": Taajuuden näyttö

• "STEREO" näytetään, kun tämä laite virittyy stereolähetykseen.
• Laite voi näyttää tekstitietoja, jotka lähetetään radiotietojärjestelmällä (RDS), joka on käytettävissä tietyillä alueilla. (RDS näytöt eivät mahdollisesti ole käytettävissä, jos vastaanotto on huono.)

Äänen säätäminen

Seuraavat äänitehosteet voidaan lisätä äänilähtöön.

1 Paina [SOUND] toistuvasti valitaksesi tehosteen.
2 Paina [▲, ▼] valitaksesi asetus ja paina sitten [OK].

Direct-Vocal-tilaääni(D.SURROUND)	“LEVEL 1”, “LEVEL 2” tai “OFF”.Tehdasasetus on “OFF”.
Esiasetettutaajuuskorjain(PRESET EQ)	“HEAVY” (kova), “SOFT”(pehmeä), “CLEAR” (kirkas),“VOCAL” (puhe) tai “FLAT”(tasainen/pois päältä).Tehdasasetus on “HEAVY”.
Basso (BASS) tai diskantti(TREBLE)	Säädä taso ( -4 sitä +4 ).
Dynaaminenbasso*1(D.BASS)	“ON D.BASS” tai“OFF D.BASS”.Tehdasasetus on “ON D.BASS”.

*1: Tämä toiminto voidaan valita myös [D.BASS]-painikkeella laitteessa.
- Voit havaita heikkenemistä äänen laadussa, kun käytetään kyseisiä tehosteita joidenkin lähteiden kanssa. Jos näin tapahtuu, kytke äänitehosteet pois päältä.

Kello ja ajastin

Kellon asetus

Tämä on 24-tuntinen kello.

1 Paina [SETUP] toistuvasti valitaksesi "CLOCK".
2 Paina [▲, ▼] valitaksesi ajan ja paina sitten [OK].

• Näyttääksesi kellon paina [SETUP] valitaksesi "CLOCK" ja paina sitten [OK] kerran. Aikaa näytetään 10 sekuntia. (Valmiustilan aikana paina [DISPLAY] kerran.)
• Kello resetoidaan sähkökatkoksen yhteydessä tai kun verkkokaapeli irrotetaan.
• Resetoi kello säännöllisin väliajoin, jotta säilytetään tarkka aika.

Toiston ajastin

Voit asettaa ajastimen siten, että tämä laite kytkeytyy päälle tiettyyn aikaan joka päivä.

Valmistelu

Aseta kello ( vasemmalle).

■ Ajastimen asetus

1 Paina [SETUP] toistuvasti valitaksesi "TIMER ADJ".
2 Paina [▲, ▼] asettaaksesi käynnistysajan ("ON TIME") ja paina sitten [OK].
3 Paina [▲, ▼] asettaaksesi lopetusajan ("OFF TIME") ja paina sitten [OK].

■ Kytke ajastin päälle

1 Valitse musiikin lähde* 1 ja aseta haluttu äänenvoimakkuus.
2 Paina [SETUP] toistuvasti valitaksesi "TIMER SET".
3 Paina [▲, ▼] valitaksesi "SET" ja paina sitten [OK].

• “➊” tulee näkyviin.
• Ajastimen kytkemiseksi pois päältä valitse "OFF".

4 Paina [⏻] kytkeäksesi laite pois päältä.

• Näyttääksesi ajastimen asetukset paina [SETUP] toistuvasti valitaksesi "TIMER ADJ" ja paina sitten [OK] kerran. Musiikin lähde ja äänenvoimakkuus näytetään myös, jos ajastin kytketään päälle.
• Valmiustilan aikana jos ajastin kytketään päälle, paina [DISPLAY] kaksi kertaa näyttääksesi asetukset.

• Tätä laitetta voidaan käyttää normaalisti sen jälkeen, kun ajastin on asetettu, tulee muistaa kuitenkin:

• Kytke laite valmiustilaan ennen ajastimen käynnistysaikaa.
  – Vaikka muutetaan äänilähdettä tai äänenvoimakkuutta, ajastin käyttää silti ajastimen päälle kytkentähetkellä asetettua äänilähdettä ja äänenvoimakkuutta.

*1: "CD", "USB", "IPOD_PORT", "IPOD_DOCK", "DAB/DAB+" (SC-HC38DB) ja "FM" voidaan asettaa musiikin lähteeksi.

Uniajastin

Uniajastin voi sammuttaa laitteen asetetun ajan kuluttua.

1 Paina [SETUP] valitaksesi "SLEEP".
2 Paina [▲, ▼] asettaaksesi ajan (minuuteissa) ja paina sitten [OK].

$$ \begin{array}{c}\text {SLEEP 30"} \leftrightarrow \text {SLEEP 60"} \leftrightarrow \text {SLEEP 90"} \leftrightarrow \text {SLEEP 120"}\\uparrow \quad \rightarrow \text {OFF (Peruuta)} \leftarrow \uparrow\end{array} $$

• Jäljellä oleva aika osoitetaan laitteen näytöllä, paitsi milloin suoritetaan muita toimenpiteitä.
• Toiston ajastinta ja uniajastinta voidaan käyttää yhdessä. Uniajastin on aina etusijalla.

Muita tietoja

Automaattinen valmiustila

Tehdasasetuksena tämä laite kytkeytyy aina pois päältä automaattisesti, jos ei lähetetä ääntä tai ei suoriteta mitään toimenpiteitä noin 30 minuuttiin.

Tämän toiminnon peruuttamiseksi

1 Paina [SETUP] toistuvasti valitaksesi "AUTO OFF".

2 Paina [▲, ▼] valitaksesi "OFF" ja paina sitten [OK].

• Automaattisen valmiustilan kytkemiseksi päälle valitse "ON" vaiheessa 2.
• Tätä asetusta ei voida valita, kun lähteenä on "DAB/DAB+" tai "FM".

Näytön kirkkaus

Laitteen näytön kirkkautta voidaan muuttaa.

1 Paina [SETUP] toistuvasti valitaksesi "DIMMER".
2 Paina [▲, ▼] valitaksesi "ON" ja paina sitten [OK].

- Himmentimen peruuttamiseksi valitse "OFF" vaiheessa 2.

Laitteen ja kaukosäätimen koodin muuttaminen

Kun muu Panasonic laite vastaa toimitettuun kaukosäätimeen, muuta kaukosäätimen koodi.

1 Paina [CD] valitaksesi "CD".
2 Samalla kun painetaan ja pidetään painettuna [SELECTOR] laitteessa, paina ja pidä painettuna CD/RADIO kaukosäätimessä, kunnes laitteen näytöllä näkyy "REMOTE 2".
3 Paina ja pidä painettuna [OK] ja CD/RADIO kaukosäätimessä vähintään 4 sekuntia.

- Muuttaaksesi tilan takaisin asentoon "REMOTE 1", toista yllä kuvatut vaiheet, mutta vaihda kaukosäätimessä painettava painike CD/RADIO painikkeeksi [18]

Vianetsintä

Ennen huoltopalvelun pyytämistä suorita seuraavat tarkistukset. Jos sinulla on kysymyksiä joistain tarkistuskohdista tai mikäli seuraavan oppaan osoittamat ratkaisut eivät ratkaise ongelmaa, pyydä lisäohjeita jälleenmyyjältä.

Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin

Kun tapahtuu seuraavat tilanteet, resetoi muisti:

- Ei tapahdu mitään, kun painetaan painikkeita.

- Haluat nollata ja resetoida muistin sisällöt.

① Irrota verkkokaapeli. (Odota vähintään 3 minuuttia ennen kuin etenet vaiheeseen ②.)

② Samalla kun painat ja pidät painettuna [Ø/I] laitteessa, liitä verkkokaapeli uudelleen. • “----” tulee näkyviin näytölle.

③ Vapauta [⏻/l].

- Kaikki asetukset palautetaan tehdasasetuksiin. Sinun tulee resetoida muistin kohdat.

Yleisiä ongelmia

Kuullaan hurinaa toiston aikana.

- Verkkokaapeli tai loistevalo on lähellä johtoja. Pidä muut laitteen ja johdot kaukana tämän laitteen johdoista.

MP3-tiedostoa ei voida lukea.

• Et mahdollisesti voi toistaa MP3-tiedostoa, jos olet kopioinut moni-istuntoisen levyn, jossa ei ole tietoja istuntojen välillä.
• Kun luodaan moni-istuntoinen levy, tulee sulkea jokainen istunto.
• Tietojen määrä levyllä on liian pieni. Aseta tietojen määräksi enemmän kuin 5 MB.

Levyn toimenpiteet

Virheellinen näyttö tai toisto ei käynnisty.

• Varmista, että levy on yhteensopiva tämän laitteen kanssa. (→ 52)
• Linssissä on kosteutta. Odota noin tunti ja yritä sitten uudelleen.

USB-toimenpiteet

Ei vastausta, kun painetaan [▶/■].

- Irrota USB-laite ja liitä se sitten uudelleen. Vaihtoehtoisesti kytke laite pois päältä ja päälle uudelleen.

USB-asemaa tai sen sisältöä ei voida lukea.

• USB-aseman muoto tai sen sisältö ei/eivät ole yhteensopivia laitteen kanssa (→ 52).
• Tämän tuotteen USB-vastaanottotoiminto ei mahdollisesti toimi joidenkin USB-laitteiden kanssa.

USB Flash -asema toimii hitaasti.

- Suurikokoisten tiedostojen tai suurimuistisen USB Flash -aseman lukeminen kestää kauemmin.

Näytettävä kulunut aika poikkeaa todellisesta toistoajasta.

- Kopioi tiedot toiselle USB-laitteelle tai varmuuskopioi tiedot ja alusta USB-laite uudelleen.

Radio

SC-HC38DB

DAB/DAB+-vastaanotto on heikkoa.

• Pidä antenni kaukana tietokoneista, televisioista, muista johdoista ja kaapeleista.
  • Käytä ulkoantennia (→ 41).

Kuullaan hakkaava ääni tai kohinaa radiolähetyksen aikana.

• Varmista, että antenni on kunnolla liitetty. (→ 41)
• Säädä antennin asentoa.
- Pyri pitämään riittävä etäisyys antennin ja verkkokaapelin välillä.
- Yritä käyttää ulkoantennia, jos lähellä on rakennuksia tai vuoria.
- Kytke televisio tai muut soittimet pois päältä tai erota se tästä laitteesta.
- Pidä tämä laite kaukana matkapuhelimista, jos häiriö on selkeää.

iPod/iPhone/iPad-toimenpiteet

Ei voida ladata tai käyttää.

• Oletko valinnut asianmukaisen valitsimen?
  Paina [iPod] valitaksesi joko "IPOD_DOCK" tai "IPOD_PORT".
• Tarkista, että iPod/iPhone/iPad on liitetty kunnolla. (→ 42)
• iPod/iPhone/iPad-laitteen akku on tyhjentynyt. Lataa iPod/iPhone/iPad ja käytä sitten uudelleen.
• Yhdistä iPod/iPhone/iPad uudelleen tai yritä käynnistää iPod/iPhone/iPad uudelleen.
• Kun tämä laite on valmiustilassa, lataaminen ei käynnisty, kun käytetään "IPOD_PORT" yhteyttä.
  Kytke tämä laite päälle ja varmista, että lataaminen on aloitettu ennen tämän laitteen kytkemistä valmiustilaan.

Bluetooth®

Ei voida suorittaa laitteiden paritusta.

• Tarkista Bluetooth-laitteen tila.

Laitetta ei voida liittää.

• Laitteen paritus ei onnistunut tai rekisteröinti on korvattu. Yritä parittaa laite uudelleen. (→ 43)
• Tämä yksikkö on mahdollisesti liitetty eri laitteeseen. Irrota toinen laite ja yritä parittaa laite uudelleen. (→ 43)

Laite on liitetty, mutta ääntä ei voida kuulla tämän yksikön kautta.

- Joillekin sisäisille Bluetooth-laitteille sinun tulee asettaa äänilähtö asentoon "SC-HC38" manuaalisesti. Katso laitteen käyttöohjeita, jos haluat tarkempia tietoja.

Ääni keskeytyy.

• Laite on 10 m:n viestintäalueen ulkopuolella. Tuo Bluetooth-laite lähemmäksi tätä laitetta.
• Poista mahdolliset esteet tämän yksikön ja laitteen väliltä.
• Taajuuskaistaa 2,4 GHz käyttävät muut laitteet (langaton reititin, mikroaaltouuni, langaton puhelin, ym.) häiritsevät. Siirrä Bluetooth®-laite lähemmäksi tätä laitetta ja etäälle muista laitteista.
• Valitse "MODE 1" vakaata viestintää varten. (→ 43)

Kaukosäädin

Kaukosäädin ei toimi kunnolla.

• Kaukosäädin ja tämä laite käyttävät eri koodia. (→ 51, "REMOTE □")
• Onko akku tyhjentynyt tai onko akku laitettu virheellisesti? (→ 40)

Viestit

Seuraavat viestit tai vikanumerot saattavat tulla näkyviin laitteen näytölle.

“--:--”

- Irrotit verkkokaapelin ensimmäistä kertaa tai äskettäin tapahtui sähkökatkos. Aseta aika (→ 48).

"ADJUST CLOCK"

- Kelloa ei ole asetettu. Säädä kello tarpeen mukaan.

"ADJUST TIMER"

- Toiston ajastinta ei ole asetettu. Säädä toiston ajastin tarpeen mukaan.

"AUTO OFF"

- Yksikkö on ollut käyttämättä noin 30 minuuttia ja se sammuu noin minuutissa. Paina mitä tahansa painiketta peruuttaaksesi.

"CANNOT SET"

- Valitse äänilähde, joka on muu kuin "BLUETOOTH".

• Laite on tarkistamassa liitettyä iPod/iPhone/iPad-laitetta.
• Jos tämä näyttö tulee jatkuvasti näkyviin, varmista, että iPod/iPhone/iPad-laitteen akku ei ole tyhjentynyt ja että iPod/iPhone/iPad on kytketty päälle ja yhdistetty oikein (→ 42).

"ERROR"

- Suoritetaan virheellinen toimenpide. Lue käyttöohjeet ja yritä uudelleen.

“F□□”（“□” tarkoittaa numeroa.)

- Tässä laitteessa on ongelma. Kirjoita ylös näytettävä numero, irrota verkkokaapeli ja ota yhteyttä jälleenmyyjään.

"ILLEGAL OPEN"

- Liukuluukku ei ole oikeassa asennossa. Kytke laite pois päältä ja päälle uudelleen. Jos tämä näyttö tulee näkyviin uudelleen, ota yhteyttä jälleenmyyjään.

• iPod/iPhone/iPad käyttää liian paljon tehoa. Irrota iPod/iPhone/iPad sekä kytke laite pois päältä ja päälle uudelleen.
• USB-laite käyttää liian paljon tehoa. Siirry "CD"-tilaan, poista USB ja sammuta laite.

"NODEVICE"

• iPod/iPhone/iPad ei ole kunnolla paikallaan. Lue käyttöohjeet ja yritä uudelleen. (→ 42)
• iPod/iPhone/iPad-laitteen akku on tyhjentynyt. Lataa iPod/iPhone/iPad ja kytke se päälle ennen yhdistämistä.
• USB-laitetta ei ole laitettu. Tarkista liitäntä.

"NO DISC"

• Laita toistettava levy ( 42).

SC-HC38DB

"NO MEMORY"

- Ei ole esiasetettuja DAB/DAB+-asemia valittavaksi. Esiaseta joitain kanavia. (→ 45)

"NO PLAY"

• Laitetaan CD-levy, joka ei ole CD-DA- tai MP3-muodossa. Sitä ei voida toistaa.
• Jos on enemmän kuin 255 albumia tai kansiota (ääni ja ei-ääni), joitain MP3-tiedostoja näissä albumeissa ei mahdollisesti voida lukea ja toistaa. Siirrä nämä musiikkialbumit toiseen USB:hen. Vaihtoehtoisesti alusta USB-laite ja tallenna kyseiset musiikkialbumit sitä ennen muuhun ei-audiokansioihin.

SC-HC38DB

"NO SIGNAL"

- Tätä asemaa ei voida vastaanottaa. Tarkista antenni (→ 41).

"NOT SUPPORTED"

• Olet yhdistänyt iPod/iPhone/iPad-laitteen, jota ei voida toistaa (→ 52).
• Jos iPod/iPhone/iPad on yhteensopiva, kytke se päälle ja yhdistä oikein.

"READING"

- Laite on tarkistamassa CD-levyn tietoja. Kun tämä näyttö häviää, käynnistä toiminta.

"REMOTE □" ("□" tarkoittaa numeroa.)

• Kaukosäädin ja tämä laite käyttävät eri koodeja. Muuta kaukosäätimen koodia.
  – Kun näytetään "REMOTE 1", paina ja pidä painettuna [OK] ja [tenemmän kuin 4 sekuntia.
  – Kun näytetään "REMOTE 2", paina ja pidä painettuna [OK] ja CD/RADIO enemmän kuin 4 sekuntia.

SC-HC38DB

"SCAN FAILED"

• Asemat eivät ole vastaanotettavissa. Tarkista antenni ja yritä automaattista skannausta (→ 45). Jos näytetään vielä "SCAN FAILED", etsi paras signaalin vastaanotto viritytoiminnolla "MANUAL SCAN". (→ 46)

Tietoja toiminnosta Bluetooth®

Panasonic ei kanna mitään vastuuta datatiedoista ja/tai muista tiedoista, jotka vaarantuvat langattoman lähetyksen aikana.

Käytetty taajuuskaista

- Tämä laite käyttää 2,4 GHz:n taajuuskaistaa.

■ Laitteen sertifiointi

• Tämä järjestelmä on taajuuden rajoituksia koskevien vaatimusten mukainen ja se on sertifioitu taajuutta koskevien lakien mukaisesti. Täten ei tarvita langatonta lupaa.
• Alla olevat toimenpiteet ovat rangaistavia joissain maissa:
  – Laitteen purkaminen tai muokkaaminen.
• Teknisiä tietoja koskevien osoitusten poistaminen.

Käytön rajoitukset

• Langatonta lähetystä ja/tai käytettävyyttä kaikkien Bluetooth®-toiminnollisten laitteiden kanssa ei taata.
• Kaikkien laitteiden tulee olla Bluetooth SIG -yhtiön asettamien standardien vaatimusten mukaisia.
• Laitteen asetuksista ja teknisistä tiedoista riippuen sitä ei mahdollisesti voida yhdistää tai jotkut toimenpiteet ovat erilaisia.
• Tämä järjestelmä tukee Bluetoothtoiminnon turvallisuusominaisuuksia. Kuitenkin käyttöympäristöstä ja/tai asetuksista riippuen tämä suoja ei mahdollisesti ole riittävä. Lähetä tietoja langattomasti tähän järjestelmään varovasti.
• Tämä järjestelmä ei voi lähettää tietoja Bluetooth®-laitteeseen.

Käyttöalue

- Käytä tätä laitetta enintään 10 m:n alueella. Alue voi pienentyä ympäristön, esteiden tai häiriöiden vuoksi.

■ Häiriöt muista laitteista

• Tämä laite ei mahdollisesti toimi kunnolla ja esiintyy ongelmia kuten kohinaa ja äänen vaihteluita radioaaltohäiriöiden vuoksi, jos tämä laite sijoitetaan liian lähelle muita Bluetooth®-laitteita tai laitteita, jotka käyttävät 2,4 GHz:n kaistaa.
• Tämä laite ei mahdollisesti toimi kunnolla, jos läheisen lähetysaseman ym. radioaallot ovat liian voimakkaita.

■ Suunniteltu käyttö

• Tämä laite on tarkoitettu ainoastaan normaaliin yleiseen käyttöön.
• Älä käytä tätä järjestelmää lähellä laitteistoa tai ympäristössä, joka on herkkä radiotaajuuksisille häiriöille (esimerkiksi lentokentät, sairaalat, laboratoriot, jne.).

Toistettavissa olevat tietovälineet

Yhteensopiva iPod/iPhone/iPad

Yhteensopiva "IPOD_DOCK" yhteyden kanssa (Käytettäessä Lightning-liitintä)

iPod touch (5. sukupolvi)

iPod nano (7. sukupolvi)

iPhone 5

Yhteensopiva "IPOD_PORT" yhteyden kanssa [Käytettäessä erityistä USB-kaapelia (ei toimitettu)]

iPod touch

1., 2., 3., 4. ja 5. sukupolvi

iPod nano

2., 3., 4., 5., 6. ja 7. sukupolvi

iPhone 5 / iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad (3. ja 4. sukupolvi) / iPad 2 / iPad

iPad mini

(tilanne joulukuussa 2012)

• Yhteensopivuus riippuu ohjelmiston versiosta. Päivitä iPod/iPhone/iPad viimeisimpään ohjelmistoon ennen sen käyttöä tämän laitteen kanssa.
• Muista, että Panasonic ei vastaa mistään datatietojen ja/tai muiden tietojen häviämisestä.

Yhteensopiva CD

• CD-logolla varustettu levy.

• Tämä laite voi toistaa levyjä, jotka ovat yhdenmukaisia CD-DA-muodon kanssa.
• Laite ei mahdollisesti voi toistaa joitain levyjä niiden tallennustilan vuoksi.

Yhteensopivat USB-laitteet

• Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin.
• Tuetaan tiedostojärjestelmiä FAT12, FAT16 ja FAT32.
• Tämä laite tukee USB 2.0 full speed -tekniikkaa.
  • Tämä laite voi tukea jopa 32 GB:n USB-laitteita.

Yhteensopivat MP3-tiedostot

• Tuetut muodot: Tiedostoissa tulee olla pääte ".mp3" tai ".MP3".
• Yhteensopiva pakkaussuhde: Välillä 64 kbps ja 320 kbps (stereo).
• MP3-tiedostojen luontimenetelmästä riippuen niitä ei mahdollisesti voida toistaa numerointijärjestyksessä tai niitä ei voida toistaa ollenkaan.

MP3-tiedostojen luonti CD-R/RW-levylle

• Raitojen ja albumien enimmäismäärä: 999 raitaa ja 254 albumia (Ilman juurikansiota).
• Levyn muodot: ISO9660 taso 1 ja taso 2 (Ilman laajennettuja muotoja).
• Jos levy sisältää sekä MP3-tiedostoja että normaalia äänitietoa (CD-DA), laite toistaa tyypin, joka on tallennettu levyn sisempään osaan.
• Tämä laite ei voi toistaa tiedostoja, jotka on tallennettu pakettikirjoituksella.

MP3-tiedostojen luonti USB-laitteelle

• Raitojen ja albumien enimmäismäärä: 2500 raitaa ja 254 albumia (Ilman juurikansiota).
• Voidaan valita ainoastaan yksi muistikortti, kun liitetään moniporttiseen USB-kortinlukijaan, tyypillisesti ensimmäiseksi asetettu kortti.

Käyttöoikeudet

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" ja "Made for iPad" tarkoittavat, että elektroninen varuste on suunniteltu liitettäväksi erityisesti iPod-, iPhone- tai iPad-laitteeseen vastaavasti, ja että kehittäjä on sertifioinut sen Applen toimintavaatimusten mukaiseksi. Apple ei ole vastuussa tämän laitteen toimenpiteistä tai sen vaatimustenmukaisuudesta turvallisuusstandardien ja lakien kanssa.

Muista, että tämän varusteen käyttö iPod-, iPhone- tai iPad-laitteen kanssa saattaa vaikuttaa langattomaan toimintaan. iPad, iPhone, iPod, iPod classic, iPod nano ja iPod touch ovat tavaramerkkejä, jotka omistaa Apple Inc., rekisteröity Yhdysvalloissa ja muissa maissa.

Bluetooth® sanamerkin ja logot omistaa Bluetooth SIG, Inc. ja Panasonic Corporation käyttää niitä merkkejä käyttöoikeussopimuksella. Muut tavaramerkit ja kauppanimet kuuluvat vastaaville omistajille.

MPEG Layer-3 äänen pakkausmenetelmän käyttöoikeudet omistaa Fraunhofer IIS ja Thomson.

Tekniset tiedot

■ YLEISTÄ

Tehontarve 34 W

Virrankulutus valmiustilassa*

Noin 0,2 W

Virrankulutus valmiustilassa (iPod-telakka auki)

Noin 0,5 W

Virtalähde

AC 220 V sitä 240 V, 50 Hz

Mitat (L×K×S)

500 mm×204 mm×84 mm

(Syvyys ilman pystytukea: 75 mm)

Paino Noin 2,6 kg

Käyttölämpötila-alue

0 °C sitä +40 °C

Sallittu kosteusalue

35 % sitä 80 % RH (ei tiivistymistä)

■ VAHVISTINOSASTO

Lähtöteho

RMS-lähtöteho stereotila

Etukanava (molemmat kanavat pakotettu)

20 W / kanava (6 Ω), 1 kHz, 10 %

Harmoninen kok.särö

Stereotilan RMS-kokonaisvirta

40 W

■ VIRITINOSASTO

Esiasetettu muisti 30 FM-asemaa

Taajuusmodulaatio (FM)

Taajuusalue

87,50 MHz sitä 108,00 MHz (50 kHz askelta)

Antenniliitännät

75 Ω (balansoimaton)

SC-HC38DB DAB-OSASTO

DAB-muistit 20 kanavaa

Taajuuskaista (aallonpituus)

Band III (LOCAL)

10B sitä 12D

(211,648 MHz sitä 229,072 MHz)

Band III (ALL BAND III)

5A sitä 13F

(174,928 MHz sitä 239,200 MHz)

Herkkyys *BER 4x10 ^4

Minimivaatimus -98 dBm

DAB-ulkoantenni

Liitäntä

F - liitin (75 Ω)

■ LEVYOSASTO

Toistettava levy (8 cm tai 12 cm)

CD, CD-R/RW (CD-DA, MP3*2)

Pick up

Aallonpituus

790 nm (CD)

Äänilähtö (Levy)

Kanavien määrä

2 -kanav. (FL, FR)

■ KAIUTINJÄRJESTELMÄOSASTO

Tyyppi

1-teinen, 1-kaiutinjärjestelmä (Passiivisäteilijä)

Kaiutinyksikkö(yksiköt)

Täysi alue

6,5 cm kartio tyyppinen×1 /kanava

Passiivisäteilijä

8 cm ×2 /kanava

Impedanssi

6 Ω

■ LIITÄNTÄOSASTO

"IPOD_DOCK" yhteys

DCOUT 5V1,0AMAX

"IPOD_PORT" yhteys

DCOUT 5V2,1AMAX

USB-standardi

USB 2.0 full speed

Median tiedostomuodon tuki

MP3 (*.mp3)

USB-laitteen tiedostojärjestelmä

FAT12, FAT16, FAT32

■ BLUETOOTH-OSASTO

Bluetooth®-järjestelmän tiedot

V 3.0

Langattoman laitteiston luokittelu

Class 2

Tuetut profiilit

A2DP, AVRCP, GAVDP

Taajuuskaista

2402 MHz sitä 2480 MHz

(Mukautuva taajuushyppely, AFH)

Toimintaetäisyys 10 m Näköyhteydellä

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta. Paino ja mitat ovat likimääräisiä.
• Harmoninen kokonaissärö on mitattu digitaalisella spektrianalysaattorilla.

*1: Kun iPod/iPhone/iPad ei ole lataamassa ja telakka on suljettu.

*2: MPEG-1 Layer 3, MPEG-2 Layer 3

Laitteen kiinnittäminen seinään (lisävaruste)

Tämä laite voidaan asentaa seinälle toimitettujen seinäasennuspidikkeiden, ym. avulla. Varmista, että käytetyt ruuvit ja seinä ovat riittävän vahvoja, jotta ne voivat tukea vähintään 33 kg.

Ruuveja ja muita osia ei toimiteta, koska tyyppi ja koko vaihtelevat suoritettavan asennuksen mukaan.

• Katso vaihetta 3 "Seinäasennuksen ohjeet", jos haluat lisätietoja tarvittavista ruuveista.
• Muista kiinnittää putoamista estävä naru lisäturvatoimenpiteenä.

Asennuksen varusteet

■ Toimitetut varusteet

• 1 Turvakannatin
• 1 Ruuvi
• 2 Seinäasennuspidikettä

Tarvittavat lisävarusteet (kaupallisesti saatavilla)

• 4 Seinäasennuspidikkeen kiinnitysruuvia
• 1 Turvakannattimen kiinnitysruuvi
• 1 Putoamista estävä naru*
• 1 Silmukkaruuvi

*1: Käytä narua, joka kestää yli 33 kg (jonka halkaisija on noin 1,5 mm).

• Pidä turvakannatin lasten ulottumattomissa nielaisemisen estämiseksi.
• Pidä ruuvit lasten ulottumattomissa nielaisemisen estämiseksi.
• Pidä seinäasennuspidikkeet lasten ulottumattomissa nielaisemisen estämiseksi.

Varotoimet turvallisuuden takaamiseksi

Vaaditaan ammattitaitoinen asennus. Asennusta ei saa koskaan suorittaa muu kuin ammattitaitoinen asentaja. PANASONIC EI KORVAA MITÄÄN OMAISUUSVAHINKOJA JA/TAI VAKAVIA VAMMOJA, MUKAAN LUKIEN KUOLEMA, JOTKA AIHEUTUVAT SOPIMATTOMASTA ASENNUKSESTA TAI VIRHEELISESTÄ KÄSITTELYSTÄ.

- Varmista, että asennat tämän laitteen näiden käyttöohjeiden mukaisesti.

Seinäasennuksen ohjeet

Ennen asennusta kytke laite pois päältä ja irrota verkkokaapeli verkkopistorasiasta.

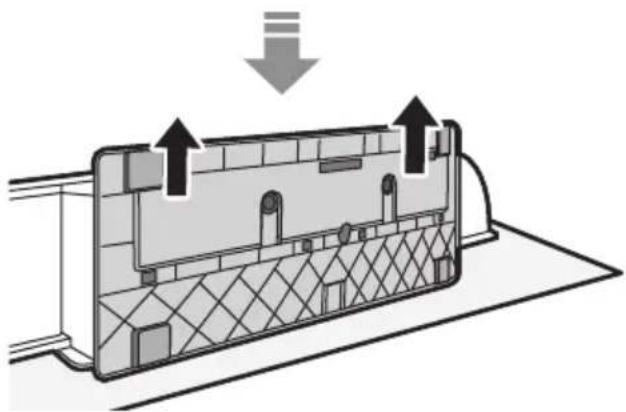

1 Irrota pystytuki laitteesta.

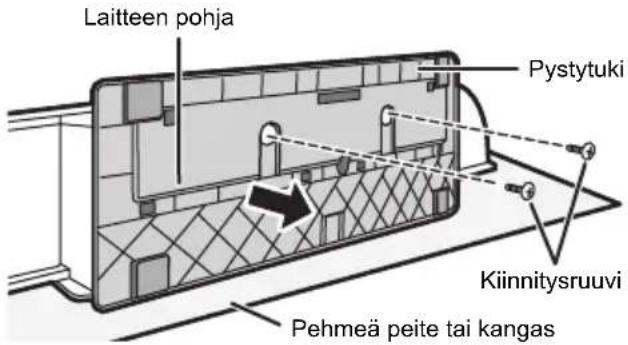

→ Ruuvaa auki kiinnitysruuvit (2 kappaletta) laitteen pohjasta.
→ Vedä pystytuki varovasti laitteesta kuvan mukaisesti.
- Säilytä poistetut ruuvit ja pystytuki turvallisessa paikassa.

2 Mittaa ja merkitse seinäasennuspidikkeiden asento (molemmin puolin).

→ Tunnista ruuvien paikat alla olevien kuvien avulla.

Seinäasennuspidikkeiden kiinnitysasento

Vaadittu tila

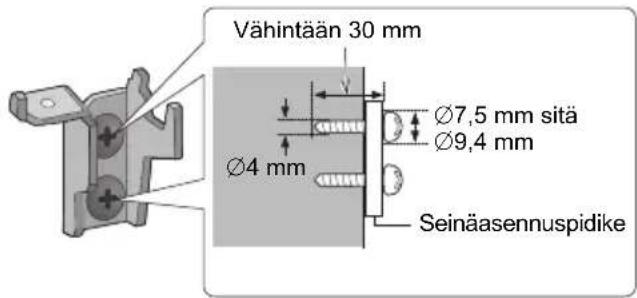

3 Kiinnitä seinäasennuspidike seinään 2 ruuvilla (ei toimitettu). (Molemmin puolin)

- Käytä vesivaakaa, jotta taataan molempien seinäasennuspidikkeiden suoruus.

4 Kiinnitä turvakannatin laitteeseen ruuvilla (toimitettu).

→ Ruuvin kiristysmomentti: 50 N•cm sitä 70 N•cm.

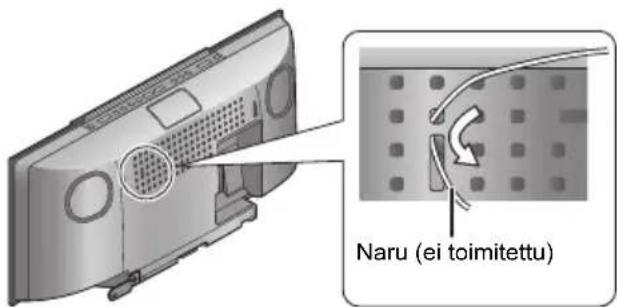

5 Kiinnitä putoamista estävä naru (ei toimitettu) tähän laitteeseen.

6 Kiinnitä laite turvallisesti seinäasennuspidikkeisiin molemmin käsin.

• Liitä antenni ja verkkokaapeli laitteeseen ennen sen ripustamista seinälle. (→ 41)
• Seinälle ripustamisen jälkeen irrota kädet varovasti, jotta varmistetaan laitteen pysyminen turvallisesti seinällä.

7 Poraa turvatuen kiinnitysruuvi (ei toimitettu) varmistaaksesi turvakannatin seinään.

- Katso vaiheesta 3 vaatimukset ennen ruuvaamista.

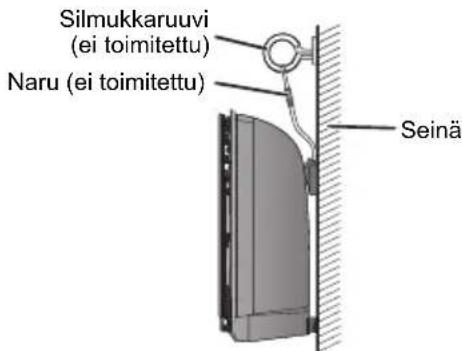

8 Kiinnitä putoamista estävä naru (ei toimitettu) seinään.

- Varmista, että naru on mahdollisimman tiukalla.
