Tuotetyyppi	Hifi-järjestelmä
Merkki	Panasonic
Malli	RC-800
Mitat (L × K × S)	150 mm × 89 mm × 90 mm
Paino (ilman pattereita)	Noin 0,42 kg
Paino (pattereiden kanssa)	Noin 0,47 kg
Virransyöttö	AC-sovitin 100-240 V, 50/60 Hz; DC-tulo 5 V, 1 A
Virrankulutus	3 W
Valmiustilan virrankulutus	Noin 0,8 W (keskitaso)
Muistivarmistusparistot	2 × R6/LR6 (AA) 3 V
Virittäjä	FM, 87,50 - 108,00 MHz (50 kHz:n askel)
Radioasemien esiasetukset	10 FM-asemaa
Kaiutin	1 × 5 cm kartio (täysialue)
Näytön kirkkausasetukset	Matala, keskitaso, korkea
Herätys	2 erillistä hälytystä (FM tai äänimerkki), torkkutoiminto (5 min)
Sammutusajastin	Pois, 30, 60, 90, 120 min
Kaukosäädin	Kyllä, mukana
Turvallisuusluokka	Luokka II (kaksoiseristys)
Käyttötarkoitus	Vain sisätiloihin
Käyttölämpötila-alue	0 °C a +40 °C
Käyttökosteusalue	20 % - 80 % RH (ei kondensoitumista)

Usein kysytyt kysymykset - RC-800 PANASONIC

Kuinka säätää kelloa Panasonic RC-800:ssa?

Kellon säätämiseksi varmista, että laite on valmiustilassa. Pidä -TIME SET -painiketta painettuna vähintään 2 sekuntia. Käytä sitten TUNE / SELECT -painikkeita tuntien ja minuuttien asettamiseen. Vahvista painamalla SNOOZE / BRIGHTNESS / ENTER.

Kuinka asettaa herätys?

Valmiustilassa pidä ALARM / -SET (1 tai 2) -painiketta painettuna vähintään 2 sekuntia. Aseta herätysaika, valitse lähde (FM tai BUZZ) ja äänenvoimakkuus. Vahvista jokainen vaihe SNOOZE / BRIGHTNESS / ENTER -painikkeella. Herätyksen kytkemiseksi päälle tai pois paina vastaavaa herätyspainiketta kahdesti.

Kuinka käyttää sammutusajastinta (Sleep)?

Paina toistuvasti SLEEP-painiketta valitaksesi haluamasi ajan: POIS, 30, 60, 90 tai 120 minuuttia. Näytöllä näkyy "Zz". Peruuta valitsemalla POIS.

Kuinka vaihtaa näytön kirkkautta?

Paina SNOOZE / BRIGHTNESS / ENTER -painiketta toistuvasti valitaksesi kolmesta tasosta: matala, keskitaso tai korkea. Sitä voidaan säätää sekä päällä- että valmiustilassa.

Kuinka suorittaa FM-asemien automaattinen esiasetus?

Varmista, että laite on päällä. Pidä -AUTO PRESET -painiketta painettuna vähintään 2 sekuntia. Laite etsii ja tallentaa automaattisesti enintään 10 asemaa. Peruuta painamalla TUNE / SELECT.

Mitä tehdä, jos ääntä ei kuulu tai se vääristyy?

Tarkista äänenvoimakkuus (säädä sitä VOLUME-painikkeella). Varmista, että AC-sovitin ja muut johdot eivät ole antennin lähellä. Jos häiriöitä esiintyy, siirrä laitetta kauemmas matkapuhelimista tai muista laitteista.

Kuinka palauttaa laite tehdasasetuksiin?

Paina nollauspainiketta (jos saatavilla) tai irrota AC-sovitin ja poista paristot noin 30 sekunniksi. Kun kytket takaisin, näkyy "-- --" ja asetukset palautuvat tehdasarvoihin.

Minkä tyyppisiä paristoja muistivarmistus käyttää ja miten ne vaihdetaan?

Tarvitaan 2 alkaliparistoa tai mangaaniparistoa tyyppiä AA (R6/LR6). Aseta paristot alaosastoon napaisuuden mukaisesti. Vaihda ne, kun paristokuvake vilkkuu näytössä.

Kuinka valmistella antenni FM-radiota varten?

Kierrä antenni auki ja kiinnitä se seinään tai pylvääseen teipillä (ei sisälly). Etsi asento, jossa häiriöt ovat vähäisimmät. Pidä antenni kaukana AC-sovittimesta.

Mitkä ovat tärkeät turvatoimet?

Älä altista laitetta sateelle, kosteudelle tai nesteille. Käytä vain suositeltua AC-sovitinta. Älä pura tai korjaa laitetta itse. Puhdistukseen käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja.

KÄYTTÖOHJE RC-800 PANASONIC

Käyttöohjeet FM-radion

Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten.

Tietoja kuvauksista näissä käyttöohjeissa

• Viitattavat sivut osoitetaan seuraavasti

Sisällysluettelo

Varotoimet turvallisuuden takaamiseksi.... 75
Ohjaimien pikaopas.... 76
Muistin varmuuskopioinnin paristot (ei toimitettu) 77
Antennin valmistelu.... 77
Virtalähde.... 77
Laite päällä/valmiustilassa.... 78
FM-radion kuuntelu.... 78
Ajan ja hälytyksen asetukset...... 79
Uniajastin.... 80
Näytön kirkkaus 80
Vianetsintä....80
Huolto....81
Tekniset tiedot.... 81

Tuotteen tunniste sijaitsee laitteen alapuolella.

Tässä tuotteessa olevat tunnukset tarkoittavat seuraavia:

Vakuutus vaatimustenmukaisuudesta (DoC)

"Panasonic Corporation" vakuuttaa, että tämä tuote on yhdenmukainen direktiiviin 2014/53/EU keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa.

Asiakkaat voivat ladata alkuperäisen DoC:n kopion RE-tuotteillemme DoC-palvelimelta:

http://www.ptc.panasonic.eu

Valtuutetun edustajan yhteystiedot: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Saksa

Vanhojen laitteiden hävittäminen Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille

Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita ei saa laittaa yleisiin talousjätteisiin.

Johda vanhat tuotteet käsittelyä, uusointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon.

Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta.

Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia.

Varotoimet turvallisuuden takaamiseksi

VAROITUS

Laite

- Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

– Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille.
– Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot.
– Käytä suositeltuja lisävarusteita.
– Älä poista suojuksia.
– Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle.

VAARA

Laite

- Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.

Vältä käyttöä seuraavissa olosuhteissa

• Erittäin korkeat tai alhaiset lämpötilat käytön, varastoinnin tai kuljetuksen aikana.
• Akun vaihtaminen virheelliseen tyyppiin.
• Akkujen heittäminen tuleen tai kuumaan uunin tai niiden mekaaninen murskaaminen tai leikkaaminen voi aiheuttaa räjähdyksen.
• Erittäin korkea lämpötila ja/tai erittäin alhainen ilmanpaine voivat aiheuttaa räjähdyksen tai syttyvän nesteen tai kaasun vuotamista.

Vaihtovirta-adapteri

• Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,
  – Työnnä verkkovirtapistoke kunnollisesti pistorasiaan.
  – Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä.
  – Älä käsittele pistoketta märillä käsillä.
  – Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen.
  – Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.
• Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.

Paristo

• Älä käytä uudelleenladattavia paristoja.
• On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä.
• Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon.

– Poista kaikki paristot, jos et aio käyttää laitetta pitkään aikaan tai jos laitetta virroitetaan ainoastaan verkkovirralla. Varastoi viileään, pimeään paikkaan.

– Älä altista sitä kuumalle tai liebeille.
– Älä jätä paristoa(paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni.
– Älä pura osiin tai aiheuta oikosulkua.
– Älä lataa uudelleen alkali- tai mangaaniparistoja.
- Älä käytä paristoja, joiden suojakuori on rikkoutunut.

• Älä sekoita vanhoja ja uusia paristoja.
• Älä käytä erityyppisiä paristoja samanaikaisesti.
• Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi.

Ohjaimien pikaopas

1 Valmiustila/päällä -kytkin (⏻/ı)
2 Valitsee radiolähteen taajuus Valitsee asetuksen (Valmiustilan aikana) Säätää tuntien ja minuuttien asetuksen
3 Esiaseta FM-asemat automaattisesti painamalla ja pitämällä painettuna.
4 Tallentaa tai valitsee esiasetetun radioaseman
5 Asettaa uniajastimen
6 (Valmiustilan aikana) Siirry ajan asetustilaan painamalla ja pitämällä painettuna.

7 Säätää äänenvoimakkuutta (0 (minimi) - 16 (maksimi))
(Valmiustilan aikana)
Tarkasta hälytyksen asetukset Kytke hälytys päälle/pois
- Siirry hälytyksen asetustilaan painamalla ja pitämällä painettuna.

8 Hälytyksen torkkutoiminto Vaihtaa näytön kirkkauden Vahvistaa asetuksen

9 Näyttö

10 Kaiutin Kaiutinta ei ole magneettisuojattu. Älä aseta tätä laitetta lähelle tietokonetta tai muita magneettisia laitteita.

11 Paristokotelo

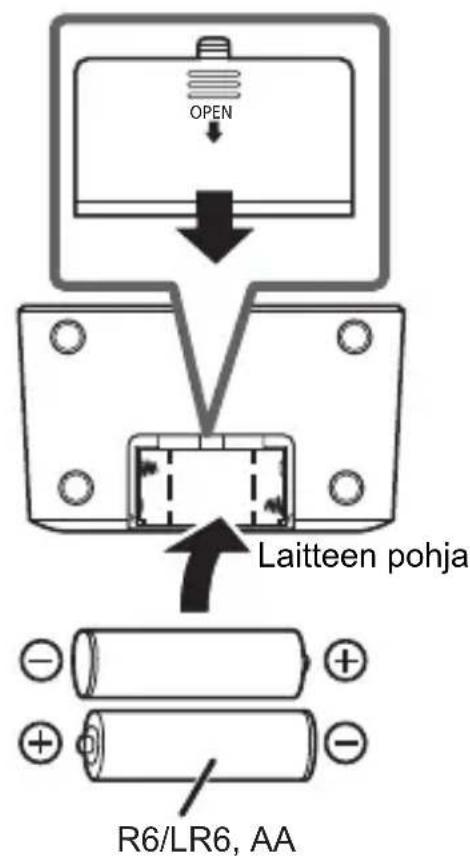

Muistin varmuuskopioinnin paristot (ei toimitettu)

Muistin varmuuskopioinnin paristot säilyttävät kelloasetukset virransyötön katkoksen aikana. (Kyseiset paristot eivät virroita laitetta.) Käytä alkali- tai mangaaniparistoja. Asenna paristot niin, että navat (+ ja —) ovat kohdakkain laitteen vastaavien kanssa.

• "syttyy näytölle, jos paristoa ei ole laitettu tai jos pariston varaustaso on minimin alapuolella.
• Kun paristojen varaustaso vähenee,
  “Vikkuu näytöllä. Vaihda paristojen tilalle uudet vastaavat.
• Älä kytke laitetta irti virranlähteestä, kun vaihdat paristoja.

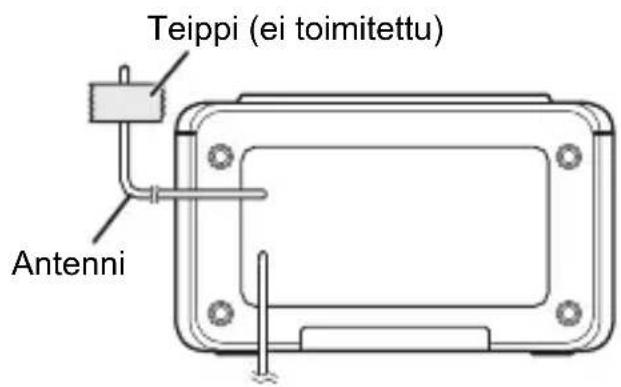

Antennin valmistelu

Teippaa antenni seinään tai pylvääseen asentoon, jossa havaitaan vähiten häiriöitä.

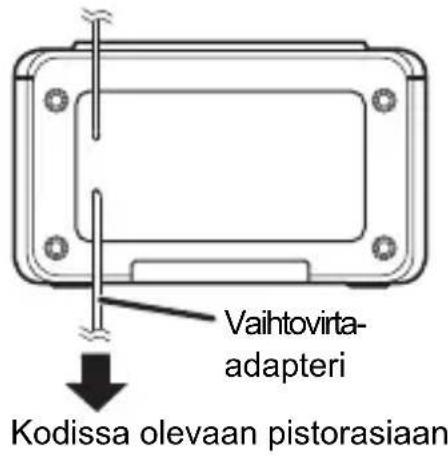

Virtalähde

Kytke vaihtovirta-adapteri tiukasti kodissa olevaan pistorasiaan.

- Yksikkö on valmiustilassa, kun vaihtovirta-adapteri on kytketty. Ensiöpiiri on aina jännitteen alainen niin kauan kuin vaihtovirta-adapteri on kytketty sähköpistorasiaan.

Laite päällä/ valmiustilassa

Paina [⏻/l] kytkeäksesi laite päälle.

• Laite siirtyy FM-tilaan. (Näytetään nykyinen FM-taajuus.) Jos ei suoriteta mitään toimenpidettä noin 10 sekuntiin, näyttö osoittaa ajan.
• Paina [⏻/l] uudelleen kytkeäksesi laite valmiustilaan.

• Laitetta ei sammuteta kokonaan edes valmiustilaolosuhteissa. Virran säästämiseksi, jos et aio käyttää tätä laitetta pitkään aikaan, suosittelemme irrottamaan pääpistokkeen verkkopistorasiasta tai poistamaan paristot. Laite kuluttaa hieman virtaa myös valmiustilassa. (→ 81)
• Valmiustilassa näytetään aika. (→ 79)

FM-radion kuuntelu

Voit esiasettaa jopa 10 FM-kanavaa.

Valmistelu

- Kytke laite päälle.

Asemien automaattinen esiasetus

Paina ja pidä painettuna [— AUTO PRESET] vähintään 2 sekuntia.

• Automaattinen esiasetus alkaa alhaisimmasta taajuudesta.
• Viritin aloittaa kaikkien vastaanotettavissa olevien asemien esiasetuksen kanaviin nousevassa järjestyksessä.
• Peruuta painamalla [TUNE / SELECT v, ∧].

Esiasetettujen asemien kuuntelu

Painamalla [PRESET 1-10] toistuvasti valitse haluttu kanavan numero.

■ Asemalle virittäminen

Paina ja pidä painettuna [TUNE / SELECT ∨, ∧], kunnes taajuus alkaa vaihtua nopeasti.

- Laite pysäyttää virityksen, kun se löytää aseman.

- Paina [TUNE / SELECT v, ∧] toistuvasti etsiäksesi haluttu asema manuaalisesti.

■ Asemien esiasettaminen manuaalisesti

1 Kuunneltaessa radiolähetystä: Paina ja pidä painettuna [PRESET 1-10] vähintään 2 sekuntia.

2 Paina [TUNE / SELECT ∨, ∧] valitaksesi halutun esiasetetun kanavan numero ja paina sitten [SNOOZE / BRIGHTNESS / ENTER].

- Kanavaa käyttävä asema poistetaan, jos esiasetetaan uusi asema kyseiselle kanavalle.

Ajan ja hälytyksen asetukset

Aika

Tämä on 24-tuntinen kello.

(Ainoastaan, kun laite on valmiustilassa)

1 Paina ja pidä painettuna [ TIME SET] vähintään 2 sekuntia.
2 Aseta aika. (Tunteja ja minuutteja)

- Paina [HOUR] toistuvasti säätääksesi tunnit.

- Paina [MINUTE] toistuvasti säätääksesi minuutit.

3 Paina [SNOOZE / BRIGHTNESS / ENTER].

- Resetoi kello säännöllisin väliajoin, jotta säilytetään tarkka aika.

Hälytys

Voit asettaa kaksi hälytystä erilaisilla halutuilla asetuksilla.

Valmistelu

• Varmista, että aika on asetettu.
- Jos haluat asettaa FM:n hälytyslähteeksi, muista esiasettaa haluamasi asemat FM-kanaville.

(Ainoastaan, kun laite on valmiustilassa)

1 Paina ja pidä painettuna [ALARM/−SET, 1] tai [ALARM/−SET, 2] vähintään 2 sekuntia.
2 Aseta hälytyksen aika.

- Paina [HOUR] toistuvasti säätääksesi tunnit.

- Paina [MINUTE] toistuvasti säätääksesi minuutit.

3 Paina [SNOOZE / BRIGHTNESS / ENTER] vahvistaaksesi hälytyksen ajan.

4 Paina [TUNE / SELECT v, ^] valitaksesi haluttu kohta tai asetus ja paina sitten [SNOOZE / BRIGHTNESS / ENTER].

• Aseta äänilähde. Lähde: BUZZ, FM Jos asetetaan FM, valitse esiasetettu asema äänilähteeksi.
• Aseta äänenvoimakkuus (8 (minimi) - 16 (maksimi)) Hälytys käynnistyy alhaisella voimakkuudella ja lisääntyy vähitellen esiasetetulle tasolle. (Äänenvoimakkuuden säätö, joka on tehty käyttämällä kohtaa [VOLUME –, +], ei vaikuta hälytykseen.)

Kun olet suorittanut hälytyksen asetukset, vastaava hälytys kytketään päälle.

Tarkasta hälytyksen asetukset

Paina [ALARM/−SET, 1] tai [ALARM/−SET, 2], kun laite on valmiustilassa. (Osoitetaan hälytysaika ja lähde sekä sitten hälytyksen äänenvoimakkuus.)

Hälytyksen päälle/pois päältä kytkentä

Hälytys kytkeytyy päälle asetettuun aikaan joka päivä 59 minuutin ajaksi. Voit kytkeä hälytyksen päälle/pois päältä tarpeen mukaan.

(Ainoastaan, kun laite on valmiustilassa) Paina [ALARM/—SET, 1] tai [ALARM/—SET, 2] kahdesti kytkeäksesi vastaavan hälytyksen päälle/pois.

- Vastaava hälytyksen osoitin ("äai") näytetään, kun hälytys kytketään päälle.

(Jatkuu seuraavalle sivulle)

Äänihälytyksen pysäyttäminen

Paina [∅/l] tai paina vastaavan hälytyksen painiketta ([ALARM/−SET, 1] tai [ALARM/−SET, 2]).

Äänihälytyksen torkkutoiminto

Paina [SNOOZE / BRIGHTNESS / ENTER] laittaaksesi hälytys torkkutoimintotilaan.

• Laite kytkeytyy valmiustilaan ja vastaavan hälytyksen osoitin
  (“②tai””) viikkuu hitaasti.
• Torkkutoiminnon väliaika on 5 minuuttia.
• Paina [⏻/l] kytkeäksesi laite päälle ja torkkutoiminto pysähtyy myös.
• Hälytys toimii sekä laite päällä että valmiustilassa.

Uniajastin

Uniajastin voi sammuttaa laitteen asetetun ajan kuluttua.

Paina [SLEEP] toistuvasti valitaksesi asetuksen (minuuteissa).

• “Zz” näytetään, kun asetetaan uniajastin.
• Peruuttaaksesi, valitse "OFF".
• Painamalla [SLEEP] uniajastimen ollessa asetettuna, voit tarkastaa jäljellä olevan ajan.

Näytön kirkkaus

Paina [SNOOZE / BRIGHTNESS / ENTER] toistuvasti valitaksesi halutun näytön kirkkauden (alhainen, keskitaso, korkea).

• Voit vaihtaa näytön kirkkautta laite päällä tai valmiustilassa.
• Et voi vaihtaa kirkkautta asetustilassa tai kun hälytys soi.

Vianetsintä

Ennen huoltopalvelun pyytämistä suorita seuraavat tarkistukset. Jos sinulla on kysymyksiä joistain tarkistuskohdista tai mikäli seuraavan oppaan osoittamat ratkaisut eivät ratkaise ongelmaa, pyydä ohjeita jälleenmyyjältä.

Kaikkien asetusten palauttaminen tehdasasetuksiin

Paina ja pidä painettuna [⏻/l] vähintään 10 sekuntia. “-- --” tulee näkyviin noin 2 sekuntia.

- Asetukset palautetaan tehdasasetuksiin. Sinun on suoritettava asetukset uudelleen.

Yleistä

Ääni on säröytynyt tai ei ääntä.

• Säädä äänenvoimakkuutta.
- Jos johtojen lähellä on vaihtovirta-adapteri tai loistevaloja, pidä silloin kaikki muut laitteet ja johdot kaukana kaapeleista.

Laite ei toimi.

• Yksi laitteen suojalaitteista on mahdollisesti kytketty päälle.
  ① Paina [⏻/l] kytkeäksesi laite valmiustilaan.
• Jos laite ei sammu, kytke irti vaihtovirta-adapteri verkkopistorasiasta. Noin 30 sekunnin kuluttua, kytke vaihtovirta-adapteri uudelleen verkkopistorasiaan. Odota sitten noin 10 sekuntia.
  ② Paina [∅/l] sen päälle kytkemiseksi. Jos laite ei vieläkään toimi, ota yhteyttä jälleenmyyjään.

Radio

Voidaan kuulla staattista tai kohisevaa vastaanottoa kuunneltaessa radiolähetystä.

• Tarkasta ja säädä antenni.
- Pyri pitämään riittävä etäisyys antennin ja vaihtovirta-adapterin välillä.
- Kytke televisio tai muut soittimet pois päältä tai erota se tästä laitteesta.
- Pidä tämä laite kaukana matkapuhelimista, jos havaitaan häiriöitä.

Huolto

Irrota vaihtovirta-adapteri pistorasiasta ennen huoltoa.

■ Puhdista laite pehmeällä ja kuivalla kankaalla

• Kun lika on kovassa, purista kostea liina hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla liinalla.
• Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen.
• Ennen kemiallisesti käsitellyn puhdistusliinan käyttöä lue huolellisesti liinan käyttöohjeet.

■ Laitteen hävittäminen tai luovuttaminen

Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut tästä laitteesta hävittämällä tai antamalla sen pois, toimi ohjeiden mukaisesti palauttaaksesi kaikki asetukset tehdasasetuksiin, jotta poistetaan käyttäjän asetukset. (→ 80, "Kaikkien asetusten palauttaminen tehdasasetuksiin")

Tekniset tiedot

■ YLEISTÄ

Virransyöttö

Vaihtovirta-adapteri

Tulo AC 100 V - 240 V, 50/60 Hz, 0,3 A

(Näytön kirkkaus keskitasolle asetettuna)

Noin 0,8 W

Muistin varmuuskopioinnin paristot

3 V (2R6/LR6)

Mitat (L×K×S) 150 mm×89 mm×90 mm (mukaan lukien ulkonemat)

Paino

Ilman paristoja Noin 0,42 kg

Paristojen kanssa Noin 0,47 kg

Käyttölämpötila-alue 0°C sitä +40 °C

Sallittu kosteusalue

20 % sitä 80 % RH (ei tiivistymistä)

■ VAHVISTINOSASTO

Lähtöteho

RMS-lähtöteho

Etukanava

1 W Mono (8 Ω), 1 kHz, 10 % Harm. kok.särö

■ VIRITINOSASTO

Esiasetettu muisti 10 FM-asemaa

Taajuusmodulaatio (FM)

Taajuusalue

87,50 MHz sitä 108,00 MHz (askel 50 kHz)

KAIUTINOSASTO

Kaiutinyksikkö

Täysi alue 5 cm kartiotyyppinen ×1

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta.
• Paino ja mitat ovat likimääräisiä.
• Harmoninen kokonaissärö on mitattu digitaalisella spektrianalysaattorilla.
