RC-800 - Hi-Fi System PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Hi-Fi-system
Märke	Panasonic
Modell	RC-800
Mått (B × H × D)	150 mm × 89 mm × 90 mm
Vikt (utan batterier)	Cirka 0,42 kg
Vikt (med batterier)	Cirka 0,47 kg
Strömförsörjning	AC-adapter 100-240 V, 50/60 Hz; DC-ingång 5 V, 1 A
Energiförbrukning	3 W
Standby-förbrukning	Cirka 0,8 W (medelljusstyrka)
Minnesbackup-batterier	2 × R6/LR6 (AA) 3 V
Tuner	FM, 87,50 - 108,00 MHz (steg om 50 kHz)
Radioförinställningar	10 FM-stationer
Högtalare	1 × 5 cm kon (fullregister)
Skärmens ljusstyrkeinställningar	Låg, medel, hög
Alarm	2 oberoende alarm (FM eller summer), snooze-funktion (5 min)
Insomningstimer	Av, 30, 60, 90, 120 min
Fjärrkontroll	Ja, medföljer
Säkerhetsklass	Klass II (dubbel isolering)
Avsedd användning	Endast inomhus
Drift temperaturintervall	0 °C till +40 °C
Drift luftfuktighetsintervall	20 % till 80 % relativ luftfuktighet (ingen kondensation)

Vanliga frågor - RC-800 PANASONIC

Hur ställer man in tiden på Panasonic RC-800?

För att ställa in tiden, se till att enheten är i standby-läge. Håll ned knappen -TIME SET i minst 2 sekunder. Använd sedan knapparna TUNE / SELECT för att ställa in timmar och minuter. Bekräfta genom att trycka på SNOOZE / BRIGHTNESS / ENTER.

Hur ställer man in alarmet?

I standby-läge, håll ned knappen ALARM / -SET (1 eller 2) i minst 2 sekunder. Ställ in alarmtiden, välj sedan källa (FM eller BUZZ) och volym. Bekräfta varje steg med SNOOZE / BRIGHTNESS / ENTER. För att aktivera eller avaktivera alarmet, tryck två gånger på motsvarande alarmknapp.

Hur använder man insomningstimern (Sleep)?

Tryck upprepade gånger på knappen SLEEP för att välja önskad tid: AV, 30, 60, 90 eller 120 minuter. På skärmen visas "Zz". För att avbryta, välj AV.

Hur ändrar man skärmens ljusstyrka?

Tryck upprepade gånger på knappen SNOOZE / BRIGHTNESS / ENTER för att välja mellan tre nivåer: låg, medel eller hög. Det kan justeras både i påslaget och standby-läge.

Hur gör man automatisk förinställning av FM-stationer?

Se till att enheten är påslagen. Håll ned knappen -AUTO PRESET i minst 2 sekunder. Enheten söker och lagrar automatiskt upp till 10 stationer. För att avbryta, tryck på TUNE / SELECT.

Vad gör man om det inte kommer något ljud eller ljudet distorderas?

Kontrollera volymen (justera med VOLUME). Se till att AC-adaptern och andra kablar inte är nära antennen. Om det finns störningar, flytta enheten bort från mobiltelefoner eller andra enheter.

Hur återställer man enheten till fabriksinställningarna?

Tryck på återställningsknappen (om tillgänglig) eller koppla bort AC-adaptern och ta bort batterierna i cirka 30 sekunder. Vid återanslutning visas "-- --" och inställningarna återgår till fabriksvärden.

Vilken typ av batterier använder minnesbackupen och hur byter man dem?

Det krävs 2 alkaliska eller manganbatterier av typ AA (R6/LR6). Sätt i batterierna i det nedre facket med rätt polaritet. Byt ut dem när batteriikonen blinkar på skärmen.

Hur förbereder man antennen för FM-radio?

Rulla ut antennen och fäst den på en vägg eller pelare med tejp (medföljer inte). Sök efter positionen med minst störning. Håll antennen borta från AC-adaptern.

Vilka är de viktiga säkerhetsföreskrifterna?

Utsätt inte enheten för regn, fukt eller vätskor. Använd endast rekommenderad AC-adapter. Montera inte isär eller reparera enheten själv. För rengöring, använd en mjuk, torr trasa. Använd inte kemikalier.

BRUKSANVISNING RC-800 PANASONIC

■ Sådan tuner du ind på en station

- Enheden stopper med at tune ind, när den finder en station.

(Kun när enheden er på standby)

(Kun när enheden er på standby)

Tack för ditt val av denna produkt. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk.

Om beskrivningarna i bruksanvisningen

- Sidor som hänvisas till anges som

Innehållsförteckning

Säkerhetsåtgärder 43

Referensguide till fjärrkontrollen ..... 44

Batterier för minnesbackup

(ingår inte) 45

Förberedelse av antennen 45

Strömkällor.... 45

Apparat på/i standbyläge 46

Att lyssna på FM-radio 46

Inställningar för tid och larm ...... 47

Insomningstimer...... 48

Displayens ljusstyrka.... 48

Felsökning.... 48

Underhåll 49

Specifikationer 49

Produktens identifikationsmärkning sitter på enhetens undersida.

Symbolerna på produkten har följande betydelse:

AC

DC

Klass II-utrustning

(Produkten är konstruerad med dubbel isolering.)

På

Standby

Endast för inomhusbruk

Försäkran om överensstämmelse (DoC)

Härmed deklarerar "Panasonic

Corporation" att denna produkt

överensstämmer med grundläggande krav och andra relevanta bestämmelser i Direktiv 2014/53/EU.

Kunderna kan ladda ner en kopia av originalförsäkran (DoC) gällande våra RE-produkter från vår DoC-server:

http://www.ptc.panasonic.eu

Kontakt till Auktoriserad Representant:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Tyskland

Avfallshantering av produkter

Endast för Europeiska Unionen och länder med återvinningssystem

Denna symbol på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter inte får blandas med vanliga hushållssopor.

För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Säkerhetsåtgärder

WARNING

Enhet

• För att minska risken för brand, elstöt eller produktskada,
  – Utsätt inte enheten för regn, fukt, droppar eller stänk.
  – Placera inte några föremål med vätska, till exempel vaser, på enheten.
  – Använd rekommenderade tillbehör.
  – Avlägsna inte skyddslock.
  – Försök inte att reparera själv. Kontakta kvalificerade fackmän för service.

Nätadapter

• För att minska risken för brand, elstöt eller produktskada,
  – Sätt i elkontakten helt i elnätet.
  – Dra eller böj inte och placera inga tunga föremål på sladden.
  – Hantera inte kontakten med fuktiga händer.
  – Håll i själva kontakten när du ska lossa den ur elnätet.
  – Använd inte stickkontakter eller eluttag som är skadade.
• Strömkontakten är bortkopplingsanordning. Installera enheten så att strömkontakten genast kan kopplas bort från vägguttaget.

FÖRSIKTIGHET

Enhet

- Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avständet mellan enheten och mobiltelefonen.

Undvik användning under följande omständigheter

• Extremt låga eller höga temperaturer när den används, förvaras eller transporteras.
• Byte av ett batteri av felaktig typ.
• Att batteriet kasseras i elden eller i en varm ugn, eller krossas mekaniskt eller skärs upp, vilket kan leda till en explosion.
• Extremt höga temperaturer och/eller extremt lågt lufttryck som kan leda till en explosion eller att lättantändlig vätska eller gas läcker ut.

Batteri

- Använd inte uppladdningsbara batterier.

- Fara för explosion förekommer, om batteriet placeras felaktigt. Byt endast ut mot den typ som tillverkaren rekommenderar.

• Misshantering av batterierna kan orsaka att elektrolytvätska läcker ut och leda till brand.
• Ta ur batterierna om du inte tänker använda apparaten under en längre tid, eller om enheten enbart kommer att strömförsörjas med nätström. Förvaras på en sval och mörk plats.
  – Får inte värmas upp eller utsättas för lågor.
  – Lämna inte batteriet (ierna) i en bil som står i direkt solljus någon längre tid med dörrar och fönster stängda.
  – Får inte tas isär eller kortslutas.
  – Ladda inte om alkaliska eller manganbatterier.
  – Använd inte batterier vars skyddshölje har dragits av.
• Blanda inte gamla och nya batterier.
• Använd inte olika batterityper samtidigt.
• När du kasserar batterierna, kontakta lokala myndigheter eller din återförsäljare och fråga om rätt avfallsstation.

Referensguide till fjärrkontrollen

1 Standby-/på-knapp (⏻/I)
2 Väljer radiokällans frekvens Väljer inställning (I standbyläge) Justerar inställningen för timmar och minuter
3 Tryck på och håll den intryckt för att utföra en automatisk förinställning av FM-stationer.
4 Lagrar eller väljer förinställda stationer
5 Ställer in insomningstimern
6 (I standbyläge) Tryck på och håll den intryckt för att komma till inställningsläget för tid.

7 Justerar volymen från 0 (lägsta) till 16 (högsta)
(I standbyläge)
Kontrollera larminställningar
Slå av/på larmet
- Tryck på och håll den intryckt för att komma till inställningsläget för larm.
8 Aktiverar snooze för larmet Ändrar displayens ljusstyrka Bekräftar inställning
9 Display
10 Högtalare Högtalaren är inte magnetiskt avskärmad. Placera den därför inte i närheten av datorer eller andra magnetiska apparater.
11 Batterifack

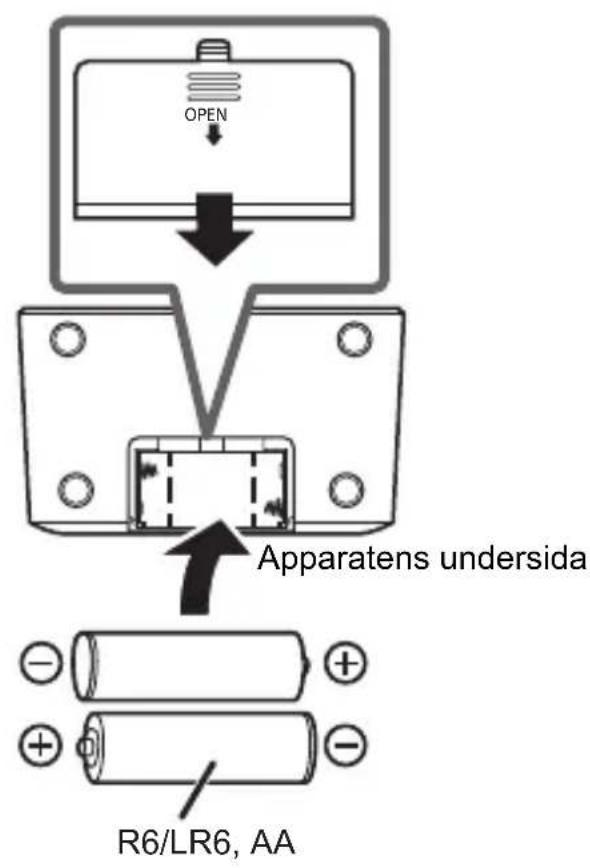

Batterier för minnesbackup (ingår inte)

Batterierna för minnesbackup bibehåller klockans inställning vid ett strömavbrott. (Batterierna strömförsörjer inte apparaten.)

Använd alkaliska batterier eller manganbatterier.

Sätt i batterierna så att polerna (+ och —) stämmer med de i apparaten.

- fands i displayen om det inte finns några batterier monterade eller om batterierna är slut.

- När batterierna är dåliga, blinkar

“” displayen. Byt batterierna till nya.

- Koppla inte från apparaten från strömförsörjningen när du byter batterierna.

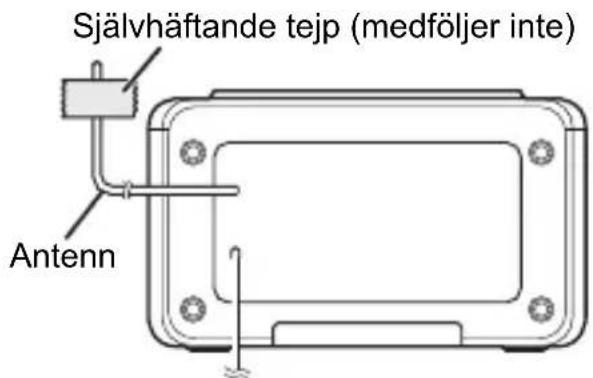

Förberedelse av antennen

Tejpa fast antennen på en vägg eller en pelare i en sådan position att störningarna blir så små som möjligt.

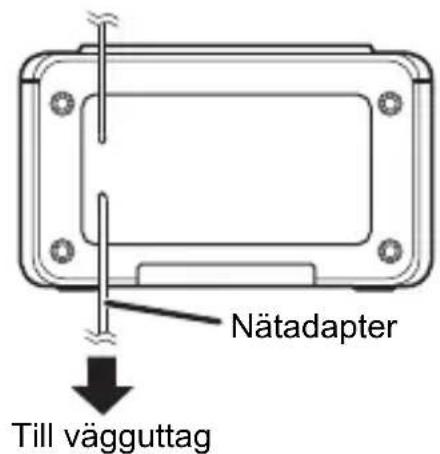

Strömkällor

Anslut nätadaptern till ett vägguttag i bostaden.

- Apparaten är i standbyläge när nätadaptern är ansluten. Den primära kretsen är alltid "strömförande" så länge nätadaptern är ansluten till ett vägguttag.

Apparat på/i standbyläge

Tryck på [⏻/l] för att slå på apparaten.

• Apparaten går in i FM-läge. (Den aktuella FM-frekvensen visas.) Om ingen aktivitet sker inom 10 sekunder kommer displayen att visa tiden.
• Tryck på [∅/l] igen för att ställa apparaten i standbyläge.

• Apparaten stängs inte av helt även om den är i standbyläge. För att spara ström rekommenderar vi att dra ur elkontakten ur vägguttaget eller ta ur batterierna, om du inte kommer att använda apparaten under en längre tid. Apparaten förbrukar en liten mängd ström även när den är i standbyläge. (→ 49)
• I standbyläge visas tiden. (→ 47)

Att lyssna på FM-radio

Du kan skapa snabbval för upp till 10 FM-kanaler.

Förberedelser

- Sätt på enheten.

Automatisk förinställning av stationer

Tryck och håll kvar [— AUTO PRESET] i minst 2 sekunder.

• Den automatiska förinställningen börjar med den lägsta frekvensen.
• Mottagaren börjar förinställa alla stationer som den kan ta emot i kanalerna i stigande ordningsföljd.
• Tryck på [TUNE / SELECT ∨, ∧] för att avbryta.

Lyssna på snabbvalsstationer

Tryck upprepade gånger på [PRESET 1-10] för att välja önskat kanalnummer.

■ Ställa in en station

Tryck och håll [TUNE / SELECT ∨, ∧] intryckt tills frekvensen snabbt börjar ändras.

- Apparaten slutar söka när den hittar en station.

- Tryck upprepade gånger på [TUNE / SELECT ∨, ∧] för att söka efter den önskade stationen manuellt.

■ Manuell förinställning av stationer

1 Medan du lyssnar på radiosändningen: Tryck på och håll [PRESET 1-10] intryckt i minst 2 sekunder.

2 Tryck på [TUNE / SELECT ∨ , ∧] för att välja det önskade kanalnumret för den förinställda stationen och tryck sedan på [SNOOZE / BRIGHTNESS / ENTER].

- Stationen som upptar en kanal raderas om en annan station förinställs på den kanalen.

Inställningar för tid och larm

Tid

Klockan har 24-timmarsvisning.

(Endast när apparaten är i standbyläge)

1 Tryck på och håll [—TIME SET] intryckt i minst 2 sekunder.
2 Ställ in tiden. (timmar och minuter)

- Tryck upprepade gånger på [HOUR] för att justera timmen.

- Tryck upprepade gånger på [MINUTE] för att justera minuten.

3 Tryck på [SNOOZE / BRIGHTNESS / ENTER].

- Återställ klockan regelbundet för att bibehålla korrekt tid.

Larm

Du kan ställa in två larm med olika inställningar.

Förberedelser

• Kontrollera att tiden är inställd.
• För att ställa in FM som larmkälla, måste du se till att förinställa dina önskade stationer på FM-kanaler.

(Endast när apparaten är i standbyläge)

1 Tryck på och håll [ALARM/− SET, 1] eller [ALARM/− SET, 2] intryckt i minst 2 sekunder.
2 Ställ in tiden för larmet.

- Tryck upprepade gånger på [HOUR] för att justera timmen.

- Tryck upprepade gånger på [MINUTE] för att justera minuten.

3 Tryck på [SNOOZE / BRIGHTNESS / ENTER] för att bekräfta tiden för larmet.

4 Tryck på [TUNE / SELECT∨, ∧] för att välja det önskade objektet eller inställningen och sedan på [SNOOZE / BRIGHTNESS / ENTER].

• Ställa in ljudkällan.
Källa: BUŽZ, FM
Om FM är inställt, väljer du en förinställd station som ljudkälla.
- Ställ in volymen från 8 (lägsta) till 16 (högsta)
Larmet startar på en låg volym och ökar gradvis till den förinställda ljudnivån.
(Volymjusteringar som sker med [VOLUME –, +] kommer inte att påverka larmets volym.)

När du har slutfört inställningen av larmet kommer motsvarande larm att slås på.

Kontrollera larminställningarna

Tryck på [ALARM/—SET, 1] eller [ALARM/—SET, 2] när apparaten är i standbyläge. (Tiden för larmet och källan kommer att visas, följt av volymen för larmet.)

■ Slå på/av larmet

Larmet kommer att ljuda vid den inställda tiden varje dag med en varaktighet på 59 minuter.

Du kan slå på/av larmet som du vill.

(Endast när apparaten är i standbyläge) Tryck på [ALARM/—SET, 1] eller [ALARM/—SET, 2] för att slå av/på motsvarande larm.

- Motsvarande larmindikering ("") eller "") visas när larmet är på.

(Fortsätter på nästa sida)

För att stoppa larmet

För att använda snooze på det larm som ljuder

Tryck på [SNOOZE / BRIGHTNESS / ENTER] för att ställa larmet i snooze-läge.

• Apparaten kommer att gå över i standbyläge och motsvarande larmindikering ("eller") blinkar sakta.
• Intervallet för snooze-funktionen är 5 minuter.
• Ett tryck på [∅/l] för att slå på apparaten kommer också att stoppa snooze-läget.
• Larmet fungerar både när apparaten är på och i standbyläge.

Insomningstimer

Insomningstimern kan stänga av stereon efter en förinställd tid.

Tryck upprepade gånger på [SLEEP] för att välja inställningen (i minuter). – OFF, 30, 60, 90, 120

• "Zz" visas när insomningstimern har ställts in.
• Välj "OFF" för att avbryta.
• Om du trycker på [SLEEP] medan insomningstimern är inställd, kan du kontrollera den återstående tiden.

Displayens ljusstyrka

Tryck upprepade gånger på [SNOOZE / BRIGHTNESS / ENTER] för att välja önskad ljusstyrka i displayen (låg, medel och hög).

• Du kan ändra displayens ljusstyrka när apparaten är på eller i standbyläge.
• Du kan inte ändra ljusstyrkan i inställningsläget eller när larmet ljuder.

Felsökning

Innan du lämnar in apparaten för service, gör följande kontroller. Om du är osäker på några av punkterna som ska kontrolleras, eller om lösningarna som anges i guiden inte löser problemet, rådfråga då närmaste återförsäljare för anvisningar.

För att återställa alla inställningar till fabriksinställningarna

Tryck och håll [∅/l] intryckt i minst tio sekunder.

“-- --” visas i cirka två sekunder.

- Inställningarna återställs till fabriksinställningarna. Det är nödvändigt att ställa in inställningarna igen.

Allmänt

Ljudet är förvrängt eller så hörs det inget ljud.

• Justera volymen.
• Om nätadaptern eller ett lysrör finns i närheten av kablarna, bör du hålla andra apparater och sladdar borta från kablarna.

- En av apparatens säkerhetsanordningar kan ha aktiverats.

① Tryck på [∅/l] för att sätta apparaten i standbyläge.

- Om apparaten inte stängs av, drar du ur nätadaptern ur vägguttaget. Efter cirka 30 sekunder sätter du tillbaka nätadaptern i vägguttaget igen. Vänta sedan i cirka 10 sekunder.

② Tryck på [∅/l] för att slå på den. Om apparaten fortfarande inte fungerar, bör du rådfråga återförsäljaren.

Radio

När man lyssnar på en radiosändning låter mottagningen statisk eller brusande.

• Kontrollera och justera antennen.
• Försök att hålla ett visst avständ mellan antennen och nätadaptern.
• Stäng av tv:n eller andra ljudspelare eller ställ dem längre bort från den här apparaten.
• Håll enheten borta från mobiltelefoner om det finns någon störning.

Underhåll

Dra ur nätadaptern ur vägguttaget innan du underhåller apparaten.

■ Rengör enheten med en mjuk, torr trasa

• Vrid ur en fuktad duk ordentligt för att rengöra vid svår smuts, torka av enheten och torka sedan av med en torr duk.
• Använd aldrig alkohol, thinner eller bensin för att rengöra denna apparat.
• Innan kemiskt behandlade trasor används, läs noggrant trasans anvisningar.

När du ska kassera eller lämna bort apparaten

Enheten kan spara användarens inställningsinformation. Om du kastar enheten som avfall eller överför den, ska du följa proceduren för att återställa alla inställningar till fabriksinställningarna så att användarens inställningar raderas. (→ 48, "För att återställa alla inställningar till fabriksinställningarna")

Specifikationer

ALLMÄNT

Strömtillförsel

Nätadapter

Ingång 100 V till 240 V AC, 50/60 Hz, 0,3 A

Ingång för strömförsörjning

DC IN 5 V DC, 1 A

Energiförbrukning 3 W

Effektförbrukning i beredskapsläge

(med ljusstyrkan inställd på medelnivå)

Cirka 0,8 W

Batterier för minnesbackup

3 V (2R6/LR6)

Mått (B×H×D)

150 mm×89 mm×90 mm

(inklusive utskjutande detaljer)

Vikt

Utan batterier Cirka 0,42 kg

Med batterier Cirka 0,47 kg

Område för drifttemperatur

0 ℃ till +40 ℃

Område för luftfuktighet

20% till 80% RH (ingen kondens)

■ FÖRSTÄRKARAVSNITT

Uteffekt

RMS uteffekt

Frontkanal

Förinställning av minne FM 10 stationer

Frekvensmodulering (FM)

Frekvensområde

87,50 MHz till 108,00 MHz (50 kHz steg)

HÖGTALARE

Högtalarenhet

Fullt omfång 5 cm konisk typ×1

• Specifikationerna kan ändras utan föregående meddelande.
  • Vikt och mått är ungefärliga.
• Total harmonisk distorsion uppmäts med hjälp av en digital spektralanalysator.

(Bare när enheten er i ventemodus)

1 Trykk på og hold inne [—TIME SET] i minst 2 sekunder.
2 Still klokken. (timer og minutter)

(Bare när enheten er i ventemodus)

(Bare när enheten er i ventemodus)

(medregnet utspring)

Vekt

Uten batterier

Ca. 0,42 kg

Med batterier

Ca. 0,47 kg

Driftstemperatur

0 ℃ til +40 ℃

Luftfuktighet under drift

20% RH til 80% RH (ingen kondensering)

■ FORSTERKERDEL

Utgangseffekt

RMS Utgangseffekt

Frontkanal
