Produkttyp	Hi-Fi-system
Märke	Panasonic
Modell	SC-AKX16E
Mått (B x H x D)	200 x 300 x 250 mm
Vikt	4.5 kg
Strömförsörjning	AC 220-240 V, 50/60 Hz
Uteffekt	50 W RMS
Huvudfunktioner	CD-spelare, FM/AM-radio, Bluetooth, USB, AUX-ingång, Hörlursutgång
Specialfunktioner	LCD-display, Fjärrkontroll, Förinställd equalizer, Avstängningstimer
Underhåll och rengöring	Rengör med en mjuk, torr trasa; undvik vätskor och lösningsmedel
Säkerhetsanvisningar	Utsätt inte för fukt; öppna inte enheten; använd endast originaldelar
Reservdelar	Finns hos auktoriserade servicecenter
Reparerbarhet	Kontakta en kvalificerad tekniker för reparationer

Vanliga frågor - SC-AKX16E PANASONIC

Hur sätter man på och stänger av systemet?

Tryck på Power-knappen på frontpanelen eller fjärrkontrollen för att slå på/stänga av.

Hur ansluter man en Bluetooth-enhet?

Aktivera Bluetooth på enheten, välj 'SC-AKX16E' från listan över enheter. Bekräfta ihopparningen.

Hur spelar man en CD?

Tryck på CD på fjärrkontrollen eller panelen, sätt i CD-skivan med etiketten uppåt och tryck på Play.

Hur lyssnar man på radio?

Tryck på Radio för att välja FM/AM. Använd Tuning för att söka efter stationer. Tryck på Memory för att spara.

Hur ansluter man en USB-minne?

Sätt i USB-minnet i porten på frontpanelen. Tryck på USB för att välja källa. Uppspelningen startar automatiskt.

Hur justerar man volymen?

Vrid på Volume-ratten på panelen eller tryck på +/- knapparna på fjärrkontrollen.

Hur ställer man in avstängningstimern?

Tryck upprepade gånger på Sleep på fjärrkontrollen för att välja önskad tid (30, 60, 90, 120 minuter).

Hur ansluter man högtalarna?

Anslut högtalarkablarna till terminalerna på baksidan: observera polariteten (+/-).

Vad gör man om det inte finns något ljud?

Kontrollera att volymen inte är på noll, att högtalarna är korrekt anslutna och att källan är vald.

Hur rengör man CD-spelaren?

Använd en mjuk, torr trasa för att rengöra CD-facket. Använd inga vätskesprayer.

BRUKSANVISNING SC-AKX16E PANASONIC

Tack för valet av denna apparat.

Läs igenom bruksanvisningen noga för bästa resultat och för säkerhets skull. Spara denna bruksanvisning.

Utför procedurerna med fjärrkontrollen. Du kan även använda knapparna på huvudenheten om de är samma knappar.

Ditt system och bilderna kan se olika ut. Dessa användarinstruktioner är tillämpbara på följande system.

System SC-AKX16
Huvudenhet SA-AKX16
Högtalare SB-AKX16

Säkerhetsföreskrifter

WARNING!

Enhet

• För att reducera risken för brand, elektrisk stöt eller produktskada:
  – Utsätt inte den här apparaten för regn, fukt, droppar eller skvätt.
• Placera inga föremål fyllda med vätska, som t.ex. vaser, på denna enhet.
• Använd endast rekommenderade tillbehör.
• Avlägsna inte höljen.
  – Försök inte reparera denna enhet på egen hand. Låt utbildad servicepersonal utföra service och reparationer.
• Låt inte föremål av metall falla in i enheten.

FÖRSIKTIGHET!

Enhet

• För att reducera risken för brand, elektrisk stöt eller produktskada:
• För att apparaten ska få god ventilation, installera eller placera den inte i en bokhylla, ett inbyggt skåp eller i andra begränsade utrymmen.
  – Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål.
• Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.
• Placera enheten på en plan yta där den inte utsätts för direkt solljus, höga temperaturer, hög luftfuktighet eller kraftiga vibrationer.
• Denna enhet är avsedd för användning på platser med tempererat klimat.
• Strömkontakten är urkopplingsenheten. Installera denna enhet så att strömkontakten kan kopplas ur från uttaget direkt.
• Det kan inträffa att den här enheten under användningen tar emot radiostörningar, orsakade av mobiltelefoner. Öka avständet mellan enheten och mobiltelefonen om störningarna är uppenbara.
• I denna produkt används laser. Om apparaten och dess funktioner används eller justeras på annat sätt än vad som specificeras i denna bruksanvisning kan den avge farlig strålning.

Batteri

• Explosionsrisk förekommer om batteriet inte sätts i korrekt. Ersätt endast med sort som rekommenderas av tillverkaren.
• När du gör dig av med batterierna, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.
• Värm inte upp och utsätt inte batteriet för öppen eld.
• Lämna inte batteriet(/erna) i en bil som utsätts för direkt solljus under en längre period med dörrar och fönster stängda.
• Bryt inte upp och kortslut inte batteriet.
• Återuppladda inte alkaliskt batteri eller brunstens-batteri.
• Använd inte batteriet om höljet skalats av.
• Ta ur batteriet om du inte ska använda fjärrkontrollen under en längre tidsperiod. Förvara på en sval, mörk plats.

NORSK

ADVARSEL!

Innehållsförteckning

Säkerhetsföreskrifter 2
Medföljande tillbehör 3
Högtalarnas placering 3
Koppla anslutningarna....4
Förbereda fjärrkontrollen....4
Beskrivning av kontrollerna 5
Skiva 6
USB 7
Ljudeffekter....7
Radio....8
Klocka och timer....9

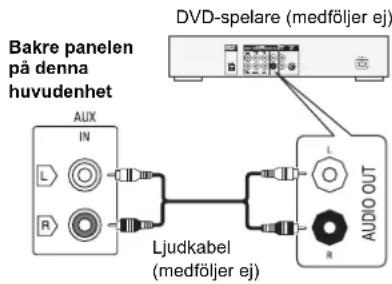

Extern utrustning....9
Felsökningsschema 10
Underhåll.... 11
Specifikationer....11

Medföljande tillbehör

Var god kontrollera och pricka av de medföljande tillbehören.

□2 x AC-strömsladd
□1 x AM-ramantenn
□1 x FM-inomhusantenn

□ 1 x Batteri till fjärrkontrollen
□ 1 x Fjärrkontroll (N2QAYB000900)
För Storbritann 1 x Antennkontakt- adapter

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk ultrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Cd

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Högtalarnas placering

Vänster och höger högtalare är likadana. Högtalarnas nät kan inte tas bort.

Använd endast de medföljande högtalarna.

Du kan skada systemet och försämra ljudkvaliteten om du använder andra högtalare.

Observera:

• Placera dina högtalare mer än 10 mm från huvudenheten för ventilation.
• Placera högtalama på en platt säker yta.
• De här högtalarna är inte magnetiskt avskärmade. Placera dem inte nära TV-apparater, datorer eller andra apparater som lätt påverkas av magnetism.
• När du spelar på hög volym under en lång tid, kan det skada högtalarna och förkorta livslängden på högtalarna.

• Sänk volymen under dessa omständigheter för att förebygga skada:

• Om ljudet förvrängs.
  – Vid justering av ljudkvaliteten.

FÖRSIKTIGHET!

• Använd endast högtalarna med det rekommenderade systemet. Om inte, kan du orsaka skada på förstärkaren och högtalarna och brand kan uppstå. Kontakta kvalificerad servicepersonal om skador har uppstätt eller om du upplever plötsliga förändringar i funktionen.
• Utför procedurerna som inkluderas i dessa instruktioner när du ansluter högtalarna.

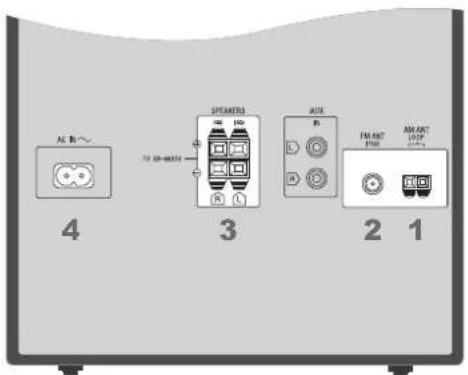

Koppla anslutningarna

Anslut inte AC-strömsladden innan alla andra kopplingar utförts.

1 Anslut AM-ramantennen.

Ställ antennen på sin fot tills det klickar till.

2 Anslut FM-inomhusantennen.

Placera antennen på en plats där du får bäst mottagning.

3 Anslut högtalarna.

Anslut högtalarkablarna till uttagen med samma färg.

Var försiktig så att du inte korsar (kortsluter) eller kastar om polariteten på högtalarkablarna eftersom detta kan skada högtalarna.

4 Anslut AC-strömsladden.

Använd inte en AC-strömsladd från någon annan utrustning.

Spara ström

Systemel förbrukar ungefär 0,4 W i standbyläge. Koppla ur strömförsörjningen om du inte använder systemet.

En del inställningar förloras då du kopplar ur systemet. Du behöver ställa in dem igen.

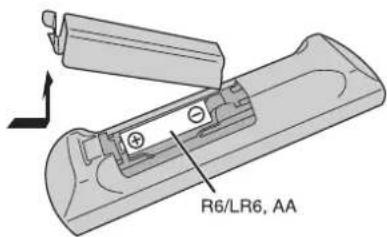

Förbereda fjärrkontrollen

Använd alkaliskt batteri eller brunstensbatteri.

Sätt i batteriet så att polerna (+ och –) är riktade med dem i fjärrkontrollen.

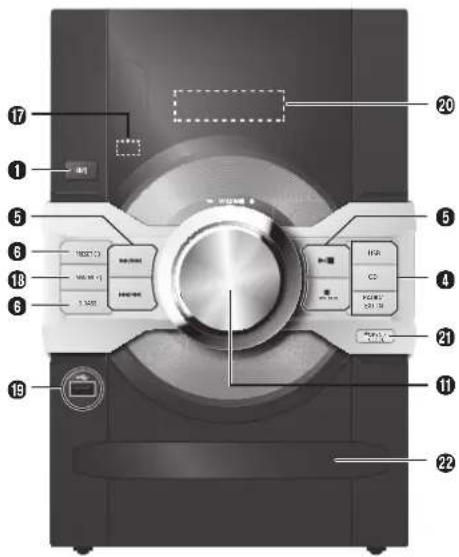

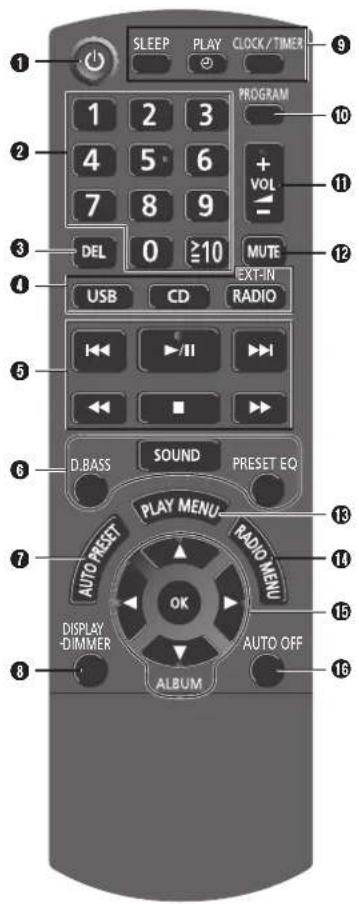

Beskrivning av kontrollerna

Strömställare standbyläge/på [∅], [∅/l] Tryck på knappen för att ställa apparaten i standbyläge då den är på, eller tvärtom. Apparaten förbrukar en aning ström även när den står i standbyläge.
② Sifferknapparna [1 till 9, 0, 10] För att välja ett 2-siffrigt nummer Exempel: 16: [510]→[1]→[6]
③Ta bort ett programmerat spår
4Välj ljudkälla
⑤ Grundläggande uppspelningskontroll
6 Välj ljudeffekter
⑦Automatisk förinställning av radiostationen

8 Visa information om innehåll Sänk ljusstyrkan på displaypanelen Tryck och håll nere knappen för att använda denna funktion. För att avbryta, tryck och håll nere knappen igen.
9 Ställ in klockan och timer
10Ställ in programfunktion
⑪ Justera systemets volym
12 Stäng av ljudet från systemet Tryck på knappen igen för att avbryta. "MUTE" avbryts även då du justerar volymen eller då du stänger av systemet.
13Ställ in uppspelnings-menypost
⑭Ställ in radio-menypost
15Välj alternativet
16 Stäng automatiskt av systemet När du är i källäge disc, USB eller AUX, slår den automatiska avstängningsfunktionen av systemet om du inte använder det under 30 minuter. För att avbryta, tryck en gång till på knappen.
17 Fjärrkontrollsensor Avständ: Inom ungefär 7 m Vinkel: Ungefär 20° uppåt och nedät, 30° till vänster och till höger
18Välj bas-, mitt- eller diskanteffekt
19USB-port ( )
20Displaypanel
21Öppna eller stäng skivluckan
22Skivfack

Skiva

Spela upp skiva

2 Tryck på [CD] och tryck sedan på [▶/III] för att starta uppspelning.

1 Tryck på [▲ OPEN/CLOSE] på huvudenheten för att öppna skivluckan. Sätt i en skiva med etiketten vänd uppåt. Tryck på [▲ OPEN/CLOSE] igen för att stänga skivluckan.

Stoppa uppspelning	Tryck på [■].
Pausa en uppspelning	Tryck på [▶/■].Tryck en gång till för att fortsätta uppspelning.
Hoppa över albumMP3	Tryck på [▲, ▼].
Hoppa över spår	Tryck på [◀◀] eller [▶▶] (huvudenhet: [◀◀/◀◀] eller [▶▶/▶▶]) .
Söka igenom spår	Tryck och håll nere [◀◀] eller [▶▶] (huvudenhet: [◀◀/◀◀] eller [▶▶/▶▶]) .

Visa tillgänglig information

Du kan visa den tillgängliga informationen på displaypanelen.

Tryck på [DISPLAY].

Observera:

• Maximalt antal tecken som kan visas: ungefär 16
• Detta system stödjer ver. 1.0 och 1.1 ID3-taggar.
• Textdata som systemet inte stödjer kan visas olika.

Uppspelnings-meny

1 Tryck på [PLAY MENU] för att välja "PLAYMODE" eller "REPEAT".
2 Tryck på [◀,▶] och sedan på [OK] för att välja det önskade läget.

PLAYMODE

OFF PLAYMODE	Spela upp alla spår.
1-TRACK1TR	Spela upp ett valt spår på skivan.Tryck på sifferknapparna för att välja spår.
1-ALBUM1ALBUMMP3	Spela upp ett valt album på skivan.Tryck på [▲, ▼] för att välja album.
RANDOM RND	Spela upp en skiva slumpvis.
1-ALBUM RANDOM1ALBUM RNDMP3	Spela upp alla spår på ett valt album slumpvis.Tryck på [▲, ▼] för att välja album.

REPEAT

ON REPEAT Repetera uppspelning.

OFF REPEAT Avbryt repetera uppspelning.

Observera:

Inställningen återgår till den ursprungliga "OFF PLAYMODE" när du öppnar skivfacket.

Programmerad uppspelning

Det går att programmera upp till 24 spår.

Tryck på sifferknapparna för att välja önskat spår.
Utför detta steg igen för att programmera andra spår. MP3

1. Tryck på [▲, ▼] för att välja det önskade albumet.
2. Tryck på [▶▶] och tryck sedan på sifferknapparna för att välja önskat spår.
3. Tryck på [OK]. Utför dessa steg igen för att programmera andra spår.

3 Tryck på [▶/III] för att starta uppspelning.

Avbryta programmeringsläget	Tryck på [PROGRAM] i stoppläge.
Kontrollera programmeringens innehåll	Tryck på [I◄◄] eller [►►I] i stoppläge när "PGM" visas.
Radera senast valda spår	Tryck på [DEL] i stoppläge.
Radera samtliga inprogrammerade spår	Tryck på [■] i stoppläge. "CLR ALL" visas. Inom 5 sekunder, tryck på [■] igen.

Observera:

• Det går inte att använda programmerad uppspelning tillsammans med funktionen "PLAYMODE".
• Programminnet raderas när du öppnar skivfacket.

Observera för skiva

• Detta system kan spela upp CD-R/RW med CD-DA-eller MP3-formatinnehåll.
• Vissa CD-R/RW kan inte spelas upp på grund av inspelningens skick.
• MP3-filer definieras som spår, och mappar definieras som album.
• Detta system kan tillgå upp till:
• CD-DA: 99 spår
  – MP3: 999 spår, 255 album och 20 inspelningstillfällen
• Skivorna måste överensstämma med ISO9660 nivå 1 eller 2 (förutom utökade format).
• Inspelningar spelas inte nödvändigtvis upp i den ordning du spelade in dem.

MPEG Layer-3-Ijudkodningsteknik licenserad från Fraunhofer IIS och Thomson.

USB

Du kan ansluta och spela upp musikspår från din USB-enheten. Använd inte en USB-förlängningskabel. Systemet kan inte känna igen en USB-enhet ansluten genom en kabel.

1 Sänk volymen och anslut USB-enheten till USB-porten.

Håll i huvudenheten när USB-enheten ansluts eller kopplas från.

2 Tryck på [USB] och tryck sedan på [▶/III] för att starta uppspelning.

Stoppa uppspelning

Tryck på [■] under uppspelning. "RESUME" visas.Tryck på [►/■] för att fortsätta uppspelningen. ELLERTryck på [■] två gånger för att stoppa uppspelningen helt.

För övriga funktioner, se "Skiva".

• USB-enheter som stöder endast bulköverföring.
• USB-enheter som stöder USB 2.0 full hastighet.

Observera:

• Filer definieras som spår, och mappar definieras som album.
• Spår máste ha ändelsen ".mp3" eller ".MP3".
• Detta system kan tillgå upp till:

- 999 spår på ett album

• CBI (på engelska Control/Bulk/Interrupt) stöds ej.
- NTFS-filsystem stöds inte (endast FAT 12/16/32-filsystem stöds).
- Vissa filer kanske inte fungerar pga. sektorstorleken.

Ljudeffekter

BASSMIDTREBLE	1. Tryck på [SOUND] för att välja "BASS", "MID" eller "TREBLE".2. Tryck på [◀,▶] för att justera nivån (-4 till +4).Endast på huvudenheten1. Tryck på [MANUAL EQ] för att välja "BASS", "MID" eller "TREBLE".2. Tryck på [◀◀/◀◀] eller [▶▶▶▶▶] för att justera nivån.
SURROUND 1.	Tryck på [SOUND] för att välja "SURROUND".2. Tryck på [◀,▶] för att välja "ON SURROUND" eller "OFF SURROUND".
INPUT LEVEL(För AUX-källa)	1. Tryck på [SOUND] för att välja "INPUT LEVEL".2. Tryck på [◀,▶] för att välja "NORMAL" eller "HIGH".Observera:Välj "NORMAL" (normal) om ljudet förvrängs under "HIGH" (hög) ingångsnivå.
RE-MASTER 1.MPS	Tryck på [SOUND] för att välja "RE-MASTER".2. Tryck på [◀,▶] för att välja "ON RE-MASTER" eller "OFF RE-MASTER".
PRESET EQ Tryck på [PRESET EQ] för att välja "HEAVY", "SOFT", "CLEAR", "VOCAL" eller "FLAT".
D.BASS Tryck på [D.BASS] för att välja "D.BASS", "AUTO D.BASS" eller "OFF D.BASS".

Radio

Manuell stationsinställning

1 Tryck på [RADIO, EXT-IN] för att välja "FM" eller "AM".
2 Tryck på [◀◀] eller [▶▶] för att välja frekvensen för den önskade radiostationen. För att söka upp automatiskt, tryck och håll nere knappen tills frekvensen börjar ändras snabbt.

Använda huvudenheten

1 Tryck på [RADIO/EXT-IN] för att välja "FM" eller "AM".
2 Tryck på [TUNE MODE] för att välja "MANUAL".
3 Tryck på [◀◀/◀◀] eller [▶▶/▶▶] för att välja frekvensen för den önskade radiostationen.

Förbättra ljudkvaliteten

När "FM" har valts

1 Tryck på [RADIO MENU] för att välja "FM MODE".
2 Tryck på [◀, ▶] för att välja "MONO" och sedan på [OK]. För att avbryta, välj "STEREO". "MONO"-läget avbryts också om du ändrar frekvensen.

Förinställning av minnet

30 FM- och 15 AM-stationer kan ställas in som förval.

Automatisk förinställning

1 Tryck på [OK] för att välja "LOWEST" (lägsta) eller "CURRENT" (aktuell)-frekvens.
2 Tryck på [AUTO PRESET] för att starta förinställningen. För att avbryta, tryck på [■].

Manuell förinställning

1 Tryck på [◀◀] eller [▶▶] för att söka upp stationen.
2 Tryck på [PROGRAM].
3 Tryck på sifferknapparna för att välja ett förvalsnummer. Utför steg 1 till 3 igen för att förvalsinställa fler stationer. Den nya stationen ersätter eventuell station som ligger på samma förvalsnummer.

Välja en förinställd station

Tryck på sifferknapparna, [|◀◀] eller [▶▶|] för att välja förvalsstationen.

Använda huvudenheten

1 Tryck på [TUNE MODE] för att välja "PRESET".
2 Tryck på [l◄◄/◄◄] eller [►►/►►] för att välja förvalsstationen.

AM-allokeringsinställning

Endast på huvudenheten

Detta system kan även ta emot AM-sändningar allokerade i steg om 10 kHz.

1 Tryck på [RADIO/EXT-IN] för att välja "FM" eller "AM".
2 Tryck och håll nere [RADIO/EXT-IN].

Efter några sekunder visar displaypanelen den minsta aktuella radiofrekvensen. Släpp knappen när minimumfrekvensen ändras.

- För att gå tillbaka till ursprungsinställningen, utför stegen ovan igen.

- Efter att du ändrat inställningen raderas förvalsfrekvenserna.

RDS-sändningar

Detta system kan visa de textdata som sänds via det radiodatasystem (RDS) som finns tillgängligt i vissa områden.

Tryck på [DISPLAY].

PS Stationsnamn

PTY Programtyp

FREQ Frekvens

Observera:

RDS kanske inte finns tillgänglig om mottagningen är dålig.

Klocka och timer

Inställning av klockan

Klockan har 24-timmarsvisning.

1 Tryck på [CLOCK/TIMER] för att välja "CLOCK".
2 Inom 10 sekunder, tryck på [▲, ▼] för att ställa in tiden.
3 Tryck på [OK].

Tryck på [CLOCK/TIMER] för att visa klockan ett par sekunder.

Observera:

Ställ om klockan regelbundet för att upprätthålla noggrannheten.

Insomningstimer

Insomningstimern stänger av systemet efter den inställda tiden.

Tryck på [SLEEP] för att välja inställning (i minuter). För att avbryta, välj "OFF".

MIN → 90MIN

MIN→→ 60

För att visa återstående tid

Tryck på [SLEEP].

Observera:
- Insomningstimern kan användas tillsammans med uppspelningstimern.
- Insomningstimern kommer alltid först. Se till så att tiderna inte överlappar varandra.

Uppspelningstimer

Du kan ställa in timern till att sättas på vid en viss tid för att väcka dig.

Förberedelser

Ställ in klockan.

1 Tryck på [CLOCK/TIMER] för att välja "∅PLAY".
2 Inom 10 sekunder, tryck på [▲, ▼] för att ställa in starttiden.
3 Tryck på [OK].
4 Utför steg 2 och 3 igen för att ställa in sluttid.

För att starta timern

1 Förbered ljudkällan du vill lyssna på (skiva, radio, USB eller AUX) och ställ in volymen.
2 Tryck på [PLAY ⊙]. "⊖" visas. För att avbryta, tryck på [PLAY ⊙] igen. Systemet måste vara avstängt för att timern ska fungera.

För kontrollera inställning

Tryck på [CLOCK/TIMER] för att välja "∅PLAY".

Observera:

- Timern startar på en låg volym och höjs gradvis till den förinställda nivån.

• Timern sätts igång vid inställd tid varje dag om timern är på.
• Om du stänger av systemet och sätter på det igen medan timern är igång, stoppar inte timern vid sluttiden.

Extern utrustning

Du kan ansluta en VCR, DVD-spelare etc. och lyssna på ljudet genom detta system.

Förberedelser

• Dra ur AC-strömsladden.
- Stäng av all utrustning och läs lämpliga bruksanvisningar.

1 Anslut extern utrustning.
2 Tryck på [RADIO, EXT-IN] (huvudenhet: [RADIO/EXT-IN]) för att välja "AUX".

3 Spela upp extern utrustning.

Observera:

• Komponenter och kablar säljs separat.
• Om du vill ansluta annan utrustning än de beskrivna, konsultera din ljudhandlare.
• Ljuddistorsion kan förekomma när du använder en adapter.

Felsökningsschema

Utför följande kontroller innan du begär service. Om du tvekar över några av kontrollpunklerna, eller om de angivna åtgärderna inte löser problemet, rådgör med din återförsäljare för närmare anvisningar.

Vanliga problem

Displaypanelen tänds och förändras kontinuerligt i standbyläge.

- Tryck och håll nere [■] på huvudenheten för att välja "DEMO OFF".

Inga funktioner kan utföras med fjärrkontrollen.

- Kontrollera att batteriet är rätt isatt.

Ljudet förvrängs eller inget ljud hörs.

- Justera systemets volym.

- Stäng av systemet, undersök orsaken till felet och rätta till det, och sätt sedan på systemet igen. Det kan bero på överbelastning av högtalarna på grund av alltför hög volym eller uteffekt, eller att systemet använts på en alltför varm plats.

Ett surrande ljud hörs under uppspelning.

- En AC-strömsladd eller ett fluorescerande ljus finns i närheten av kablarna. Håll andra apparater och sladdar på avständ från delta systems kablar.

Skiva

Displayen visar inte korrekt.

Uppspelningen startar inte.

- Du har inte satt i skivan riktigt. Sätt i den riktigt.

- Skivan är smutsig. Rengör skivan.

- Byt ut skivan om den är repig, böjd eller av annat format än standardformat.

- Det förekommer kondens. Låt systemet torka i 1 till 2 timmar.

Det totala antalet spår som visas är felaktigt.

Skivan kan inte läsas.

Ett förvrängt ljud hörs.

- Du har satt i en skiva som systemet inte kan spela upp. Byt till en uppspelningsbar skiva.

- Du har satt i en skiva som inte har slutbehandlats.

Radio

Ljudet förvrängs.

- Använd en valfri FM-utomhusantenn. Antennen bör installeras av en utbildad tekniker.

Det hörs ett dunkande ljud.

- Stäng av TV:n eller flytta den bort från systemet.

Ett lågt brummande hörs vid mottagning av

AM-sändningar.

- Flytta antennen bort från andra kablar och sladdar.

USB

USB-enheten eller innehållet på den kan ej läsas.

- Formatet för USB-enheten eller innehållet är inte kompatibelt med systemet.

- USB-enheter med lagringskapaciteter på mer än 32 gigabyte fungerar inte under vissa förhållanden.

USB-enheten fungerar längsamt.

- Stor innehållsstorlek och stor USB-enhet tar längre tid att läsa.

Huvudenhetens displayvisning

"ERROR"

- Ett felaktigt förfarande utfördes. Läs bruksanvisningen och försök igen.

"F61"

- Kontrollera och korrigera anslutningarna av högtalarsladdarna.

- Koppla ur USB-enheten. Stäng av systemet och sätt sedan på det igen.

"NODEVICE"

- USB-enheten är inte ansluten. Kontrollera anslutningen.

"NO PLAY"

"UNSUPPORT"

- Kontrollera innehållet. Du kan endast spela upp format som det finns stöd för.

- Filerna på USB-enheten kan vara skadade. Formatera USB-enheten och försök igen.

"NOT MP3 → ERROR"

- Du spelade upp en MP3-fil som saknar stöd. Systemet kommer att hoppa över det spåret och spela upp nästa.

"PLAYEROR"

- Du spelade upp en MP3-fil som saknar stöd. Systemet kommer att hoppa över det spåret och spela upp nästa.

- Fjärrkontrollen och den här enheten använder olika koder. Byt koden på fjärrkontrollen.

– När "REMOTE 1" visas, tryck och håll nere [OK] och [1] i minst 4 sekunder.

– När "REMOTE 2" visas, tryck och håll nere [OK] och [2] i minst 4 sekunder.

"VBR—"

- Systemet kan inte visa den återstående speltiden för spär med variabelt bitvärde (VBR = Variable Bit Rate).

Fjärrkontrollkod

Om annan Panasonic-utrustning svarar på fjärrkontrollen till det här systemet, byt fjärrkontrollkoden för det här systemet.

Förberedelser

Tryck på [RADIO, EXT-IN] (huvudenhet:

[RADIO/EXT-IN]) för att välja "AUX".

För att ställa in koden till "REMOTE 2"

1 Tryck och håll nere [RADIO/EXT-IN] på huvudenheten och [2] på fjärrkontrollen tills "REMOTE 2" visas.

2 Tryck och håll nere [OK] och [2] i minst 4 sekunder.

För att ställa in koden till "REMOTE 1"

1 Tryck och håll nere [RADIO/EXT-IN] på huvudenheten och [1] på fjärrkontrollen tills "REMOTE 1" visas.

2 Tryck och håll nere [OK] och [1] i minst 4 sekunder.

Minnesåterställning (initialisering)

Återställ minnet om någon av följande situationer skulle uppstå:

• Det händer ingenting när knapparna trycks in.
• Du vill radera och återställa innehållet i minnet.

1 Dra ur AC-strömsladden.

2 Medan du trycker och håller nere [∅/l] på huvudenheten ansluter du AC-strömsladden igen.

Fortsätt tryck och håll nere knappen (ungefär 10 sekunder) tills "----" visas.

3 Släpp [∅/l].

Alla inställningar ställs tillbaka till de fabriksinställda värdena.

Minnesposterna behöver ställas in igen.

Underhåll

Torka av systemet med en mjuk torr trasa för att göra rent systemet.

• Använd aldrig alkohol, målarthinner eller ren bensin för att rengöra detta system.
• Innan kemiskt behandlade rengöringsdukar används, bör anvisningarna som medföljer duken läsas igenom noggrant.

Specifikationer

Förstärkardel

RMS-uteffekt stereoläge

Främre Kanal (båda kanaler drivna) 175 W per kanal (4 Ω), 1 kHz, 30% THD Total RMS-stereolägeseffekt 350 W (30% THD)

Tuner, uttagsdel

Förinställdt minne FM 30 stationer

AM 15 stationer

Frekvensmodulering (FM)

Frekvensomfång 87,50 MHz till 108,00 MHz (i steg om 50 kHz) Antennuttag 75 Ω (obalanserat)

Amplitudmodulering (AM)

Frekvensomfång 522 kHz till 1629 kHz (i steg om 9 kHz) 520 kHz till 1630 kHz (i steg om 10 kHz)

AUX-ingång RCA-stiftuttag

Skivdelen

Skivor som kan spelas (8 cm eller 12 cm)

CD, CD-R/RW (CD-DA, MP3 ^® )

Pickup

Våglängd 790 nm (CD) Laserstyrka Ingen farlig strålning Lasereffekt CLASS 1

NORSK

USB-standard USB 2.0 full hastighet Mediafilformatstöd MP3 (*.mp3) USB-enhet filsystem FAT12, FAT16, FAT32 USB-port ström 500 mA (max.) Bilthastighet 16 kbps till 320 kbps (uppspelning)

Högtalardel

Typ	2-vägs, 2-elementsystem (basreflex)
Högtalarenhet(er)
Baselement	16 cm kontyp
Diskantelement	6 cm kontyp
Impedans	4 Ω
Utgående ljudtryck	85 dB/W (1 m)
Frekvensomfång	48 Hz till 22 kHz (-16 dB)52 Hz till 20 kHz (-10 dB)
Yttermått (B x H x D)	200 mm x 334 mm x 193 mm
Vikt	2,5 kg

Allmänt

Nätdel	Växelström 220 till 240 V, 50 Hz
Effektförbrukning	58 W
Yttermått (B x H x D)	220 mm x 334 mm x 250 mm
Vikt	2,8 kg
Temperaturområde för drift	0°C till +40°C
Luftfuktighetsområde för drift
	35% till 80% RH (ingen kondens)

Effektförbrukning i standbyläge

0,4 W (ungefär)

Observera:

• Tekniska data kan ändras utan föregående meddelande. Angivna vikter och mått är ungefärliga.
• Den totala harmoniska distorsionen har uppmätts med en digital spektralanalysator.

2 Tryk på [PROGRAM].

Kun med hovedapparatet
