MANUALE UTENTE SC952 KARCHER

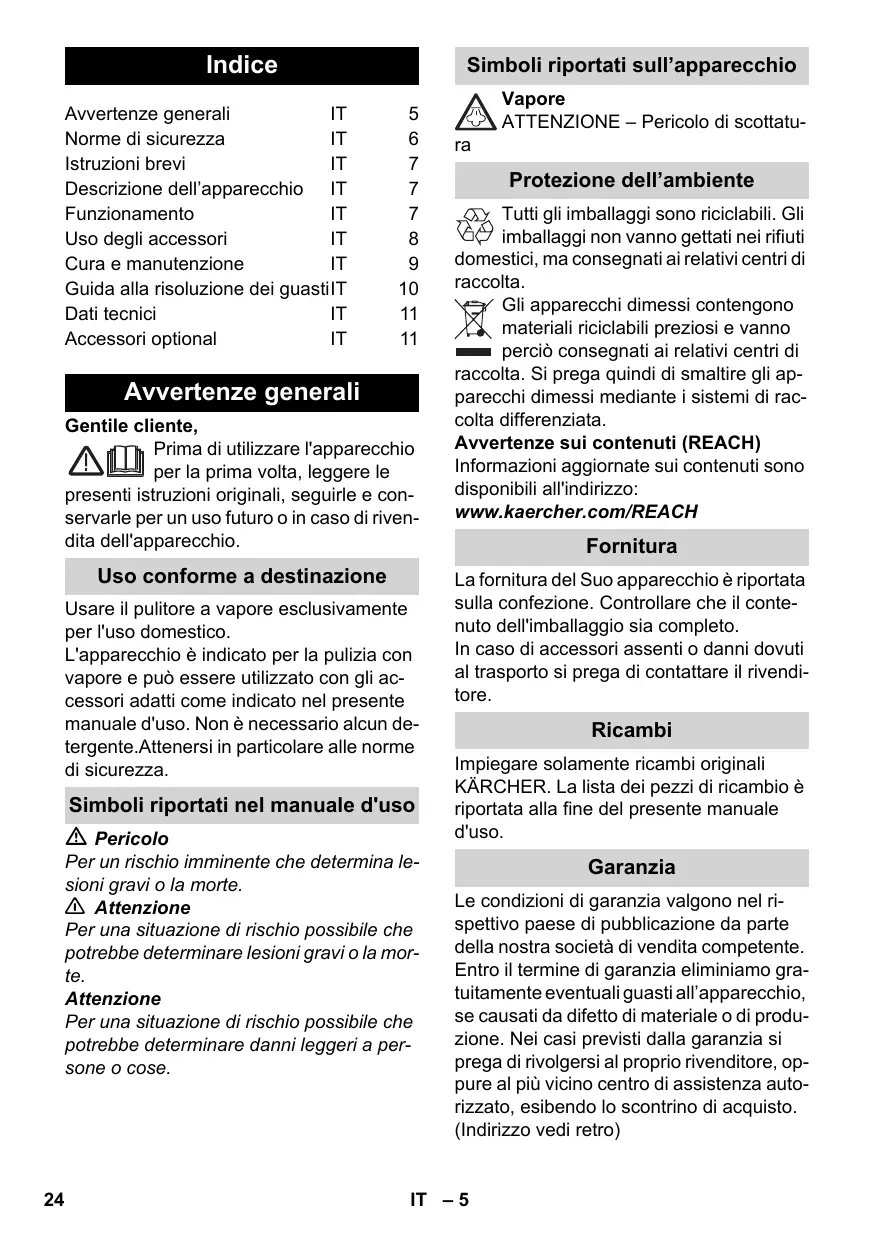

Indice Avvertenze generali Norme di sicurezza Istruzioni brevi Descrizione dell’apparecchio IT Funzionamento Uso degli accessori Cura e manutenzione Guida alla risoluzione dei guastiIT Dati tecnici Accessori optional

Avvertenze generali Gentile cliente, Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio. Uso conforme a destinazione Usare il pulitore a vapore esclusivamente per l'uso domestico. L'apparecchio è indicato per la pulizia con vapore e può essere utilizzato con gli accessori adatti come indicato nel presente manuale d'uso. Non è necessario alcun detergente.Attenersi in particolare alle norme di sicurezza. Simboli riportati nel manuale d'uso Pericolo Per un rischio imminente che determina lesioni gravi o la morte. 몇 Attenzione Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte. Attenzione Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Vapore ATTENZIONE – Pericolo di scottatura Protezione dell’ambiente Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH Fornitura La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Ricambi Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso. Garanzia Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) IT – 5 Norme di sicurezza Pericolo E' vietato l'utilizzo in ambienti a rischio di esplosione. Se l'apparecchio viene usato in zone di pericolo è necessario osservare le disposizioni di sicurezza vigenti. Non utilizzare l'apparecchio in piscine contenenti acqua. L'apparecchio non deve essere utilizzato per la pulizia di apparecchi elettrici come ad es. forni, cappe di aspirazione, forni a microonde, televisori, lampade, fon, caloriferi elettrici, ecc. Verificare il perfetto stato dell'apparecchio e degli accessori prima della messa in funzione. In caso contrario è vietato usarlo. Si prega di controllare in particolare il cavo di alimentazione, il tappo di chiusura di sicurezza ed il tubo vapore. Far sostituire immediatamente il cavo di allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato. Sostituire immediatamente il tubo vapore danneggiato. Usare esclusivamente un tubo vapore raccomandato dal produttore (codice d'ordinazione: vedi elenco ricambi). Non toccare mai la spina e la presa con le mani bagnate. Non usare il vapore per pulire oggetti che contengono sostanze dannose per la salute (p.es. amianto). Non toccare mai il getto di vapore a distanza ravvicinata e non puntarlo su persone o animali (pericolo di scottature). 몇 Attenzione Allacciare l'apparecchio solo ad un collegamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364. Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio. Per l'uso all'interno di ambienti umidi, p. es. bagni, collegare l'apparecchio a prese dotate di interruttore differenziale a monte (salvavita). Prolunghe non adatte possono risultare pericolose. Usare esclusivamente cavi di prolunga protetti contro gli spruzzi d'acqua. Sezione minima: 3x1 mm². Il collegamento tra il cavo di alimentazione ed il cavo prolunga non deve venire a contatto con l'acqua. La protezione contro gli spruzzi d'acqua e la resistenza meccanica deve essere garantita anche dopo l'eventuale sostituzione di giunti del cavo diallacciamento alla rete o del cavo di prolunga. L'operatore deve utilizzare l'apparecchio in modo conforme a destinazione. Deve tener conto delle condizioni presenti in loco e durante il lavoro con l'apparecchio fare attenzione alle persone nelle vicinanze. Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio. I bambini possono utilizzare l'apparecchio soltanto se sono maggiori di 8 anni e vengono supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare. Non lasciare mai l'apparecchio incustodito quando è acceso. Fare attenzione durante la pulizia di pareti piastrellate in presenza di prese. Attenzione Prestare attenzione che il cavo di allacciamento alla rete o il cavo prolunga non vengano danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere i cavi di rete contro il caldo eccessivo, olio e spigoli vivi. Non versare mai solventi, liquidi contenenti solventi o acidi allo stato puro (p.es. detergenti, benzina, diluenti per vernici e acetone) nel serbatoio dell'acqua, in quanto corrodono i materiali dell'apparecchio. Non bloccare la leva vapore durante l'uso. IT – 6

Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio soltanto in ambienti chiusi. Funzionamento Montaggio degli accessori Istruzioni brevi Figure riportate sulla pagina pieghevole 4 1 Staccare il serbatoio dell’acqua. 2 Togliere il coperchio del serbatoio. 3 Riempire il serbatoio dell’acqua, chiudere il tappo del serbatoio. 4 Attaccare il serbatoio dell’acqua. 5 Inserire la spina di alimentazione. Dopo circa 15 secondi il pulitore a vapore è pronto all’uso. 6 Spingere indietro la chiusura, premere la leva vapore. Descrizione dell’apparecchio La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Figure riportate sulla pagina pieghevole 3 A1 Attacco ugello A2 Ugello vapore A3 Leva vapore A4 Chiusura leva vapore (sicurezza bambini) Davanti – Leva vapore bloccata Dietro – Leva vapore sbloccata A5 Pompa di eliminazione calcare manuale A6 Reggicavo A7 Cavo di allacciamento alla rete con connettore B1 Serbatoio dell’acqua B2 Pulsante di sblocco B3 Tappo del serbatoio All'occorrenza (vedi capitolo „Uso degli accessori“) collegare gli accessori necessari alla pistola vapore. Inserire a tal fine le due rientranze dell'accessorio nei naselli dell'ugello vapore e girare in senso orario fino in fondo. Smontaggio degli accessori Pericolo Quando si staccano gli accessori, possono uscire gocce d’acqua bollente! Non staccare mai gli accessori durante l'erogazione di vapore - Pericolo di scottature! Spingere in avanti la leva vapore (leva vapore chiusa). Girare l'accessorio montato in senso antiorario e rimuovere dall'ugello vapore. Riempire il serbatoio acqua Il serbatoio dell'acqua può essere riempito in qualsiasi momento. Avviso: L'utilizzo continuo di acqua distillata reperibile in commercio, rende superflua la decalcificazione dalla caldaia. Scollegare il serbatoio dell'acqua dall'alloggiamento, a tal fine premere i due pulsanti di sbloccaggio verso l’interno e tirare il serbatoio verso il basso. Togliere il coperchio del serbatoio. Riempire il serbatoio dell'acqua con acqua pulita. Attenzione Non aggiungere detergenti o altri additivi! Chiudere il serbatoio dell’acqua con il tappo del serbatoio. Fissare il serbatoio dell'acqua sull'alloggiamento. C1 Ugello a getto concentrato C2 Spazzola rotonda D1 Accessorio lavavetri

IT – 7 Uso degli accessori Accendere l’apparecchio Attenzione Il serbatoio dell'acqua deve essere montato e riempito. 몇 Attenzione Non azionare la pompa di eliminazione calcare. Altrimenti viene pompata dell’acqua nel pulitore che spruzza dall’ugello vapore appena viene inserita la spina. Inserire la spina in una presa elettrica. Nota: Dopo circa 15 secondi il pulitore a vapore è pronto all’uso. Spingere indietro il dispositivo di blocco della leva vapore. Azionare la leva vapore affinché fuoriesca il vapore. Nota: Alla prima messa in funzione dall'ugello vapore potrebbe fuoriuscire una piccola nube di fumo! L'apparecchio necessita un breve tempo di avvio. All'inizio la fuoriuscita di vapore è molto irregolare ed umida e possono fuoriuscire anche singole gocce di acqua. Il flusso di vapore erogato aumenta costantemente fino a raggiungere, dopo un minuto, la quantità massima. Spegnere l’apparecchio Rilasciare la leva vapore. Nota: L’erogazione di vapore non smette immediatamente, bensì si riduce gradualmente. Dopo pochi secondi il vapore non fuoriesce più. Spingere in avanti la leva vapore (leva vapore chiusa). Togliere la spina di alimentazione dalla presa. Avvolgere il cavo di allacciamento alla rete attorno al serbatoio dell'acqua e fissare con il reggicavo. Avvisi importanti per l'uso Pulizia di pavimenti Prima dell'impiego del pulitore a vapore si raccomanda di scopare o di aspirare il pavimento. Così il pavimento viene liberato già prima della pulizia bagnata da particelle di sporco o sciolte. Pulizia di tessutio imbottiture Prima del trattamento con il pulitore a vapore su tessuti, controllare la loro resistenza al vapore facendo una prova in un punto nascosto: vaporizzare prima, quindi fare asciugare e successivamente verificare l'eventuale modifica dei colori e delle forme. Pulizia di superfici rivestite o verniciate Durante la pulizia di superfici verniciate o rivestite di plastica come ad es. mobili della cucina e altri mobili della casa, porte, parquet, si potrebbe staccarsi della cera, del lucido per mobili, rivestimenti in materiale sintetico, vernici o crearsi macchie. Durante la pulizia di queste superfici mettere sotto vapore un panno e strofinare con questo sopra le superfici. Attenzione Non puntare mai il vapore su bordi incollati, poichè i listelli incollati si potrebbero staccare. Non usare l'apparecchio per la pulizia di pavimenti in legno o su parquet non sigillati. Pulizia di vetri Riscaldare il vetro della finestra in presenza di basse temperature esterne, soprattutto d’inverno, vaporizzando l'intera superficie di vetro. In questo modo si prevengono delle tensioni sulla superficie che determinano la rottura del vetro. Attenzione Non orientare il vapore verso i punti sigillati del telaio della finestra per non danneggiarli. IT – 8

Cura e manutenzione Ugello vapore Usare l'ugello vapore senza accessori, – per l'eliminazione di odori e pieghe provenienti da indumenti appesi applicando il vapore da una distanza di 10-20 cm. – per spolverere le piante. Mantenere in questo caso una distanza di 20-40 cm. – per spolverare in umido vaporizzando leggermente un panno per poterlo passare sui mobili. Ugello a getto concentrato Quanto più vicino questo si trova sul punto sporco tanto maggiore sarà l'effetto pulente poiché la temperatura ed il vapore sono ai massimi livelli alla fuoriuscita dell'ugello. Particolarmente pratico per la pulizia di punti difficilmente accessibili, giunti, raccordi, scarichi, lavabi, WC, persiane o riscaldamenti. Forti depositi di calcare possono essere trattati con dell'aceto o acido citrico prima della pulizia a vapore facendo agire per 5 minuti. Spazzola rotonda Spazzolando è possibile rimuovere più facilmente delle impurità resistenti. Attenzione Non adatto per la pulizia di superfici sensibili. Accessorio lavavetri Impiego: Finestre, specchi Superfici vetrate della cabina doccia Altre superfici lisce Usando la bocchetta vapore passare il vapore uniformemente sulla superficie in vetro da una distanza di circa 20 cm. Passare il labbro di gomma dell'accessorio lavavetri sulla superficie vetrata pulendo dall'alto verso il basso. Asciugare il labbro di gomma ed il bordo inferiore del vetro con un panno ad ogni passata.

Pericolo Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo. Decalcificazione Dato che nell'apparecchio si deposita calcare, si raccomanda di decalcificare l'apparecchio con i seguenti intervalli (PS=pieni serbatoio): Avviso: L'utilizzo continuo di acqua distillata reperibile in commercio, rende superflua la decalcificazione dalla caldaia. Durezza I acqua dolce II media III duro IV molto duro ° dH

Avviso: Informarsi sulla durezza dell’acqua presso l’ufficio tecnico comunale oppure l'ente di erogazione idrica locale. Inizio dell’eliminazione del calcare Togliere la spina di alimentazione dalla presa. Lasciare raffreddare il pulitore a vapore. Rimuovere l'inserto dall'ugello vapore. Per farlo, inserire una moneta nell’attacco ugelli e girarla in senso antiorario e staccare quindi l’attacco ugelli. 몇 Attenzione Per escludere danni all’apparecchio usare esclusivamente prodotti autorizzati da KÄRCHER. Utilizzare gli stick decalcificanti KÄRCHER per la decalcificazione (n. d'ordine 6.295-206). Prima di applicare la soluzione decalcificante, leggere le istruzioni di dosaggio sulla confezione. Attenzione Attenzione durante il riempimento e lo svuotamento del pulitore a vapore. La soluzione decalcificante può aggredire le superfici delicate. Versare nel serbatoio dell'acqua la soluzione anticalcare. IT – 9 Chiudere il serbatoio dell’acqua con il tappo del serbatoio. Fissare il serbatoio dell'acqua sull'alloggiamento. Premere la pompa di eliminazione calcare per circa un minuto premendo il pulsante ad intervalli regolari finché la soluzione decalcificante fuoriesce dall’ugello vapore aperto (si consiglia di farlo su un lavandino). Staccare il serbatoio dell'acqua, svuotarlo e sciacquarlo con acqua pulita. Lasciare agire la soluzione anticalcare per 8 ore nell'apparecchio. Risciacquo del calcare sciolto Riempire il serbatoio dell'acqua con acqua pulita. Chiudere il serbatoio dell’acqua con il tappo del serbatoio. Fissare il serbatoio dell'acqua sull'alloggiamento. Attenzione Non inserire la spina d’alimentazione! Azionare la pompa di eliminazione calcare per un minuto per far fuoriuscire l’acqua dal pulitore. Raccogliere l’acqua nel lavandino. Tenere l’apparecchio sopra ad un lavandino ed inserire ora la spina di rete. 몇 Attenzione Spruzzi d’acqua bollente – pericolo di scottatura! Premere la leva vapore e far fuoriuscire il vapore per due minuti in un lavandino. Inserire di nuovo l’attacco ugelli nell’ugello vapore e fissare l’attacco ugelli girandolo in senso orario. Il pulitore a vapore è pronto all'uso. Guida alla risoluzione dei guasti Spesso i guasti sono riconducibili a cause di poca entità e possono essere eliminati facilmente osservando le seguenti istruzioni. In caso di dubbi o di guasti non riportati qui di seguito si prega di rivolgersi al servizio assistenza autorizzato. Pericolo Eventuali interventi di riparazione vanno eseguiti esclusivamente dal servizio assistenza autorizzato. Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo. Flusso di vapore ridotto Formazione di calcare nell'apparecchio. Eliminare il calcare. Durante l’uso il vapore diminuisce / assenza di vapore Il serbatoio dell'acqua è vuoto. Aggiungere acqua È impossibile premere la leva vapore Il dispositivo di blocco / sicurezza bambini blocca la sicura dell'interruttore vapore. Spingere indietro il dispositivo di blocco della leva vapore. Otturazione ugello vapore Rimuovere l'inserto dall'ugello vapore. Per farlo, inserire una moneta nell’attacco ugelli e girarla in senso antiorario e staccare quindi l’attacco ugelli. Pulire l'inserto dell'ugello. Mettere brevemente in funzione l'apparecchio. Inserire di nuovo l’attacco ugelli nell’ugello vapore e fissare l’attacco ugelli girandolo in senso orario. Termostato di sicurezza Se per errore il regolatore di pressione e il termostato della caldaia si guastano l’apparecchio si surriscalda, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente. IT – 10

Dati tecnici Collegamento elettrico Tensione Grado di protezione Classe di protezione Prestazioni Potenza calorifica Dimensioni Serbatoio dell’acqua Lunghezza Larghezza Altezza Peso (senza accessori) 220-240 V 1~50 IP X4 1600 W 0,25

Con riserva di modifiche tecniche! Accessori optional Codice d’ordinazione Corredo spazzola tonda 2.863-058 4 pz. per ugello a getto concentrato Corredo spazzola rotonda con 2.863-061 setole in ottone per la rimozione di sporco particolarmente ostinato. Ideale su superfici non sensibili. Spazzole tonde con raschietto2.863-140 Spazzole rotonde con due file di setole resistenti al calore ed un raschietto. Non indicato per superfici sensibili. Stick decalcificanti (9 pezzi) 6.295-206
