BEDIENUNGSANLEITUNG SC952 KARCHER

Symbole auf dem Gerät

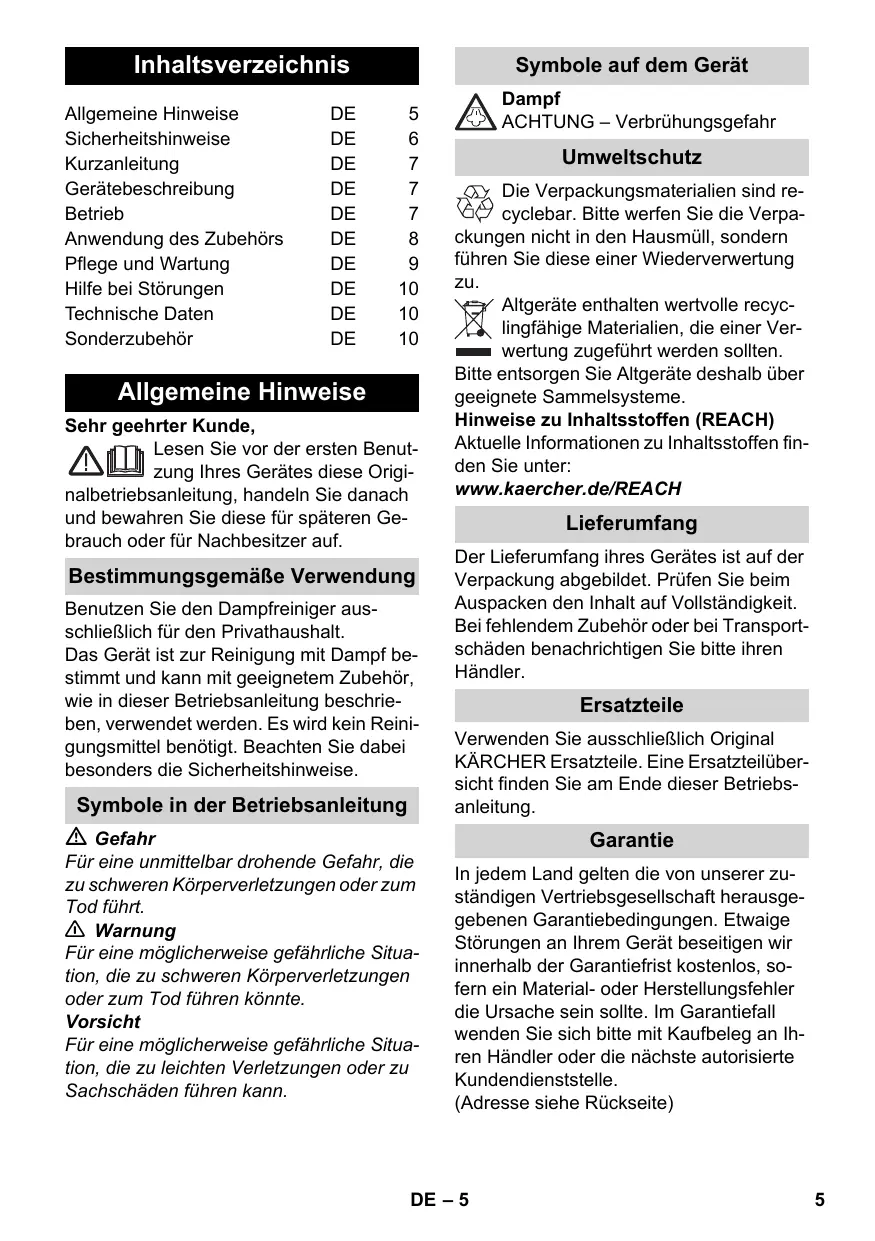

Allgemeine Hinweise Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Benutzen Sie den Dampfreiniger ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Es wird kein Reinigungsmittel benötigt. Beachten Sie dabei besonders die Sicherheitshinweise. Symbole in der Betriebsanleitung Dampf ACHTUNG – Verbrühungsgefahr Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH Lieferumfang Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler. Ersatzteile Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung. Gefahr Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 Warnung Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte. Vorsicht Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann. Garantie In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) DE – 5

Sicherheitshinweise Gefahr Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. Beim Einsatz des Gerätes in Gefahrbereichen sind die entsprechenden Sicherheitsvorschriften zu beachten. Das Gerät nicht in Schwimmbecken verwenden, die Wasser enthalten. Das Gerät darf nicht verwendet werden zur Reinigung von Elektrogeräten z.B. Backofen, Dunstabzugshaube, Mikrowelle, Fernsehern, Lampe, Fön, elektrische Heizung usw. Das Gerät und das Zubehör vor Benutzung auf ordnungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Bitte überprüfen Sie besonders Netzanschlussleitung, Sicherheitsverschluss und Dampfschlauch. Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen. Beschädigten Dampfschlauch unverzüglich austauschen. Es darf nur ein vom Hersteller empfohlener Dampfschlauch (Bestellnummer siehe Ersatzteilliste) verwendet werden. Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Keine Gegenstände abdampfen, die gesundheitsgefährdende Stoffe (z.B. Asbest) enthalten. Den Dampfstrahl nie aus kurzer Entfernung mit der Hand berühren oder auf Menschen oder Tiere richten (Verbrühungsgefahr). 몇 Warnung Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde. Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

In feuchten Räumen, z.B. Badezimmer, das Gerät nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter betreiben. Ungeeignete Verlängerungsleitungen können gefährlich sein. Nur eine spritzwassergeschützte Verlängerungsleitung mit einem Querschnitt von mindestens 3x1 mm² verwenden. Die Verbindung von Netzstecker und Verlängerungsleitung darf nicht im Wasser liegen. Beim Ersetzen von Kupplungen an Netzanschluss- oder Verlängerungsleitung müssen der Spritzwasserschutz und die mechanische Festigkeit gewährleistet bleiben. Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt sind oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist. Das Gerät niemals unbeaufsichtigt lassen, solange das Gerät in Betrieb ist. Vorsicht bei der Reinigung von gefliesten Wänden mit Steckdosen. Vorsicht Darauf achten, dass Netzanschlussoder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen. DE – 6 Niemals Lösungsmittel, lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren (z.B. Reinigungsmittel, Benzin, Farbverdünner und Azeton) in den Kessel füllen, da sie die am Gerät verwendeten Materialien angreifen. Den Dampfhebel bei Betrieb nicht festklemmen. Das Gerät vor Regen schützen. Nicht im Außenbereich lagern. Kurzanleitung Abbildungen siehe Ausklappseite 4 1 Wassertank abnehmen. 2 Tankdeckel abnehmen. 3 Wassertank füllen, Tankdeckel schließen. 4 Wassertank befestigen. 5 Netzstecker einstecken. Nach circa 15 Sekunden ist der Dampfreiniger einsatzbereit. 6 Verriegelung nach hinten schieben, Dampfhebel drücken. Gerätebeschreibung Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler. Abbildungen siehe Ausklappseite 3 A1 Düseneinsatz A2 Dampfdüse A3 Dampfhebel A4 Verriegelung Dampfhebel (Kindersicherung) Vorne – Dampfhebel gesperrt Hinten – Dampfhebel frei A5 Manuelle Entkalkungspumpe A6 Kabelhalter A7 Netzanschlussleitung mit Netzstecker B1 Wassertank B2 Entriegelungstaste B3 Tankdeckel C1 Punktstrahldüse C2 Rundbürste D1 Fensterabzieher Betrieb Zubehör montieren Bei Bedarf (siehe Kapitel „Anwendung des Zubehörs“), benötigtes Zubehör mit der Dampfdüse verbinden. Dazu die beiden Aussparungen des Zubehörs auf die Nasen der Dampfdüse stecken und im Uhrzeigersinn bis zum Anschlag drehen. Zubehör trennen Gefahr Beim Trennen von Zubehörteilen kann heißes Wasser heraustropfen! Trennen Sie die Zubehörteile nie während Dampf ausströmt – Verbrühungsgefahr! Verriegelung des Dampfhebels nach vorne schieben (Dampfhebel gesperrt). Montiertes Zubehör gegen den Uhrzeigersinn drehen und von der Dampfdüse abziehen. Wassertank füllen Der Wassertank kann jederzeit gefüllt werden. Hinweis: Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig. Den Wassertank vom Gehäuse trennen, dazu die beiden Entriegelungstasten nach innen drücken und den Wassertank nach unten abziehen. Tankdeckel abnehmen. Wassertank mit Frischwasser füllen. Vorsicht Kein Reinigungsmittel oder andere Zusätze einfüllen! Wassertank mit Tankdeckel schliessen. Wassertank am Gehäuse befestigen. Gerät einschalten Vorsicht Der Wassertank muss montiert und gefüllt sein. 몇 Warnung Betätigen Sie nicht die Entkalkungspumpe. Sie pumpen sonst Wasser in das Gerät, DE – 7

dass beim Einstecken des Netzsteckers aus der Dampfdüse spritzt. Netzstecker in eine Steckdose stecken. Hinweis: Nach circa 15 Sekunden ist der Dampfreiniger funktionsbereit. Verriegelung des Dampfhebels nach hinten schieben. Den Dampfhebel betätigen, damit Dampf ausströmt. Hinweis: Bei Erstinbetriebnahme kann aus der Dampfdüse eine kleine Rauchwolke austreten! Das Gerät benötigt eine kurze Einlaufzeit. Zu Beginn ist der Dampfaustritt sehr unregelmäßig und feucht, auch einzelne Wassertropfen können austreten. Die ausströmende Dampfmenge nimmt stetig zu bis nach ca. einer Minute die maximale Menge erreicht wird. Gerät ausschalten Dampfhebel los lassen. Hinweis: Der Dampfaustritt stoppt nicht sofort, sondern nimmt stetig ab. Nach wenigen Sekunden tritt kein Dampf mehr aus. Verriegelung des Dampfhebels nach vorne schieben (Dampfhebel gesperrt). Netzstecker aus der Steckdose ziehen. Netzanschlussleitung um den Wassertank wickeln und mit dem Kabelhalter befestigen. Anwendung des Zubehörs Wichtige Anwendungshinweise Bodenflächen reinigen Es wird empfohlen vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit. Reinigung von Textilien oder Polstern Vor Behandlung mit dem Dampfreiniger bitte immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Zuerst Eindampfen, dann trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Reinigung von beschichteten oder lackierten Oberflächen Beim Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen, Parkett können sich Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe lösen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen. Vorsicht Dampf nicht auf verleimte Kanten richten, da sich der Umleimer lösen könnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden verwenden. Glasreinigung Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe, in dem Sie die gesamte Glasoberfläche leicht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glasbruch führen können. Vorsicht Dampf nicht auf die versiegelten Stellen des Fensterrahmens richten, um diese nicht zu beschädigen. Dampfdüse Die Dampfdüse ohne Zubehör benutzen, – zum Beseitigen von Gerüchen und Falten aus hängenden Kleidungsstücken, indem Sie diese aus einer Entfernung von 10-20 cm bedampfen. – zum Entstauben von Pflanzen. Hierbei einen Abstand von 20-40 cm halten. – zum feuchten Staubwischen, indem ein Tuch kurz eingedampft wird und damit über Möbel gewischt wird. Punktstrahldüse Je näher die Punktstrahldüse an der verschmutzen Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am höchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Starke Kalkablagerungen können vor dem Dampfreini- DE – 8 gen mit Essig oder Zitronensäure beträufelt werden, 5 Minuten einwirken lassen, danach abdampfen. Rundbürste Durch Bürsten können damit hartnäckige Verschmutzungen leichter entfernt werden. Vorsicht Nicht geeignet zur Reinigung empfindlicher Flächen. Fensterabzieher Anwendung: – Fenster, Spiegel – Glasflächen an Duschkabinen – sonstige glatte Oberflächen Dampfen Sie die Glasfläche aus einer Entfernung von ca. 20 cm gleichmäßig mit der Dampfdüse ein. Ziehen Sie die Glasfläche bahnenweise von oben nach unten mit der Gummilippe des Fensterabziehers ab. Wischen Sie die Gummilippe und den unteren Fensterrand nach jeder Bahn mit einem Tuch trocken. Pflege und Wartung Gefahr Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen. Entkalken Da sich Kalk im Gerät festsetzt, empfehlen wir das Gerät in folgenden Abständen zu entkalken (TF=Tankfüllungen): Hinweis: Bei kontinuierlicher Verwendung von handelsüblichem destilliertem Wasser ist kein Entkalken des Kessels notwendig. Härtebereich I weich II mittel III hart IV sehr hart ° dH mmol/l TF

0-1,3 35 7-14 1,3-2,5 30 14-21 2,5-3,8 20 >21 >3,8 15 Hinweis: Die Härte des Leitungswassers können Sie bei Ihrem Wasserwirtschaftsamt oder den Stadtwerken erfragen. Start des Entkalkens Netzstecker aus der Steckdose ziehen. Dampfreiniger abkühlen lassen. Düseneinsatz von der Dampfdüse entfernen. Dazu den Düseneinsatz mit einer Münze gegen den Uhrzeigersinn drehen und den Düseneinsatz heraus ziehen. 몇 Warnung Verwenden Sie ausschließlich Produkte, die von KÄRCHER freigegeben sind, um eine Schädigung des Gerätes auszuschließen. Verwenden Sie zum Entkalken die KÄRCHER Entkalkersticks (Bestell-Nr. 6.295-206). Beachten Sie beim Ansetzen der Entkalkerlösung die Dosierungshinweise auf der Verpackung. Vorsicht Vorsicht beim Befüllen und Entleeren des Dampfreinigers. Die Entkalkerlösung kann empfindliche Oberflächen angreifen. Die Entkalkerlösung in den Wassertank füllen. Wassertank mit Tankdeckel schliessen. Wassertank am Gehäuse befestigen. Die Entkalkungspumpe circa eine Minute in regelmäßigen Pumpbewegungen drücken, bis die Entkalkungslösung aus der offenen Dampfdüse austritt (am besten über einem Waschbecken). Den Wassertank lösen, leeren und mit klarem Wasser ausspülen. Die Entkalkerlösung 8 Stunden im Gerät einwirken lassen. Ausspülen des gelösten Kalks Wassertank mit Frischwasser füllen. Wassertank mit Tankdeckel schliessen. Wassertank am Gehäuse befestigen. Vorsicht Nicht den Netzstecker einstecken! Zuerst eine Minute Wasser mit der Entkalkungspumpe durch das Gerät in ein Waschbecken pumpen. Das Gerät über ein Waschbecken halten und erst jetzt den Netzstecker einstecken. DE – 9

몇 Warnung Heiße Wasserspritzer – Verbrühungsgefahr! Den Dampfhebel drücken und das Gerät zwei Minuten lang in ein Waschbecken abdampfen lassen. Den Düseneinsatz wieder in die Dampfdüse stecken und den Düseneinsatz im Uhrzeigersinn fest drehen. Der Dampfreiniger ist einsatzbereit. Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst. Gefahr Reparaturarbeiten am Gerät dürfen nur vom autorisierten Kundendienst durchgeführt werden. Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen. Verringerte Dampfmenge Technische Daten Elektrischer Anschluss Spannung Schutzgrad Schutzklasse Leistungsdaten Heizleistung Maße Wassertank Länge Breite Höhe Gewicht (ohne Zubehör) 220-240 V 1~50 Hz IP X4 1600 W 0,25 l 190 mm 100 mm 280 mm 1,2 kg Technische Änderungen vorbehalten! Gerät ist verkalkt. Gerät entkalken. Sonderzubehör Dampf lässt bei der Arbeit nach / kein Dampf Kein Wasser im Wassertank. Wasser nachfüllen. Dampfhebel lässt sich nicht drücken. Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert. Verriegelung des Dampfhebels nach hinten schieben. Dampfdüse ist verstopft Düseneinsatz von der Dampfdüse entfernen. Dazu den Düseneinsatz mit einer Münze gegen den Uhrzeigersinn drehen und den Düseneinsatz heraus ziehen. Düseneinsatz reinigen. Gerät kurz in Betrieb nehmen.

Den Düseneinsatz wieder in die Dampfdüse stecken und den Düseneinsatz im Uhrzeigersinn fest drehen. Sicherheitsthermostat Fällt der Druckregler und das Kesselthermostat im Fehlerfall aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostats an den zuständigen KÄRCHER Kundendienst. Bestellnummer Rundbürstenset 2.863-058 4 Rundbürsten für die Punktstrahldüse Rundbürstenset mit Messing- 2.863-061 borsten Zum Entfernen von hartnäckigem Schmutz. Ideal auf unempfindlichen Oberflächen. Rundbürste mit Schaber 2.863-140 Rundbürste mit zwei Reihen hitzebeständiger Borsten und einem Schaber. Nicht geeignet auf empfindlichen Oberflächen. Entkalkersticks (9 Stück) 6.295-206 DE – 10 Contents General information Safety instructions Quick Reference Description of the Appliance Operation How to Use the Accessories Maintenance and care Troubleshooting Technical specifications Special accessories Symbols on the machine
