MANUALE UTENTE EL-2901RH SHARP

ITALIANO ...... Pagina 34

ESEMPI DI CALCOLO ...... Pagina 84

SVENSKA Sida 42

RÄKNEEXEMPEL Sida 84

NEDERLANDS ...... Pagina 50

REKENVOORBEELDEN ...... Pagina 85

MANUALE DI ISTRUZIONI

BRUKSANVISNING

GEBRUIKSAANWIJZING

La presa della corrente deve essere installata in prossimità dell'apparecchio ed essere facilmente accessibile.

Observera!

corriente: CA: 220V–230V, 50Hz

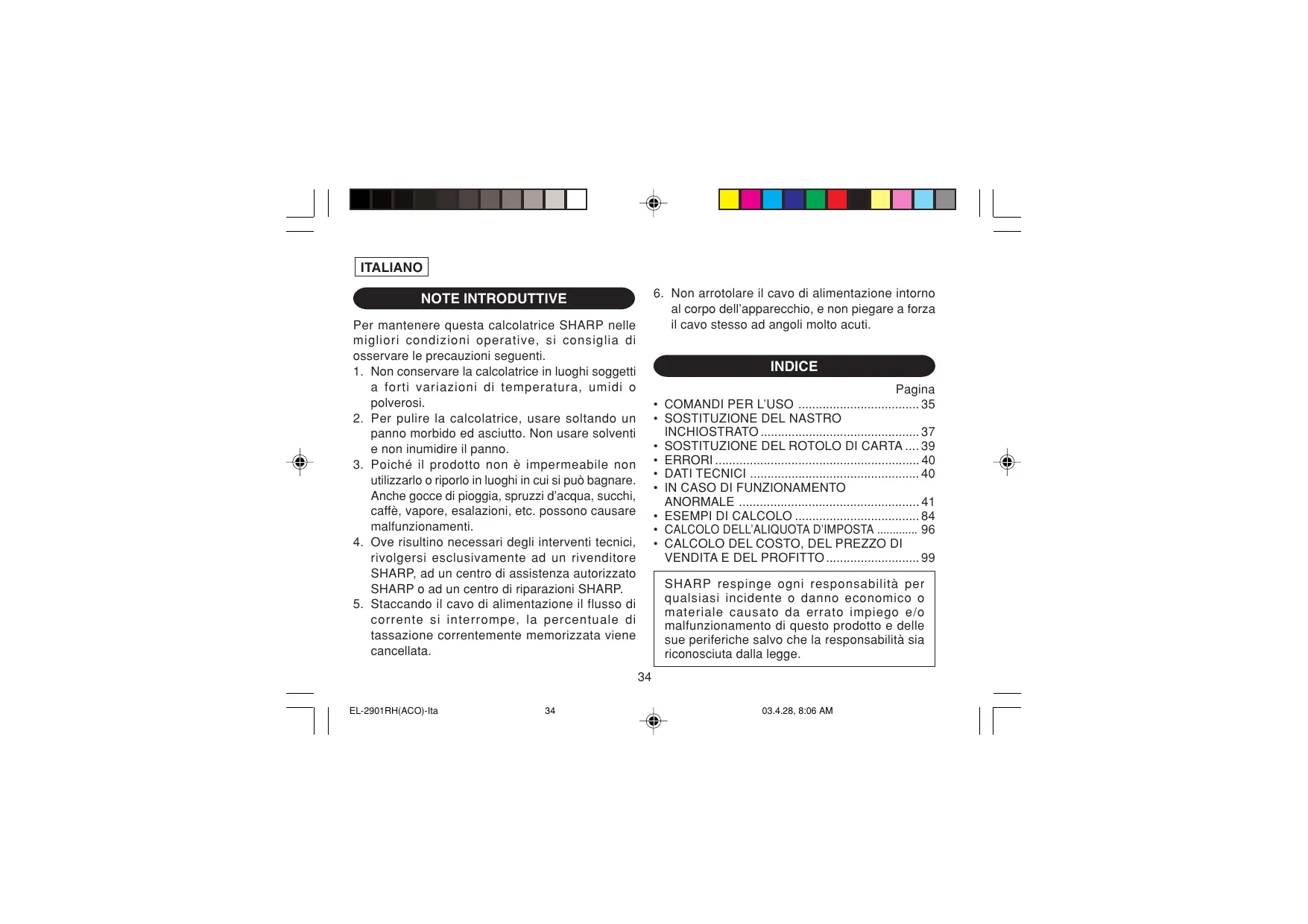

Per mantenere questa calcolatrice SHARP nelle migliori condizioni operative, si consiglia di osservare le precauzioni seguenti.

1. Non conservare la calcolatrice in luoghi soggetti a forti variazioni di temperatura, umidi o polverosi.
2. Per pulire la calcolatrice, usare soltando un panno morbido ed asciutto. Non usare solventi e non inumidire il panno.
3. Poiché il prodotto non è impermeabile non utilizzarlo o riporlo in luoghi in cui si può bagnare. Anche gocce di pioggia, spruzzi d'acqua, succhi, caffè, vapore, esalazioni, etc. possono causare malfunzionamenti.
4. Ove risultino necessari degli interventi tecnici, rivolgersi esclusivamente ad un rivenditore SHARP, ad un centro di assistenza autorizzato SHARP o ad un centro di riparazioni SHARP.

5. Staccando il cavo di alimentazione il flusso di corrente si interrompe, la percentuale di tassazione correntemente memorizzata viene cancellata.

6. Non arrotolare il cavo di alimentazione intorno al corpo dell'apparecchio, e non piegare a forza il cavo stesso ad angoli molto acuti.

INDICE

Pagina

• COMANDI PER L'USO 35
- SOSTITUZIONE DEL NASTRO INCHIOSTRATO .... 37
• SOSTITUZIONE DEL ROTOLO DI CARTA .... 39
- ERRORI 40
• DATI TECNICI 40
• IN CASO DI FUNZIONAMENTO ANORMALE 41
• ESEMPI DI CALCOLO 84
• CALCOLO DELL'ALIQUOTA D'IMPOSTA ..... 96
• CALCOLO DEL COSTO, DEL PREZZO DI VENDITA E DEL PROFITTO 99

SHARP respinge ogni responsabilità per qualsiasi incidente o danno economico o materiale causato da errato impiego e/o malfunzionamento di questo prodotto e delle sue periferiche salvo che la responsabilità sia riconosciuta dalla legge.

COMANDI PER L'USO

INTERRUTTORE; SELETTORE FRA MODALITÀ DI STAMPA E MODALITÀ DI CONTADDENDI:

"OFF": Apparecchio spento

“•”: Apparecchio acceso. Disposto su modalità di non-stampa.

“P”: Apparecchio acceso. Disposto su modalità di stampa.

“P•IC”: Apparecchio acceso. Disposto su modalità di stampa e di contaddendi.

Per l'addizione e la sottrazione, ad ogni successiva pressione del tasto + si aggiunge una unità alla cifra di conteggio degli addendi, e ad ogni successiva pressione del tasto - viene sottratta una unità alla cifra di conteggio degli addendi.

• Il conteggio viene stampato al momento della visualizzazione del risultato del calcolo.
• L'indicazione del contatore può essere cancellata agendo una volta sul tasto * o due volte sul tasto %CE %CE.

Nota: Il contatore ha una capacità massima di 3 cifre (fino a ±999). Superata questa cifra il

conteggio ricomincia da zero.

SELETTORE DI ARROTONDAMENTO:

Esempio: Posizionare il selettore della posizione della virgola decimale su 2.

$$ 4 \div 9 = 0, 4 4 4 \dots , 5 \div 9 = 0, 5 5 5 \dots $$

	4 ÷ 9 =	5 ÷ 9 =
↑	0.45	0.56
5/4	0.44	0.56
↓	0.44	0.55

Nota: Eseguendo dei calcoli in successione per mezzo dei tasti ☒ o ÷ la virgola decimale cambia di posizione in relazione al calcolo.

Se il selettore di posizione della virgola decimale è posizionato su “F”, il risultato viene sempre arrotondato (↓).

SELETTORE FRA LA MODALITÀ DI TOTALE FINALE E LA MODALITÀ DI PREDISPOSIZIONE DELLA PERCENTUALE:

"GT": Totale finale

“•”: Posizione neutra

"RATE SET": Predisposizione della percentuale

• Digitare la percentuale di aggiunta della tassa e premere il tasto TAX+.
• Si possono memorizzare sino ad un massimo di 4 cifre (la virgola non viene contata).
• Si può memorizzare una sola percentuale. Memorizzandone una nuova percentuale, quella precedente viene cancellata.

F63210A

SELETTORE FRA LA MODALITÀ DEI DECIMALE E LA MODALITÀ DI ADDIZIONE:

“6 3 2 1 0”: Determina il numero di cifre decimali del risultato.

“F”: Con il selettore siu questa posizione, i risultati vengono visualizzati con il sistema a virgola mobile.

“A”: La virgola decimale per le addizioni e sottrazioni viene posizionata automaticamente sulla seconda cifra a partire dalla cifra più bassa del numero digitato. L'impiego della modalità di addizione permette l'addizione e la sottrazione di numeri senza la digitazione della virgola decimale. L'uso dei tasti ⚙, ✕ e ÷ esclude automaticamente tale modalità di addizione, e i risultati vengono quindi stampati correttamente, con la virgola nella posizione determinata dalla posizione del selettore

corrispondente.

TASTO D'AVANZAMENTO DELLA CARTA

TASTO DI NON ADDIZIONE O DI TOTALE PARZIALE

TASTO DI CANCELLAZIONE O DI CANCELLAZIONE DELLA DIGITAZIONE

TASTO DEL TOTALE

TASTO DI UGUALE

TASTO DI INVERSIONE DEL SEGNO:

Per cambiare il segno algebrico di un numero (da positivo a negativo o viceversa).

TASTO DI RICHIAMO E CANCELLAZIONE DELLA MEMORIA

TASTO DI INCLUSIONE DELLA TASSA

TASTO DI VISUALIZZAZIONE PRE-TASSA

TASTO DEL TOTALE GENERALE

TASTO DI DIGITAZIONE DEL COSTO:

Agire su questo tasto prima di digitare la cifra del costo.

SELL

TASTO DI DIGITAZIONE DEL PREZZO DI VENDITA:

Agire su questo tasto prima di digitare la cifra del prezzo di vendita.

MGN

TASTO DI DIGITAZIONE DEL PROFITTO:

Agire su questo tasto prima di digitare la cifra del profitto desiderato.

DISPLAY

Formato del display:

$$ 1 2 3, 4 5 6, 7 8 9, 0 1 2 \frac {M}{\cdot E} $$

Simboli:

M : Compare quando si inserisce un numero in memoria.

- : Compare davanti ad un numero negativo.

- : Compare quando vi è un totale generale in memoria.

E : Compare in caso di errori operativi, o quando il numero di cifre da visualizzare supera il limite massimo consentito.

* Tutti i simboli disponibili sono stati visualizzati qui insieme a scopo esemplificativo, ma i simboli stessi non compaiono mai simultaneamente sullo schermo.

SOSTITUZIONE DEL NASTRO INCHIOSTRATO

Se, con il nastro inchiostrato correttamente inserito, la stampa risulta sfocata procedere alla sostituzione del nastro.

Rullo inchiostrato: Tipo EA-772R

ATTENZIONE

L'AGGIUNTA DI INCHIOSTRO AL RULLO INCHIOSTRATO O L'USO DI UN RULLO DIVERSO DA QUELLO RACCOMANDATO PUO' CAUSARE GRAVI DANNI ALLA STAMPANTE.

1) Spegnere la calcolatrice (interruttore di accensione su "OFF").
2) Togliere il coperchio della stampante (fig. 1).
3) Afferrare la parte superiore del nastro inchiostrato e togliere il rullo stesso tirandolo prima verso se stessi e poi verso l'alto (fig. 2).
4) Installare il nuovo rullo inchiostrato nella sua posizione corretta. Verificare che il rullo del nastro inchiostrato sia inserito saldamente e ben a fondo (fig. 3).
5) Rimettere il coperchio della stampante.

Pulizia del meccanismo di stampa Se dopo un certo tempo d'uso della calcolatrice la stampa diviene opaca, pulire il cilindro di stampa nel modo descritto qui di seguito:

1) Togliere il coperchio della stampante ed il nastro inchiostrato.
2) Inserire il rotolo di carta e far avanzare la carta fino a quando l'estremità fuoriesce sul davanti

del meccanismo di stampa.

3) Appoggiare una piccola spazzola (tipo spazzolino da denti) leggermente a contatto del cilindro di stampa e pulire il cilindro facendolo avanzare tramite azione sul tasto ↑.
4) Rimettere il nastro inchiostrato e il coperchio della calcolatrice.

Note: • Non far girare a mano il cilindro di stampa; ciò potrebbe causare danni all'apparechio.

SOSTITUZIONE DEL ROTOLO DI CARTA

Non inserire assolutamente rotoli di carta se la carta stessa risulta strappata. Ciò può causare l'inceppamento della carta. Prima di inserire la carta, tagliare sempre con le forbici il bordo d'inserimento.

1) Inserire nell'apertura il bordo di guida del rotolo di carta (Fig. 1).
2) Attivare l'apparecchio e far avanzare la carta agendo sul tasto [↑] (Fig. 2).
3) Sollevare il portacarta di metallo e inserire il rotolo di carta nel supporto portacarta (Fig. 3).

In vari casi possono verificarsi eccedenze nel numero di cifre visualizzabile sul quadrante, o altre condizioni di errore. In tali casi sul quadrante compare l'indicazione "E". Il contenuto della memoria fino al momento in cui si verifica l'errore viene mantenuto.

Se, quando si verifica l'errore, compare il messaggio "0·E" e viene stampata in rosso l'indicazione "----" si deve usare il tasto 1CE per azzerare la calcolatrice.

Inoltre, in casi molto rari, la stampa in corso può interrompersi, e sul quadrante comparire il simbolo "E". Non si tratta di una disfunzione ma di un fenomeno che si verifica quando la calcolatrice si trova esposta a forti elettromagnetismi, o elettricità statica, da sorgenti esterne circostanti. In tali casi, agire sul tasto % per ripristinare la calcolatrice e ripetere il calcolo dall'inizio.

Condizioni d'errore:

1. Se la parte intera di un risultato supera le 12 cifre.
2. Cuando la parte entera de los contenidos de la Se la parte intera del contenuto della memoria consiste in più di 12 cifre.
   (Es. *M 9999999999999 M+ 1 M+)
3. Dividendo un qualsiasi numero per zero. (Es. 5 ÷ 0 =)

DATI TECNICI

Capacità di calcolo: 12 cifre

Alimentazione: a corrente alternata a 220V–230V, 50 Hz

SEZIONE DELLA STAMPANTE

Stampante: Stampante meccanica Velocità di stampa: Ca. 2,1 righe/sec. (alla temperatura di 25°C, quando viene stampata l'indicazione "741.9 + ". La velocità di stampa può variare in relazione al numero di righe ed al tipo di cifre da stampare) Carta da stampa: 57 – 58 mm di larghezza 80 mm diametro esterno (max.)

Gamma utile delle temperature

di funzionamento: da 0°C a 40°C

Consumo: 41 mA

Dimensioni: 193 (largh.) × 256 (prof.) × 62,5 (alt.) mm

Peso: ca. 1,0 kg

Accessori: 1 rotolo di carta, 1 nastro inchiostrato (montato), manuale di istruzioni

AVVERTENZA

LA TENSIONE UTILIZZATA DEVE ESSERE QUELLA SPECIFICATA SULLA CALCOLATRICE. L'USO DELLA CALCOLATRICE CON UNA TENSIONE MAGGIORE DI QUELLA SPECIFICATA È PERICOLOSO E PUÒ PROVOCARE INCENDI O ALTRI TIPI DI INCIDENTI CHE CAUSANO DANNI. NON CI RITERREMO RESPONSABILI PER NESSUN DANNO RISULTANTE DA UN USO DELLA CALCOLATRICE CON TENSIONE DIVERSA DA QUELLA SPECIFICATA.

Se la calcolatrice si trova esposta e forti disturbi di origine elettromagnetica o in caso di urti particolarmente violenti, o nel momento in cui il cavo di alimentazione viene inserito nella presa di corrente alternata di rete, la calcolatrice può iniziare a funzionare in modo anormale, al punto che, ma in casi molto rari, tutti i tasti, ivi compresi il tasto di accensione ed il tasto di cancellazione possono non rispondere all'azione di pressione esercitata sugli stessi.

In tali casi staccare il cavo di alimentazione dalla presa di corrente alternata di rete, attendere circa 5 secondi e procedere nuovamente al collegamento alla sorgente di alimentazione, prima di riaccendere l'apparecchio.

OBSERVERA VID ANVÄNDNING

1. Regolare il selettore della virgola decimale come specificato in ciascum esempio.

Salvo indicazione contraria, il selettore di arrotondamento deve essere lasciato nella posizione "5/4".

1. Salvo indicazione contraria, il selettore fra la modalità del totale generale e la modalità di predisposizione della percentuale deve essere predisposto sulla posizione “•”.

2. Salvo indicazione contraria, il selettore fra la modalità di stampa e la modalità di contaddendi deve essere predisposto sulla posizione "P".

3. Agire sempre due volte sul tasto %CE %CE prima di cominciare qualsiasi calcolo.

4. Se si effettua un errore nel corso della digitazione agire su 1CE o su e digitare poi la cifra corretta.

5. Dopo la digitazione di una certa cifra, agire su COST, SELL o MGN per attivare la modalità di calcolo del costo, del prezzo di vendita o del profitto, rispettivamente. Se si effettuano calcoli di altro tipo, agire prima due volte sul tasto %CE %CE per disattivare la modalità di calcolo del costo, del prezzo di vendita o del profitto.

6. Le seguenti procedure esemplificative sono elencate nel modo seguente, salvo diverse indicazioni.

RÄKNEEXEMPEL

DE SUMAS Y RESTAS / RIPETIZIONE DI

ADDIZIONE E SOTTRAZIONE / REPETERAD

ADDITION OCH SUBTRAKTION / HERHAALD

OPTELLEN EN AFTREKKEN / ADIÇÃO E

SUBTRAÇÃO REPETIDA / TOISTUVA YHTEEN-

JA VÄHENNYSLASKU / ПОВТОРЯЮЩЕЕСЯ

СЛОЖЕНИЕ И ВЫЧИТАНИЕ

123 + 123 + 123 + 456 - 100 - 100 =

F63210A

OperationVorgangOpérationOperaciónOperazioneOperationBedieningOperaçãoToimintoОперация(1)	DisplayAnzeigeAffichageExhibiciónDisplayPå skärmenDisplayExibiçãoNäyttöДисплей(2)	PrintAusdruckImpressionImpresiónStampaUtskriftAfdrukImpressãoTulostusПечать(3)
123+	123.	123·+
+	246.	123·+
+	369.	123·+
456+	825.	456·+
100-	725.	100·-
-	625.	100·-
*		625·*
	625.

ADDITION AND SUBTRACTION WITH ADD MODE / ADDITION UND SUBTRAKTION IN DER ADDITIONSBETRIEBSART / ADDITION ET SOUSTRACTION AVEC MODE D'ADDITION / SUMA Y RESTA CON MODO DE SUMA / ADDIZIONE E SOTTRAZIONE CON MODALITÀ DI ADDIZIONE / ADDITION OCH SUBTRAKTION MED LÄGET ADD / OPTELLEN EN AFTREKKEN MET DE DECIMAAL- INVOEGINGSFUNCTIE / ADIÇÃO E SUBTRAÇÃO COM MODO DE ADIÇÃO / YHTEEN- JA VÄHENNYS LISÄYSMUODOLLA / СЛОЖЕНИЕ И ВЫЧИТАНИЕ В РЕЖИМЕ СЛОЖЕНИЯ

$$ 1 2. 4 5 + 1 6. 2 4 + 1 9. 3 5 - 5. 2 1 = $$

F63210A

(1)	(2)	(3)
*11245 +	12.45	12·45 +
1624 +	28.69	16·24 +
1935 +	48.04	19·35 +
521 -	42.83	5·21 -
*		002······
	42.83	42·83 *

*1 : □ was not used in the entries.
*1 : Bei der Eingabe □ wurde nicht verwendet.
*1 : La □ n'a pas été utilisée dans les entrées.
*1 : La □ no ha sido usada en los registros.
*1 : □ non è stato usato nelle entrate.
*1 : □ användes inte vid inmatning.
*1 : □ werd niet gebruikt bij het invoeren van het getal.
*1 : □ não foi usado nas entradas.
*1 : □ ei ole käytetty näppäiltäessä.
*1 : □ не использовалась при вводе данных.

MIXED CALCULATIONS / GEMISCHTE BERECHNUNGEN / CALCUL COMPLEXE / CÁLCULOS MIXTOS / CALCOLI MISTI / BLANDAD RÄKNING / GEMENGDE BEREKENINGEN / CÁLCULOS MISTOS / SEKALAISIA LASKUTOIMITUKSIA / СМЕШАННЫЕ ВЫЧИСЛЕНИЯ

A. 5 × 2 + 12 = OFF • P P•IC ON F63210A

(1)	(2)	(3)
5 ×	5.	5 · ×
2 =		2 · =
	10.	10 · *
+	10.	10 · +
12 +	22.	12 · +
*		002 ·s·s
	22.	22 · *
10 +	10.	10·+
2 +	12.	2·+
×	12.	12·×
5 =		5·=
	60.	60·*

CONSTANT / KONSTANTE / CALCULS AVEC CONSTANTE / CONSTANTES / COSTANTE / KONSTANTRÄKNING / CONSTANTE / CONSTANTE / VAKIO / KOHCTAHTA

A. 62.35 × 11.11 = ① 62.35 × 22.22 = ②

F63210A

(1)	(2)	(3)
62.35 ×	62.35	62·35 ×
11.11 =		11·11 =
	692.7085	692·7085 * 1
22.22 =		22·22 =
	1,385.417	1,385·417 * 2

ESEMPIO 1: Impostare il 5% di aliquota d'imposta. Calcolare l'imposta del 5% su 800\$ e calcolare il totale.

ESEMPIO 2: Calcolare l'importo totale per l'aggiunta dell'aliquota d'imposta del 5% alla somma di 840\e 525\.

Determinazione del prezzo del costo in caso di un profitto del 30% su un prezzo di vendita stabilito a \$ 500.

① Prezzo di vendita ② Margine
③ Costo (prezzo di acquisto)

EXEMPEL 1:

ESEMPIO 2: Determinazione del prezzo di vendita in caso di un profitto del 30% su un prezzo di acquisto (costo) di \$ 350.

① Costo (prezzo di acquisto)
② Margine ③ Prezzo di vendita

Determinazione del margine in caso di un prezzo di acquisto di \350 con un prezzo di vendita stabilito a \ 500.

① Costo (prezzo di acquisto)
② Prezzo di vendita ③ Margine Calcolare inoltre il profitto per un costo di \$ 250.

EXEMPEL 3:

Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.
