MANUALE UTENTE BOCP7D88SW AMAZON

Monitor per gaming da 24 o 27 pollici, FHD 1080P, 165 Hz, compatibile con VESA, sincronizzazione adattativa, risposta da 1 ms

Istruzioni per la sicurezza....64

Contenuto della confezione 65

Illustrazione dei componenti....65

Approntamento del monitor....66

Uso del monitor....67

Pulizia e manutenzione....72

Risoluzione dei problemi....73

Dati tecnici....74

Significato dei simboli 75

Avvisi legali....76

Feedback e Aiuto 77

Istruzioni per la sicurezza

Leggere le seguenti istruzioni con attenzione e conservarle.

1. Usare solo l'adattatore di alimentazione in dotazione al monitor. Non utilizzare l'adattatore di alimentazione con altri prodotti.
2. Non collocare il monitor vicino a una finestra. L'esposizione alla pioggia, a umidità o alla luce solare diretta può causare danni gravi al monitor.
3. Non coprire le aperture di ventilazione sulla parte posteriore del monitor con oggetti quali quotidiani, tovaglie o tende.
4. Non premere sullo schermo LCD. Premendo con forza eccessiva sul display lo si danneggerebbe irreparabilmente.
5. Non rimuovere l'involucro e non tentare di riparare il monitor. Tutte le operazioni di manutenzione devono essere eseguite da un tecnico autorizzato.
6. Conservare il monitor in un ambiente a temperatura compresa tra -20 e -60 °C. Se lo si conserva a temperature oltre questi limiti, il monitor può danneggiarsi irreversibilmente.
7. Scollegare immediatamente l'adattatore di alimentazione del monitor dalla presa di corrente e contattare un tecnico autorizzato se:

A. Il cavo che collega il monitor al computer è usurato o danneggiato
B. Si versano liquidi sul monitor o quest'ultimo viene esposto alla pioggia
C. Il monitor o l'involucro è danneggiato

1. Questo apparecchio non è adatto all'uso in luoghi in cui è probabile che siano presenti bambini.

2. Leggere le presenti istruzioni per assicurare l'installazione sicura e corretta e l'interconnessione dell'apparecchio.

3. La connessione monitor/spina di alimentazione serve da dispositivo di scollegamento. Il dispositivo di scollegamento deve rimanere facilmente utilizzabile.

4. Il monitor deve essere alimentato alla tensione e corrente indicate sulla targa dati. Se non si è sicuri dei valori della tensione e corrente erogate dalle prese di corrente, consultare il rivenditore o la società dell'energia elettrica.

5. Se l'adattatore di alimentazione del monitor è dotato di una spina tripolare, usarlo con una presa di corrente collegata all'impianto di messa a terra.

6. Il monitor è previsto esclusivamente per l'uso in locali chiusi e asciutti.

AVVERTENZA

Rischio di soffocamento. Tenere tutto il materiale d'imballaggio fuori della portata dei bambini e di animali domestici – il materiale può essere pericoloso (per es., può causare un soffocamento).

Istruzioni per l'ascolto in sicurezza

Per prevenire possibili lesioni all'apparato uditivo:

Non ascoltare ad alto volume per lunghi periodi di tempo
Aumentare il volume gradualmente anziché passare a un livello molto alto subitaneamente
Non aumentare oltre il volume dopo averlo regolato in modo da poter ascoltare chiaramente e comodamente senza distorsioni.

Contenuto della confezione

Monitor
Braccio di supporto
▶ Base del braccio di supporto

▶ Guida alla configurazione veloce
Adattatore di alimentazione
Cavo HDMI

Illustrazione dei componenti

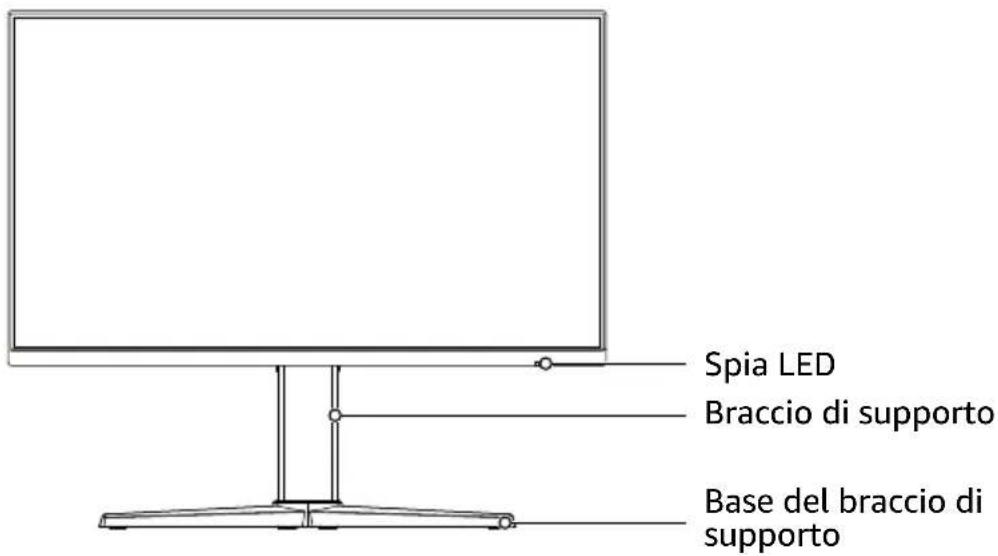

Monitor da 24 e 27 pollici- Parte anteriore

Spia LED Braccio di supporto Base del braccio di supporto

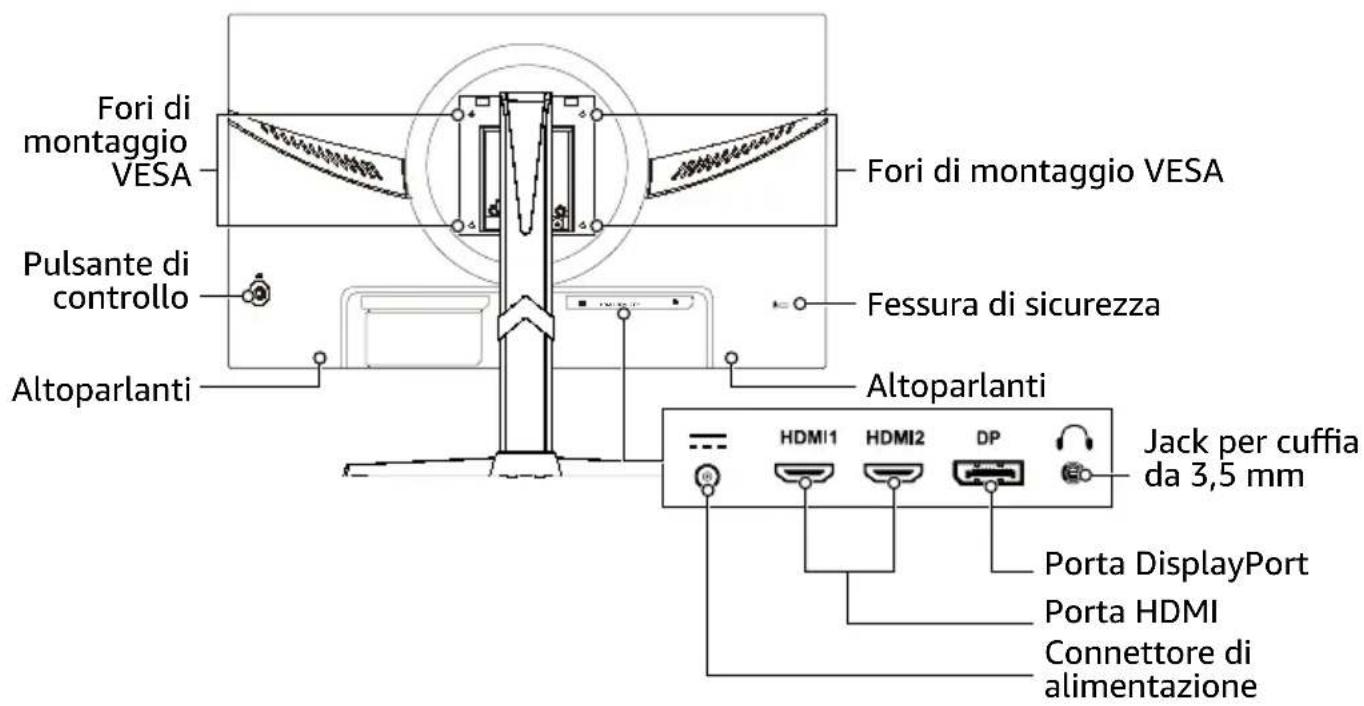

Monitor da 24 e 27 pollici- Parte posteriore

Fori di montaggio VESA Pulsante di controllo Altoparlanti Fori di montaggio VESA Fessura di sicurezza Altoparlanti HDMI1 HDMI2 DP Jack per cuffia da 3,5 mm Porta DisplayPort Porta HDMI Connettore di alimentazione

Approntamento del monitor

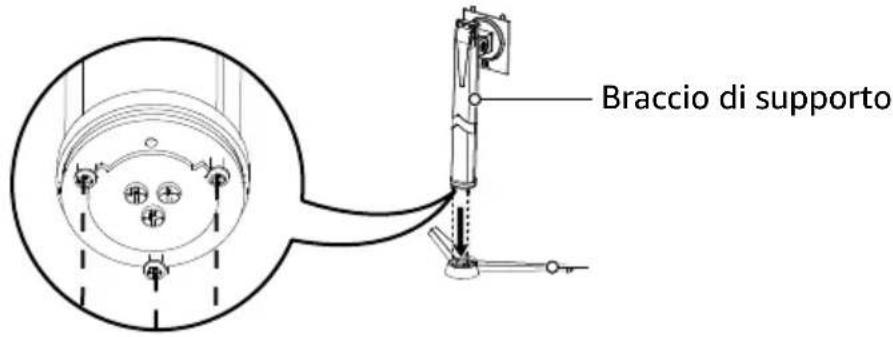

Fissaggio della base al monitor

1. Collocare con attenzione il monitor con lo schermo rivolto in giù su una superficie morbida per evitare di graffiarlo.
2. Allineare i bulloni sul braccio di supporto ai fori sulla base e poi ruotare il braccio in senso antiorario per bloccare tra di loro i due componenti.

Braccio di supporto

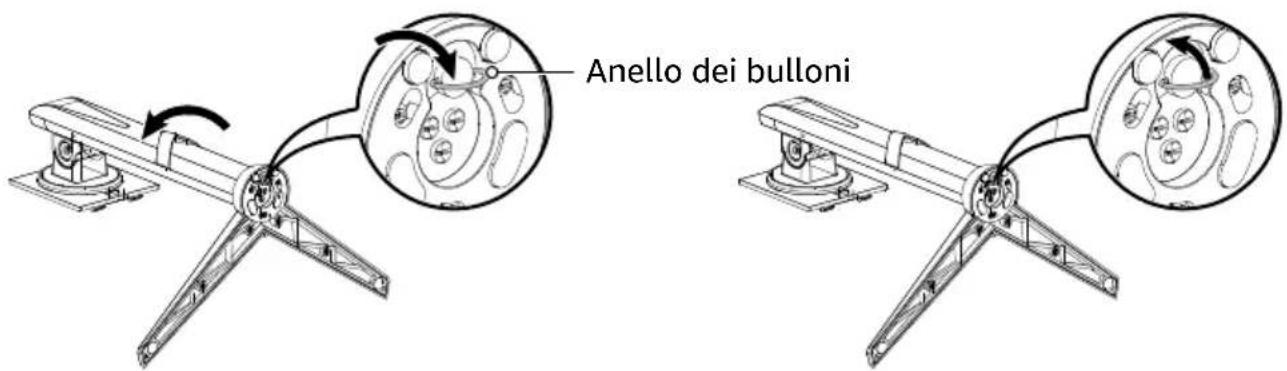

1. Girare in senso orario l'anello dei bulloni presente sulla parte inferiore della base serrandolo bene e poi ripiegarlo in giù.

Anello dei bulloni

1. Inserire ad angolo il braccio sulla parte posteriore del monitor e spingerlo in posizione.

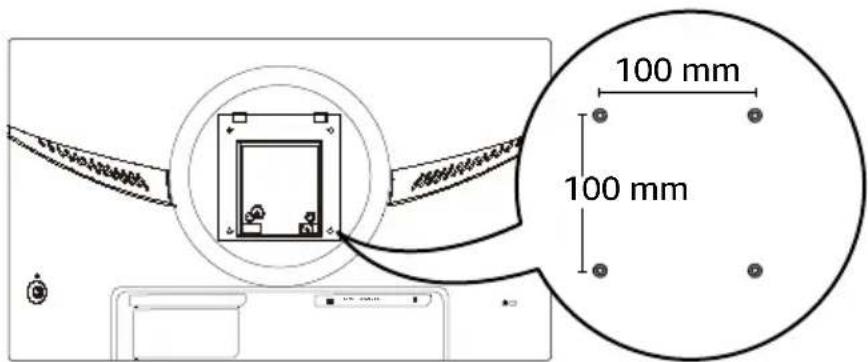

Installazione con un kit di montaggio a parete

Usare un kit di montaggio VESA (non in dotazione) adatto per una disposizione dei fori distanziati di 100 mm l'uno dall'altro e include quattro viti M4 × 10 mm per fissare il monitor a un supporto.

100 mm 100 mm

Uso del monitor

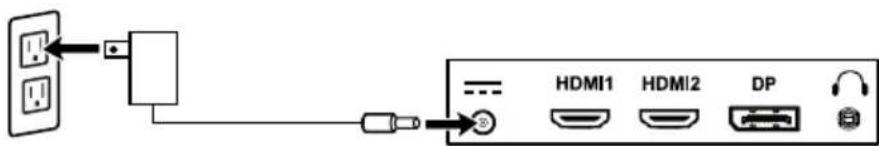

Accensione del monitor

1. Collegare l'adattatore di alimentazione all'apposito connettore del monitor e il cavo di alimentazione a una presa di corrente.

1. Per accendere il monitor, premere e rilasciare ⏻ il pulsante di controllo.

2. Per spegnere il monitor, premere senza rilasciare ⏻ il pulsante di controllo.

Pulsante di controllo

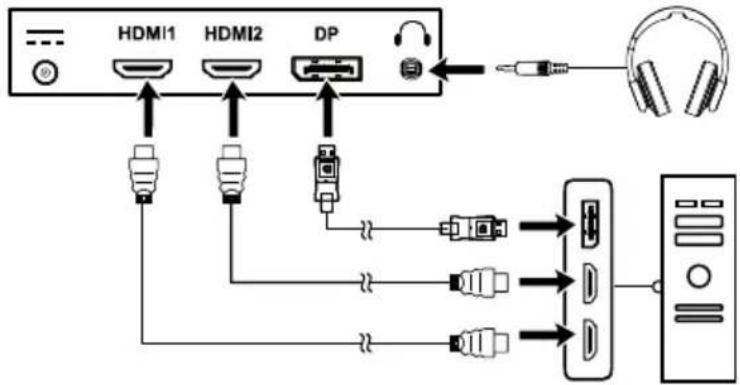

Collegamento a un computer

1. Spegnere il computer e il monitor e poi scollegarne i cavi di alimentazione.
2. Scegliere una modalità di collegamento:

▶ DisplayPort (qualità ottimale): collegare un cavo DisplayPort (non in dotazione) alla porta DP del computer.
HDMI (qualità superiore): collegare un cavo HDMI (non in dotazione) alla porta HDMI del computer.

1. Collegare il computer e il monitor ai rispettivi cavi di alimentazione.
2. Accendere il monitor e il computer. Il monitor selezionerà automaticamente il tipo di segnale d'ingresso. Se necessario, scegliere il tipo di segnale d'ingresso selezionando Sistema > Input nel menu del monitor. Per maggiori informazioni vedere la sezione "Uso del pulsante di controllo" a pagina 70.

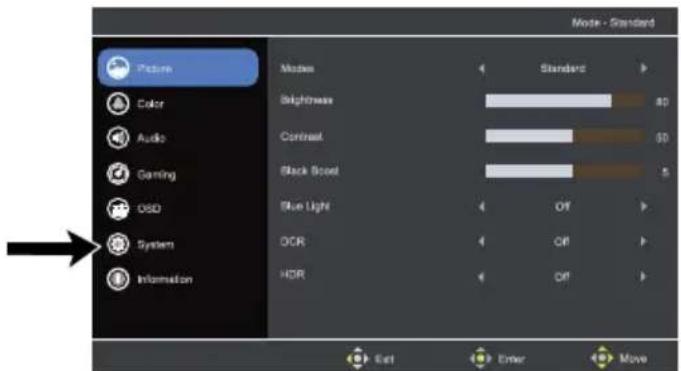

Picture Color Audio Gaming OSD System Information Modes Brightness Contrast Black Boost Blue Light DDR HDR Standard 80 50 5 Off Off Off Ext Enter Move

Regolazione dell'angolo visivo

Quando si regola l'inclinazione del monitor, evitare di toccare lo schermo e tenere ferma la base per evitare che il monitor si ribalti.

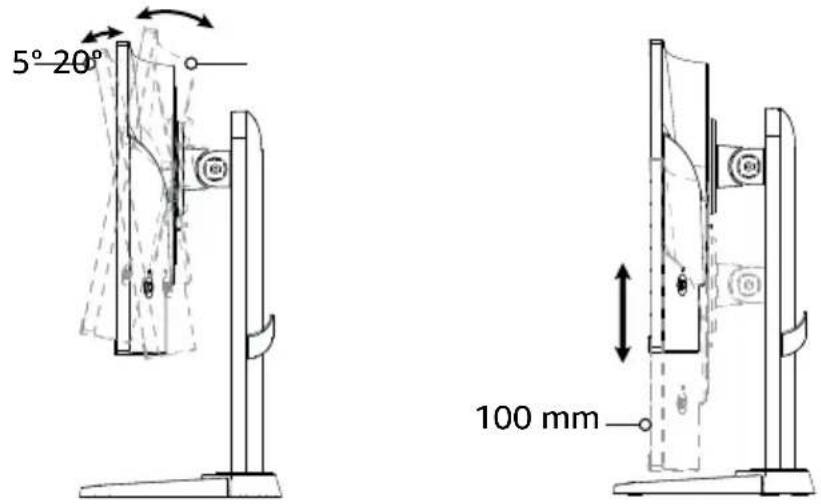

Indietro/avanti e altezza

Il monitor è inclinabile in avanti fino a 5° o indietro fino a 20°, mentre l'altezza è regolabile fino a 100 mm; per regolarla spingere il monitor in su o giù.

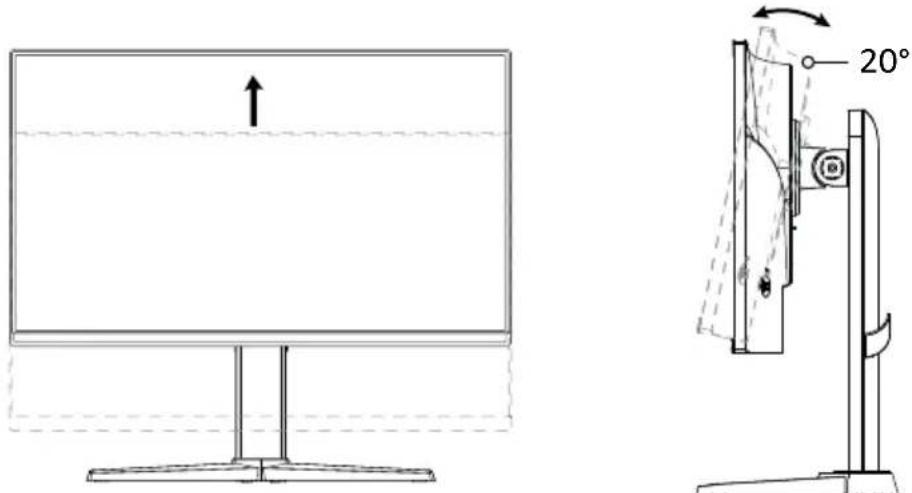

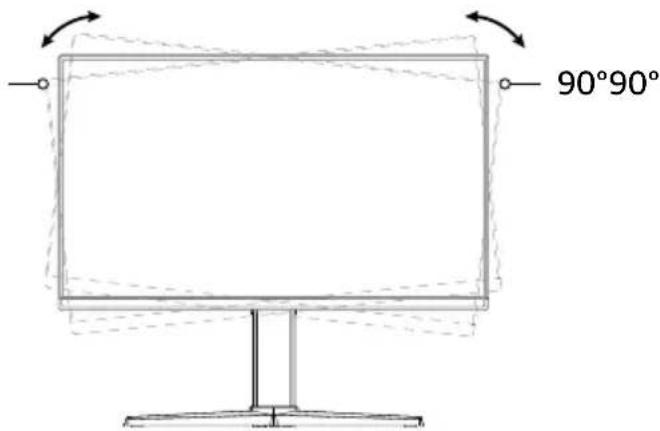

Orientamento

1. Sollevare il monitor alla massima altezza e poi inclinarlo all'indietro a un angolo di 20°.

1. Ruotarlo in senso orario o antiorario di 90°.

90°90°

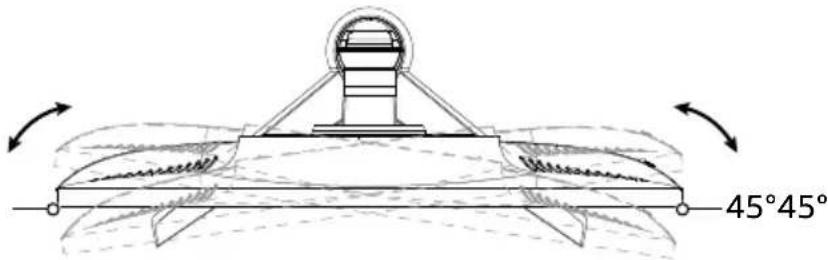

Brandeggio

Girare il monitor in senso orizzontale, fino a 45° a sinistra o a destra, per ottenere l'angolo visivo più comodo.

45°45°

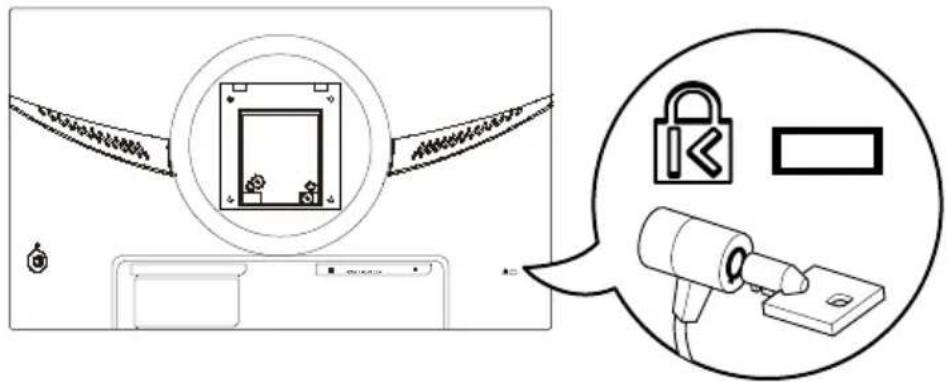

Installazione di un cavo con lucchetto

Il monitor può essere assicurato a un oggetto fisso mediante un cavo con lucchetto (non in dotazione).

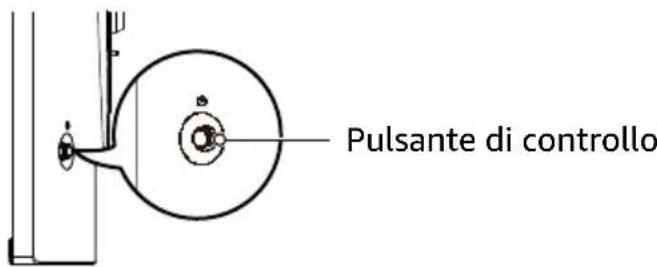

Uso del pulsante di controllo

Usare il pulsante di controllo per navigare nel menu principale del monitor:

Premere e rilasciare: per accendere il monitor o aprire il menu quando il monitor è acceso.
Premere senza rilasciare: per spegnere il monitor.
Su/Giù/Sinistra/Destra: premere per aprire il menu e poi usare le frecce direzionali per regolare le impostazioni. Al termine, premere a Sinistra per tornare indietro di un livello fino a chiudere il menu.

Pulsante di controllo

Regolazione delle impostazioni

Premere e rilasciare il pulsante di controllo o premerlo in su, giù, a sinistra o a destra per aprire il menu principale. Usare le opzioni dei menu Immagine, Colore, Audio, Gioco, OSD (on-screen display), Sistema e Informazioni per regolare le impostazioni del monitor.

Al termine, premere ripetutamente il pulsante di controllo a sinistra per uscire dal menu principale. Vedere “Uso del pulsante di controllo” per maggiori informazioni su come navigare nel menu.

Immagine

Modalità: per ottimizzare la qualità dell'immagine per contenuti di natura generale. Scegliere fra Azione, Gara, Sport, Utente, Standard, ECO, Grafica e HDR.
Luminosità: per regolare il bilanciamento tra tonalità chiare e scure. Scegliere un valore da 0 (luminosità minima) a 100 (luminosità massima).
Contrasto: per regolare il livello di differenza tra aree chiare e scure. Scegliere un valore da 0 (contrasto minimo) a 100 (contrasto massimo).
Potenz. nero: per amplificare l'ampiezza dei livelli di colore scuro, schiarendo il nero. Quanto più alto è il livello tanto maggiore è l'amplificazione.
Luce blu: per attivare il filtro della luce blu regolandone il rapporto.
DCR (Dynamic Contrast Ratio): per regolare la retroilluminazione dell'immagine visualizzata.
HDR (High Dynamic Range): per disattivare la modalità HDR o impostarla su automatico. Il valore predefinito è Spento.

Colore

▶ Gamma: per regolare la luminanza. il valore predefinito è 2.2 (valore standard per Windows).
Spazio colore: scegliere tra sRGB, Rec. 709, HDR, EBU, SMPTE-C e Standard. Il valore predefinito è Standard.
Temp. Colore: per regolare la temperatura del colore. Scegliere fra Caldo, Normale, Freddo e Utente. Il valore predefinito è Caldo.

Audio

Volume: per regolare il volume.
▶ Mute: per attivare o disattivare l'audio.

Gioco

Over Drive: per prevenire sfocature di movimenti veloci nelle immagini. Scegliere fra Spento, Normale e Estremo.
Adaptive-Sync: per eliminare movimenti violenti e a singhiozzo. Il valore predefinito è ATTIVA.
MPRT: per attivare o disattivare MRPT (tempo di risposta dell'immagine in movimento). Il valore predefinito è Spento.
Num freq aggiorn: per visualizzare la frequenza di aggiornamento dello schermo.
Punto di mira: per visualizzare un bersaglio sullo schermo nei giochi con armi da fuoco.

Input: per selezionare la sorgente del segnale fra quelle disponibili.
Sorgente auto: per avviare la ricerca automatica delle sorgenti del segnale d'ingresso disponibili.
Schermo intero: per selezionare il rapporto schermo.
Display Data Channel (DDC) / Command Interface (CI): per impostare le opzioni del monitor mediante un software installato nel computer.

Informazioni

Per visualizzare informazioni base sul monitor.
Ripristina tutto: per ripristinare tutte le impostazioni ai valori predefiniti in fabbrica.

Pulizia e manutenzione

Per pulire lo schermo:

1. Spegnere il monitor e scollegare l'adattatore di alimentazione dalla presa di corrente.
2. Spruzzare una soluzione detergente priva di solventi su un passo umido e passarlo delicatamente sullo schermo.

ATTENZIONE

Non spruzzare né versare alcun liquido direttamente sullo schermo o sulla mascherina del display.
Non utilizzare detergenti a base di ammoniaca o alcol sullo schermo o sulla mascherina del display.

Risoluzione dei problemi

Problema

Nessuna immagine (il LED è acceso)

Soluzioni

Accertarsi che il computer sia acceso.
Accertarsi che il cavo (DisplayPort o HDM) sia collegato correttamente e saldamente al monitor e al computer.
Accertarsi che il cavo non sia danneggiato. Aprire il menu per aumentare i valori Luminosità e Contrasto o ripristinare il monitor alle impostazioni predefinite.
Accertarsi di avere selezionato la sorgente corretta del segnale d'ingresso. Dal menu, andare a Sistema > Input.

Problema

Nessuna immagine (il LED è spento)

Soluzioni

Accertarsi che l'adattatore di alimentazione sia collegato a una presa di corrente sotto tensione.
Premere senza rilasciare il pulsante di controllo per accendere il monitor.

Problema

Immagine anomala

Soluzioni

Sorgenti diverse del segnale d'ingresso possono avere rapporti schermo diversi. Regolare il rapporto schermo (opzione Schermo intero) dal menu.

Problema

I colori visualizzati sono anomali.

Soluzioni

Controllare che la connessione del cavo (DisplayPort o HDMI) sia salda.
Accertarsi che il cavo (DisplayPort o HDMI) non sia danneggiato e non vi siano pin piegati sui connettori.
▶ Provare a usare un altro cavo.
Regolare l'impostazione Modalità o Temp. Colore per modificare i colori.

Problema

Nessun suono o il volume è troppo basso.

Soluzioni

Accertarsi che gli altoparlanti del monitor non siano spenti.
▶ Aumentare il volume sul computer.

Monitor da 24 pollici

Sistema di pilotaggio LCD a colori TFT
Dimensioni dell'immagine visualizzabile	23,8 pollici in larghezza (60 cm)
Passo dei pixel 0,2745 mm (A) x 0,2745 mm (V)
Tempo di risposta MPRT di 1 ms (nitidezza dei movimenti attivata)
Intervallo di scansione orizzontale	HDMI: 30–224 kHzDisplayPort: 30–224 kHz
Intervallo di scansione verticale	HDMI: 48–165 HzDisplayPort: 48–165 Hz
Dimensioni di scansione (max)	Orizzontale: 527 mmVerticale: 296 mm
Numero di colori 16,7 milioni
Risoluzione max 1920 x 1080 a	165 Hz (HDMI/DP)
Plug & Play VESA DDCCI/DDC2B
Consumo di potenza	Acceso: 18 W (valore tipico)In standby: ≤ 0,5 WSpento: ≤ 0,3 W
Tipi di connettore	HDMI 2.0 x 2VGA (D-Sub) x 1Uscita audio: jack da 3,5 mm (uscita per cuffia)
Video	Interfaccia HDMIInterfaccia DP
Alimentazione Ingresso: 100–240 V~ 50/60 Hz
Condizioni ambientali	Temperatura di funzionamento: da 0 a 40 °CTemperatura di immagazzinamento: da -20 a 60 °CUmidità di funzionamento: dal 20% all' 80%
Schema VESA 100 x 100 mm

Nota – I dati sul consumo di potenza sono basati su condizioni di prova standard ErP.

Nota – I dati sul consumo di potenza sono basati su condizioni di prova standard ErP.
Monitor da 27 pollici

Include B0CP7SGVBB/B0CP7RHXM1/B0CP7SV7XV/B0CP916DFX
Sistema di pilotaggio LCD a colori TFT
Dimensioni dell'immagine visualizzabile	27 pollici in larghezza (69 cm)
Passo dei pixel 0,3114 mm (A) x 0,3114 mm (V)
Tempo di risposta MPRT di 1 ms (nitidezza dei movimenti attivata)
Intervallo di scansione orizzontale	HDMI: 30–224 kHzDisplayPort: 30–224 kHz
Intervallo di scansione verticale	HDMI: 48–165 HzDisplayPort: 48–165 Hz
Dimensioni di scansione (max)	Orizzontale: 598 mmVerticale: 336 mm
Numero di colori 16,7 milioni
Risoluzione max 1920 x 1080 a	165 Hz (HDMI/DP)
Plug & Play VESA DDCCI/DDC2B
Consumo di potenza	Acceso: 21 W (valore tipico)In standby: ≤ 0,5 WSpento: ≤ 0,3 W
Tipi di connettore	HDMI 2.0 x 2VGA (D-Sub) x 1Uscita audio: jack da 3,5 mm (uscita per cuffia)
Video	Interfaccia HDMIInterfaccia DP
Alimentazione Ingresso: 100–240 V~ 50/60 Hz
Condizioni ambientali	Temperatura di funzionamento: da 0 a 40 °CTemperatura di immagazzinamento: da -20 a 60 °CUmidità di funzionamento: dal 20% all' 80%
Schema VESA 100 x 100 mm

Per B0CP7RHXM1/B0CP7QZKP7/B0CP7SD8SW/B0CP7SGVBB

Ragione sociale/marchio di fabbrica, numero di registrazione commerciale e indirizzo dell’importatore

Regno Unito: Amazon EU SARL, UK Branch, 1 Principal Place, Worship St, London EC2A 2FA, Regno Unito, BR017427UE: Amazon EU S.à r.l., 38 Avenue John F. Kennedy, L-1855Lussemburgo 00134248

Significato dei simboli

Per B0CP7RHXM1/B0CP7QZKP7/B0CP7SD8SW/B0CP7SGVBB

CE	Questo simbolo rappresenta il marchio CE, che indica la conformità alle direttive dell'Unione Europea, attestando che il produttore ha confermato che questo prodotto soddisfa i requisiti dei regolamenti e delle direttive europee pertinenti.
UKCA	Questo simbolo rappresenta il marchio UKCA (United Kingdom Conformity Assessed), che attesta che il produttore ha confermato che questo prodotto soddisfa i requisiti dei regolamenti e delle direttive britanniche pertinenti.

Avvisi legali

Dichiarazione di conformità del produttore alla normativa FCC

Identificatore unico	Monitor per gaming da 24 o 27 pollici Amazon Basics, FHD 1080P, 165 Hz, compatibile con VESA, sincronizzazione adattativa, risposta da 1 msB0CP7TNX8C/B0CP7SV7XV
Società responsabile Amazon.com Services LLC
Recapito negli Stati Uniti 410 Terry Ave N. Seattle, WA 98109, USA
Numero telefonico [phone]

Dichiarazione relativa alla normativa FCC (l'ente federale Usa per le telecomunicazioni)

1. Questo dispositivo è conforme alla sezione Part 15 della normativa FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) questo dispositivo non deve causare interferenza, e
(2) questo dispositivo deve accettare qualsiasi interferenza, incluse eventuali interferenze che possano causare un funzionamento indesiderato del dispositivo stesso.

1. Eventuali modifiche non approvate espressamente dal responsabile della conformità potrebbero annullare l'autorizzazione concessa all'utente per l'uso di questo apparecchio.

Dichiarazione relativa all'interferenza ai sensi della normativa FCC

In base alle prove a cui è stato sottoposto, questo apparecchio è risultato conforme ai limiti relativi ai dispositivi digitali di Classe B ai sensi della sezione Part 15 della normativa FCC. Questi limiti sono stati definiti per assicurare una protezione ragionevole contro interferenze dannose in un impianto residenziale.

Questo apparecchio genera, utilizza e irradia energia a radiofrequenza e se non viene installato e usato seguendo scrupolosamente le istruzioni, può causare interferenza dannosa alle radiocomunicazioni. Tuttavia, non è possibile fornire alcuna garanzia che non si verificherà interferenza in un particolare impianto. Se questo apparecchio causa interferenza dannosa alla ricezione dei segnali radio o televisivi, determinabile spegnendolo e accendendolo, si incoraggia l'utilizzatore a cercare di rimediare all'interferenza adottando una o più delle seguenti misure:

modificare l'orientamento o la posizione dell'antenna ricevente;
- aumentare la distanza tra l'apparecchio e il ricevitore;
collegare l'apparecchio a una presa di corrente di un circuito diverso da quello a cui è collegato il ricevitore;
- rivolgersi al rivenditore oppure a un tecnico radiotelevisivo qualificato.

Avviso riguardante la normativa canadese IC (Industry Canada)

Questo dispositivo digitale di Classe B è conforme alla normativa canadese ICES-003 (B)/NMB-003 (B).

Smaltimento (solo per l'Europa)

La Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) mira a ridurre al minimo l'impatto dei dispositivi elettrici ed elettronici sull'ambiente e sulla salute umana, aumentando il riutilizzo e il riciclaggio e riducendo la quantità di tali rifiuti inati alle discariche. Il simbolo presente su questo prodotto o sulla confezione indica che determine della sua durata il prodotto stesso deve essere smaltito tramite la raccoltaerenziata. Fa capo all'utilizzatore la responsabilità di smaltire apparecchiature elettriche elettroniche presso i centri di riciclaggio per preservare le risorse naturali. Ciascun Paeserebbe avere centri di raccolta per il riciclaggio delle apparecchiature elettriche ed troniche. Per informazioni sui centri di riciclaggio locali rivolgersi all'autorità locale per la visione dei rifiuti di apparecchiature elettriche ed elettroniche, al municipio della propria o al servizio di smaltimento dei rifiuti domestici.

Marchio di fabbrica

HDMI ^TM

I termini HDMI, High-Definition Multimedia Interface e il logotipo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc.

Feedback e Aiuto

Ci piacerebbe ricevere il tuo feedback. Affinché ci sia possibile garantire la migliore esperienza cliente possibile, non dimenticare di scrivere una recensione.

Se hai bisogno di supporto per il tuo prodotto Amazon Basics, utilizza il sito web indicato in basso.

amazon.it/gp/help/customer/contact-us

Inhoud
