MANUALE UTENTE STEAM 35000 INV T.I.P.

Traduzione istruzioni per l'uso originali

Pompa di calore inverter per piscine

Dichiarazione di conformità CE

La ditta T.I.P. GmbH Technische Industrie Produkte sita in Siemensstr. 17, D-74915 a Waibstadt, dichiara sotto la propria responsabilità, che i prodotti sotto indicati sono costruiti in conformità con le direttive EU in vigore e loro successive modifiche: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Complimenti per l'acquisto del Suo nuovo prodotto T.I.P.!

Per poter approfittare di tutti i vantaggi tecnici, si prega di leggere attentamente le istruzioni d'uso.

Indice

1. Norme di sicurezza generali.... 1
2. Utilizzo conforme alla destinazione d'uso 3
3. Dati tecnici .... 3
4. Oggetto della fornitura.... 4
5. Messa in funzione 4
6. Manutenzione 10
7. Garanzia 12
8. Ordinazione di pezzi di ricambio 13
9. Assistenza.... 13
   Appendice: Illustrazioni

1. Norme di sicurezza generali

Leggere attentamente le istruzioni e prendere pratica con i dispositivi di comando e con l'utilizzo regolamentare del prodotto. Non si risponde di danni provocati dall'inosservanza di avvertenze e disposizioni contenute in tali istruzioni. Danni provocati da un'inosservanza di avvertenze e disposizioni contenute in tali istruzioni non sono coperti da garanzia. Conservare con cura queste istruzioni e consegnarle insieme al macchinario ad un eventuale possessore successivo.

Il presente dispositivo non deve essere utilizzato da persone che non abbiano familiarità con il contenuto delle presenti istruzioni d'uso.

Il dispositivo non deve essere utilizzata da bambini.

Il dispositivo può essere utilizzata da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e/o conoscenze specifiche in merito al suo uso, solo nel caso in cui siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso del dispositivo e abbiano compreso i pericoli che possono derivarne.

I bambini non devono giocare con il dispositivo. Il dispositivo e il suo cavo di collegamento devono essere tenuti lontani da bambini.

Il dispositivo non deve essere utilizzata se sono presenti persone o animali in acqua.

Il dispositivo deve essere alimentata mediante un interruttore differenziale (RCD / interruttore FI) corrente di dispersione misurata non superiore a 30 mA.

Se il cavo di collegamento alla rete del dispositivo risulta danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.

Staccare l'apparecchio dall'alimentazione di corrente e lasciarlo raffreddare prima della pulizia, manutenzione e conservazione.

Proteggere le parti elettriche dall'umidita. Durante la pulizia o il funzionamento non immergerle in acqua o in altri liquidi per evitare una scossa elettrica. Non collocare mai l'apparecchio sotto l'acqua corrente. Rispettare le istruzioni per la „Manutenzione e suggerimenti in caso di guasto“.

Si prega di prestare attenzione alle seguenti indicazioni e avvertenze con i seguenti simboli:

Un'inoservanza di questa avvertenza può essere pericolosa e provocare danni a persone e/o cose.

L'inosservanza di tali istruzioni può essere causa di scariche elettriche con possibili danni a cose e/o persone.

Controllare che il macchinario non abbia subito danni durante il trasporto. In caso di danno informare immediatamente il rivenditore - al più tardi entro 8 giorni dalla data d'acquisto.

1. ATTENZIONE: Prima di eseguire qualsiasi lavoro di installazione o manutenzione, scollegare il dispositivo elettrico dalla fonte di corrente estraendo la spina dalla presa di corrente. Spegnere il fusibile principale della rete elettrica domestica prima di estrarre il cavo di rete, se la spina di collegamento o la presa di rete dovessero essere bagnati. Non sospendere né trasportare mai il dispositivo dal cavo di collegamento alla rete.

2. Assicurarsi che la tensione indicata sulla targhetta identificativa del dispositivo corrisponda alla tensione di rete.

3. Prima di collegare il dispositivo alla rete elettrica, assicurarsi che il cavo di rete e il dispositivo non siano in alcun modo danneggiati.

4. I componenti dell'imballaggio possono essere pericolosi (ad es. buste in plastica) e devono pertanto essere conservati fuori dalla portata di bambini, persone inconsapevoli delle loro azioni o animali.

5. Utilizzare solo accessori compresi nell'ambito della fornitura e/o quelli indicati nelle istruzioni per l'uso. L'utilizzo di accessori non ammessi può compromettere la sicurezza.
6. Ogni utilizzo del dispositivo diverso da quanto indicato nelle presenti istruzioni può essere pericoloso e deve pertanto essere evitato.
7. Prima dell'uso occorre assemblare correttamente il dispositivo con tutti i componenti. Controllare che la presa e la spina del dispositivo si adattino tra loro.
8. Non afferrare mai la spina di rete con le mani bagnate.
9. Spegnere il dispositivo e scollegare la spina di rete prima di manutenzione, pulizia, cambio del filtro e dopo l'uso.
10. Tenere il dispositivo fuori dalla portata dei bambini o di persone non consapevoli delle loro azioni.
11. I bambini dovrebbero essere sorvegliati, in modo che non giochi con i dispositivi elettronici.
12. In caso di incidenti (ad es. contatto con detergenti o sostanze chimiche), pulire la macchina con abbondante acqua pulita.
13. In caso di guasto, scollegare sempre la spina di rete per evitare potenziali pericoli.
14. Controllare attentamente se il cavo di allacciamento alla rete, l'alloggiamento o altre parti del dispositivo sono danneggiati; in questo caso non utilizzare per nessun motivo il dispositivo e affidarne la riparazione al servizio clienti.
15. Se si utilizzano cavi di prolunga, assicurarsi che questi siano adatti per la relativa applicazione, che siano disposti su una superficie asciutta e che siano protetti contro spruzzi d'acqua.
16. I lavori di assistenza e riparazione possono essere eseguiti solo da personale specializzato e qualificato. I componenti difettosi del dispositivo possono essere sostituiti solo con pezzi originali.
17. Il produttore non è responsabile per eventuali danni a persone o cose dovuti a un utilizzo improprio del dispositivo o alla mancata osservanza delle indicazioni riportate in queste istruzioni.

1.1. Indicazioni speciali di sicurezza - Pompa di calore

• Non installarlo vicino ad una fonte di calore, a materiali infiammabili o a scarichi di edifici.
- Se l'installazione non viene eseguita in un luogo con accesso limitato, occorre applicare una griglia di protezione attorno alla pompa di calore.
- Per evitare gravi ustioni, durante l'installazione o la manutenzione non bisogna toccare le tubazioni.
- Per evitare gravi ustioni, prima di tutti i lavori sul sistema del refrigerante, occorre spegnere la pompa di calore e attendere qualche minuto prima di applicare i sensori di temperatura e pressione.
- Durante i lavori di manutenzione sulla pompa di calore, fare controllare il livello di refrigerante.
- Controllare che non ci siano tracce di corrosione o macchie d'olio attorno ai componenti del refrigerante.
- Fare eseguire l'installazione, la prima messa in servizio e la manutenzione della pompa di calore solo a personale specializzato e autorizzato.
- Iniziare i lavori sulla pompa di calore solo dopo aver controllato tutte le disposizioni di sicurezza.
• Il dispositivo deve essere stabile.
• L'installazione elettrica deve funzionare in maniera impeccabile.
- I collegamenti idraulici devono essere a tenuta.
- Tutti gli utensili e gli oggetti non necessari devono essere tolti dall'ambiente circostante.

Pericolo di morte a causa di una temperatura dell'acqua non adatta!

Una sosta prolungata in piscina con una temperatura dell'acqua troppo alta o troppo bassa può provocare un surriscaldamento (temperatura del corpo oltre 38°C) o un surraffreddamento (temperatura del corpo sotto i 35°C). Ciò può causare stanchezza e senso di vertigine fino allo svenimento o alla perdita di coscienza e quindi provocare la morta a causa di annegamento in piscina. Le donne in gravidanza, soprattutto nei primi tre mesi di gravidanza, corrono il rischio di provocare deformazioni al nascituro o di causarne danni cerebrali.

• Tenere la temperatura dell'acqua nell'intervallo tra 26 e 30 °C durante le normali operazioni di nuoto.
• Non permettere a bambini e donne in gravidanza di entrare in acqua quando la temperatura dell'acqua è superiore a 38°C.
• Non lasciare che la temperatura dell'acqua superi i 40°C.
• Controllare la temperatura dell'acqua in caso di dubbio con un termometro di precisione adatto prima di entrare in acqua. (Il sensore di temperatura della pompa di calore garantisce una precisione di ca ±3°C.)

Pericolo di incendio ed esplosione a causa delle lamelle non a tenuta del trasmettitore di calore!

Nel circuito del refrigerante delle lamelle del trasmettitore di calore, si trova un gas inodore facilmente infiammabile sotto pressione elevata. In caso di fuoriuscita incontrollata del refrigerante, sussiste il pericolo di incendio ed esplosione.

• Tenere lontane fonti di calore e fiamme libere dalla pompa di calore.
  • Non forare o incendiare la pompa di calore.
• Non utilizzare dispositivi al di fuori di quelli ammessi dal produttore per rendere più veloce il processo di sbrinamento.
• Mettere subito fuori servizio la pompa di calore non appena si sospetta una fuoriuscita del refrigerante.
• Il refrigerante è inodore. Tenere sempre lontane le fonti di calore dal luogo di installazione della pompa di calore.
• Contattare una persona specializzata e autorizzata non appena si sospetta una fuoriuscita del refrigerante.

Pericolo di lesioni durante il movimento di dispositivi pesanti!

Il dispositivo è pesante! Il sollevamento scorretto o il ribaltamento incontrollato del dispositivo può causare lesioni oppure danni al dispositivo.

• Sollevare, trasportare o ribaltare il dispositivo almeno in coppia, mai da soli.
• Accertarsi di avere una postazione del corpo corretta (schiena dritta, postazione sicura, ecc.).
• Utilizzare ausili per il trasporto (ad es.: Carrello elevatore o carrello con ruote).
• Indossare la dotazione di protezione come scarpe di sicurezza o guanti.

2. Utilizzo conforme alla destinazione d'uso

Questo dispositivo è idoneo per uso privato in ambiente domestico e non per utilizzo commerciale/industriale. Utilizzare il dispositivo solo per riscaldare e raffreddare impianti con piscine.

3. Dati tecnici

Modello	STEAM 35000 INV	STEAM 45000 INV
Tensione / Frequenza	220 - 240 V~ / 50 Hz	220 - 240 V~ / 50 Hz
Ingresso max.	2,2 kW	3,0 kW
Potenza termica *	7,5 - 2,2 kW	10,4 - 2,5 kW
Ingresso	1,1 - 0,2 kW	1,5 - 0,2 kW
COP	13,3 - 6,7	13,3 - 6,9
EER (rapporto di efficienza energetica)	5,01 - 3,63	5,59 - 3,79
Flusso min. / max.	2,5 m3/h / 3,8 m3/h	3,3 m3/h / 5,0 m3/h
Dimensioni massime della piscina	35 m3	45 m3
Temperatura esterna	-10 - 43 °C	-10 - 43 °C
Temperatura di riscaldamento	15 - 40 °C	15 - 40 °C
Temperatura di raffreddamento	8 - 28 °C	8 - 28 °C
Valore pH acqua della piscina	6,9 - 8,0	6,9 - 8,0
Contenuto di sale max.	10 %	10 %
Cavo di rete	2,8 m	2,8 m
Tipo / quantità di refrigerante	R32 (difluorometano) / 0,31 kg	R32 (difluorometano) / 0,42 kg
Potenziale di riscaldamento globale GWP / CO2 equivalente	675 / 0,209 t	675 / 0,284 t
Tipo di evaporatore	Lamelle di rame	Lamelle di rame
Tipo di compressore	GMCC	GMCC
Quantità di compressori	A rotazione semplice	A rotazione semplice
Scambiatore di calore	Titanio	Titanio
Soffiante numero di giri	950 rpm	950 rpm
Portata d'aria	2.100 m3/h	2.100 m3/h
Pressione di trasporto min.	0,23 MPa	0,23 MPa
Pressione di trasporto max.	1,18 MPa	1,18 MPa
Tipo di protezione / Classe di protezione	IPX4 / I	IPX4 / I
Allacciamento	1 1/2" IG	1 1/2" IG
Livello di potenza acustica (10 m)	19 - 27 dB	20 - 28 dB
Dimensioni	88 x 32 x 60,5 cm	88 x 32 x 60,5 cm
Peso netto	34 kg	38 kg
No articolo	30466	30467

*Valori determinati a: Temperatura esterna: 26 °C / Temperatura dell'acqua: 26/28 °C / Umidità: 80 %.

4. Oggetto della fornitura

La fornitura di questo prodotto contiene:

Pompa di calore per piscine con cavo di collegamento, raccordi, istruzioni per l'uso.

Conservare l'imballo, se possibile, fino alla scadenza del periodo di garanzia. Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente.

5. Messa in funzione

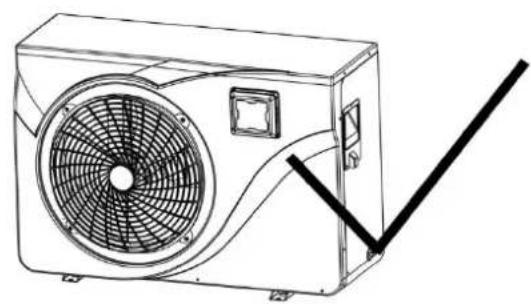

Il dispositivo deve essere trasportato in posizione verticale. Se viene stoccato o trasportato in orizzontale, deve stare in posizione verticale per almeno 24 ore prima di poter essere acceso (Fig. 1).

5.1 Posizionamento della pompa di calore

• Il luogo futuro del dispositivo deve essere facilmente accessibile per un comando e una manutenzione comodi.
• Deve essere installato sul pavimento, meglio su un fondo di calcestruzzo piano. Accertarsi che il pavimento sia sufficientemente stabile e che possa sopportare il peso del dispositivo.
• Nelle vicinanze del dispositivo, occorre installare un dispositivo di scarico dell'acqua per proteggere l'area di installazione.
• Se necessario, è possibile elevare il dispositivo con l'ausilio di supporti adatti di montaggio che siano concepiti per il suo peso.
• Accertarsi che il dispositivo sia ben ventilato che lo scarico d'aria non sia rivolto verso le finestre degli edifici confinanti e che l'aria di scarico non possa tornare indietro.
• Il dispositivo non deve essere installato se nelle vicinanze sono presenti olio, gas infiammabili, prodotti corrosivi, composti solforosi o dispositivi ad alta frequenza.
• Per evitare sporcizia, il dispositivo non deve essere installato nelle vicinanze di una strada o di una via.
• Per evitare di inquinare i vicini, accertarsi che il dispositivo sia installato in modo che sia rivolto verso l'area meno sensibile al rumore.
• Azionare il dispositivo il più lontano possibile dalla portata dei bambini.

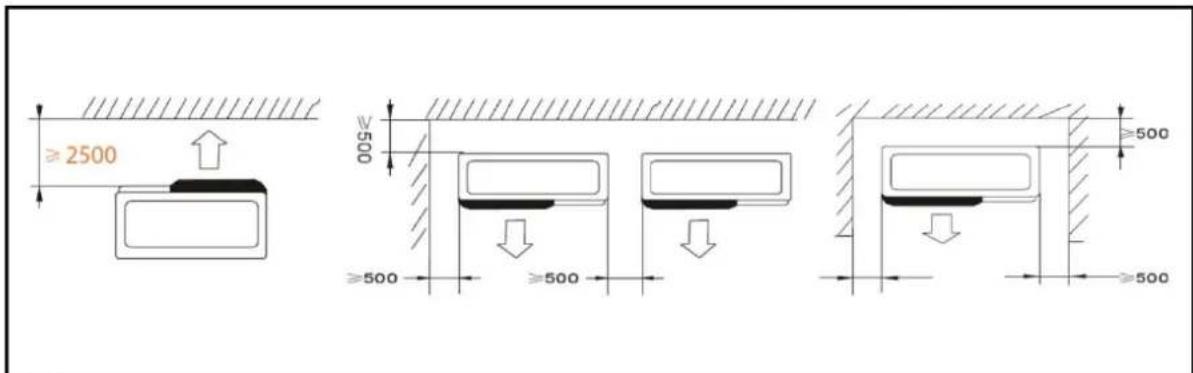

- Lasciare uno spazio vuoto di 50 cm sui lati e sul retro della pompa di calore (Fig. 2).

- Sul lato anteriore della pompa di calore, lasciare uno spazio vuoto di fronte alle pareti di 2,5 m.

- Non posizionare oggetti davanti o sul dispositivo. Occorre garantire una distanza minima di 1 m rispetto al lato anteriore della pompa di calore.

≥2500 ≥500 ≥500 ≥500 ≥500 ≥500

Fig. 2

Supporti insonorizzanti:

Al fine di ridurre al minimo la rumorosità causata dalle vibrazioni della pompa di calore, può essere posizionata su supporti antivibranti.

A tal fine, è sufficiente posizionare un supporto tra i piedini del dispositivo e il sostegno e fissare la pompa di calore al sostegno con viti adeguate.


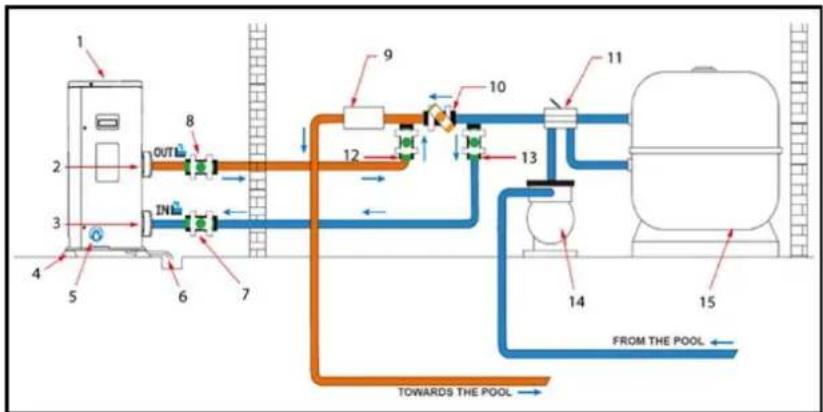

	Valvola aperta a metà
	Aprire la valvola

1.	Pompa di calore
2.	Scarico dell'acqua
3.	Ingresso dell'acqua
4.	Bullone di sollevamento
5.	Tappo di scarico
6.	Scarico acqua di condensa
7.	Valvola di regolazione
8.	Valvola di regolazione
9.	Sistema di depurazione
10.	Bypass
11.	Valvola a 4 vie
12.	Bypass
13.	Bypass
14.	Pompa di circolazione
15.	Filtri

5.2 Collegamento della pompa di calore

L'installazione deve essere realizzata da un tecnico qualificato.

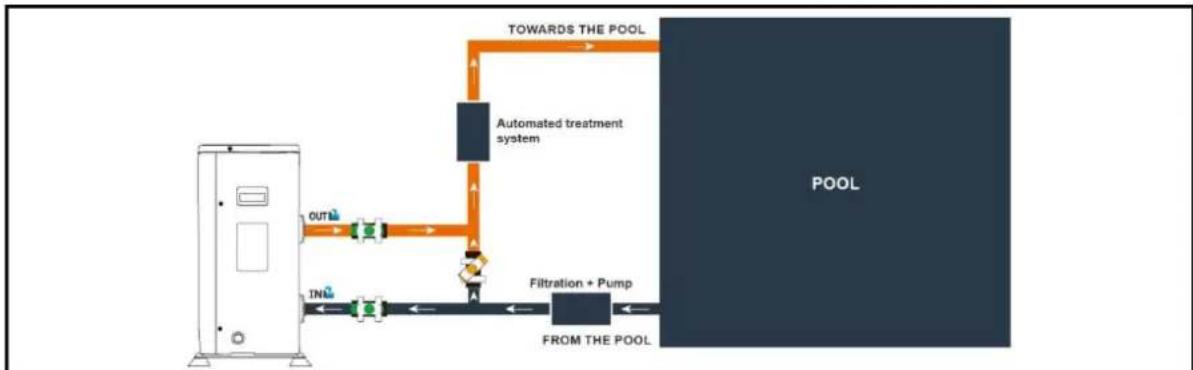

Scarico acqua di condensa:

Consigliamo di installare uno scarico per l'acqua di condensa. A tal fine, sollevare la pompa di calore di almeno 10 cm con l'ausilio di un bullone di sollevamento adatto (resistente all'acqua) e collegare il tubo di scarico all'apertura nel lato inferiore della pompa.

La pompa di calore deve essere collegata alla piscina tramite un bypass.

Un bypass è composto da 3 valvole che regolano il flusso in circolazione all'interno della pompa di calore. In caso di lavori di manutenzione, il bypass consente di separare la pompa di calore dal sistema senza interromperne l'installazione.

Il filtro che si trova a monte della pompa di calore deve essere pulito regolarmente in modo che l'acqua nell'impianto sia pulita e quindi si evitino i malfunzionamenti legati allo sporco o all'intasamento del filtro. L'impianto di depurazione dell'acqua (impianto di dosaggio con cloro o sale), invece, deve essere installato a valle della pompa a calore (Fig. 4).

L'alimentazione di corrente della pompa di calore deve essere interrotta prima di ogni intervento.

Il servocomando di una pompa la cui potenza supera i 5 A (1000 W) richiede l'impiego di un relè.

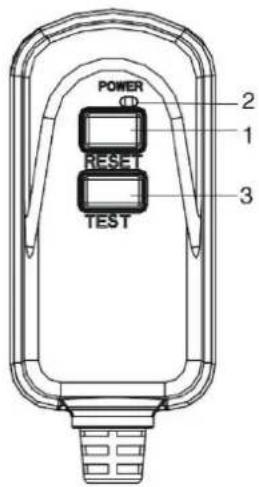

5.3 Collegamento dell'interruttore di protezione personale (spina PRCD)

Spiegazione interruttore:

1.) RESET → Resettare
- Attiva la protezione
2.) POWER → Indicatore rosso
- Protezione attiva
3.) TEST
- Attivare la funzione di test

Testare il dispositivo prima dell'uso:

• Inserire la spina nella presa.
• Premere il tasto di RESET: L'indicatore deve essere "ON".
• Premere il tasto TEST: L'indicatore deve essere "OFF".
• Premere I tasto RESET per l'uso: L'indicatore deve essere "ON".
• Prudenza: non utilizzare il se il TEST ha esito negativo.

POWER 2 1 RESET 3 TEST

Ciò non rappresenta una protezione da sovraccarico, bensì un interruttore di protezione personale.

Nel caso di dispersione elettrica, il dispositivo spegne automaticamente l'alimentazione di corrente e im all'elettricità di penetrare nel corpo umano.

Il dispositivo deve essere collegato direttamente ad una presa.

L'alimentazione tramite un cavo di prolunga non è consigliata.

Dati tecnici della spina PRCD

Tensione / Frequenza	220 - 250 V~ / 50 - 60 Hz
Corrente nominale	10 A / 16 A
Corrente di dispersione di intervento	10 mA / 30 mA
Tempo di intervento	< 0,1 s
Tipo di protezione	IP54

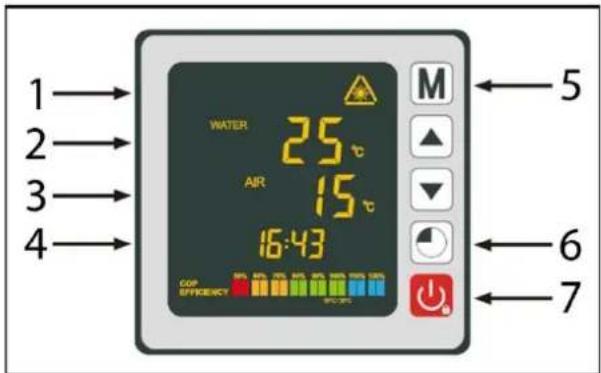

5.4 Funzionamento

1→ 2→ 3→ 4→ WATER 25℃ AIR 15℃ 16:43 M ▲ ▼ ← 5 ← 6 ← 7 COR EFFICENCY DC/DC

1.	Modalità operativa
2.	Temperatura dell'acqua
3.	Temperatura ambiente
4.	Ora
5.	Pulsante: Modalità operativa
6.	Pulsante: Ora e timer
7.	Pulsante: ON/OFF

Scelta modalità operativa:

Prima dell'avvio della pompa di calore, occorre controllare che la pompa del filtro funzioni correttamente. La pompa di calore non deve mai essere azionata senza pompa.

- Premere

3 secondi per accendere la pompa.

①

Prima di impostare la temperatura desiderata, occorre scegliere prima una modalità operativa per la pompa di calore:

Modalità di riscaldamento (inverter)

Scegliere la modalità di riscaldamento per la pompa di riscaldamento per riscaldare l'acqua nella p in maniera intelligente.

Modalità di riscaldamento FIX (fisso) (solo riscaldamento)

Scegliere la modalità operativa Riscaldamento fisso per la pompa di riscaldamento per riscaldare l'acqua nella piscina con potenza costante.

Modalità di riposo ECO

Scegliere la modalità operativa di riscaldamento silenzioso in modo che la pompa di calore riscaldi l'acqua ad una velocità ridotta.

Modalità di raffreddamento (inverter)

Scegliere la modalità di raffreddamento per la pompa di raffreddamento per raffreddare l'acqua ne piscina in maniera intelligente.

Modalità di riscaldamento (inverter):

• Premere M per 3 secondi per passare da una modalità all'altra fino a quando non viene visualizzata la modalità di riscaldamento.
• Con i tasti ▼ e ▲ scegliere la temperatura desiderata (15-40°C).

Modalità di riscaldamento FIX (fisso) (solo riscaldamento):

• Premere M per 3 secondi per passare da una modalità all'altra fino a quando non viene visualizzata la modalità di riscaldamento fissa (FIX).
• Con i tasti ▼ e ▲ scegliere la temperatura desiderata (15-40°C).

Modalità di riposo ECO:

• Premere M per 3 secondi per passare da una modalità all'altra fino a quando non viene visualizzata la modalità di riscaldamento ECO.
• Con i tasti ▼ e ▲ scegliere la temperatura desiderata (15-40°C).

Modalità di raffreddamento (inverter):

• Premere M per 3 secondi per passare da una modalità all'altra fino a quando non viene visualizzata la modalità di raffreddamento.
• Con i tasti ▼ e ▲ scegliere la temperatura desiderata (8-28°C).

Se si passa dalla modalità di raffreddamento a quella di riscaldamento o viceversa, la pompa di calore si riavvia dopo 10 minuti.

Se la temperatura dell'acqua in entrata è inferiore alla temperatura impostata (-1 °C), la pompa di calore passa nella modalità di riscaldamento. Il compressore si arresta quando la temperatura dell'acqua in entrata è maggiore alla temperatura impostata.

A condizioni normali, una pompa di calore adatta può riscaldare l'acqua in una piscina di 1-2°C al giorno. Pertanto, è normale che non venga percepita alcuna differenza di temperatura nel sistema quando la pompa calore è in funzione.

Una piscina riscaldata deve essere coperta per evitare eventuali perdite di calore e quindi essere più efficiente.

Regolazione dell'ora sul dispositivo:

Impostare l'ora del sistema all'orario locale come di seguito descritto:

- Premere 📷 per impostare l'ora; le ore lampeggiano.

- Impostare le ore con i tasti e.

- Premere per passare ai minuti.

- Impostare i minuti con i tasti e.

- Premere su 📷 per confermare l'ora impostata e tornare alla schermata principale.

Programmare il timer:

Con questa funzione, è possibile programmare il tempo di avvio/arresto. È possibile programmare fino a 3 diversi tempi di avvio/arresto. L'impostazione si esegue nel seguente modo:

• Premere per 3 secondi per accedere alla funzione del timer.
• Selezionare il programma da configurare con i tasti e.
• Premere per programmare il tempo di avvio; ON si illumina.
• Impostare le ore con i tasti e.
• Premere per passare ai minuti.
• Impostare i minuti con i tasti ▼ e . ▲
• Premere per programmare il tempo di arresto; OFF si illumina.
• Impostare le ore con i tasti e.
• Premere per passare ai minuti.
• Impostare i minuti con i tasti e.
• Premere per tornare alla schermata principale.

Attivare il timer:

Dopo che il programma è stato definito, può essere attivato come di seguito descritto:

• Premere per 3 secondi per accedere alla funzione del timer.
• Selezionare il programma da attivare con i tasti ▼ e ▲.
• Tenere premuto il tasto fino a quando non si illuminano gli indicatori ON/OFF.
• Premere per tornare alla schermata principale.

La pompa si spegne autonomamente e si avvia e si arresta nuovamente al tempo impostato.

Le spie ON/OFF indicano un programma attivo; la cifra all'inizio della riga indica il numero del programma attivo.

Disattivare il timer:

Dopo che il programma è stato attivato, può essere disattivato come di seguito descritto:

• Premere 📋 per 3 secondi per accedere alla funzione del timer.
• Selezionare il programma da disattivare con i tasti ▼ e ▲.
• Tenere premuto il tasto M fino a quando l'indicatore ON/OFF non si illumina più.
• Premere per tornare alla schermata principale.

Le spie ON/OFF indicano un programma attivo; la cifra all'inizio della riga indica il numero del programma attivo.

Valori di stato:

I valori di stato possono essere controllati tramite il telecomando eseguendo i seguenti passi:

• Tenere premuto il tasto ▼ fino a quando non si ha accesso alla modalità di controllo delle impostazioni.
• Premere ▼ e ▲ per controllare i valori di stato.
• Premere per tornare alla schermata principale.

Tabella dei valori di stato:

Codice	Description
A01	Temperatura in ingresso dell'acqua (-30~150°C)
A02	Temperatura in uscita dell'acqua (-30~150°C)
A03	Temperatura ambiente (-30~150°C)
A04	Temperatura del gas che fuoriesce (0~150°C)
A05	Temperatura di aspirazione (-30~150°C)
A06	Temperatura esterna della bobina (-30~150°C)
A07	Temperatura interna della bobina (-30~150°C)
A08	L'apertura della valvola di espansione

Codice	Description
A09	Riservato
A10	Corrente del compressore (A)
A11	Temperatura PCB (°C)
A12	Corrente del motore della ventola (A)
A13	Frequenza reale del compressore (Hz)
A14	Corrente della scheda principale (A)
A15	Numero di giri del motore della ventola (RPS)

Interrogazione dei parametri di sistema:

Questa procedura serve da supporto durante la manutenzione e le riparazioni future.

Le impostazioni standard devono essere modificate solo da personale specializzato ed esperto.

Ogni modifica alle impostazioni riservate farà decadere automaticamente la garanzia.

Tabella parametri:

Codice	Descrizione	Impostazione di fabbrica
P01	Bilanciamento della differenza di temperatura prima del riavvio	1 °C
P02	Riservato
P03	Riservato
P04	Regolazione della temperatura di raffreddamento	27 °C
P05	Regolazione della temperatura di riscaldamento	27 °C
P06	Protezione contro l'eccessiva temperatura di scarico	120 °C
P07	Temperatura di scarico troppo alta Temperatura di reset	95 °C
P08	Protezione corrente del compressore	Riservato
P09	Impostazione del coefficiente di compensazione della temperatura dell'acqua in gresso	0 °C
P10	Riservato
P11	Tempo di auto-attivazione prima dell'inizio del disgelamento	45 min
P12	Temperatura di attivazione del disgelamento	-3 °C
P13	Durata di disgelamento massima	8 min
P14	Temperatura di disattivazione del disgelamento	20 °C
P15	Differenza di temperatura tra temperatura ambiente e temperatura della bobina durante lo sbrinamento	2 °C
P16	Sbrinamento della temperatura ambiente	17 °C
P17	Tempo di funzionamento della valvola esteso	45 s
P18	Temperatura di surriscaldamento target durante il riscaldamento	1 °C
P19	Impostare la temperatura di scarico EXV	95 °C
P20	L'apertura di EXV	300
P21	La mini-apertura per la valvola di espansione elettrica	80
P22	Funzionamento EXV	1 = Auto
P23	Livello anno EXV	350
P24	Temperatura di surriscaldamento target durante il raffreddamento	3 °C
P25	Tempo di spegnimento della pompa dell'acqua dopo il raggiungimento della te peratura impostata	45 min
P26	Tempo di funzionamento della pompa dell'acqua dopo il raggiungimento della 1 peratura impostata	5 min
P27	Funzionamento EXV durante il raffreddamento	1 = Temp. di surriscaldamento
P28	Modalità di servoregolazione delle pompe di filtrazione	1 = ON

Nota:

Parametro 01:

La pompa di calore viene riavviata dopo il raggiungimento della temperatura desiderata (ad es. 27°C) quando la temperatura della piscina scende a 26°C (27 - 1).

Parametro 28:

Tipo di regolazione della pompa di circolazione

Quando si accende la pompa di calore, la pompa di circolazione si avvia e 1 minuto dopo il compressore della pompa di calore viene attivato. Se la pompa di calore smette di funzionare, il compressore e il ventilatore si spengono e dopo 30 secondi si spegne la pompa di circolazione. Durante un ciclo di sbrinamento, la pompa di circolazione funziona indipendentemente dalla modalità scelta.

Protezione antigelo / Disgelamento:

Nota: Affinché il sistema di protezione antigelo funzioni, la pompa di calore deve essere alimentata con corrente e la pompa di circolazione deve essere attivata. Se la pompa di circolazione viene servocomandata dalla pompa di calore, si attiva automaticamente.

Se la pompa di calore si trova in modalità di standby, il sistema monitora la temperatura ambiente e la temperatura dell'acqua per attivare il programma di protezione antigelo all'occorrenza.

Il programma di protezione antigelo viene attivato automaticamente quando la temperatura ambiente o la temperatura dell'acqua scende al di sotto dei 2°C e se la pompa di calore è stata spenta per più di 120 minuti.

Se il programma di protezione antigelo funziona, la pompa di calore attiva il relativo compressore e la relativa pompa di circolazione per scaldare di nuovo l'acqua fino a quando la temperatura dell'acqua supera i 2°C.

La pompa di calore esce dalla modalità di protezione antigelo in automatico quando la temperatura ambiente è maggiore o uguale a 2°C oppure quando la pompa di calore viene attivata dall'utente.

Se si desidera impostare un disgelamento al di fuori del programma di protezione antigelo automatico:

- Premere M o ▼ per 3 secondi per avviare il disgelamento forzato.

6. Manutenzione

ATTENZIONE: Prima di eseguire qualsiasi lavoro di manutenzione, scollegare il dispositivo elettrico dalla fonte di corrente estraendo la spina dalla presa di corrente.

Non utilizzare solventi o detergenti aggressivi.

Non smaltire l'acqua della piscina contenente agenti chimici (ad es. cloro) sul prato o su delle piante.

L'evaporatore sul retro della pompa di calore deve essere pulito con cautela con un aspirapolvere e un inserto a spazzola morbido.

Nota: Tutti i tipi di riparazione devono essere eseguiti da personale specializzato e qualificato.

Manutenzione annuale:

• Eseguire i controlli di sicurezza.
• Controllare l'integrità del cablaggio elettrico.
• Controllare i collegamenti a terra.

Inverno:

Nei mesi invernali, quando la temperatura ambiente è inferiore a 3°C, occorre rendere una pompa di calore ferma resistente all'inverno per evitare danni da gelo.

• Staccare la pompa di calore dall'alimentazione di corrente.
• Aprire la valvola d bypass. Chiudere la valvola di ingresso e quella di uscita.
• Svitare la vite di scarico e le tubazioni dell'acqua per scaricare l'acqua dalla pompa di calore.
• Riavvitare la vite di scarico e le tubazioni oppure tapparle con un panno per evitare la penetrazione di corpi estranei nel circuito. Proteggere poi la pompa con la relativa copertura invernale.

Se una pompa di circolazione viene servocomandata dalla pompa di calore, svuotare anche questa.

Supporto in caso di guasti:

Codice	Guasto	Possibile causa	Soluzione
03	Guasto del sensore di flusso	Quantità d'acqua insufficiente nello scambiatore di calore	Controllare il funzionamento del circuito dell'acqua e l'apertura delle valvole di bypass
		Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostituii
04	Protezione antigelo	Protezione attivata se la temperatura ambiente è troppo bassa e il dispositivo si trova nella modalità di standby	Non è necessario alcun accesso
05	Protezione contro la pressione alta	Portata di acqua insufficiente	Controllare il funzionamento della pompa di calore e delle aperture delle valvole di ingresso/uscita e bypass
		Gas refrigerante in eccesso	Regolare di nuovo la quantità di refrigerante
		Valvola a 4 vie difettosa	Sostituire la valvola a 4 vie
		Interruttore alta pressione staccato di difettoso	Collegare di nuovo l'interruttore alta pressior oppure sostituirlo
06	Protezione dalla pressione bassa	Quantità di gas refrigerante insufficiente	Regolare di nuovo la quantità di refrigerante
		Valvola a 4 vie difettosa	Sostituire la valvola
		Interruttore bassa pressione staccato di difettoso	Collegare di nuovo l'interruttore bassa pressione oppure sostituirlo
09	Problemi di collegamento tra schede comando cablato	Collegamento errato	Controllare i collegamenti del cablaggio tra comando e PCB
		Comando cablato difettoso	Sostituire il comando
		PCB difettoso	Sostituire il PCB
10	Problemi di collegamento tra circuito stampato e modulo invertitore	Collegamento errato	Controllare i collegamenti del cablaggio tra PCB e modulo invertitore
		Modulo invertitore difettoso	Sostituire il modulo invertitore
		PCB difettoso	Sostituire il PCB
12	Temperatura dell'aria ventilata troppo alta	Quantità di gas refrigerante insufficiente	Regolare di nuovo la quantità di refrigerante
15	Guasto del sensore di temperatura in entrata dell'acqua	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
16	Errore alla temperatura esterna della bobina	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
18	Errore alla temperatura di sfiato	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
20	Protezione modulo invertitore	Vedere capitolo Allegati
21	Errore alla temperatura ambiente	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
23	Temperatura dell'acqua all'uscita troppo bassa per modalità di raffreddamento	Portata di acqua insufficiente	Controllare il funzionamento della pompa di calore e delle aperture delle valvole di ingresso/uscita e bypass
27	Errore sullo scarico dell'acqua	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
29	Errore della temperatura registrata	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
32	Temperatura di mandat troppo alta per protezione modalità di riscaldamento	Portata di acqua insufficiente	Controllare il funzionamento della pompa di calore e delle aperture delle valvole di ingresso/uscita e bypass
33	Temperatura bobina troppo alta (maggiore a 60°C) per la protezione nella modalità di raffreddamento	Versato troppo refrigerante	Regolare di nuovo la quantità di refrigerante
		Il motore della ventola non funziona oppure l'uscita dell'aria è bloccata	Controllare che la ventola funzioni correttamente e che l'ingresso dell'aria non s bloccato
42	Errore di temperatura della bobina interna	Sensore staccato o difettoso	Collegare di nuovo il sensore oppure sostitui
46	Guasto del motore della ventola CC	Collegamento cavi errato	Ricollegare la ventola
		Il motore della ventola è difettoso	Sostituire il motore della ventola

Supporto in caso di guasti:

Codice	Guasto	Possibile causa	Soluzione
1	Sovracorrente IPM	Guasto del modulo IPM	Sostituire il modulo invertitore
2	Compressore	Compressore	Sostituire il compressore
4	Riservato
8	Compressore senza fase	Il cavo per il compressore è interrotto/collegato in maniera errata	Controllare il collegamento cavi del compressore
16	Tensione del circuito intermedio troppo bassa	Tensione in ingresso troppo bassa/errore modulo PFC	Controllare tensione in ingresso/Sostituire il modulo
32	Tensione del circuito intermedio troppo alta	Tensione in ingresso troppo alta/erro modulo PFC	Sostituire il modulo invertitore
64	Temperatura delle lamelle del raffreddatore troppo alta	Guasto del motore della ventola/Intasamento del canale dell'aria	Controllare il motore della ventola/il canale dell'aria
128	Temperatura di guasto della ventola radiante	Cortocircuito sensore di temperatura aletta di raffreddamento o interruzione circuito elettrico	Sostituire il modulo invertitore
257	Errore di collegamento	Il modulo invertitore non riceve il comando del PCB	Controllare il collegamento tra modulo e PCB
258	Ingresso CA senza fase	Ingresso senza fase	Controllare il collegamento dei cavi
260	Tensione in ingresso CA troppo alta	Ingresso trifase asimmetrica	Controllare l'ingresso della tensione trifase
264	Tensione in ingresso CA troppo bassa	Tensione in ingresso troppo bassa	Controllare la tensione in ingresso
272	Guasto dell'alta pressione	Pressione di compressione troppo a (riservato)
288	Temperatura IPM troppo alta	Guasto del motore della ventola/Blocco del canale dell'aria	Controllare il motore della ventola/il canale dell'aria
320	Corrente compressore troppo alta	La corrente del cablaggio del compressore è troppo alta/Il driver e compressore non corrispondono	Sostituire il modulo invertitore
384	Riservato

7. Garanzia

Questo macchinario è stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei Paesi in cui il macchinario è stato acquistato. Il periodo di garanzia inizia con la data d'acquisto alle seguenti condizioni:

Entro il periodo di garanzia ogni difetto da ricondursi ad imperfezioni di materiali o di produzione viene eliminato gratuitamente. Si prega di comunicare i reclami al momento dell'accertamento.

Il diritto di garanzia si annulla al momento di interventi sul macchinario da parte del cliente o di terzi. Danni causati da un uso scorretto, da un posizionamento o custodia inadatti, da attacchi o installazioni impropri, da interventi violenti o da altri fattori influenti esterni non sono coperti dalle nostre prestazioni di garanzia.

Componenti soggetti ad usura come per esempio girante, premistoppa rotativo, membrane e pressostato sono esclusi da garanzia.

Tutti i componenti vengono prodotti con grande cura utilizzando materiali di alta qualità e sono concepiti per una lunga durata nel tempo. L'usura dipende comunque dal modo e intensità di utilizzo e dalla frequenza di manutenzione. L'osservanza delle indicazioni di installazione e manutenzione di queste istruzioni d'uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura.

Ci riserviamo, in caso di reclami, di riparare o sostituire i componenti o di sostituire il macchinario. I componenti sostituiti diventano di nostra proprieta'.

I diritti di risarcimento di danni sono esclusi finche'questi non sono da attribuire ad intenzioni o evidente negligenza del produttore.

Ulteriori ricorsi di garanzia non vengono contemplati. Il diritto di garanzia è da dimostrare presentando la ricevuta di acquisto. Questa conferma di garanzia è valida nel paese di acquisto del macchinario.

Indicazioni particolari:

1. Se il macchinario non dovesse più funzionare bene, controllare per prima cosa se la causa é da attribuire ad un uso scorretto e non ad un difetto del macchinario.
2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue: - ricevuta di acquisto
3. descrizione del guasto riscontrato (una descrizione il più precisa possible facilita una veloce riparazione).
4. Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non appartengono alla situazione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali componenti al momento della riconsegna del macchinario.

8. Ordinazione di pezzi di ricambio

Il modo più facile, veloce ed economico per ordinare pezzi di ricambio e' attraverso internet. Il nostro sito www.tip-pumpen.de dispone di un comodo shop per i pezzi i ricambio che rende possibile l'ordine solo con poche cliccate. Vi vengono inoltre pubblicate vaste informazioni e consigli preziosi riguardo i nostri prodotti e accessori, vi si presentano i nuovi macchinari, tendenze ed innovazioni nell'ambito delle tecniche di pompaggio.

9. Assistenza

In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore.

Le istruzioni per l'uso attuali possono essere richieste, se necessario, in formato PDF, inviando un'e-mail a: [e-mail].

Solo per i paesi CE

Non gettare gli apparecchi elettrici tra i rifiuti domestici!

Conformemente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all'attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all'azienda di smaltimento locale.

Estimados clientes,
