Avvertenze e simboli utilizzatiNel manuale di istruzioni e sull'imballaggio sono utilizzate le seguenti avvertenze
	PERICOLO! Questo simbolo con il termine "Pericolo" indica una minaccia ad alto rischio che, se non evitata, può causare gravi lesioni o un esito letale.		Alimentazione a corrente alternata
			Giri al minuto
	AVVERTENZA! Questo simbolo con il termine "Avvertenza" indica una minaccia a medio rischio che, se non evitata, può causare gravi lesioni o un esito letale.		Classe di protezione II
			Utilizzare solo in ambienti interni asciutti.
	CAUTELA! Questo simbolo con il termine "Cautela" indica una minaccia a basso rischio che, se non evitata, può causare lesioni lievi o di media gravità.		Indossare cuffie di protezione!
			Indossare occhiali di sicurezza!
	INDICAZIONE: Questo simbolo con il termine "Indicazione" contiene ulteriori utili informazioni.		Leggere il manuale di istruzioni per l'uso.
	Pericolo di folgorazione!
no	Giri a vuoto		Proteggere il prodotto dall'umidità.
	Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!		Lavorare sempre con due mani.
			Non utilizzare la protezione per le operazioni di taglio.
[2022]	Istruzioni di sicurezza Istruzioni		Il marchio CE conferma la conformità alle direttive UE applicabili al prodotto.

SMERIGLIATRICE ANGOLARE

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

Uso previsto

Il prodotto è adatto a tagliare e rettificare materiali metallici, calcestruzzo e piastrelle senza utilizzare acqua. Qualsiasi altro uso o modifica del prodotto è considerato improprio e comporta notevoli pericoli di incidenti. Non ci assumiamo alcuna responsabilità per danni derivanti da un uso improprio. Il prodotto non è adatto per l'uso commerciale.

- Contenuto della confezione

1 Smerigliatrice angolare PWS 230 F5
1 Impugnatura aggiuntiva
1 Griglia di protezione 2 in 1
1 Chiave di montaggio a due fori
1 Manuale di istruzioni

Dotazione

Fig. A, H

1 Manipolo girevole
2 Interruttore ON/OFF
3 Blocco di rilascio
4 Pulsante di regolazione del manipolo
5 Coperchio delle spazzole di carbone
6 Impugnatura aggiuntiva
7 Protezione della levigatrice
7a Attacco della protezione da taglio
8 Tasto di blocco del mandrino
9 Filettatura (3x) per impugnatura aggiuntiva
10 Leva

Fig. D, E, I

11 Flangia di bloccaggio
12 Mandrino di montaggio
13 Flangia di supporto
14 Chiave di montaggio a due fori
15 Filtro polvere

Dati tecnici

Tensione nominale: 230	V~, 50 Hz
Potenza assorbita nominale: 2000 W
Velocità nominale: n	6500 min ^-1
Dimensione del disco:	230 mm
Filettatura: M14
Classe di protezione:	II/☐ (doppio isolamento)

Informazioni su rumore e vibrazioni

Valore misurato per il rumore determinato secondo la norma EN 62841. Il livello di rumore ponderato A dell'elettroutensile è tipicamente:

Valore di emissione di rumore

Livello di potenza sonora L_PA : 98,0 dB
Incertezza K: 3 dB
Livello d'intensità sonora L_WA : 106,0 dB
Incertezza K: 3 dB

AVVERTENZA!

Indossare cuffie di protezione!

Valore di vibrazione totale

Rettifica di superfici A_h, AG : 7,8 m/s ^2

Incertezza K: 1,5 m/s ^2

INDICAZIONE

Il valore di vibrazione totale dichiarato e il valore di emissione sonora dichiarato sono stati misurati secondo una procedura di prova standardizzata e possono essere utilizzati per confrontare un elettroutensile con un altro.
Il valore di vibrazione totale dichiarato e il valore di emissione sonora dichiarato possono essere utilizzati anche per una stima preliminare del carico.

AVVERTENZA!

Le emissioni di vibrazioni e di rumore durante l'uso effettivo dell'elettroutensile possono differire dai valori dichiarati a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare il tipo di pezzo da lavorare. Cercare di mantenere il carico di vibrazioni e rumori più basso possibile. Esempi di misure per ridurre le vibrazioni sono l'uso dei guanti quando si utilizza lo strumento di inserimento e la limitazione del tempo di lavoro. Si deve tenere conto di tutte le parti del ciclo operativo (ad es. tempi in cui l'elettroutensile è spento e tempi in cui è acceso, ma senza carico).

La rettifica di lamiere sottili o di altre strutture ben vibranti con un'ampia superficie può comportare un'emissione di rumore totale molto più elevata (fino a 15 dB) rispetto ai valori di emissione di rumore specificati. Le radiazioni sonore provenienti da tali pezzi devono essere evitate per quanto possibile con misure appropriate, come ad esempio tappeti di smorzamento pesanti e flessibili. L'aumento dell'emissione di rumore deve essere preso in considerazione anche per la valutazione del rischio di esposizione al rumore e per la scelta di un'adeguata protezione dell'udito.

Istruzioni di sicurezza

- Istruzioni generali di sicurezza per gli elettroutensili

AVVERTENZA!

Leggere tutte le istruzioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con questo elettroutensile. Il mancato rispetto delle istruzioni riportate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare le istruzioni di sicurezza e le istruzioni per eventuali necessità future.

Il termine "elettroutensile" utilizzato nelle istruzioni di sicurezza si riferisce agli elettroutensili alimentati dalla rete (con cavo di alimentazione) o quelli a batteria (senza cavo di alimentazione).

Sicurezza sul posto di lavoro

1) Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro disordinate o non illuminate possono causare incidenti.
2) Non lavorare con l'elettroutensile in un ambiente potenzialmente esplosivo contenente liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono accendere la polvere o i vapori.
3) Tenere lontani i bambini e le altre persone durante l'uso dell'elettroutensile. Una distrazione potrebbe provocare la perdita del controllo dell'elettroutensile.

Sicurezza elettrica

1) La spina del connettore dell'elettroutensile deve essere inserita nella presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori per spine insieme agli elettroutensili con messa a terra. Spine non modificate e prese adatte riducono il rischio di scosse elettriche.

2) Evitare il contatto fisico con superfici collegate a terra come tubi, riscaldatori, stufe e frigoriferi. Se il corpo è a terra, il rischio di scossa elettrica aumenta.

3) Tenere gli elettroutensili lontano dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di scosse elettriche.

4) Non usare impropriamente il cavo di alimentazione per trasportare, appendere o scollegare l'elettroutensile dalla presa di corrente. Tenere il cavo di alimentazione lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi di alimentazione danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

5) Quando si lavora con un elettroutensile all'aperto, utilizzare solo prolunghe adatte all'uso esterno. L'uso di una prolunga per esterni riduce il rischio di scosse elettriche.

6) Se il funzionamento dell'elettroutensile in un ambiente umido è inevitabile, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scosse elettriche.

Sicurezza personale

1) Stare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si lavora con un elettroutensile. Non usare un elettroutensile quando si è privi stanchi o sotto l'influenza di droghe, alcol o medicinali. Un istante di disattenzione durante l'utilizzo dell'elettroutensile potrebbe provocare gravi lesioni.

2) Indossare sempre dispositivi di protezione individuale e occhiali di sicurezza. L'uso di dispositivi di protezione individuale, quali maschera antipolvere, scarpe di sicurezza antiscivolo, casco di sicurezza o cuffie di protezione, a seconda del tipo e dell'uso dell'elettroutensile, riduce il rischio di lesioni.

3) Evitare la messa in funzione accidentale. Accertarsi che l'elettroutensile sia spento prima di collegarlo all'alimentazione e/o alla batteria, sollevarlo o trasportarlo. Se quando si trasporta l'elettroutensile si ha il dito sull'interruttore, o se si collega l'elettroutensile acceso all'alimentazione elettrica, si possono verificare incidenti.

4) Rimuovere gli utensili di regolazione o le chiavi prima di accendere l'elettroutensile. Un utensile o una chiave che si trova in una parte rotante dell'elettroutensile può causare lesioni.

5) Evitare una postura anomala. Garantire una base sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare meglio l'elettroutensile in situazioni impreviste.

6) Indossare indumenti adatti. Non indossare abiti larghi o gioielli. Tenere capelli e vestiti lontano dalle parti in movimento. Vestiti sciolti, gioielli o capelli lunghi possono rimanere impigliati in parti in movimento.

7) Se è possibile installare sistemi di aspirazione e raccolta della polvere, questi vanno collegati e utilizzati correttamente. L'uso di un aspiratore polvere può ridurre il rischio di pericoli legati alla polvere.
8) Non essere superficiali credendosi al sicuro e non ignorare le regole di sicurezza per gli elettroutensili, anche se si ha familiarità con l'elettroutensile avendolo utilizzato più volte. Un uso sbadato può causare gravi lesioni in una frazione di secondo.

Uso e manipolazione dell'elettroutensile

1) Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto al proprio lavoro. Con l'elettroutensile giusto si può lavorare meglio e in modo più sicuro per la prestazione specificata.
2) Non utilizzare un elettroutensile con un interruttore difettoso. Un elettroutensile che non può più essere acceso o spento è pericoloso e va riparato.
3) Scollegare la spina e/o rimuovere la batteria prima di apportare regolazioni all'apparecchio, cambiare le parti degli strumenti di inserimento o mettere da parte l'elettroutensile. Questa precauzione impedisce l'avviamento involontario dell'elettroutensile.
4) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone che non lo conoscono o non hanno letto le presenti istruzioni per l'uso. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

5) Prestare cura nella manutenzione degli elettroutensili e dello strumento di inserimento. Controllare che le parti mobili funzionino correttamente e non si inceppino, che le parti siano rotte o danneggiate in modo tale da compromettere il funzionamento dell'elettroutensile. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Molti incidenti sono causati da una cattiva manutenzione degli elettroutensili.

6) Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio con taglienti affilati tenuti con cura si inceppano meno e sono più facili da guidare.
7) Utilizzare elettroutensili, accessori, strumenti di inserimento, ecc. secondo le presenti istruzioni. Tenere conto delle condizioni di lavoro e dell'attività da svolgere. L'uso di elettroutensili per applicazioni diverse da quelle previste può portare a situazioni di pericolo.
8) Tenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non consentono un uso e un controllo sicuro dell'elettroutensile in situazioni impreviste.

Manutenzione

1) Far riparare l'elettroutensile solo da personale qualificato e solo con pezzi di ricambio originali. In questo modo si garantisce il mantenimento della sicurezza dell'elettroutensile.

- Istruzioni di sicurezza per tutte le applicazioni

Istruzioni comuni di sicurezza per la rettifica e il taglio abrasivo

1) Questo elettroutensile va utilizzato come smerigliatrice e troncatrice. Leggere tutte le istruzioni di sicurezza, le istruzioni, le illustrazioni e i dati forniti con l'apparecchio. La mancata osservanza di tutte le istruzioni riportate di seguito può causare scosse elettriche, incendi e/o gravi lesioni.

2) Questo elettroutensile non è adatto alla levigatura con carta vetrata, a lavori con spazzole metalliche, al taglio di fori e alla lucidatura. Gli usi per i quali l'elettroutensile non è previsto possono causare pericoli e lesioni.

3) Non utilizzare l'elettroutensile per una funzione per la quale non è stato espressamente progettato e previsto dal produttore. Tale conversione può causare la perdita di controllo e gravi lesioni fisiche.

4) Non utilizzare strumenti di inserimento non previsti e non definiti dal produttore appositamente per questo elettroutensile. Il solo fatto che è possibile fissare l'accessorio all'elettroutensile non garantisce un uso sicuro.

5) La velocità ammissibile dello strumento di inserimento deve essere almeno pari alla velocità massima indicata sull'elettroutensile. Uno strumento di inserimento che ruota più velocemente di quanto consentito può rompersi e volare.

6) Il diametro esterno e lo spessore dello strumento di inserimento devono corrispondere alle indicazioni delle misure indicate sull'elettroutensile. Gli strumento di inserimento non correttamente dimensionati non possono essere adeguatamente schermati o controllati.

7) Le dimensioni per il fissaggio dello strumento di inserimento devono corrispondere a quelle degli elementi di fissaggio dell'elettroutensile. Gli strumenti di inserimento che non sono fissati in modo preciso all'elettroutensile, ruotano in modo non uniforme, vibrano molto fortemente e possono portare alla perdita di controllo.

8) Non usare strumento di inserimento danneggiati. Prima di ogni utilizzo, controllare gli strumenti di inserimento, che i dischi abrasivi non presentino scheggiature e crepe, che il platorello non presenti crepe, usura o forte logoramento e che le spazzole metalliche non presentino fili sciolti o rotti. Nel caso in cui l'elettroutensile o lo strumento di inserimento dovesse cadere a terra, verificare eventuali danni oppure utilizzare uno strumento di inserimento non danneggiato. Dopo aver controllato e inserito lo strumento di inserimento, rimanere al di fuori del livello dello strumento di inserimento rotante e lasciare girare l'apparecchio alla massima velocità per un minuto. Gli strumenti di inserimento danneggiati di solito si rompono durante questo tempo di prova.

9) Indossare attrezzature di protezione. A seconda dell'applicazione, utilizzare una protezione totale del viso, una protezione per gli occhi o occhiali di sicurezza. Se necessario, indossare una maschera antipolvere, una protezione acustica, guanti protettivi o un grembiule speciale per tenere lontano da voi piccole particelle di materiale e di molatura. Gli occhi devono essere protetti dai corpi estranei volatili che si formano durante le diverse applicazioni. Le maschere antipolvere e le mascherine di protezione devono filtrare la polvere formatasi durante la rispettiva lavorazione. In caso di esposizione prolungata a rumori forti, è possibile soffrire di perdita dell'udito.
10) Tenere le altre persone a distanza di sicurezza dall'area di lavoro. Tutti coloro che entrano nell'area di lavoro devono indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o strumenti di inserimento rotti possono volare via e causare lesioni al di fuori dell'immediata area di lavoro.
11) Tenere l'elettroutensile solo dalle superfici di presa isolate quando si eseguono lavori in cui lo strumento di inserimento può colpire linee elettriche nascoste o il proprio cavo di alimentazione. Il contatto con un filo sotto tensione può anche mettere sotto tensione le parti metalliche dell'apparecchio e causare scosse elettriche.
12) Tenere il cavo di rete a dovuta distanza dagli strumenti di inserimento rotanti. In caso di perdita di controllo dell'apparecchiatura, il cavo di rete può essere tagliato in due o colpito e la mano o il braccio dell'operatore potrebbero finire nello strumento di inserimento in rotazione.

13) Non posare mai l'elettroutensile prima che lo strumento di inserimento si sia fermato completamente. Lo strumento di inserimento rotante può venire a contatto con la superficie di sostegno, causando la perdita di controllo dell'elettroutensile.
14) Non lasciare girare l'elettroutensile mentre lo si trasporta. In caso di contatto accidentale, gli indumenti potrebbero rimanere impigliati nello strumento di inserimento rotante e quest'ultimo potrebbe perforare il corpo.
15) Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nell'alloggiamento e un grande accumulo di polvere metallica può causare pericoli elettrici.
16) Non utilizzare l'elettroutensile vicino a materiali infiammabili. Le scintille potrebbero far prendere fuoco a questi materiali.
17) Non utilizzare strumenti di inserimento che richiedono un liquido di raffreddamento. L'uso di acqua o altri liquidi di raffreddamento può causare scosse elettriche.

Contraccolpo e rispettive istruzioni di sicurezza:

Il contraccolpo è la reazione improvvisa dovuta ad un strumento di inserimento rotante bloccato o agganciato, come un disco abrasivo, una mola, una spazzola metallica, ecc. L'aggancio o il blocco porta ad un brusco arresto dello strumento di inserimento rotante. Ciò fa accelerare un elettroutensile incontrollato contro il senso di rotazione dello strumento di inserimento nel punto di blocco.

Ad esempio, se un disco abrasivo rimane agganciato o bloccato nel pezzo, il bordo del disco abrasivo che si immerge nel pezzo può rimanere impigliato, provocando la rottura del disco o un contraccolpo. Il disco abrasivo si sposta quindi verso l'operatore/operatrice o si allontana da esso/essa, a seconda del senso di rotazione del disco nel punto di blocco. Ciò può anche causare la rottura dei dischi abrasivi.

Un contraccolpo è il risultato di un uso scorretto dell'elettroutensile e/o di condizioni di lavoro non corrette. Può essere evitato adottando le precauzioni appropriate come descritto di seguito.

1) Tenere saldamente l'elettroutensile e portare il corpo e le braccia in una posizione in cui è possibile trattenere le forze di contraccolpo. Utilizzare sempre l'impugnatura aggiuntiva, se presente, per avere il massimo controllo possibile sulle forze di contraccolpo o di reazione durante l'avviamento. L'operatore può prendere le opportune precauzioni per controllare le forze di contraccolpo e di reazione.
2) Non tenere mai la mano vicino agli strumento di inserimento in rotazione. Lo strumento di inserimento può passare sulla mano al momento del contraccolpo.
3) Evitare di avvicinarsi con il proprio corpo alla zona del contraccolpo dell'elettroutensile. Il contraccolpo muove l'elettroutensile nella direzione opposta rispetto al movimenti del disco abrasivo sul punto di blocco.
4) Lavorare con particolare attenzione in prossimità di angoli, spigoli taglienti, ecc. Impedire che gli strumenti di inserimento rimbalzino contro il pezzo in lavorazione o si aggancino. Lo strumento di inserimento rotante tende ad agganciarsi in prossimità di angoli e spigoli vivi o quando rimbalza. Ciò causa la perdita di controllo o il contraccolpo.

5) Non utilizzare la lama di una motosega per il taglio del legno, un disco diamantato segmentato con un passo dei segmenti superiore a 10 mm o una lama dentata. Tali strumenti di inserimento spesso causano un contraccolpo e una perdita di controllo.

Istruzioni di sicurezza speciali per la rettifica e il taglio abrasivo:

1) Utilizzare solo le mole omologate per l'elettroutensile e la calotta di protezione prevista per queste mole. Le mole non destinate all'elettroutensile non possono essere adeguatamente schermate e non sono sicure.
2) I dischi abrasivi devono essere montati in modo tale che la loro superficie di rettifica non sporga oltre il livello del bordo della calotta di protezione. Un disco abrasivo montato in modo improprio, che sporge oltre il livello del bordo della calotta di protezione, non può essere adeguatamente schermato.
3) La calotta di protezione deve essere saldamente montata all'elettroutensile e regolata in modo tale da garantire la massima sicurezza, rivolgendo verso l'operatore la minima parte possibile della mola. La calotta di protezione aiuta a proteggere l'operatore da frammenti, contatti accidentali con la mola e da scintille che potrebbero far prendere fuoco agli indumenti.
4) Le mole possono essere utilizzate solo per le applicazioni raccomandate. Ad esempio: Non rettificare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono progettati per l'asportazione di materiale con il bordo del disco. Le forze laterali che agiscono su queste mole possono romperle.

5) Usare sempre flange di serraggio in perfetto stato, della giusta dimensione e forma per il disco abrasivo selezionato. Le flange adatte fungono supporto per il disco abrasivo e riducono quindi il pericolo di rottura del disco abrasivo. Le flange per mole da taglio possono differire da quelle per altri dischi abrasivi.
6) Non utilizzare dischi abrasivi usurati di elettroutensili più grandi. Un disco abrasivo per elettroutensili più grandi non è progettato per le velocità più elevate degli elettroutensili più piccoli e può rompersi.
7) Quando si utilizzano i dischi per un doppio uso, utilizzare sempre la calotta di protezione appropriata per l'applicazione in corso. Se non si utilizza la calotta di protezione corretta, si rischia di non ottenere la schermatura desiderata e di subire gravi lesioni.

Ulteriori istruzioni speciali di sicurezza per il taglio abrasivo:

1) Evitare di far bloccare il disco abrasivo da taglio dritto o di esercitare una pressione troppo forte. Non praticare tagli eccessivamente profondi. Il sovraccarico del disco da taglio ne aumenta la sollecitazione e la suscettibilità all'inceppamento o al bloccaggio, e quindi la possibilità di contraccolpo o rottura della mola.
2) Evitare di avvicinarsi alla zona anteriore o posteriore del disco abrasivo da taglio dritto in rotazione. Se si sposta la mola da taglio lontano da sé nel pezzo da lavorare, in caso di contraccolpo, l'elettroutensile con il disco rotante può essere lanciato direttamente contro l'operatore.

3) Se il disco da taglio si inceppa o si interrompe il lavoro, spegnere l'elettroutensile e tenerlo fermo finché il disco non si è arrestato. Non tentare mai di estrarre il disco da taglio ancora in funzione dal taglio, altrimenti può verificarsi un contraccolpo. Determinare ed eliminare la causa dell'inceppamento.
4) Non riaccendere l'elettroutensile finché si trova ancora nel pezzo in lavorazione. Lasciare che il disco da taglio raggiunga la massima velocità prima di continuare con cautela il taglio. In caso contrario, il disco potrebbe agganciarsi, saltare fuori dal pezzo in lavorazione o causare un contraccolpo.
5) Sostenere le piastre o i pezzi di grandi dimensioni per ridurre il rischio di un contraccolpo dovuto a un disco da taglio inceppato. I pezzi di grandi dimensioni possono piegarsi sotto il proprio peso. Il pezzo da lavorare deve essere sostenuto su entrambi i lati del disco, sia in prossimità della linea di taglio che sul bordo.
6) Prestare particolare attenzione quando si effettuano "tagli per immersione" in pareti esistenti o altre aree non visibili. Il disco da taglio che viene immerso può causare un contraccolpo quando si taglia in tubi del gas o dell'acqua, linee elettriche o altri oggetti.
7) Non eseguire tagli curvi. Il sovraccarico della mola da taglio ne aumenta la sollecitazione e la suscettibilità all'inceppamento o al bloccaggio, e quindi la possibilità di contraccolpo o rottura della mola, con conseguenti gravi lesioni.

Accessori consentiti

	Diametro massimo ∅ (mm)	Spessore massimo (mm)	Filetta-tura	Velocità (min-1)	Velocità periferica (m/s)	Utensile
Dischi da taglio	230 3 M	4 6500 80				Chiave di montaggio a due fori
Dischi abrasivi	230 6 M	4 6500 80				Chiave di montaggio a due fori

● Conservazione e manipolazione degli strumenti di inserimento raccomandati

Gli utensili di rettifica devono essere maneggiati e trasportati con cura.
Gli utensili di rettifica devono essere conservati in modo tale da non essere esposti a danni meccanici o a influssi ambientali (ad es. umidità).

Istruzioni operative

INDICAZIONE

Le mole possono essere utilizzate solo per le applicazioni raccomandate. In caso contrario, potrebbero rompersi, danneggiarsi e provocare lesioni.

- Quando si utilizza una calotta di protezione di tipo A (calotta di protezione per il taglio) per la molatura laterale, la calotta di protezione e il pezzo in lavorazione possono interferire l'una con l'altro, con conseguente controllo insufficiente.

INDICAZIONE

• Quando si utilizza una calotta di protezione di tipo B (calotta di protezione per la rettifica) per il taglio abrasivo con mole da taglio incollate, vi è un rischio maggiore di essere esposti alle scintille e alle particelle di molatura espulse, nonché ai frammenti del disco abrasivo in caso di rottura del disco.
• Quando si utilizza una calotta di protezione di tipo A (calotta di protezione per il taglio) e una calotta di protezione di tipo B (una calotta protezione per la rettifica) per il taglio abrasivo o la rettifica laterale nella muratura in calcestruzzo, vi è un rischio maggiore dovuto all'esposizione alla polvere e alla perdita di controllo con conseguente contraccolpo.

Rettifica

Non utilizzare mai mole da taglio per la rettifica!

■ Muovere la smerigliatrice angolare avanti e indietro sul pezzo con una pressione moderata.
Per i materiali morbidi, guidare il disco abrasivo sul pezzo con un angolo piatto, per i materiali duri con un angolo leggermente più ripido.

Taglio abrasivo

Non utilizzare mai dischi abrasivi per il taglio!

Utilizzare esclusivamente dischi da taglio o abrasivi rinforzati con fibre, omologati per una velocità periferica non inferiore a 80 m/s.

CAUTELA!

L'utensile di molatura gira anche dopo essere stato spento. Non frenarlo premendolo lateralmente.

Fissare il pezzo. Utilizzare dispositivi di bloccaggio/morse per tenere il pezzo in lavorazione. Così si tiene più saldamente che con la mano.

Spegnere sempre il prodotto prima di posarlo e attendere che si arresti.

In caso di interruzione di corrente o se la spina viene staccata, sbloccare immediatamente l'interruttore ON/OFF. Portarlo in posizione OFF. In questo modo si evita un riavvio incontrollato.

Utilizzare il prodotto solo per il taglio a secco o la rettifica a secco.

L'impugnatura aggiuntiva 6 deve essere montata ogni volta che si lavora con il prodotto.

Il materiale contenente amianto non deve essere lavorato. L'amianto è considerato cancerogeno.

PERICOLO!

Guidare sempre il prodotto attraverso il pezzo nella direzione opposta. In caso di direzione opposta sussiste il rischio di contraccolpo. Il prodotto può essere spinto fuori dal taglio.

Guidare sempre il prodotto verso il pezzo quando è acceso. Sollevare il prodotto dal pezzo dopo la lavorazione e solo allora spegnerlo.

Durante il lavoro, tenere sempre il prodotto con entrambe le mani. Assicurarsi che il supporto sia sicuro.

Per ottenere un effetto di rettifica ottimale, muovere il prodotto uniformemente avanti e indietro sul pezzo da lavorare con un angolo compreso tra 30° e 40° (tra il disco abrasivo e il pezzo da lavorare).

Quando si lavora su superfici inclinate, non premere il prodotto sul pezzo con grande forza. Se la velocità si riduce drasticamente, è necessario ridurre la forza di pressione per consentire un lavoro sicuro ed efficace. Se il prodotto dovesse essere improvvisamente frenato o incepparsi, è necessario interrompere immediatamente l'alimentazione di rete.

Taglio: Lavorare con un avanzamento moderato e non inclinare il disco da taglio.

I dischi abrasivi e da taglio diventano molto caldi durante la lavorazione – lasciarli raffreddare completamente prima di toccarli.

Non utilizzare mai il prodotto per scopi diversi da quelli previsti.

Assicurarsi sempre che il prodotto sia spento prima di inserire la spina nella presa.

In caso di pericolo, estrarre immediatamente la spina dalla presa. Assicurarsi che il prodotto e la spina siano facilmente accessibili e raggiungibili in caso di emergenza.

Staccare sempre la spina dalla presa durante le pause di lavoro, prima di effettuare qualsiasi intervento sul prodotto e quando non viene utilizzato. Il prodotto deve essere sempre pulito, asciutto e privo di olio o grasso.

Stare sempre attenti! Fare sempre attenzione a quello che si fa e usare sempre il buon senso. Non utilizzare mai il prodotto quando non si è concentrati o non ci si sente bene.

AVVERTENZA!

Indossare occhiali di sicurezza e una maschera antipolvere!

Funzionamento

- Montaggio/regolazione della protezione della levigatrice

AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

PERICOLO DI LESIONI!

Usare sempre la smerigliatrice angolare con la protezione della levigatrice 7. La protezione della levigatrice deve essere fissata saldamente alla smerigliatrice angolare. Regolarla in modo da ottenere la massima sicurezza, ossia che la parte più piccola possibile del disco abrasivo o da taglio sia rivolta verso l'operatore. La protezione della levigatrice ha lo scopo di proteggere l'operatore da frammenti e contatti accidentali con la mola.
Assicurarsi che la protezione della levigatrice 7 sia montata almeno alla stessa angolazione dell'impugnatura aggiuntiva 6 (vedi fig. C). In caso contrario, ci si può ferire sul disco abrasivo o da taglio.

1. Inserire la protezione della levigatrice 7 nella posizione indicata (vedi fig. G). La protezione della levigatrice può essere messa o tolta solo in questa posizione. Ruotare la protezione della levigatrice fino a sentire il primo scatto in posizione.

2. A questo punto, premere la leva 10 e ruotare la protezione della levigatrice nella posizione desiderata (posizione di lavoro) finché non si innesta in modo percettibile.

3. Controllare che la protezione della levigatrice sia saldamente inserita. La leva deve essere innestata e non deve essere possibile ruotare la protezione della levigatrice.

- Montaggio dell'attacco della protezione da taglio

AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

INDICAZIONE

Per il taglio abrasivo, montare l'attacco della protezione da taglio 7a sulla protezione della levigatrice 7.

1. Rimuovere eventualmente il disco abrasivo/da taglio.
2. Allineare i denti sul bordo dell'attacco della protezione da taglio alla protezione della levigatrice (vedi fig. H).
3. Ruotare l'attacco della protezione da taglio 7a in senso orario finché non si innesta il blocco della protezione da taglio (vedi fig. H).
4. Controllare che l'attacco della protezione da taglio sia posizionato correttamente.

Rimozione dell'attacco della protezione da taglio

⚠ AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

1. Rimuovere eventualmente il disco abrasivo/da taglio.
2. Premere il blocco sull'attacco della protezione da taglio 7a verso l'esterno. Ruotare la protezione da taglio in senso antiorario (vedi fig. H).

Montaggio dell'impugnatura aggiuntiva

CAUTELA!

Per motivi di sicurezza, questo prodotto può essere utilizzato solo con l'impugnatura aggiuntiva 6. In caso contrario, potrebbero verificarsi lesioni. L'impugnatura aggiuntiva può essere avvitata a sinistra, a destra o sopra la testa del prodotto, a seconda del metodo di lavoro.

□ A seconda del metodo di lavoro, avvitare l'impugnatura sulla filettatura a sinistra/destra/sopra il prodotto.

- Montaggio/sostituzione del disco abrasivo/da taglio

⚠ AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

• Indossare sempre guanti protettivi quando si sostituiscono i dischi abrasivi o da taglio. Dopo l'uso, il disco abrasivo o da taglio è molto caldo. Lasciare che il disco abrasivo/ da taglio si raffreddi completamente prima di toccarlo.
  Rispettare le dimensioni dei dischi abrasivi o da taglio. Il foro del disco deve adattarsi alla flangia di montaggio senza gioco. Non utilizzare riduttori o adattatori.
  Controllare il disco abrasivo/da taglio. Non deve essere danneggiato, umido o presentare crepe. In caso contrario, durante l'uso, potrebbe rompersi e provocare lesioni.

INDICAZIONE

Assicurarsi di utilizzare solo dischi privi di sporco.
Utilizzare solo utensili di rettifica la cui velocità consentita sia almeno pari ai giri a vuoto del prodotto. Utilizzare solo dischi che non hanno ancora superato la data di scadenza.

CAUTELA! PERICOLO DI LESIONI!

Azionare il tasto di blocco del mandrino 8 solo quando il mandrino di montaggio 12 è fermo.

1. Premere il tasto di blocco del mandrino 8 per bloccare la trasmissione.
2. Allentare la flangia di bloccaggio 11 con la chiave di montaggio a due fori 14 (vedi fig. E).
3. Montaggio di un disco abrasivo/da taglio piatto: Posizionare il disco abrasivo/da taglio sulla flangia di supporto 13 con il lato delle scritte rivolto verso il prodotto.
4. Montaggio di un disco abrasivo/da taglio con centro incassato: Posizionare il disco abrasivo/da taglio con il lato incassato verso la flangia di bloccaggio.

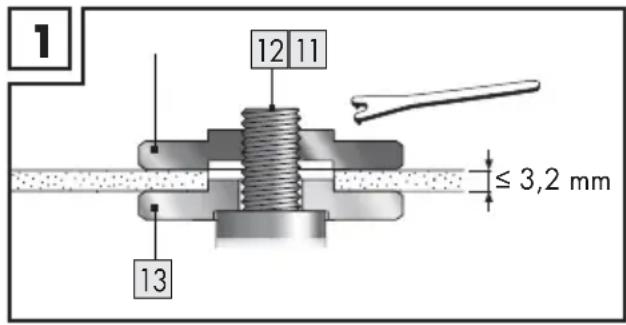

Per dischi abrasivi/da taglio sottili (vedi fig. 1)

Il collare della flangia di bloccaggio è rivolto verso l'alto, in modo da poter bloccare saldamente un disco abrasivo sottile.

1 12 11 ≤ 3,2 mm 13

1. Premere il tasto di blocco del mandrino 8 per bloccare la trasmissione.
2. Serrare nuovamente la flangia di bloccaggio 11 con la chiave di montaggio a due fori 14.

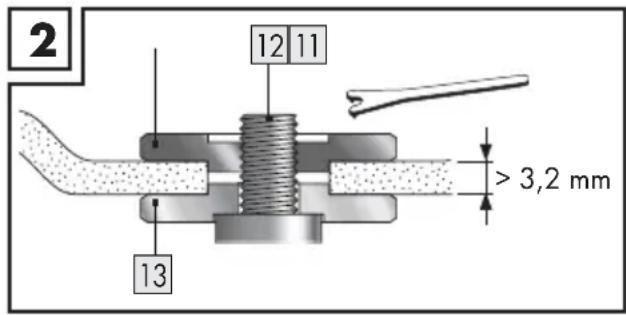

In caso di dischi abrasivi spessi (vedi fig. 2)

Il collare della flangia di bloccaggio 11 è rivolto verso il basso, in modo che il disco abrasivo spesso possa essere montato saldamente sul mandrino di montaggio 12.

2 12 11 > 3,2 mm 13

1. Bloccare il mandrino di montaggio 12.
2. Serrare la flangia di bloccaggio 11 con la chiave di montaggio a due fori 14 in senso orario.

INDICAZIONE

Se dopo la sostituzione il disco gira in modo instabile o vibra, è necessario sostituirlo immediatamente.

☐ Per sicurezza, lasciare che il prodotto giri alla massima velocità per 60 secondi dopo aver cambiato il disco. Fare attenzione ai rumori insoliti e alle scintille.
□ Controllare che tutti gli elementi di fissaggio siano fissati correttamente.
□ Assicurarsi che la freccia del senso di rotazione (se presente) sui dischi da taglio o abrasivi (anche dischi da taglio diamantati) e il senso di rotazione del prodotto (freccia del senso di rotazione sul prodotto) corrispondano.

- Accensione e spegnimento

Controllare lo strumento inserito prima dell'uso. Deve essere montato correttamente, non deve essere danneggiato, umido o incrinato e deve ruotare liberamente. Eseguire un test di 60 secondi. Non utilizzare strumenti irregolari o vibranti. Fare attenzione ai rumori insoliti e alle scintille. Controllare poi che tutti gli elementi di fissaggio siano fissati correttamente.

INDICAZIONE

Accendere sempre la smerigliatrice angolare prima del contatto con il materiale e solo allora guidare il prodotto sul pezzo.

Accensione

1. Tenere premuto il blocco di rilascio 3 in direzione del mandrino di fissaggio (vedi fig. F).
2. Premere l'interruttore ON/OFF 2 in direzione del manipolo 1 (vedi fig. F).

Spegnimento

□ Rilasciare nuovamente l'interruttore ON/OFF 2.

- Rotazione del manipolo

⚠ AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

□ Il manipolo 1 può essere ruotato di 90° a destra o a sinistra (vedi fig. B).

☐ Ciò consente di spostare l'interruttore ON/OFF 2 in una posizione più favorevole a seconda delle condizioni di lavoro.

1. Premere il pulsante di regolazione del manipolo 4 e ruotare il manipolo 1 finché le frecce non sono allineate (vedi fig. I).

2. Lasciare che il manipolo si blocchi in posizione.

Manutenzione e pulizia

⚠ AVVERTENZA! PERICOLO DI LESIONI!

Spegnere il prodotto e scollegarlo dall'alimentazione prima di effettuare regolazioni, manutenzione, pulizia del prodotto e quando non viene utilizzato!

INDICAZIONE

I pezzi di ricambio non elencati (come ad es. spazzole di carbone) possono essere ordinati tramite il nostro servizio di assistenza.

Non utilizzare oggetti appuntiti per pulire il prodotto. Non versare liquidi verso l'interno del prodotto. In caso contrario, il prodotto potrebbe subire dei danni.

Far sostituire le spazzole di carbone solo dal centro di assistenza o da un'officina specializzata riconosciuta. Per il resto, il prodotto non richiede manutenzione.

Se si rende necessaria la sostituzione del cavo di alimentazione, questa deve essere effettuata dal produttore o da un suo rappresentante, per evitare rischi per la sicurezza.

□ È meglio pulire il prodotto regolarmente sempre subito dopo aver finito il lavoro.
□ Pulire l'alloggiamento con un panno asciutto. Non usare in nessun caso benzina, solventi o detergenti che attaccano la plastica.
□ Per pulire a fondo il prodotto è necessario un aspirapolvere.
□ Le aperture di ventilazione devono essere sempre libere.
□ Rimuovere la polvere da levigatura aderente con un pennello.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Prodotto:

FR +

Il prodotto, i suoi accessori e i materiali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore.

Per un migliore trattamento dei rifiuti, smaltirli separatamente seguendo i diversi simboli della raccolta differenziata.

Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

stioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Garanzia

Il prodotto è stato fabbricato accuratamente secondo severe direttive di qualità ed è stato controllato meticolosamente prima della consegna. In caso di difetti di materiale o fabbricazione l'acquirente può far valere diritti legali nei confronti del venditore. La nostra garanzia sotto riportata non costituisce alcun limite ai diritti legali dell'acquirente.

Questo prodotto è garantito per 3 anni con decorrenza dalla data di acquisto. La garanzia decorre dalla data d'acquisto. Conservare lo scontrino originale in un posto sicuro perché questo documento viene richiesto come prova dell'avvenuto acquisto.

Tutti i danni o difetti presenti già al momento dell'acquisto devono essere comunicati subito dopo l'apertura della confezione.

Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, noi procederemo, a nostra discrezione, alla riparazione o sostituzione gratuite del prodotto o al rimborso del prezzo di acquisto. Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. Ciò vale anche per le parti sostituite e riparate.

Questa garanzia decade in caso di danneggiamento oppure uso o manutenzione impropri del prodotto.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

Gestione dei casi in garanzia

Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:

Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 445907_2307) come prova d'acquisto.

Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.

In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.

Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.

Assistenza

Assistenza Italia

Tel.:[phone]

E-Mail:[e-mail]

Dichiarazione di conformità UE

DICHIARAZIONE DI CONFORMITÀ UE (445907\_2307)

IAN: 445907_2307

Identificazione del prodotto:

"PARKSIDE" Smerigliatrice angolare

Numero di modello: HG10793

L'oggetto della dichiarazione di cui sopra è conforme alla pertinente normativa di armonizzazione dell'Unione:

Direttiva 2006/42/CE

Direttiva 2014/30/UE

Direttiva 2011/65/UE con tutte le relative modifiche

Riferimento alle pertinenti norme armonizzate o riferimenti alle altre specifiche tecniche in relazione alle quali è dichiarata la conformità:

N° / Parti

Direttiva 2006/42/CE

EN 62841-1:2015/A11:2022

EN IEC 62841-2-3:2021/A11:2021

Direttiva 2014/30/UE

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

L'oggetto della dichiarazione di cui sopra è conforme alla direttiva 2011/65/UE del Parlamento europeo e del Consiglio, dell'8 giugno 2011, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche:

Depositario della documentazione tecnica: OWIM GmbH & Co.KG

Firmato a nome e per conto di:

La presente dichiarazione di conformità è rilasciata sotto la sola responsabilità del produttore.

Traduzione della dichiarazione di conformità originale

Neckarsulm 27.09.2023

Luogo

Data

ppa. Stefan Haensel

Firmatario autorizzato Firmatario autorizzato
