MANUALE UTENTE Corgi Klarfit

Rimorchio da bici per cani

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 36

Assemblaggio 36

Fissaggio del timone alla ruota posteriore 38

Montaggio del kit jogger 40

Trasporto di animali domestici 41

DATI TECNICI

Numero articolo 10035539, 10035540
Carico consentito 30 kg
Velocità massima consigliata 16 km/h

Importatore per la Gran Bretagna:

- Il rimorchio non può essere caricato con un peso superiore a 30 kg.

- La velocità massima consigliata è di 16 km/h.

- Il rimorchio non deve essere utilizzato per trasportare persone.

- Non apportare modifiche tecniche al dispositivo. Questo può comportare pericoli nel traffico stradale e la perdita di validità della garanzia.

- Indossare sempre un casco.

- Non utilizzare il rimorchio su fondi pietrosi, accidentati o in condizioni di traffico pericolose.

- La bicicletta che traina deve essere in perfetto stato. I freni devono funzionare perfettamente. Lo spazio di frenata aumenta con il rimorchio (e il carico).

- Caricare il rimorchio solo fino al bordo, per evitare la caduta di oggetti che potrebbero comportare rischi nel traffico stradale.

- Il rimorchio non può essere collegato a macchine con sistema di propulsione. Il rimorchio può essere mosso solamente sfruttando direttamente la forza umana.

- Non muovere il rimorchio con mezzi a motore. Questo vale anche per motociclette a propulsione elettrica o biciclette con propulsione elettrica ausiliaria.

ASSEMBLAGGIO

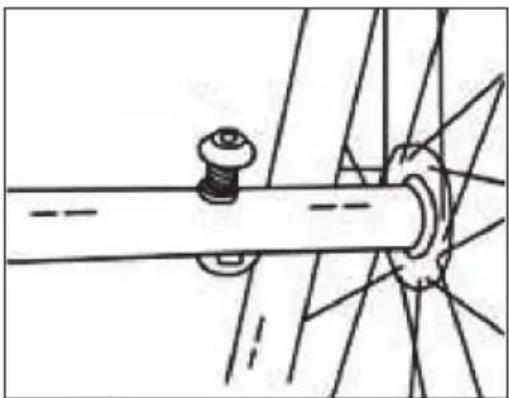

1º passaggio: montare la ruota

Inserire l'innesto dell'asse delle ruote nell'apertura dell'asse. Le ruote sono fissate correttamente, quando la chiusura a scatto è inserita nel modo giusto. Se si desidera rimuovere le ruote, basta premere il tasto sulla chiusura a scatto sul lato inferiore dell'asse e togliere la ruota.

2º passaggio: posizionare il gancio di traino

Nella spedizione, il gancio di traino è fissato sotto al rimorchio. Sbloccare il gancio di traino rimuovendo il bullone dall'asse rotante. Montare il gancio di traino nella posizione corretta, ruotandolo di 180° e fissandolo al perno girevole articolato. Fissare il gancio di traino riposizionando il bullone.

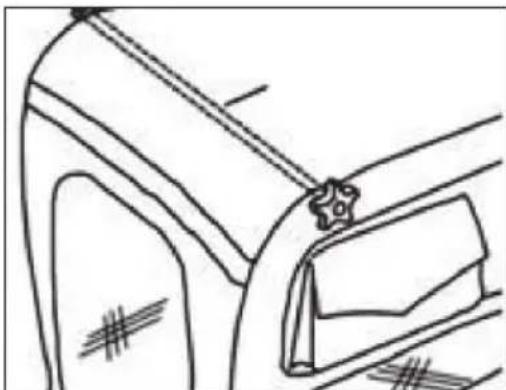

3º passaggio: montare la cabina

Con le ruote al suolo, posizionare verticalmente una parete laterale. Posizionare l'asta di supporto all'interno del rimorchio, in modo che la manopola possa essere fatta passare attraverso il passaggio e il telaio sul lato del rimorchio e fissata poi alla filettatura dell'asta di supporto. Ripetere questo passaggio con la seconda manopola sull'altro lato del rimorchio. Stringere saldamente le manopole.

Nota: l'attacco universale è adatto solo per biciclette con asse pieno e/o con sgancio rapido.

Biciclette con asse pieno

Togliere dalla bici il dado dell'asse sinistro. Di base è possibile conservare distanziatori e rondelle. Inserire l'attacco sull'asse e inserire nuovamente il dado.

AVVERTENZA

Pericolo di lesione! Il dado dell'asse deve essere stretto sulla fi lettatura dell'asse con almeno 5 rotazioni complete, in modo da garantire una tenuta suffi ciente. Con una fi lettatura troppo corta è possibile che la ruota posteriore si stacchi involontariamente, causando potenzialmente gravi lesioni o addirittura la morte. Rivolgersi al rivenditore di fi ducia in caso di dubbi.

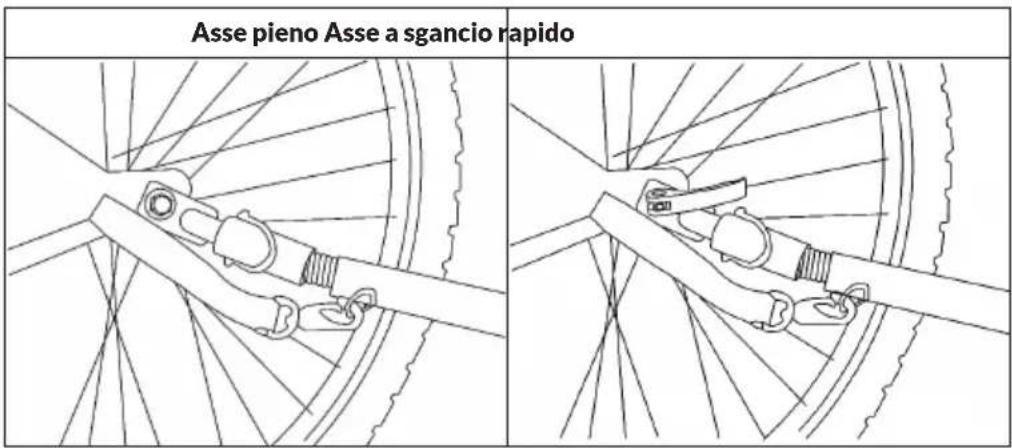

Asse pieno Asse a sgancio rapido

Rimuovere lo sgancio rapido dalla bici e farlo passare insieme all'asse a sgancio rapido attraverso l'attacco del rimorchio. Premere lo sgancio rapido di nuovo attraverso l'asse della ruota, stringere il dado e fi ssare lo sgancio rapido con suffi ciente pressione. Per assicurarsi che il mozzo sia ben fi ssato nell'asse cavo, la leva di sgancio rapido deve agganciarsi durante il movimento dalla posizione aperta a quella media e quando ci si avvicina alla posizione chiusa deve esserci una leggera resistenza. Se muovere la leva di sgancio rapido risulta troppo facile o troppo diffi cile, stringerla o bloccarla. Allentare il dado dello sgancio rapido sull'altro lato del mozzo.

AVVERTENZA

Pericolo di lesione! Il dado dell'asse deve essere stretto sulla fi lettatura dell'asse con almeno 5 rotazioni complete, in modo da garantire una tenuta suffi ciente. Con un asse corto a sgancio rapido è possibile che la ruota posteriore si stacchi involontariamente, causando potenzialmente gravi lesioni o addirittura la morte. Rivolgersi al rivenditore di fi ducia in caso di dubbi.

Dopo il fi ssaggio

Inserire il perno di sicurezza attraverso i fori nell'attacco e nei collegamenti dell'attacco. Ruotare e bloccare il perno. Avvolgere la cintura di sicurezza intorno al fermacatena e fi ssarlo con il moschettone al D-ring dell'attacco del rimorchio.

AVVERTENZA

Pericolo di lesione! Il rimorchio e l'attacco del rimorchio devono essere montati correttamente. Controllare rimorchio e attacco regolarmente per eventuali danni o componenti di fi ssaggio allentati. Danni o montaggio errato possono causare serie lesioni o addirittura la morte.

MONTAGGIO DEL KIT JOGGER

Con il kit jogger potete trasformare rapidamente il vostro rimorchio in un pratico jogger per animali domestici. Procedere in questo modo:

1. Assicurarsi che il timone si agganciato sotto al telaio.

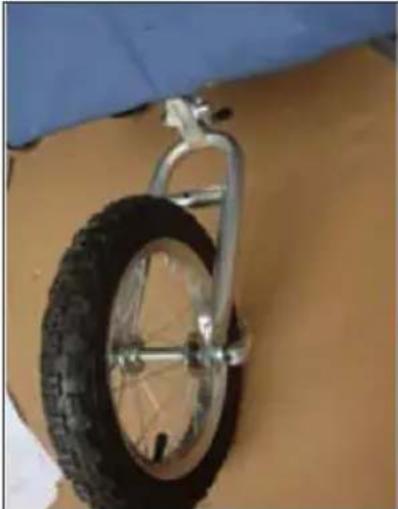

2. Montare il gruppo di montaggio della ruota anteriore: far scorrere il tubo quadrato corto sulla ruota anteriore sopra al relativo tubo sul lato anteriore basso della cabina del rimorchio. Orientare i fori, posizionare il perno di sgancio rapido e stringere saldamente.

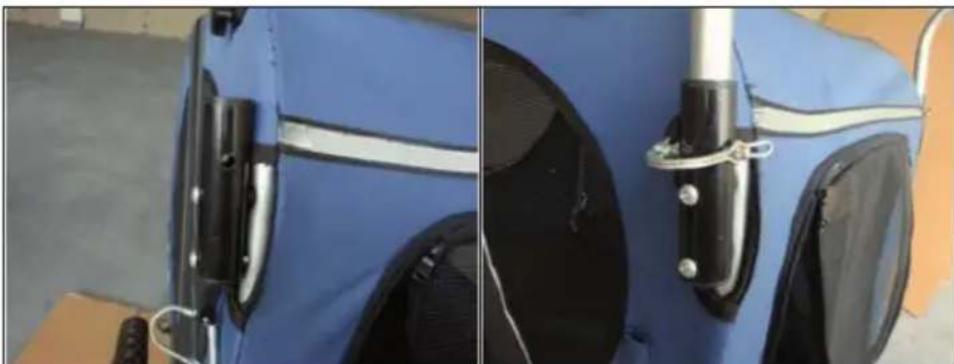

1. Fissare il manubrio: fissare entrambi i tubi di fissaggio del manubrio al telaio della parete posteriore. Orientare i fori sul tubo all'estremità aperta del tubo di fissaggio verso l'alto ai fori sul telaio. Far passare le viti attraverso il tubo e i fori sul telaio e inserire i dadi da 10 mm dal lato interno della cabina. Stringere saldamente le viti con un cacciavite e una chiave inglese. Inserire le estremità del manubrio nei tubi di fissaggio, orientare i fori, inserire i perni di fissaggio e bloccarli.

Far salire e scendere gli animali domestici

• Far salire e scendere gli animali solo dallo sportello posteriore, quando lo sportello anteriore è chiuso e il rimorchio è fissato alla bici.
• Se l'animale si trova nel rimorchio, fissare un'estremità della fune di sicurezza (inclusa in consegna) al collare dell'animale e l'altra al D-ring del rimorchio. Regolare la lunghezza del guinzaglio in modo tale che l'animale non possa uscire dal pannello anteriore quando il guinzaglio è aperto.
• Chiudere sempre lo sportello posteriore quando si è in moto.

Prendere confidenza con il rimorchio

Fare lentamente prendere confidenza al proprio animale con il rimorchio, aprire e chiudere gli sportelli e ordinare all'animale di scendere nuovamente dal rimorchio.

In movimento

Abituare il proprio animale al movimento del rimorchio spingendolo lentamente. Se l'animale è tranquillo, pedalare per un breve tratto. Se l'animale si agita, fermare il rimorchio, calmarlo e ricompensarlo con i croccantini che preferisce.

A piena velocità

Assicurarsi che l'animale sia tranquillo e a suo agio nel rimorchio. Incrementare la durata dei tragitti in modo graduale.
