MANUAL DE USUARIO Corgi Klarfit

Remolque de bicicleta para perros

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Instrucciones de seguridad 20

Asamblea 20

Fijación de la barra de tracción a la rueda trasera 22

Montaje del kit jogger 24

Transporte de mascotas 25

DATOS TÉCNICOS

Número de artículo 10035539, 10035540

Carga máxima 30 kg

Velocidad máxima recomendada 16 km/h

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

INSTRUCCIONES DE SEGURIDAD

• El remolque no debe cargarse con más de 30 kg.
• La velocidad máxima recomendada es de 16 km/h.
• El remolque no debe utilizarse para transportar personas.
• No realice ninguna modificación técnica en la unidad. Esto puede causar peligro en la carretera e invalidar la garantía del fabricante.

• Utilice siempre casco.
- No utilice el remolque en terrenos pedregosos e irregulares ni en situaciones peligrosas de tráfico.
- La bicicleta debe estar en perfecto estado. Los frenos deben funcionar perfectamente. Con un remolque (y carga) su distancia de frenado aumenta.

- Cargue el remolque sólo hasta el borde superior, para que las cosas que se caigan no pongan en peligro el tráfico rodado.

- El remolque no debe conectarse a una máquina equipada con un sistema de tracción. El remolque debe ser movido sólo por la fuerza humana aplicada directamente.

- El remolque no debe ser movido por vehículos motorizados. Esto también se aplica a las bicicle-tas con accionamiento eléctrico o a las bicicletas con accionamiento auxiliar de motor eléctrico.

ASAMBLEA

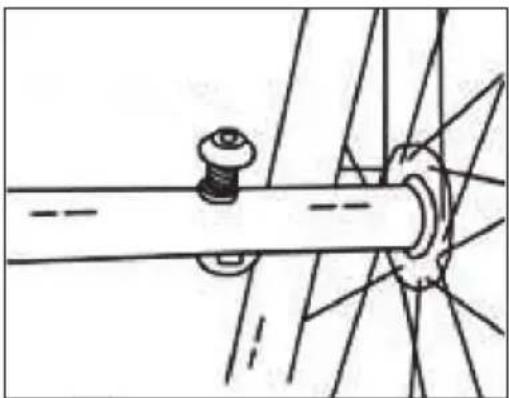

Paso 1: Fijar la rueda

Introduzca la parte insertable del eje de la rueda en la abertura del eje. Las ruedas están bien ase-guradas cuando el cierre a presión está bien encajado. Si quiere quitar las ruedas, sólo tiene que pulsar el botón del cierre a presión en la parte inferior del eje y tirar de la rueda hacia abajo.

Cuando ponga el remolque para mascotas, asegure el enganche debajo del remolque. Desbloquee el enganche retirando el pasador del eje pivotante. Coloquer el gancho de remolque en la posición correcta girándolo 180° y encajándolo en la montura de la articulación giratoria. Asegure el engan-che volviendo a insertar el pasador.

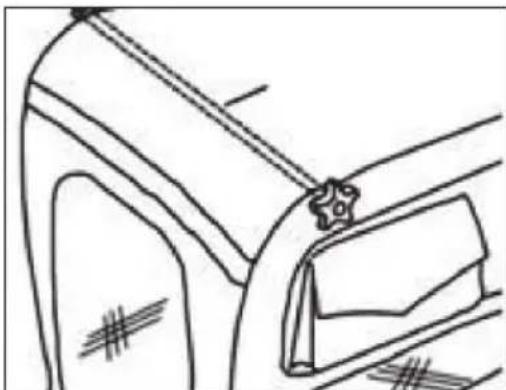

Paso 3: Montar la cabina

Con las ruedas en el suelo, coloque un panel lateral en posición vertical. Coloque la barra de suje-ción en el interior del remolque para que el pomo pueda pasar a través del ojal y el marco lateral del remolque y fijelo a las roscas de la barra de sujeción. Repita este paso con el segundo tornillo del otro lado del remolque. Apriete bien los tornillos.

FIJACIÓN DE LA BARRA DE TRACCIÓN A LA RUEDA TRASERA

Nota: El acoplamiento universal sólo es apto para bicicletas con un eje macizo o/y con un eje de desenganche rápida.

Bicicletas con eje macizo

Retire la tuerca del eje izquierdo de la bicicleta. Los espaciadores y arandelas siempre pueden ser retenidos. Coloque el embrague en el eje y vuelva a colocar la tuerca.

ADVERTENCIA

Peligro de lesiones! La tuerca del eje debe ser apretada en la rosca del eje con al menos 5 vueltas completas para asegurar una fuerza de sujeción sufi ciente. Una rosca demasiado corta puede provocar un afl ojamiento involuntario de la rueda trasera y, por tanto, graves lesiones o incluso la muerte. En caso de duda, póngase en contacto con su distribuidor.

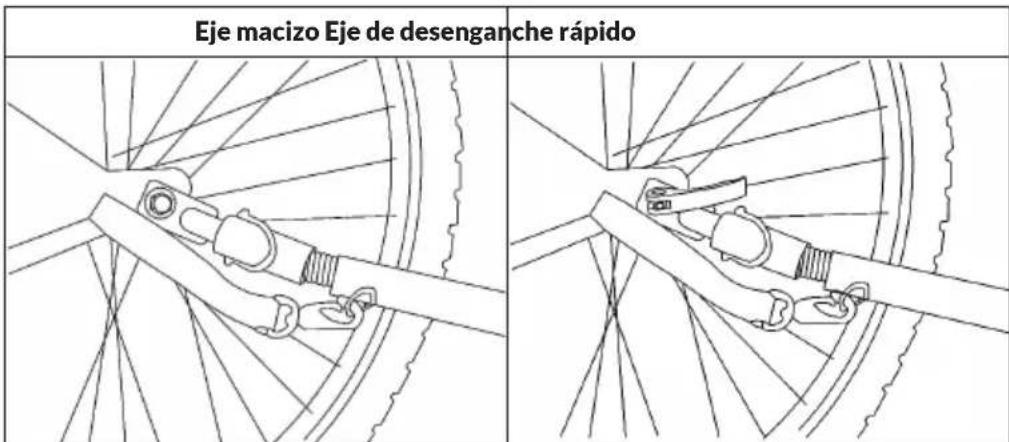

Eje macizo Eje de desenganche rápido

Bicicletas con eje de desenganche rápido

Retire el desenganche rápido de la bicicleta y páselo por el enganche del remolque junto con el eje de desenganche rápido. Empuje el cierre rápido hacia atrás a través del eje de la rueda, apriete la tuerca y sujete el cierre rápido con la presión correcta. Para que el cubo quede sufi cientemente sujeto en el eje hueco, la palanca de cierre rápido debe agarrar al pasar de la posición abierta a la posición media, al aproximarse a la posición cerrada debe haber una resistencia notable. Si es demasiado fácil o demasiado difícil mover la palanca de desenganche rápido, apriétela o suéltela. Para ello, afl oje la tuerca de cierre rápido en el otro lado del cubo.

ADVERTENCIA

Peligro de lesiones! La rosca de la tuerca de desenganche rápido debe apretarse en el eje de desenganche rápido con un mínimo de 5 vueltas completas para garantizar una fuerza de sujeción suficiente. Un eje de desenganche rápido demasiado corto puede provocar un afl ojamiento involuntario de la rueda trasera y, por tanto, graves lesiones o incluso la muerte. En caso de duda, póngase en contacto con su distribuidor.

Después del montaje

Inserte el pasador de seguridad a través de los orificios de las conexiones del acoplamiento y del acoplamiento. Gire y bloquee el pasador. Envuelva el cinturón de seguridad alrededor del soporte de la cadena y sujételo al anillo D del enganche del remolque con el mosquetón.

ADVERTENCIA

Peligro de lesiones! El enganche del remolque y el remolque deben estar correctamente montados. Revise el remolque y el enganche del remolque regularmente para ver si hay daños o sujetadores sueltos. Los daños o la instalación incorrecta pueden provocar lesiones graves o la muerte.

MONTAJE DEL KIT JOGGER

El kit jogger le permite convertir rápidamente su remolque para perros en un jogger para mascotas. Para ello, proceda como sigue:

1. Asegúrese de que la barra de remolque está bloqueada bajo el bastidor.

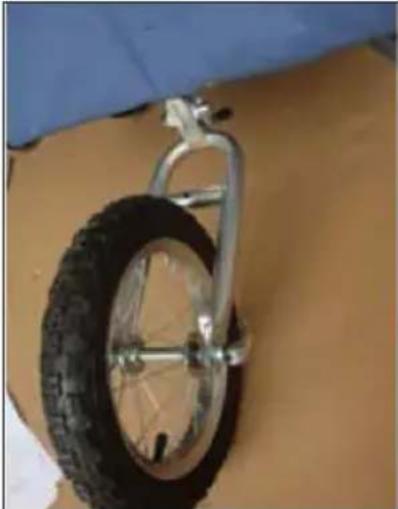

   2 Coloque el conjunto de la rueda delantera: Deslice el tubo cuadrado en la rueda delantera sobre el tubo correspondiente en el borde delantero inferior de la cabina del remolque. Alinee los agujeros de cada tubo, inserte el pasador de "liberación rápida" y apriete.

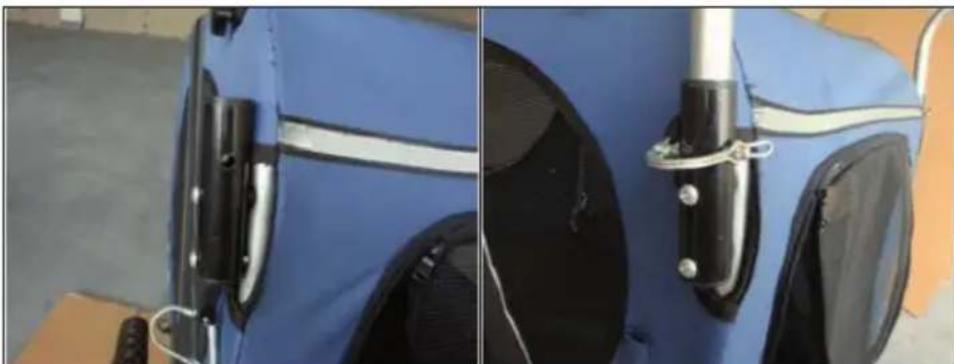

3 Fijación del manillar: Fije los dos tubos de fijación del manillar al cuadro en la parte trasera. Alinee los agujeros del tubo con el extremo abierto hacia arriba en los agujeros del marco. Inserte los pernos a través del tubo y de los agujeros e instale las tuercas de 10 mm desde el interior de la cabina. Apriete bien los tornillos con un destornillador y una llave inglesa. Deslice los extremos del manillar en los tubos de montaje, alinee los orificios e inserte y bloquee los pasadores de bloqueo.

Carga y descarga de mascotas

• Sólo cargue y descargue a su mascota a través de la puerta trasera cuando la puerta delantera esté cerrada y el remolque esté sujeto a la bicicleta.
• Si la mascota está dentro del remolque, sujete un extremo de la correa de seguridad (suministrada) al collar de la mascota y el otro extremo al anillo D del remolque. Ajuste la longitud de la correa para que la mascota no pueda salir por el parabrisas cuando la correa esté abierta.
• Cierre siempre la puerta trasera mientras conduce.

Conocer el remolque

Familiarice lentamente a su mascota con el remolque, abra y cierre las puertas y deje que su mascota salga cuando se lo ordene.

En movimiento

Acostumbre a su mascota al movimiento del remolque empujando lentamente el equipo. Si la mascota se queda quieta, conduce un poco. Si se inquieta, detenga al equipo, tranquilícelo y recompénselo con golosinas para perros cuando esté tranquilo.

A toda velocidad

Asegúrese de que su mascota esté tranquila y acepte bien el remolque, prolongue el tiempo de viaje gradualmente.
