BEDIENUNGSANLEITUNG Corgi Klarfit

Fahrrad-Hundeanhänger

Bicycle Dog Trailer

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Zusammenbau 4

Befestigung der Deichsel am Hinterrad 6

Montage des Jogger-Kits 8

Transport von Haustieren 9

English 11

Español 19

Français 27

Italiano 35

TECHNISCHE DATEN

Artikelnummer 10035539, 10035540
Zulässige Beladung 30 kg
Empfohlene Höchstgeschwindigkeit 16 km/h

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

- Der Anhänger darf nicht mit mehr als 30 kg beladen werden.

• Die empfohlene Höchstgeschwindigkeit beträgt 16 km/h.

- Der Anhänger darf nicht benutzt werden, um Personen damit zu befördern.

- Führen Sie keine technischen Modifikationen am Gerät durch. Dies kann zu Gefahren im Straßenverkehr führen und die Herstellergarantie erlischt.

- Tragen Sie immer einen Helm.

- Nutzen Sie den Anhänger nicht auf steinigem, unebenem Gelände und in gefährlichen Verkehrssituationen.

- Das ziehende Fahrrad muss in einwandfreiem Zustand sein. Die Bremsen sollten perfekt funktionieren. Mit Anhänger (und Beladung) verlängert sich Ihr Bremsweg.

- Beladen Sie den Anhänger nur bis zur Oberkante, damit herausfallende Dinge nicht den Straßenverkehr gefährden.

- Der Anhänger darf nicht mit einer mit einer Maschinene verbunden werden, die mit einem Antriebssystem ausgestattet ist. Der Anhänger darf nur durch direkt angewandte, menschlichen Kraft bewegt werden.

- Der Anhänger darf nicht durch motorisierte Fahrzeuge bewegt werden. Dies gilt auch für Fahrräder mit Elektroantrieb oder Fahrräder mit elektromotorischem Hilfsantrieb.

ZUSAMMENBAU

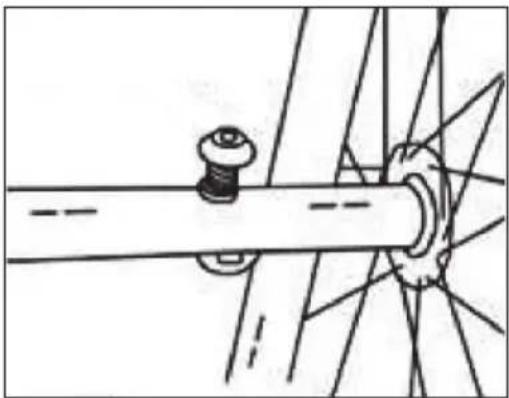

Schritt 1: Das Rad anbringen

Stecken Sie den Einsteckteil der Räderachse in die Achsenöffnung. Die Räder sind dann richtig fixiert, wenn der Schnappverschluss richtig eingerastet ist. Wenn Sie die Räder entfernen möchten, drücken Sie einfach den Knopf des Schnappverschlusses an der Unterseite der Achse und ziehen Sie das Rad herunter.

Schritt 2: Aufrichten der Anhängevorrichtung

Beim Versand des Haustieranhängers wird die Anhängevorrichtung unterhalb des Anhängers fixiert. Entsichern Sie die Anhängevorrichtung, indem Sie den Bolzen aus der Drehachse entfernen. Bringen Sie die Anhängevorrichtung in die korrekte Position, indem Sie diese um 180° schwenken, und im Drehgelenksattel einrasten. Fixieren Sie die Anhängevorrichtung, indem Sie den Bolzen wieder einsetzen.

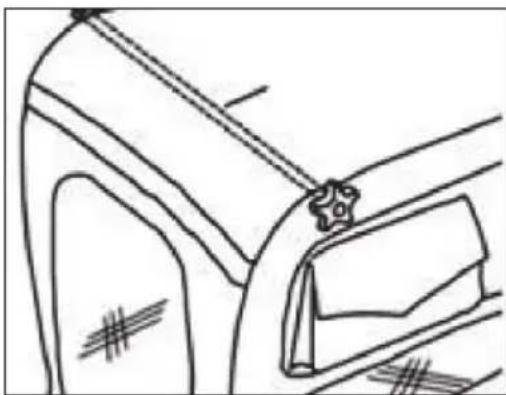

Schritt 3: Kabine aufbauen

Bringen Sie, während die Räder auf dem Boden stehen, eine Seitenwand in vertikale Position. Positionieren Sie den Haltestab im Inneren des Anhängers, sodass der Drehknopf durch die Durchführung und den Rahmen an der Seite des Anhängers geführt werden und am Gewinde des Haltestabs fixiert werden kann. Wiederholen Sie diesen Schritt mit dem zweiten Drehknopf auf der anderen Seite des Anhängers. Ziehen Sie die Drehknöpfe richtig fest.

BEFESTIGUNG DER DEICHSEL AM HINTERRAD

Hinweis: Die Universalkupplung ist nur für Fahrräder mit Vollachse und/oder mit Schnellspannachse geeignet.

Fahrräder mit Vollachse

Entfernen Sie die linke Achsmutter vom Fahrrad. Beliebige Abstandhalter oder Unterlegscheiben können grundsätzlich beibehalten werden. Setzen Sie die Kupplung auf die Achse und setzen Sie die Mutter wieder ein.

WARNUNG

Verletzungsgefahr! Die Achsmutter muss am Achsgewinde mit mindestens 5 vollen Umdrehungen angezogen werden, damit eine ausreichende Klemmkraft gewährleistet ist. Ein zu kurzes Gewinde kann zu einem unbeabsichtigten Lösen des Hinterrades und damit zu schweren Verletzungen oder zum Tod führen. Wenden Sie sich im Zweifelsfall an Ihren Fachhändler.

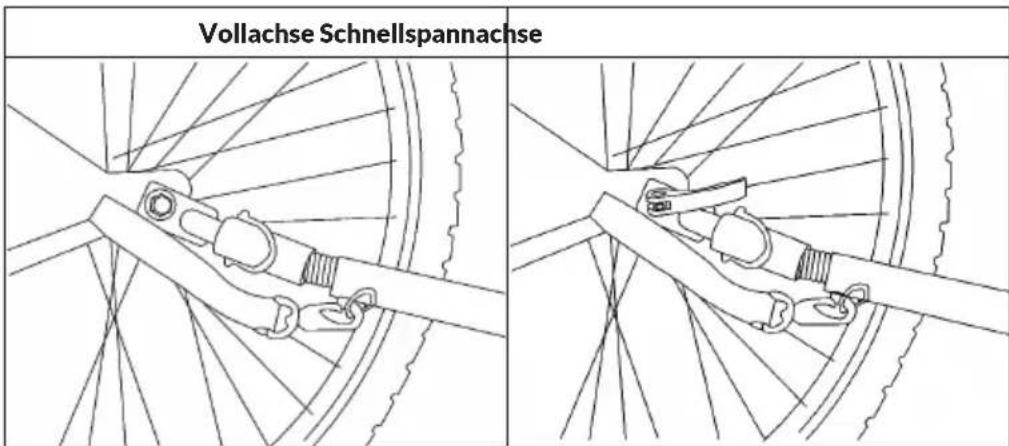

Vollachse Schnellspannachse

Fahrräder mit Schnellspannachse

Entfernen Sie den Schnellspanner vom Fahrrad und führen Sie ihn zusammen mit der Schnellspannachse durch die Anhängerkupplung. Drücken Sie den Schnellspanner wieder durch die Radachse, schrauben Sie die Mutter zu und klemmen Sie den Schnellspanner mit dem richtigen Druck fest. Um sicherzustellen, dass die Nabe ausreichend in der Hohlachse eingespannt ist, muss der Schnellspannhebel beim Bewegen von der geöffneten in die mittlere Position greifen, beim Annähern an die geschlossene Position muss ein deutlicher Widerstand spürbar sein. Wenn es zu einfach oder zu schwierig ist, den Schnellspannhebel zu bewegen, ziehen Sie ihn fest oder ziehen Sie ihn an. Lösen Sie dafür die Schnellspannmutter auf der anderen Seite der Nabe.

WARNUNG

Verletzungsgefahr! Das Gewinde der Schnellspannmutter muss an der Schnellspannachse mit mindestens 5 vollen Umdrehungen angezogen werden, damit eine ausreichende Klemmkraft gewährleistet ist. Eine zu kurze Schnellspannachse kann zu einem unbeabsichtigten Lösen des Hinterrades und damit zu schweren Verletzungen oder zum Tod führen. Wenden Sie sich im Zweifelsfall an Ihren Fachhändler.

Nach der Befestigung

Stecken Sie den Sicherheitsstift durch die Löcher sowohl in der Kupplung als auch in den Kupplungsanschlüssen. Drehen und verriegeln Sie den Stift. Wickeln Sie den Sicherheitsgurt um die Kettenstrebe und befestigen Sie ihn mit dem Karabinerhaken am D-Ring der Anhängerkupplung.

WARNUNG

Verletzungsgefahr! Anhänger und Anhängerkupplung müssen ordnungsgemäß montiert sein. Überprüfen Sie den Anhänger und die Anhängerkupplung regelmäßig auf Beschädigungen oder lose Befestigungselemente. Beschädigungen oder unsachgemäße Installationen können zu schweren Verletzungen oder zum Tod führen.

MONTAGE DES JOGGER-KITS

Mit dem Jogger-Kit können Sie Ihren Hundeanhänger schnell zu einem Haustier-Jogger umrüsten. Gehen Sie dafür wie folgt vor:

1. Stellen Sie sicher, dass die Deichsel unter dem Rahmen eingerastet ist.

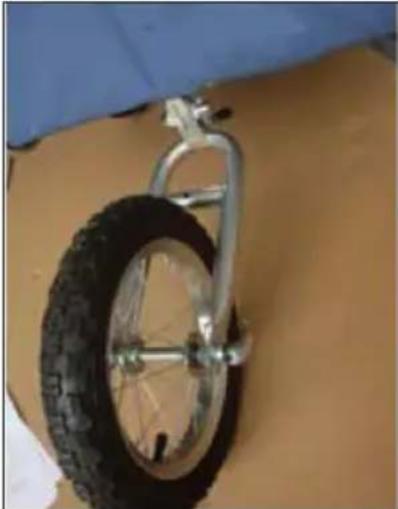

   2 Bringen Sie die Vorderradbaugruppe an: Schieben Sie das kurze Vierkantrohr am Vorderrad über das passende Rohr an der unteren Vorderkante der Anhängerkabine. Richten Sie die Löcher in jedem Rohr aus, setzen Sie den „Schnellspannstift“ ein und ziehen Sie ihn fest.

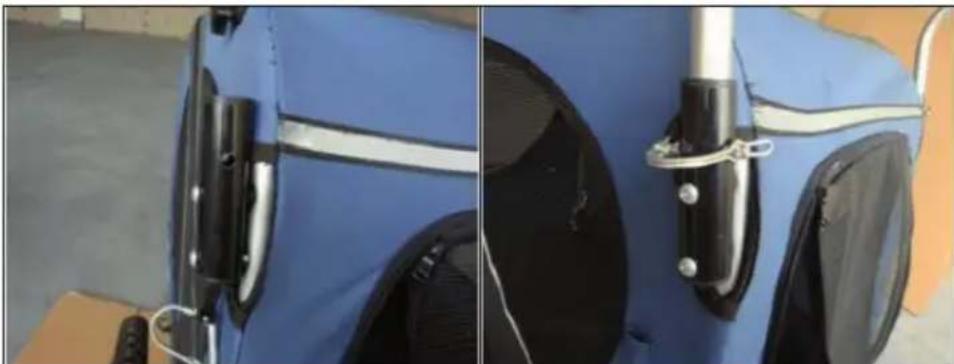

3 Befestigen Sie den Lenker: Befestigen Sie die beiden Lenker-Befestigungsrohre am Rahmen an der Rückwand. Richten Sie die Löcher am Rohr mit dem offenen Ende des Befestigungsrohrs nach oben auf die Löcher am Rahmen aus. Führen Sie die Schrauben durch das Rohr und die Löcher im Rahmen und bringen Sie die 10-mm-Muttern von der Innenseite der Kabine aus an. Ziehen Sie die Schrauben mit einem Schraubendreher und einem Schraubenschlüssel fest an. Schieben Sie die Enden des Lenkers in die Befestigungsrohre, richten Sie die Löcher aus und setzen Sie die Sicherungsstifte ein und verriegeln Sie sie.

Beladen und Entladen von Haustieren

• Beladen und Entladen Sie das Haustier nur durch die Hintertür, wenn die Vordertür geschlossen ist und der Anhänger am Fahrrad befestigt ist.
• Wenn sich das Haustier im Anhänger befindet, befestigen Sie ein Ende der Sicherheitsleine (im Lieferumfang enthalten) am Halsband des Haustieres und das andere Ende am D-Ring im Anhänger. Stellen Sie die Länge der Leine so ein, dass das Haustier bei geöffneter Leine nicht durch die Frontscheibe austreten kann.
• Schließen Sie während der Fahrt immer die hintere Tür.

Den Anhänger kennen lernen

Machen Sie Ihr Haustier langsam mit dem Anhänger vertraut, öffnen und schließen Sie die Türen und lassen Sie Ihr Haustier auf Kommando wieder aussteigen.

In Bewegung

Gewöhnen Sie Ihr Haustier an die Bewegung des Anhängers, indem Sie das Gespann langsam schieben. Sitzt das Haustier ruhig, fahren Sie ein kleines Stück. Wird es unruhig, halten Sie das Gespann an, beruhigen Sie es und belohnen Sie es, sobald es ruhig ist, mit Leckerlies.

In voller Fahrt

Versichern Sie sich, dass Ihr Haustier ruhig ist und den Anhänger gut annimmt, verlängern Sie die Fahrtzeiten schrittweise.
