MANUALE UTENTE 60883 Märklin
Indice del contenuto:
Pagina
Impiego commisurato alla destinazione 54
Avvertenze per la sicurezza 54
Avvertenze importanti 54
Entrate e uscite del Link 88 54
Collegamento 55
Panoramica delle connessioni 56
Configurazione dello L88 58
Utilizzo come matrice di tasti 62
Impiego commisurato alla destinazione
- Il modulo di retroazione L88 è destinato al collegamento alle Central Station (CS2) 60213/60214/60215 a partire dal Software Versione 3.8.xx e superiore.
- Collegamento dei moduli di retroazione 6088/60880/60881 e 60882 alla sopra citata Central Station.
- Il modulo di retroazione L88 Link è un indicatore di retroazione con 16 contatti di avviso per il binario a conduttore centrale Märklin H0 oppure binari a 2 rotaie (scartamento 1, Trix H0, Minitrix) con dei contatti Reed.
- rispettive connessioni sino a 64 tasti.
Avvertenze per la sicurezza
- L'alimentazione di tensione dello L88 Link avviene esclusivamente tramite l'alimentatore "switching" da rete 66361 oppure 66201.
- I lavori di collegamento al modulo di retroazione L88 Link devono avvenire soltanto nella condizione esente da tensione.
- ATTENZIONE! Spigoli e punte acuminate per necessità funzionali.
• L'alloggiamento non deve essere aperto. - Il modulo di retroazione L88 Link è destinato esclusivamente all'utilizzo in ambienti asciutti.
Avvertenze importanti
- Le istruzioni di impiego sono un elemento costitutivo del prodotto e devono pertanto venire conservate nonché consegnate in dotazione in caso di ulteriore cessione del prodotto.
- Per riparazioni Vi preghiamo di rivolgerSi al Vostro rivenditore specialista Märklin.
- Prestazioni di garanzia e garanzia in conformità all'accluso certificato di garanzia.
- Smaltimento: www.maerklin.com/en/imprint.html

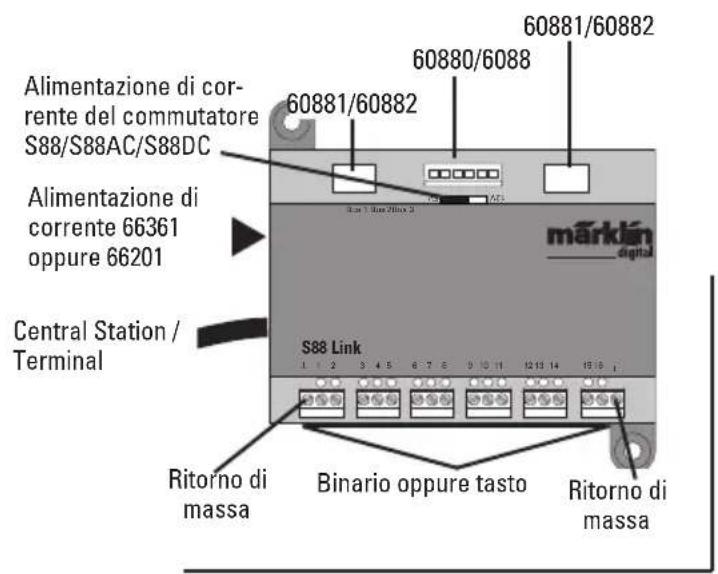

Entrate e uscite del Link 88
Alimentazione di corrente: alimentatore "switching" da rete 66361 oppure 66201.
Connessione alla Central Station / Terminale
Ritorno di massa (in caso di impiego come indicatore di retroazione)
1-16 connessione di contatto (binario a conduttore centrale Märklin H0 oppure tasto)
Bus 1 60881 oppure 60882
Bus 2 60881 oppure 60882
Bus 3 6088 e/o 60880
Commutatore per alimentazione di corrente del modulo S88 con 5V oppure 12V.


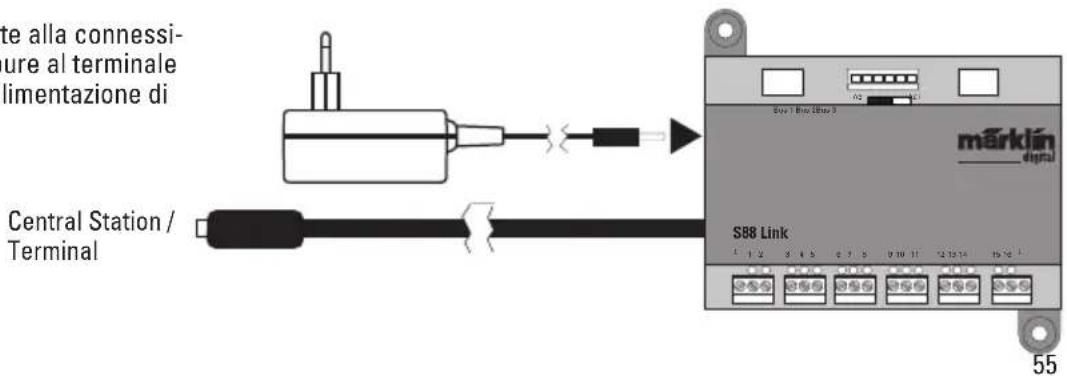

Collegamento alla Central Station
Collegare il Link 88 direttamente alla connessione per Booster della CS2 oppure al terminale 60125, dopodiché innestare l'alimentazione di corrente 66361 oppure 66201.


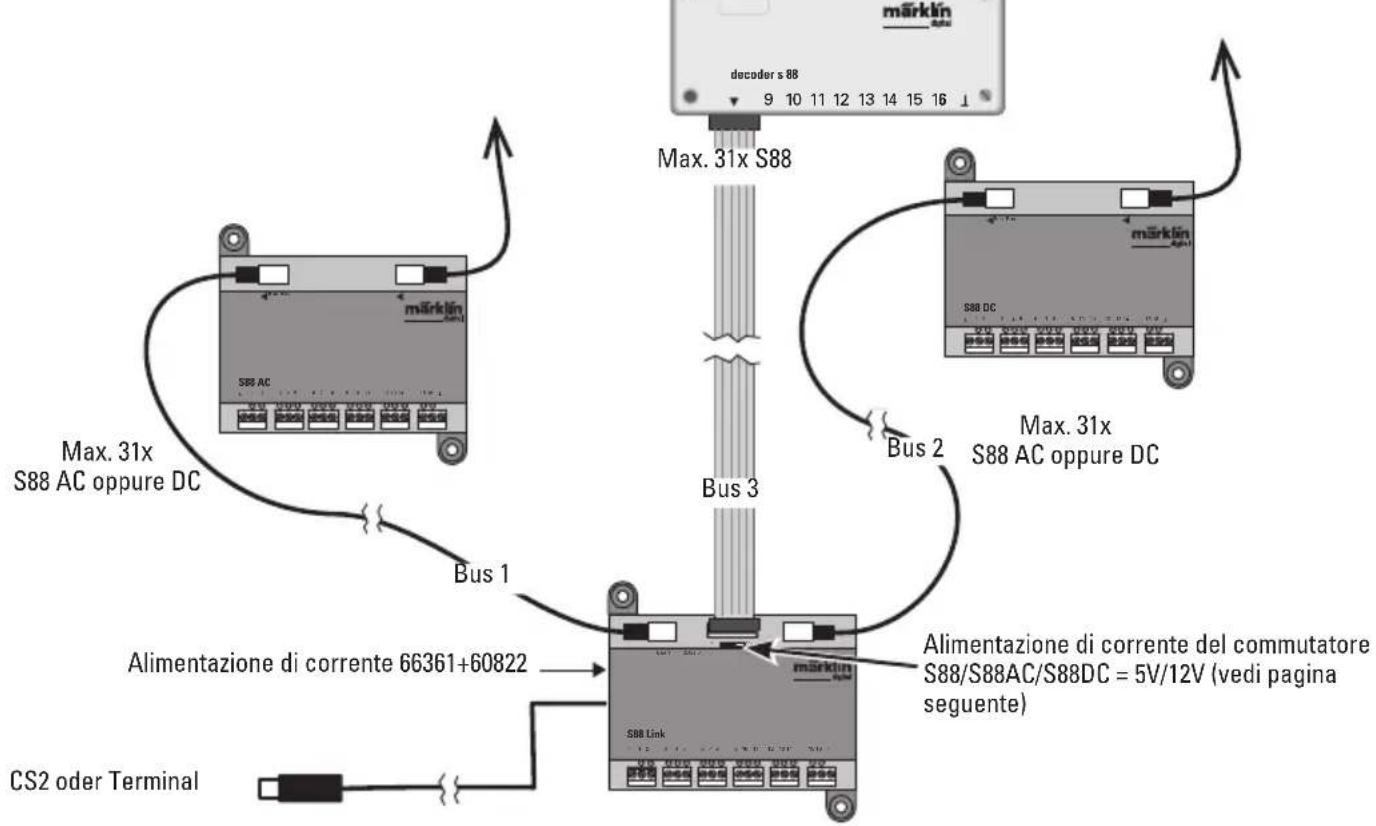

te alla connessi- ure al terminale limentazione di Central Station / Terminal S88 Link märklän digital 55Panoramica delle connessioni
Ad un solo Link 88 possono venire connessi al massimo 31 S88 e/o 62 S88AC/S88DC.
Un preesistente collegamento dello S88 alla Central Station 2 può venire mantenuto.
Alimentazione di corrente:
5V nell'esercizio promiscuo di prodotti Märklin S88 e S88 AC/DC (come rappresentato in fig.), nonché di prodotti di altri fornitori. 12V solo in abbinamento con S88 AC/DC. In caso di un'alimentazione di corrente a 12V viene ridotta la vulnerabilità dai disturbi.
Assegnazione dei PIN del connettore RJ45
| PIN S88 | Nome Descrizione PIN RJ45 | Colore EIA/TIA 568A | |
| 1 DATA Lettura dat | 2 verde | ||
| 2 GND Massa per | segnali e tensione di alimentazione 3 bianco/arancio | ||
| 2 GND 5 bianco/blu | |||
| 3 CLOCK Segnale a | impulso per la sincronizzazione 4 blu | ||
| 4 PS (LOAD) Carica | le informazioni sul Bus 6 arancio | ||
| 5 RESET Ripristino | della memoria di ingresso | 7 bianco/marrone | |
| 6 | +5V/+12V | Tensione di alimentazione per i moduli di retroazione | 1 bianco/verde |
| — | SHIELD | Schermatura del cavetto, non collegato | — — |
Märklin non si assume alcuna responsabilità in caso di utilizzo promiscuo di prodotti Märklin e prodotti di altri venditori, noi consigliamo pertanto assolutamente di verificare le assegnazioni dei PIN delle rispettive connessioni RJ45.
Confi gurazione dello L88

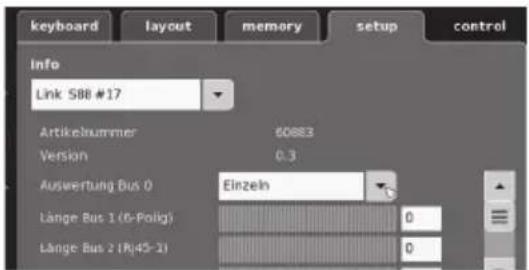

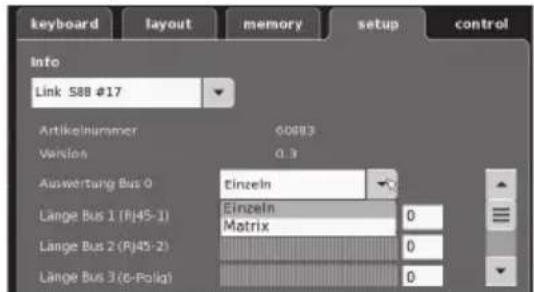

Prima della messa in servizio dello L88 questo deve venire confi gurato. A tale scopo vogliate andare nella CS su setup/Info, adesso con il simbolo „Attrezzi“ ✎ nella modalità di confi gurazione. Tutte le illustrazioni seguenti sono esempi:

selezionate Link S88 #17,,

adesso i singoli dati possono venire impostati.

- Valutazione Bus 0 (Bus diretto dello L88), Impostazione singola = 16 contatti di retroazione Impostazione matrice = sino a 64 tasti
- Lunghezza Bus 1-3 Qui viene registrato quanti S88 sono collegati a ciascun Bus (max. 31).
- Durata del ciclo Bus 1-3 Introdurre i cicli di interrogazione dei Bus S88 in ms (min 10ms - max. 1000 ms) (di fabbrica 100ms).
- Durata dei Bit S88 Impostazione del ciclo della risposta (di fabbrica 167μs)
- Durata del ciclo (Link 88) contatti 1 - 16 Ciclo di interrogazione dei contatti Link in caso di impiego come contatti di binario 1 - 16.
- Durata del ciclo di tastiera Ciclo di interrogazione in caso di impiego come tastiera (di fabbrica 67ms).
- Colonne della tastiera Impostazione delle colonne (max. 8) della matrice di tastiera
- Righe della tastiera
Impostazione delle righe (max. 8) della matrice di tastiera
Indirizzamento dei moduli
I moduli si indirizzano automaticamente mediante l'innesto. Per le impostazioni nella Central Station potete trovare gli indirizzi qui di seguito.
Contatti (di binario): 1-16
Indirizzi dei tasti: 101-164
Bus 1: 1001 -1496 (ad es. 1005 = 1° modulo, contatto 5)
Bus 2: 2001 - 2496
Bus 3: 3001 - 3496
Esempi di impostazioni sulla Central Station
Impostazioni sulla Central Station:
- Utilizzo come contatto di binario:

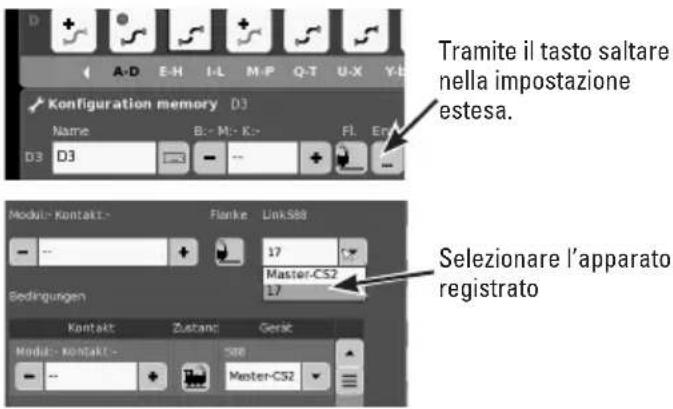

1.1 Impiego nella Memory (esempio) andate nella modalità di configurazione
Modul 2 Bus 2


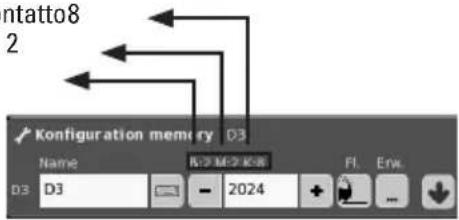

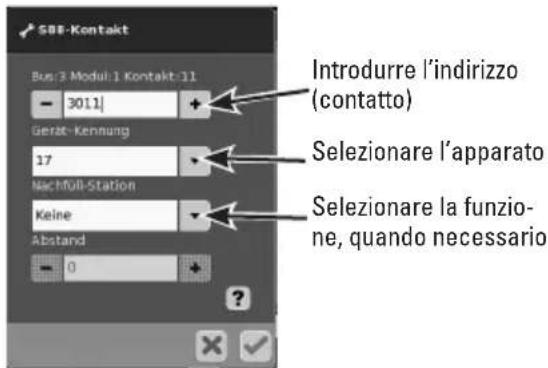

ntatto8 2 Configuration memory D3 Name R7M2K8 Fl Env. D3 D3 - 2024 + -1.2 Impiego nell'impianto (esempio) andate nella modalità di configurazione e definite il contatto
Se diviene necessaria la sostituzione di un apparato, il nuovo L88 può venire convertito al numero di apparato preesistente. Tale conversione avviene dopo registrazione del Link 88 nella CS sotto "setup - strumenti - apparati – elaborazione". Introducete colà al nuovo Link 88 il Vostro preesistente numero di apparato e confermate questo. Dopo di ciò è necessario un nuovo avvio della CS, adesso tutti i contatti funzionano come di consueto.
Esempi per il collegamento dei differenti contatti di notifica
Ritorno di massa per tutti i contatti del binario solo 1x necessario.

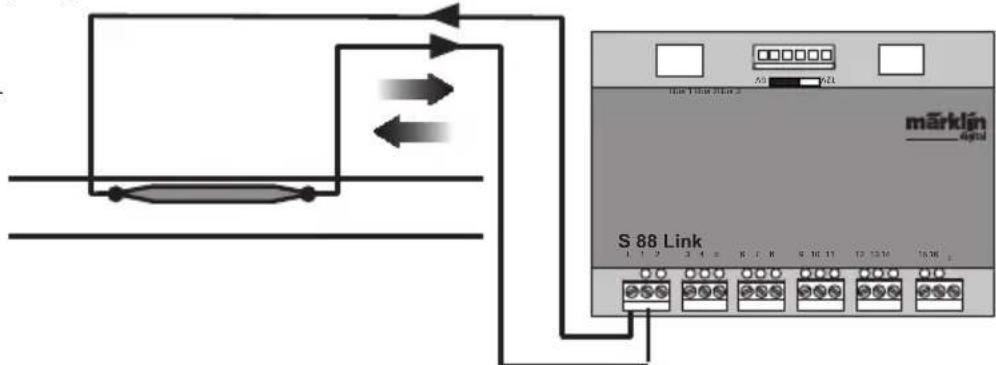

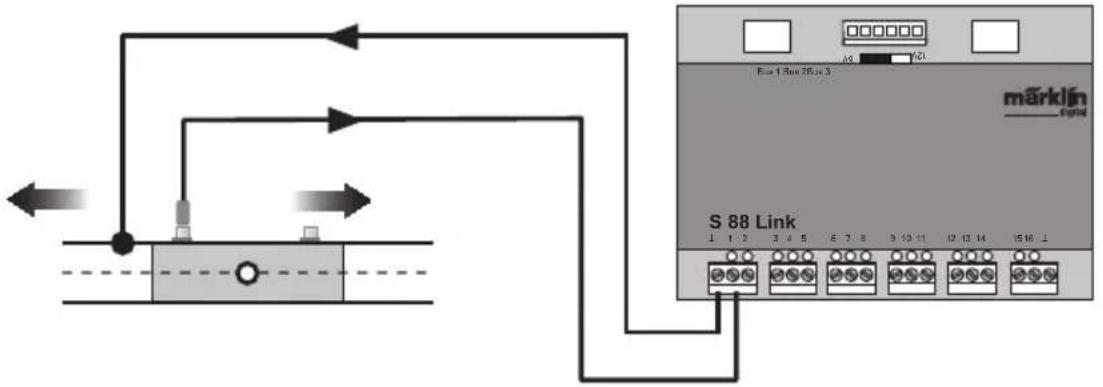

Connessione al sistema di binario Märklin H0 con il binario di commutazione

= Notifica dipen-
dente dalla direzione di marcia.
Notifica dipendente dalla direzione di marcia.


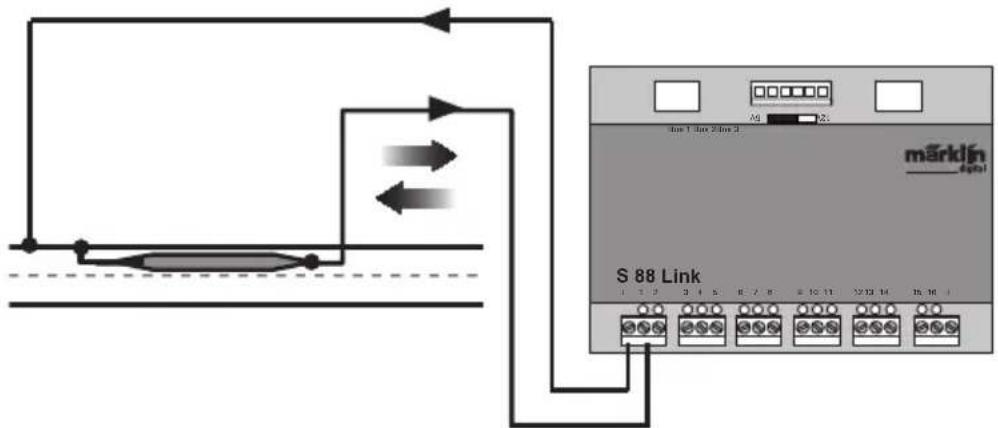

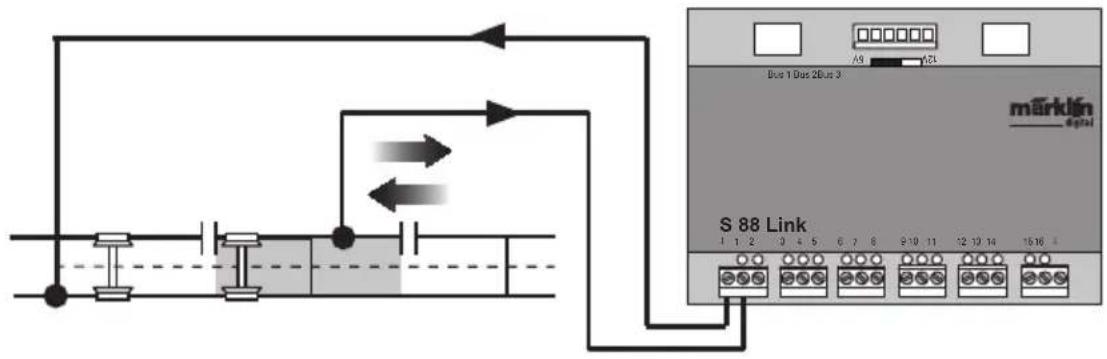

Connessione al sistema di binario Märklin H0 con binari di contatto
Notifica indipendente dalla direzione di marcia.
Connessione al sistema di binario Märklin HO con contatto Reed
Notifica indipendente dalla direzione di marcia.
Il ritorno di massa è necessario per ogni contatto Reed
Connessione a sistemi di binario a due rotaie, indipendentemente dalla dimensione dello scartamento solo con contatto Reed
Notifica indipendente dalla direzione di marcia.


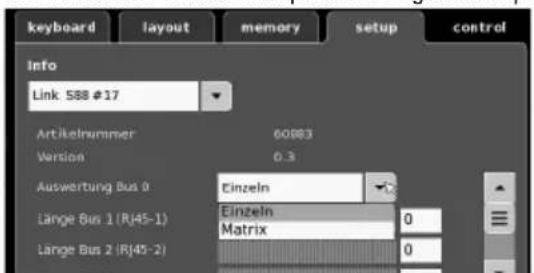

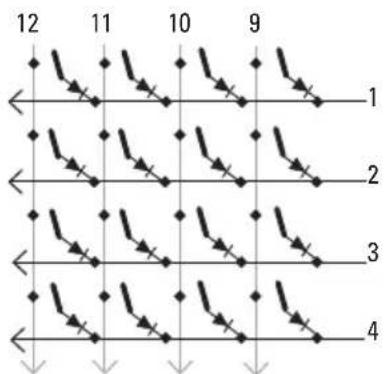

Se Voi desiderate utilizzare lo L88 per una matrice di tasti, allora devono venire intraprese le seguenti impostazioni.

Tramite l'impostazione come matrice possono venire supportati al max. 64 tasti (32 apparati elettromagnetici oppure 64 itinerari). Per tale montaggio si ha bisogno in aggiunta per ogni tasto di un diodo 1N4148, si presti attenzione alla direzione di montaggio.
Contatti 9-16 (Ingresso) righe della tastiera
Contatti 1-8 (Uscita) Colonne della tastiera

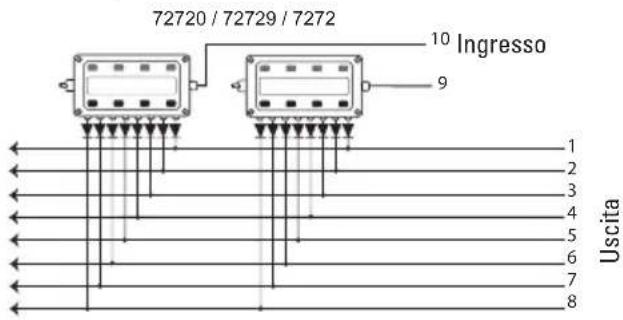

Connessione quadro di comando possono venire collegati al max. 8 quadri di comando (Ingressi 9 - 16).
L'assegnazione avviene tramite i tasti nelle impostazioni estese per un itinerario di marcia.
Inserimento ad es: Voi inserite anzitutto l'indirizzo del tasto (Vedi tabella a pagina 63).

Dopodiché introducete l'apparato coordinato (qui 17).

Se tutto è inserito correttamente, vogliate confermarlo con il marcatore verde. Sull'immagine che appare adesso sul visore con la freccia blu fate una memorizzazione intermedia. Dopo di ciò elaborate ulteriori itinerari di marcia oppure confermate con il marcatore verde e terminate.

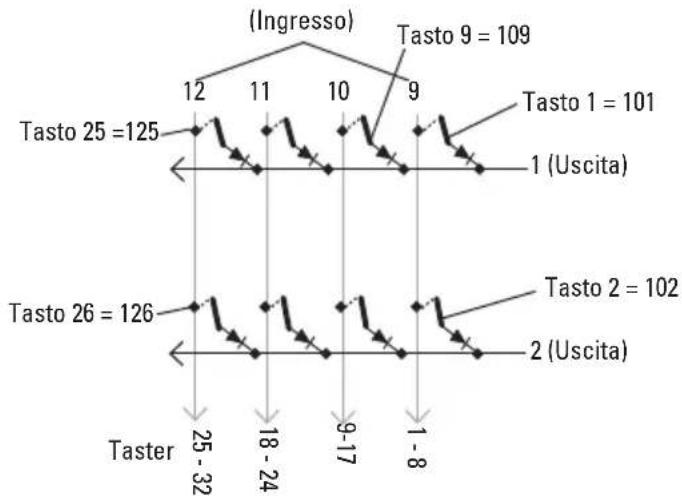

Indirizzamento il tasto

line
| Taster | Tasto 25 | Tasto 9 | Tasto 1 | Tasto 2 | Tasto 26 | | :--- | :--- | :--- | :--- | :--- | :--- | | 25 - 32 | 12 | 9 | 101 | 102 | 126 | | 18 - 24 | 11 | 9 | 109 | 102 | 126 | | 9 - 17 | 10 | 9 | 109 | 102 | 126 | | 1 - 8 | 9 | 9 | 109 | 102 | 126 | The chart is labeled '(Ingresso)' above the graph. The x-axis represents 'taster' with a range of 'Uscita' (1 to 2). The y-axis is unlabeled but corresponds to the numerical values shown at the end of each horizontal line. The legend indicates 'Tasto 9 = 109', 'Tasto 1 = 101', and 'Tasto 2 = 102'.Tabella di indirizzi per i tasti
Si prega di fare attenzione, il diodo deve venire installato in direzione di blocco verso l'uscita.
Esempio Button 1: 9 uscita collegata all'ingresso 1 = Indirizzo del 101
| 1 101 109 | 117 | 125 1 | 33 141 | 149 | 157 | ||
| 2 102 110 | 118 | 126 1 | 34 142 | 150 | 158 | ||
| 3 103 111 | 119 | 127 1 | 35 143 | 151 | 159 | ||
| 4 104 112 | 120 | 128 1 | 36 144 | 152 | 160 | ||
| 5 105 113 | 121 | 129 1 | 37 145 | 153 | 161 | ||
| 6 106 114 | 122 | 130 1 | 38 146 | 154 | 162 | ||
| 7 107 115 | 123 | 131 1 | 39 147 | 155 | 163 | ||
| 8 108 116 | 124 | 132 1 | 40 148 | 156 | 164 |
