55267 - Modellismo Märklin - Manuale utente e istruzioni gratuiti

Marca	Märklin
Modello	55267
Categoria	Modellismo (modello ridotto ferroviario)
Tipo di prodotto	Locomotiva elettrica in miniatura (carro motore)
Sistemi operativi compatibili	Märklin AC, Märklin Digital, Märklin Systems, DCC
Raggio minimo in curva	1020 mm
Numero di funzioni commutabili	32 (da F0 a F31)
Funzioni sonore	Fischio, compressore, annunci in stazione, stridio di freni, porte, ecc.
Illuminazione	Fanali anteriore/posteriore, illuminazione interna, cabina di guida, quadro comandi, luci svizzere
Tecnologia del decoder	mfx (nome codificato in fabbrica: RCe OeBB)
Indirizzo di fabbrica (Märklin)	67
Indirizzo di fabbrica (DCC)	3
Inversione dei fanali	Automatica in base al senso di marcia
Tampone di tensione	Sì (per sezioni di binario sporche)
Porte del carro motore	Apribili (devono rimanere chiuse durante la marcia)
Schermatura richiesta in modalità analogica	Sì (set rif. 104770, non compatibile digitale)
Sicurezza	Punte e bordi taglienti, LED classe laser 1
Garanzia del produttore	24 mesi dalla data di acquisto (massimo 60 mesi dall'uscita dal catalogo)
Manuale	32 pagine, multilingue (FR, DE, ES, IT, NL)

Domande frequenti - 55267 Märklin

Quali sistemi operativi sono compatibili con la locomotiva Märklin 55267?

La locomotiva è compatibile con Märklin AC, Märklin Digital, Märklin Systems e DCC. La modalità di funzionamento viene identificata automaticamente.

Come si imposta l'indirizzo della locomotiva?

L'indirizzo di fabbrica è 67 in modalità Märklin e 3 in DCC. È possibile modificarlo tramite Control Unit, Mobile Station, Central Station o programmazione CV in DCC.

Quali funzioni sono disponibili in modalità analogica?

In modalità analogica sono attive solo le funzioni di guida (marcia/arresto, direzione) e l'inversione dei fanali. Le funzioni sonore e di illuminazione aggiuntive richiedono una modalità digitale.

Si possono aprire le porte del carro motore?

Sì, le porte possono essere aperte manualmente, ma devono rimanere chiuse durante il viaggio per evitare danni.

Qual è il raggio minimo per le curve?

Il raggio minimo di inscrizione in curva è di 1020 mm. Utilizzare binari Märklin 1 per garantire un funzionamento corretto.

Ci sono precauzioni di sicurezza?

Attenzione a punte e bordi taglienti durante il funzionamento. I LED installati sono di classe laser 1 (sicurezza oculare). In modalità analogica, è necessaria una schermatura (set rif. 104770).

Come attivare i rumori casuali?

I rumori casuali (compressore, annunci, ecc.) sono attivati per impostazione predefinita. È possibile regolare gli intervalli min/max tramite i CV 61 e 62.

Qual è la garanzia di questo prodotto?

Märklin offre una garanzia volontaria del produttore di 24 mesi dalla data di acquisto (massimo 60 mesi dalla data di uscita dal catalogo). Rivolgersi a un rivenditore autorizzato.

Cosa fare in caso di malfunzionamento?

Per qualsiasi riparazione o sostituzione di parti, contattare il rivenditore specializzato Märklin. Alcune riparazioni possono essere effettuate solo dal servizio post-vendita Märklin.

Come impostare le funzioni sonore come il fischio?

Utilizzare i tasti funzione della propria centrale (Mobile Station, Central Station, ecc.). Ad esempio, F3 attiva il fischio lungo, F19 il fischio corto. Fare riferimento alla tabella delle funzioni nel manuale.

MANUALE UTENTE 55267 Märklin

Prima del primo funzionamento

Questo modello è particolarmente complicato e di alto pregio sotto l'aspetto della tecnologia e dell'esecuzione. La maggior parte degli elementi applicati a innesto o riportati sono realizzati di metallo. Tali componenti non possono venire sostituiti tanto facilmente, come ad es. le parti di materiale sintetico. Vogliate pertanto prestare attenzione, affinché Voi maneggiate questo modello con particolare cautela.

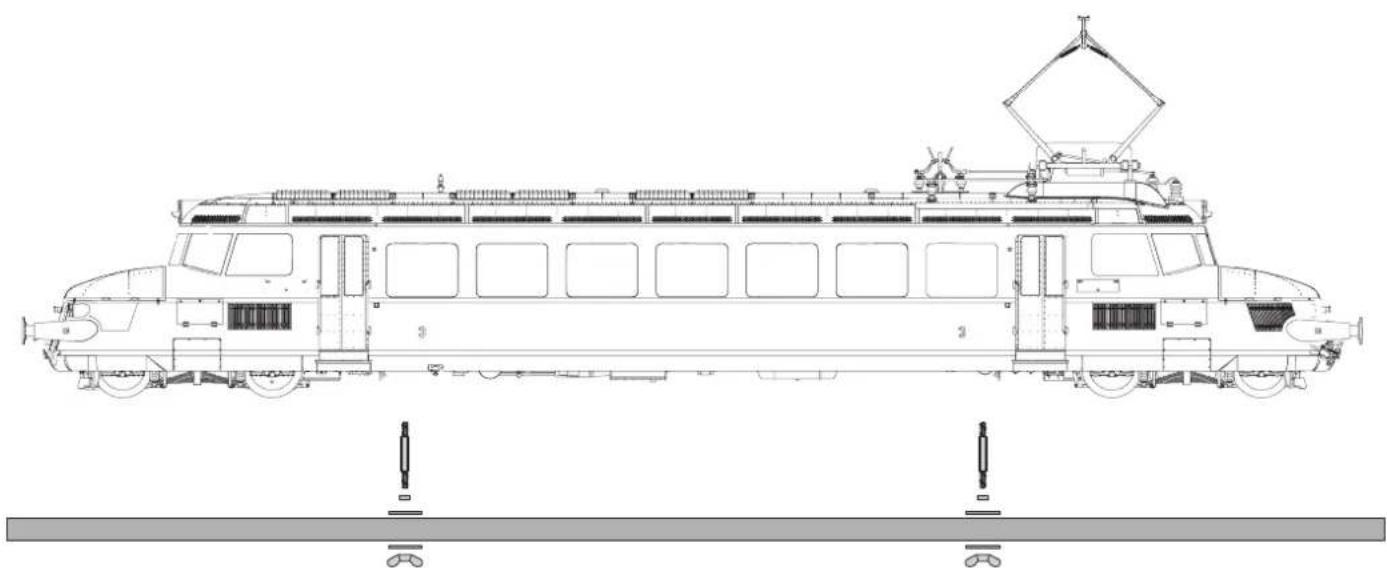

Per un trasporto sicuro questo pesante modello è stato fissato con viti al basamento. Si prega di trasportare questo modello soltanto asciutto e così assicurato, e nella cassetta originale.

Sicherheitshinweise

Avvertenze per la sicurezza

• Tale locomotiva deve venire impiegata soltanto con un sistema di esercizio adeguato a tale scopo (Märklin a corrente alternata, Märklin Digital, Märklin Systems oppure DCC).
• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 104770. Tale corredo antidisturbi non è adatto per il funzionamento Digital.
• Il cavo di collegamento al binario impiegato deve essere lungo al massimo soltanto 2 metri.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.
• I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.

Avvertenza generale per la prevenzione di disturbi elettromagnetici:

Per garantire l'esercizio conforme alla destinazione è necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modificazione ai componenti conduttori di corrente.

Avvertenze importanti

• A causa dell'elevato assorbimento di potenza di questa locomotiva il funzionamento con la Mobile Station 60652/60653/60657 è possibile soltanto limitatamente.
• Le istruzioni di impiego costituiscono parte integrante del prodotto e devono pertanto venire conservate, nonché consegnate insieme in caso di cessione del prodotto ad altri.
• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.
• Smaltimento: www.maerklin.com/en/imprint.html

Avvertenza

- Si prega di notare che, a causa del design fedele al modello originale, l'Indusi può entrare in collisione con il comando dello scambio.

Funzioni

• Il tipo di funzionamento (AC, Mfx, Märklin-Motorola oppure DCC) viene riconosciuto automaticamente.
• Le porte del vagone motore possono essere aperte. Tuttavia, durante la marcia devono rimanere chiuse.
• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: RCe OeBB
• Adresse ab Werk: (Märklin) 67 / (DCC) 3
• Impostazione dei parametri della locomotiva (indirizzo, ritardi di avviamento/frenatura, velocità massima ecc.): con Control Unit e DCC (programmazione CV), Mobile Station oppure Central Station.
• Segnale di testa dipendente dalla direzione di marcia.
• Con accumulatore di tensione (per scavalcare le sezioni di binario insudiciate)
• Tale modello è sviluppato per l'esercizio su binari Märklin 1. Un esercizio su altri sistemi di binario avviene a proprio rischio.
  • Raggio minimo percorribile: 1020 mm
• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.
• Nelle impostazioni del Decoder, nelle condizioni di fabbrica è disattivato il funzionamento con DC, poiché altrimenti si addiviene a un conflitto con la tratta di frenatura. Qualora il funzionamento in DC sia desiderato, esso deve allora venire attivato. CV 27, Bit 4 & Bit 5 spenti; CV 50, Bit 1 acceso

Funzioni commutabili
Illuminazione di testa f0		LV+LR+SUSI F0
Illuminazione interna f1		A1 + A2 + A3
Rumore: Rumori di esercizio ^1	f2	FS
Rumore: Fischio lunga f3		Sound 1
Solleva/abbassa pantografo f4		Sound 8 +SUSI F4
Illuminazione del quadro di comando f5		A5 + A6
Illuminazione della cabina f6		A1 + A2
ABV, spento f7
Rumore: Stridore dei freni escluso f8
Rumore: Apertura delle porte f9		Sound 15
Rumore: Chiusura delle porte f10		Sound 16
Rumore: Scarico dell'aria compressa f11		Sound 14
commutazione dei fanali di tipo svizzero bianco f12		SUSI F12
Commutaz. fanali svizzera spenta f13		SUSI F13
Segnale di marcia illegale (fanale di testa) f14		SUSI F14
Rumore: Radio da manovra f15		Sound 6
Rumore: Lubrificazione delle ruote	f16	Sound 17
Rumore di ambiente: Stazione	f17	Sound 18
Rumore: Compressore	f18	Sound 9

Funzioni commutabili
Rumore: Fischio breve	f19	Sound 2
Rumore: Porta comunicante	f20	Sound 19
Rumore: Marcia lenta della Sifa	f21	Sound 24
Rumore: Fischio di capotreno	f22	Sound 13
Andatura da manovra	f23
Rumore: Annuncio di stazione	f24	Sound 4
Rumore: Rifornire d'acqua	f25	Sound 21
Rumore: Discorso squadra manutenzione	f26	Sound 7
Rumore: Influenza sul treno	f27	Sound 20
Rumore: Annunci di stazione, sequenza	f28	Sound 5
Rumore: Fischio breve	f29	Sound 3
Rumore: Compressore dell'aria	f30	Sound 23
Rumore: Risciacquo della toilette	f31	Sound 22

1 con rumori casuali

CV Significato Valore per 6021 Valore DCC
01 Indirizzo 01 – 80				1 – 127 (3)CV 29/Bit 5 = 0
02 PoM Velocità minima — 0 – 255 (4)
03 PoM Ritardo di avviamento 01 – 63 0 – 255 (3)
04 PoM Ritardo di frenatura 01 – 63 0 – 255 (3)
05 PoM Velocità massima 01 – 63 0 – 255 (180)
08 Ripristino di fabbrica/Identificazione di produzione 08 08 (131)
13 PoM Funzioni F1 - F8 in esercizio analogico			— 0 – 255 (0)
14 PoM Funzioni F9 - F15 e luci in esercizio analogico			— 0 – 255 (1)
17		Indirizzo ampliato (parte superiore CV29 Bit 5 =1)	—	192 – 231 (192)
18		Indirizzo ampliato (parte inferiore CV29 Bit 5 =1)	—	0 – 255 (128)
19 Indirizzo di trazione			— 0 – 255 (0)
21 PoM Funzioni F1 - F8 durante trazione			— 0 – 255 (0)
22 PoM Funzioni F9 - F15 e luci durante trazione			— 0 – 255 (0)
29		Bit 0: Scambio poli senso di marciaBit 1: Numero gradazioni di marcia 14 o 28/128Bit 2: Esercizio analogico attivo/esclusoBit 4: Sempre accesoBit 5: Ampiezza indirizzo 7 Bit / 14 Bit	—	0 / 1 (0)*0 / 2 (2)*0 / 4 (4)*16 *0 / 32 (0)*
50 PoM		Formati alternativiBit 0 analogico ACBit 1 analogico DCBit 2 MotorolaBit 3 mfx	—	0 / 1 (1)*0 / 2 (2)*0 / 4 (4)*0 / 8 (8)*
60 PoM	Annuncio di stazione multiploBit 0 – 3 = numero delle stazioniBit 4 = l'ultima stazione fa invertire la sequenzaBit 5 = la direzione della locomotiva determina la sequenzaBit 6 = impostazione di base della sequenza	— 0 – 126 (39)
61 PoM Rumori casuali: Intervallo min. — 0 – 255 (30)
62 PoM Rumori casuali: Intervallo max. — 0 – 255 (50)
63 PoM Intensità sonora 01 - 63 (63) 0 – 255 (245)
66 PoMTaratura all'indietro — 0 – 255 (128)
95 PoMTaratura in avanti		—	0 – 255 (128)

() Valore = impostazione di fabbrica
DCC: programmazione sul binario di programmazione per mezzo della programmazione CV, programmazione con PoM (Program on the Main); questo deve essere supportato dall'apparato di comando.
* I valori delle impostazioni desiderate si devono addizionare! Ad es. numero delle gradazioni di marcia 28/128 = 2 + esercizio DCC con tratta di frenatura = 4, determina un valore = 6

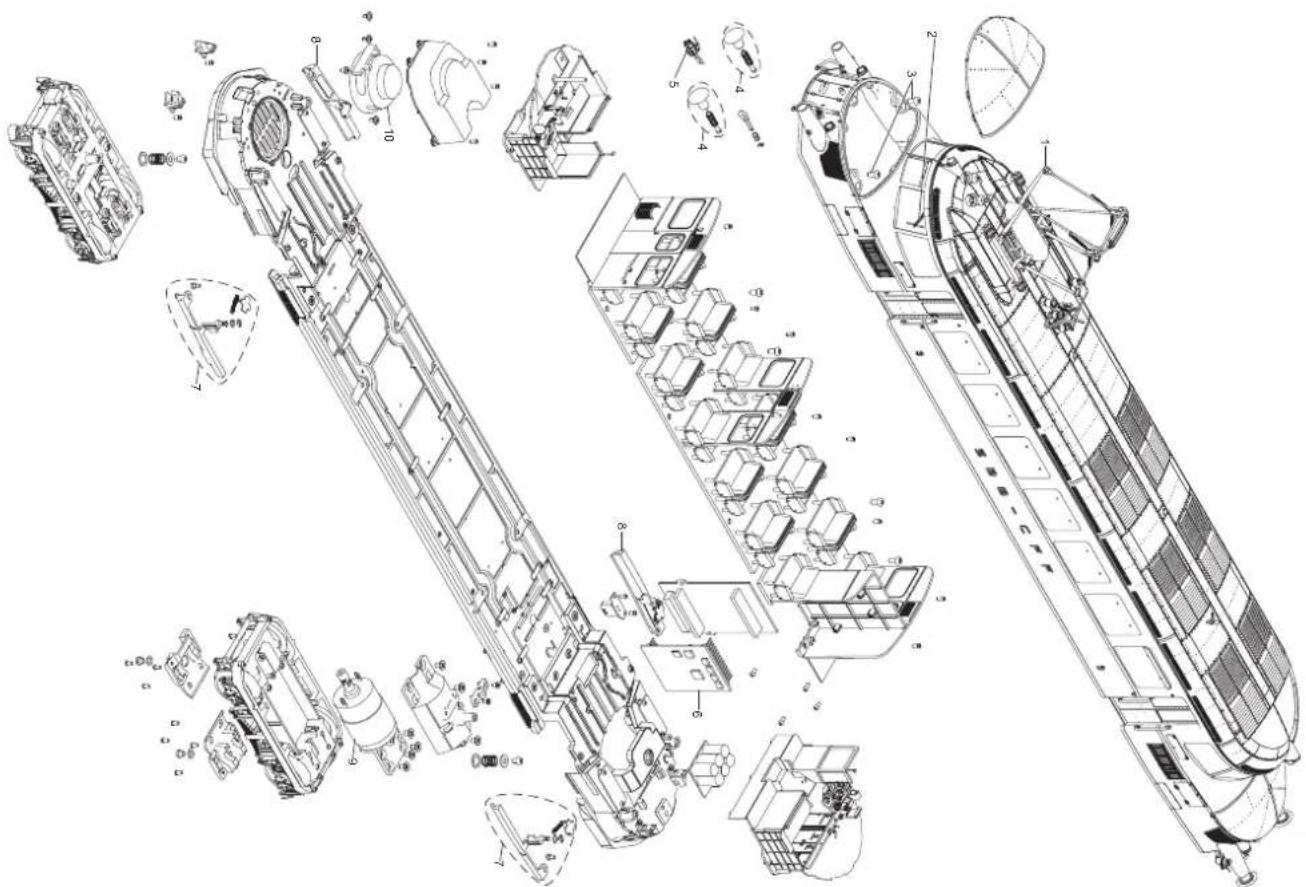

Alcuni elementi vengono proposti solo senza o con differente colorazione. I pezzi che non sono qui specificati possono venire riparati soltanto nel quadro di una riparazione presso il Servizio Riparazioni Märklin.

I dettagli della raffigurazione possono differire dal modello.

pendentemente dalle richieste di garanzia per legge, la ditta Gebr. Märklin & Cie. GmbH al momento dell'acquisto di questo prodotto da un rivenditore specialista ufficiale Märklin accorda una garanzia volontaria del produttore di 24 mesi a partire dalla data di acquisto (al massimo per 60 mesi a partire dall'uscita dal Catalogo) in corrispondenza alle condizioni sotto www.maerklin.de/garantie.
