MANUALE UTENTE WR030-120 Vevor

RILEVAMENTO DI CONDOTTI MUNICIPALI ROBOT

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

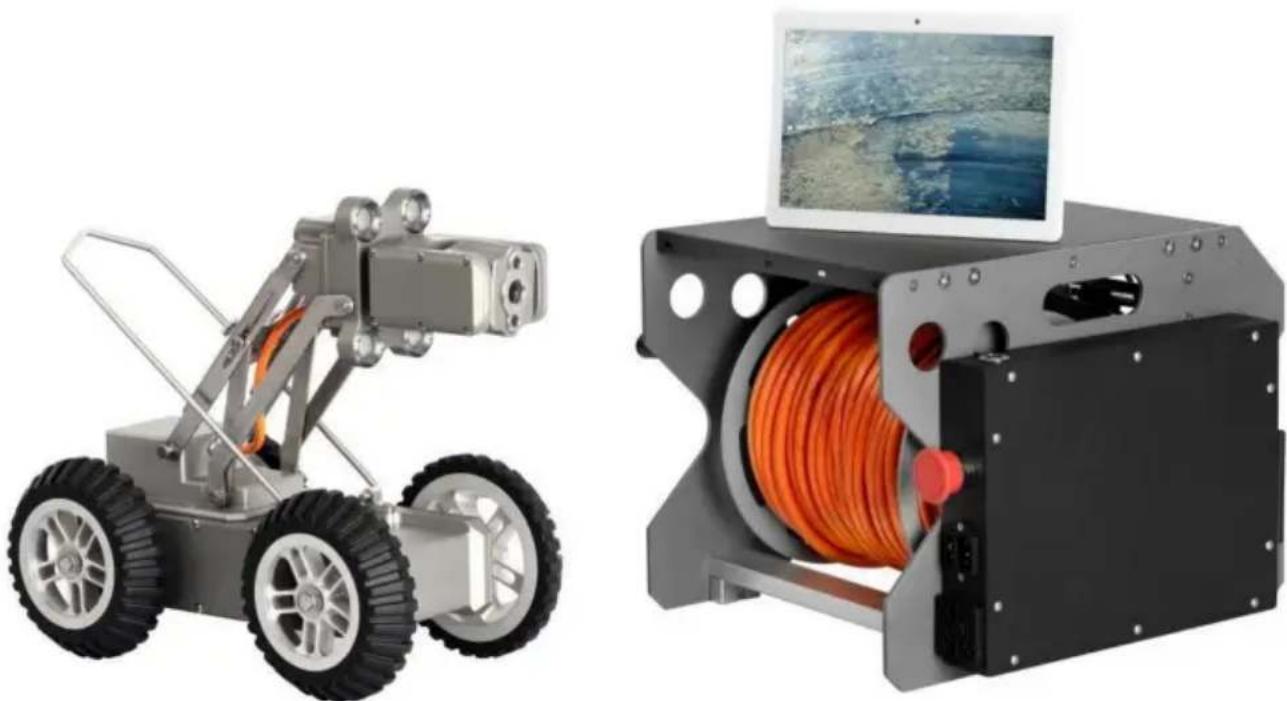

CONDOTTO COMUNALE ROBOT DI RILEVAMENTO

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti.Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito con i normali rifiuti domestici, ma deve essere portato un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.
	Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dal la parte responsabile della conformità potrebbe annullare l'autorità dell'utente a azionare l'attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:1) Questo prodotto potrebbe causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'l'autorità dell'utente di utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, ques limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un impianto residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non in e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verificheranno interferenze in un particolare installazione. Se questo prodotto causa interferenze dannose alla radio o ricezione televisiva, che può essere determinata accendendo il prodotto acceso e spento, l'utente è incoraggiato a provare a correggere l'interferenza una o più delle seguenti misure.· Riorientare o riposizionare l'antenna ricevente.· Aumentare la distanza tra il prodotto e il ricevitore.· Collegare il prodotto a una presa su un circuito diverso da quello a cui è destinato a cui è collegato il ricevitore.· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione può causare gravi infortunio.

Precauzioni

1. Leggere attentamente le istruzioni prima dell'uso.
2. Non far cadere e non premere.
3. Non accendere l'alimentazione durante l'installazione, la pulizia e la riparazione.
4. Se il prodotto emette suoni o odori anomali durante l'uso, interrompere l'alimentazione. immediatamente.
5. La scatola dell'alimentatore non è impermeabile, mantenerla asciutta.
6. Assicurarsi di tenere le mani e la spina asciutte quando si collega o si scollega l'apparecchio.
7. La garanzia decade se l'utente smonta la macchina o se si verificano perdite.
8. Il funzionamento del prodotto dovrebbe essere standardizzato, altrimenti si verificherà telecamera difettosa e danni al cavo.
9. Se il prodotto viene aggiornato, le istruzioni potrebbero essere diverse da quelle del prodotto senza preavviso.

Caratteristiche

1. Corpo interamente in metallo resistente all'ossidazione e alla corrosione, impermeabile IP68.
2. Con fotocamere anteriore e posteriore da 2 megapixel, ad alta definizione e bassa illuminazione.
3. La telecamera frontale è montata su un Pan-Tilt, che può essere regolato orizzontalmente
   a 360 gradi e verticalmente a ±90 gradi. L'altezza della telecamera è regolabile.
4. Quattro ruote motrici, sempre in stand-by e potenti. La velocità di guida di
   la macchina può essere regolata su tre livelli: alto, medio e basso.
5. Pneumatico antiscivolo dalla forma speciale, progettato in base alla forza nella conduttura, adatto a tutti i tipi di
   scene bagnate e scivolose.

6. Otto luci ad alta potenza (sei anteriori e due posteriori), il faro è regolabile.
   Buon effetto di illuminazione.

7. Verricello interamente in metallo con funzione di avvolgimento automatico del cavo. Con contatore automatico. funzione di conteggio, la distanza di guida del veicolo può essere visualizzata in modo sincrono e può appaiono nello screenshot.

8. Cavo speciale resistente alla trazione, ai graffi e alla corrosione.
9. Ingresso alimentazione: 110 V-220 V, è possibile utilizzare anche un alimentatore inverter di emergenza.
10. Visualizzazione in tempo reale quando la macchina si muove in avanti, indietro e gira a sinistra o a destra.
11. Con tablet, software operativo installato, funzionamento semplice e facile da usare.
12. Con funzioni foto e video.

Specifiche

Parte	Articolo	Specifiche
		WR030-120	WR030-120	WR030-60	WR030-60
Robot	Materiale	Materiale in lega ad alta resistenza
	Modalità di guida	Motorizzazione a quattro ruote
	Velocità	Strisciando a quattro ruote
	Potenza del motore	2-25 metri/min 3 livelli di velocità, regolabile
	Potenza del motore	120W
	Pixel della fotocamera	2 Megapixel
	Angolo di rotazione dell'obiettivo	360 gradi velocità costante infinita Rotazione
	Angolo di ribaltamento dell'obiettivo	180 gradi
	Il materiale della lente	Acciaio legato
	Potenza luminosa	40W
	Sorgente luminosa della lente anteriore 4 fari principali, 2 luci della lente ausiliarie
	Sorgente luminosa della lente posteriore 2
	Leggerezza	Regolabile
	Grado di impermeabilità	IP68
Filo Telaio	Materiale del telaio in filo metallico	Tutto in metallo
	Lunghezza del cavo	120 metri	120 metri	60 metri	60 metri
	Materiale del cavo	Resistente alla trazione, ai graffi e alla corrosione Cavo
	Modalità di avvolgimento del filo	avvolgimento manuale, cablaggio automatico
	Modalità conteggio contatori	Contatore elettronico
	Alimentazione elettrica	110-120In	220-240In	110-120In	220-240In

Ambiente e condizioni operative

Umidità relativa: 0%-95%, senza condensa.

Pressione atmosferica: 70-106 Kpa.

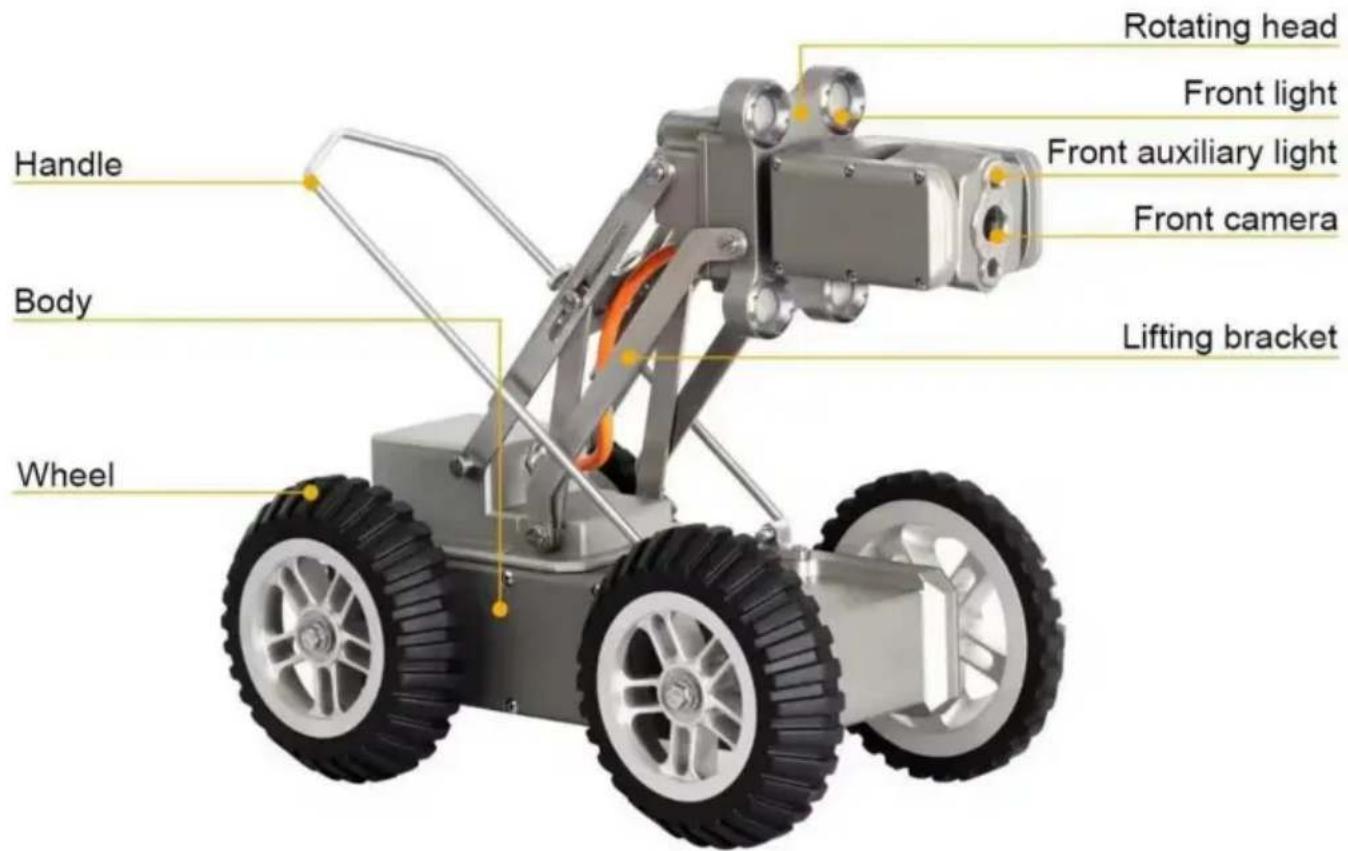

Introduzione alle parti

Connessione e controllo WIFI del tablet

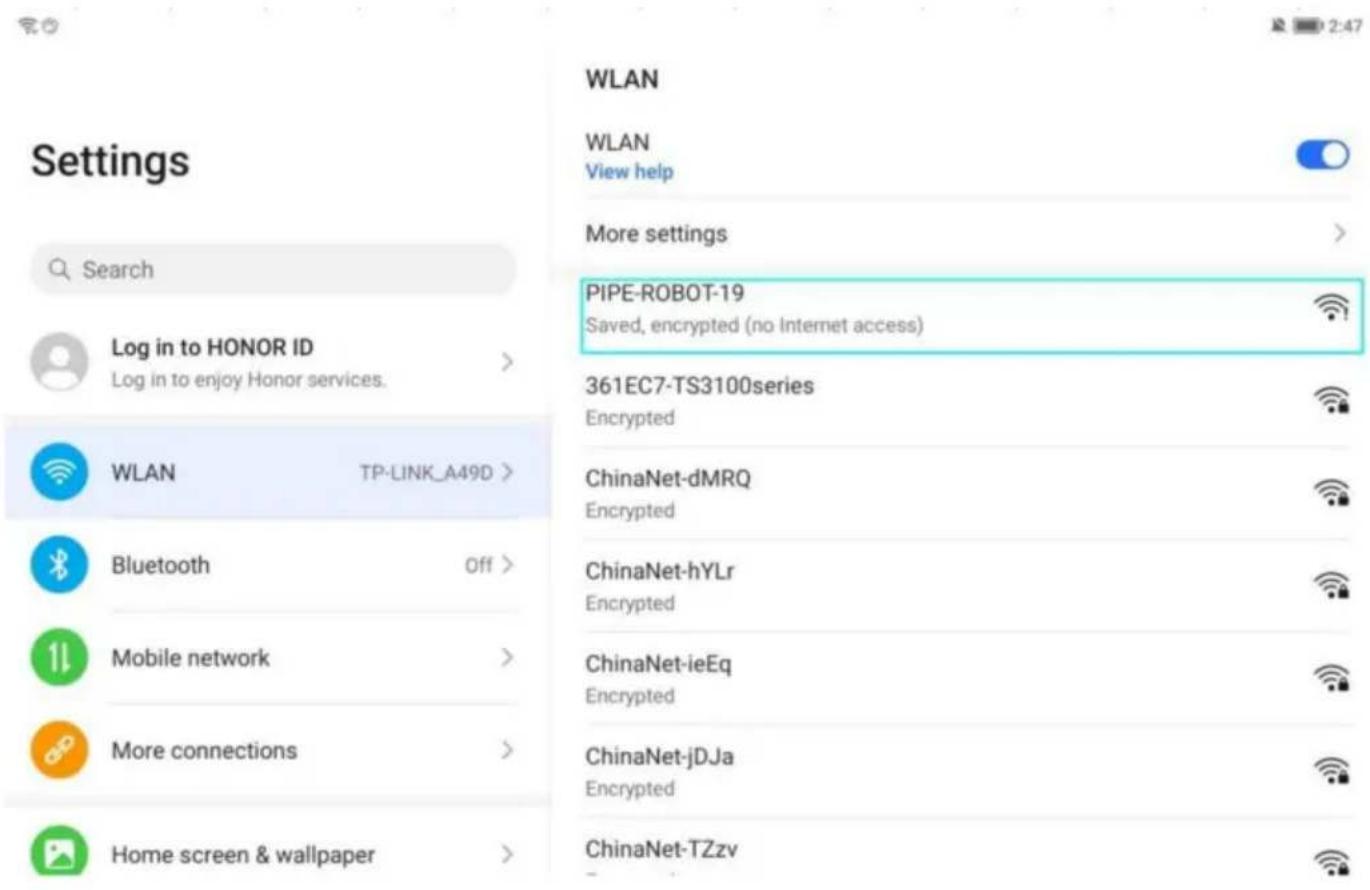

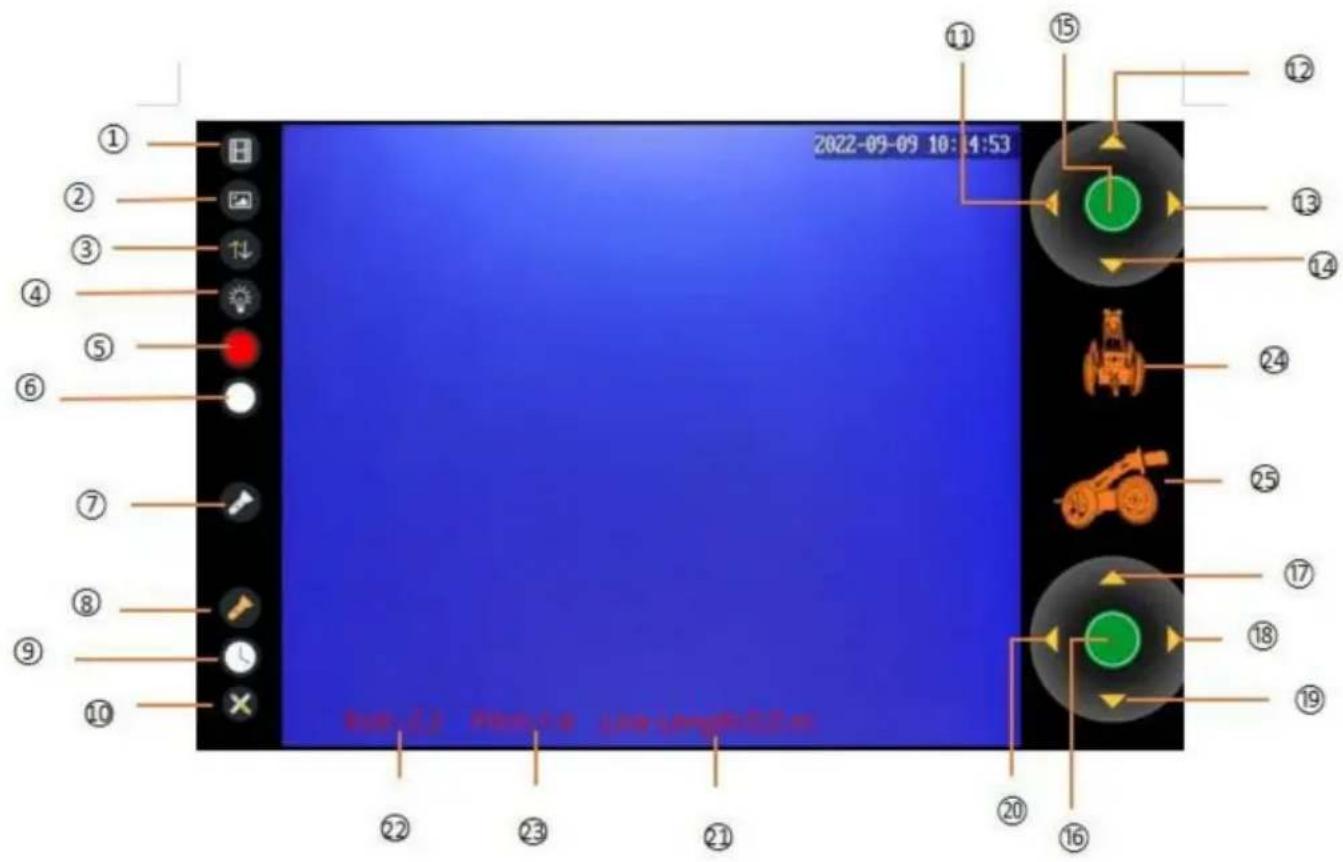

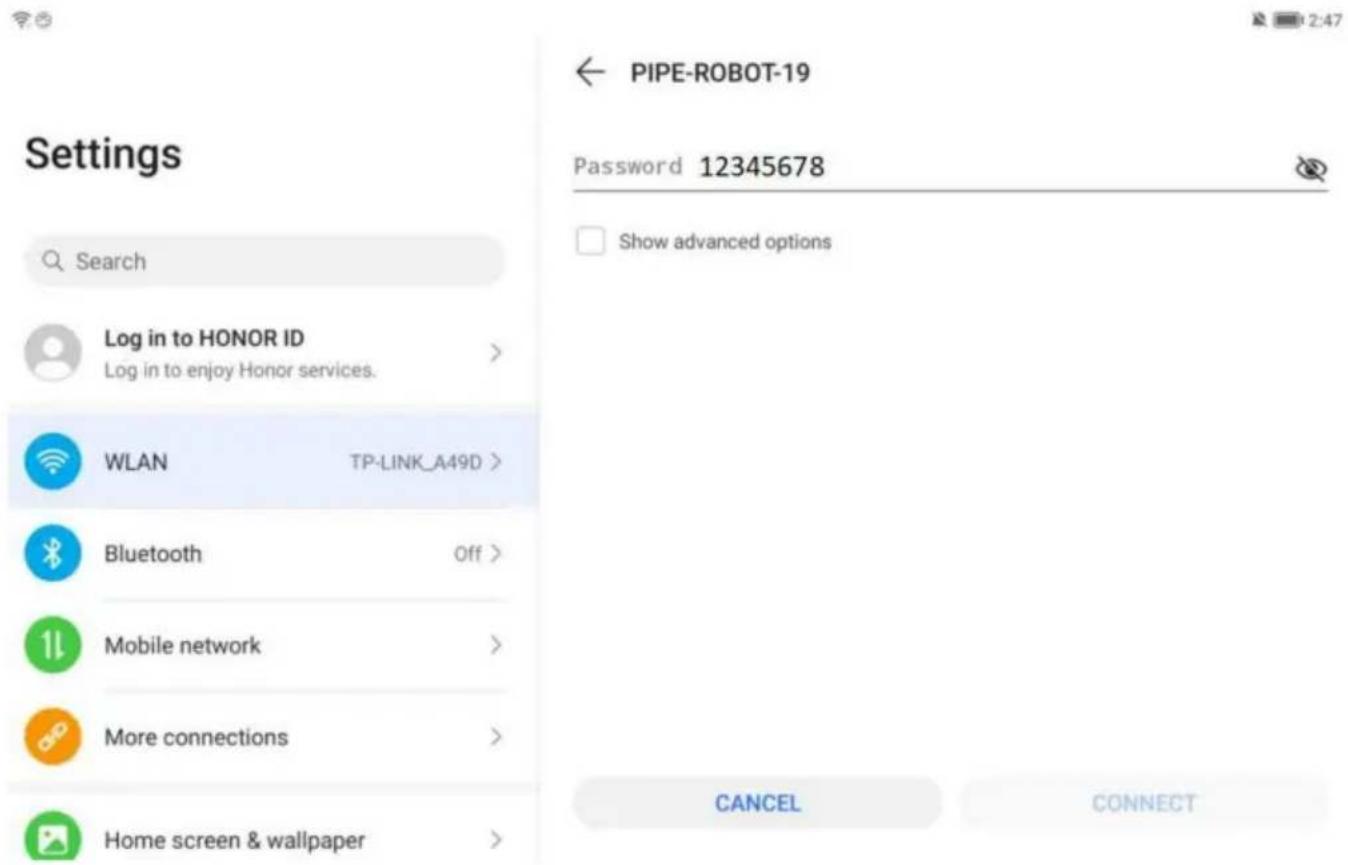

1. Connessione WIFI del tablet: apri la rete WIFI e cerca PIPE-Robot-19.

1. Inserisci la password originale: 12345678, connettiti al WIFI.

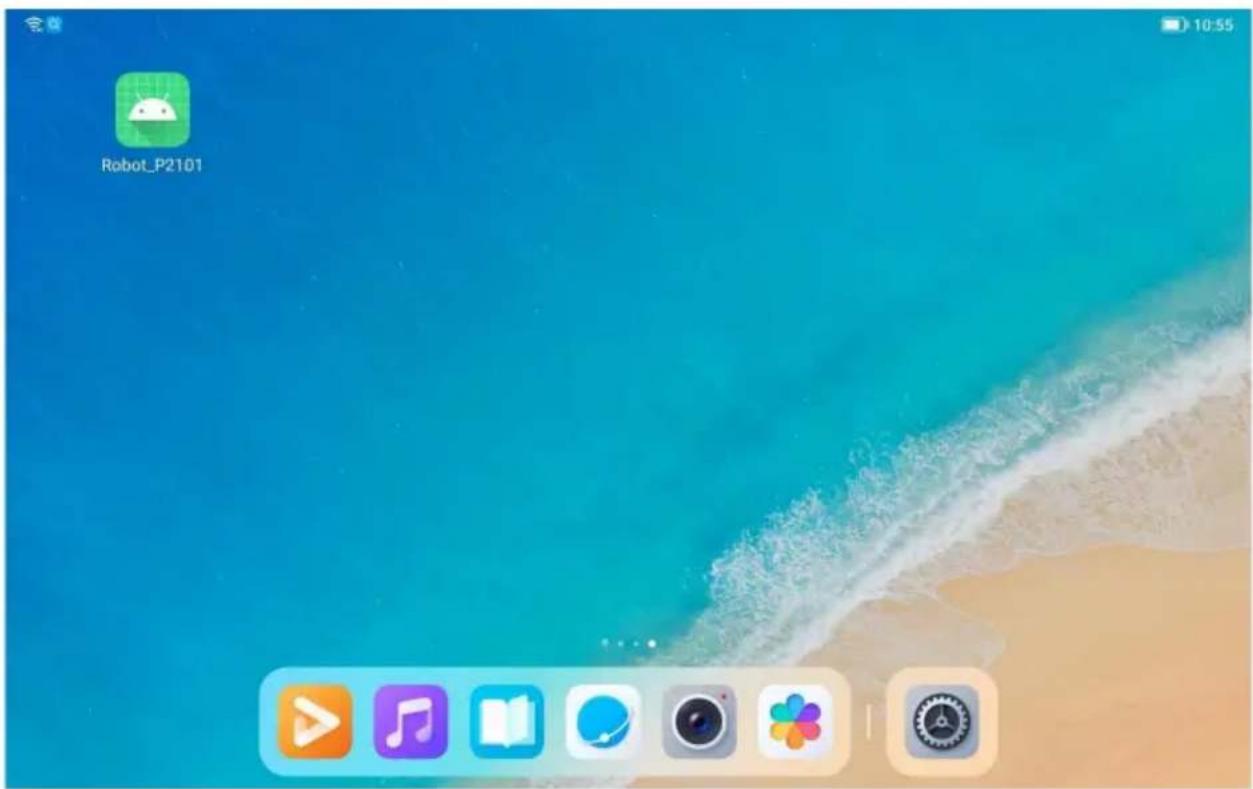

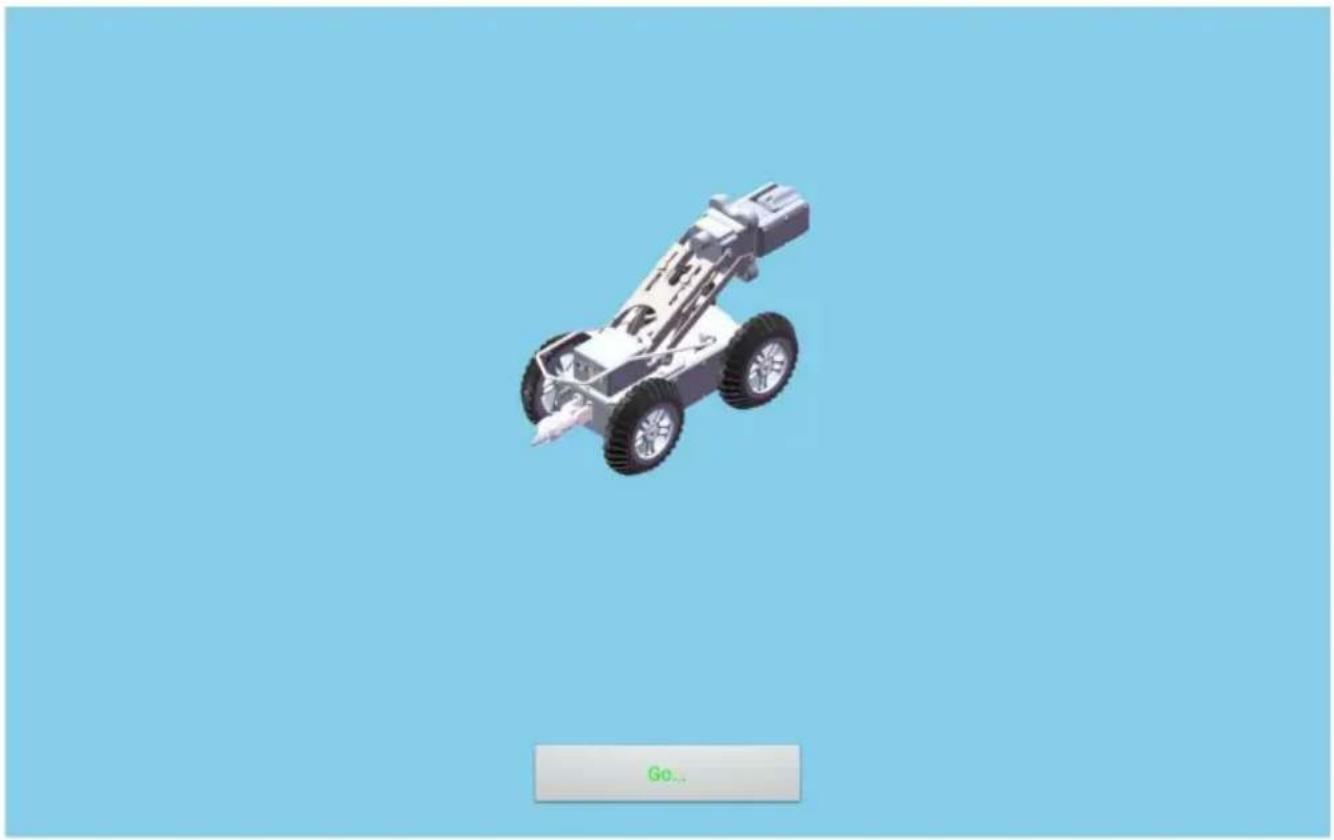

1. Accedere all'interfaccia: aprire l'icona del programma robot installato e fare clic su GO per accedere all'interfaccia di controllo.

1. Funzioni chiave:


Funzione di registrazione:
2. Album 5. Registrazione video1. Riproduzione video

Controllo della luce:

1. Interruttore luce posteriore 7. Interruttore di regolazione della luminosità della luce anteriore
2. Interruttore di regolazione della luminosità della luce della telecamera ausiliaria anteriore

Funzione di rotazione della telecamera a 180°:

1. Fotocamera anteriore/posteriore 11. Rotazione a sinistra della telecamera anteriore
2. Rotazione verso l'alto della fotocamera anteriore 13. Rotazione a destra della fotocamera anteriore
3. Rotazione verso il basso della fotocamera anteriore 15. Ripristino della fotocamera anteriore

Funzione di spostamento:

1. Interruttore di livello alto/medio/basso 19. Parola 17. Avanti 18. Girando a destra
   indietro
2. Girare a sinistra

Funzione di conteggio della distanza:

1. Reset del contatore 21. Display del misuratore del cavo

Sincronizzazione oraria:

1. Pulsante di sincronizzazione dell'ora

Funzione di visualizzazione dell'angolo di inclinazione della ruota:

1. Angolo di rollio 23. Angolo di beccheggio 24. Angolo di rollio Visualizzazione tridimensionale
2. Visualizzazione dell'animazione tridimensionale dell'angolo di inclinazione

Funzionamento e utilizzo

Preparazione e ispezione prima dell'uso:

1. Collegare il robot al verricello e bloccarlo saldamente.
2. Assicurarsi che la funzione di ripristino automatico orizzontale e assiale della fotocamera anteriore e la funzione zoom è normale.
3. Assicurarsi che il passaggio dalla fotocamera anteriore a quella posteriore sia normale.
4. Assicurarsi che la luce principale e quella ausiliaria siano regolate correttamente.
5. Rendere il robot in grado di muoversi in avanti, indietro, girare a sinistra e a destra con flessibilità.
6. Assicurarsi che il cavo si rilasci e si ritragga correttamente.
7. Assicurarsi di premere il pulsante di arresto di emergenza per spegnere il sistema robotico.

Procedure operative, metodi, precauzioni e prevenzione misure per errori durante l'avvio e l'uso:

1. Appendere la macchina robot all'imbracatura, il corpo deve essere mantenuto orizzontalmente e lentamente verso il basso, evitando scosse e attriti che potrebbero danneggiare il dispositivo. Lasciare che il corpo dell'auto orizzontalmente e atterra lentamente, testa in alto, coda in basso. Quando il corpo è atterrato, rimuovere la fionda.
2. Avviare il sistema di controllo, controllare il veicolo lentamente in avanti, spostare il cavo verso l'ingresso del tubo e ripararlo.
3. Accendere la luce principale e quella ausiliaria e regolarle in base all'immagine requisiti.
4. Dopo che la trasmissione del cavo è normale, è possibile regolare la velocità del veicolo secondo le esigenze investigative.
5. Durante il processo, prestare molta attenzione allo stato di vari parametri, in particolare alle informazioni sullo stato di inclinazione del veicolo, per evitare che il veicolo ribaltamento.
6. Quando il veicolo si sta allontanando, accendere la telecamera posteriore e il cavo la velocità della macchina avvolgitrice deve corrispondere alla chiave di retromarcia per rallentare velocità e ritrazione del cavo.
7. Quando si svolta nel tubo, guidare lentamente per evitare il ribaltamento.
8. Dopo l'ispezione, arrestare la macchina robot in una posizione appropriata, appenderla il gancio dell'imbracatura sul robot e sollevarlo lentamente.

Connessione di sistema

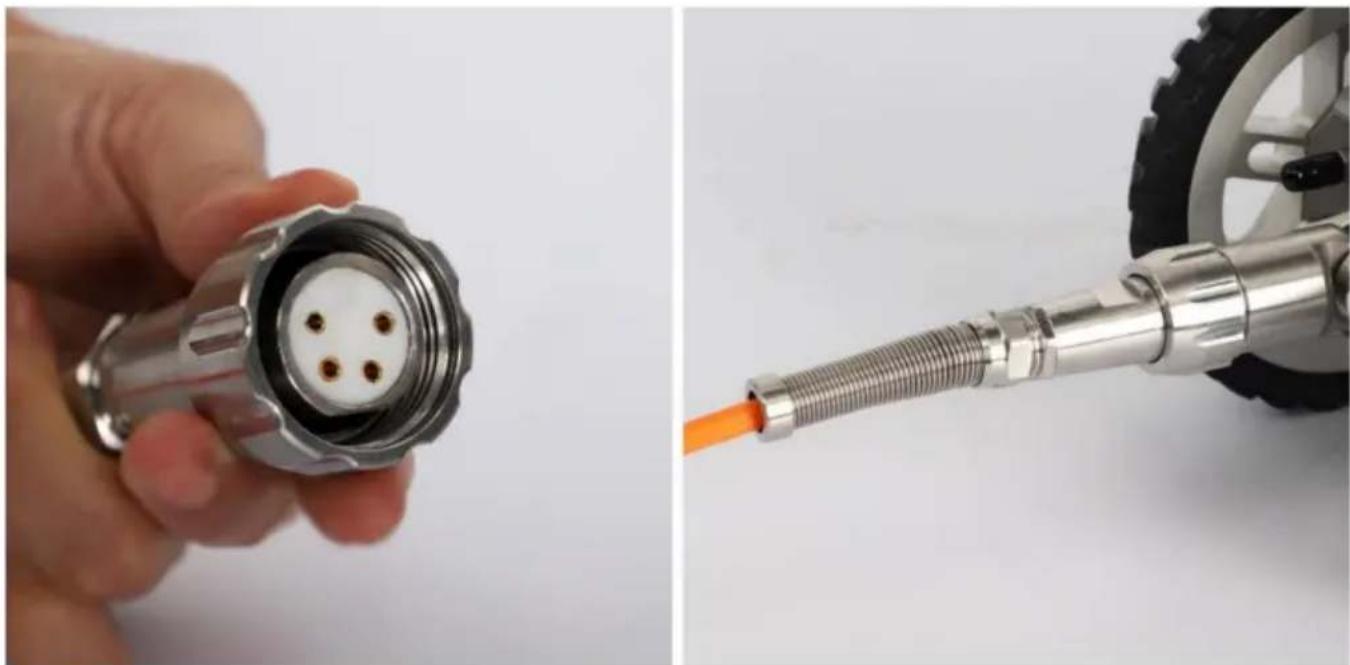

Collegare il cavo e il connettore del corpo

Nota:

1. Allineare la posizione del foro stenopeico
2. Verificare l'integrità dell'anello impermeabile
3. assicurarsi che il connettore sia pulito

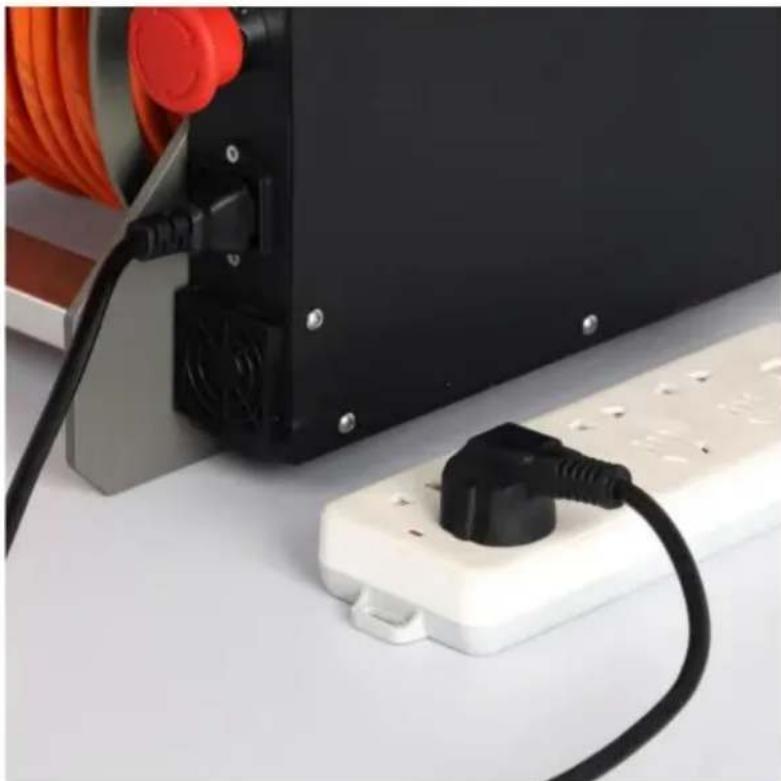

Collegare l'alimentatore (esempio)

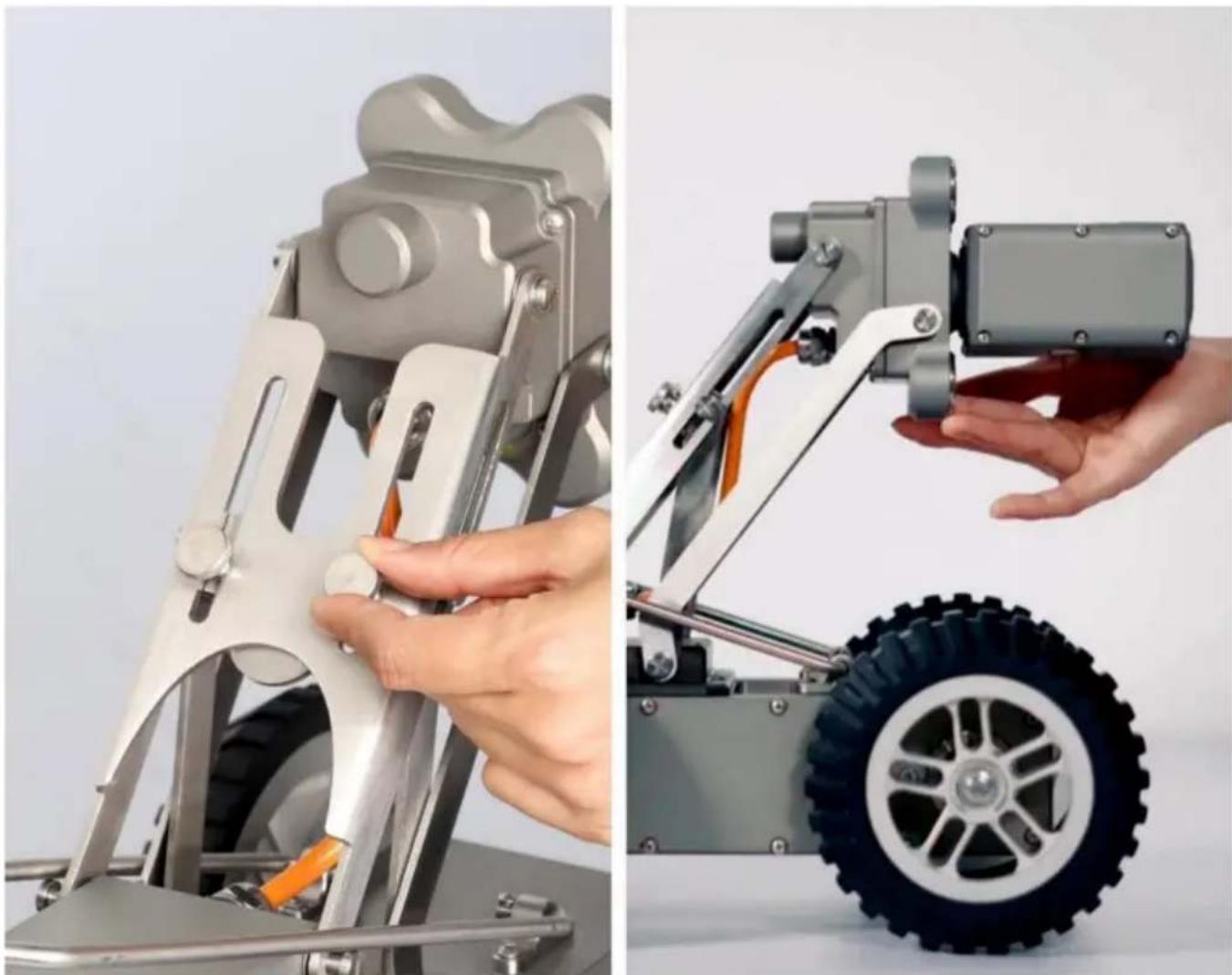

telecamera anteriore: allentare prima la vite, quindi regolare l'altezza della telecamera, trovare una posizione adatta e quindi stringere la vite.

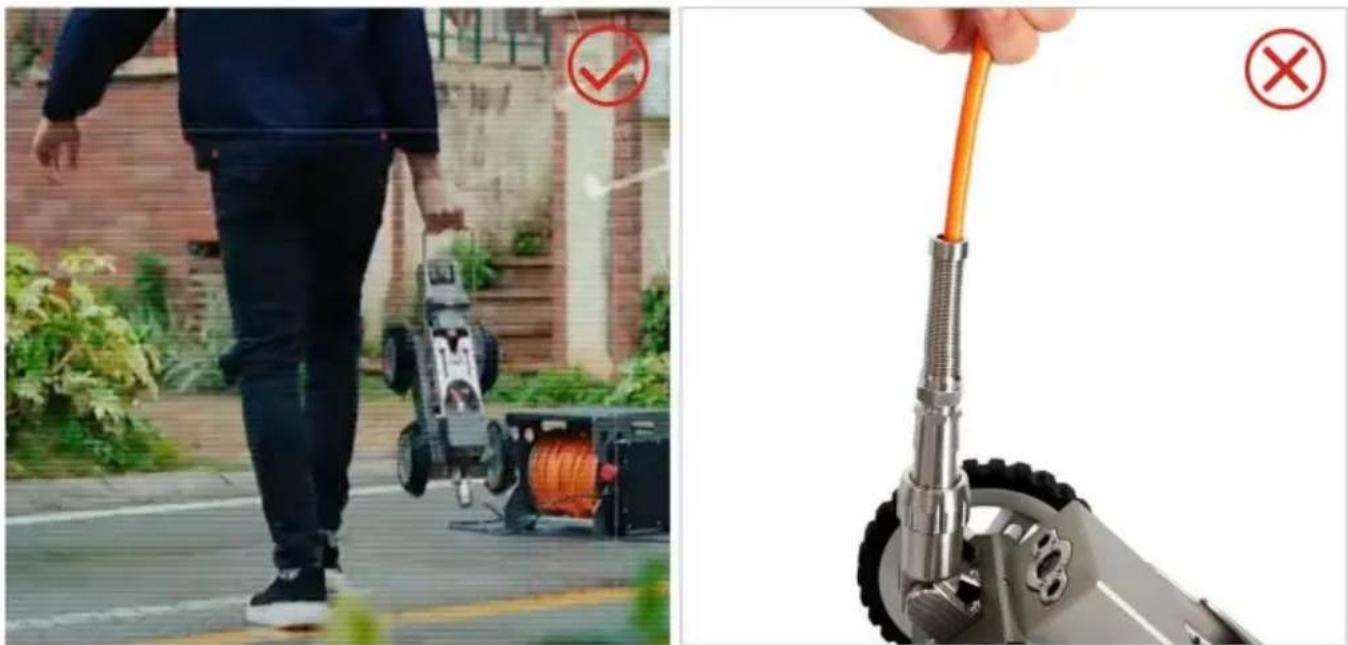

Posizionare il corpo del dispositivo in posizione di

richiesta: sollevare la maniglia quando si tira il corpo del dispositivo, non sollevare il cavo.

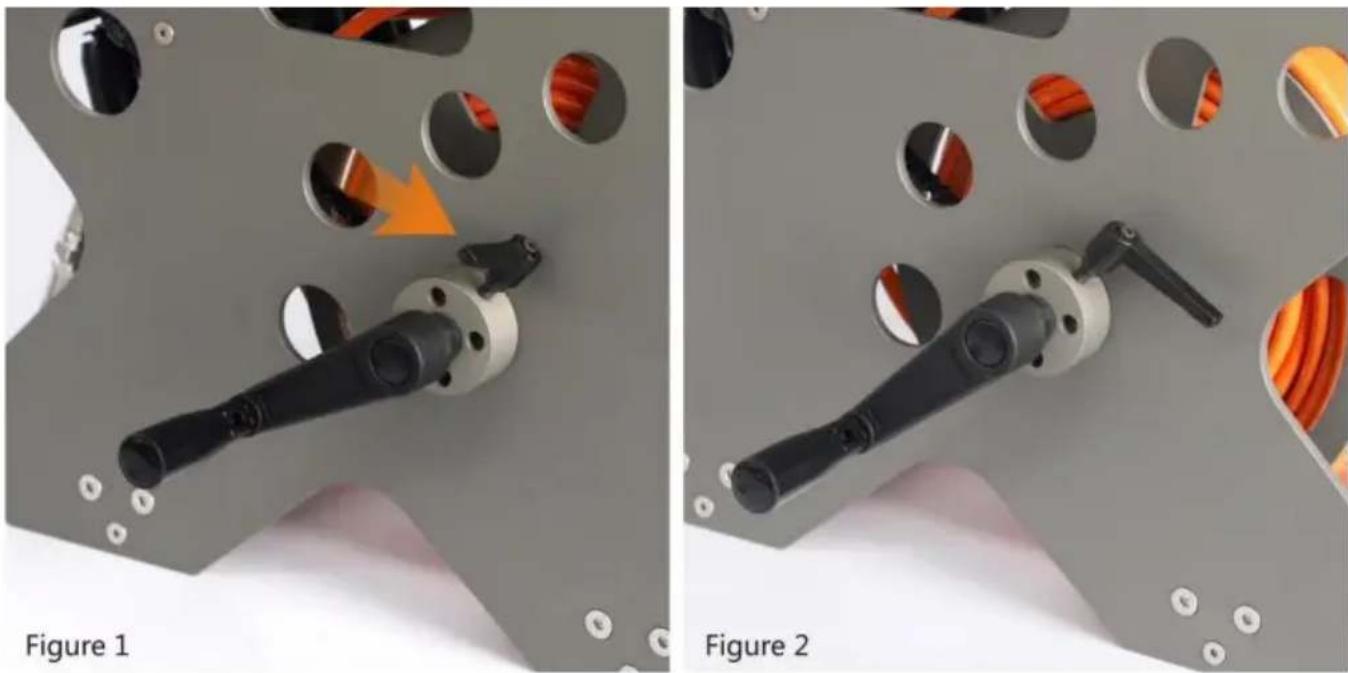

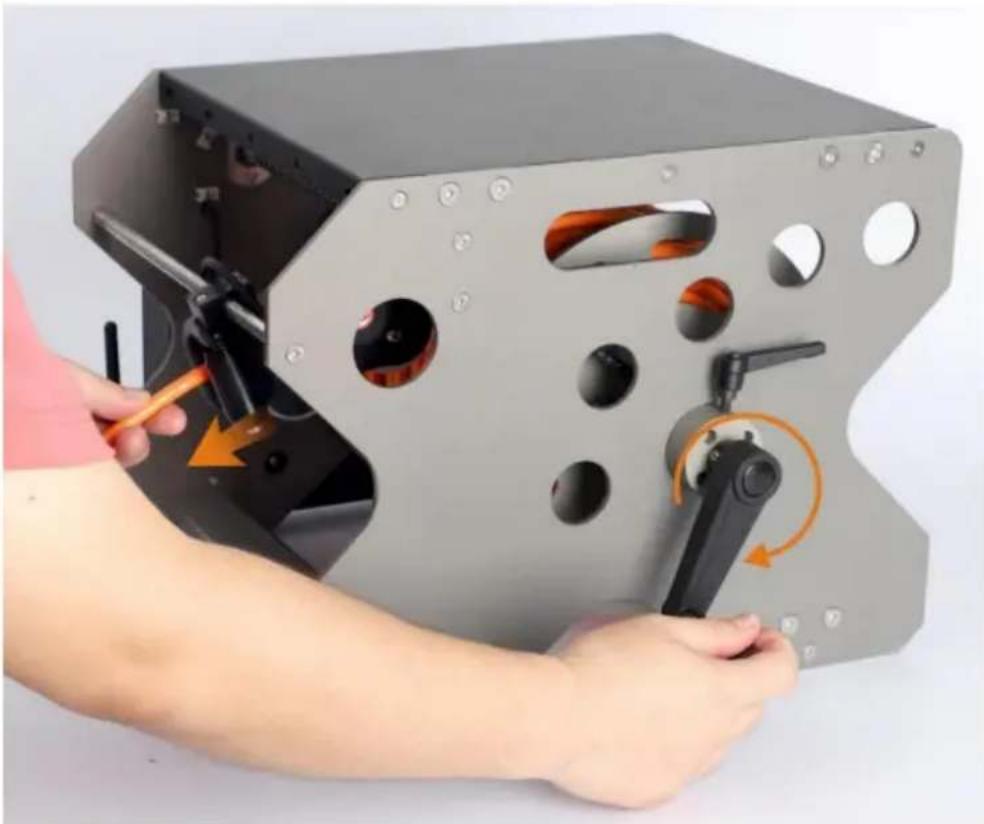

Aprire il freno del rullo del cavo

La spina di alimentazione ruota la leva del freno di 90 gradi dalla Figura 1 alla Figura

Mentre si gira la maniglia in senso orario, tirare lentamente il cavo manualmente per assicurarsi che sia ben teso.

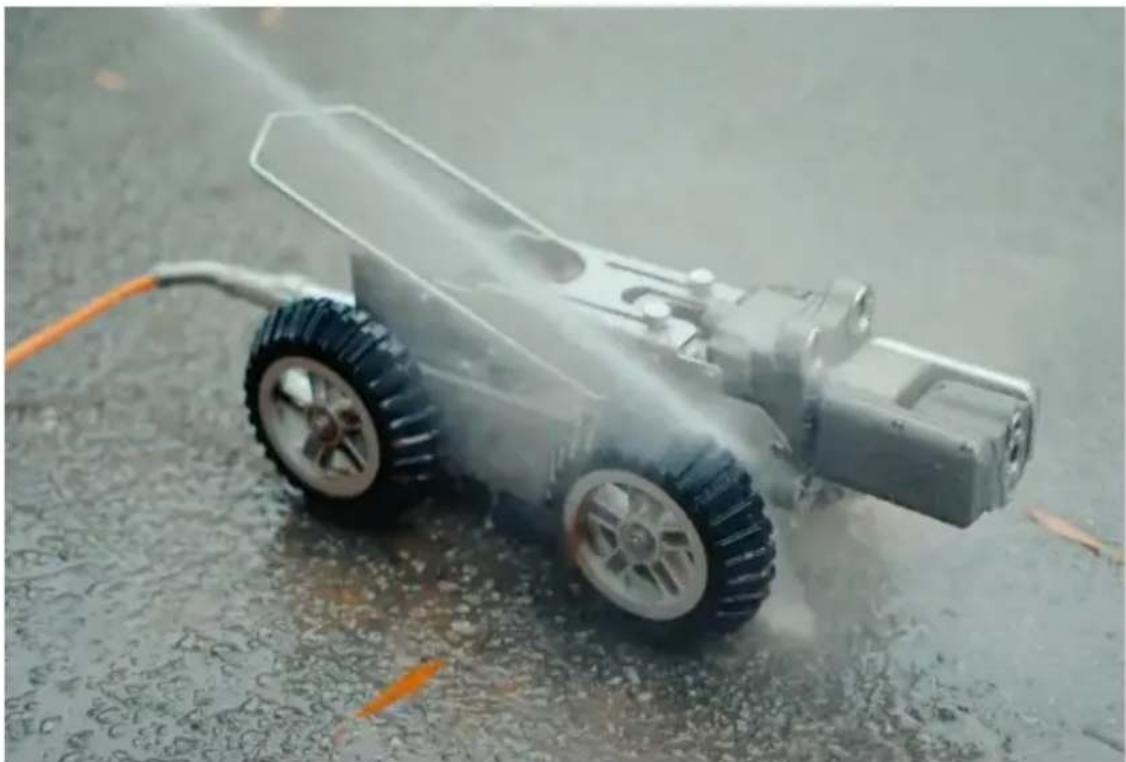

Manutenzione dopo l'uso:

1. Pulire il corpo (non tirare il cavo durante la pulizia)
2. Asciugalo con un panno asciutto

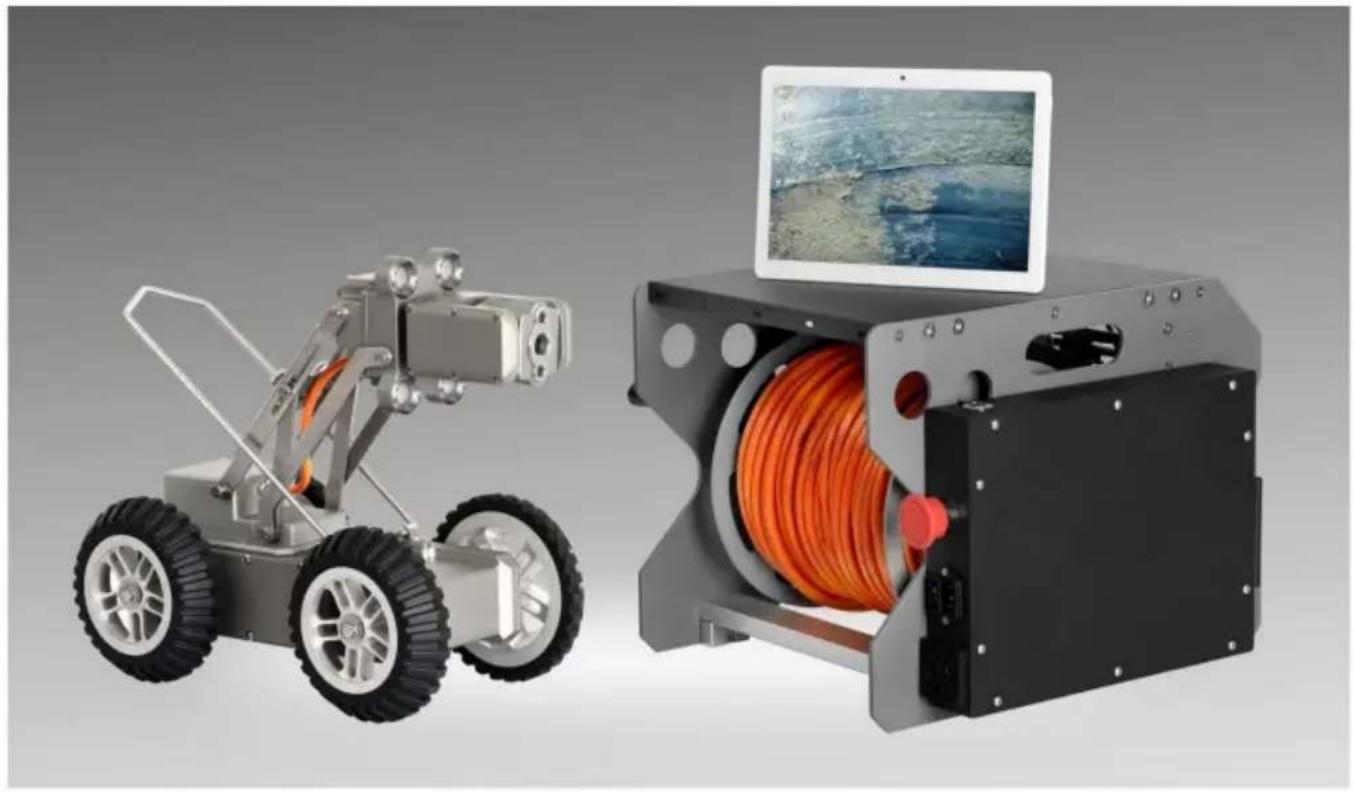

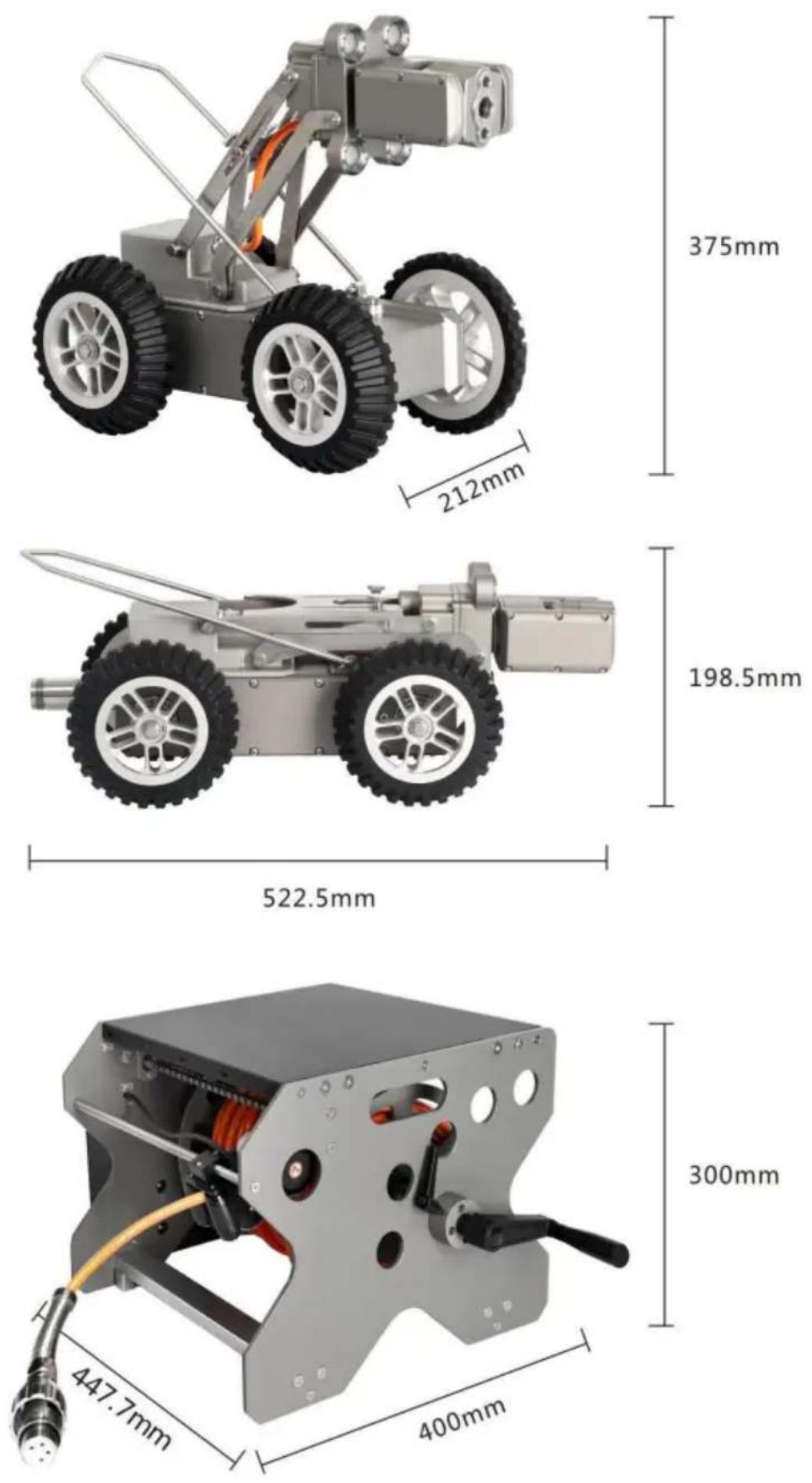

Dimensioni del prodotto

Product Size

Elenco dei pacchetti

Scollegare il connettore del cavo fino allo spegnimento

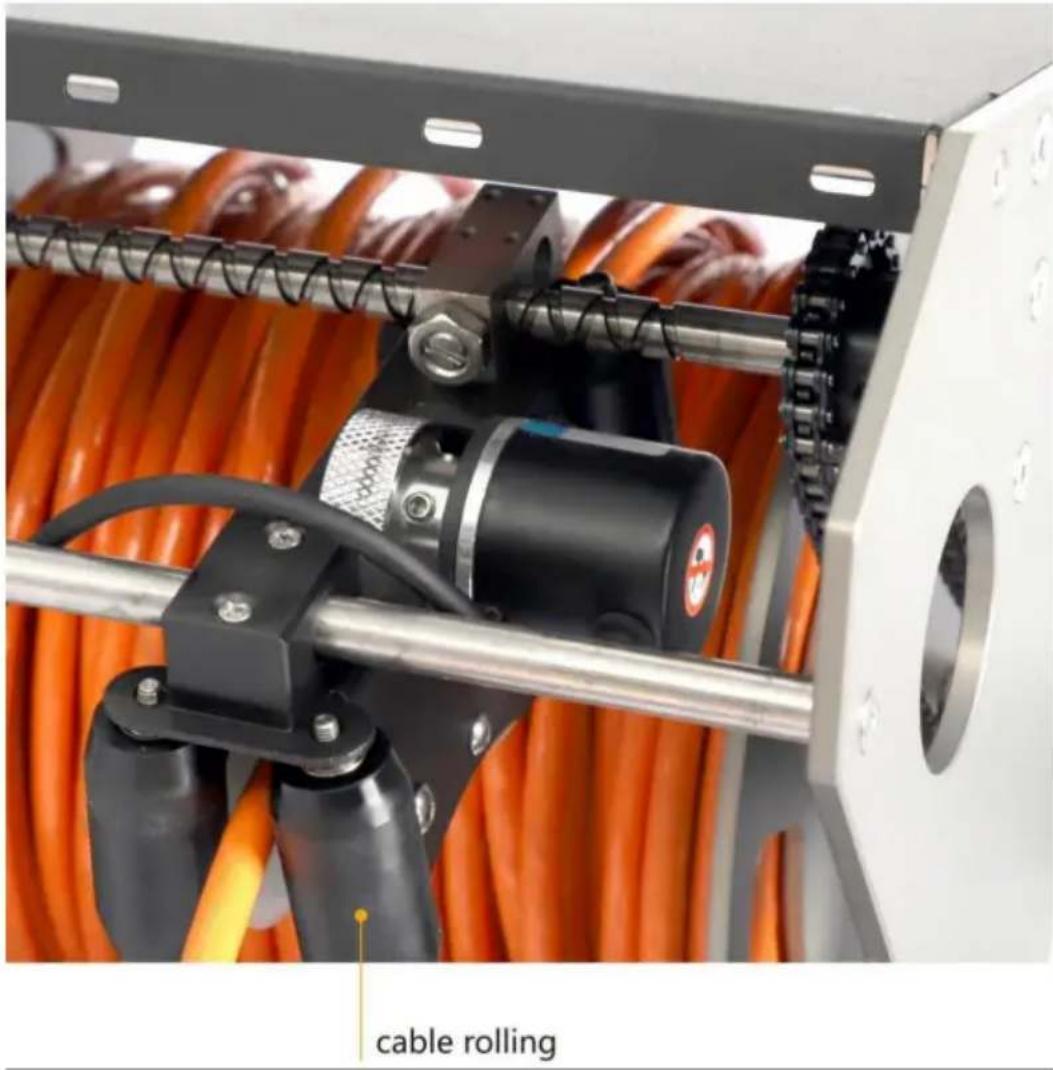

Pulisci tempestivamente il cuscinetto volvente del cavo per mantenerlo pulito e liscio

Analisi dei guasti e risoluzione dei problemi

Analisi dei guasti	Causa del guasto e precauzioni
Nessun potere	1. Verificare che l'alimentazione sia collegata correttamente.2. Controllare se l'indicatore dell'interruttore principale è acceso fisso o se la spina è ben contattata.3. Se il pulsante di arresto di emergenza è bloccato.
Il robot può camminare, nessuna immagine	1. Verificare se l'interfaccia è bloccata.2. Cambia telecamera e controlla se ci sono immagini.
Nessun contatoreMisurazioneVisualizzazione del numero o grande misurazioneErrore	1. Controllare se la ruota del contametri e il cavo sono in buon contatto e se c'è sporcizia che blocca il ruota contametri.2. Riavviare il dispositivo e il tablet.
TelecomandoFallimento	1. Verificare che la connessione WIFI del computer sia buona.2. Riavviare il computer e ricollegare il Wi-Fi.
L'articolazione della coda del robot Non può essere Inserito	1. Verificare se il posto vacante congiunto è allineato uno a uno.2. Controllare se la spina all'estremità del veicolo è deforme.
Nota	Se il guasto non può essere risolto, non smontare te stesso.Contattare il personale addetto alla manutenzione post-vendita.

Cura e manutenzione

1. Manutenzione e cura giornaliera: la macchina deve essere mantenuta pulita e in ordine, e non devono essere collocati in luoghi con sostanze volatili o corrosive. Il personale deve essere assegnato alla manutenzione giornaliera e alla pulizia dopo ogni utilizzo. Il deposito Il luogo deve essere mantenuto asciutto. Se necessario, è possibile utilizzare un essiccante.
2. Ciclo di manutenzione: ispezione di qualità e misurazione (manutenzione) una volta a anno, la misurazione qualificata dovrebbe essere unificata e memorizzata.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
