BRUKSANVISNING WR030-120 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någ teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning iEuropeiska unionen. Detta gäller produkten och alla tillbehörmärkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas tillen insamlingsplats för återvinning av elektriska och elektroniska apparater.
	FCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Operation ärmed förbehåll för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt inte uttryckligen godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits uppfylla gränsvärdenaför en klass B digital enhet i enlighet med del 15 av FCC-reglerna är dessa gränse utformade för att ge rimligt skydd motskadliga störningar i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om de inte installeras och används i enlighet med instruktionerna, kan denorsaka skadliga störningar på radiokommunikation. Däremotär ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio eller tv-mottagning, vilket kan fastställas genom att vrida produktenav och på uppmuntras användaren att försöka korrigera störningarna genom att en eller flera av följande åtgärder.· Rikta om eller flytta mottagningsantennen.· Öka avståndet mellan produkten och mottagaren.· Anslut produkten till ett uttag på en annan krets än densom mottagaren är ansluten till.· Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.

SÄKERHETSINSTRUKTIONER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan leda till allvarliga konsekvenser skada.

1. Läs bruksanvisningen noggrant före användning.
2. Tappa eller tryck inte.
3. Slå inte på strömförsörjningen under installation, rengöring och reparation.
4. Om produkten har onormalt ljud eller lukt under användning, stäng av strömförsörjningen omedelbart.
5. Strömförsörjningsboxen är inte vattentät, håll den torr.
6. Se till att hålla händerna och kontakten torra när du ansluter eller kopplar ur.
7. Om användaren tar isär maskinen eller om det går förlorad, ingen garanti.
8. Produktens funktion bör standardiseras, annars kommer det att leda till dålig kamera och kabelskada.
9. Om produkten uppgraderas kan instruktionen skilja sig från produkten utan föregående meddelande.

Drag

1. All-metall antioxidation och korrosionsbeständig kropp, IP68 vattentät.
2. Med främre och bakre 2 megapixel, högupplösta kameror med låg belysning.
3. Den främre kameran är monterad på en Pan-Tilt, som kan justeras horisontellt till 360 grader och vertikalt till ±90 grader. Höjden på kameran är
   justerbar.
4. Fyra motordrivna hjul, all-time stand by och kraftfulla. Körhastigheten för maskinen kan justeras i hög, medium och låg tre nivåer.
5. Specialformade halkfria däck, designade efter kraften i rörledningen, lämpliga för alla typer av våta och hala scener.

6. Åtta högeffektsljus (sex fram och två bak), strålkastaren är justerbar. Bra ljuseffekt.

7. Helmetallvinsch med automatisk trådlindningsfunktion. Med automatisk mätare räknefunktion, fordonets körsträcka kan visas synkront och kan visas på skärmdumpen.

8. Speciell drag-, rep- och korrosionsbeständig kabel.
9. Strömingång: 110V-220V, nödväxelströmsförsörjning kan också användas.
10. Realtidsvisning när maskinen rör sig framåt, bakåt och svänger åt vänster eller höger.
11. Med surfplatta, installerad operativsystem, enkel hantering och lätt att använda.
12. Med foto- och videofunktioner.

Specifikationer

Del	Punkt	Specifikationer
		WR030-120	WR030-120	WR030-60	WR030-60
Robot	Material	Höghållfast legeringsmaterial
	Motorläge	Fyrhjuling
	Hastighet	Fyrhjulskrypning
	Motorkraft	2-25 meter/min 3 nivåer hastighet, Justerbar
	Motorkraft	120W
	Kamera Pixel	2 megapixel
	Linsens rotationsvinkel	360 grader konstant hastighet oändlig Rotation
	Linsens vändvinkel	180 grader
	Linsmaterialet	Legerat stål
	Ljuskraft	40W
	Främre linsljuskälla 4 huvudstrålkastare, 2 extra linsljus
	Bakre linsljuskälla 2
	Lätthet	Justerbar
	Vattentät klass	IP68
Tråd Ram	Material för trådram	Helt metall
	Kabellängd	120m		60m	60m120m
	Kabelmaterial	Drag-, rep- och korrosionsbeständig Kabel
	Trådlindningsläge	manuell lindning, automatisk kabeldragning
	Meter Count Mode	Elektronisk räknare
	Strömförsörjning	110-120I	220-240I	110-120I	220-240I

Driftmiljö och villkor

Rördiameter: \~300MM

Temperatur: -10 °C - +50 °C

Atmosfärstryck: 70-106Kpa.

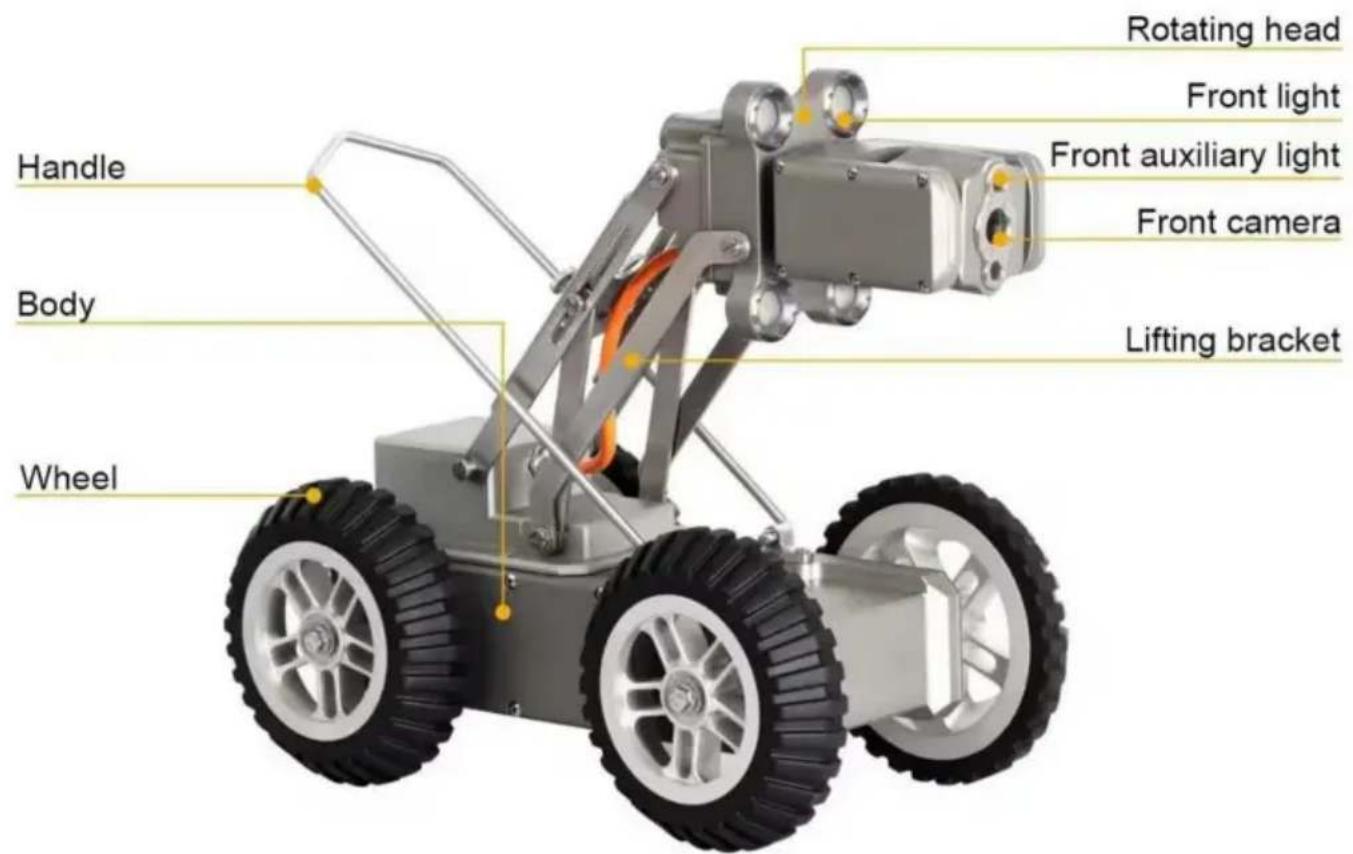

Delar Introduktion

Surfplatta WIFI-anslutning och kontroll

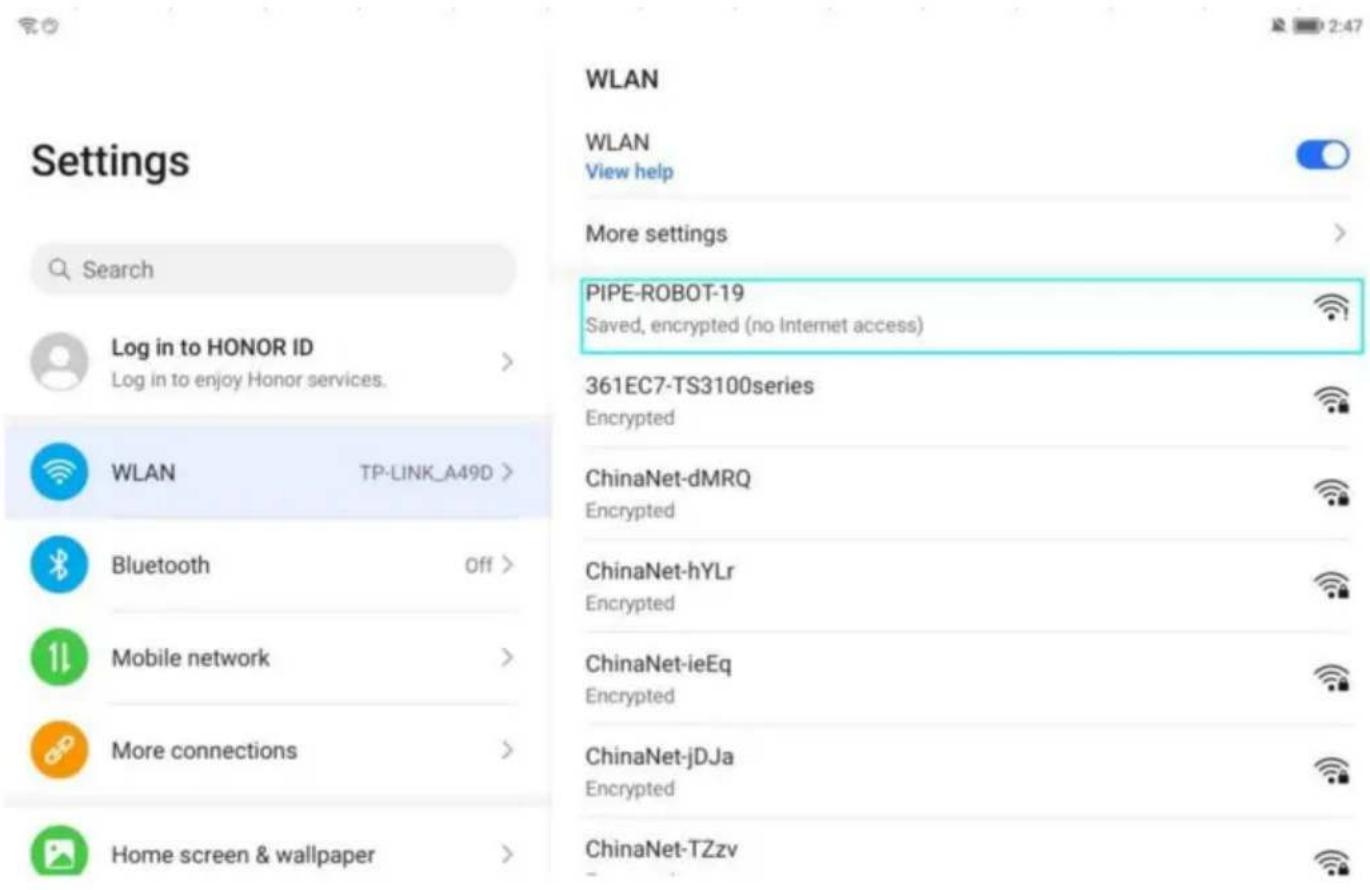

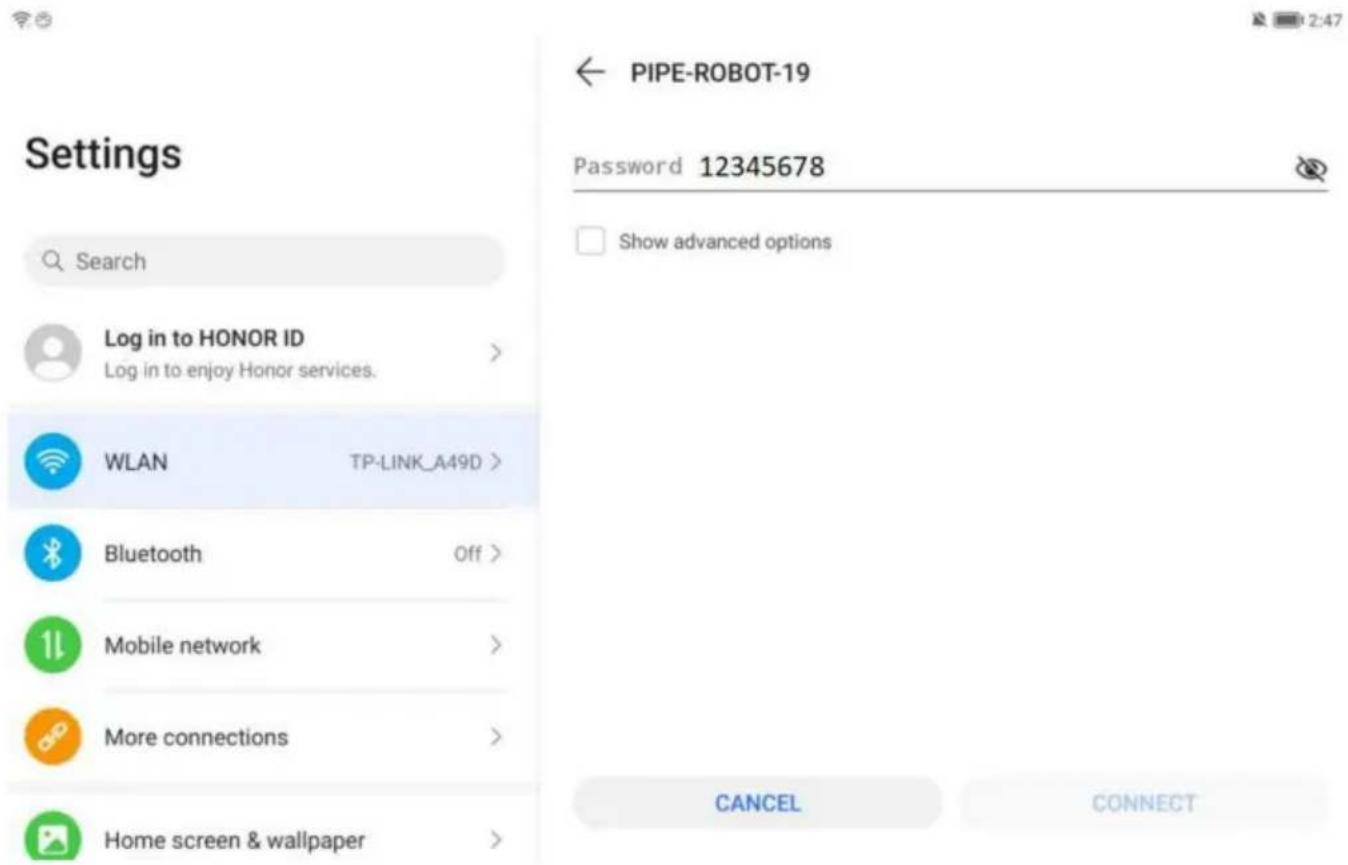

1. Tablett WIFI-anslutning: Öppna WIFI, sök efter PIPE-Robot-19.

1. Ange det ursprungliga lösenordet: 12345678, anslut till WIFI.

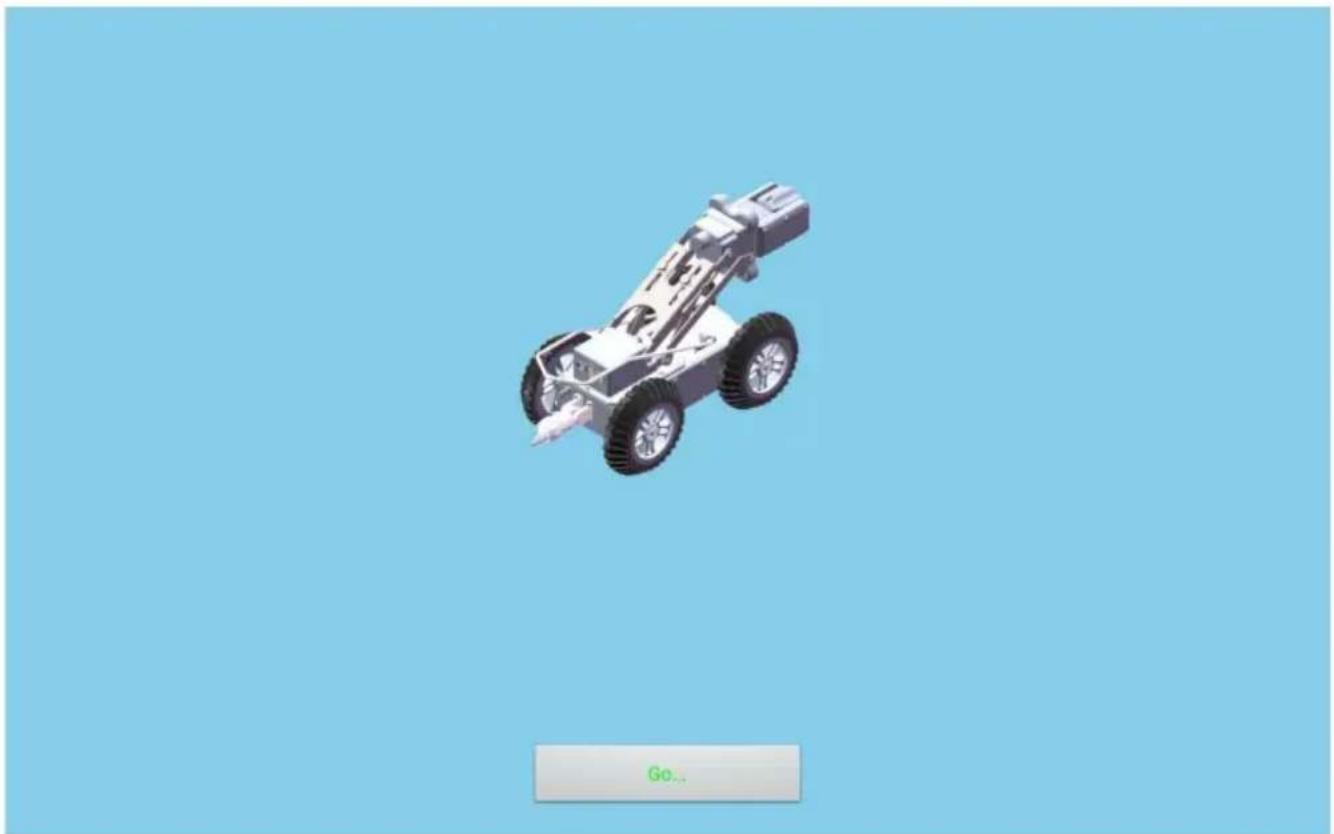

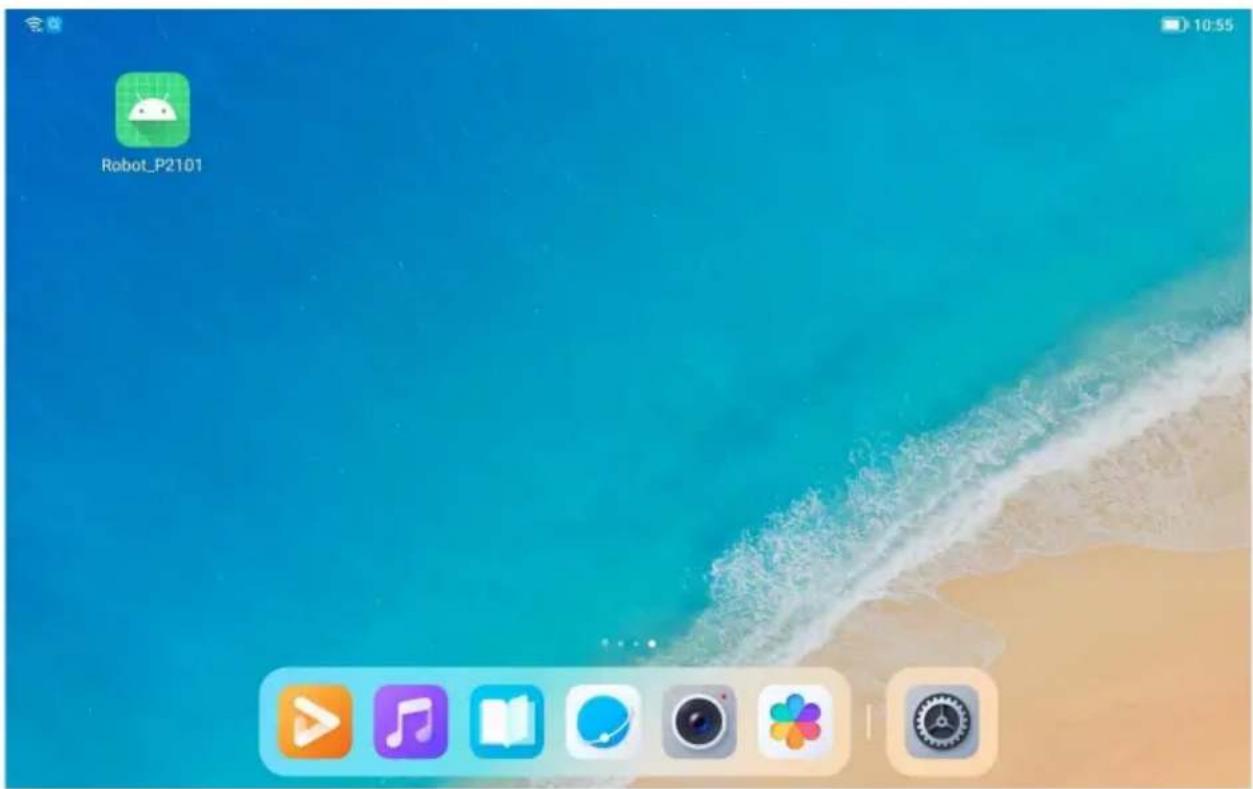

1. Gå in i gränssnittet: öppna ikonen för det installerade robotprogrammet och klicka på GO för att komma till kontrollgränssnittet.

Robot_P2101

Go...

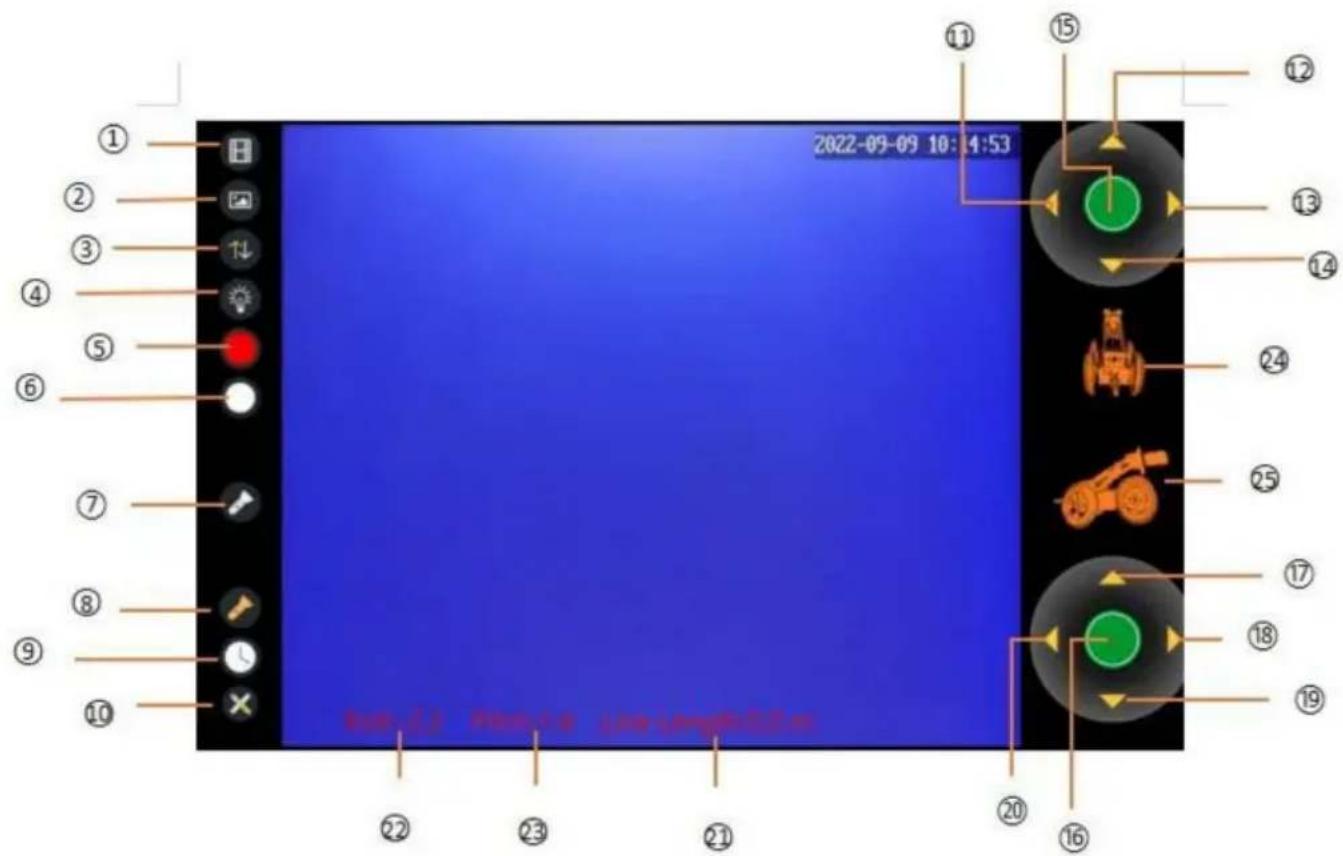

1. Nyckelfunktioner:


2022-09-09 10:4:53 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟o ㉟o1o ㉟oLength:0.0m

Inspelningsfunktion:

1. Videouppspelning

2. Album 5. Videoinspelning 6. Fotografering

Ljuskontroll:

1. Strömställare för 7. Strömbrytare för justering av ljusstyrka framljus bakljus 8. Strömställare för justering av ljusstyrka för främre extrakamera

180° rotationsfunktion för kamera:

1. Främre/bakre kamera 11. Främre kamera vänsterrotation
2. Främre kamera rotation uppåt 13. Främre kamera högerrotation
3. Främre kamera nedåtrotation 15. Främre kameraåterställning

Rörlig funktion:

16.Hög/Medium/Lågnivåbrytare 19.Bakord 17. Framåt 18. Sväng höger
20. Sväng vänster

Avständsräkningsfunktion:

1. Meter Counter Reset 21. Display för kabelmätare

Tidssynkronisering:

1. Tidssynkroniseringsknapp

Visningsfunktion för hjullutningsvinkel:

1. Roll Angel 23. Pitch Angel 24. Roll Angle Tredimensionell display
2. Pitch Angle Tredimensionell animationsskärm

Drift och användning

Förberedelse och inspektion före användning:

1. Anslut robotmaskinen till vinschen och lås den ordentligt.
2. Se till att den främre kameran horisontell, axiell automatisk återställningsfunktion och zoomfunktionen är normal.
3. Se till att växla mellan främre och bakre kameror är normalt.
4. Se till att huvudljuset och extraljuset är rätt justerade.
5. Gör robotmaskinen kan flexibelt gå framåt, bakåt, sväng vänster och höger.
6. Se till att kabeln släpper och dras in ordentligt.
7. Se till att trycka på nödstoppsknappen för att stänga av robotsystemet.

Driftsprocedurer, metoder, försiktighetsåtgärder och förebyggande åtgärder för fel under uppstart och användning:

1. Häng robotmaskinen på lyftselen, kroppen ska hållas horisontellt och långsamt nedåt, och undvik skakning och friktion för att skada enheten. Låt bilkaross horisontellt och sakta landar, huvudet uppåt, svansen nedåt. När kroppen är landat, ta bort selen.
2. Starta styrsystemet, styr fordonet långsamt framåt, flytta kabeln till röringången och fixa den.
3. Slå på huvudljustet och extraljustet och justera för att möta bilden krav.
4. Efter att kabelöverföringen är normal kan fordonshastigheten justeras enligt detektivkraven.
5. Under processen, var noga uppmärksam på tillståndet för olika parametrar, särskilt informationen om fordonets lutningstillstånd, för att förhindra att fordonet välta.
6. När fordonet drar sig tillbaka slår du på backkameran och kabeln lindningsmaskinens hastighet bör matchas med backtangenten för att sakta ner hastighet och indragningskabel.
7. När du vänder in röret, kör långsamt för att förhindra vältning.
8. Efter inspektionen, stoppa robotmaskinen i lämpligt läge, häng lyftselehängaren på roboten och lyft den sakta.

Systemanslutning

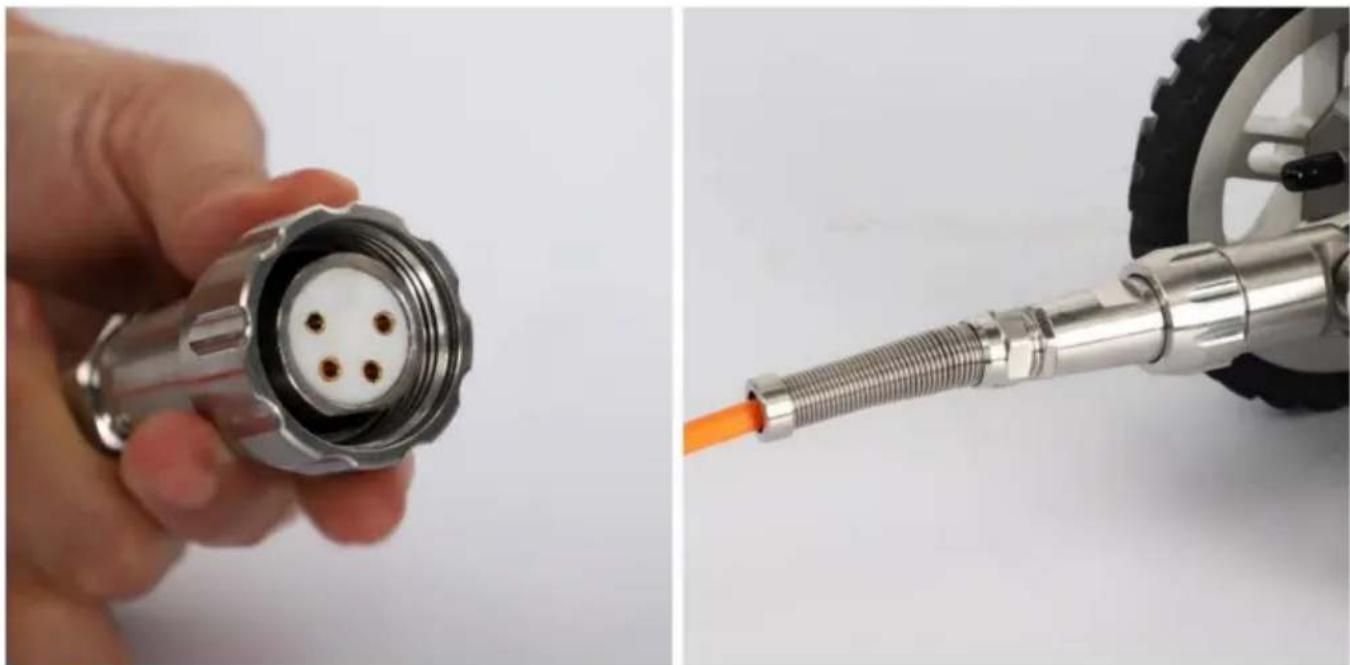

Anslut kabel och kroppskontakt

Notera:

1. Rikta in nälhålets position
2. Kontrollera integriteten hos den vattentäta ringen
3. se till att kontakten är ren

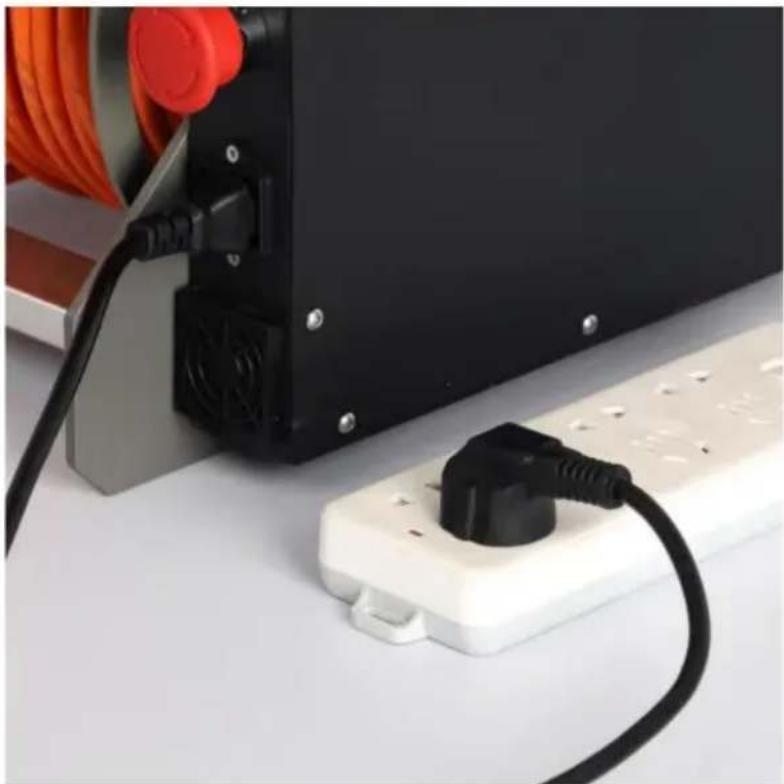

Anslut strömförsörjningen (exempel)

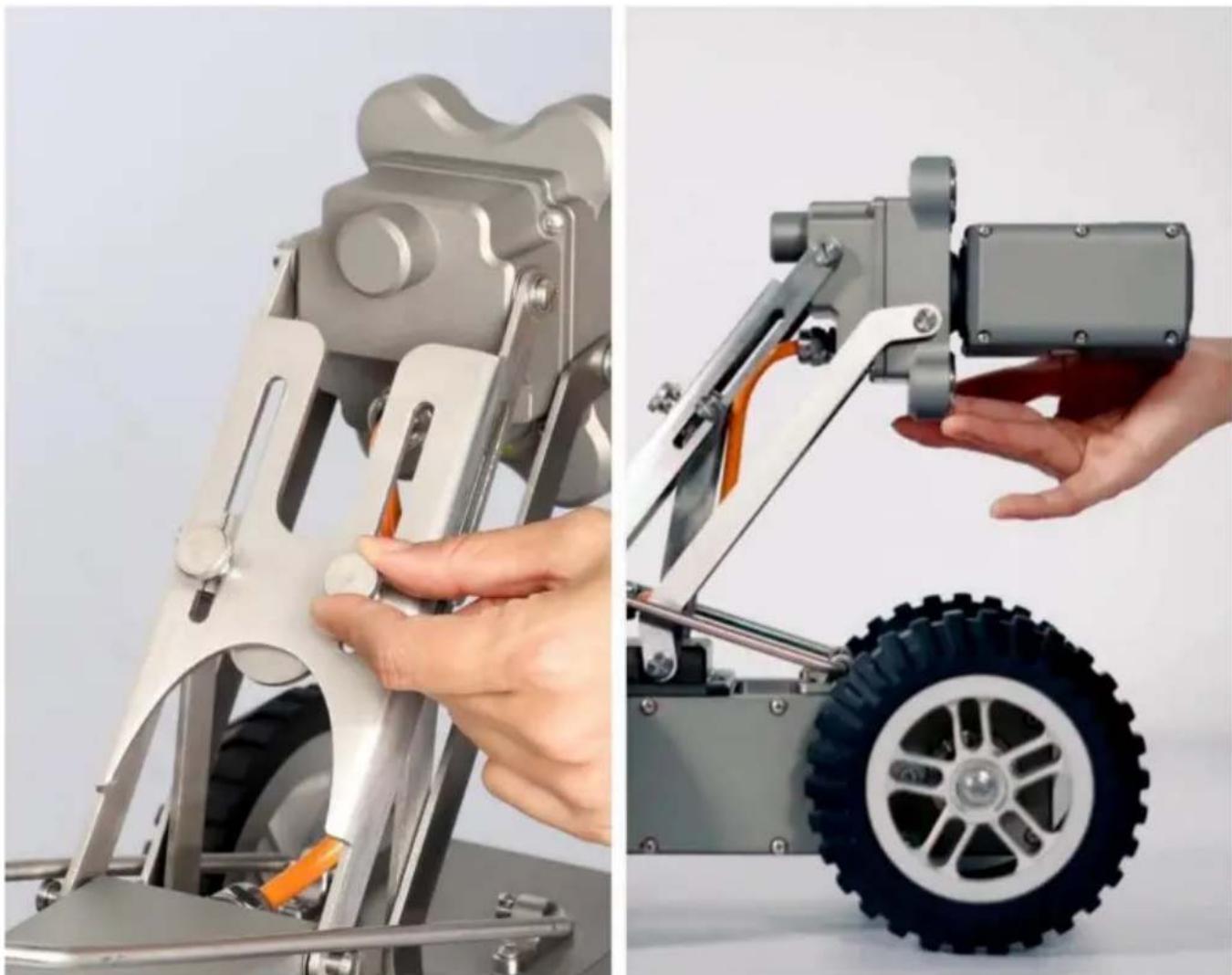

kamera: lossa skruven först, justera sedan höjden på kameran, få en lämplig position och dra sedan åt skruven.

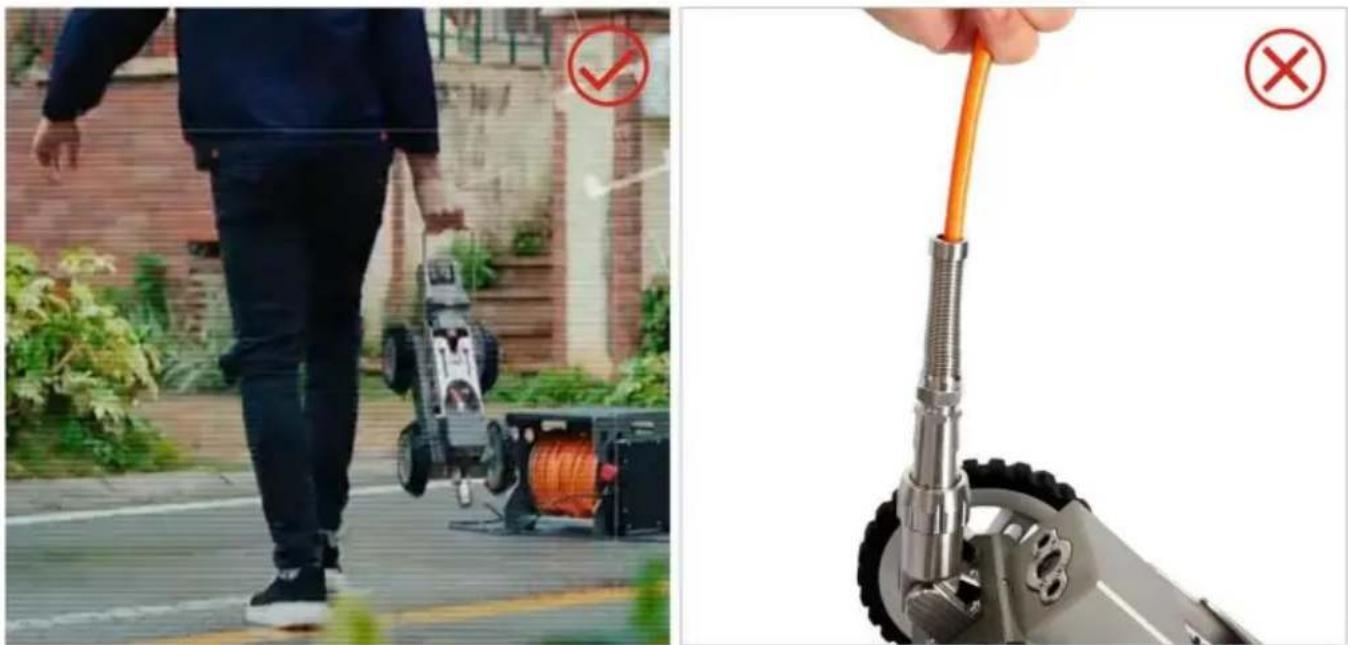

Sätt enhetens kropp i önskat läge: lyft handtaget när du drar i enhetens kropp, lyft inte kabeln.

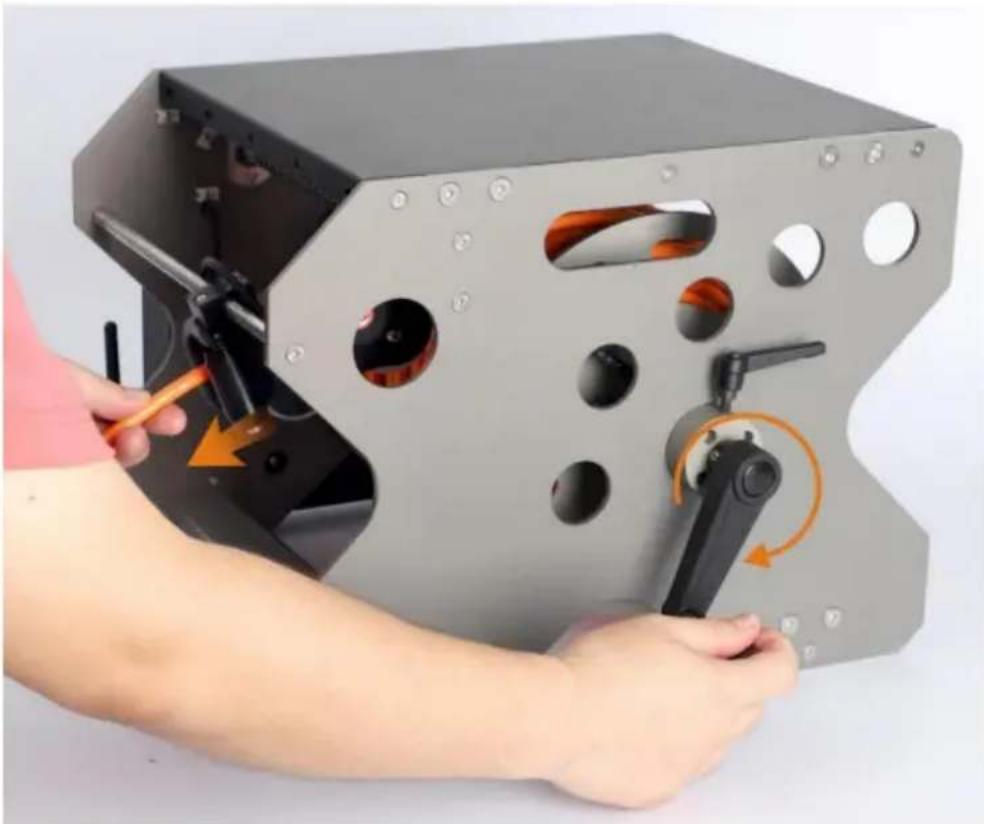

Öppna kabelupprullningsbromsen

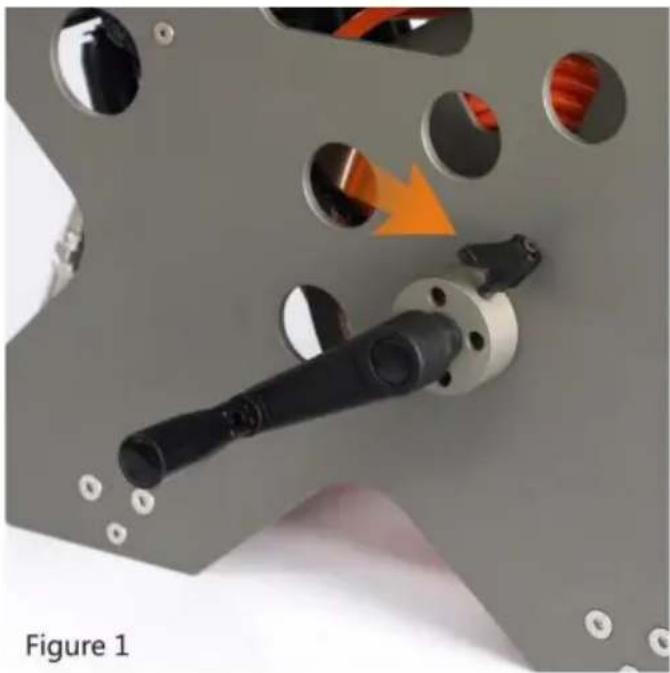

Elkontakten vrider bromsspaken 90 grader från figur 1 till figur 2

Medan du vrider handtaget medurs, dra sakta ut kabeln för hand för att säkerställa att kabeln ligger tätt

Underhåll efter användning:

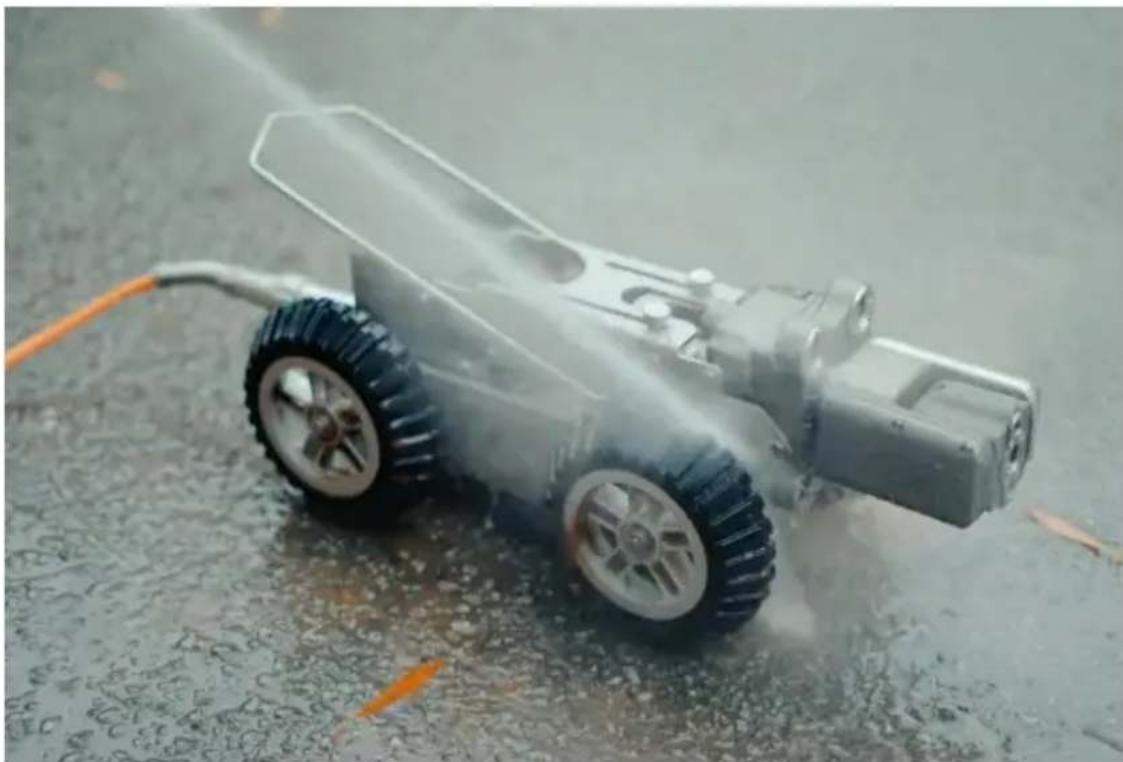

1. Rengör kroppen (dra inte i kabeln vid rengöring)
2. Torka av den med en torr trasa

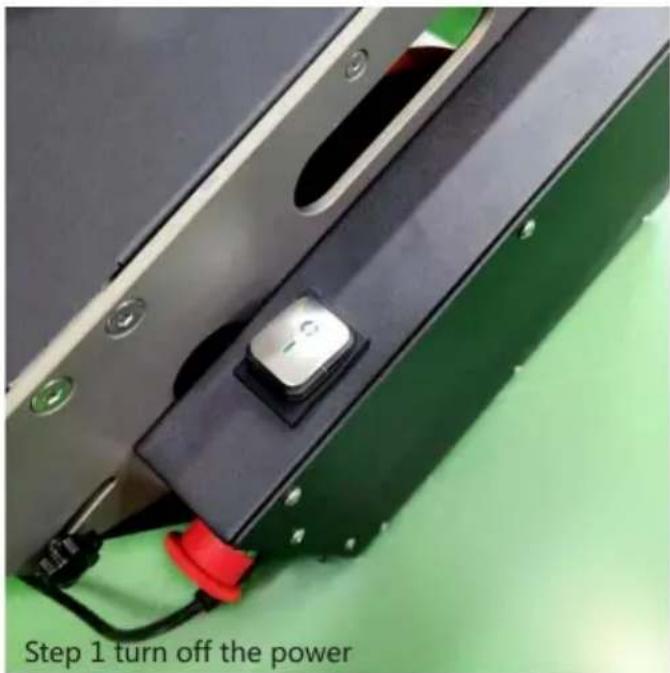

Koppla ur kabelkontakten tills strömmen stängs av

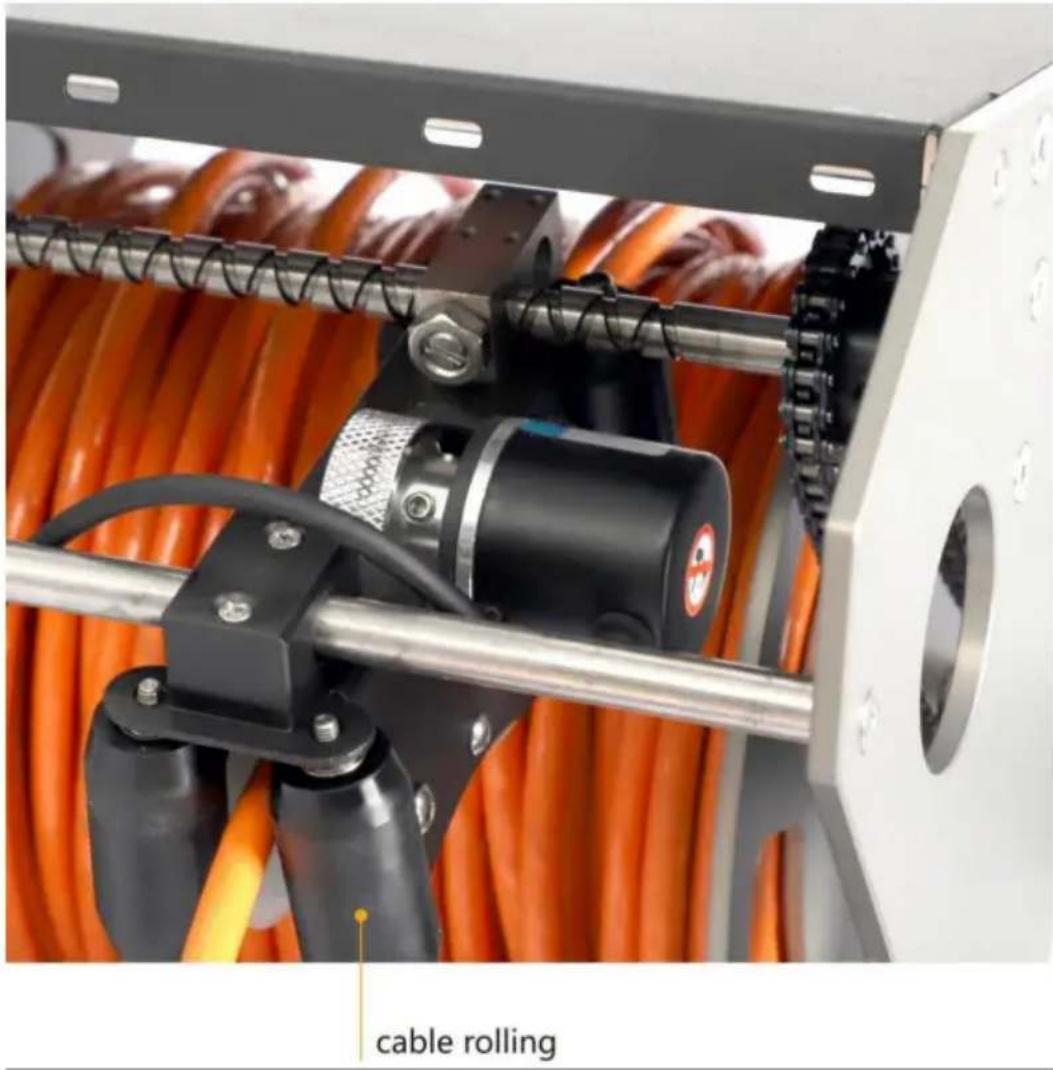

Rengör kabelrullager i tid för att hålla det rent och jämnt

cable rolling

Felanalys och felsökning

Felanalys	Orsak till felet och försiktighetsåtgärder
Ingen kraft	1. Kontrollera om strömmen är korrekt ansluten.2. Kontrollera om huvudströmbrytarens indikator är stadigt på eller om kontakten är i god kontakt.3. Om nödstoppsknappen är låst.
Roboten kan gå,ingen bild	1. Kontrollera om gränssnittet är låst.2. Byt kameror och kontrollera om de har bilder.
Ingen mätareMåttNummervisning eller stort måttFel	1. Kontrollera om mätarräknaren och kabeln är i god kontakt, och om det finns smuts som blockerar meter räknare hjul.2. Starta om enheten och surfplattan.
FjärrkontrollFel	1. Kontrollera om datorns WIFI-anslutning är bra.2. Starta om datorn och anslut WIFI igen.
Svansleden av robot kan inte varaInsatt	1. Kontrollera om den gemensamma vakansen är en till en anpassad.2. Kontrollera om kontakten i slutet av fordonet är deformerad.
Notera	Om felet inte kan lösas, ta inte isär genom själv.Vänligen kontakta servicepersonal för efterförsäljning.

Skötsel och underhåll

1. Dagligt underhåll och skötsel: Maskinen ska hållas ren och snygg, och får inte placeras på platser med flyktiga eller frätande ämnen. Personal ska utses för dagligt underhåll och rengöring efter varje användning. Förrådet platsen måste hållas torr. Torkmedel kan användas vid behov.
2. Underhållscykel: kvalitets- och mätningsinspektion (underhåll) en gång år, mätning kvalificerad bör vara enhetligt lagras.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
