Typ produktu	Robot przemysłowy do inspekcji rurociągów
Marka	Vevor
Model	WR030-120
Materiał korpusu	Stop wysokiej wytrzymałości
Tryb napędu	Napęd na cztery koła
Prędkość jazdy	2-25 m/min, 3 poziomy regulowane
Moc silnika	120 W
Rozdzielczość kamery	2 megapiksele
Obrót poziomy kamery	360 stopni, obrót nieskończony
Obrót pionowy kamery	180 stopni
Oświetlenie przednie	4 reflektory główne + 2 reflektory pomocnicze, 40 W
Oświetlenie tylne	2 światła
Stopień ochrony	IP68
Długość kabla	120 m
Materiał kabla	Odporny na rozciąganie, zarysowania i korozję
Bęben kablowy	Automatyczne nawijanie, wciągarka całkowicie metalowa
Licznik odległości	Elektroniczny, wyświetlacz zsynchronizowany
Napięcie zasilania	110-240 V AC
Średnica kompatybilnych rur	≥ 300 mm
Temperatura pracy	-10 °C do +50 °C
Wilgotność pracy	0% do 95% bez kondensacji
Łączność	Wi-Fi, tablet w zestawie
Funkcje tabletu	Robienie zdjęć, nagrywanie wideo, zdalne sterowanie
Konserwacja	Czyścić po każdym użyciu, przechowywać w suchym miejscu
Bezpieczeństwo	Przycisk awaryjnego zatrzymania, przed użyciem przeczytać instrukcję

Często zadawane pytania - WR030-120 Vevor

Jak podłączyć tablet do robota przez Wi-Fi?

Otwórz ustawienia Wi-Fi w tablecie, znajdź sieć o nazwie PIPE-Robot-19 i wprowadź domyślne hasło 12345678. Następnie uruchom aplikację robota i naciśnij GO.

Co zrobić, jeśli robot nie włącza się?

Najpierw sprawdź, czy zasilanie jest prawidłowo podłączone (110-240 V). Upewnij się, że główny wyłącznik jest włączony, a przycisk awaryjnego zatrzymania nie jest zablokowany. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak ustawić prędkość robota?

Użyj przełącznika poziomu prędkości (wysoki, średni, niski) na interfejsie sterowania tabletu. Prędkość wynosi od 2 do 25 metrów na minutę.

Dlaczego obraz z kamery nie pojawia się?

Sprawdź, czy kabel jest dobrze podłączony i czy interfejs jest zablokowany. Spróbuj przełączyć między kamerą przednią a tylną. Jeśli obraz się nie pojawia, uruchom ponownie tablet i robota.

Jak wyczyścić robota po użyciu?

Wyczyść korpus suchą szmatką. Nie ciągnij za kabel podczas czyszczenia. Utrzymuj rolki prowadzące kabla w czystości i nasmarowane. Przechowuj urządzenie w suchym miejscu.

Jaka jest maksymalna długość kabla?

Model WR030-120 jest wyposażony w kabel o długości 120 metrów. Kabel jest odporny na rozciąganie, zarysowania i korozję.

Czy robot może pracować w rurach o małej średnicy?

Tak, robot jest przeznaczony do rur o średnicy co najmniej 300 mm. Może pracować w wilgotnym i śliskim środowisku dzięki antypoślizgowym oponom.

Jak używać licznika odległości?

Licznik jest elektroniczny i wyświetla się na interfejsie tabletu. Możesz zresetować licznik, naciskając przycisk resetowania. Przebyta odległość jest również widoczna na zrzutach ekranu.

Co zrobić, jeśli robot nie reaguje na pilota?

Sprawdź połączenie Wi-Fi między tabletem a robotem. Uruchom ponownie tablet i połącz się ponownie z siecią Wi-Fi. Jeśli problem nadal występuje, uruchom ponownie robota.

Czy robot jest wodoodporny?

Tak, korpus robota ma klasę IP68, co oznacza, że jest chroniony przed długotrwałym zanurzeniem w wodzie. Jednak obudowa zasilacza nie jest wodoodporna, przechowuj ją w suchym miejscu.

INSTRUKCJA OBSŁUGI WR030-120 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support

VEVOR

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać dopunkt zbiórki sprzę tu elektrycznego i elektronicznego przeznaczonego do recyklingu.
	Informacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przezstrona odpowiedzialna za zgodność może unieważnić prawo użytkownika doobstugiwać sprzę t!To urządzenie jest zgodne z części 15 przepisów FCC. Działanie jestz zastrzeżeniem nastę pujących dwóch warunków:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione.zatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnićuprawnienia użytkownika do obsługi produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniamiw przypadku urządzeń cyfrowych klasy B zgodnie z części 15 przepisów FCC, ograniczeniate mają na celu zapewnienie rozsądnej ochrony przedszkodliwe zakłócenia w instalacji domowej.Ten produkt generuje, wykorzystuje i może emitować energię o części stotliwości radiowej i jenie zostanie zainstalowany i używany zgodnie z instrukcją, może:powodować szkodliwe zakłócenia w komunikacji radiowej. Jednakże istniejąnie ma gwarancji, że w określonym miejscu nie wystąpią zakłóceniainstalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lubodbiór telewizji, który można sprawdzić poprzez obrócenie produktuwyłączania i włączania, zachę camy użytkownika do podję cia próby skorygowania zakłóceń poprzejeden lub wie cej z nastę pujących środków.· Zmiana orientacji lub położenia anteny odbiorczej.· Zwię kurz odległość mię dzy produktem a odbiornikiem.· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.do którego podłączony jest odbiornik.· W celu uzyskania informacji należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizynym.pomoc.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważnymi obrażeniami.

Środki ostrożności

1. Przed użyciem należy uważnie przeczytać instrukcję.
2. Nie upuszczaj i nie naciskaj.
3. Nie włączaj zasilania podczas instalacji, czyszczenia i napraw.
4. Jeżeli podczas użytkowania produktu słychać nietypowe dźwięki lub czuć nieprzyjemny zapach, należy natychmiast odłączyć zasilanie.
5. Obudowa zasilacza nie jest wodoodporna, należy chronić ją przed wilgocią.
6. Podczas podłączania i odłączania zasilania należy upewnić się, że ręce i wtyczka są suche.
7. Jeśli użytkownik rozmontuje maszynę lub nastąpi jej utrata, gwarancja nie obowiązuje.
8. Działanie produktu powinno być znormalizowane, w przeciwnym razie może to prowadzić do uszkodzenia aparatu i kabla.
9. W przypadku uaktualnienia produktu instrukcja może różnić się od instrukcji produktu bez wcześniejszego powiadomienia.

Cechy

1. Obudowa w całości wykonana z metalu, odporna na korozję i utlenianie, wodoodporność IP68.
2. Z przednią i tylną kamerą o rozdzielczości 2 megapikseli, wysokiej rozdzielczości i słabym oświetleniu.
3. Przednia kamera jest zamontowana na obrotowym obiektywie, który można regulować w poziomie do 360 stopni i pionowo do ±90 stopni. Wysokość kamery jest nastawna.
4. Cztery koła napędzane silnikiem, całodobowe i mocne. Prędkość jazdy

Maszynę można regulować w trzech poziomach: wysokim, średnim i niskim.

1. Specjalnie ukształtowana opona antypoślizgowa, zaprojektowana odpowiednio do siły działającej na rurociąg, odpowiednia do jazdy po mokrych i śliskich nawierzchniach.
2. Osiem mocnych świateł (sześć z przodu i dwa z tyłu), reflektor jest regulowany.

Dobry efekt świetlny.

1. Całkowicie metalowa wciągarka z funkcją automatycznego nawijania drutu. Z automatycznym miernikiem funkcja zliczania, odległość przejechana przez pojazd może być wyświetlana synchronicznie i może być widoczna na zrzucie ekranu.
2. Specjalna konstrukcja kabla odporna na rozciąganie, zarysowania i korozję.
3. Wejście zasilania: 110 V-220 V, można również użyć awaryjnego zasilania inwerterowego.
4. Wyświetlacz w czasie rzeczywistym, gdy maszyna porusza się do przodu, do tyłu i skręca w lewo lub w prawo.
5. Z tabletem, zainstalowanym oprogramowaniem operacyjnym, prostą obsługą i łatwością użytkowania.
6. Z funkcjami zdjęć i wideo.

Specyfikacje

Czę ść	Przedmiot	Specyfikacje
		WR030-120	WR030-120	WR030-60	WR030-60
Robot	Tworzywo	Materiał stopowy o wysokiej wytrzymałości
	Tryb jazdy	Jazda na czterech kołach
	Prę dkość	Pełzanie na czterech kołach
	Moc silnika	2-25 metrów/min 3 poziomy prę dkości, regulowana
	Moc silnika	120 W
	Piksel aparatu	2 megapiksele
	Kąt obrotu obiektywu	360 stopni stała prę dkość nieskończonaObrót
	Kąt odchylenia soczewki	180 stopni
	Materiał soczewki	Stal stopowa
	Moc światła	40 W
	Źródło światła soczewki przedniej	4 główne reflektory, 2 dodatkowe światła soczewki
	Źródło światła tylnej soczewki 2
	Lekkość	Nastawny
	Stopień wodoodporności	IP68
Drut Rama	Materiał ramy drucianej	Wszystko metalowe
	Długość kabla	120m	120m	60m	60m
	Materiał kablowy	Odporny na rozciąganie, zarysowania i korozję Kabel
	Tryb nawijania drutu	nakrę canie rę czne, okablowanie automatyczne
	Tryb liczenia liczników	Licznik elektroniczny
	Zasilacz	110-120W	220-240W	110-120W	220-240W

Środowisko i warunki operacyjne

Średnica rury: 300MM

Temperatura: -10°C - +50°C

Wilgotność względna: 0%-95%, bez kondensacji.

Ciśnienie atmosferyczne: 70-106Kpa.

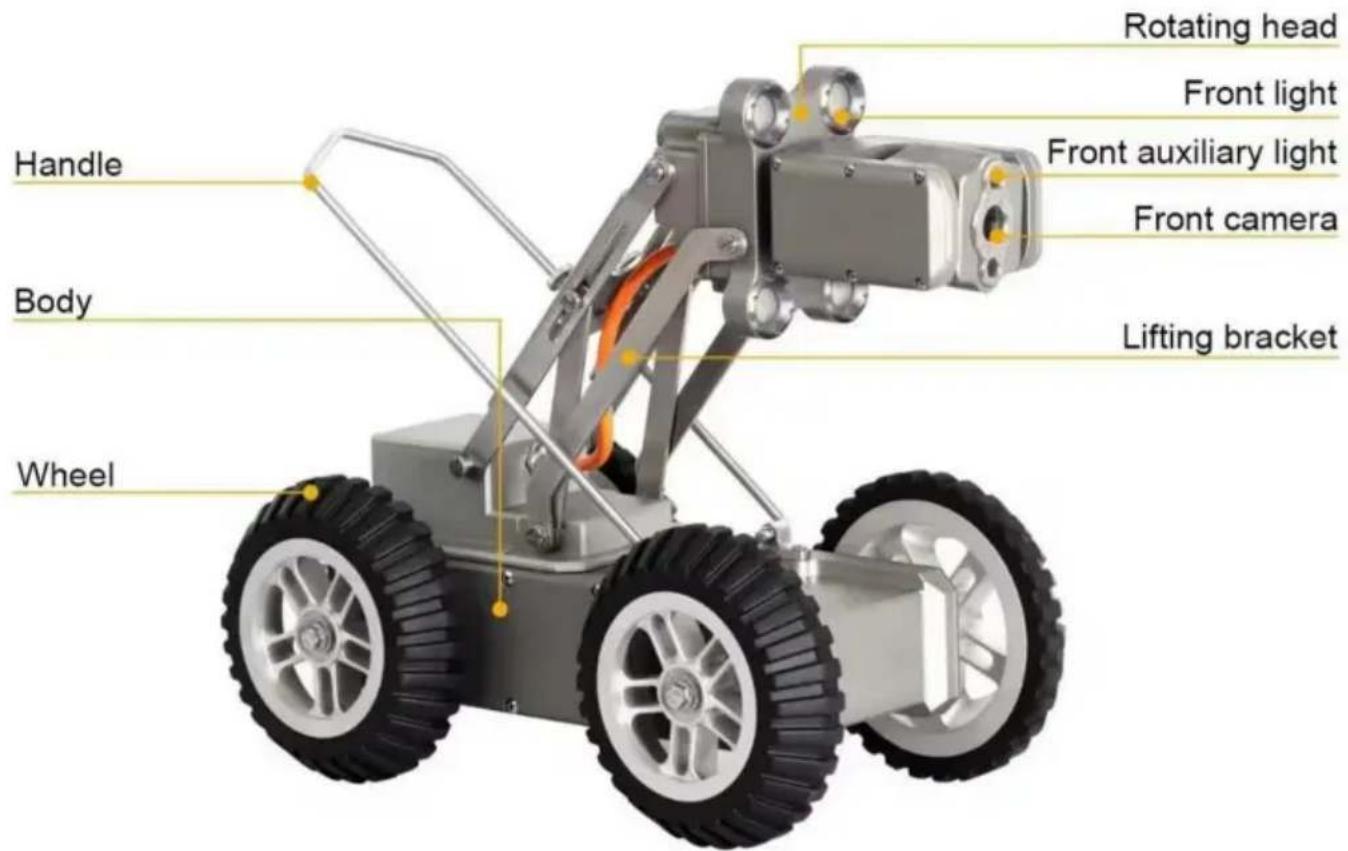

Wprowadzenie do części

Połączenie i sterowanie tabletem WIFI

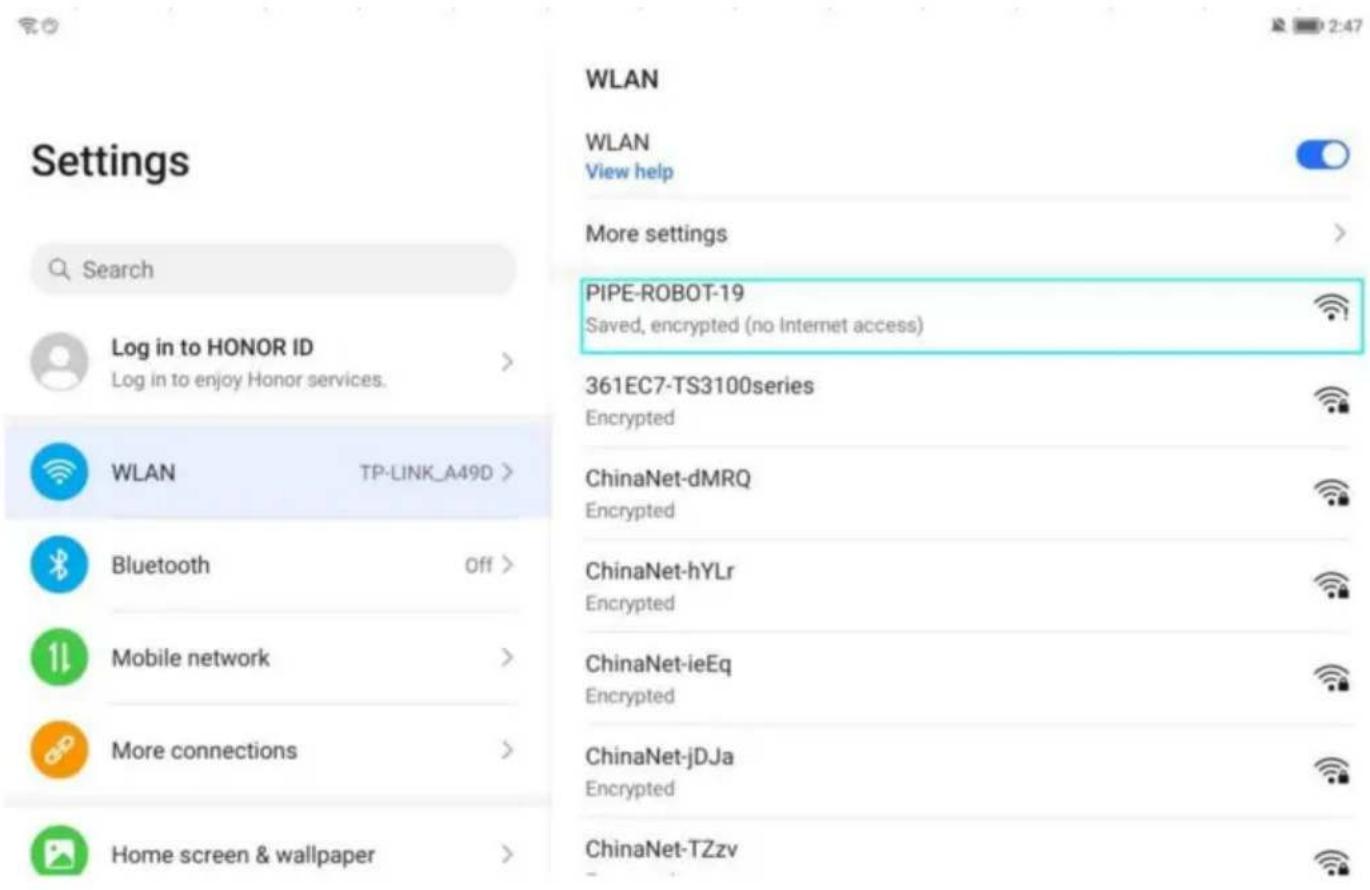

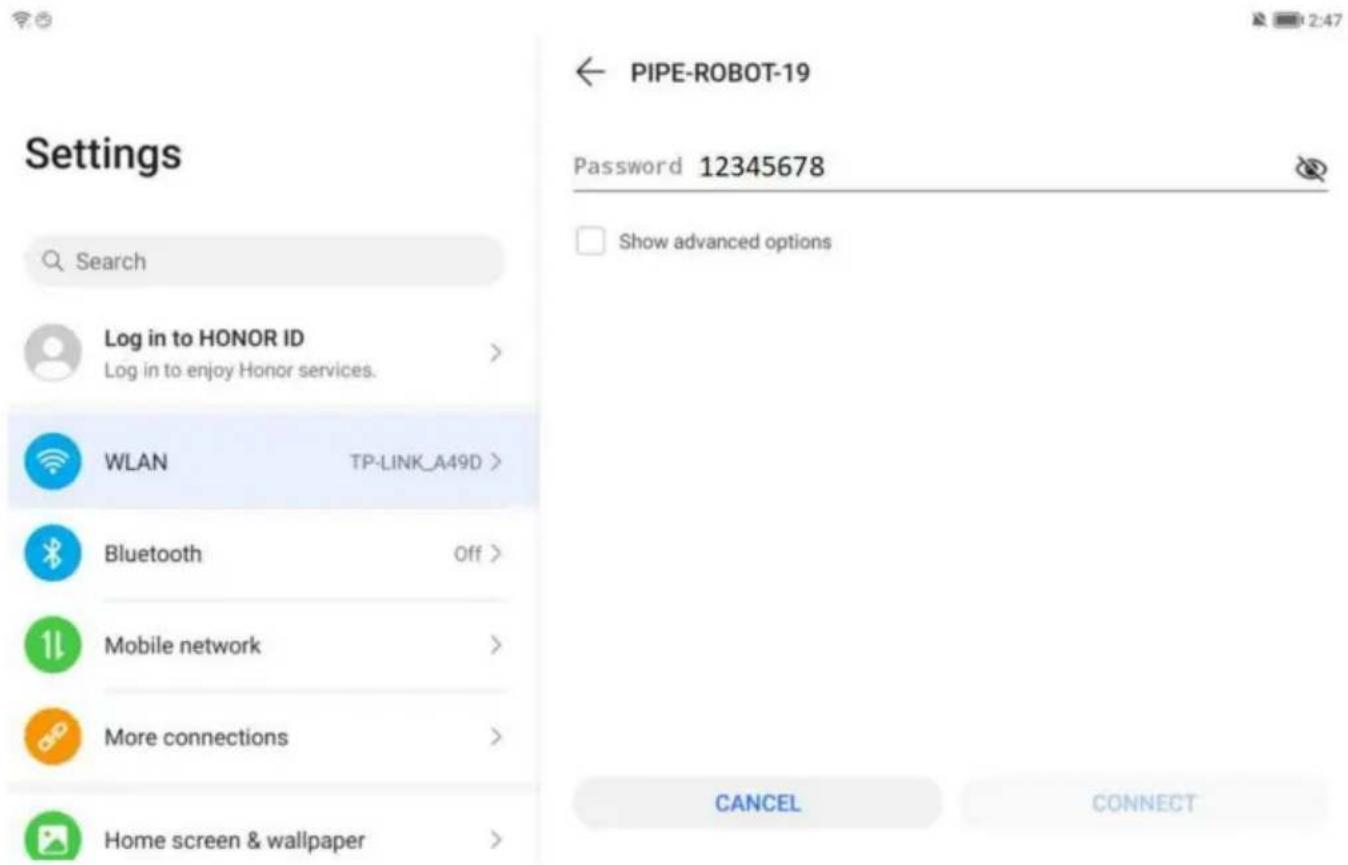

1. Połączenie WIFI tabletu: Otwórz WIFI, wyszukaj PIPE-Robot-19.

1. Wprowadź oryginalne hasło: 12345678, połącz się z siecią WIFI.

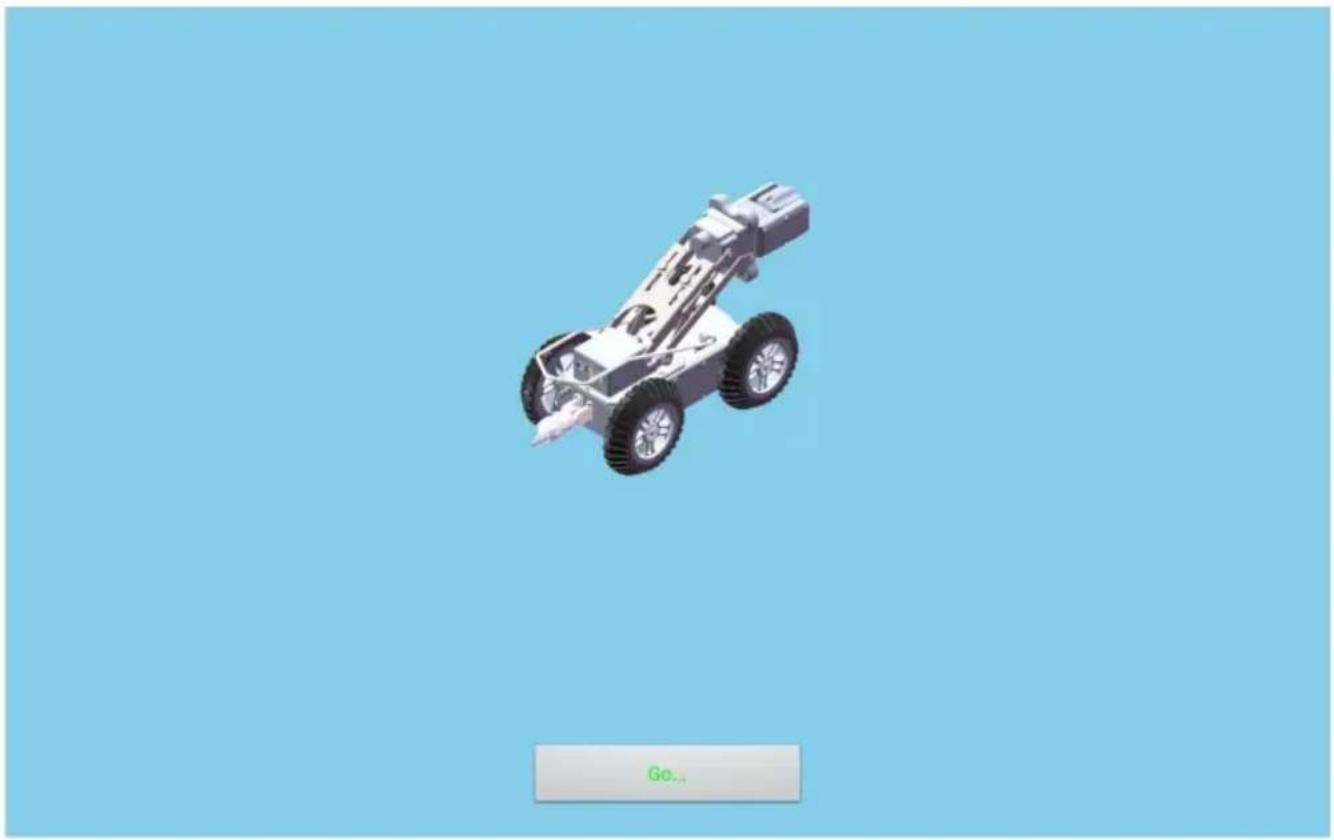

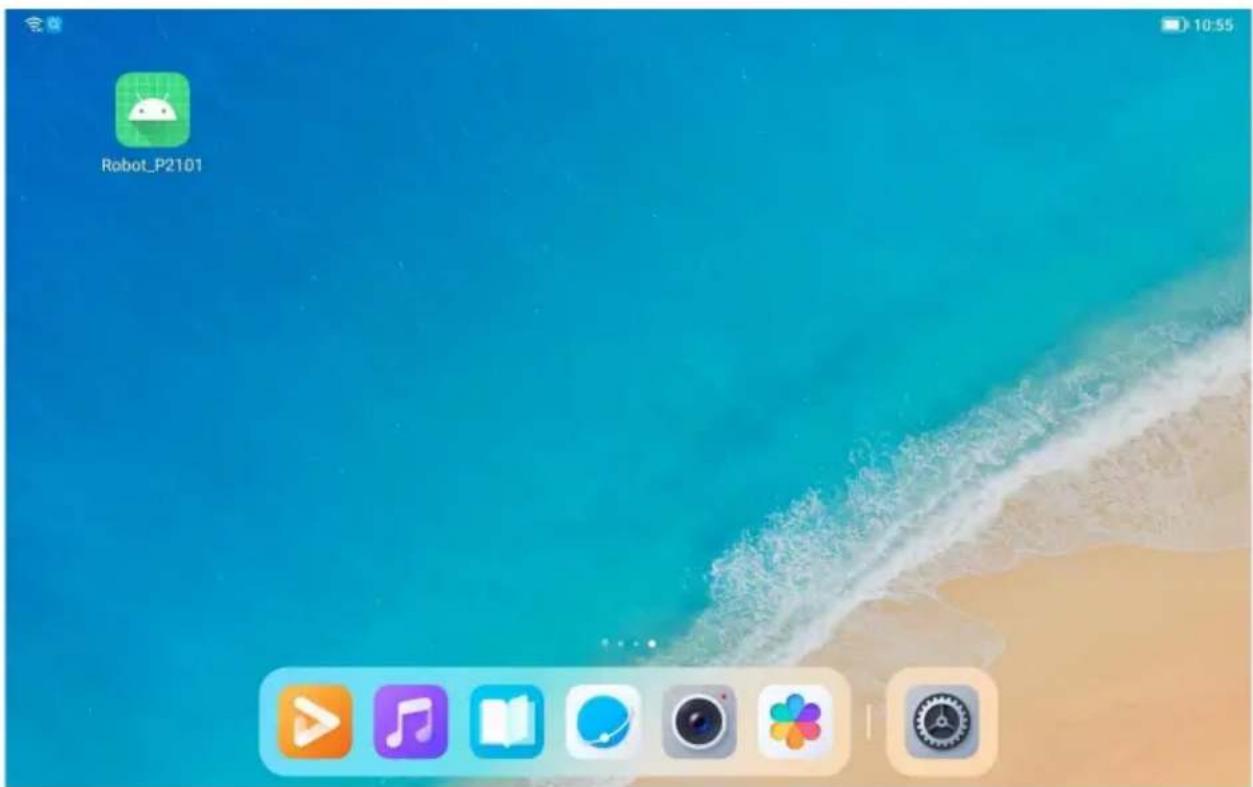

1. Wejdź do interfejsu: otwórz ikonę zainstalowanego programu robota i kliknij GO, aby wejść do interfejsu sterowania.

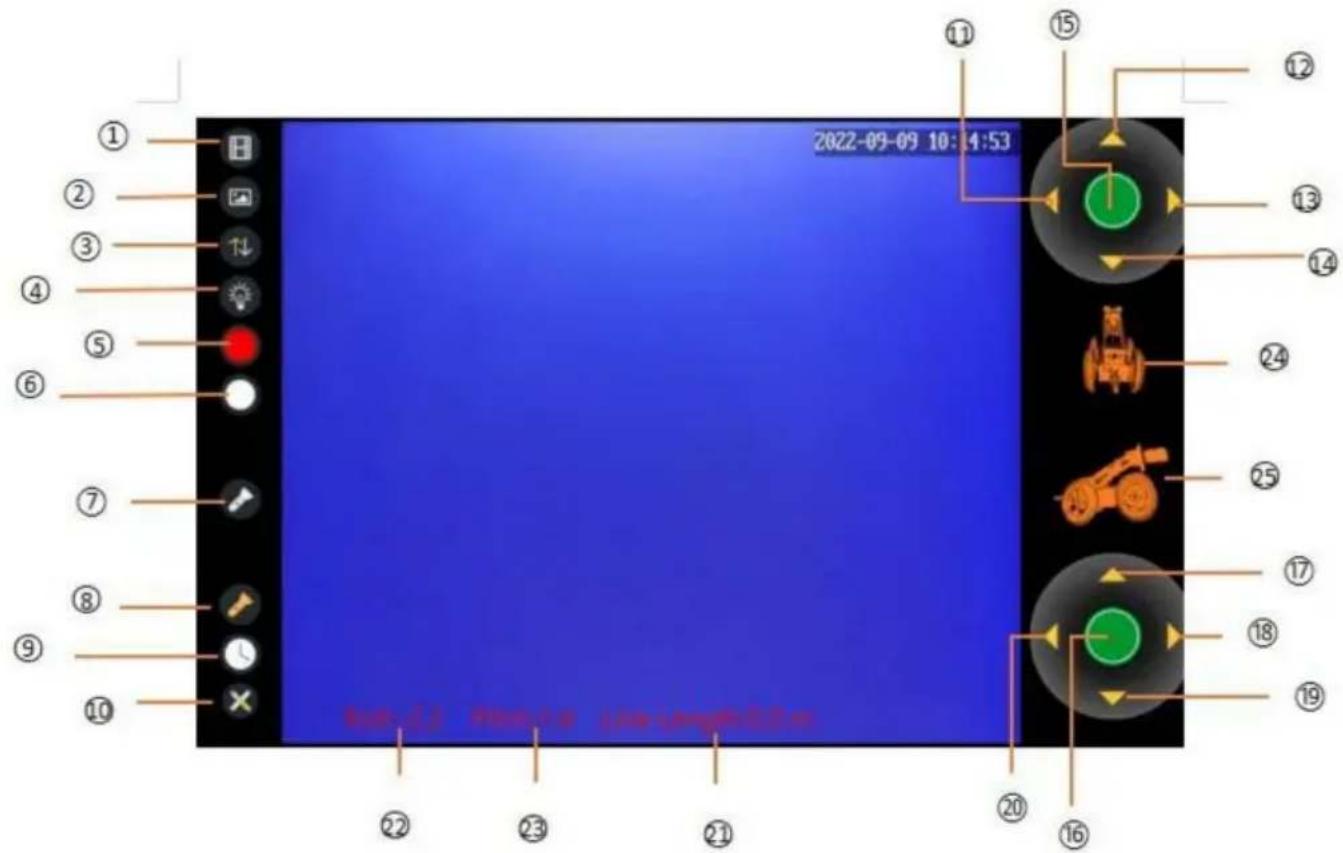

1. Główne funkcje:

Funkcja nagrywania: 2. Album 5. Nagranie wideo1. Odtwarzanie wideo 6. Fotografia

Sterowanie oświetleniem:

1. Przełącznik tylnego
2. Przełącznik regulacji jasności przedniego światła

światła 8. Przełącznik regulacji jasności światła przedniej kamery pomocniczej

Funkcja obrotu kamery o 180°:

1. Kamera przednia/tylna
2. Obrót przedniej kamery w lewo
3. Obrót przedniej kamery w góre
4. Obrót kamery przedniej w prawo
5. Obrót przedniej kamery w dół 15. Resetowanie przedniej kamery

Funkcja ruchu:

1. Przełącznik poziomu wysokiego/średniego/niskiego
2. Do przodu 18. Skręć w prawo
3. Słowo wsteczne
4. Skręcanie w lewo

Funkcja zliczania odległości:

1. Resetowanie licznika
2. Wyświetlacz miernika kabla

Synchronizacja czasu:

1. Przycisk synchronizacji czasu

Funkcja wyświetlania kąta nachylenia koła:

22. Kąt przechyłu 23. Kąt nachylenia 24. Kąt przechyłu Trójwymiarowy wyświetlacz

1. Trójwymiarowa animacja kąta nachylenia

Działanie i użytkowanie

Przygotowanie i kontrola przed użyciem:

1. Podłącz robota do wyciągarki i mocno ją zablokuj.
2. Upewnij się, że przednia kamera ma funkcję automatycznego resetowania poziomego i osiowego.

Funkcja powiększania działa normalnie.

1. Upewnij się, że przełączanie między przednią i tylną kamerą jest normalne.
2. Sprawdź, czy światło główne i światło dodatkowe są prawidłowo wyregulowane.
3. Uczyń robota maszyną elastyczną, która może poruszać się do przodu, do tyłu, skręcać w lewo i prawo.
4. Zadbaj o to, aby linka była prawidłowo zwalniana i zwijana.
5. Upewnij się, że naciśnięto przycisk zatrzymania awaryjnego, aby wyłączyć system robota.

Procedury operacyjne, metody, środki ostrożności i zapobieganie

środki zaradcze w przypadku błędów podczas uruchamiania i użytkowania:

1. Zawieszając robota na zawiesiu, ciało powinno być utrzymywane poziomo i powoli w dół, unikając potrząsania i tarcia, aby nie uszkodzić urządzenia. Pozwól karoserii poziomo i powoli lądować, głową do góry, ogonem w dół. Kiedy karoseria wyląduje, zdejmij procę.
2. Uruchom układ sterowania, powoli jedź pojazdem do przodu, przesuń kabel, aby wlot rury i zamocuj go.
3. Włącz światło główne i światło pomocnicze i dostosuj je do obrazu. wymagania.
4. Po przywróceniu normalnego działania transmisji kablowej można dostosować prędkość pojazdu zgodnie z wymaganiami detektywistycznymi.
5. Podczas procesu należy zwrócić szczególną uwagę na stan różnych parametrów, zwłaszcza informacji o stanie pochylenia pojazdu, aby zapobiec jego przewróceniu.
6. Gdy pojazd się cofa, włącz kamerę cofania i kabel, prędkość maszyny nawijającej powinna być dopasowana do prędkości klucza wstecznego, aby ją spowolnić i zwinąć kabel.
7. Skręcając w rurę, należy jechać powoli, aby zapobiec przewróceniu się pojazdu.
8. Po zakończeniu inspekcji zatrzymaj robota w odpowiedniej pozycji i zawieś zawiesie na robocie i powoli je unieś.

Połączenie systemowe

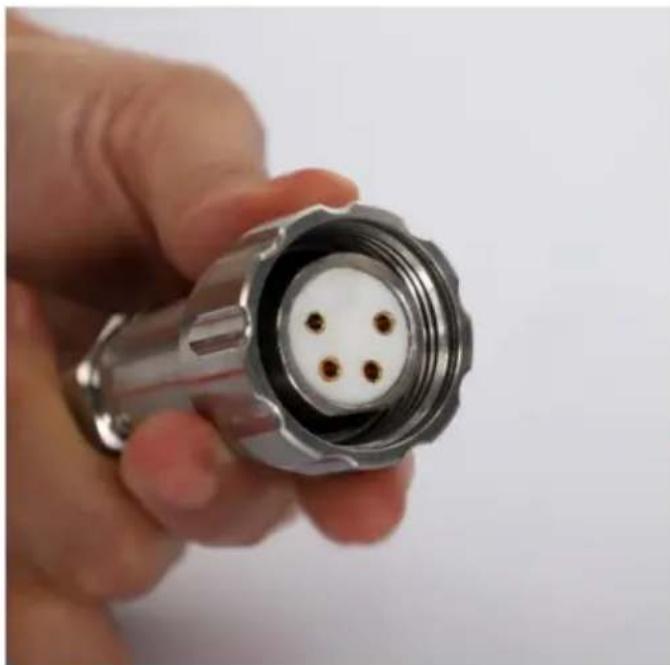

Podłącz kabel i złącze korpusu

Notatka:

1. Wyrównaj położenie otworu
2. Sprawdź integralność pierścienia wodoodpornego
3. upewnij się, że złącze jest czyste

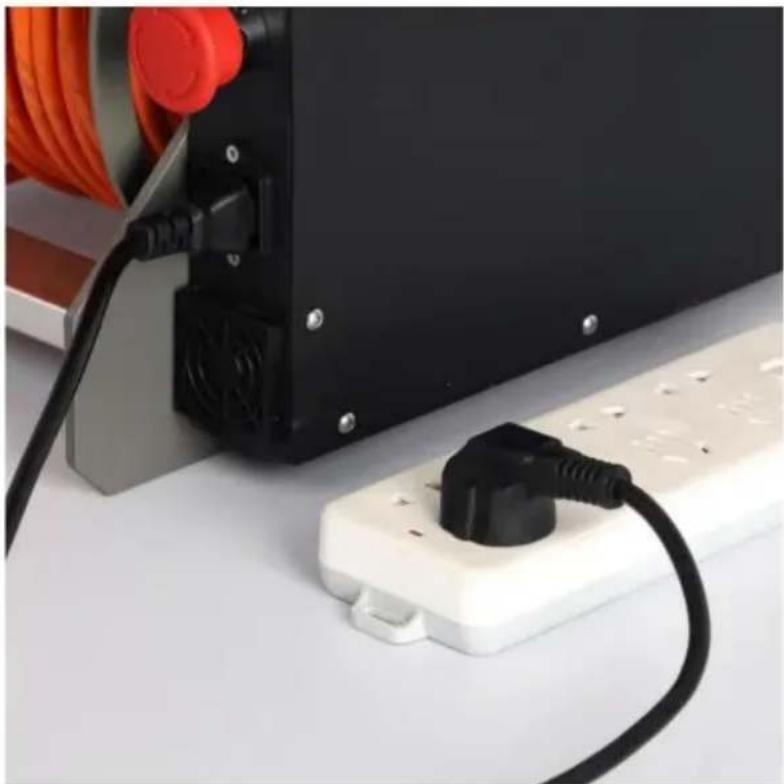

Podłącz zasilanie (przykład)

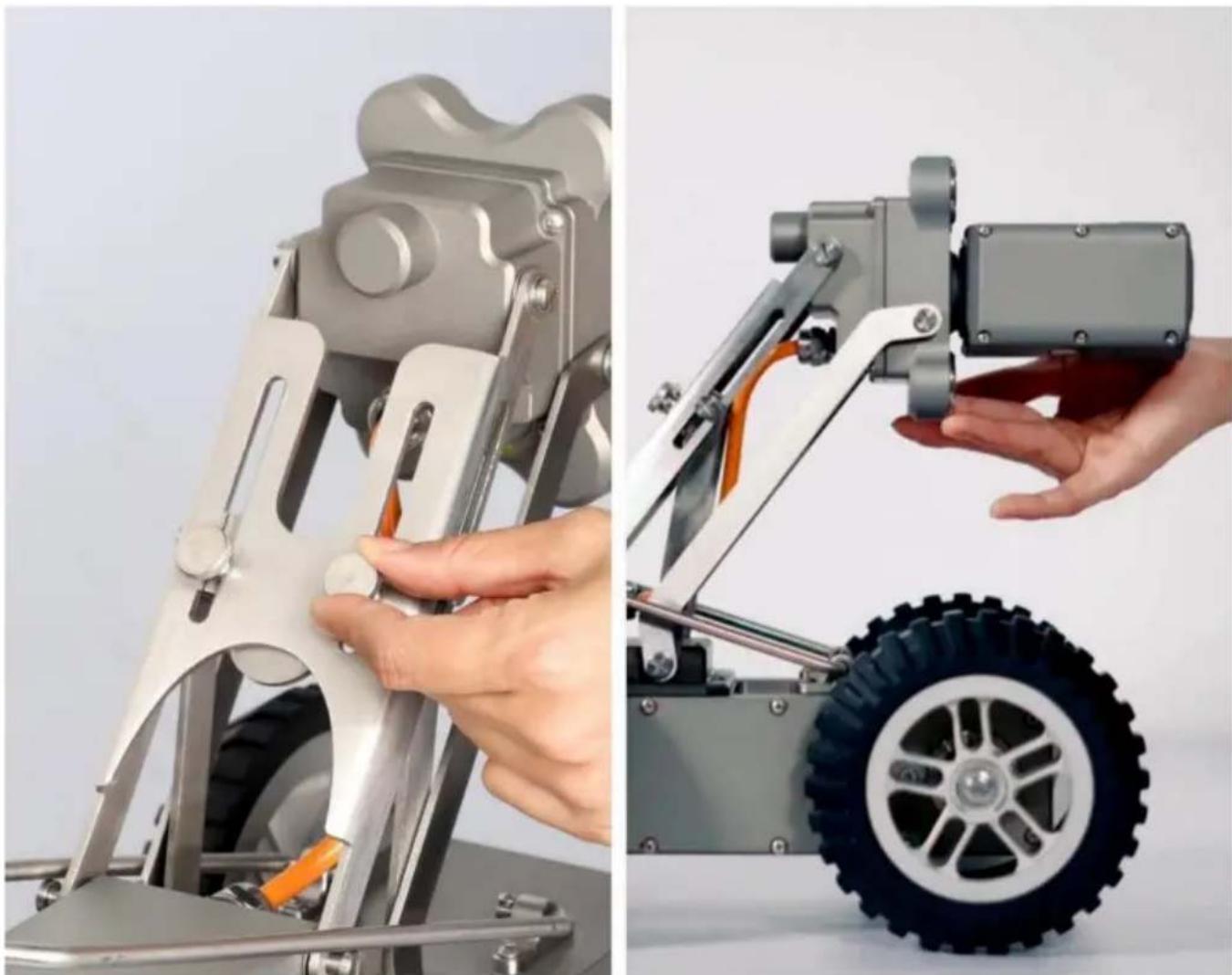

Podnoszenie przedniej

kamery: najpierw poluzuj śrubę, następnie dostosuj wysokość kamery, uzyskaj odpowiednią pozycję i dokręć śrubę.

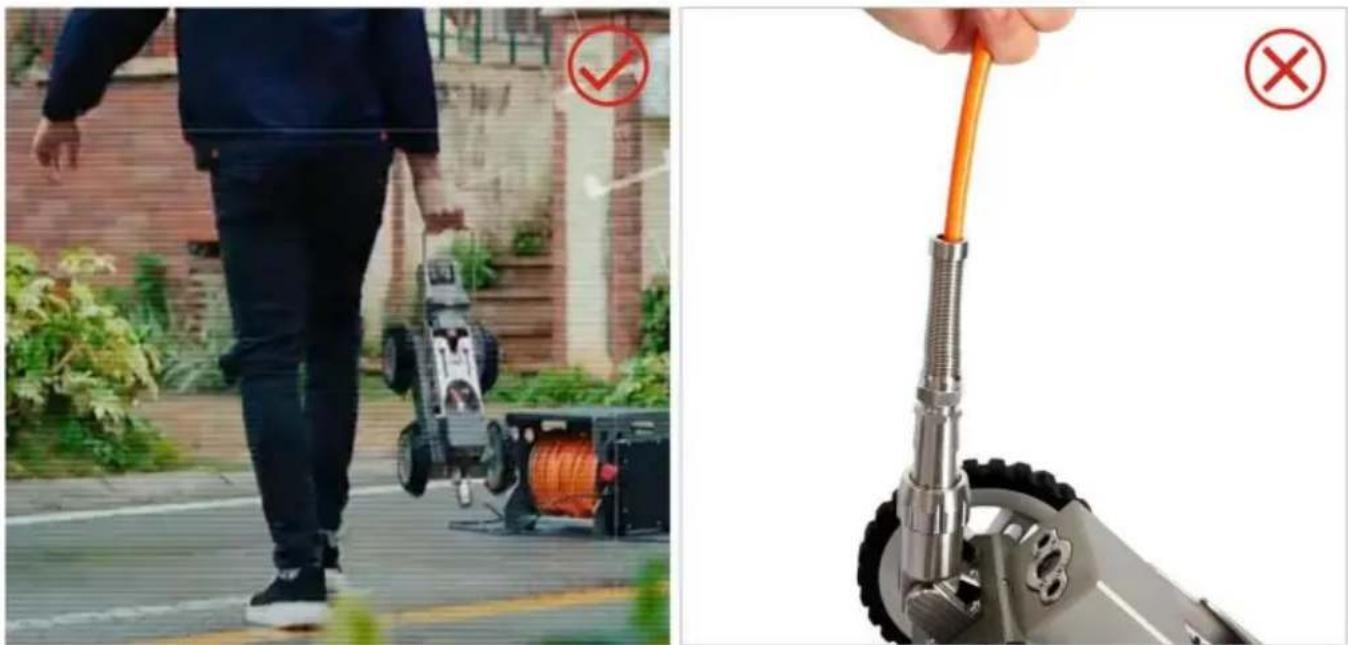

Ustaw obudowę urządzenia w żądanej pozycji: podnieś uchwyt podczas ciągnięcia obudowy urządzenia, nie podnoś kabla.

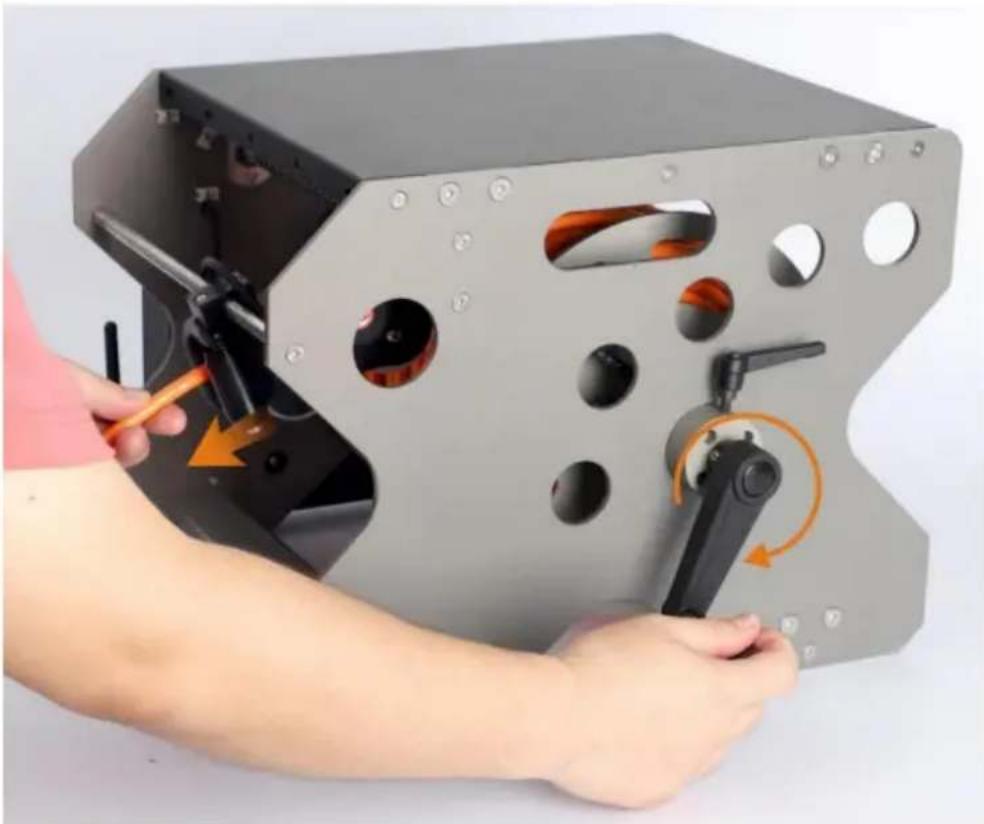

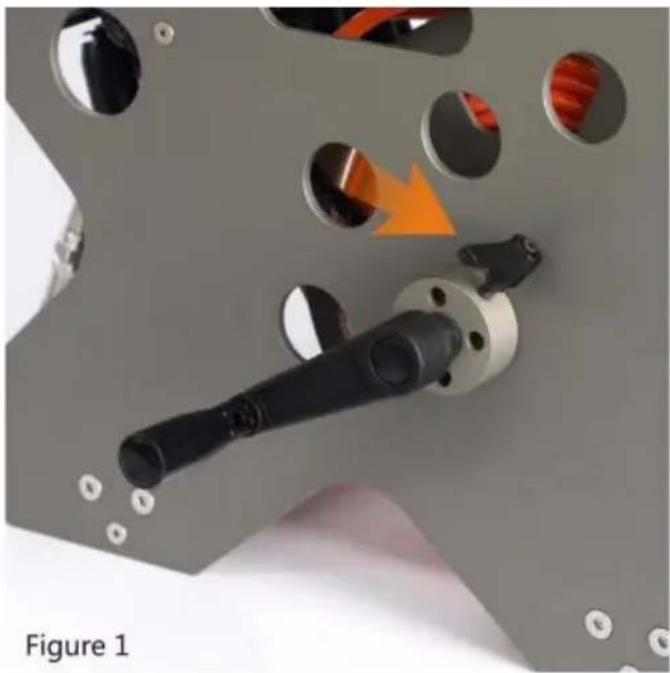

Otwórz hamulec bębna kablowego.

Wtyczka zasilająca obraca dźwignię hamulca o 90 stopni od rysunku 1 do rysunku 2.

Obracając uchwyt zgodnie z ruchem wskazówek zegara, powoli ręcznie wyciągnij kabel, aby upewnić się, że jest blisko.

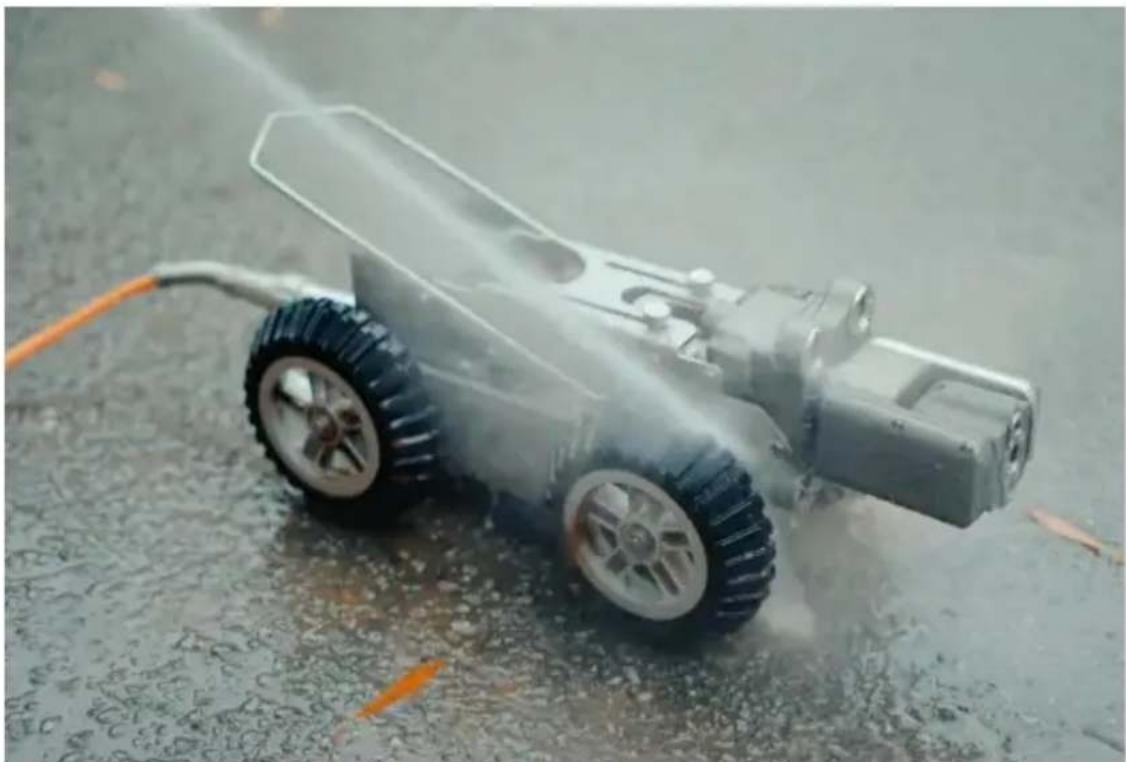

Konserwacja po użyciu:

1. Wyczyść obudowę (nie ciągnij za kabel podczas czyszczenia).
2. Wytrzyj suchą szmatką.

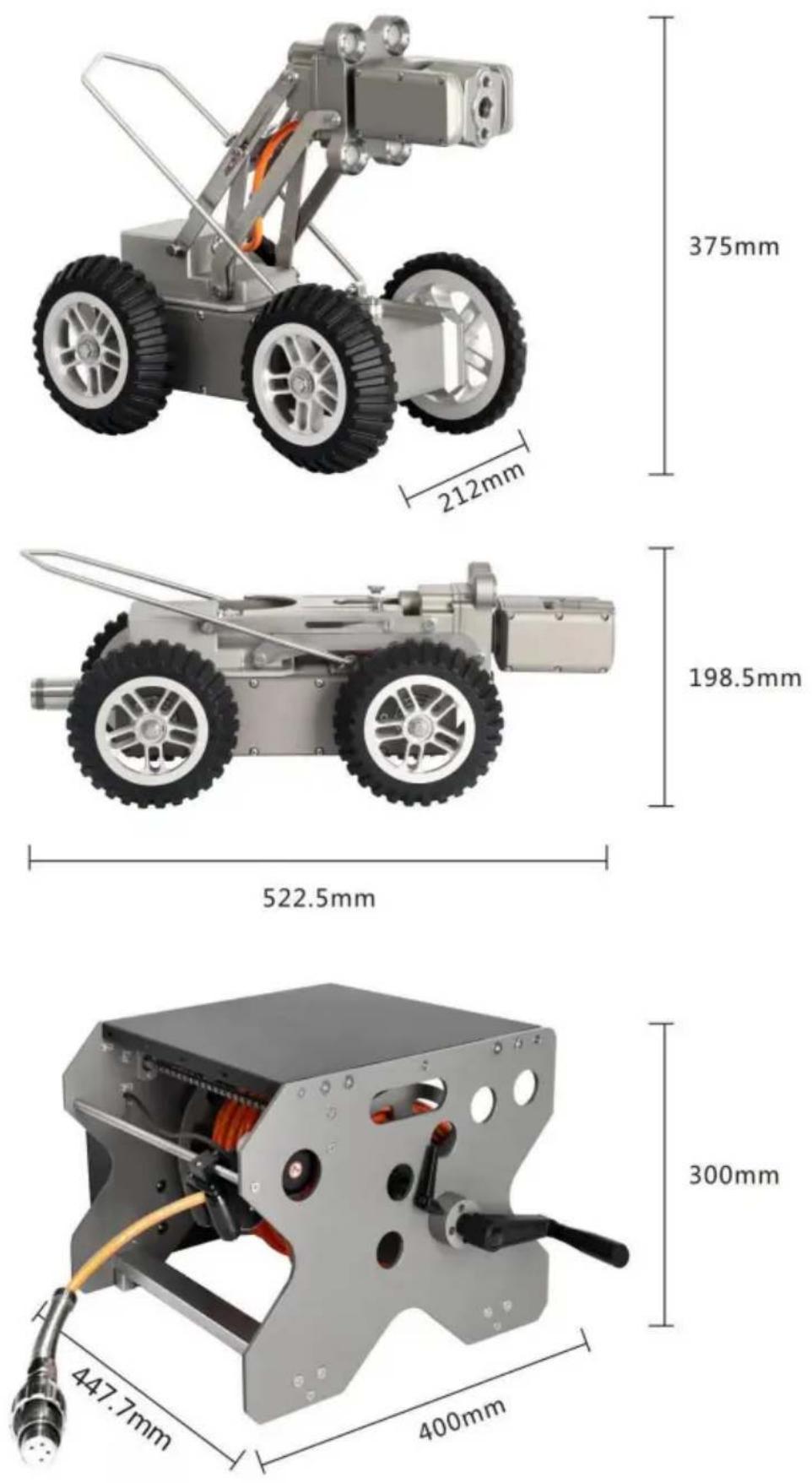

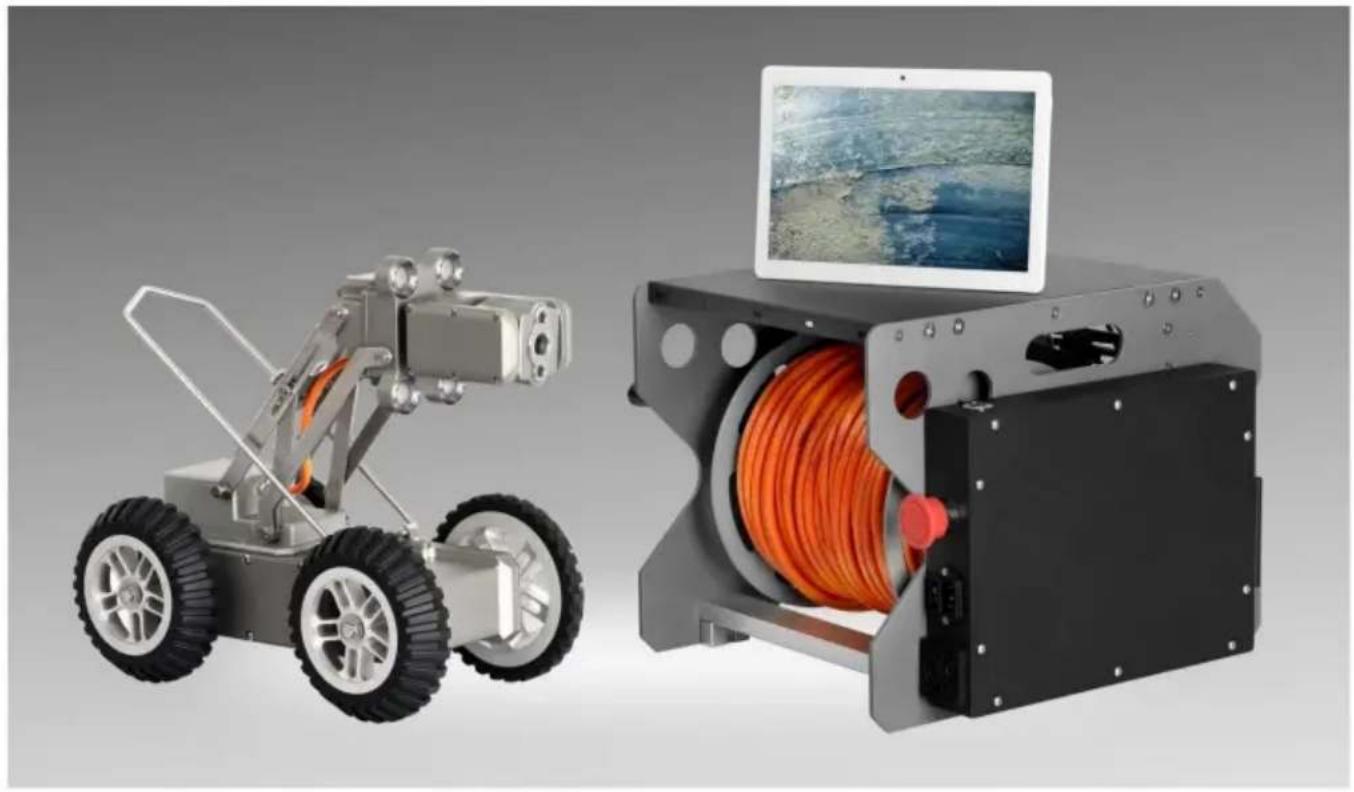

Rozmiar produktu.

Lista pakietów.

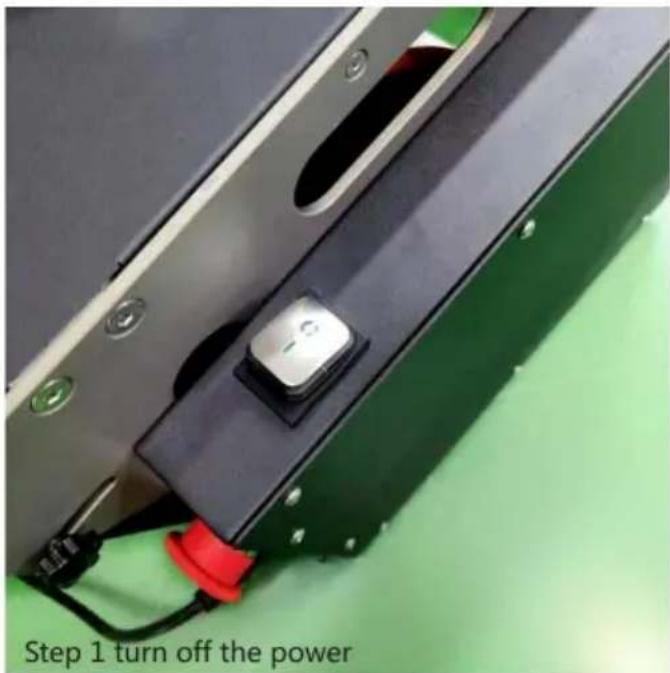

Odłącz złącze kabla, aż do wyłączenia zasilania.

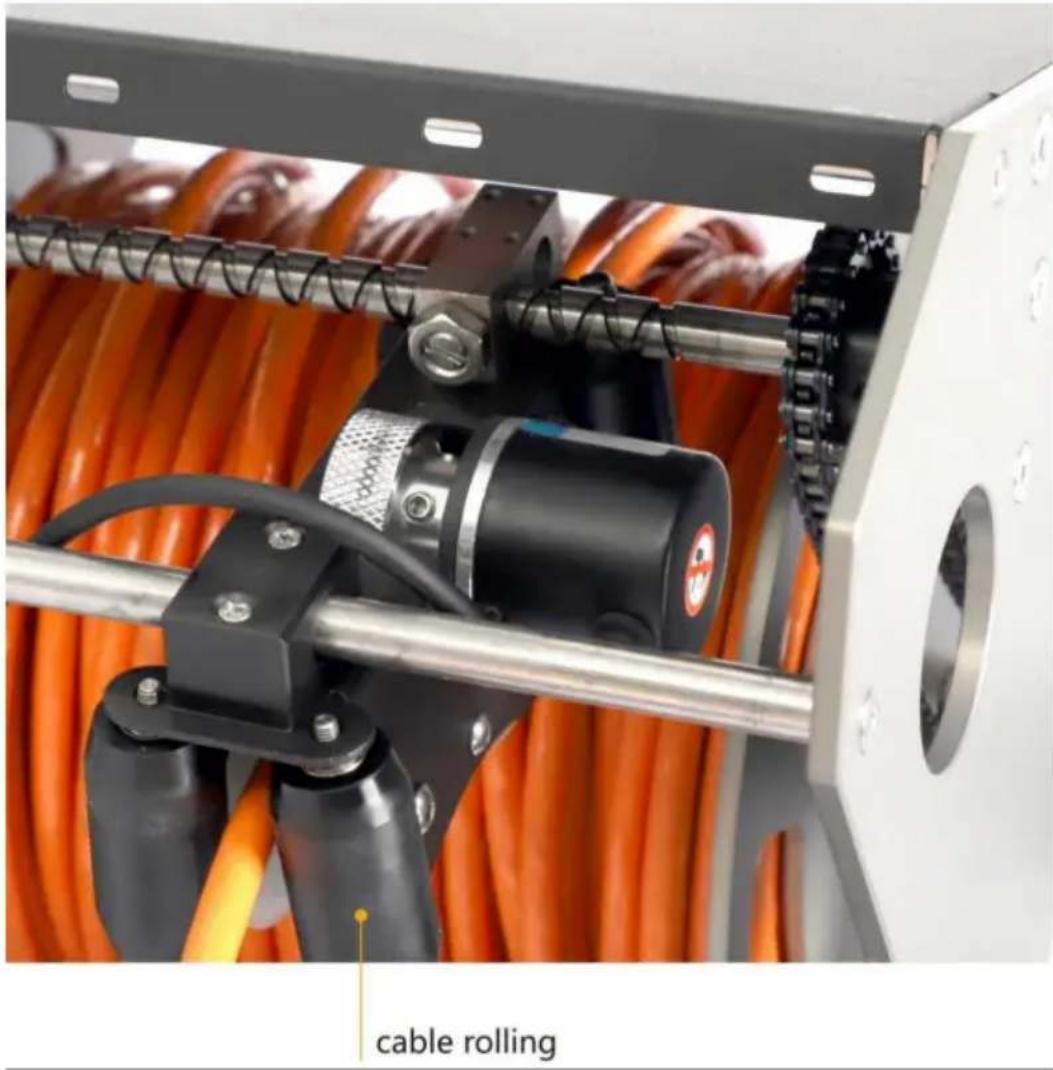

Regularnie czyść łożyska toczne kabli, aby zachować ich czystość i gładkość.

Analiza błędów i rozwiązywanie problemów.

Analiza błę dów	Przyczyna usterki i środki ostrożności
Brak zasilania	1. Sprawdź, czy zasilanie jest prawidłowo podłączone.2. Sprawdź, czy wskaźnik wyłącznika głównego jestczy wtyczka jest włączona i czy ma dobry kontakt.3. Czy przycisk zatrzymania awaryjnego jest zablokowany.
Robot może chodzić,brak obrazu	1. Sprawdź czy interfejs jest zablokowany.2. Zmień kamerę i sprawdź, czy jest obraz.
Brak licznikaPomiarWyświetlanie liczb lubduży pomiarBłąd	1. Sprawdź, czy koło licznika i kabel sąw dobrym kontakcie i czy nie ma brudu blokującegokoło licznika metrów.2. Uruchom ponownie urządzenie i tablet.
Zdalne sterowanieAwaria	1. Sprawdź, czy połączenie WIFI komputera działa prawidłowo.2. Uruchom ponownie komputer i ponownie połącz się z siecią WIFI.
Staw ogonowyrobot Nie może byćWstawiono	1. Sprawdź, czy wakat wspólny jest wyrównany w stosunku jeden do jednego.2. Sprawdź, czy wtyczka na końcu pojazdu jestzdeformowany.
Notatka	Jeżeli usterki nie można usunąć, nie należy demontować urządzenia.się .Prosimy o kontakt z personelem serwisu posprzedażowego.

Pielęgnacja i konserwacja.

1. Codzienna konserwacja i pielęgnacja: Maszynę należy utrzymywać w czystości i porządku, nie należy umieszczać w miejscach, w których znajdują się substancje lotne lub żrące. Personel musi być wyznaczony do codziennej konserwacji i czyszczenia po każdym użyciu. Miejsce przechowywania musi być suche. W razie potrzeby można użyć środka pochłaniającego wilgoć.
2. Cykl konserwacji: kontrola jakości i pomiarów (konserwacja) raz na rok, pomiar kwalifikowany powinien być ujednolicony i przechowywany.
