MANUALE UTENTE SUM-3217-4 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PUNTEGGIO MANUALE - TABELLA AIR HOCKEY

MODELLO: SUM-3217-4

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

PUNTEGGIO MANUALE - ARIA TAVOLO DA HOCKEY

MODELLO: SUM-3217-4

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Grazie mille per aver scelto questo tavolo da air hockey. Si prega di leggere tutto delle istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a raggiungere l'obiettivo i migliori risultati possibili.

CONSIGLI DI SICUREZZA

PRATICHE DI LAVORO SICURE

ÿ Ispezionare sempre il palo della porta e la rete per eventuali difetti prima dell'uso e sostituire le parti danneggiate.

ÿ Non utilizzare la porta con parti difettose. ÿ La porta

deve essere sempre fissata al terreno. Pesi da utilizzare su superfici dure.

ÿ Non salire mai sul tavolo. Seguire sempre le istruzioni di sicurezza. istruzioni.

ÿ Si consiglia di far supervisionare il montaggio e l'uso da un adulto.

Non far cadere oggetti pesanti sulla scrivania.

ÿ Quando si smonta la porta, assicurarsi che tutti gli accessori siano riposti e che non ne rimanga alcun pezzo sulla superficie di gioco.

AVVERTIMENTO:

I pioli allentati possono causare lesioni. Prestare attenzione quando si usa un martello poiché un uso improprio può causare lesioni.

Rischio di soffocamento: il giocattolo contiene piccole palline e/o piccole parti. Non adatto bambini sotto i 3 anni. Non rincorrersi attorno al tavolo per evitare di farsi male

SPECIFICHE

Modello	SUM-3217-4
Dimensioni del prodotto L x P x A	820*430*350mm
Materiali	Pannello di fibra a media densità
Modello di punteggio	Punteggio manuale
Assemblaggio richiesto	Sì
Sportivi	Biliardo da tavolo, air hockey, ping-pong, calcio balilla

ELENCO DEI PEZZI

Nota: fare riferimento ai numeri di parte e assicurarsi che tutti i pezzi siano inclusi.

1x1Campo da gioco da bilardo	2x2Pannollo finalo	3x2Pannollo Istorico	4x2Gamoa altera
5-Gamba destro	6x1Campo da gioco di calcio	71Campo da gioco TTHockey	8x8Tassolo
9mora x16Vito a tosta rondella 6 x 28 mm	10numero x193,5 x 15 mmVito a tosta piatta	11x43,5 x 25 mmVito a tosta piatta	12x1Chiave a brugala
13x2Slecco da 26,5'	14x1Triangcio	15x1Nor & Post	16x1Pagaia e palla
17x2Pallone da calcio	1x6Asta del giocatore	19x7Giccatore - Rosso	20x7Glicatore - Blu
21parauti	22x1Numero x12Spazzola	23x6Tappo terminale stelo	24x6Maniglia
25x2Marcatoro	26x4Anello di arrestio	27x1Pula da attato da 1 palco	28x2Disco rotondo
29x2Spingitore	30x2Feltro Pad	31x2Gesso

ASSEMBLAGGIO

1. Trova un posto pulito e piano per iniziare il montaggio del tuo Multi Game.
2. Rimuovere tutte le parti dalla scatola e verificare di avere tutto il necessario

parti elencate come mostrato nell'elenco delle parti

pagina. Tagliare o strappare con attenzione i quattro angoli della scatola in modo che il fondo di la scatola può essere utilizzata come superficie di lavoro.

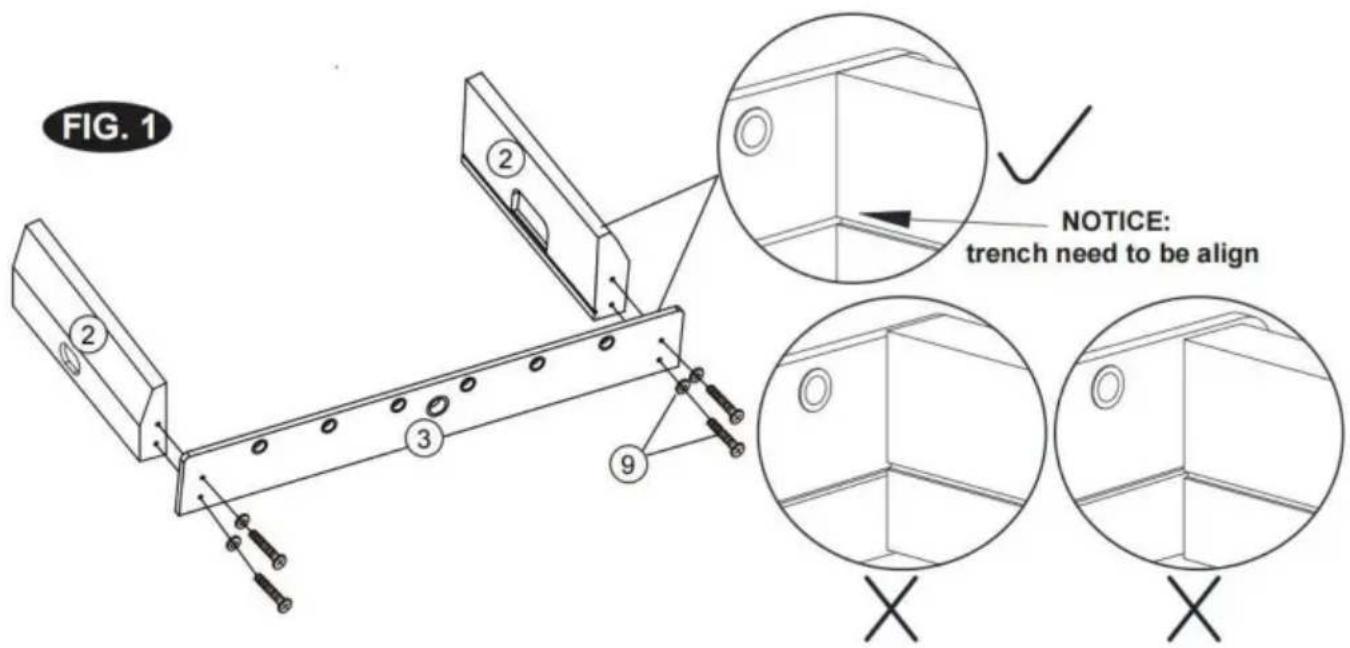

1. Fissare un pannello laterale parte 3 a due pannelli terminali parte 2 con quattro parti 9 set viti/rondelle.
2. Inserire il campo da gioco del calcio balilla parte 6 nelle fessure sui pannelli terminali.

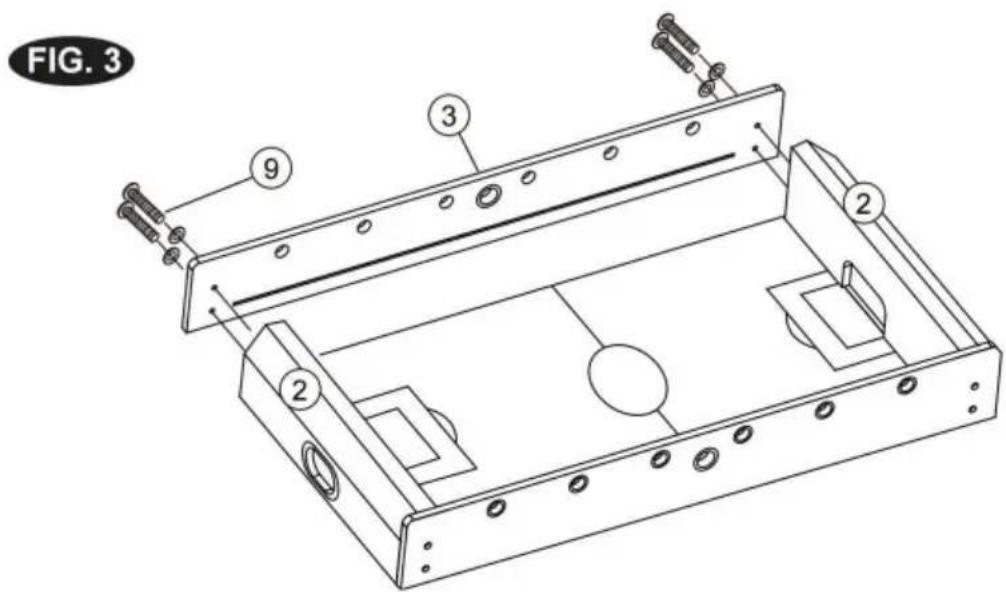

1. Fissare l'altra parte 3 del pannello laterale ai pannelli terminali con quattro parti 9 set viti/pondelle.

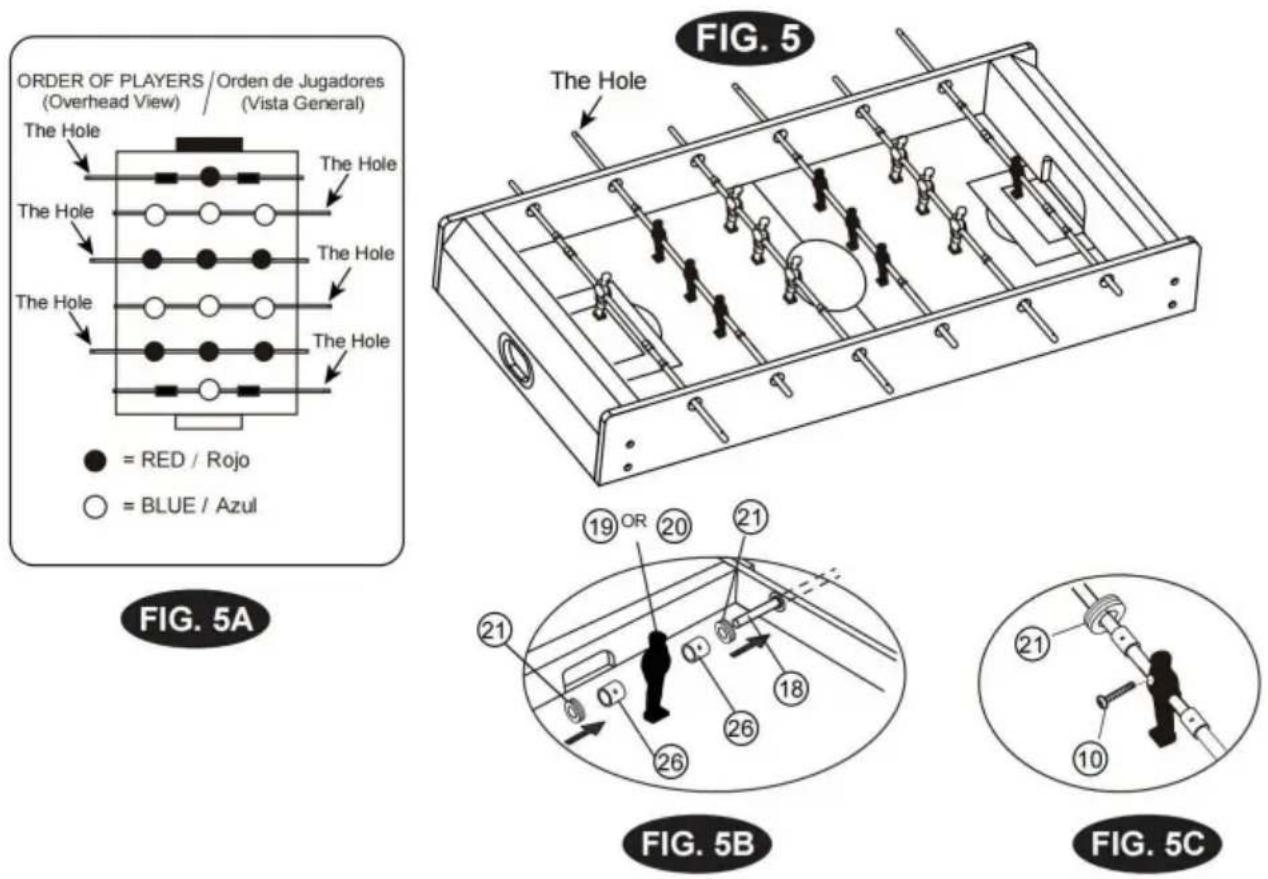

1. Far scorrere il paraurti della parte 21, l'anello di arresto della parte 26, il lettore rosso della parte 19, un altro arresto anello e paraurti su un'asta per giocatori parte 18 e posizionarla nello slot del portiere. Ripetere dall'altro lato con un giocatore blu parte 20 (figura 5B).

2. Costruisci le aste dei giocatori rimanenti con un paraurti, tre giocatori rossi/blu e un altro paraurti. Le estremità con un foro sono disposte sullo stesso lato.

3. Fissare i giocatori e gli anelli di arresto con diciotto viti parte 10, una per lettore o anello di arresto (figura 5C).

4. Verificare che le aste siano disposte correttamente e che i giocatori siano sullo stesso la squadra è rivolta nella stessa direzione.

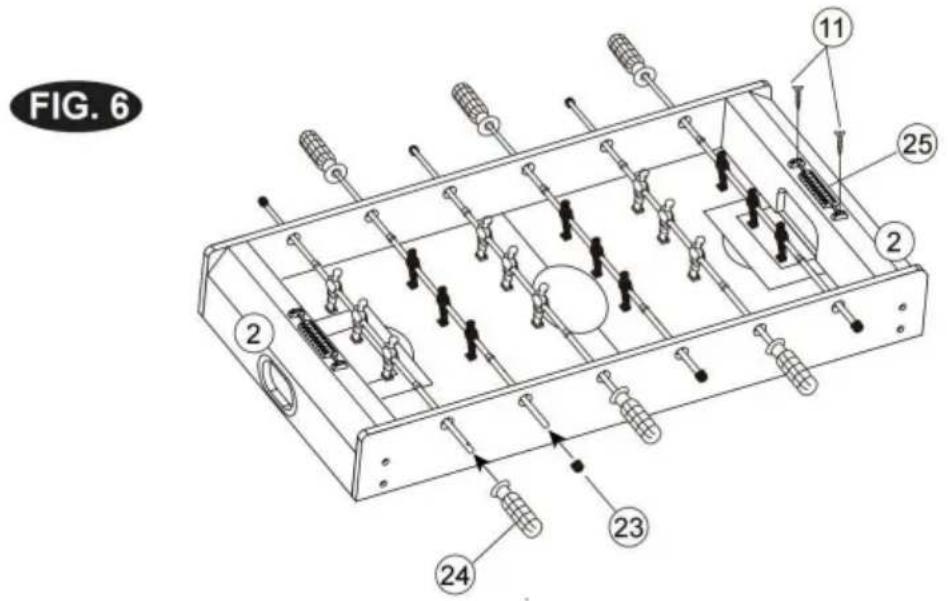

1. Fissare un segnapunti parte 25 con due viti parte 11. Ripetere sull'altro lato.

Far scorrere sei maniglie da 24 parti sulle estremità delle aste con un foro. Far scorrere sei tappi terminali da 23 parti sulle estremità delle aste senza un foro. Nota: una goccia di sapone liquido aiuterà le maniglie a scivolare più facilmente.

FIG. 6 11 25 2 2 23 24

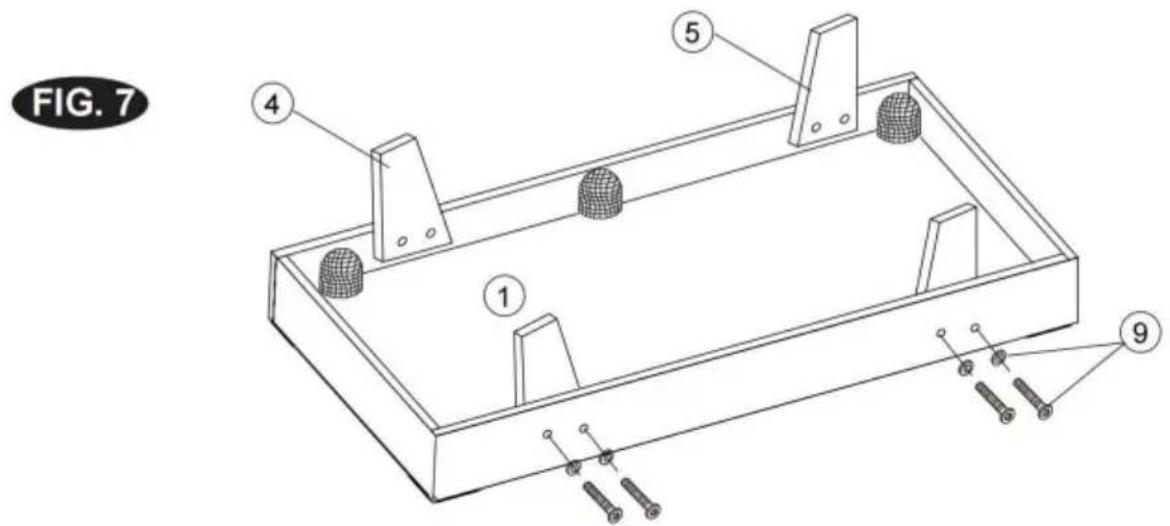

1. Fissare due gambe sinistre parte 4 e due gambe destre parte 5 al campo da gioc del biliardo parte 1 con otto set di viti/ondelle parte 9, due set per gamba.

FIG. 7 ① ④ ⑤ ⑨

1. Organizza l'assemblaggio in base al gioco a cui vorresti giocare.

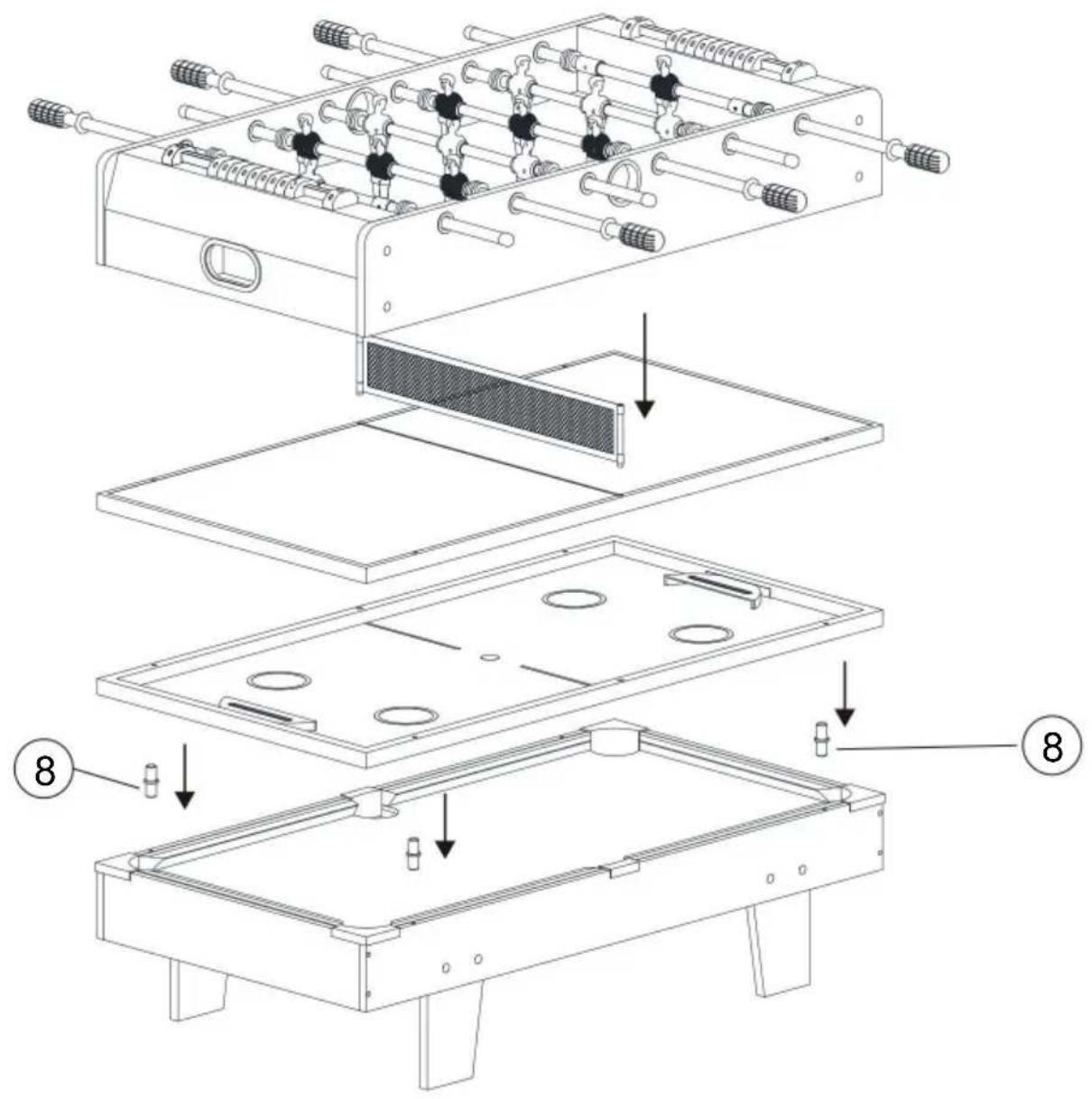

Fissare il tavolo da calcio balilla o da ping-pong/hockey al tavolo da biliardo con quattro tasselli da 8 pezzi.

Se si gioca a hockey, fissare i feltrini della parte 30 ai due pulsanti della parte 29.

Leggere e comprendere tutte le istruzioni prima di utilizzare questo tavolo da air hockey.

L'operatore deve seguire le precauzioni di base per ridurre il rischio di lesioni personali lesioni e/o danni all'attrezzatura.

Conservare questo manuale per le avvertenze di sicurezza, le precauzioni, il funzionamento o l'ispezione e istruzioni per la manutenzione.

Si prega di prendere familiarità con le avvertenze di pericolo presenti in questo manuale.

l'avviso è un avviso che c'è la possibilità di danni alla proprietà, lesioni o morte se non vengono seguite determinate istruzioni.

AVVERTIMENTO!

NON lasciare che il comfort o la familiarità con il prodotto (acquisita dall'uso ripetuto) sostituire la stretta osservanza delle norme di sicurezza dell'utensile. Se si utilizza questo utensile in modo non sicuro o non corretto, potresti subire gravi lesioni personali.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. La capacità di peso e le altre capacità del prodotto si applicano correttamente e solo prodotto completamente assemblato.

7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro per sostenere un mobile portabottiglie completamente accessoriato.

MANUTENZIONE/Servizio

Fate riparare il vostro tavolo da air hockey da personale qualificato utilizzando solo stesse parti di ricambio. Ciò garantirà la sicurezza del tavolo da air hockey

viene mantenuto. Un ambiente polveroso, umido o corrosivo può causare danni

a un tavolo da air hockey. Per evitare malfunzionamenti nel tavolo da air hockey, pulire regolarmente la polvere con un panno pulito e asciutto. Si prega di notare che un

la mancanza di manutenzione può comportare l'annullamento del periodo di garanzia. Se

il tavolo da air hockey è stato modificato, o se si tenta di aprire l'aria

tavolo da hockey senza il consenso del produttore autorizzato

rappresentante, la garanzia di questa cantinetta per vini non sarà più valida.
