BEDIENUNGSANLEITUNG SUM-3217-4 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MANUELLE PUNKTEERMITTLUNG - AIR HOCKEY TISCH

MODELL: SUM-3217-4

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUELLE WERTUNG - LUFT HOCKEY-TISCH

MODELL: SUM-3217-4

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für diesen Air Hockey Tisch entschieden haben. Bitte lesen Sie alle der Anleitung, bevor Sie es verwenden. Die Informationen helfen Ihnen, die bestmögliche Ergebnisse.

SICHERHEITSHINWEISE

SICHERE ARBEITSPRAXIS

ÿ Überprüfen Sie Torpfosten und Netz vor jedem Gebrauch auf Mängel und Ersetzen Sie beschädigte Teile.ÿ

Verwenden Sie das Tor nicht mit defekten Teilen. ä Das Tor

muss immer am Boden befestigt sein. Zu verwendende Gewichte auf harten Oberflächen.

ÿ Steigen Sie niemals auf den Tisch. Beachten Sie stets die Sicherheitshinweise. Anweisungen.

ÿ Wir empfehlen, dass Erwachsene den Aufbau und die Nutzung beaufsichtigen. Lassen Sie keine schweren Gegenstände auf den Schreibtisch fallen.

ÿ Achten Sie beim Abbau des Tores darauf, dass sämtliches Zubehör verstaut ist und nichts auf der Spielfläche liegen bleibt.

WARNUNG:

Lose Stifte können Verletzungen verursachen. Bei der Verwendung eines Hammers ist Vorsicht geboten. da Missbrauch zu Verletzungen führen kann.

Erstickungsgefahr – Spielzeug enthält kleine Bälle und/oder Kleinteile. Nicht für

Kinder unter 3 Jahren. Jagen Sie nicht um den Tisch herum, um Verletzungen zu vermeiden

Spezifikationen

Modell	SUM-3217-4
Produktgröße L x B x H	820 x 430 x 350 mm
Materialien	Mitteldichte Faserplatte
Bewertungsmodell	Manuelle Bewertung
Montage erforderlich	Ja
Sport	Tischbillard, Airhockey, Tischtennis,Tischfußball

TEILELISTE

Hinweis: Überprüfen Sie die Teilenummern und stellen Sie sicher, dass alle Teile enthalten sind.

1	x1Billard Spielfeld	2	Endplatte	3	Seitenteil	4	Linkes Rein
5	Rechtes Rein	6	Fußballspielfeld	7	TT/Hockey Spielfeld	8	Dübel
9	6 x 28 mm Schraube mit Unterlegscheibe	10	3,5 x 18 mmFlachkopfschraube	11	3.5 x 25 mmFlachkopfschraube	12	Inousschlüssel
13	26,5" Queue	14	Dreieck	15	Ner & Post	16	Schlägar & Ball
17	Fußball	1	Spielerstab	19	Spieler - Rot	20	Spieler - Blau
21	Stoßtange	22	Bürste	23	Fachlappa für Stangendenda	24	Hondhaben
25	Torschütze	26	Anschlagring	27	1" Billardkugel	28	Runder Puck
29	Pusher	30	Fizunterlage	31	Kreide

MONTAGE

1. Suchen Sie einen sauberen, ebenen Platz, um mit dem Zusammenbau Ihres Multi Games zu beginnen.
2. Entnehmen Sie alle Teile aus der Verpackung und überprüfen Sie, ob alle Teile vorhanden sind.

aufgeführte Teile wie in der Stückliste angegeben

Seite. Schneiden oder reißen Sie vorsichtig die vier Ecken der Schachtel ab, so dass der Boden der Die Box kann als Arbeitsfläche verwendet werden.

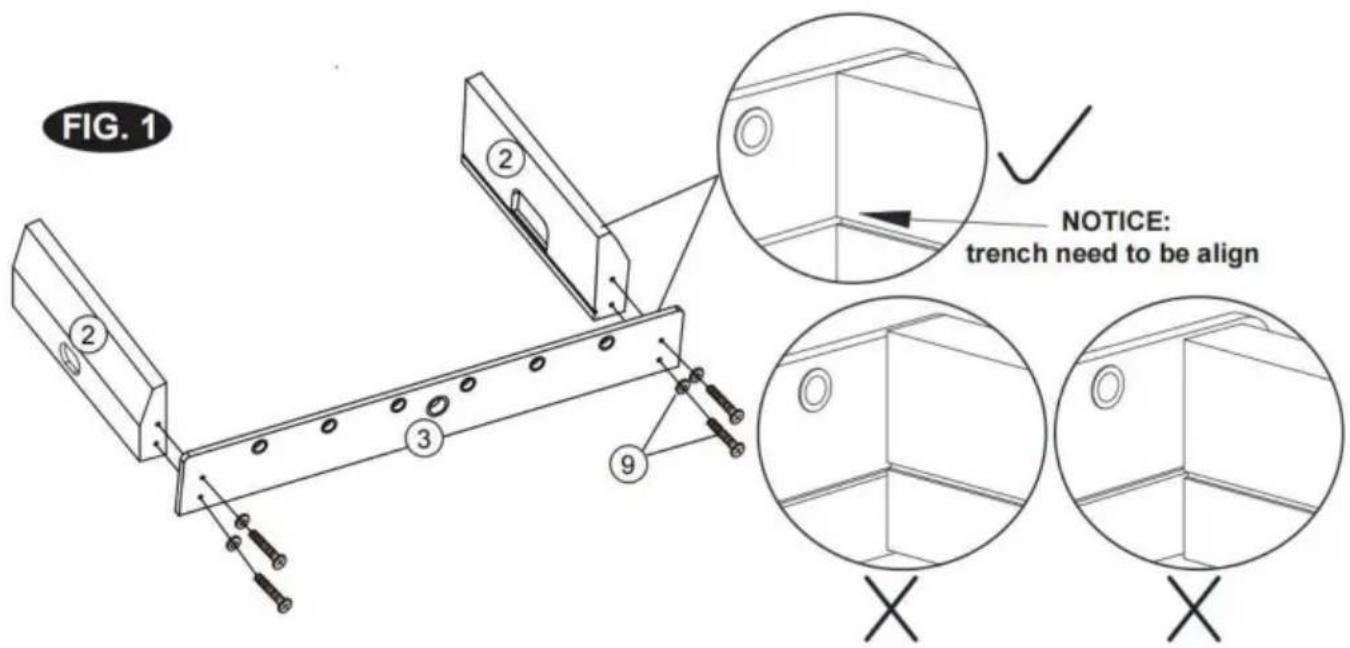

3. Befestigen Sie eine Teil 3 Seitenwand an zwei Teil 2 Endwänden mit vier Teil 9

Schrauben-/Unterlegscheibensätze.

1. Schieben Sie das Tischfußball-Spielfeld Teil 6 in die Schlitze an den Endplatten.

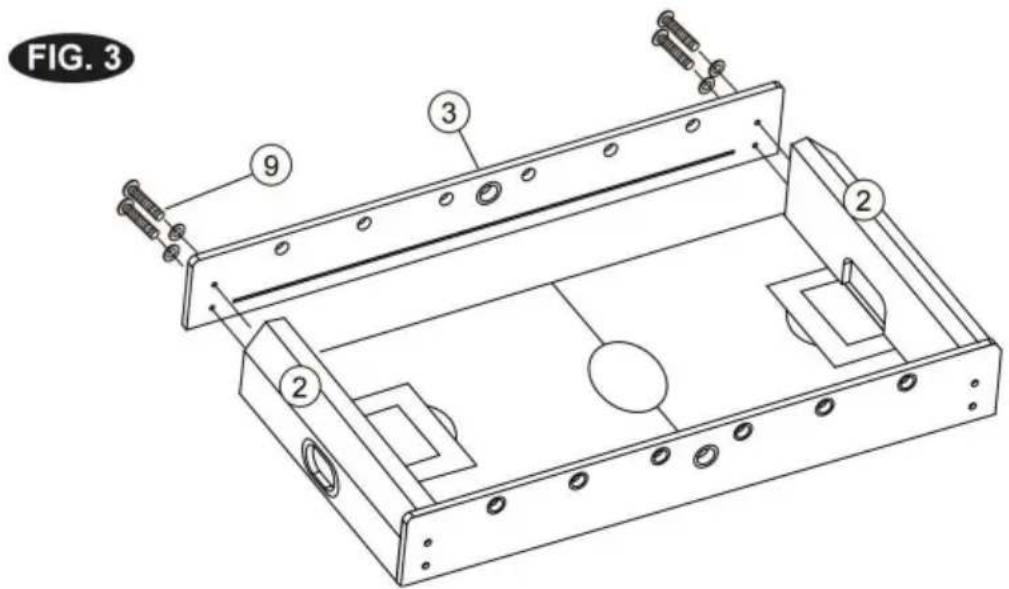

1. Befestigen Sie das andere Seitenteil 3 mit vier Teil 9 an den Endplatten Schrauben-/Unterlegscheibensätze.

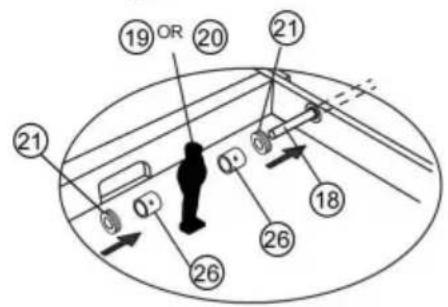

1. Schieben Sie einen Teil 21 Stoßfänger, Teil 26 Stoppring, Teil 19 roten Spieler, einen weiteren Stopp Ring und Stoßfänger auf eine Spielerstange aus Teil 18 und positionieren Sie sie im Torwartschlitz. Wiederholen Sie dies auf der anderen Seite mit einem blauen Spieler aus Teil 20 (Abbildung 5B).
2. Die restlichen Spielerstangen werden mit einem Bumper, drei rot/blauen Spielern und einem weiteren Bumper aufgebaut. Die Enden mit Loch werden auf der gleichen Seite angeordnet.
3. Befestigen Sie die Spieler und Stoppringe mit achtzehn Teil 10 Schrauben, eine pro Player oder Stoppring (Abbildung 5C).

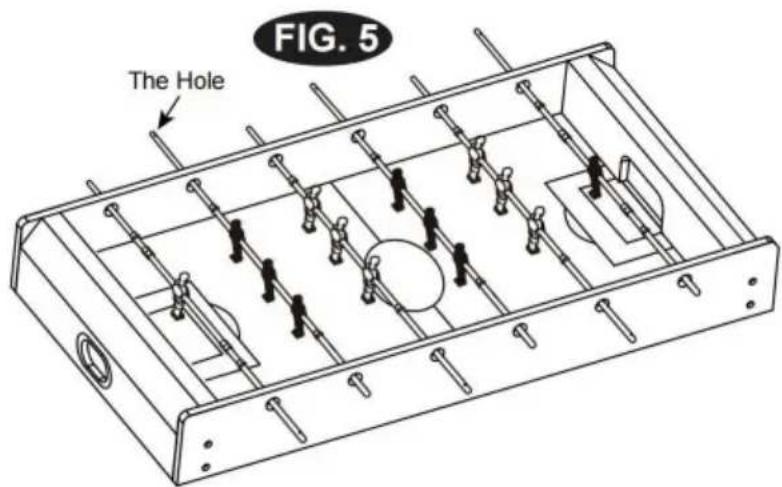

4. Überprüfen Sie, ob die Stangen richtig angeordnet sind und die Spieler auf dem gleichen Das Team blickt in die gleiche Richtung.

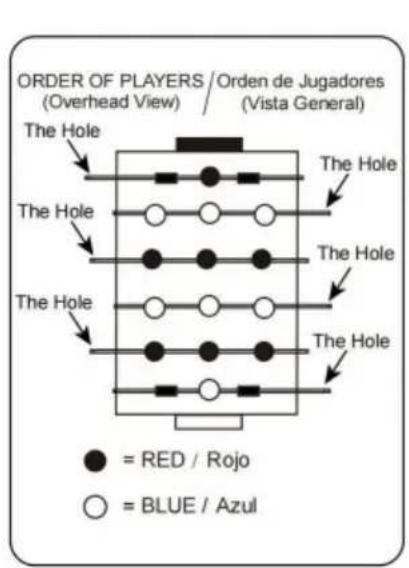

ORDER OF PLAYERS / Orden de Jugadores (Overhead View) / (Vista General) The Hole The Hole The Hole The Hole The Hole The Hole The Hole ● = RED / Rojo ○ = BLUE / Azul

FIG. 5A

FIG. 5 The Hole

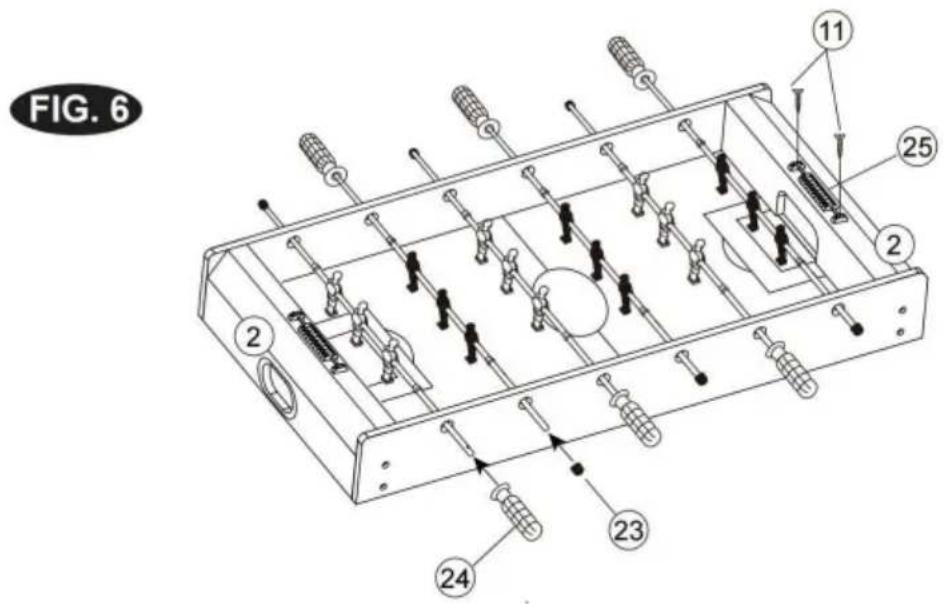

1. Befestigen Sie einen Teil 25-Ritzer mit zwei Teil 11-Schrauben. Wiederholen Sie dies auf der anderen Seite.

Schieben Sie sechs Griffe Teil 24 auf die Enden von Stangen mit Loch. Schieben Sie sechs Endkappen Teil 23 auf die Enden von Stangen ohne Loch. Hinweis: Ein Tropfen Flüssigseife erleichtert das Aufschieben der Griffe.

FIG. 6 11 25 2 2 23 24

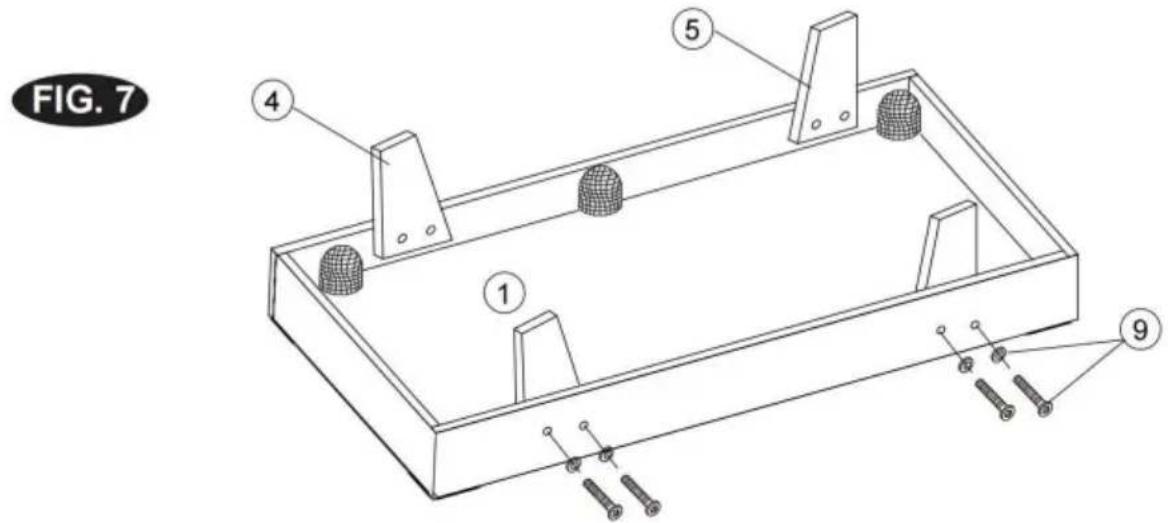

1. Befestigen Sie zwei linke Beine (Teil 4) und zwei rechte Beine (Teil 5) mit acht Schrauben-/Unterlegscheibensätzen (Teil 9), zwei Sätze pro Bein, am Billardspielfeld (Teil 1).

FIG. 7 ① ④ ⑤ ⑨

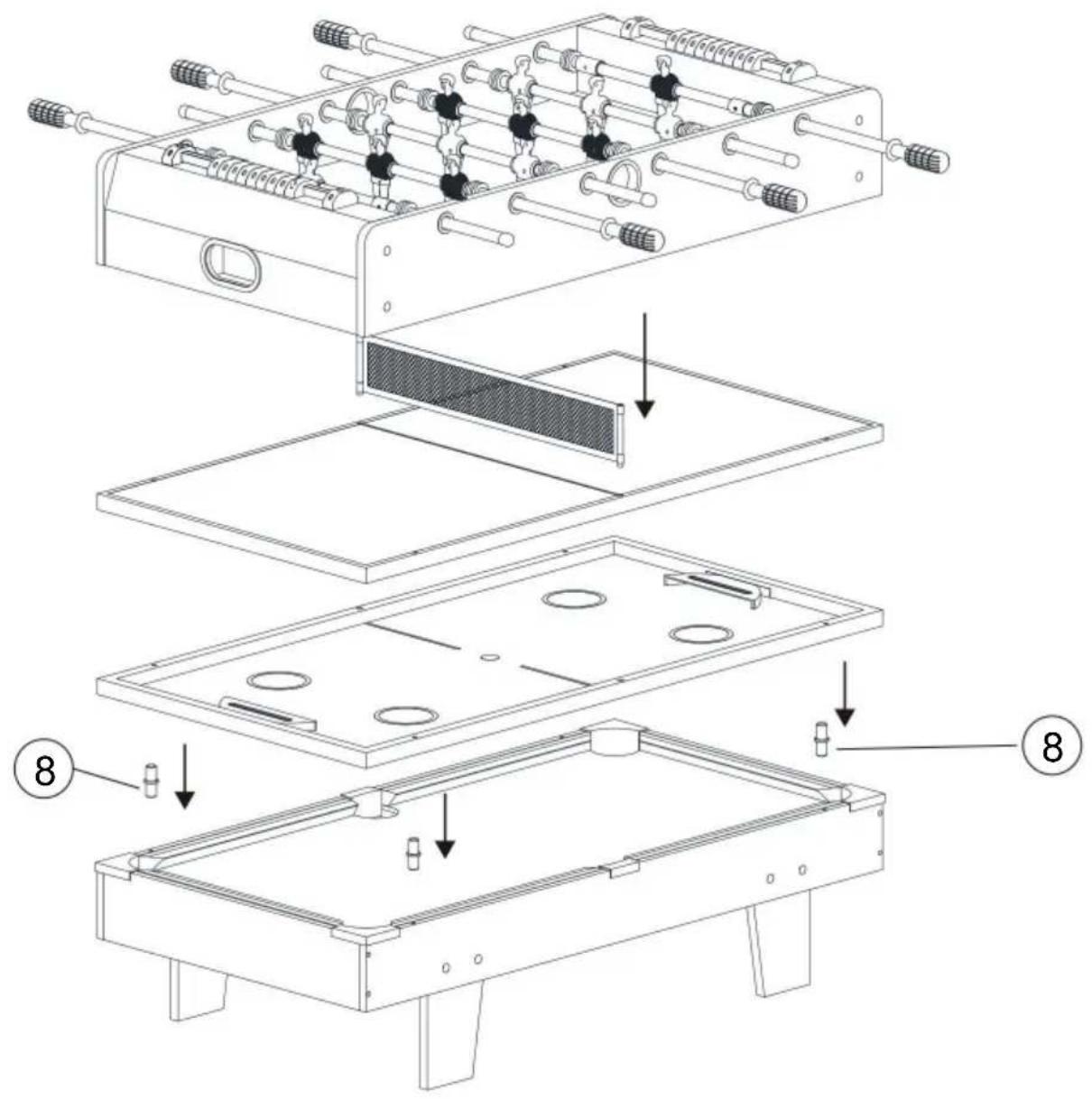

1. Ordnen Sie die Baugruppe entsprechend dem Spiel an, das Sie spielen möchten. Befestigen Sie den Tischkicker bzw. Tischtennis-/Hockeytisch mit vier Dübeln Teil 8 am Billardtisch.

Wenn Sie Hockey spielen, befestigen Sie die Filzgleiter Teil 30 an den beiden Schiebern Teil 29.

Lesen und verstehen Sie alle Anweisungen, bevor Sie diesen Air-Hockey-Tisch verwenden.

Der Betreiber muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Personenschäden zu verringern.

Verletzungen und/oder Schäden am Gerät zur Folge haben.

Bewahren Sie dieses Handbuch auf, um Sicherheitshinweise, Vorsichtsmaßnahmen, Bedienungs- oder Inspektionshinweise zu erhalten. und Wartungsanweisungen.

Bitte machen Sie sich mit den Gefahrenhinweisen in dieser Anleitung vertraut.

Hinweis ist ein Hinweis auf die Möglichkeit von Sachschäden, Verletzungen oder

Tod, wenn bestimmte Anweisungen nicht befolgt werden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) ersetzen Sie die strikte Einhaltung der Werkzeugsicherheitsregeln. Wenn Sie dieses Werkzeug verwenden Wenn Sie dies unsicher oder falsch tun, können Sie schwere Verletzungen erleiden.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Gewichtskapazität und andere Produktfunktionen gelten für richtig und Nur komplett montiertes Produkt.
7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sicher Unterstützt einen voll beladenen Weinschrank.

WARTUNG/ Service

Lassen Sie Ihren Airhockey-Tisch von qualifiziertem Personal reparieren und verwenden Sie ausschließlich gleiche Ersatzteile. Dadurch wird die Sicherheit des Airhockey-Tisches gewährleistet

aufrechterhalten wird. Eine staubige, feuchte oder korrosive Umgebung kann Schäden verursachen an einen Airhockey-Tisch. Um Fehlfunktionen am Airhockey-Tisch zu vermeiden, entfernen Sie den Staub regelmäßig mit einem sauberen, trockenen Reinigungstuch. Bitte beachten Sie, dass ein Mangelnde Wartung kann zum Erlöschen der Garantiezeit führen. Wenn

der Airhockey-Tisch wurde modifiziert, oder wenn Sie versuchen, die Luft zu öffnen Hockeytisch ohne die Zustimmung des autorisierten Herstellers

Vertreter, erlischt die Garantie für diesen Weinschrank.
