GEBRUIKSAANWIJZING SUM-3217-4 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

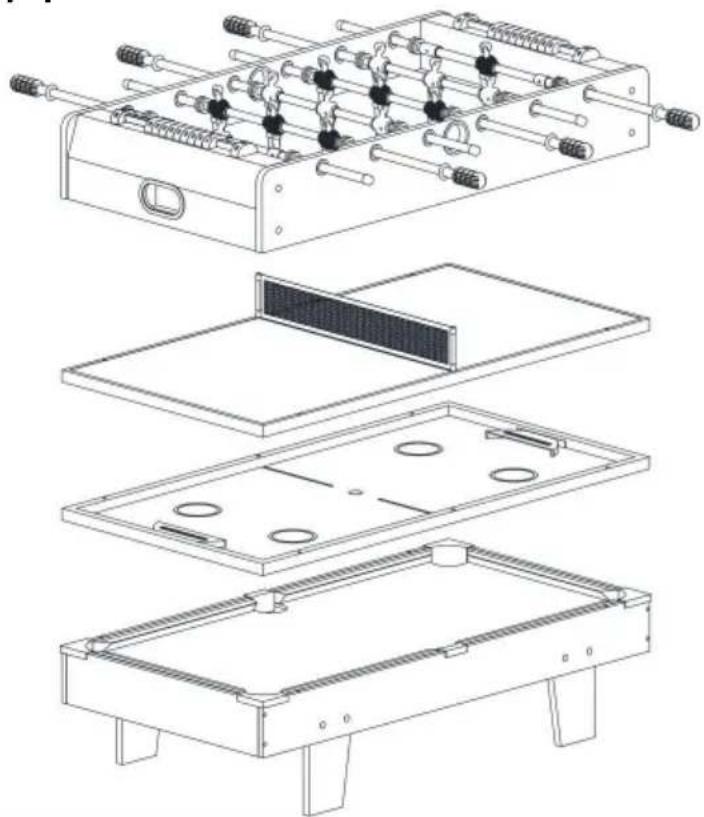

HANDMATIGE SCORE - AIR HOCKEYTAFEL

MODEL: SUM-3217-4

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Hartelijk dank voor het kiezen van deze Air Hockey Tafel. Lees alles van de instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten.

VEILIGHEIDSADVIES

VEILIGE WERKPRAKTIJK

ÿ Controleer de doelpaal en het net altijd op gebreken voordat u het gebruikt en Vervang beschadigde

onderdelen. ÿ Gebruik het doel niet met defecte

onderdelen. ÿ Het doel moet altijd aan de grond worden vastgemaakt. Te gebruiken gewichten op harde oppervlakken.

ÿ Klim nooit op de tafel. Volg altijd de veiligheidsvoorschriften instructies.

ÿ Wij adviseren volwassenen toezicht te laten houden op het montage- en gebruiksproces. Laat geen zware voorwerpen op het bureaublad vallen.

ÿ Zorg ervoor dat bij het demonteren van het doel alle onderdelen zijn opgeborgen en dat er geen onderdelen op het speelveld liggen.

WAARSCHUWING:

Losse pennen kunnen letsel veroorzaken. Wees voorzichtig bij het gebruik van een hamer omdat verkeerd gebruik letsel kan veroorzaken.

Verstikkingsgevaar - Het speelgoed bevat kleine balletjes en/of kleine onderdelen. Niet voor kinderen jonger dan 3 jaar. Ren niet rond de tafel om te voorkomen dat je gewond raakt

SPECIFICATIES

Model	SOM-3217-4
Productafmetingen L x B x H	820*430*350mm
Materialen	Vezelplaat met gemiddelde dichtheid
Scoremodel	Handmatige score
Montage vereist	Ja
Sport	Tafelbiljart, airhockey, tafeltennis, tafelvoetbal

ONDERDELENLIJST

Let op: Raadpleeg de onderdeelnummers en controleer of alle onderdelen aanwezig zijn.

1	x1Biljart speelveld	2	x2Eindpaneel	3	x2Zijpaneel	4	x2Linkerbeen
5	x2Rechtarbean	6	x1Voetbalveld	7	TT/Hockey speelveld	8	x8Deuvel
9	x166 x 28mm Ringkapschroef	10	x183,5x18mmPlatte kop schroef	11	x43,5x25mmPlatte kop schroef	12	x1Allen Key
13	x226,5° Keu	14	x1Driehook	15	x1Ner & Post	16	x1Peddel & Bal
17	x2Voetbal	1	x6Speler Rod	19	x7Speler - Rood	20	x7Speler - Blauw
21	x12Bumper	22	x1Borstol	23	x6Stangkop kap	24	x6Handel
25	x2Scorer	26	[6wzz]x4Stopring	27	x11" Biljarbal	28	x2Ronde puck
29	x2Duwer	30	x2Viltkussen	31	[k255]x2Krijt

MONTAGE

1. Zoek een schone, vlakke plek om te beginnen met het monteren van uw Multi Game.
2. Haal alle onderdelen uit de doos en controleer of u alle onderdelen hebt

vermelde onderdelen zoals weergegeven op de onderdelenlijst

pagina. Knip of scheur voorzichtig de vier hoeken van de doos zodat de onderkant van

De doos kan gebruikt worden als werkoppervlak.

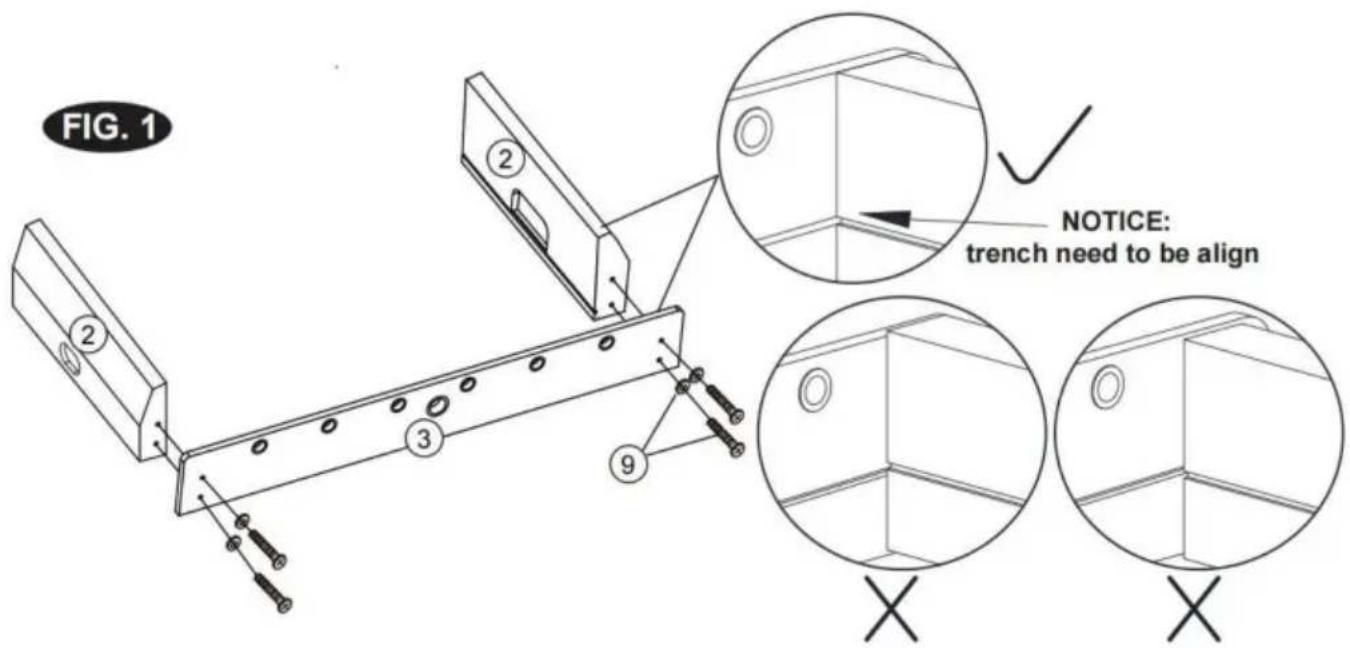

1. Bevestig een zijpaneel van deel 3 aan twee eindpanelen van deel 2 met vier delen van deel 9 schroef-/ringsets.
2. Schuif het tafelvoetbalveld deel 6 in de sleuven op de zijpanelen.

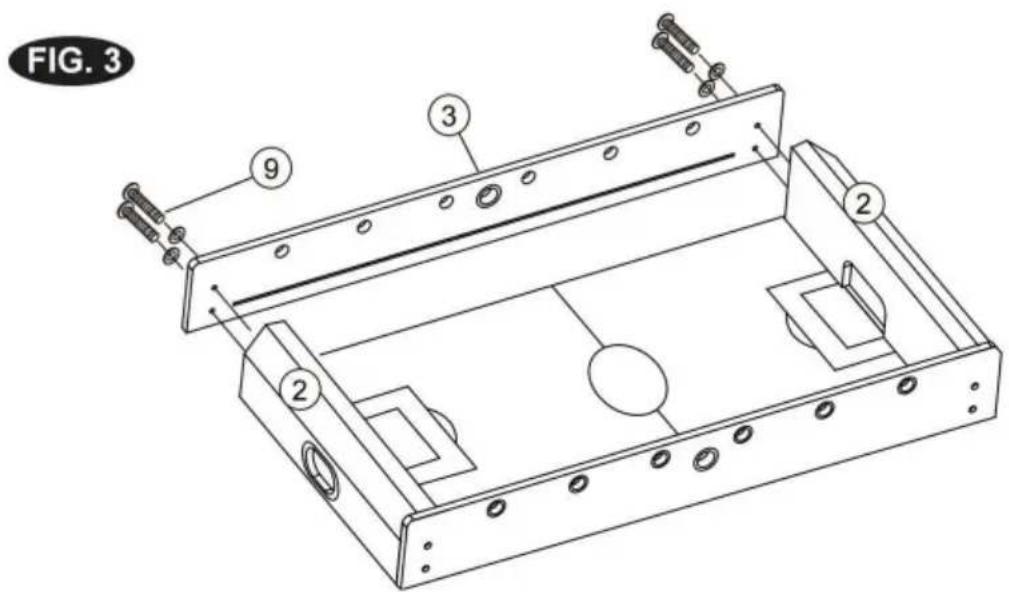

1. Bevestig het andere deel 3 zijpaneel aan de eindpanelen met vier deel 9 schroef-/ringsets.

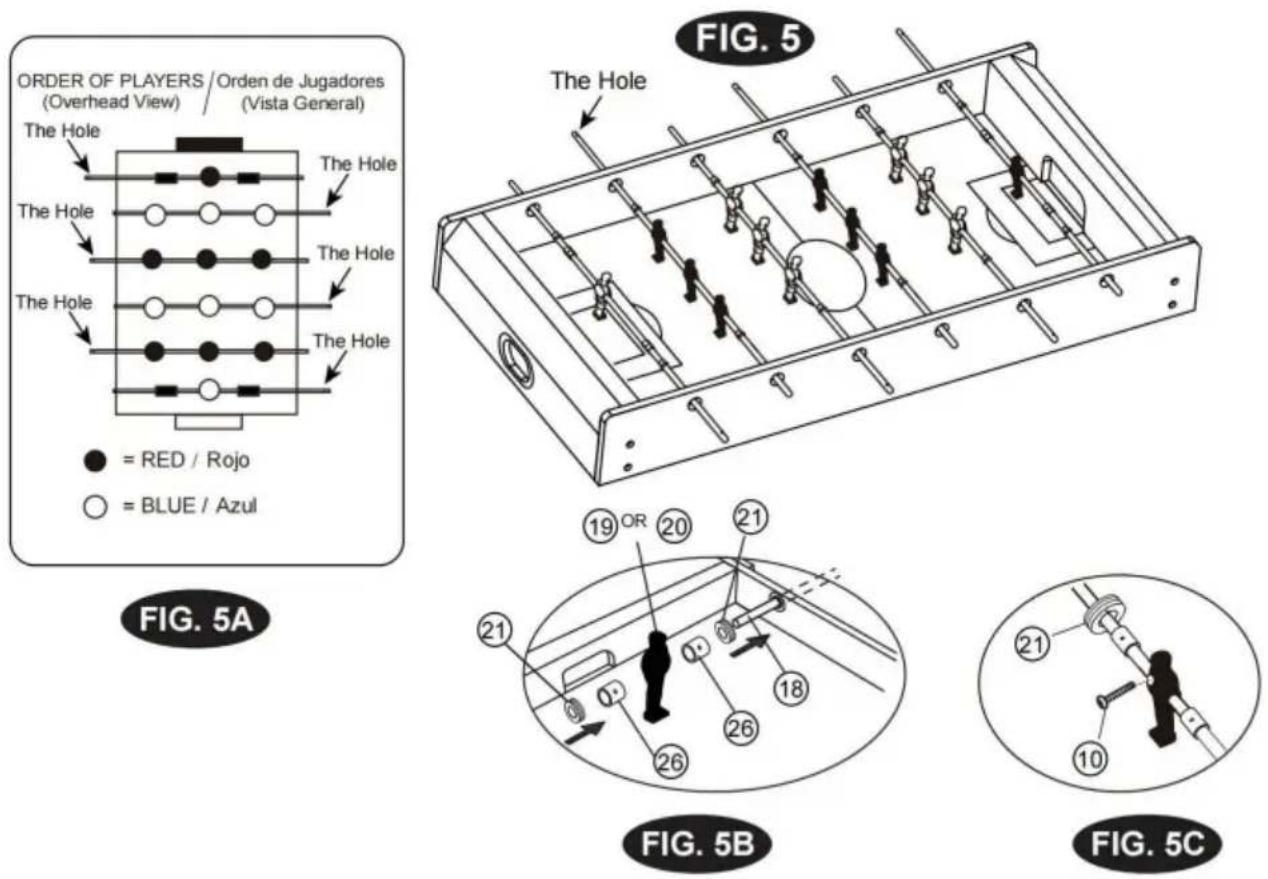

1. Schuif een onderdeel 21 bumper, onderdeel 26 stop ring, onderdeel 19 rode speler, nog een st ring en bumper op een onderdeel 18 spelerstang en plaats deze in de keepergleuf.

Herhaal dit aan de andere kant met een blauwe speler van deel 20 (figuur 5B).

1. Bouw de resterende spelerstaven met een bumper, drie rood/blauwe spelers en nog een bumper. De uiteinden met een gat zijn aan dezelfde kant gerangschikt.

2. Beveilig de spelers en stopringen met achttien schroeven van 10 stuks, één per speler of stopring (figuur 5C).

3. Controleer of de staven correct zijn gerangschikt en of de spelers op dezelfde plek zitten. team dezelfde kant op kijken.

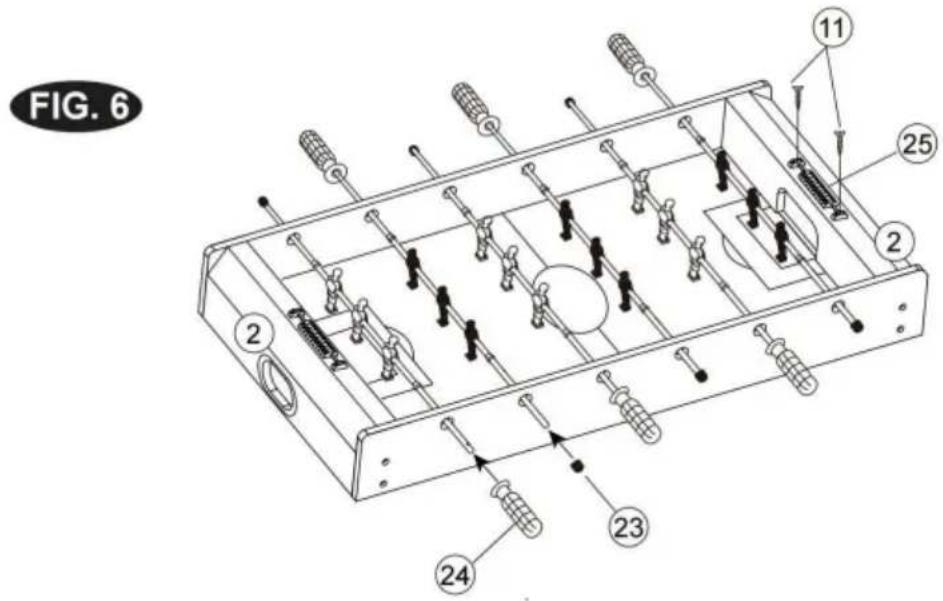

1. Bevestig een part 25 scorer met twee part 11 schroeven. Herhaal aan de andere kant.

Schuif zes deel 24 handgrepen op de uiteinden van staven met een gat. Schuif zes deel 23 eindkappen op de uiteinden van staven zonder gat. Let op: Een druppel vloeibare zeep helpt de handgrepen gemakkelijker te schuiven.

FIG. 6 11 25 2 2 23 24

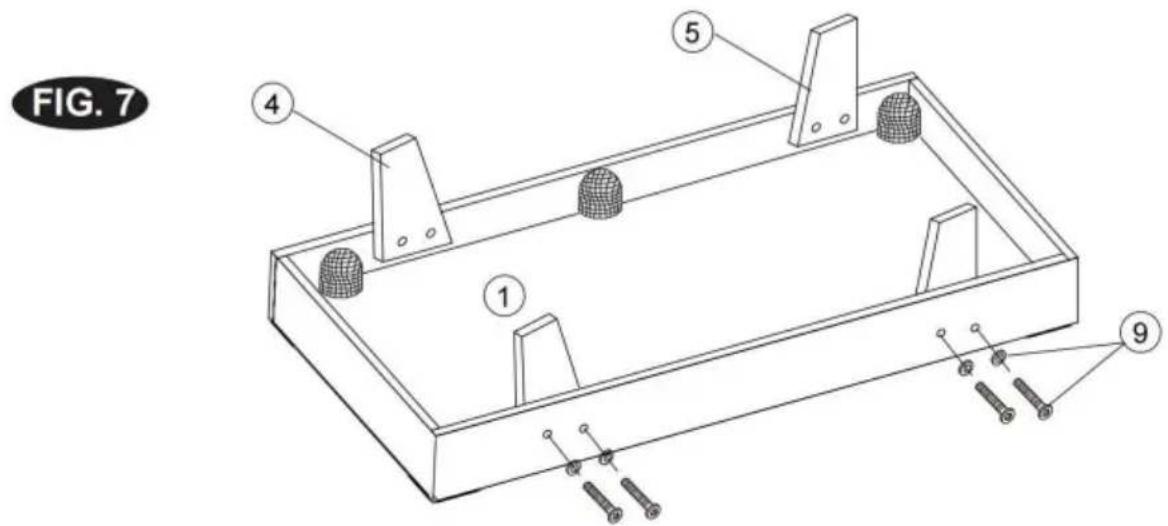

1. Bevestig twee linkerpoten (deel 4) en twee rechterpoten (deel 5) aan het speelveld van het biljart (deel 1) met acht sets schroeven/ringen (deel 9), twee sets per poot.

FIG. 7 ① ④ ⑤ ⑨

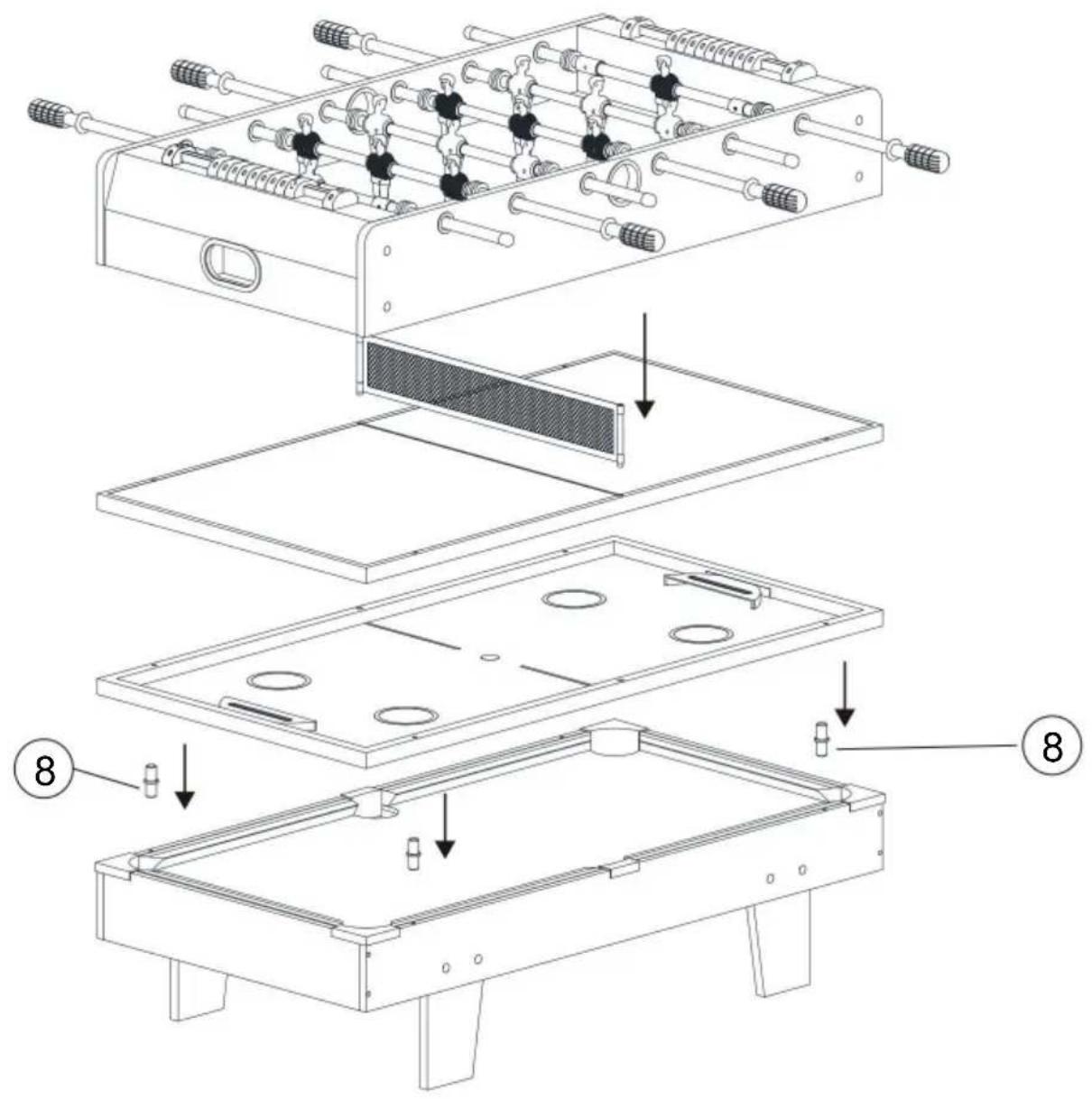

1. Regel de opstelling volgens het spel dat je wilt spelen.

Bevestig de tafelvoetbaltafel of tafeltennis-/hockeytafel aan de biljarttafel met vier 8-delige deuvels.

Als u hockey speelt, bevestigt u de viltjes van onderdeel 30 aan de twee duwers van onderdeel 29.

Lees en begrijp alle instructies voordat u deze Airhockeytafel gebruikt.

De bediener moet elementaire voorzorgsmaatregelen treffen om het risico op persoonlijk letsel te verminderen.

letsel en/of schade aan de apparatuur.

Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bediening of inspectie en onderhoudsinstructies.

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding.

kennisgeving is een waarschuwing dat er een mogelijkheid is van materiële schade, letsel of dood als bepaalde instructies niet worden opgevolgd.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET verloren gaan.

vervangen strikte naleving van de gereedschapsveiligheidsregels. Als u dit gereedschap gebruikt Als u dit onveilig of verkeerd doet, kunt u ernstig persoonlijk letsel oplopen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Het draagvermogen en andere productcapaciteiten zijn van toepassing op de juiste en Enkel volledig gemonteerd product.

7. Monteer op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt ter ondersteuning van een volledig gevulde wijnkast.

ONDERHOUD/Service

Laat uw airhockeytafel repareren door gekwalificeerd personeel dat uitsluitend de dezelfde vervangende onderdelen. Dit zal de veiligheid van de airhockeytafel garanderen wordt onderhouden. Een stoffige, vochtige of corrosieve omgeving kan schade veroorzaken aan een airhockeytafel. Om storingen in de airhockeytafel te voorkomen, moet u het stof regelmatig verwijderen met een schone, droge doek. Let op: een

Gebrek aan onderhoud kan leiden tot het vervallen van de garantieperiode. Als de airhockeytafel is aangepast, of als u probeert de airhockeytafel te openen hockeytafel zonder toestemming van de geautoriseerde fabrikant vertegenwoordiger, vervalt de garantie op deze wijnkast.
