BRUKSANVISNING SUM-3217-4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MANUELL POÄGGNING - LUFTHOCKEYBORD

MODELL: SUM-3217-4

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUELL POÄGGNING - LUFT HOCKEYBORD

MODELL: SUM-3217-4

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Tack så mycket för att du valde detta Air Hockey-bord. Vänligen läs allt av instruktionerna innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

SÄKERHETSRÅD

SÄKER ARBETSPRAKSIS

ÿ Inspektera alltid målstolpen och nätet för defekter före användning och byt ut skadade delar. ÿ

Använd inte målet med defekta delar. ä Målet

måste alltid fästas vid marken. Vikter som ska användas på hårda ytor.

ÿ Klättra aldrig upp på bordet. Följ alltid säkerheten instruktioner.

ÿ Vi rekommenderar att vuxna övervakar monterings- och användningsprocessen. Tappa inga tunga föremål på skrivbordet.

ÿ Vid demontering av målet, se till att alla beslag packas bort, och att ingen lämnas kvar på spelytan.

WARNING:

Lösa pinnar kan orsaka skada. Försiktighet bör iakttas när du använder en klubba eftersom felaktig användning kan orsaka skada.

Kvävningsrisk--leksaken innehåller små bollar och eller små delar. Ej för barn under 3 år. Jaga inte runt bordet för att undvika att bli skadad

SPECIFIKATIONER

Modell	SUM-3217-4
Produktstorlek L x B x H	820*430*350mm
Material	Träfiberskiva med medeldensitet
Poängmodell	Manuell poängsättning
Montering krävs	Ja
Sport	Bordsbiljard, airhockey, bordtennis, bordsfotboll

DELLISTA

Obs: Se artikelnummer och se till att alla delar ingår.

1	Biljardspelfält	2	Ändpanel	3	Sidopanel	4	Värster ben
5	-Höger bon	6	Fotbollasspolfält	7	TT/hockey spelplan	8	Tapp
9	6 x 28 mmBrickhuvudskruv	10	3,5 x 18 mmSkruv med platt huvud	11	3,5 x 25 mmSkruv med platt huvud	12	Insexnyckel
13	26,5° Cue	14	Triangel	15	Ner & Post	16	Paddla & boill
17	Fotboll	1	Spelare Rod	19	Spelare - Röd	20	[BYY7]Spelare - Blå
21	Störtängare	22	Borsta	23	Stångändkåpa	24	Hantera
25	Måkjörare	26	Stopp ring	27	1" biljardboll	28	Rund puck
29	Påskjutare	30	Filtdyna	31	Krita	x2

MONTERING

1. Hitta en ren, jämn plats för att börja monteringen av ditt multispel.
2. Ta bort alla delar från lådan och kontrollera att du har allt

listade delar som visas på reservdelslistan

sida. Klipp eller riv försiktigt lådans fyra hörn så att botten av

lådan kan användas som din arbetsyta.

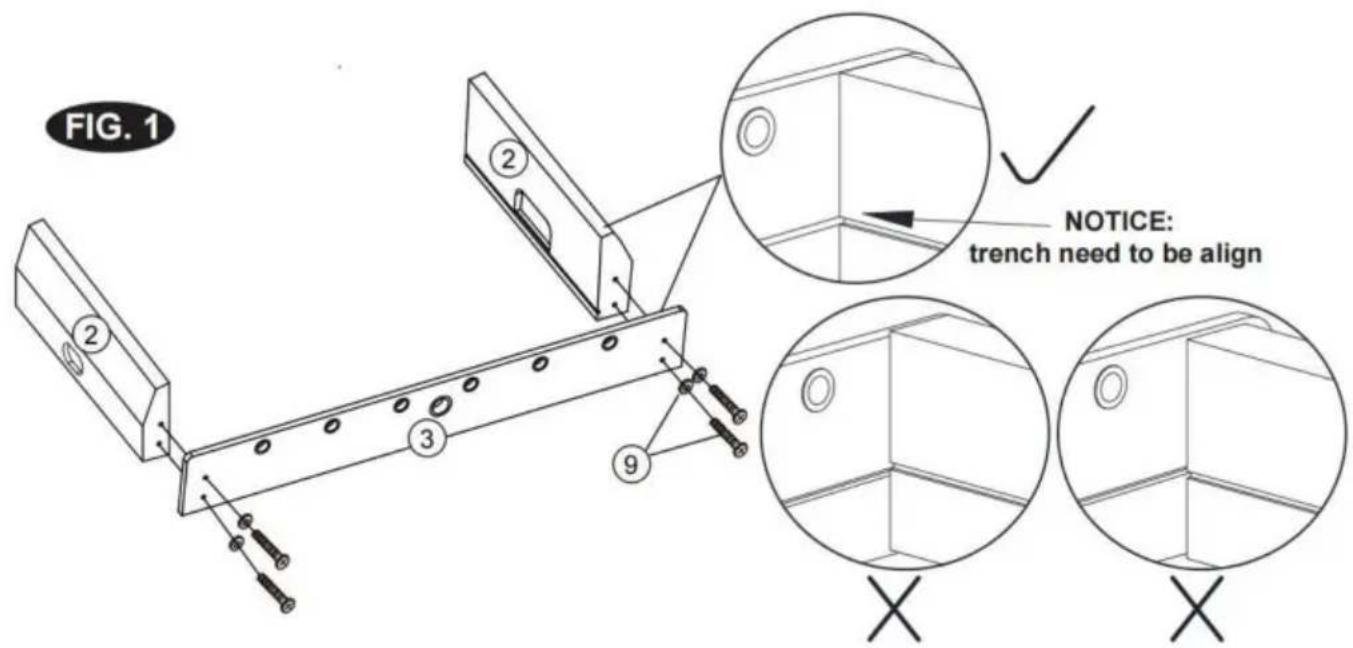

1. Fäst en del 3-sidopanel på två del 2-ändpaneler med fyra del 9 skruv/bricka set.
2. Skjut in del 6 fotbollsspelplanen i spåren på ändpanelerna.

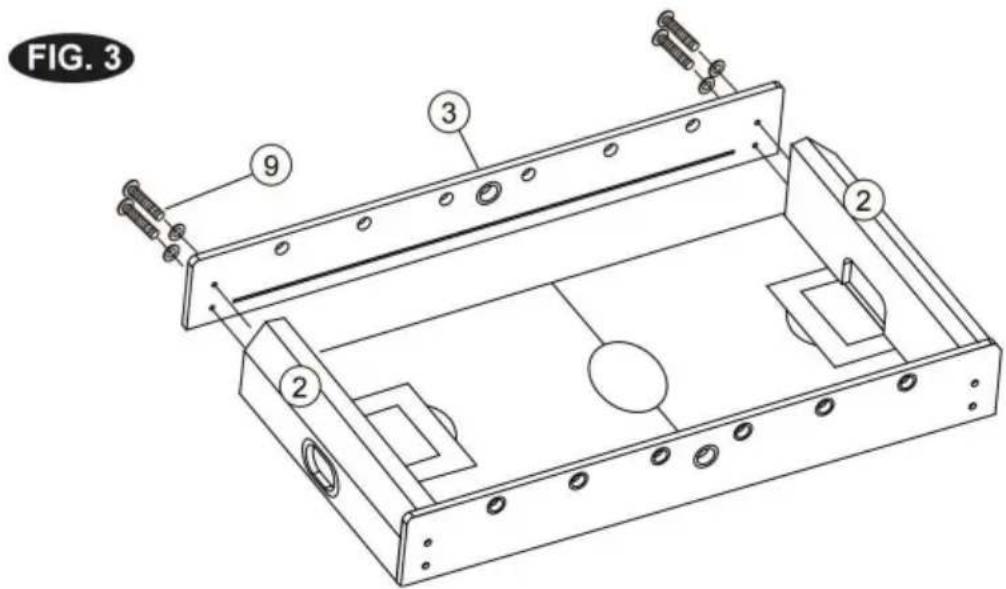

1. Fäst den andra del 3 sidopanelen på ändpanelerna med fyra del 9 skruv/bricka set.

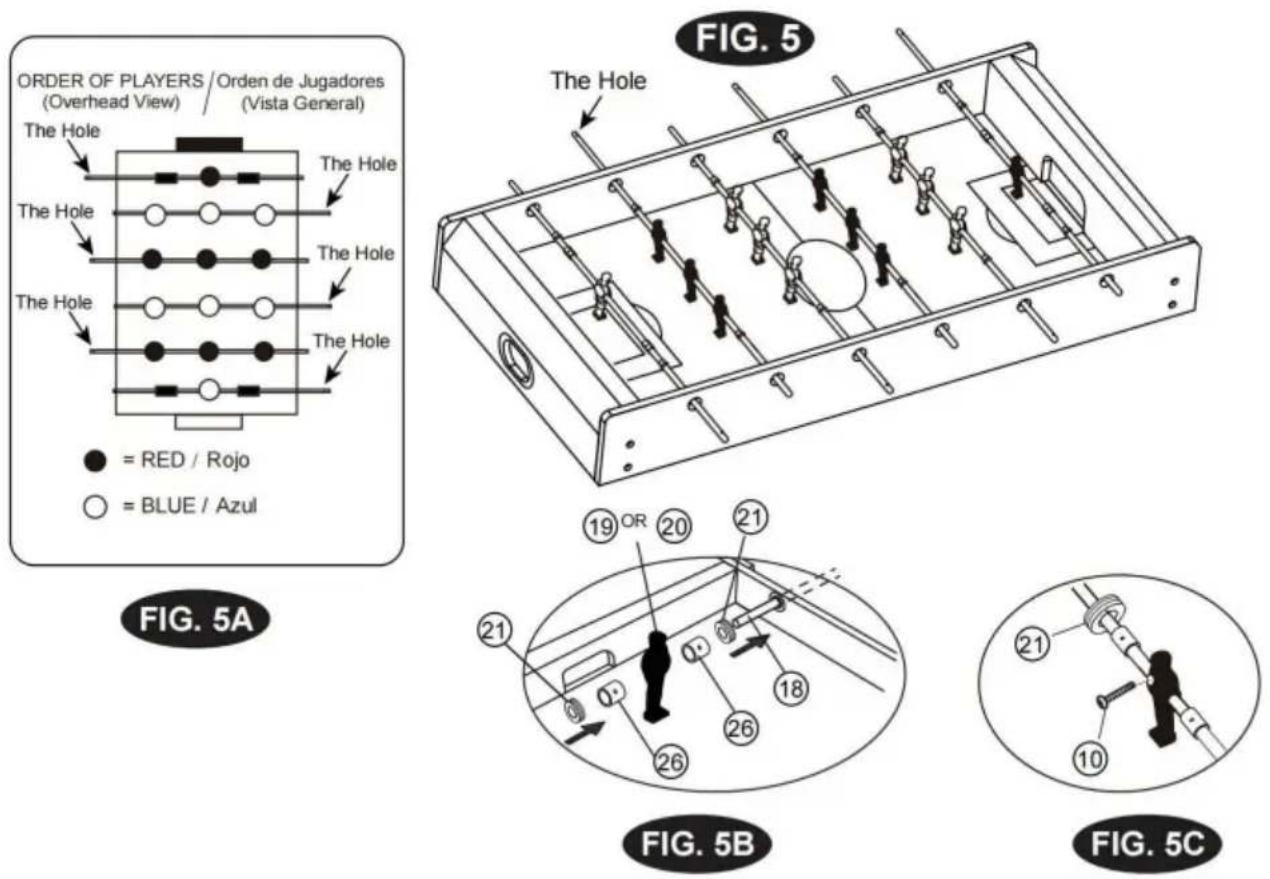

1. Skjut en del 21 stötfångare, del 26 stoppring, del 19 röd spelare, ett annat stopp ring och stötfångare på en del 18-spelares spö och placera den i målvaktsfacket. Upprepa på andra sidan med en del 20 blå spelare (figur 5B).

2. Bygg de återstående spelarstavarna med en stötfångare, tre röda/blåa spelare och ytterligare en stötfångare. Ändarna med ett hål är anordnade på samma sida.

3. Säkra spelarna och stoppringarna med arton del 10 skruvar, en per spelare eller stoppring (figur 5C).

4. Bekräfta att spöna är rätt arrangerade och spelarna på samma laget vänder sig åt samma håll.

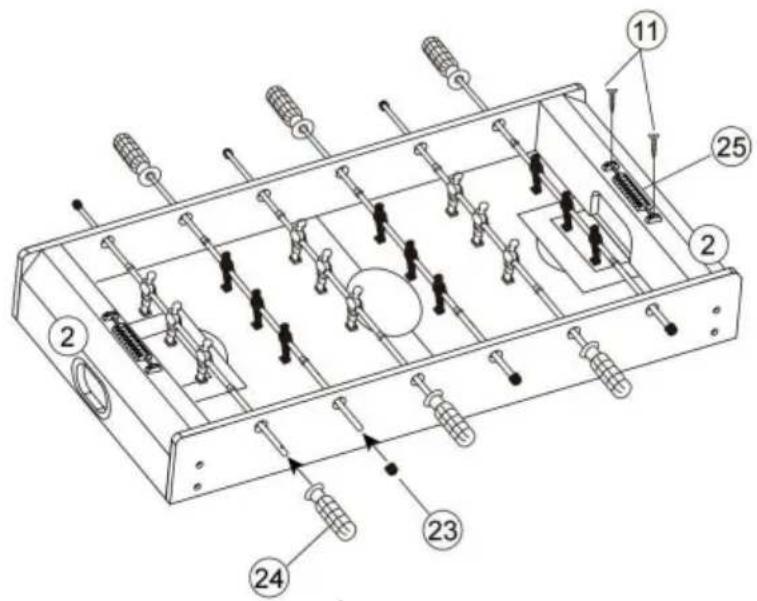

1. Fäst en del 25-mätare med två del 11-skruvar. Upprepa på andra sidan.

Skjut sex del 24 handtag på ändarna av stavar med ett hål. Skjut sex delar 23 ändlock på ändarna av stavar utan hål. Obs: En droppe flytande tvål hjälper handtagen att glida på lättare.

FIG. 6

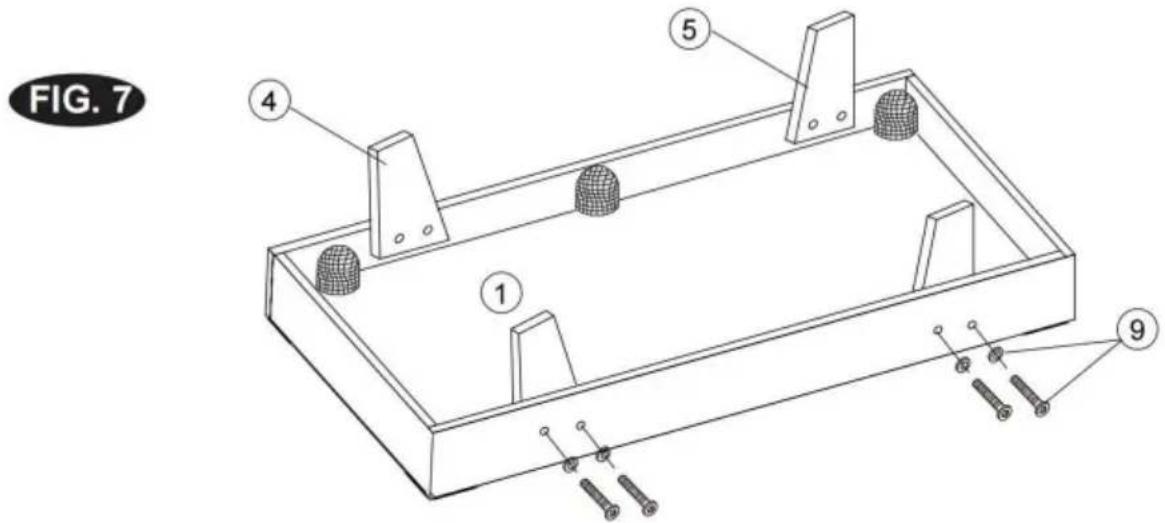

1. Fäst två del 4 vänstra ben och två del 5 höger ben till del 1 biljard spelplan med åtta del 9 skruv/bricka set, två set per ben.

FIG. 7 ① ④ ⑤ ⑨

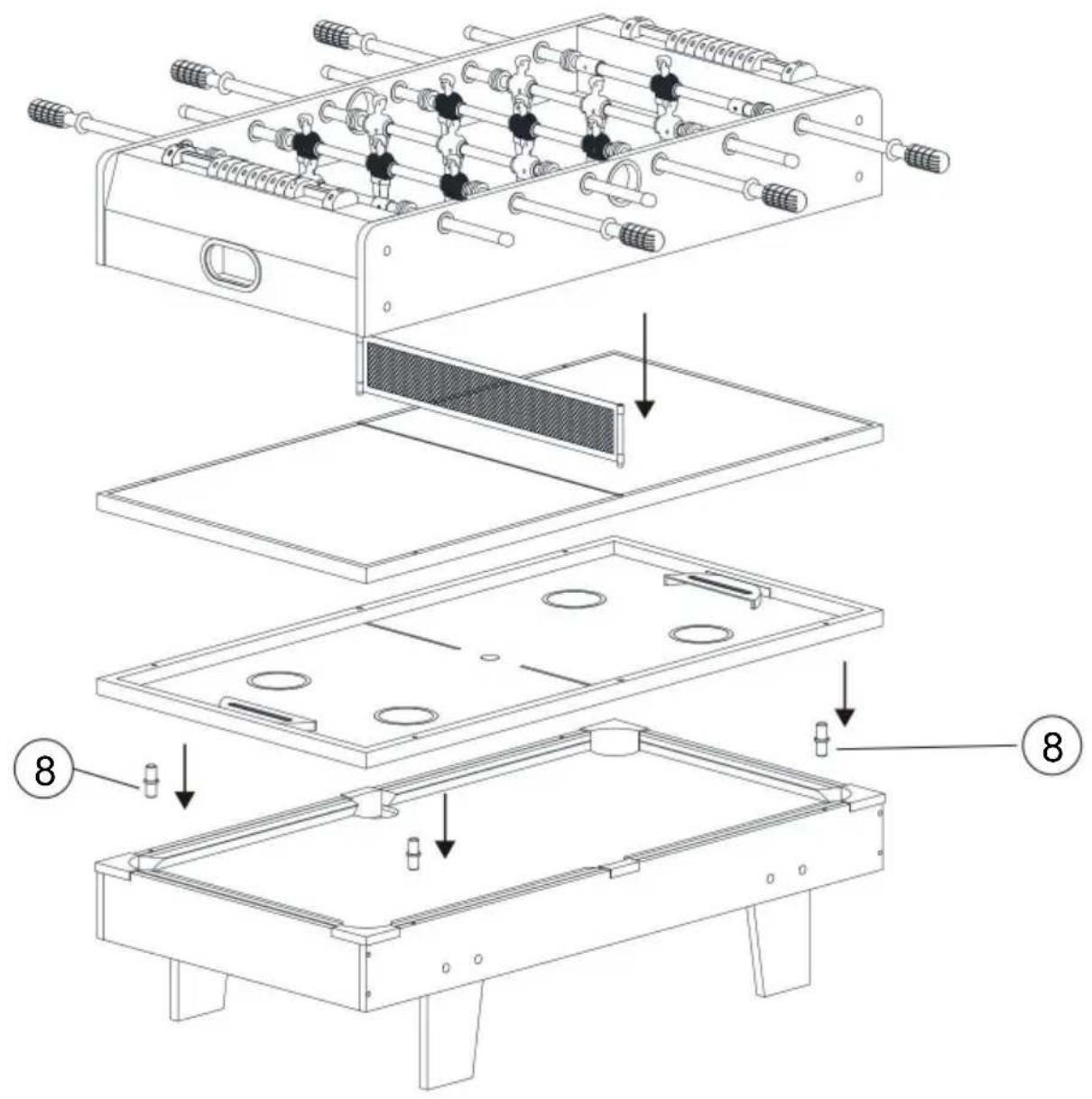

12.Arrangera sammansättningen efter det spel du vill spela.

Fäst bordsfotbollsbordet eller bordtennis/hockeybordet vid biljardbordet med fyra del 8 pluggar.

Om du spelar hockey, fäst filtkuddarna del 30 på de två del 29 tryckarna.

Läs och förstå alla instruktioner innan du använder detta Air Hockey-bord.

Operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskador skada och/eller skada på utrustningen.

Spara denna handbok för säkerhetsvarningar, försiktighetsåtgärder, drift eller inspektion och underhållsinstruktioner.

Vänligen bekanta dig med faromeddelandena som finns i denna manual. A

meddelande är en varning om att det finns risk för egendomsskada, personskada eller dödsfall om vissa instruktioner inte följs.

WARNING!

LÄT INTE tröst eller förtrogenhet med produkten (vinns genom upprepad användning) ersätta strikt efterlevnad av verktygssäkerhetsreglerna. Om du använder det här verktyget på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.

5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.

6. Viktkapacitet och andra produktegenskaper gäller för korrekt och endast färdigmonterad produkt.

7. Montera på en plan, jämn, hård och slät yta som kan säkert stöder ett fullastat vinskåp.

UNDERHÅLL/ Service

Låt kvalificerad personal reparera ditt airhockeybord som endast använder samma reservdelar. Detta kommer att säkerställa säkerheten för airhockeybordet bibehålls. En dammig, fuktig eller frätande miljö kan orsaka skador till ett airhockeybord. För att förhindra funktionsfel i airhockeybordet, rengör dammet regelbundet med en ren torr rengöringsduk. Observera att a bristande underhåll kan leda till att garantiperioden upphävs. Om airhockeybordet har modifierats, eller om du försöker öppna luften hockeybord utan tillstånd från tillverkarens auktoriserade representant, kommer garantin för detta vinskåp att vara ogiltig.
