MANUALE UTENTE HT777 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
POMPA PER PISCINA
MANUALE OPERATIVO
MODELLO: HT776 / HT777
 | Avvertenza: per ridurre il rischio di lesioni, l'utente deve legg attentamente il manuale di istruzioni. |
 | Questo prodotto è soggetto alle disposizioni della Direttiva E 2012/19/CE. Il simbolo del bidone della spazzatura barrato in che nell'Unione Europea il prodotto richiede la raccolta differe dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contra da questo simbolo. I prodotti contrassegnati come tali non p essere smaltiti con i normali rifiuti domestici, ma devono ess portati in un punto di raccolta per il riciclaggio di dispositivi ed elettronici |
SAFETY INSTRUCTIONS
AVVERTIMENTO
L'installazione deve essere conforme alla potenza normale indicata sull'etichetta.
L'amperaggio non deve mai superare il valore indicato sull'etichetta. Si consiglia di consultare un elettricista abilitato allo stato.
Posizionare la pompa in un'area asciutta con una buona ventilazione. La temperatura ambiente non deve superare°Ci 40
Le pompe sono adatte solo per la rotazione in senso antiorario guarde dal lato della pompa.
I motori trifase possono ruotare in entrambe le direzioni. Scambiando qualsiasi cavo su un motore trifase si invertirà la rotazione.
Avviare momentaneamente o urtare il motore senza acqua nel serbato per controllare la rotazione dell'albero della pompa.
Prima di scollegare i collegamenti elettrici, interrompere l'elettricità alla fonte. Lavori più recenti sulla pompa senza assicurarsi che l'alimentazioni sia spenta.
Questo apparecchio non è destinato all'uso da parte di persone, comp bambini con ridotte capacità fisiche, sensoriali o mentali o con manca di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni relative all'uso dell'apparecchio da parte di un responsabile della loro sicurezza.
I bambini devono essere sorvegliati per assicurarsi che non giochino (l'apparecchio .
| Modello | HT776 | HT777 |
| Ingresso | CA 220-240 V 50 Hz | |
| massima potenza | 1,5 CV | 2,0 CV |
| Qmassimo | 100 GPM | 1 15 GPM |
| Hmassima | 1 5 M | 15 M |
| Aspirazione massima | 2 metri | 2 metri |
| Temperatura di esercizio | 0-5 0 °C (32-122°F) | |
| Giunto del tubo | Collegamento con filettatura interna da "NPT/2,5" NPT con filettatura esterna | |
| Calibro ingresso/uscita | G2-1/4" | |
INSTALLATION INSTRUCTIONS
Alimentazione elettrica: Monofase 220 - 240VAC, 50Hz.
Trifase 380 - 400VAC, 50Hz
La pompa deve essere installata in un luogo in cui vi sia un facile alla scatola morsettiera.
La pompa deve essere montata su una base fissa e stabile mediante bulloni.
Gli apparecchi di Classe 1 devono essere collegati permanentemente a cablaggio fisso
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da una persona similmente qualificata per evitare pericoli.
La dimensione quadrata del cavo non deve essere ridotta.
I cavi devono essere almeno di tipo H07RN-F completamente collegati terra.
Assicurarsi che il pressacavo sia completamente serrato.
La pompa deve essere protetta da un fusibile
Per separare la pompa dalla rete è necessario installare un interruttor automatico differenziale adeguato con una corrente operativa residua
nominale non superiore a 30 mA e con una distanza di interruzione almeno 3 mm sul terminale di terra .
Collegare la vite di terra esterna sul motore all'apparecchiatura esterna Se la pompa è installata in una zona protetta circostante, quest'ultima essere costruita in conformità con VDE0100 clausola 49D.

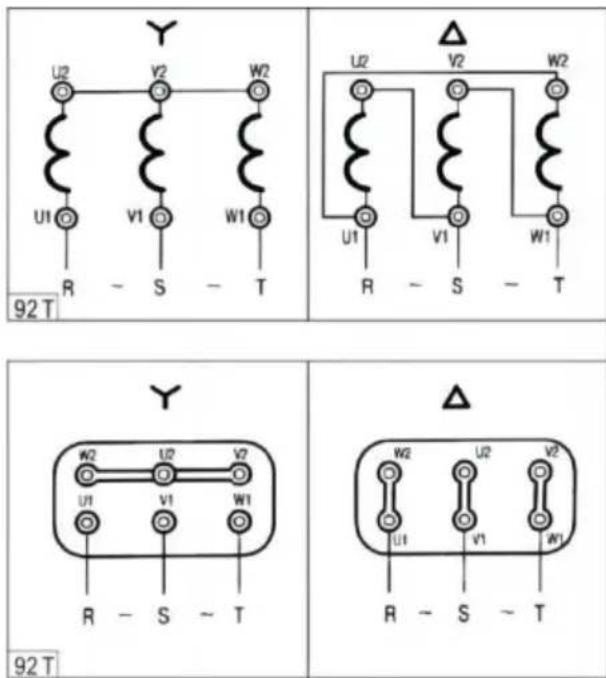

Schema di collegamento per motori trifase:
Riempire il serbatoio della pompa con acqua prima dell'avviamento. Questa operazione può essere effettuata attraverso il coperchio del serbatoio. Le pompe LIQUIDUS si autoadescano purché il serbatoio de pompa sia pieno d'acqua. Qualora si dovesse perdere questo liquido e serbatoio accidentalmente o scaricando appositamente, sarà necessario per riempirlo prima di iniziare.
Alte altezze di aspirazione, o linee di aspirazione lunghe, richiedono te aggiuntivo e riducono le prestazioni della pompa. In caso di difficoltà, riferimento alla " Guida alla risoluzione dei problemi ".
L'acqua pompata raffredda e lubrifica la guarnizione. Il funzionamento secco della pompa danneggerà la guarnizione. Mantenere sempre il liquido nel serbatoio della pompa. Non è necessaria ulteriore lubrificazi dell'estremità della pompa.
Dopo che il serbatoio della pompa è stato riempito d'acqua e il moto
stato avviato, attendere alcuni istanti affinché la pompa inizi a erogare acqua. Assicurarsi che tutte le valvole di aspirazione e scarico siano quando la pompa è in funzione. Funzionamento della pompa con una valvola chiusa il sistema può causare danni alla pompa. Se il flusso avvia entro dieci minuti, arrestare il motore e determinarne la causa (vedere " Guida alla risoluzione dei problemi " ).
Posizionare la pompa il più vicino possibile alla piscina.
Fornire lo spazio necessario attorno e sotto la pompa per ulteriori ispe manutenzioni dell'unità.
La linea di aspirazione della pompa non deve essere più piccola della di pressione.
Tutte le tubazioni devono essere a tenuta d'aria.
Le filettature sulla pompa devono essere sigillate con nastro in teflon silicone, quando i raccordi della pompa sono avvitati. Stringere i racco della pompa solo quanto necessario per garantire una connessione sal. Una coppia eccessiva non è necessaria e può causare danni alla poi. Il peso della tubazione deve essere sostenuto in modo indipendente e sostenuto dalla pompa. Il motore della pompa deve essere collegato p tensione e la rotazione corrette, in conformità con lo schema elettrico. Tensione, fasi, assorbimento di ampere e cicli sono forniti sul targhetta della pompa.
Il cestello del filtro integrato nel serbatoio della pompa deve essere ispezionato e pulito a intervalli regolari. Questi cestelli del filtro sono da pulire. Rimuovere il coperchio del serbatoio per esporre il cestello filtro. Rimuovere il cestello e pulire. Ispezionare l'anello di tenuta del coperchio, se danneggiato, sostituire. Sostituire il cestello del filtro e reinstallare il coperchio. Serrare solo a mano.
Se la piscina è disattivata fino alla prossima stagione, è necessario prestare attenzione a proteggere la parte della pompa da eventuali da Svuotare completamente rimuovendo il tappo di scarico fornito sul fondo del serbatoio della pompa. Non sostituire il tappo, ma conservarlo nel
cestello del filtro per l'inverno. Un'alternativa è rimuovere la pompa e conservarla al chiuso in un luogo caldo e asciutto.
Se la pompa viene utilizzata con acqua di mare è necessario sciacqu con acqua pulita. Si consiglia inoltre di sostituire le guarnizioni prima prossima stagione.
È anche possibile lasciare intatti la parte umida della pompa e le tut e rimuovere e conservare solo il gruppo motore e girante. In questo rimuovere le viti del motore dal serbatoio. Proteggere le rimanenti par della pompa collegate al sistema, da un accumulo. in su di liquido d pioggia e neve.
Quando si attiva nuovamente la pompa, invertire la procedura precede Sostituire l'O-ring del corpo tra il serbatoio e la piastra posteriore se danneggiato. Installare il tappo di scarico. Controllare il libero movimen dell'albero della pompa. Adescare la pompa come sopra e controllare rotazione della albero della pompa.
Troubleshooting Guide
| GUIDA ALLA RISOLUZIONE DEI PROBLEMI | ||
| SINTOMI | PROBABILI CAUSE | AZIONE RACCOMANDATA |
| 1.La pompa non si adesca | 1a.Perdita d'aria di aspirazione | Assicurarsi che l'acqua nella piscina sia abbastanza alta da poter fluire attraverso lo skimr Assicurarsi che l'anello di tenu del coperchio sia pulito e posizionato correttamente Stringere a mano il coperchio serbatoio saldamente Stringere tutti i tubi e i racco sull'aspirazione della pompa Rimuovere e sostituire laguarnizione della pompa |
| 1b.Non c'è acqua nella pompa | Assicurarsi che il serbatoio de pompa sia pieno d'acqua | |
| 1c.Valvole chiuse linee bloccate | Aprire tutte le valvole nel sistemaPulire lo skimmer e il cestello filtro della pompaAprire la pompa e verificare eventuali intasamenti | |
| 2.II motore non gira | 2a.Mancanza di alimentazione al motore | Controllare che tutti gli interruttori di alimentazione siano accesiAssicurarsi che il fusibile o l'interruttore automatico siano impostati correttamenteIl timer è impostato correttamente?Controllare il timer per il cor funzionamentoControllare il cablaggio del motore ai terminali |
| 2b.Pompa bloccata | Con l'alimentazione spenta, girare l'albero: dovrebbe girare liberamente. In caso contrario, l'elettricista dovrebbe smontare e riparare | |
| 3.Basso flusso | 3a.Filtro sporco | Filtro controlavaggio quando la pressione del filtro è “alta” |
| 3b.Cestello dello skimmer sporco | Pulite i cestelli dello skimmer del filtro della pompa | |
| 3c.Perdita d'aria di | (Vedi problema 1) | |
| aspirazione | ||
| 3d.Valvole chiuse linee bloccate | (Vedi problema 1) | |
| 4.II motore è surriscaldato | Questi motori saranno "caldi" altatto. Tuttavia, ciònormale, sono progettati in questo modo. Il dispositivo di protezione termica dal sovraccarico funzionerà per spegnerli in caso sovraccarico o problema di alta temperatura.Il calore eccessivo può essere causat da:4a.Tensione bassa o errata. | Cablaggio da correggere da parte di un elettricista autorizzato. |
| 4b.Installato alla luce diretta del sole. | Proteggere il motore dai raggi solari | |
| 4c.Scarsa ventilazione | Non coprire o racchiudere il motore | |
| 5.Funzionamento rumoroso del motore | 5a.Cuscinetti difettosi | Chiedere a un elettricista di sostituire i cuscinetti del moto |
| 6.Funzionamento rumoroso della pompa | 6a. Perdita d'aria nella linea di aspirazione. Bolle nell'acqua che ritorna nella piscina all'ingresso | Riparare la perdita Controllare il tubo di aspirazio L'anello di tenuta del coperchi pulito? |
| 6b. Linea di aspirazione ostruita a causa di un'ostruzione o di un tubo sottodimensionato. Indicato dalla lettura del vuoto elevato all'aspirazione della pompa. | Chiedere al personale tecnico rimuovere l'ostruzione o aumentare le dimensioni del tubo di aspirazione. Assicurarsi che il cestello del filtro sia pulito Tutte le valvole di aspirazione sono completamente aperte? | |
| 6c. Corpi estranei (ghiaia, metallo, ecc.) nella girante della pompa | Chiedere all'elettricista di smontare la pompa e rimuove corpi estranei dalla girante | |
| 6d.Cavitazione | Migliorare le condizioni di aspirazione (ridurre l'altezza di aspirazione, ridurre il numero raccordi, aumentare le dimensioni del tubo) Aumentare la pressione di scarico e ridurre il flusso strozzando la valvola di scario | |
| 7.Protezione da sovraccarico del motore "kick out | 7a.Il motore è collegato in modo errato7b.Bassa tensione dovuta a cavo sottodimensionato o bassa tensione ingresso | Chiedere all'elettricista di controllare lo schema elettrico sul motoreChiedi all'elettricista di controllare con il voltmetro Aumentare la dimensione del cavo di alimentazione Segnalare la bassa tensione alimentazione alla compagnia elettrica La tensione del motore deve essere entro il 6% della tens sulla targa del motore |
| 8.La pompa perde | 8a.Le guarnizioni sono usurate | La guarnizione è una parte soggetta ad usura che deve essere cambiata occasionalmente. In particolare, la guarnizione deve essere cambiata più spesso se la pompa viene utilizzata con acqua di mare e non lavata acqua pulita quando viene scaricata. |
| NOTA: TUTTI I LAVORI ELETTRICI DEVONO ESSERE ESEGUIITI ELETTRICISTAAUTORIZZATO | ||
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
RAPPRESENTANTE CE: SHUNSHUN GmbH.
Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania
Tel: +49 1727041930 euvertreter@gmail.com
REP. DEL REGNO UNITO: Pooledas Group Ltd.
Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito Tel: 01772418127 pooledas123@gmail.com
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made in China
