GEBRUIKSAANWIJZING HT777 Vevor
 | Waarschuwing-Om het risico op letsel te verminderen, moet gebruiker de handleiding zorgvuldig lezen. |
 | Dit product valt onder de bepalingen van de Europese richtli 2012/19/EG. Het symbool met een doorgestreepte afvalcontain geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten zodanig gemarkeerd zijn, mogen niet met het normale huisvu worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht |
SAFETY INSTRUCTIONS
WAARSCHUWING
De installatie moet gebeuren volgens het normale vermogen aangegeve op het label.
De stroomsterkte mag op geen enkel moment de waarde overschrijder op het etiket staat aangegeven.
Het wordt aanbevolen dat u een door de staat geregistreerde elektrici- raadpleegt.
Plaats de pomp in een droge ruimte met goede ventilatie.
De omgevingstemperatuur mag niet hoger zijn dan 40
De pompen zijn alleen geschikt voor rotatie tegen de klok in, gezien de pompzijde.
Driefasige motoren kunnen in beide richtingen draaien. Als u een van kabels op een briefasige motor verwisselt, wordt de rotatie omgekeerd. Start even, of stoot tegen de motor zonder water in de tank, om de van de pompas te controleren.
Sluit de elektriciteit af bij de bron voordat u de elektrische aansluiting loskoppelt. Nieuwere werkzaamheden aan de pomp zonder er zeker va zijn dat de stroom is uitgeschakeld.
Dit apparaat is niet bedoeld voor gebruik door personen, inclusief kind met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gel
aan ervaring en kennis, tenzij zij onder toezicht staan of instructies h gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Er moet toezicht worden gehouden op kinderen om ervoor te zorgen niet met het apparaat spelen.
| 1. Kunststof deksel | 12, schroef | 23、Bloemenmat | 34, Stato r | 45, schede |
| 2、0-ringen | 13. Verspreider | 24, Lager | 35, Chassis | 46, aansluitblok |
| 3. Filteren | 14. Waaier | 25, schroef | 36, veerring | 47, voor de mond |
| 4, Watermoer | 15, Machinale zee | 26, de basis | 37, Achterinham | 48, moer |
| 5、0-ring | 16、0-ring | 27, schroef | 38,Schroef w | 49, Het netsnoer |
| 6, schroef | 17 , beugelinham | 28, platte was | 39、F l bij was r | 50, schroef |
| 7. Lentewas r | 18, platte ring | 29, schroef | 40、Lentewas r | 51, condensator |
| 8, platte ring | 19、N ut | 30、Vette was i | 41, ventilator | 52, Lijn snel indrukken |
| 9, Pompbodr | 20, tegen hydrosfeer | 31, schacht | 42, schachtkaart | 53, schroef |
| 10、0-ring | 21, voorkant | 32, Rotor | 43,ventilatorafdekking | 54, Aansluitafdekking |
| 11. Behuizing | 22, Rattenwas r | 33, Lager | 44, schroef | 55, schroef |
SPECIFICATION PARAMETER
| Model | HT776 | HT777 |
| Invoer | AC220-240V 50Hz | |
| maximum kracht | 1,5 pk | 2,0 pk |
| Qmax | 100 GPM | 1 15 GPM |
| H max | 1 5 M | 15 M |
| Maximale zuigkracht | 2 m | 2 m |
| Bedrijfstemperatuur _ | 0- 5 0°C ( 32-122°F ) | |
| Slangverbinding _ | 1,5" NPT binnendraad/2,5" NPTbuitendraadaansluiting | |
| Inlaat/uitlaat kaliber | G2-1/4" | |
INSTALLATION INSTRUCTIONS
Elektrische voeding:Eenfasig 220 - 240VAC, 50Hz.
Driefasig 380 - 400VAC, 50Hz
De pomp moet worden geïnstalleerd op een plaats waar de klemmenl gemakkelijk toegankelijk is.
De pomp moet door middel van bouten op een vaste en stevige ondergrond worden gemonteerd.
Klasse 1-apparaten moeten permanent worden aangesloten op vaste bedrading
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of een vergelijkbaar gekwalificeerd persoon gevaar te voorkomen.
De vierkante afmeting van de kabel mag niet worden verkleind.
De kabels moeten minimaal van het type H07RN-F zijn en volledig m aarde verbonden zijn.
Zorg ervoor dat de kabelwartel volledig is vastgedraaid .
De pomp moet worden beschermd door een zekering
Er moet een geschikte aardlekschakelaar met een nominale reststroom van niet meer dan 30 mA en met een onderbrekingsafstand van mini mm op de aardaansluiting worden geïnstalleerd om de pomp van het
elektriciteitsnet te scheiden .
Sluit de externe aardschroef op de motor aan op externe apparatuur Als de pomp in een beschermd gebied eromheen wordt geïnstalleerd, moet deze worden gebouwd in overeenstemming met VDE0100 clausul 49D.

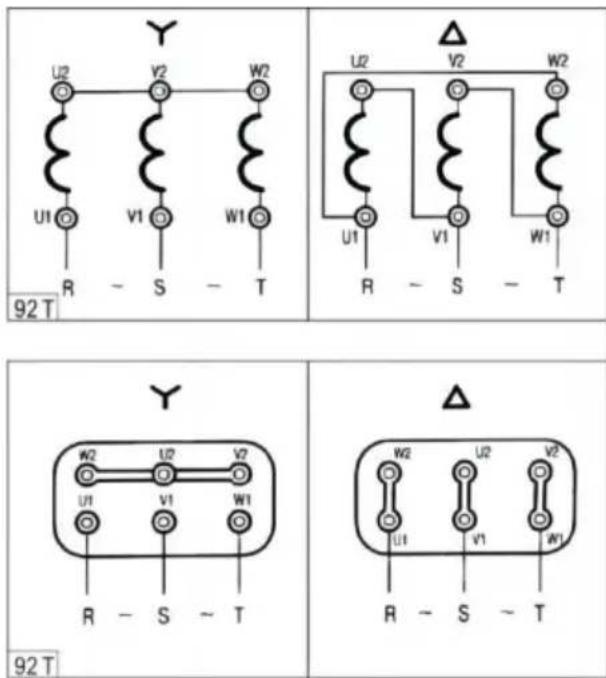

Aansluitschema voor briefasemotoren:
Vul de pomptank met water voordat u start. Dit kunt u doen via het tankdeksel. De LIQUIDUS-pompen zuigen zichzelf aan, op voorwaarde de pomptank gevuld is met water. Mocht u deze vloeistof per ongelul de tank verliezen of door opzettelijk af te tappen, dan is het noodzal om hem bij te vullen voordat u begint.
Hoge zuighoogten of lange zuigleidingen vergen extra tijd en verminde de prestaties van de pomp. Mocht u problemen ondervinden, raadpleeg dan de “ Handleiding voor probleemoplossing ” .
Het verpompte water koelt af en smeert de afdichting. Als u de pom laat draaien, wordt de afdichting beschadigd. Houd altijd vloeistof in d'pomptank. Er is geen verdere smering van het pompuiteinde nodig.
Nadat de pomptank met water is gevuld en de motor is gestart, wac enkele ogenblikken totdat de pomp water begint te leveren. Zorg ervo dat alle aanzuig- en afvoerkleppen open zijn wanneer de pomp draait.
pomp bedienen met een gesloten klep in het systeem kan schade aan pomp veroorzaken. Als de stroom niet binnen tien minuten op gang k stop dan de motor en stel de oorzaak vast (zie "Handleiding voor probleemoplossing").
Plaats de pomp zo dicht mogelijk bij het zwembad.
Zorg voor de nodige ruimte rond en onder de pomp voor verdere ins en onderhoud van de unit.
De zuigleiding van de pomp mag niet kleiner zijn dan de drukleiding. Alle leidingen moeten luchtdicht zijn .
De schroefdraden op de pomp moeten worden afgedicht met teflontape siliconen wanneer de pompkoppelingen worden vastgeschroefd. Draai de pompkoppelingen slechts zoveel vast als nodig is om een goede verbinding te garanderen. Een te hoog koppel is niet nodig en kan sa aan de pomp veroorzaken.
Het gewicht van de leidingen moet onafhankelijk worden ondersteund niet door de pomp worden gedragen. De pompmotor moet worden aangesloten op de juiste spanning en rotatie, in overeenstemming met bedradingsschema. Spanning, fasen, stroomverbruik en cycli staan vermeld op de typeplaatje van de pomp.
De zeefmand die in de pomptank is ingebouwd, moet regelmatig word geïnspecteerd en gereinigd. Deze zeefmanden zijn gemakkelijk schoon maken. Verwijder het tankdeksel om de zeefmand bloot te leggen.
Verwijder de mand en maak hem schoon. Inspecteer de o-ring van h deksel, indien beschadigd Vervang de zeefmand en plaats het deksel Alleen met de hand aandraaien.
Als uw zwembad tot volgend seizoen wordt uitgeschakeld, moet u erv zorgen dat het pompgedeelte tegen beschadiging wordt beschermd. La het geheel leeglopen door de aftapplug aan de onderkant van de pomptank te verwijderen. Vervang de plug niet, maar bewaar hem in zeefmand voor de winter. Een alternatief is om de pomp te verwijde binnen op een warme, droge plaats op te slaan.
Als de pomp met zeewater wordt gebruikt, is het noodzakelijk om de schoon water door te spoelen. We raden ook aan om de afdichtinger het volgende seizoen te vervangen.
Het is ook mogelijk om het natte uiteinde en de leidingen van de po intact te laten en alleen de motor en waaierconstructie te verwijderen te slaan. Verwijder in dit geval de schroeven van de motor naar de Bescherm de resterende pomponderdelen die aan het systeem zijn bevestigd, tegen een constructie vloeistof uit regen en sneeuw .
Wanneer u de pomp opnieuw inschakelt, voert u bovenstaande proced in omgekeerde volgorde uit. Vervang de O-ring tussen de tank en de achterplaat als deze beschadigd is. Installeer de aftapplug. Controleer de pompas vrij kan bewegen. Vul de pomp zoals hierboven en contro de rotatie van de pomp. pomp schacht.
Troubleshooting Guide
| GIDS VOOR PROBLEEMOPLOSSING | ||
| SYMPTOMEN | WAARSCHIJNLIJKE OORZAKEN | AANGERADEN ACTIE |
| 1. De pomp zuigt niet aan | 1a. Zuigluchtlek | Zorg ervoor dat het water in het zwembad hoog genoeg staat om door de skimmer te stromenZorg ervoor dat o O-ring van het deksel schoon is en op de juiste manier is geplaatsDraai het tankdeksel met de hand stevig vastDraai alle leidingen en verbindingen bij het aanzuigen van de pomp vast Verwijder en vervang de pompafdichting |
| 1b.Geen water in de pomp | Zorg ervoor dat opomptank vol water is | |
| 1c.Gesloten kleppen of geblokkeerde leidingen | Open alle kleppen in het systeem Reinig de skimme en de zeefmand van de pomp Open de pomp e controleer op verstopping | |
| 2. Motor draait niet | 2a.Geen stroom naar de motor | Controleer of alle stroomschakelaars zijn ingeschakel Zorg ervoor dat zekering of stroomonderbreker correct is ingesteld Timer goed ingesteld? Controleer de timer op juiste werkingControleer de motorbedrading op de klemmen |
| 2b.Pomp vastgelopen | Als de stroom is uitgeschakeld, moet u de as draaien. Deze moet vrij kunnen draaien. Als dit n het geval is, moe een elektricien demonteren en repareren | |
| 3. Lage stroom | 3a.Vuil filter | Terugspoelfilter wanneer de filterdruk “hoog” is |
| 3b.Vuile skimmermand | Reinig de zeefmanden van de skimmer en d pomp | |
| 3c. Zuigluchtlek | (Zie probleem 1) | |
| 3d.Gesloten kleppen of geblokkeerde leidingen | (Zie probleem 1) | |
| 4. De motor wordt heet | Deze motoren voelen warm aan. Dit is ech normaal, ze zijn zo ontworpen. De thermische overbelastingsbeveiliging schakelt ze uit al er sprake is van overbelasting of een probleem met hoge temperaturen. Overmatige hitte kan worden veroorzaakt door: 4a. Lage of onjuiste spanning. | Bedrading moet worden gecorrigeerd door een erkende elektricien. |
| 4b.Geïnstalleerd in direct zonlicht. | Bescherm de motor tegen zonnestralen | |
| 4c.Slechte ventilatie | De motor niet afdekken of omsluiten | |
| 5. Lawaaierige werking va de motor | 5a.Slechte lagers | Vraag een elektricien om de lagers in de mot te vervangen |
| 6. Lawaaierige werking va de pomp | 6a. Luchtlek in de aanzuigleiding. Bellen in het water keren terug naar het zwembad bij de inlaa | Repareer lekkage Controleer de zuigleiding Is de O-ring van het deksel schoon? |
| 6b. Beperkte zuigleiding vanwege verstopping of te kleine leiding. Aangegeven door hoge vacuümwaardebij aanzuiging van de pomp. | Laat een monteur de verstopping verwijderen of de zuigleiding groter maken. Zorg ervoor dat ozeefmand schoon isZijn alle zuigkleppen volledig geopend? | |
| 6c. Vreemde deeltjes (grind, metaal enz.) i de pompwaaier | Vraag een elektricien om de pomp te demonteren en vreemde voorwerpen uit de waaier te verwijderen | |
| 6d. Cavitatie | Verbeter de zuigomstandighed en (verminder de zuighoogte, verminder het aantal fittingen, vergroot de buismaat)Verhoog de persdruk en verminder de stroom door de persklep te smoren | |
| 7.Motoroverbelastingsbeveiliging “kick-out” | 7a.Motor is niet goed aangesloten | Vraag een elektricien om het bedradingsschema op de motor te controleren |
| 7b.Lage spanningvanwege te kleine draad of lageinkomende spanning | Vraag eenelektricien om dit te controleren met de voltmeterVergroot de voedingsdraadMeld een lagevoedingsspanning bij hetenergiebedrijfDe spanning van de motor moet binnen 6% van dspanning op hettypeplaatje van de motor liggen | |
| 8. Pomp lekt | 8a.Afdichtingen zijn versleten | De afdichting is een slijtageonderdeel dat af en toe mo worden vervangen. De afdichting moet vooral vaker worden vervangen als de pomp won gebruikt met zeewater en niet wordt gespoeld met schoon water wanneer deze wordt afgetapt |
| OPMERKING: ALLE ELEKTRISCHE WERKZAAMHEDEN MOETEN WORDEN UITGEVOERD DOOR EEN ERKENDE ELEKTRICIEN | ||
