LG-022 - Verricello elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sollevatore per cartongesso (argano manuale)
Marca	Vevor
Modello	LG-022
Carico massimo	150 lb (68 kg)
Altezza di sollevamento massima	4860 mm (4,86 m)
Altezza di sollevamento minima	1910 mm (1,91 m)
Peso netto	40 kg
Dimensioni (L x P x A)	1320 x 1360 x 1910 mm
Materiale	Acciaio
Tipo di comando	Manuale (volante e leva del freno)
Funzione di inclinazione	Sì, per pannelli inclinati
Stabilizzatori regolabili	Sì, 3 posizioni (ripiegato, 53 cm, 84 cm)
Ruote	Sì, con freno di retromarcia
Garanzia	Elettronica (certificato disponibile su www.vevor.com/support)
Manutenzione	Ispezionare prima di ogni utilizzo; mantenere il tamburo del freno pulito e asciutto; lasciare raggiungere la temperatura ambiente dopo un cambiamento di temperatura
Sicurezza	Indossare un casco; non superare il carico massimo; verificare il bloccaggio dei bracci; mantenere libera l'area di lavoro
Ricambi	Culla, bracci di supporto, stabilizzatori, maniglia, ganci di supporto – disponibili presso il produttore
Riparabilità	Assistenza tecnica tramite www.vevor.com/support; pezzi sostituibili
Informazioni generali	Prodotto da Shanghaimuxinmuyeyouxiangongsi (Shanghai, Cina); importato negli Stati Uniti da Sanven Technology Ltd.

Domande frequenti - LG-022 Vevor

Qual è il carico massimo del sollevatore Vevor LG-022?

Il carico massimo è di 150 lb (68 kg). Non superare mai questo limite.

Come assemblare la base del sollevatore?

Posizionare la base a terra, premere l'anello di bloccaggio e ruotare le gambe anteriori verso l'esterno finché l'anello non si inserisce nel foro. Quindi, posizionare il telaio sugli angoli a V e abbassarlo di circa 2,5 cm.

Come dispiegare l'argano?

Tenere il volante, sollevare la leva del freno, tirare l'argano completamente verso l'esterno, rilasciare il freno, quindi spingere leggermente l'argano all'indietro per farlo innestare nel braccio di bloccaggio.

Quali sono le regolazioni degli stabilizzatori?

Gli stabilizzatori possono essere regolati su tre posizioni: ripiegato, esteso di 53 cm o 84 cm. Tirare il perno di bloccaggio per regolarli.

Posso sollevare più di un pannello alla volta?

No, non sollevare mai più di un pannello alla volta per evitare qualsiasi rischio di squilibrio o sovraccarico.

Come mantenere il sollevatore?

Ispezionare l'apparecchio prima di ogni utilizzo. Assicurarsi che il tamburo del freno sia pulito e asciutto. Se il sollevatore è passato da una stanza fredda a una calda, lasciarlo raggiungere la temperatura ambiente per evitare la condensa.

Cosa fare se il freno non funziona correttamente?

Verificare che il tamburo del freno sia pulito e asciutto. Se il problema persiste, contattare l'assistenza tecnica tramite www.vevor.com/support.

Come riporre il sollevatore dopo l'uso?

Ripiegare completamente gli stabilizzatori, inserire i ganci di supporto, rimuovere i bracci di supporto, quindi abbassare l'argano ruotando il braccio di bloccaggio in senso antiorario. Ripiegare le gambe anteriori e riporre l'apparecchio in un luogo asciutto.

Che tipo di pannelli si possono sollevare?

Il sollevatore è progettato per pannelli di cartongesso e pannelli simili fino a 122x488 cm. Non utilizzarlo per altri oggetti.

Dove trovare i pezzi di ricambio?

I ricambi sono disponibili presso il produttore. Per qualsiasi richiesta, visitare www.vevor.com/support e utilizzare il certificato di garanzia elettronico.

MANUALE UTENTE LG-022 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SOLLEVATORE PER CARTONGESSO E PANNELLI

MODELLO: LG-021/LG-022

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CARTONGESSO E PANNELLI

PARANCO

MODELLO: LG-021/LG-022

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

Modello	Modello LG-021	Modello LG-022
Carico massimo (libbre)	150	150
Altezza massima di	3350	4860
sollevamento: Altezza minima	1420	1910
di sollevamento:	36	40
Peso netto: Dimensioni del prodotto (mm)	1360*1320*1420	Dimensioni: 1320*1360*1910

ELENCO DEI PEZZI

Per sfruttare al meglio il tuo nuovo sollevatore per cartongesso, ti preghiamo di leggere attentamente queste istruzioni e le istruzioni di sicurezza allegate prima dell'uso.

Si prega inoltre di conservare le istruzioni nel caso in cui sia necessario consultarle in un secondo momento.

data successiva.

Una persona può sollevare una tavola di copertura con una dimensione fino a 122x488 cm utilizzando il sollevatore per cartongesso senza alcun aiuto aggiuntivo. Il pannello di rivestimento può essere sollevato al massimo di 335 cm dal pavimento ai soffitti piani, inclinati pareti o altri muri quando si utilizza la funzione di inclinazione.

La culla del sollevatore per cartongesso può essere abbassata fino a 138 cm dal pavimento in modo che sia facile caricarci sopra una tavola. Il sollevatore per cartongesso può tollerare carichi fino a 68 kg.

Le presenti istruzioni descrivono come montare, utilizzare e manutenere l'elevatore per cartongesso.

e smontato per il trasporto e lo stoccaggio. Si prega di leggere queste istruzioni attentamente prima di utilizzare il sollevatore per cartongesso per la prima volta.

- Leggere SEMPRE le istruzioni prima dell'uso e osservare tutte le avvertenze. • Ispezionare SEMPRE il sollevatore per cartongesso il giorno prima dell'uso e prestare attenzione alle condizioni del filo.

- Lasciare SEMPRE che il sollevatore per cartongesso raggiunga la temperatura ambiente prima dell'uso. Se si sposta l'elevatore per cartongesso da una stanza fredda a una calda;

potrebbe formarsi condensa, che potrebbe compromettere il funzionamento del freno!

Controllare che il tamburo del freno sia pulito e asciutto prima dell'uso.

NON utilizzare MAI il sollevatore per cartongesso a meno che entrambi i bracci non siano fissati con la linguetta di blocco.

- Mantenere SEMPRE l'area di lavoro libera da ostacoli. • Indossare

SEMPRE un casco quando si utilizza il sollevatore per cartongesso.

Prestare SEMPRE attenzione agli ostacoli sopra l'elevatore per cartongesso durante il sollevamento delle tavole.

- NON utilizzare MAI il sollevatore per cartongesso per sollevare oggetti diversi da cartongesso e simili.

NON sollevare MAI più di una tavola alla volta. Non sollevare mai più di 68 kg.

OPERAZIONE

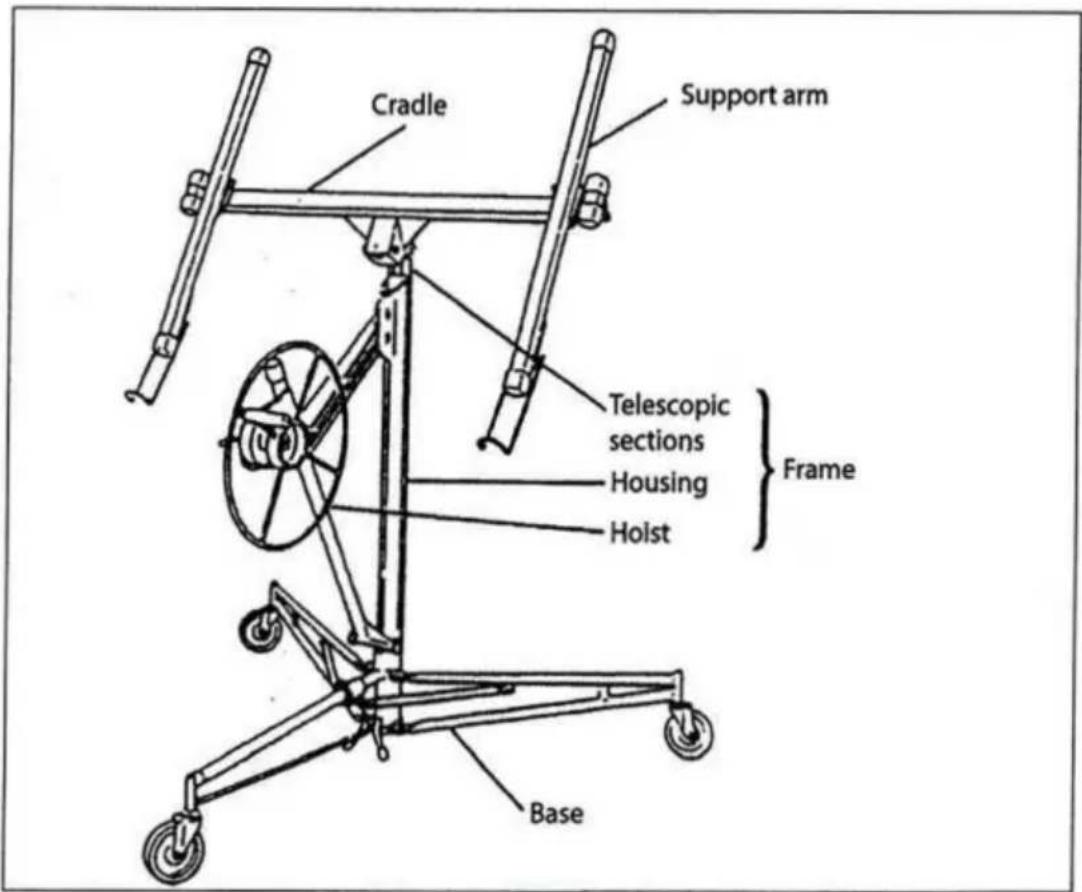

Parti

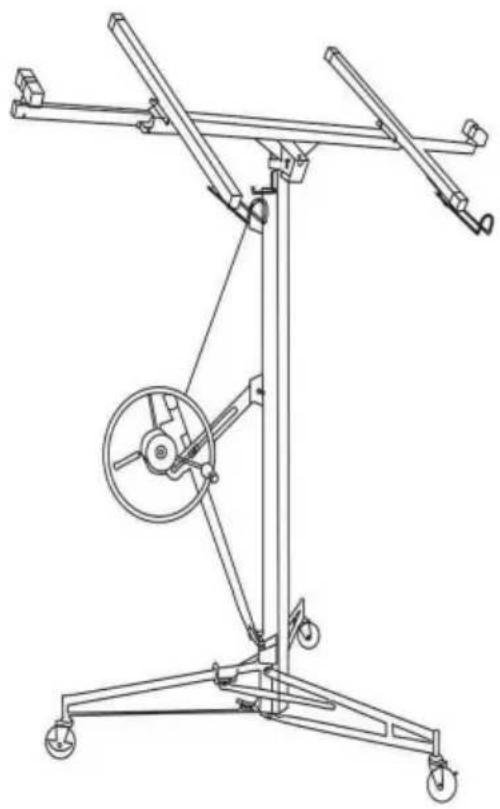

L'elevatore per cartongesso viene fornito in parti che devono essere assemblate prima dell'uso:

- Base

• Telaio comprensivo di paranco e sezioni telescopiche da 11 piedi (123 cm)/16 piedi (175 cm)
• Culla senza bracci di supporto rimovibili
• Due bracci di supporto

Istruzioni di montaggio

1. Preparare la base:

Posizionare la base sul pavimento in modo che poggi sulle ruote.

Premere l'anello di bloccaggio verso il basso. Tenere l'anello di bloccaggio verso il basso mentre si fanno oscillare le due zampe anteriori in modo che l'anello di bloccaggio si innesti nel foro nella parte inferiore del tubo. (Vedi figura 1).

Per evitare che la base rotoli all'indietro durante il montaggio, capovolgere e invertire il freno come mostrato.

Posizionare il telaio sui due angoli a V della base e abbassare il telaio di circa 2,5 cm finché non si fissa saldamente negli angoli.

1. Prima di continuare, assicurarsi che il telaio sia spinto completamente verso il basso e che sia sicuro negli angoli.

3. Fissare la maniglia al volantino per il paranco. Serrare il dado e quindi allentarlo leggermente in modo che il volantino ruoti liberamente.

1. Portare il paranco in posizione di lavoro: tenere fermo il volantino e la leva del freno come mostrato nella Figura 2.

Ruotare leggermente il volantino in avanti mentre si solleva la leva del freno per rilasciare il freno.

Sollevare completamente la leva del freno. Afferrare il montante tramite il paranco e tenere la leva del freno con il pollice. (Vedi Figura 3).

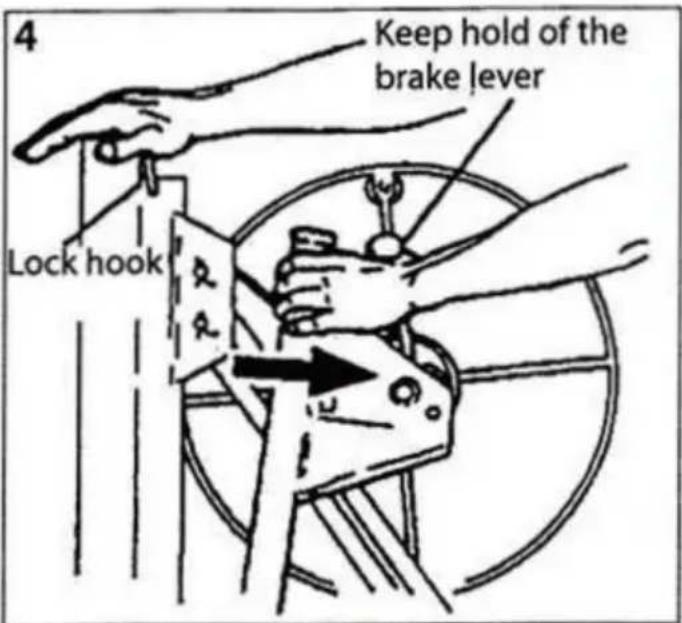

Una volta estratto completamente il paranco (lontano dal telaio), rilasciare la leva del freno e allontanare il gancio di bloccaggio in modo che non si sposti più.

Mantiene le sezioni telescopiche all'interno del telaio.

Posizionare la mano destra sulla parte superiore del telaio. Continuare a tenere la leva del freno per evitare che il cavo si ritragga e tirare il paranco verso di sé. (Vedi Figura 4).

1. Premere delicatamente il paranco verso il telaio. Ciò consente al braccio di bloccaggio di agganciarsi al paranco e di tenerlo completamente fuori. (Vedi Figura 5).

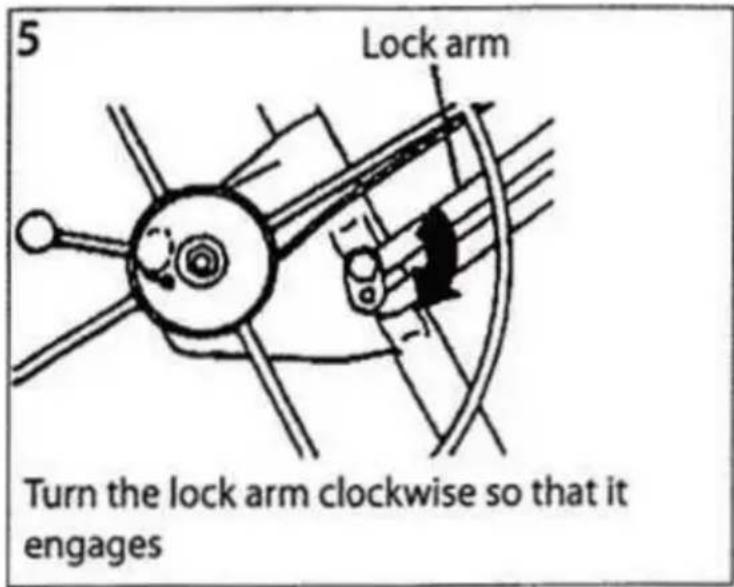

IMPORTANTE! Prima di procedere, assicurarsi che il braccio di bloccaggio sia innestato correttamente, ovvero che sia ruotato il più possibile in senso orario.

ATTENZIONE! Per evitare incidenti, il braccio di bloccaggio deve essere completamente innestato quando il paranco viene estratto.

1. Fissare la culla al telaio (Figura 6):

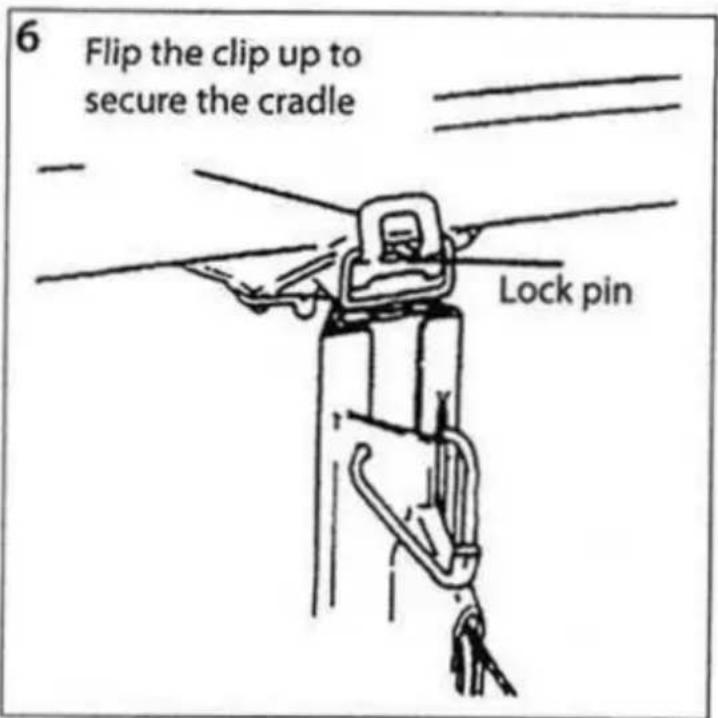

a. Inserire il montante della culla nell'apertura nella parte superiore del telaio. b. Fissare la culla al telaio premendo la clip verso l'alto sopra il perno di bloccaggio in modo che la culla sia ben stretta.

1. Fissare i bracci di supporto alla culla: NOTA! I bracci di supporto sono identici.

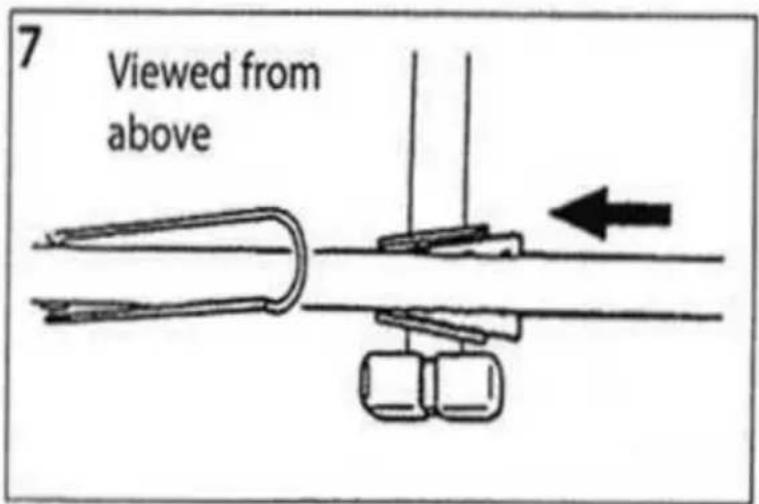

a. Spingere le piastre coniche sui bracci di supporto nelle prese coniche sulla culla. (Vedi figura 7).

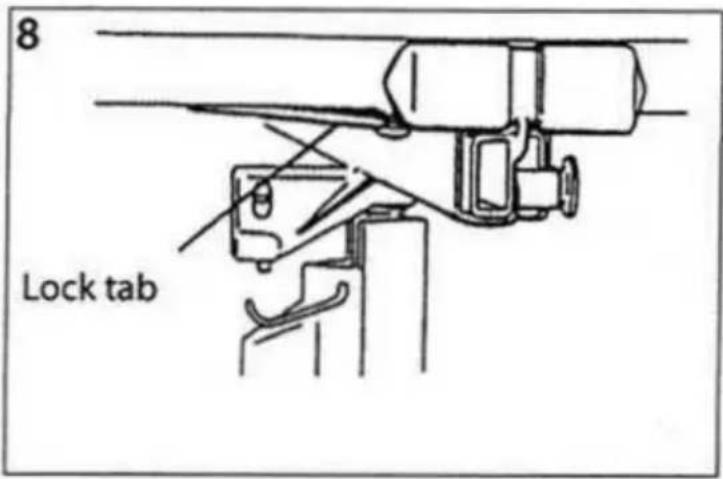

b. Spingere entrambi i bracci di supporto nelle prese fino a quando la linguetta di bloccaggio nella parte inferiore di ciascun braccio di supporto si innesta. (Vedi figura 8).

Parti operative

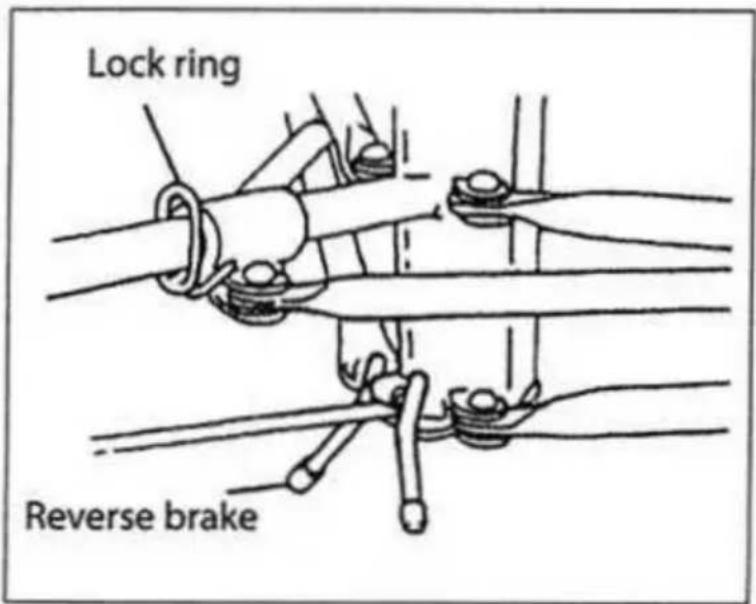

Anello di

bloccaggio Premere l'anello di bloccaggio verso il basso per rilasciare le due gambe anteriori in modo che possano essere ruotate verso l'esterno nella posizione di lavoro o nella posizione di stoccaggio. Una linguetta a molla si innesta in un foro nella parte inferiore del tubo per bloccare le gambe in posizione.

Freno di retromarcia

Abbassare il freno di retromarcia per evitare che la base rotoli all'indietro, oppure alzarlo per consentirle di muoversi liberamente.

Supporti I

supporti sui bracci di supporto possono essere estratti in modo che il sollevatore per cartongesso possa sostenere un pannello di rivestimento più grande.

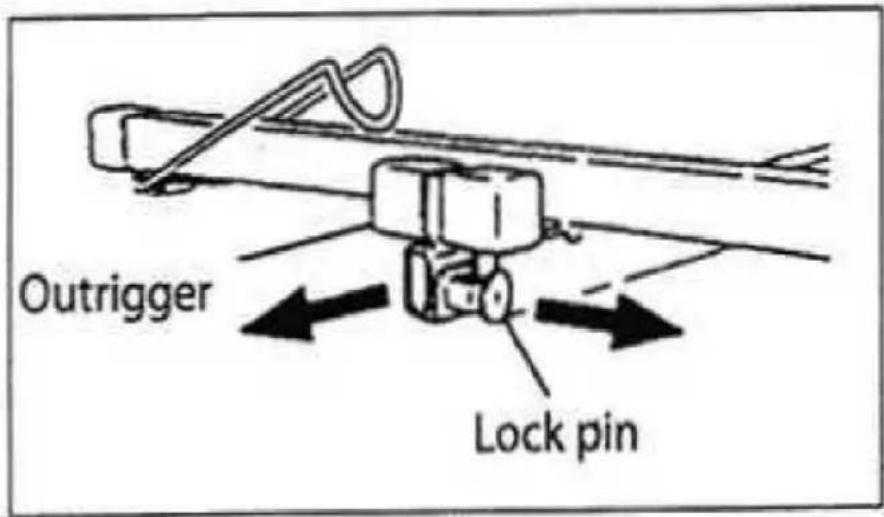

Tirare il perno di bloccaggio con la mano destra ed estrarre l'outrigger con la mano sinistra. Il perno di bloccaggio può fissare l'outrigger in una delle tre posizioni: ripiegato o esteso di 53 o 84 cm.

IMPORTANTE! Non caricare mai una tavola di copertura sulla culla e non utilizzare mai il

sollevatore se i perni di bloccaggio non sono innestati in una di queste tre posizioni o se gli stabilizzatori sono stati estratti per più di 84 cm.

Per evitare di danneggiare gli stabilizzatori, spingerli completamente dentro prima di trasportare o riporre il sollevatore per cartongesso.

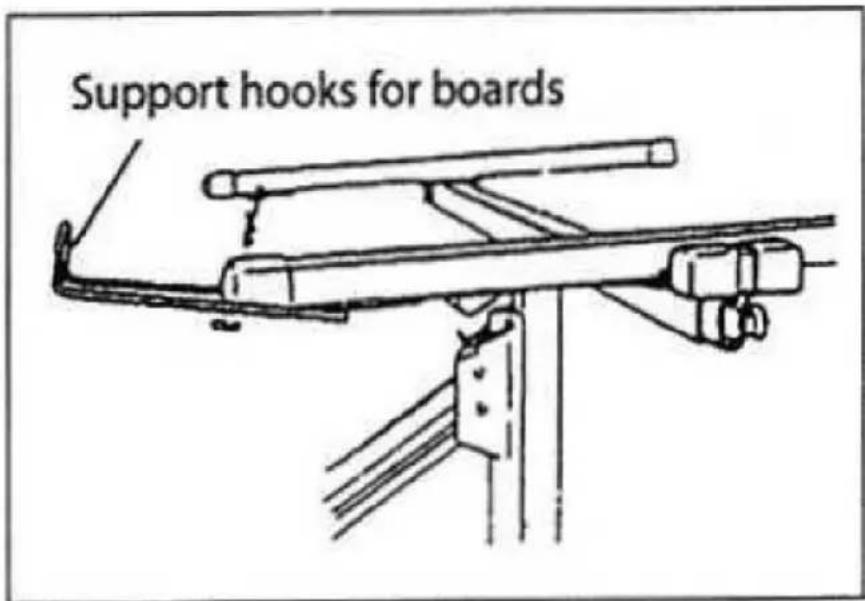

Ganci di supporto per assi Ruotare

i ganci di supporto su ciascun braccio di supporto per sostenere l'asse di copertura quando viene posizionata sulla base o quando la base è inclinata.

Per evitare di danneggiare i ganci di supporto, spingerli completamente prima di trasportare o riporre l'elevatore per cartongesso.

Braccio di bloccaggio

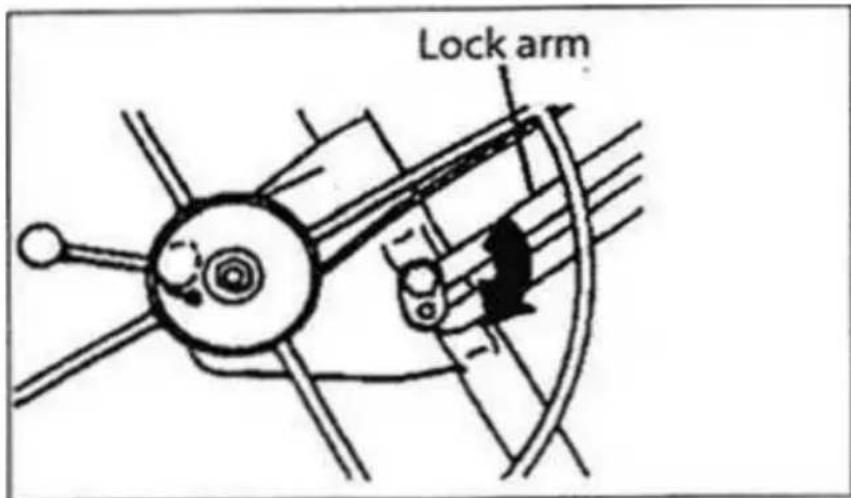

Il braccio di bloccaggio mantiene il paranco in posizione di lavoro (completamente esteso).

Per ripiegare il paranco verso il telaio (durante lo smontaggio o per il trasporto), ruotare il paranco in senso antiorario sollevando il braccio di bloccaggio. Quando si rimonta il sollevatore per cartongesso, estrarre completamente il paranco e quindi spingerlo leggermente indietro in modo che si innesti automaticamente con il braccio di bloccaggio.

Non serrare mai il dado sul braccio di bloccaggio, altrimenti non sarà possibile ripiegare il paranco per il trasporto e lo stoccaggio.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.
