LG-022 - Wciągarka elektryczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podnośnik do płyt gipsowo-kartonowych (wciągarka ręczna)
Marka	Vevor
Model	LG-022
Maksymalne obciążenie	150 lb (68 kg)
Maksymalna wysokość podnoszenia	4860 mm (4,86 m)
Minimalna wysokość podnoszenia	1910 mm (1,91 m)
Masa netto	40 kg
Wymiary (Dł x Szer x Wys)	1320 x 1360 x 1910 mm
Materiał	Stal
Rodzaj sterowania	Ręczne (koło zamachowe i dźwignia hamulca)
Funkcja pochylania	Tak, do paneli pochyłych
Regulowane stabilizatory	Tak, 3 pozycje (złożony, 53 cm, 84 cm)
Koła	Tak, z hamulcem biegu wstecznego
Gwarancja	Elektroniczna (certyfikat dostępny na www.vevor.com/support)
Konserwacja	Sprawdzać przed każdym użyciem; utrzymywać bęben hamulca w czystości i suchości; pozostawić do osiągnięcia temperatury otoczenia po zmianie temperatury
Bezpieczeństwo	Nosić kask; nie przekraczać maksymalnego obciążenia; sprawdzić blokadę ramion; utrzymywać czystość strefy roboczej
Części zamienne	Kołyska, ramiona podporowe, stabilizatory, uchwyt, haki podporowe – dostępne u producenta
Możliwość naprawy	Pomoc techniczna przez www.vevor.com/support; wymienne części
Informacje ogólne	Wyprodukowano przez Shanghaimuxinmuyeyouxiangongsi (Szanghaj, Chiny); importowane do USA przez Sanven Technology Ltd.

Często zadawane pytania - LG-022 Vevor

Jaka jest maksymalna ładowność podnośnika Vevor LG-022?

Maksymalne obciążenie wynosi 150 lb (68 kg). Nigdy nie przekraczać tej granicy.

Jak zmontować podstawę podnośnika?

Umieść podstawę na podłodze, naciśnij pierścień blokujący i obróć przednie nogi na zewnątrz, aż pierścień zablokuje się w otworze. Następnie umieść ramę na kątach V i opuść ją o około 2,5 cm.

Jak rozwinąć wciągarkę?

Przytrzymaj koło zamachowe, podnieś dźwignię hamulca, wyciągnij wciągarkę całkowicie na zewnątrz, zwolnij hamulec, a następnie delikatnie przesuń wciągarkę do tyłu, aby zablokowała się w ramieniu blokującym.

Jakie są ustawienia stabilizatorów?

Stabilizatory można ustawić w trzech pozycjach: złożony, rozłożony na 53 cm lub 84 cm. Pociągnij sworzeń blokujący, aby je wyregulować.

Czy mogę podnosić więcej niż jedną płytę na raz?

Nie, nigdy nie podnoś więcej niż jednej płyty na raz, aby uniknąć ryzyka utraty równowagi lub przeciążenia.

Jak konserwować podnośnik?

Sprawdź urządzenie przed każdym użyciem. Upewnij się, że bęben hamulca jest czysty i suchy. Jeśli podnośnik został przeniesiony z zimnego do ciepłego pomieszczenia, pozostaw go do osiągnięcia temperatury otoczenia, aby uniknąć kondensacji.

Co zrobić, jeśli hamulec nie działa prawidłowo?

Sprawdź, czy bęben hamulca jest czysty i suchy. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną przez www.vevor.com/support.

Jak schować podnośnik po użyciu?

Złóż całkowicie stabilizatory, wciśnij haki podporowe, usuń ramiona podporowe, a następnie opuść wciągarkę, obracając ramię blokujące w kierunku przeciwnym do ruchu wskazówek zegara. Złóż przednie nogi i przechowuj urządzenie w suchym miejscu.

Jaki rodzaj paneli można podnosić?

Podnośnik jest przeznaczony do płyt gipsowo-kartonowych i podobnych paneli o wymiarach do 122x488 cm. Nie używaj go do innych przedmiotów.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne u producenta. W przypadku zapytań odwiedź www.vevor.com/support i skorzystaj z elektronicznego certyfikatu gwarancyjnego.

INSTRUKCJA OBSŁUGI LG-022 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

WINDA DO PŁYT GIPSOWO-KARTONOWYCH I PANELI MODEL: LG-021/LG-022

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PŁYTY GIPSOWO-KARTONOWE I PANELE

WCIĄGNIK

MODEL: LG-021/LG-022

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

LISTA PARAMETRÓW

Model	LG-021	LG-022
Maksymalne obciążenie (funty)	150	150
Maksymalna wysokość	3350	4860
podnoszenia: Minimalna	1420	1910
wysokość	36	40
podnoszenia: Masa netto: Rozmiar produktu (mm)	1360*1320*1420	1320*1360*1910

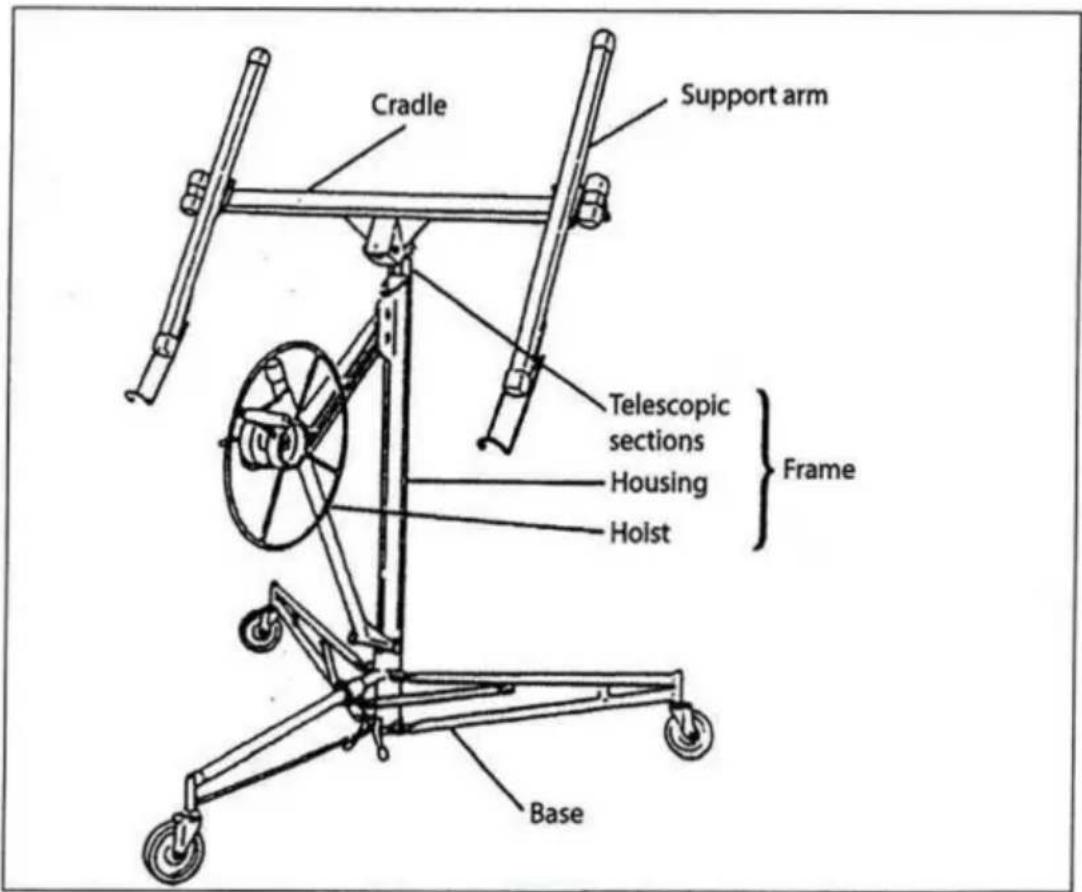

LISTA CZĘŚCI

BEZPIECZEŃSTWO I OSTRZEŻENIA

Aby w pełni wykorzystać zalety nowego podnośnika płyt gipsowo-kartonowych, przeczytaj poniższe informacje. Przed użyciem należy zapoznać się z instrukcją oraz załączonymi wskazówkami bezpieczeństwa.

Proszę również zachować instrukcję na wypadek, gdybyś potrzebował do niej wrócić w przyszłości.

późniejsza data.

Jedna osoba może podnieść deskę o wymiarach do 122x488 cm

używając podnośnika płyt gipsowo-kartonowych bez żadnej dodatkowej pomocy. Płyta pokrywająca można podnieść maksymalnie na wysokość 335 cm od podłogi do płaskich sufitów, pochyłych ścian lub innych ścian, gdy używana jest funkcja pochylania.

Kolebkę podnośnika do płyt gipsowo-kartonowych można obniżyć do wysokości 138 cm od podłogi tak, aby łatwo było na nią załadować płytę. Podnośnik do płyt gipsowo-kartonowych może tolerować obciążenie do 68 kg.

W niniejszej instrukcji opisano sposób montażu i użytkowania podnośnika do płyt gipsowo-kartonowych.

i zdemontowane do transportu i przechowywania. Przeczytaj tę instrukcję

Przed pierwszym użyciem podnośnika do płyt gipsowo-kartonowych należy dokładnie

sprawdzić, czy podnośnik jest sprawny. • ZAWSZE należy przeczytać instrukcję przed użyciem i przestrzegać

wszystkich ostrzeżeń. • ZAWSZE należy sprawdzić podnośnik do płyt gipsowo-kartonowych dzień przed użyciem i zwrócić uwagę na do stanu przewodu.

- ZAWSZE odczekaj, aż podkładka pod płytę gipsowo-kartonową osiągnie temperaturę pokojową przed użyciem.

Jeżeli przeniesiesz podnośnik do płyt gipsowo-kartonowych z zimnego pomieszczenia do ciepłego;

może tworzyć się kondensacja, która może mieć wpływ na działanie hamulca! • Przed użyciem sprawdź, czy bęben hamulcowy jest czysty i suchy. • NIGDY nie używaj podnośnika do

płyt gipsowo-kartonowych, jeśli oba ramiona nie są zabezpieczone

zakładka blokująca.

- ZAWSZE utrzymuj miejsce pracy wolne od przeszkód. • ZAWSZE zakładaj

kask podczas korzystania z podnośnika do płyt gipsowo-kartonowych.

ZAWSZE zwracaj uwagę na przeszkody znajdujące się nad podnośnikiem płyt gipsowo-kartonowych podczas podnoszenia desek.

- NIGDY nie używaj podnośnika do płyt gipsowo-kartonowych do podnoszenia przedmiotów innych niż:

płyty gipsowo-kartonowe i podobne.

NIGDY nie podnoś więcej niż jednej deski na raz. Nigdy nie podnoś więcej niż 68 kg.

DZIAŁANIE

Strony

Podnośnik do płyt gipsowo-kartonowych dostarczany jest w częściach, które wymagają samodzielnego montażu przed użyciem:

-Opierać

• Rama z podnośnikiem i sekcjami teleskopowymi o długości 11 stóp (123 cm)/16 stóp (175 cm)
• Kołyska bez wyjmowanych ramion podporowych • Dwa ramiona podporowe

Instrukcja montażu

1. Przygotuj podstawę:

Ustaw podstawę na podłodze tak, aby spoczywała na kółkach.

Naciśnij pierścień blokujący w dół. Przytrzymaj pierścień blokujący w dół, podczas gdy obracasz dwoma przednie nogi na zewnątrz tak, aby pierścień blokujący wszedł w otwór na dole rurka. (Zobacz rysunek 1).

Aby zapobiec cofaniu się podstawy podczas jej montażu, należy ją obrócić cofnij, wciśnij hamulec, jak pokazano.

Umieść ramę na dwóch kątownikach V na podstawie i opuść ramę około 2,5 cm, aż do momentu, gdy będzie mocno osadzony w kątach.

1. Przed kontynuowaniem upewnij się, że rama jest całkowicie wciśnięta i że jest bezpieczny w kątach.
2. Przymocuj uchwyt do koła zamachowego podnośnika. Dokręć nakrętkę i Następnie poluzować je lekko, tak aby koło zamachowe mogło się swobodnie obracać.
3. Przesuń podnośnik do pozycji roboczej: przytrzymaj koło zamachowe i hamulec dźwignię, jak pokazano na rysunku 2.

Aby zwolnić hamulec, lekko obróć pokrętło do przodu, podnosząc jednocześnie dźwignię hamulca. hamulec.

Podnieś dźwignię hamulca do góry. Chwyć kolumnę za podnośnik i przytrzymaj dźwignię hamulca kciukiem. (Zobacz rysunek 3).

Po całkowitym wysunięciu wciągnika (od ramy) zwolnij dźwignię hamulca i odchyl hak blokady, aby nie był już zablokowany.

utrzymuje sekcje teleskopowe wewnątrz ramy.

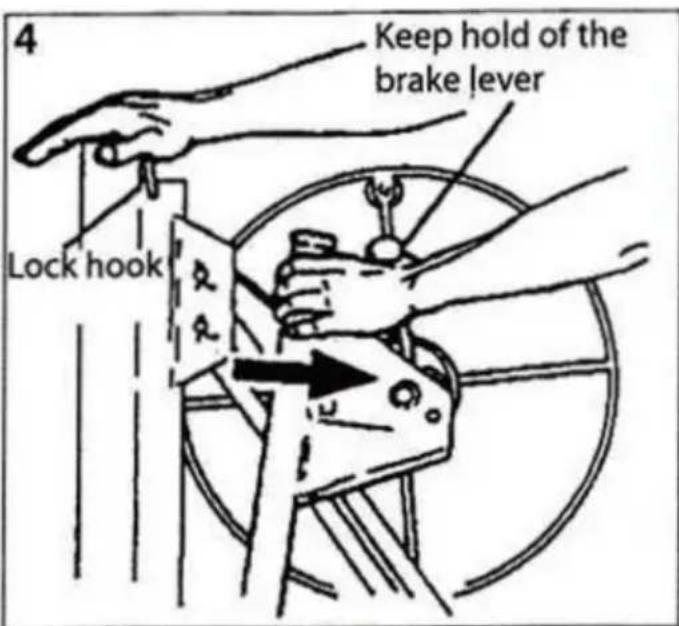

Umieść prawą rękę na górze ramy. Nadal trzymaj dźwignię hamulca, aby uniknąć cofnięcia się linki i pociągnij podnośnik w swoją stronę. (Zobacz rysunek 4).

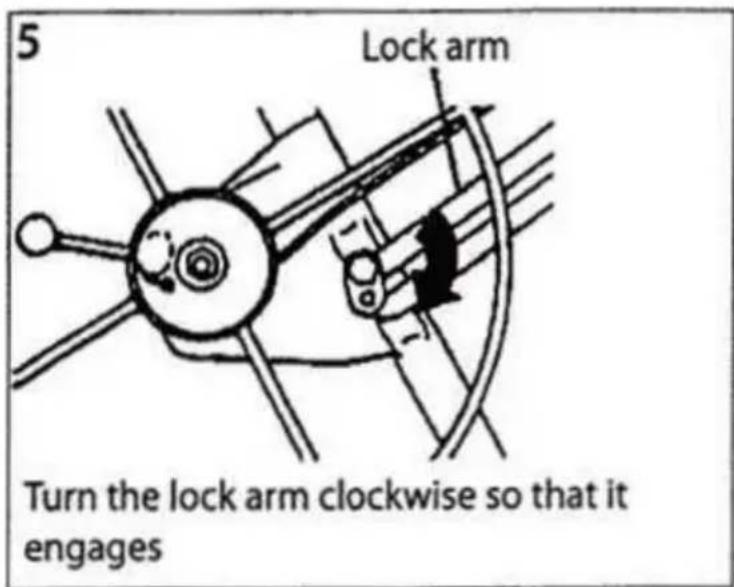

1. Delikatnie naciśnij podnośnik w kierunku ramy. Pozwala to na zaczepienie ramienia blokady o podnośnik i utrzymanie go całkowicie na zewnątrz. (Zobacz rysunek 5).

WAŻNE! Przed przystąpieniem do dalszych czynności upewnij się, że ramię blokady zostało prawidłowo zatrzaśnięte, tj. obrócone maksymalnie w kierunku zgodnym z ruchem wskazówek zegara. OSTRZEŻENIE! Aby uniknąć wypadku, ramię blokady musi być całkowicie zatrzaśnięte, gdy wciągnik jest wyciągany.

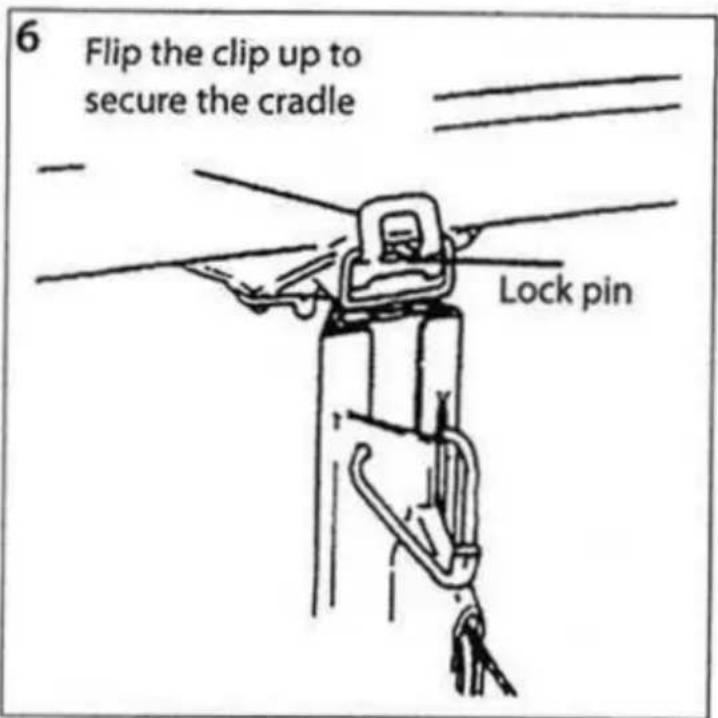

1. Przymocuj kołyskę do ramy (rysunek 6):

a. Włóż rozpórkę kołyski do otworu w górnej części ramy. b. Zabezpiecz kołyskę do ramy, naciskając zacisk na sworzeń blokujący, tak aby mocno zacisnąć kołyskę.

1. Przymocuj ramiona podporowe do kołyski: UWAGA! Ramiona podporowe są identyczne.

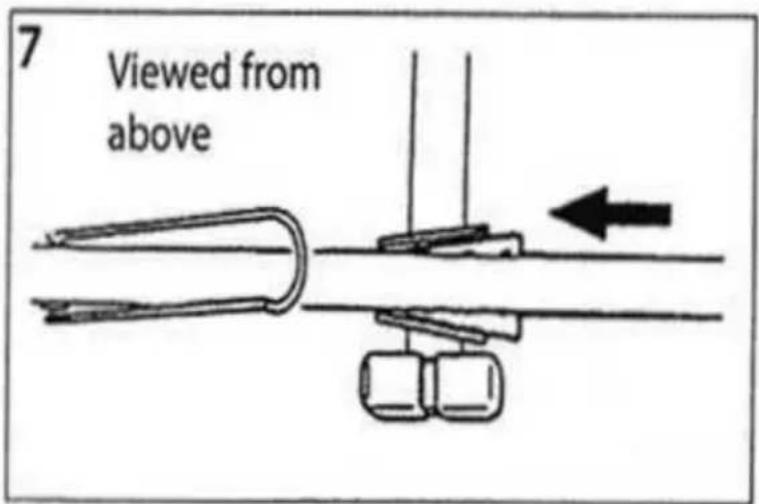

a. Wsuń stożkowe płytki na ramionach podporowych do stożkowych gniazd na kołysce. (Zobacz rysunek 7).

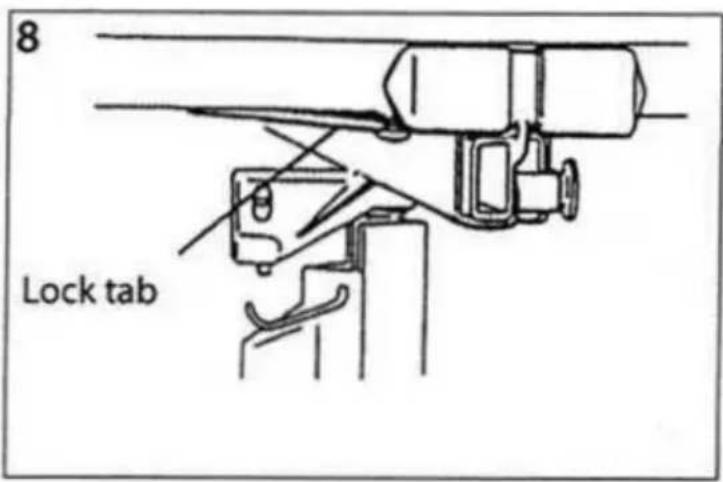

b. Wsuń oba ramiona podporowe w gniazda, aż do momentu zablokowania zatrzasku na dole każdego ramienia podporowego. (Zobacz rysunek 8).

Części operacyjne

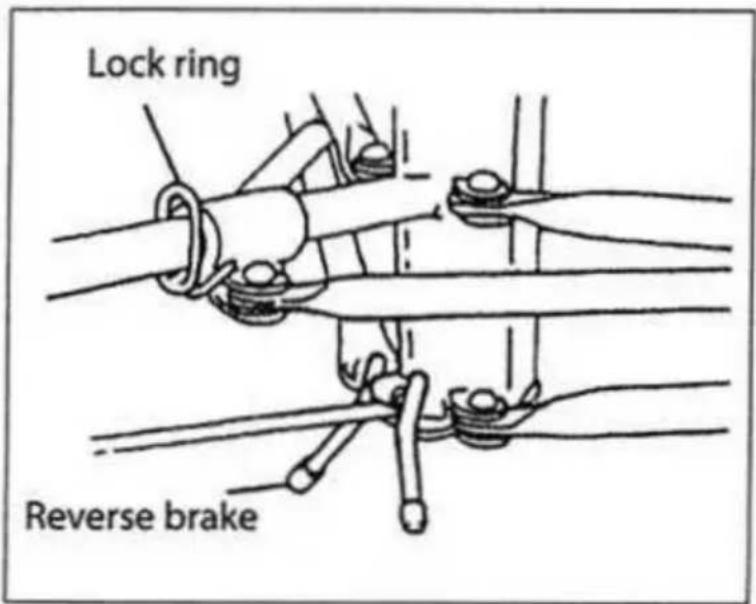

Pierścień blokujący

Naciśnij pierścień blokujący w dół, aby zwolnić dwie przednie nogi, dzięki czemu można je obrócić do pozycji roboczej lub do pozycji przechowywania. Sprężynowa zakładka wchodzi w otwór na dole rury, aby zablokować nogi w pozycji.

Przesuń hamulec wsteczny w dół, aby zapobiec toczeniu się podstawy do tyłu, lub przesuń go w górę, aby umożliwić jej swobodne poruszanie się.

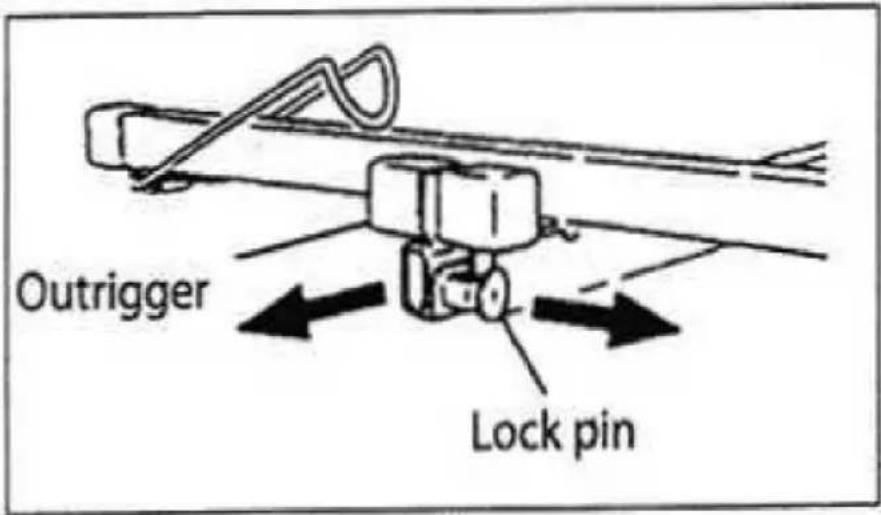

Podpory

Podpory na ramionach podporowych można wysunąć, tak aby podnośnik do płyt gipsowo-kartonowych mógł podeprzeć większą płytę osłonową.

Wyciągnij sworzeń blokujący prawą ręką i wyciągnij podporę lewą ręką. Sworzeń blokujący może zabezpieczyć podporę w jednej z trzech pozycji: złożonej lub rozłożonej o 53 lub 84 cm.

WAŻNE! Nigdy nie ładuj deski pokryciowej na kołyskę i nigdy nie używaj podnośnika, jeśli sworznie blokujące nie zatrzasnęły się w jednej z tych trzech pozycji lub jeśli wysięgniki zostały wysunięte na więcej niż 84 cm.

Aby uniknąć uszkodzenia podpór, przed transportem lub przechowywaniem podnośnika do płyt gipsowo-kartonowych należy je całkowicie wsunąć.

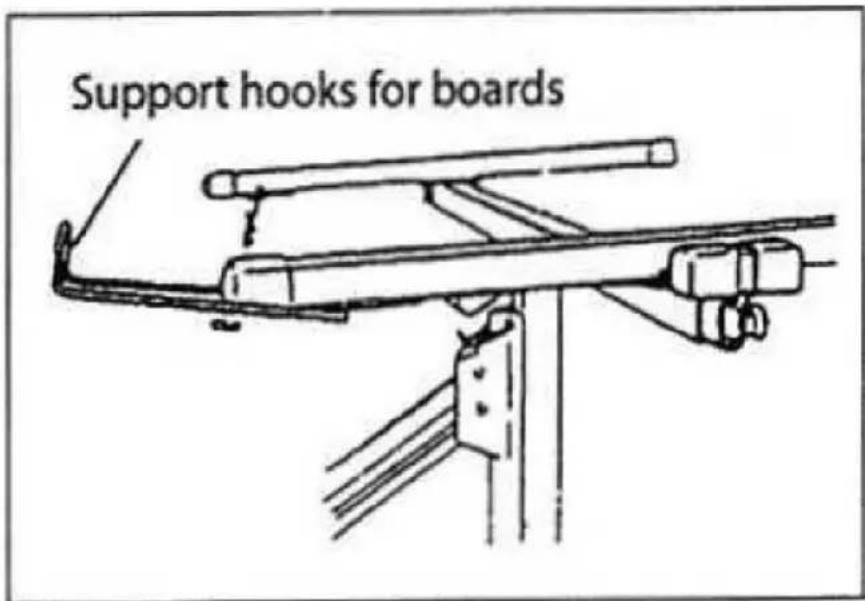

Haki podporowe do desek. Odchyl haki podporowe na każdym ramieniu podporowym, aby podeprzeć płytę osłonową, gdy jest umieszczona na kołysce lub gdy kołyska jest przechylona.

podporowe na każdym ramieniu podporowym, aby podeprzeć płytę osłonową, gdy jest umieszczona na kołysce lub gdy kołyska jest przechylona.

Aby uniknąć uszkodzenia haków podporowych, przed transportem lub przechowywaniem podnośnika do płyt gipsowo-kartonowych należy je całkowicie wsunąć.

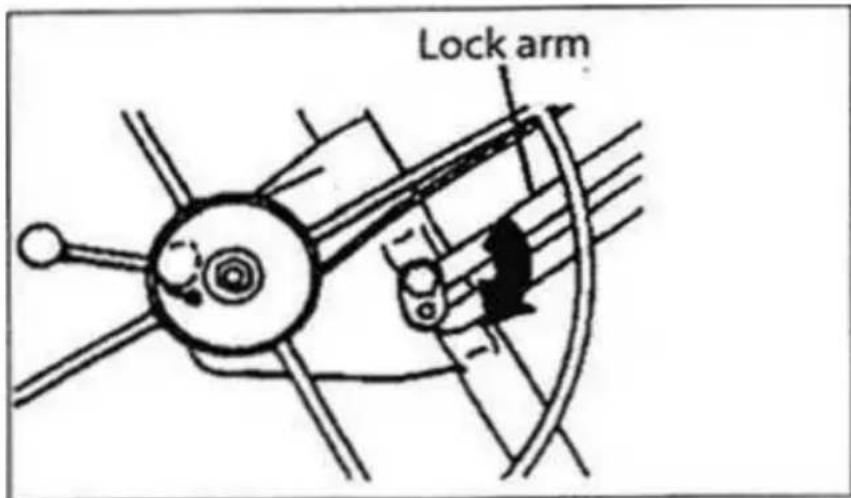

Ramię blokujące utrzymuje wciągnik w pozycji roboczej (całkowicie wysunięte).

Aby złożyć podnośnik w kierunku ramy (podczas demontażu lub transportu), obróć podnośnik w kierunku przeciwnym do ruchu wskazówek zegara, podnosząc ramię blokady. Podczas ponownego montażu podnośnika do płyt gipsowo-kartonowych wyciągnij podnośnik całkowicie, a następnie lekko go odepchnij, aby automatycznie zatrzasnął się z ramieniem blokady.
