Producttype	Gipsplatenlift (handlier)
Merk	Vevor
Model	LG-022
Maximale belasting	150 lb (68 kg)
Maximale hefhoogte	4860 mm (4,86 m)
Minimale hefhoogte	1910 mm (1,91 m)
Netto gewicht	40 kg
Afmetingen (L x B x H)	1320 x 1360 x 1910 mm
Materiaal	Staal
Type bediening	Handmatig (stuurwiel en remhendel)
Kantelfunctie	Ja, voor schuine panelen
Verstelbare stabilisatoren	Ja, 3 standen (ingeklapt, 53 cm, 84 cm)
Wielen	Ja, met achteruitrijrem
Garantie	Elektronisch (certificaat beschikbaar op www.vevor.com/support)
Onderhoud	Inspecteren voor elk gebruik; houd de remtrommel schoon en droog; laat na een temperatuurwisseling de omgevingstemperatuur bereiken
Veiligheid	Draag een helm; overschrijd de maximale belasting niet; controleer de vergrendeling van de armen; houd het werkgebied vrij
Reserveonderdelen	Wieg, steunarmen, stabilisatoren, handgreep, steunhaken – verkrijgbaar bij de fabrikant
Repareerbaarheid	Technische ondersteuning via www.vevor.com/support; vervangbare onderdelen
Algemene informatie	Gemaakt door Shanghaimuxinmuyeyouxiangongsi (Shanghai, China); geïmporteerd in de Verenigde Staten door Sanven Technology Ltd.

Veelgestelde vragen - LG-022 Vevor

Wat is de maximale belasting van de Vevor LG-022 heffer?

De maximale belasting is 150 lb (68 kg). Overschrijd deze limiet nooit.

Hoe monteer ik de basis van de heffer?

Plaats de basis op de grond, druk op de vergrendelring en draai de voorpoten naar buiten totdat de ring in het gat klikt. Plaats vervolgens het frame op de V-hoeken en laat het ongeveer 2,5 cm zakken.

Hoe ontvouw ik de lier (takel)?

Houd het stuurwiel vast, til de remhendel op, trek de lier volledig naar buiten, laat de rem los, duw de lier vervolgens iets naar achteren zodat deze in de vergrendelarm klikt.

Wat zijn de instellingen van de stabilisatoren?

De stabilisatoren kunnen in drie standen worden ingesteld: ingeklapt, uitgeklapt 53 cm of 84 cm. Trek de vergrendelpen om ze aan te passen.

Kan ik meer dan één plank tegelijk tillen?

Nee, til nooit meer dan één plank tegelijk om elk risico op onevenwicht of overbelasting te voorkomen.

Hoe onderhoud ik de heffer?

Inspecteer het apparaat voor elk gebruik. Zorg ervoor dat de remtrommel schoon en droog is. Als de heffer van een koude naar een warme ruimte is verplaatst, laat hem dan de omgevingstemperatuur bereiken om condensatie te voorkomen.

Wat te doen als de rem niet goed werkt?

Controleer of de remtrommel schoon en droog is. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning via www.vevor.com/support.

Hoe berg ik de heffer na gebruik op?

Klap de stabilisatoren volledig in, druk de steunhaken in, verwijder de steunarmen, laat vervolgens de lier zakken door de vergrendelarm tegen de klok in te draaien. Klap de voorpoten in en berg het apparaat op een droge plaats op.

Welk type panelen kan ik tillen?

De heffer is ontworpen voor gipsplaten en vergelijkbare panelen tot 122x488 cm. Gebruik hem niet voor andere objecten.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de fabrikant. Ga voor vragen naar www.vevor.com/support en gebruik het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING LG-022 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PARAMETERLIJST

Model	LG-021	LG-022
Maximale belasting (lbs)	150	150
Max. hefhoogte:	3350	4860
Min. hefhoogte:	1420	1910
Nettogewicht:	36	40
Productgrootte (mm)	1360*1320*1420	1320*1360*1910

ONDERDELENLIJST

Om het maximale uit uw nieuwe gipsplaatlift te halen, leest u deze informatie. Lees voor gebruik de gebruiksaanwijzing en de bijgevoegde veiligheidsinstructies.

Bewaar de instructies ook voor het geval u ze later nog eens nodig hebt.

latere datum.

Eén persoon kan een afdekplaat met een afmeting tot 122x488 cm tillen met behulp van de gipsplaatlift zonder enige extra hulp. De afdekplaat kan maximaal 335 cm van de vloer tot vlakke plafonds worden getild, schuine muren of andere wanden wanneer de kantelfunctie wordt gebruikt.

De wieg van de gipsplaatlift kan tot 138 cm van de vloer worden verlaagd zodat het gemakkelijk is om een bord erop te laden. De gipsplaatlift kan een belasting tot 68 kg verdragen.

In deze instructies wordt beschreven hoe de gipsplaatlift wordt gemonteerd, gebruikt en gedemonteerd voor transport en opslag. Lees deze instructies

zorgvuldig door voordat u de gipsplaatlift voor het eerst gebruikt. • Lees ALTIJD de gebruiksaanwijzing voor gebruik en neem alle waarschuwingen in acht. • Controleer de gipsplaatlift ALTIJD de dag voor gebruik en let op de staat van de draad.

- Laat de gipsplaatlift ALTIJD op kamertemperatuur komen voordat u hem gebruikt. Als u de gipsplaatlift van een koude naar een warme ruimte verplaatst, kan er condensatie ontstaan, wat de werking van de rem kan beïnvloeden! Controleer of de remtrommel schoon en droog is voor gebruik. Gebruik de gipsplaatlift NOOIT tenzij beide armen met de

vergrendelingslipje.

- Houd het werkgebied ALTIJD vrij van obstakels. Draag ALTIJD een helm wanneer u de gipsplaatlift gebruikt.

Wees ALTIJD op de hoogte van obstakels boven de gipsplaatlift bij het tillen van planken.

- Gebruik de gipsplaatlift NOOIT voor het tillen van andere voorwerpen dan gipsplaten en dergelijke.

Til NOOIT meer dan één plank tegelijk. Til nooit meer dan 68 kg.

WERKING

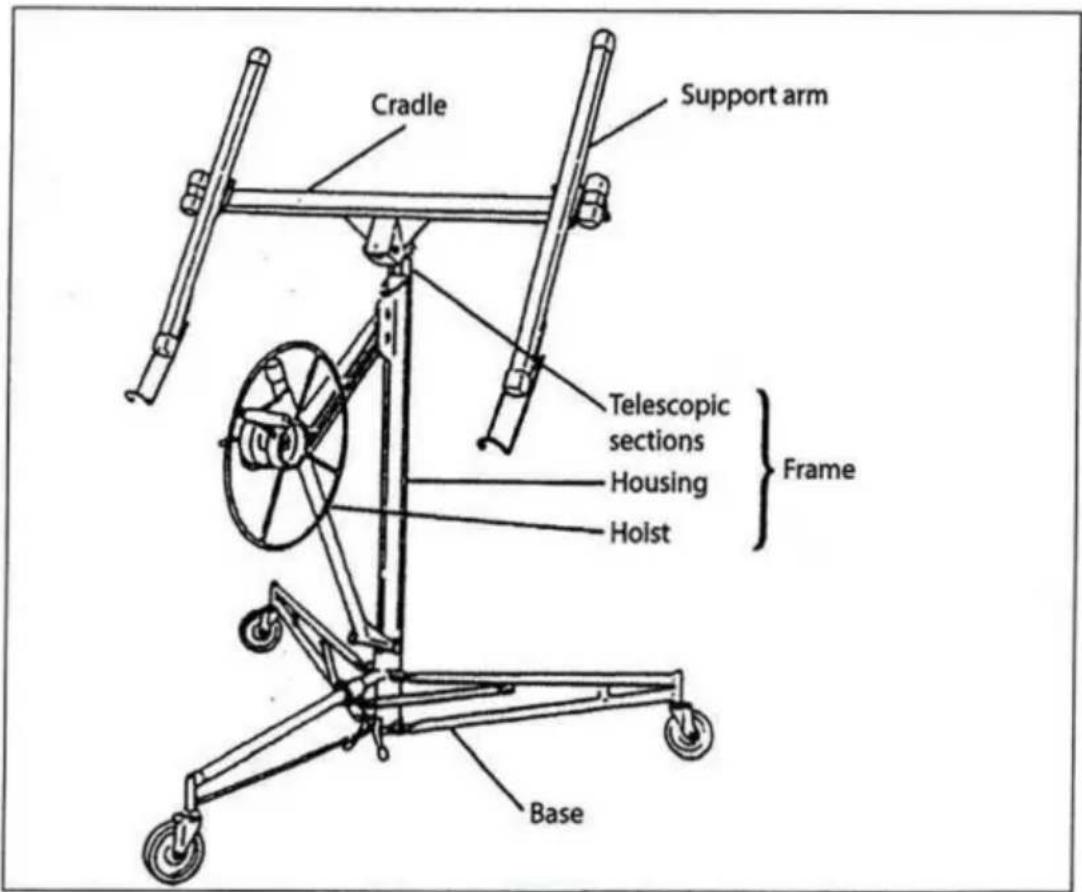

Onderdelen

De gipsplaatlift wordt geleverd in onderdelen die in elkaar gezet moeten worden voor gebruik:

- Basis

- Frame inclusief takel en 11ft (123cm)/16ft (175cm) telescopische secties - Wieg zonder afneembare steunarmen - Twee steunarmen

Montage-instructies

1. Zet de basis neer: plaats de basis op de vloer, zodat deze op de wielen rust.

Druk de borgring naar beneden. Houd de borgring naar beneden terwijl u de twee voorpoten naar buiten trekt, zodat de borgring in het gat aan de onderkant van de buis valt. (Zie figuur 1).

Om te voorkomen dat de basis naar achteren rolt tijdens het monteren, draait u de rem achteruit zoals afgebeeld.

Plaats het frame op de twee V-hoeken op de basis en laat het frame zakken ongeveer 2,5 cm totdat het stevig in de hoeken zit.

1. Voordat u verdergaat, moet u ervoor zorgen dat het frame volledig naar beneden is geduwd en dat het stevig in de hoeken zit.
2. Bevestig de hendel aan het handwiel voor de takel. Draai de moer vast en draai het vervolgens iets los, zodat het handwiel vrij kan draaien.
3. Beweeg de takel naar de werkpositie: Houd het handwiel en de remhendel vast zoals weergegeven in Figuur 2.

Draai het handwiel iets naar voren terwijl u de remhendel optilt om de rem vrij te geven.

Til de remhendel helemaal omhoog. Pak de veerpoot vast bij de takel en houd de remhendel met uw duim vast. (Zie afbeelding 3).

Zodra de takel volledig is uitgetrokken (weg van het frame), laat u de remhendel los en klapt u de vergrendelingshaak weg, zodat deze niet meer vastzit.

Houd de telescopische delen vast in het frame.

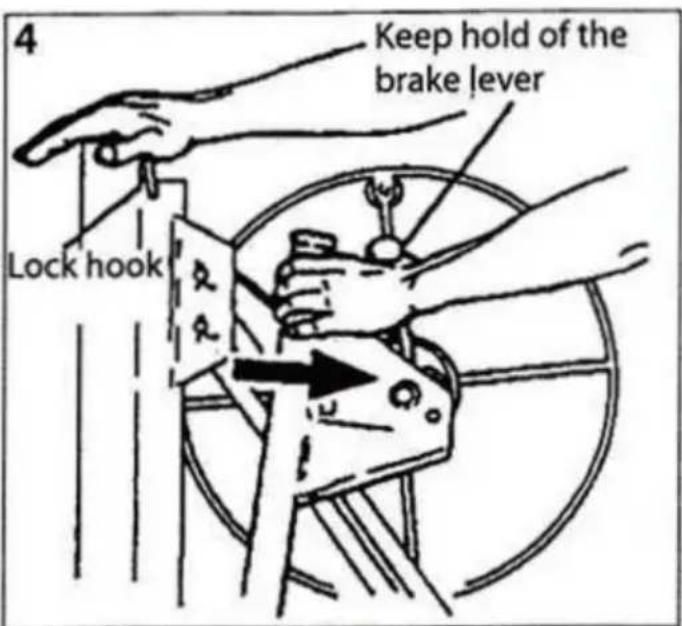

Plaats uw rechterhand bovenaan het frame. Blijf de remhendel vasthouden om te voorkomen dat de kabel terugtrekt en trek de takel naar u toe. (Zie afbeelding 4).

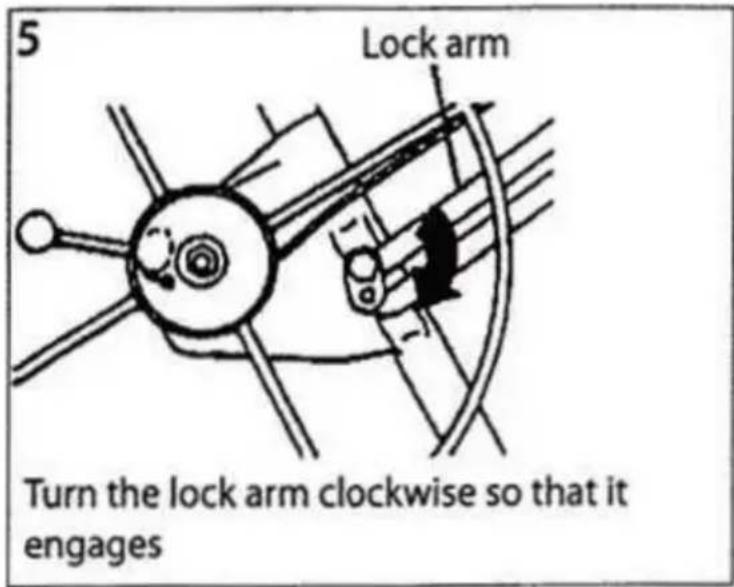

1. Druk de takel voorzichtig terug naar het frame. Hierdoor kan de vergrendelingsarm in de takel grijpen en deze volledig uit de takel houden. (Zie Afbeelding 5).

BELANGRIJK! Controleer voordat u verdergaat of de vergrendelingsarm correct is vastgeklikt, d.w.z. zo ver mogelijk met de klok mee is gedraaid.

WAARSCHUWING! Om een ongeval te voorkomen, moet de vergrendelingsarm volledig zijn ingeschakeld wanneer de takel wordt uitgetrokken.

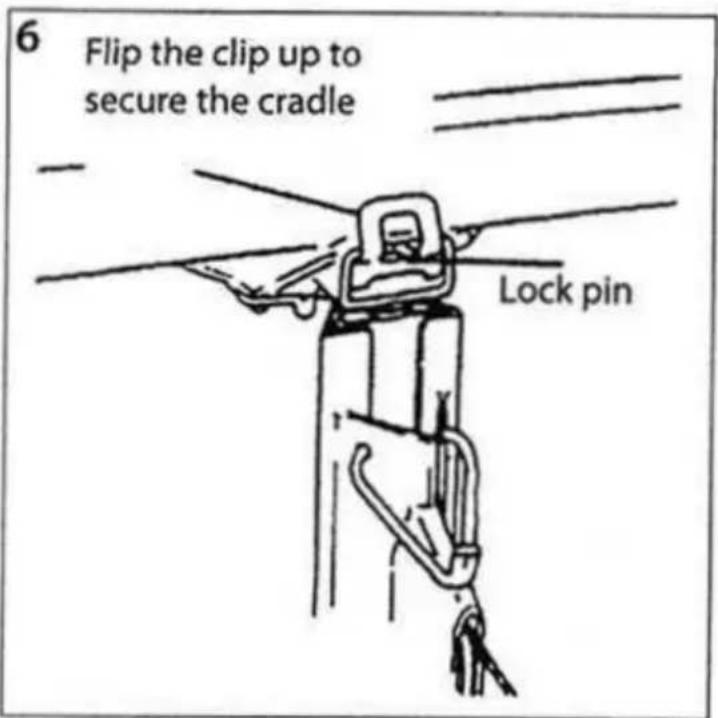

1. Bevestig de houder aan het frame (figuur 6):

a. Plaats de wiegsteun in de opening aan de bovenkant van het frame. b. Bevestig de wieg aan het frame door de clip omhoog te drukken over de borgpen zodat de houder stevig vastgeklemd zit.

1. Bevestig de steunarmen aan de wieg: LET OP! De steunarmen zijn identiek.

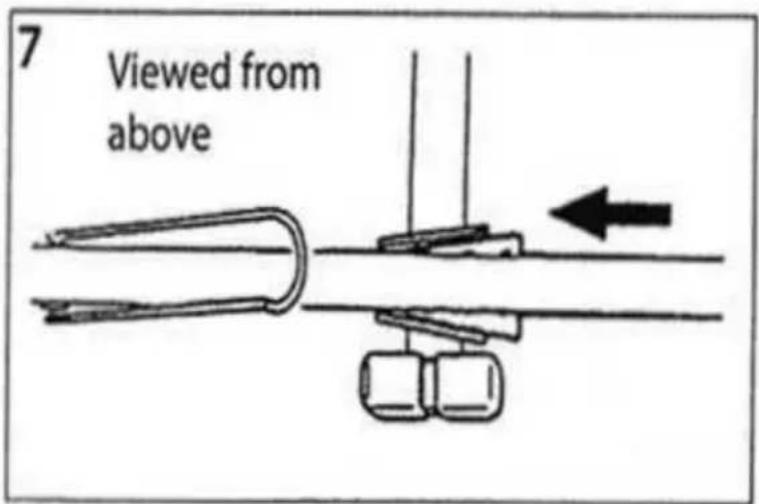

a. Duw de taps toelopende platen op de steunarmen in de taps toelopende houders op de wieg. (Zie figuur 7).

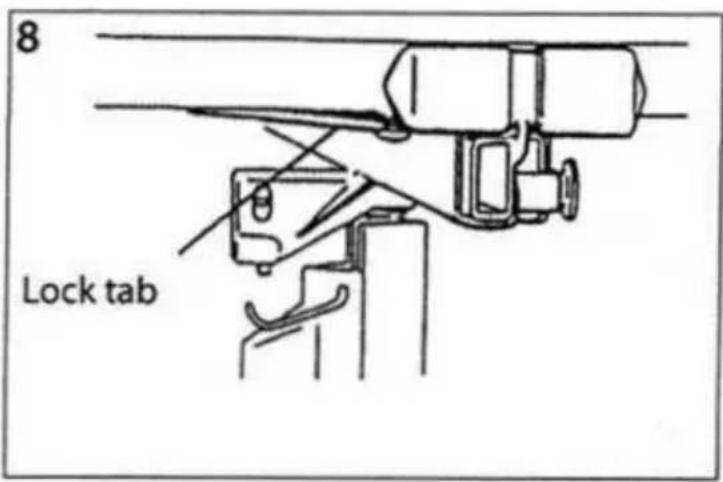

b. Duw beide steunarmen in de houders totdat het vergrendelingslipje aan de onderkant van elke steunarm ingrijpt. (Zie afbeelding 8).

Bedieningsonderdelen

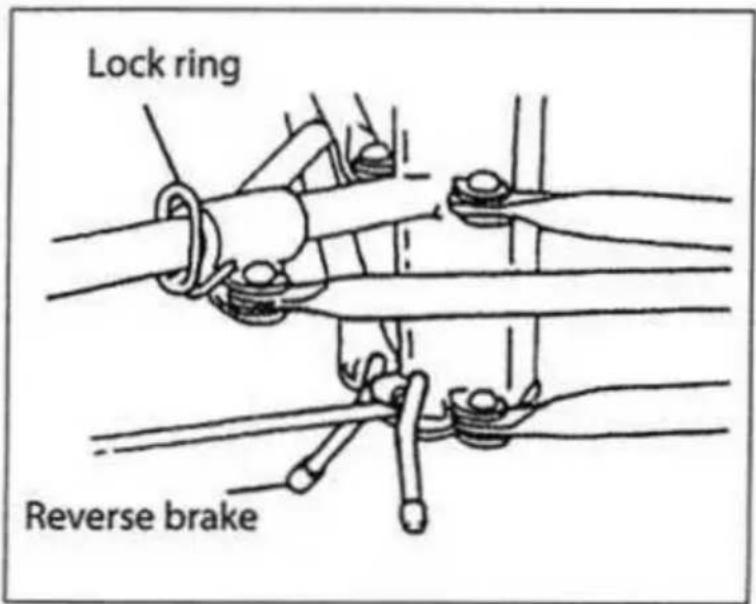

Vergrendelingsring: Druk de vergrendelingsring naar beneden om de twee voorste poten los te maken, zodat ze naar de werkpositie of naar de opslagpositie gedraaid kunnen worden. Een veerbelaste lip grijpt in een gat aan de onderkant van de buis om de poten op hun plaats te vergrendelen.

Klap de achteruitrem naar beneden om te voorkomen dat de basis achteruit rolt, of klap hem omhoog om hem vrij te laten bewegen.

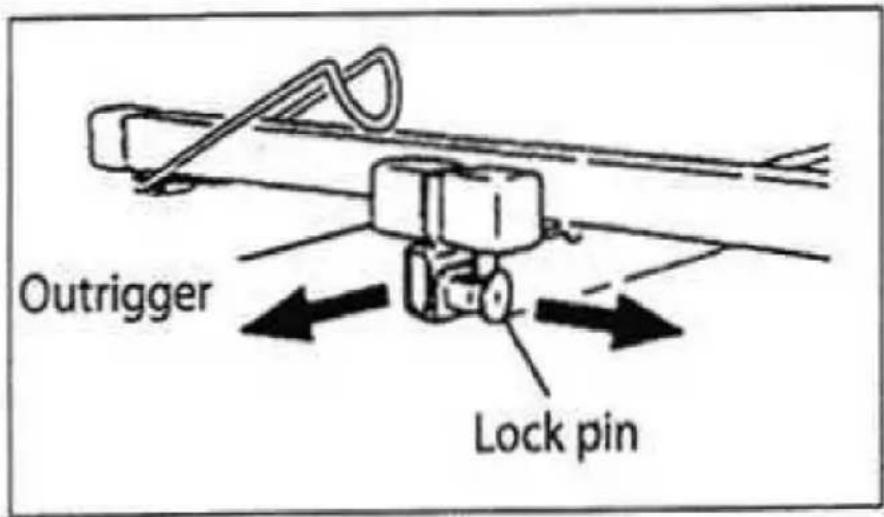

Steunpoten

De steunpoten op de draagarmen kunnen worden uitgetrokken, zodat de gipsplaatlift een groter afdekpaneel kan dragen.

Trek de borgpen met uw rechterhand en trek de outrigger eruit met uw linkerhand. De borgpen kan de outrigger in een van de drie posities vastzetten: Ingeklapt of uitgeschoven met 53 of 84 cm.

BELANGRIJK! Laad nooit een afdekplaat op de wieg en gebruik de lift nooit als de

borgpennen niet in een van deze drie posities zijn vastgeklikt of als de stempels meer dan 8 cm zijn uitgetrokken.

Om schade aan de stempels te voorkomen, dient u deze volledig in te drukken voordat u de gipsplaatlift transporteert of opbergt.

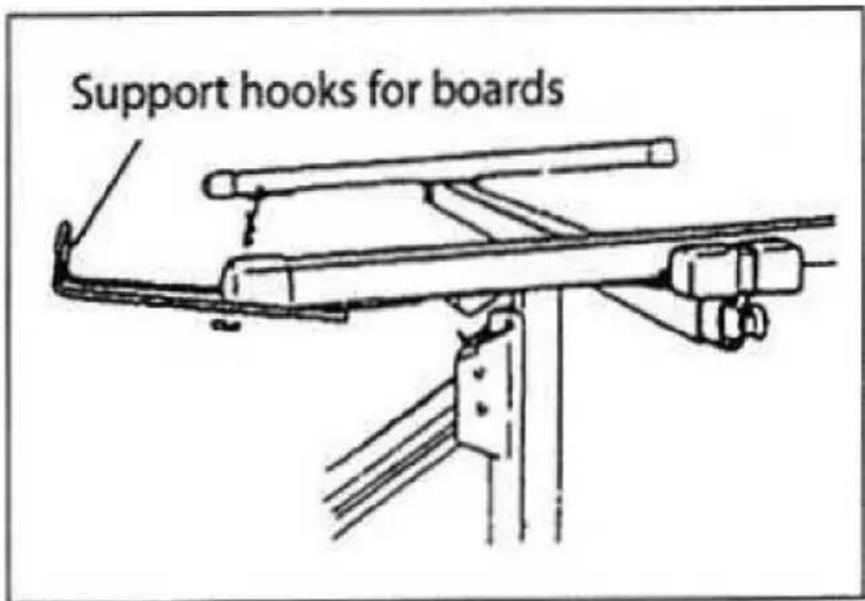

Steunhaken voor planken: Klap

de steunhaken op elke steunarm naar buiten om het afdekbord te ondersteunen wanneer het op de houder wordt geplaatst of wanneer de houder gekanteld is.

Om beschadiging van de steunhaken te voorkomen, dient u deze volledig in te drukken voordat u de gipsplaatlift transporteert of opbergt.

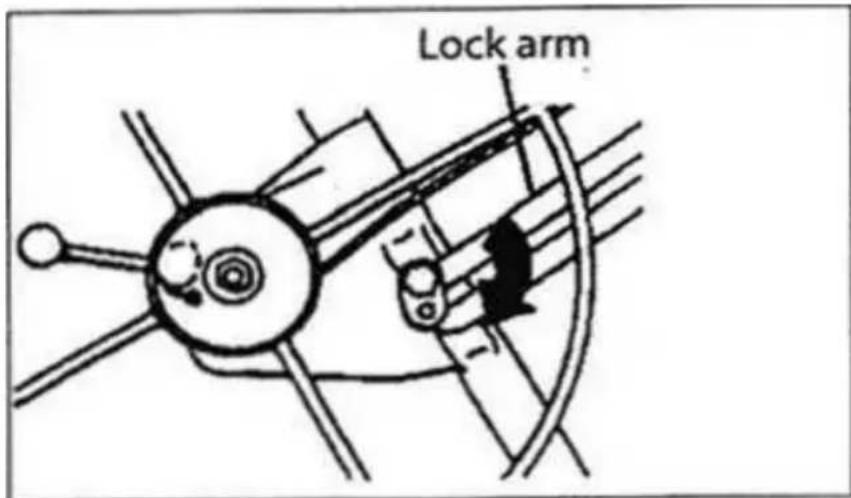

De vergrendelingsarm houdt de takel in de werkpositie (volledig uitgeschoven).

Om de takel naar het frame toe te vouwen (bij demontage of transport), draait u de takel tegen de klok in terwijl u de vergrendelingsarm optilt. Wanneer u de gipsplaatlift weer in elkaar zet, trekt u de takel helemaal naar buiten en duwt u hem vervolgens iets terug zodat hij automatisch in de vergrendelingsarm grijpt.

Draai de moer op de vergrendelingsarm nooit te vast, anders kunt u de takel niet meer opvouwen voor transport of opslag.
