MANUALE UTENTE LB400TA Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO:LB360TA/LB400TA/LB440TA/LB 55 0TA LB360T B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la ra differenziata dei rifiuti nell'Unione Europea. Ciò si appl prodotto e a tutti gli accessori contrassegnati con qu simbolo. I prodotti contrassegnati come tali non poss essere smaltiti con i normali rifiuti domestici, ma de essere portati in un punto di raccolta per il riciclag dispositivi elettrici ed elettronici

Requisiti di installazione:

1. La superficie della macchina è ricoperta da una pellicola protettiva metallica che deve essere rimossa prima dell'uso
2. Per prolungare la durata della macchina del ghiaccio, è necessario posizioni in posizione verticale per almeno 6 ore prima di accenderla.
3. L'host di questo prodotto deve essere posizionato direttamente sopra il contenitore del ghiaccio e la parte sinistra, destra e posteriore dell'host della macchina per il ghiaccio devono essere allineate con il contenitore del ghiacc
4. Prestare attenzione alla sicurezza personale quando si posiziona l'unità principale della macchina per il ghiaccio, e l'unità principale non deve inclinarsi di 15° e trovarsi ad almeno 30 cm di distanza dagli ostacoli.
5. Installare i tubi di ingresso e uscita dell'acqua dell'host della macchina per ghiaccio secondo lo schema di installazione sul retro dell'host
6. La temperatura ambiente di questo prodotto non deve superare i 38 °C e temperatura dell'acqua in ingresso non deve superare i 32 °C
7. In caso di allarme E04, controllare tempestivamente la temperatura ambient la temperatura dell'acqua e apportare le opportune modifiche.
8. Prima dell'uso, è necessario rimuovere il nastro protettivo. I passaggi speci sono i seguenti

passaggio 1: Allentare le viti.

passaggio 2: R imuovere il nastro

Fase 3: R imuovere il cotone perla

screws

Requisiti di pulizia:

1. A causa delle notevoli differenze nella qualità dell'acqua tra le diverse regi consiglia di collegare l'ingresso per evitare che le impurità si depositino e blocchino le condutture e le pompe dell'acqua
2. L'aggiunta di un dispositivo di purificazione dell'acqua al tubo dell'acqua pu causare il deposito di impurità e il blocco del percorso dell'acqua, il che non problema di qualità del prodotto. Si prega di pulire regolarmente la macchina
3. Si consiglia di pulire il sistema idrico principale (lavello, pompa dell'acqua,

dell'acqua) ogni 10-14 giorni

1. Prima della modalità di pulizia manuale, aggiungere l'agente detergente preparato (come l'agente disincrostante all'acido citrico) al serbatoio dell'acqua.

Pulire per circa 40 minuti

Descrizione della funzione:

1. Funzione di impostazione dello spessore del ghiaccio: premere due volte "riserva/aggiunta" nello stato di avvio per entrare nello stato di ingranaggio de spessore del ghiaccio. A questo punto, è possibile regolare lo spessore del ghiaccio in base allo spessore effettivo del ghiaccio premendo "riserva/aggiunta "illuminazione/riduzione". Si consiglia che l'ingranaggio dello spessore del ghiaccio non sia inferiore a 0

2. Funzione di pulizia: premere "switch" per visualizzare OFF, quindi premere "clean/set" per entrare nella modalità di pulizia. Il tempo di pulizia nella moda pulizia è di circa 40 minuti

SAFETY PRECAUTION

Prima di utilizzare l'apparecchio, leggere attentamente il manuale.

Per ridurre il rischio di incendio, scosse elettriche o lesioni durante

l'utilizzo dell'apparecchio, seguire le precauzioni di base, tra cui le seguenti:

PERICOLO:

◆ Leggere tutte le istruzioni prima di utilizzare la macchina per il ghiaccio.

◆ Collegare a una presa a tre poli con messa a terra, non rimuovere il po messa a terra, non utilizzare un adattatore e non utilizzare una prolunga.

◆ Si raccomanda di fornire un circuito separato, che serva solo il tuo elettrodomestico. Utilizza una presa che non possa essere spenta da un interruttore.

Non pulire mai le parti dell'apparecchio con liquidi infiammabili. Questi fumi possono creare un rischio di incendio o esplosione. E non conservare o benzina o altri vapori e liquidi infiammabili nelle vicinanze di questo o di qualsiasi altro apparecchio. I fumi possono creare un rischio di incendio o esplosione.

◆ Prima di procedere alle operazioni di pulizia e manutenzione, assicurarsi ch la linea elettrica dell'unità sia scollegata.

◆ Non collegare o scollegare la spina elettrica con le mani bagnate.

◆ Scollegare l'apparecchio o scollegare l'alimentazione prima di pulirlo o di effettuare la manutenzione. In caso contrario, si possono verificare scosse elettriche o morte.

◆ Non tentare di riparare o sostituire alcuna parte del tuo elettrodomestico a

meno che non sia specificamente raccomandato in questo materiale. Tutte altre operazioni di manutenzione devono essere affidate a un tecnico qualificato.

◆ Per evitare che i bambini restino intrappolati, tenere fuori dalla portata dei bambini e non nelle vicinanze della macchina per la produzione del ghiac
◆ Prima di buttare via la vecchia macchina per il ghiaccio, togli lo sportello lascia i ripiani al loro posto, in modo che i bambini non possano entrare facilmente.
Non permettere mai ai bambini di usare, giocare o strisciare all'interno dell'apparecchio.

⚠️Avvertimento:

◆ Questa macchina deve essere utilizzata da professionisti o personale qualificato;

Assicurarsi che la macchina sia collegata in modo affidabile a terra per mant sicura

◆ Utilizzare la potenza coerente con quella indicata sulla targhetta e la tensioni di polarizzazione è inferiore a ± 10% della tensione nominale. I professio devono effettuare il cablaggio ;

◆ Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale qualificato per e'pericoli.

◆ Prima di effettuare la manutenzione della macchina, assicurarsi di aver tolto

l'alimentazione elettrica;

◆ Non bagnare o spruzzare il liquido sulle spine, sui motori o su altre parti elettriche per evitare scosse elettriche ;
- Questo apparecchio può essere utilizzato da bambini di età pari o superiori 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o esperienza e conoscenza, se sono state supervisionate o hanno ricevuto istruzioni sull'uso sicuro dell'apparecchio e se ne comprendono i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

REFRIGERANTE INFIAMMABILE

Per la vostra sicurezza osservate le seguenti raccomandazioni.

• Questo apparecchio contiene una piccola quantità di macchina per la produzione di ghiaccio R290/R600a che è ecologica, ma infiammabile. Nor danneggia lo strato di ozono, né aumenta l'effetto serra.
  Durante il trasporto e l'installazione, assicurarsi che la tubazione del circuito refrigerante non venga danneggiata.
  ◆ durante la movimentazione, lo spostamento e l'uso del frigorifero o del congelatore, per evitare di danneggiare i tubi del refrigerante o di aumenta rischio di perdite.
  ◆ Evitare di utilizzare o manipolare oggetti appuntiti nelle vicinanze degli elettrodomestici.

◆ Le perdite di refrigerante possono incendiarsi e danneggiare gli occhi.
◆ In caso di danni, evitare l'esposizione a fiamme libere e a qualsiasi disposi che crei una scintilla. Scollegare l'apparecchio dalla rete elettrica.

◆ Aerare abbondantemente la stanza in cui si trova l'apparecchio per alcuni minuti.

◆ Informare il Servizio Clienti per le azioni e i consigli necessari.

◆ La quantità di ghiaccio contenuta in questo apparecchio è indicata sopra in grammi ed è riportata anche sulla targhetta identificativa dell'apparecchio.

R290/R600a

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione al simbolo simile al lato sinistro, che si trova sul retro hio (pannello posteriore o compressore) e di colore giallo È il simbolo di rischio di incendio. Ci sono materiali nei tubi del refrigerante e nel compressore. Tenersi lonta li incendio durante l'uso, la manutenzione e lo smaltimento

Nota:

◆ Si prega di tenere l'acqua o altri liquidi conduttivi lontano dalla macchina;
◆ Non infilare le mazze nella macchina;
Durante lo spostamento, la macchina deve essere trasportata con cautela a un'angolazione inferiore a 45 gradi.

Evitare che i tubi di scarico o di alimentazione dell'acqua vengano piegati, danneggiandoli e provocando perdite d'acqua.

La distanza tra le prese d'aria e la parete deve essere superiore a 3 ( Inoltre, mantenere una buona ventilazione e assicurarsi che la macchina s asciutta e pulita.

SALVA QUESTE ISTRUZIONI

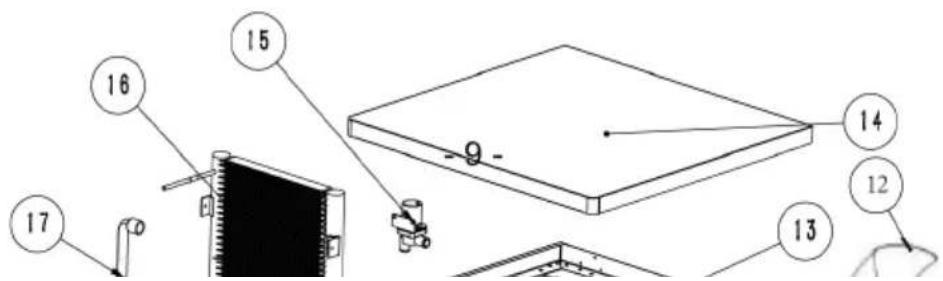

BASIC STRUCTURE

Tipo diviso

NO.	Nome	NO.	Nome
1	Pannello frontale	10	valvola di alimentazione dell'acqua
2	Pannello di controllo	11	quadro elettrico di controllo
3	Copertura dell'evaporatore	12	Motore del ventilatore
4	Serbatoio di stoccaggi dell'acqua	13	tubo di spruzzo
5	Pompa dell'acqua	14	Pannello superiore
6	Evaporatore	15	valvola di scarico
7	Compressore	16	condensatore
8	Pannello destro	17	tubo di scarico della pom dell'acqua
9	scarico	18	Sensore di livello dell'acqua

NO.	Nome
1	Tappo del lavandino
2	Certificato di qualit
3	Istruzioni
4	Tubo di ingressodell'acqua
5	Nastro PTFE
6	Tubo di scaricodell'acqua

NO.	Nome
1	Piedini regolabili
2	Tubo di collegament del filtro
3	Nastro PTFE
4	Tubo di scarico de secchio di stoccaggio del ghiaccio
5	Filtro per l'acqua
6	Pala per ghiaccio

※ Per questo lotto di acce

è necessario acquistare secchielli per il ghiaccio

INSTALLATION

Aprire la cassa, spostare la macchina in una posizione appropriata. Controllare lista di imballaggio e il contenuto, se sono diversi, chiedere al rivenditore.

2. Ambiente operativo

A. Temperatura ambiente : SN, N , ST : 10°C \~ 38 °C

Umidità ambiente: umidità relativa ≤90%

1. Togliere i piedini dal secchiello del ghiaccio e installarli sul fondo del secc

2. Due persone trasportano l'host della macchina per il ghiaccio e lo posizior sul secchiello del ghiaccio, a filo con quest'ultimo.

3. Mantenere il livello del motore prin regolando i piedini della macchina per ghiaccio.

Il fabbricatore di ghiaccio deve essere installato in conformità con Norma di sicurezza per i sistemi di refrigerazione ASHRAE 15. Inoltre, il ghiaccio Il dispositivo non deve essere installato i corridoi o negli ingressi degli edifici pubblici.

Si prega di utilizzarlo con il secchiello ghiaccio fornito dal produttore. Non sostituirlo a piacimento.

La distanza tra le prese d'aria e la parete deve essere superiore a 30 cm mantenere una buona ventilazione e assicurarsi che la macchina sia asciutta pulita. La posizione in cui posizionare la macchina per il ghiaccio deve esser lontana dalla fonte di calore, come un forno, una cucina elettrica, ecc.

B. La fonte d'acqua è adatta agli standard sanitari, la temperatura e la pressione dell'acqua sono adatte. Per ottenere la massima efficienza, il valore della temperatura dell'acqua in ingresso dovrebbe essere 0,6\~32°C la pressione dovrebbe essere 0,1\~0,63 MPa .

C. Dovrebbe esserci una fognatura. Durante il lavoro, parte dell'acqua ver scaricata, quindi la fognatura è necessaria. Inoltre, la fognatura deve essi tenuta libera.

a Selezionare l'alimentatore appropriato in base alla tensione e alla potenza indicate sulla targhetta.

b -Collegare il cavo di alimentazione e l'alimentatore, assicurandosi che i cavi giallo e verde siano collegati saldamente al cavo di terra.

Attenzione:

a. Per motivi di sicurezza, assicurarsi che la conness terra sia in buone condizioni.

b. Tutti i cavi esterni e gli altri apparecchi devono conformi agli standard nazionali.

c Se l'intervello di fluttuazione della tensione è ampio (± 10% oltre la tension nominale), causerà molti guasti, come l'impossibilità di avviare la macchina, il danneggiamento della scheda di controllo elettronica o il danneggiamento del compressore. Pertanto, è necessario utilizzare un regolatore di tensione automatico adatto.

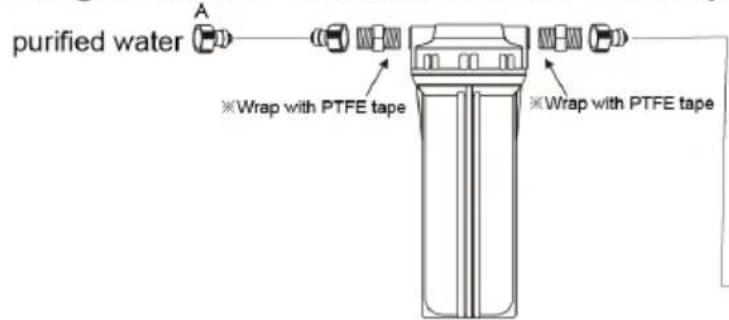

4. Collegare il tubo di alimentazione dell'acqua

Estrarre il tubo dell'acqua dalla borsa degli accessori e collegarlo alla macchir del ghiaccio come mostrato sopra.

Una volta completata l'installazione, controllare che la parte di collegamento ne presenti perdite.

dovresti collegare i tubi dell'acqua secondo lo schema sul pannello posteriore.

portata dell'acqua di condensa è regolabile in base alle esigenze dei clienti.

portata della condensa è correlata alla velocità di produzione del ghiaccio)

5. Collegare il tubo di scarico dell'acqua

Il tubo di scarico dell'acqua è situato nella parte posteriore della macchina, c l'estremità del tubo estesa fino alla fognatura.

SERVICE INSTRUCTION

1. Processo operativo

Per prima cosa, aprire il rubinetto dell'acqua, la corrente elettrica e la valvola alimentazione dell'acqua, quindi riempire il lavandino con acqua e chiudere il rubinetto quando il lavandino è pieno dell'acqua necessaria.

2. Processo di produzione del ghiaccio

Dopo diversi minuti, la pompa dell'acqua inizia a funzionare e l'acqua verrà pompata e fatta scorrere attraverso il modello di ghiaccio in modo uniforme. fine, il ghiaccio si forma nel modello. Quando la macchina del ghiaccio funzio per il tempo specificato, il ghiaccio inizia a cadere.

3. Processo di caduta del ghiaccio

La pompa dell'acqua smette di funzionare, la valvola di alimentazione dell'acqu verrà aperta e l'acqua andrà nel lavandino. La valvola di riscaldamento verrà accesa e il gas refrigerante verrà condotto nel modello di ghiaccio; la radice ghiaccio si scioglierà e dopo circa 2 minuti, il blocco di ghiaccio cadrà nella ghiacciaia. Il blocco di ghiaccio che cade colpirà la tavola di contenimento (l'interruttore induttivo, che è fissato sul lato destro della tavola di contenimenti fino a questo momento, un cerchio è finito e inizierà il nuovo cerchio di pro del ghiaccio.

4. Arresto automatico

Quando la ghiacciaia è piena di blocchi di ghiaccio, il blocco di ghiaccio che continua a cadere verrà bloccato tra la tavola trattenuta e l'evaporatore; la ta trattenuta verrebbe aperta continuamente e non potrebbe tornare alla posizione originale. Dopo diversi secondi, la macchina per il ghiaccio smetterà di funzion automaticamente. Una volta rimosso il blocco di ghiaccio bloccato tra la tavola trattenuta e l'evaporatore, la tavola trattenuta tornerà alla sua posizione originale la macchina per il ghiaccio ricomincerà a produrre ghiaccio.

5. Esecuzione del controllo

A Quando la macchina per il ghiaccio è in funzione, un'improvvisa interruzione dell'erogazione dell'acqua può causare il mancato riempimento del lavandino con l'acqua appropriata. La macchina per il ghiaccio passerà in modalità standby

produrrà ghiaccio come al solito. Dopo che l'erogazione dell'acqua torna normale e si riavvia la macchina, può funzionare normalmente.

B·II motore della ventola del condensatore è controllato dalla temperatura:

quando la temperatura superficiale del condensatore è più bassa, il motore de ventola si ferma, in modo da risparmiare energia; quando la temperatura superficiale aumenta, il motore della ventola riprende a funzionare, quindi funz in modo intermittente durante il processo di produzione del ghiaccio.

C·Quando una macchina per il ghiaccio commerciale funziona a una

temperatura ambiente più bassa, il processo di caduta del ghiaccio sarà più tardivo del solito. Se si verifica tre volte di seguito, la macchina si fermerà automaticamente e la luce rossa nella scatola elettrica lampeggerà alternativamente con le altre quattro luci. Dopo aver riavviato la macchina, tor normale . Pertanto, suggeriamo all'utente di non utilizzare la macchina a una bassa temperatura ambiente.

7. Pulsanti sul pannello di visualizzazione

Avvio/spegnimento:

premere 3 secondi per spegnere la macchina in stato di accensione premere il pulsante on/off per accendere la macchina in stato spento premere pulsante on/off per uscire dall'impostazione sotto l'impostazione dello spessore ghiaccio e dallo stato di regolazione dell'acqua di riempimento

Modalità pulsante :

Cambia il programma di produzione del ghiaccio

Pulito / Pulsante Imposta

Premere per pulire lo stato in modalità di spegnimento della macchina

Pulsante +/-prenotazione

premere per regolare lo spessore del ghiaccio sotto pressione equilibrio

produzione di ghiaccio 'scarico del ghiaccio 'stato di ghiaccio pieno

clicca per aumentare 1, premi a lungo il pulsante per aumentare continuamento sotto lo stato di regolazione dello spessore del ghiaccio

clicca per impostare lo stato dell'orario di prenotazione sotto lo stato di disattivazione

-/pulsante luce

fare clic per diminuire 1, premere a lungo il pulsante per diminuire continuar sotto lo stato di regolazione dello spessore del ghiaccio

Istruzioni: quando la macchina è in condizione di "protezione mancanza acqu può riavviarsi automaticamente dopo che il lavandino è stato riempito con acc appropriata. Se altri guasti causano l'arresto della macchina, premere il pulsan di avvio o fornire nuovamente alimentazione dopo quarantacinque minuti e la

macchina si riavvierà.
