MANUAL DE USUARIO LB400TA Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

MÁQUINA DE HIELO

MODELO: LB360TA/LB400TA/LB440TA/LB 55 0TA

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

Este producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte de basura tachado indica que el producto requiere recogida selectiva de residuos en la Unión Europea. Aplica al producto y a todos los accesorios marcados símbolo. Los productos marcados como tales no pue desecharse con los residuos domésticos normales, sino deben llevarse a un punto de recogida para recic dispositivos eléctricos y electrónicos.

Requisitos de instalación:

1. La superficie de la máquina está cubierta con una película protectora de que debe retirarse antes de su uso.
2. Para prolongar la vida útil de la máquina para fabricar hielo, debe coloca posición vertical durante al menos 6 horas antes de encenderla.
3. El host de este producto debe colocarse directamente sobre el depósito d'almacenamiento de hielo, y los lados izquierdo, derecho y trasero del host de máquina de hielo deben estar alineados con el depósito de almacenamiento o hielo.
4. Preste atención a la seguridad personal al colocar la unidad principal de máquina para fabricar hielo, y la unidad principal no debe inclinarse más de estar al menos a 30 cm de distancia de obstáculos.
5. Instale las tuberías de entrada y salida de agua del host de la máquina de acuerdo con el diagrama de instalación en la parte posterior del host.
6. La temperatura ambiente de este producto no debe superar los 38 °C y temperatura del agua de entrada no debe superar los 32 °C.
7. Si hay una alarma E04, verifique la temperatura ambiente y la temperatura agua de manera oportuna y realice los ajustes correspondientes.

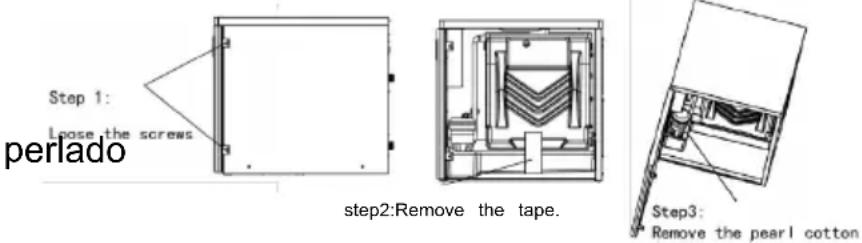

8. Antes de utilizarlo, es necesario retirar la cinta protectora. Los pasos específicos son los siguientes:

Paso 1: Afloje los tornillos.

Paso 2: Retire la cinta.

Paso 3: Retire el algodón perlado

Requisitos de limpieza:

1. Debido a las diferencias significativas en la calidad del agua entre las dif- regiones, se recomienda conectar la entrada para evitar que las impurezas se depositen y bloqueen las tuberías y las bombas de agua.

2. Si se añade un dispositivo purificador de agua a la tubería de agua, es que se acumulen impurezas y se bloquee el paso del agua, lo que no es problema de calidad del producto. Limpie la máquina periódicamente.

3. Se recomienda limpiar el sistema de agua principal (fregadero, bomba de tubería de agua) cada 10 a 14 días.

4. Antes de utilizar el modo de limpieza manual, agregue el agente de limpi preparado (como el descalcificador de ácido cítrico) al tanque de agua. Limpi durante aproximadamente 40 minutos.

Descripción de la función:

1. Función de ajuste del espesor del hielo: Pulse "reservar/agregar" dos veces el estado de inicio para entrar en el estado de engranaje de espesor del hielo este momento, puede ajustar el espesor del hielo de acuerdo con el espesor del hielo pulsando "reservar/agregar" y "iluminación/reducción". Se recomienda que el engranaje de espesor del hielo no sea inferior a 0.

2. Función de limpieza: Presione el "interruptor" para mostrar OFF, luego pres "clean/set" para ingresar al modo de limpieza. El tiempo de limpieza en el n de limpieza es de aproximadamente 40 minutos.

SAFETY PRECAUTION

Antes de utilizar el aparato, lea atentamente el manual. Para red el riesgo de incendio, descarga eléctrica o lesiones al utilizar el aparato, siga las precauciones básicas, incluidas las siguientes:

! PELIGRO:

◆ Lea todas las instrucciones antes de utilizar la máquina para hacer hielo.
◆ Enchufe en un tomacorriente de tres clavijas con conexión a tierra, no ref la clavija de conexión a tierra, no utilice un adaptador y no utilice un c extensión.
◆ Se recomienda que se proporcione un circuito independiente que alimente únicamente a su aparato. Utilice un tomacorriente que no se pueda apag con un interruptor.
◆ Nunca limpie las piezas del aparato con líquidos inflamables. Estos vapore pueden crear un riesgo de incendio o explosión. Y no almacene ni utilic gasolina u otros vapores y líquidos inflamables cerca de este o cualquier aparato. Los vapores pueden crear un riesgo de incendio o explosión.
◆ Antes de proceder con las operaciones de limpieza y mantenimiento, asegúrese de que la línea eléctrica de la unidad esté desconectada.
◆ No conecte ni desconecte el enchufe eléctrico con las manos mojadas.
◆ Desenchufe el aparato o desconecte la alimentación antes de limpiarlo o realizar tareas de mantenimiento. Si no lo hace, puede sufrir una descarg eléctrica o incluso la muerte.
◆ No intente reparar ni reemplazar ninguna pieza de su aparato a menos q

se recomiende específicamente en este material. Todos los demás trabajo de mantenimiento deben ser realizados por un técnico calificado.

Para evitar que un niño quede atrapado, manténgalo fuera del alcance de niños y lejos de la máquina para fabricar hielo.
◆ Antes de tirar su vieja máquina para hacer hielo, quite la puerta pero de estantes en su lugar para que los niños no puedan entrar fácilmente.
◆ Nunca permita que los niños operen, jueguen con o se arrastren dentro de aparato.

Advertencia:

- Esta máquina debe ser operada por profesionales o personal capacitado; Asegúrese de que la máquina esté conectada de forma fiable a tierra para mantenerla segura.

◆ Utilice la potencia que se indica en la placa de características y que la de polarización sea inferior al ±10 % de la tensión nominal. El cableado ser realizado por profesionales.

◆ Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro.

◆ Antes de realizar cualquier mantenimiento a la máquina, asegúrese de hab cortado la corriente;

◆ No moje ni rocíe el líquido sobre los enchufes, motores u otras partes eléctricas para evitar descargas eléctricas ;

Este aparato puede ser utilizado por niños mayores de 8 años y persona con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, siempre que estén bajo supervisión o hay recibido instrucciones sobre el uso seguro del aparato y comprendan los peligros que conlleva. Los niños no deben jugar con el aparato. La limpe el mantenimiento por parte del usuario no deben ser realizados por niños supervisión.

⚠️REFRIGERANTE INFLAMABLE

Para su seguridad observe las siguientes recomendaciones.

Este aparato contiene una pequeña cantidad de gas R290/R600a para fabricar hielo, que es respetuoso con el medio ambiente, pero inflamable daña la capa de ozono ni aumenta el efecto invernadero.

◆ Durante el transporte y la instalación, asegúrese de que los tubos del cirre refrigerante no sufran daños.

◆ Al manipular, mover y utilizar el refrigerador o el congelador, se debe evit dañar las tuberías del refrigerante o aumentar el riesgo de fugas.

◆ Evite utilizar o manipular objetos punzantes cerca de los electrodomésticos.

◆ La fuga de refrigerante puede incendiarse y dañar los ojos.

◆ En caso de que se produzcan daños, evitar la exposición al fuego y a cualquier dispositivo que genere chispas. Desconectar el aparato de la re eléctrica.

◆ Ventile bien la habitación en la que se encuentra el aparato durante varic

minutos.

◆ Notifique al servicio de atención al cliente para obtener las medidas y el asesoramiento necesarios.
◆ La cantidad de máquina para fabricar hielo contenida en este aparato se detalla arriba en gramos; también se indica en la placa de características aparato.

R290/R600a

◆ ADVERTENCIA: Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo similar al del lado izquierdo, que se encuentra en la

parte posterior del aparato (panel posterior o compresor) y es de co amarillo o naranja. Es un símbolo de advertencia de riesgo de incen Hay materiales inflamables en las tuberías de refrigerante y el compresor. Manténgase alejado de fuentes de fuego durante el uso, mantenimiento y la eliminación.

Nota:

◆ Mantenga el agua u otros líquidos conductores lejos de la máquina;
◆ No introduzca palos de golf en la máquina;
◆ Durante el movimiento de la máquina, ésta debe llevarse con cuidado en ángulo de menos de 45 grados.

Se prohíbe doblar las tuberías de descarga de agua o de suministro de agua modo que se dañen y se produzcan fugas de agua por ellas.

La distancia entre las salidas de aire y la pared debe ser superior a 3

Además, mantenga una buena ventilación y asegúrese de que la máquina esté seca y limpia.

GUARDE ESTAS INSTRUCCIONES

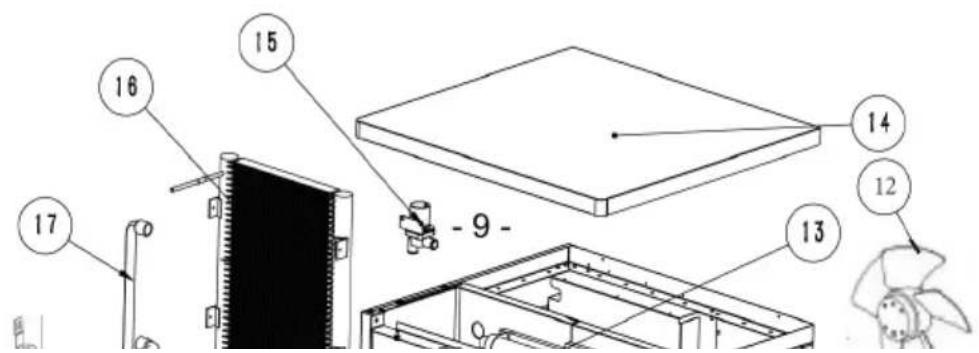

BASIC STRUCTURE

Tipo dividido

No.	Nombre	No.	Nombre
1	Panel frontal	10	válvula de suministro de agua
2	Panel de control	11	panel de control eléctrico
3	Tapa del evaporador	12	Motor del ventilador
4	Tanque de almacenamiento de agua	13	tubo de rociado
5	Bomba de agua	14	Panel superior
6	Evaporador	15	válvula de drenaje
7	Compresor	16	condensador
8	Panel derecho	17	Tubo de salida de la bo de agua
9	desagüe	18	Sensor de nivel de agu

No.	Nombre
1	Tapón de lavabo
2	Certificado de calidad
3	Instrucciones
4	Tubo de entrada d agua
5	Cinta de PTFE
6	Tubo de drenaje d agua

※ Este lote de accesorios necesita comprar baldes de

No.	Nombre
1	Pies ajustables
2	Tubo de conexión o filtro
3	Cinta de PTFE
4	Tubo de drenaje de cubo de almacenamiento de hielo
5	Filtro de agua
6	Pala de hielo

almacenamiento de hielo.

INSTALLATION

Abra la caja y traslade la máquina a un lugar adecuado. Compruebe la lista embalaje y el contenido. Si son diferentes, consulte a su distribuidor.

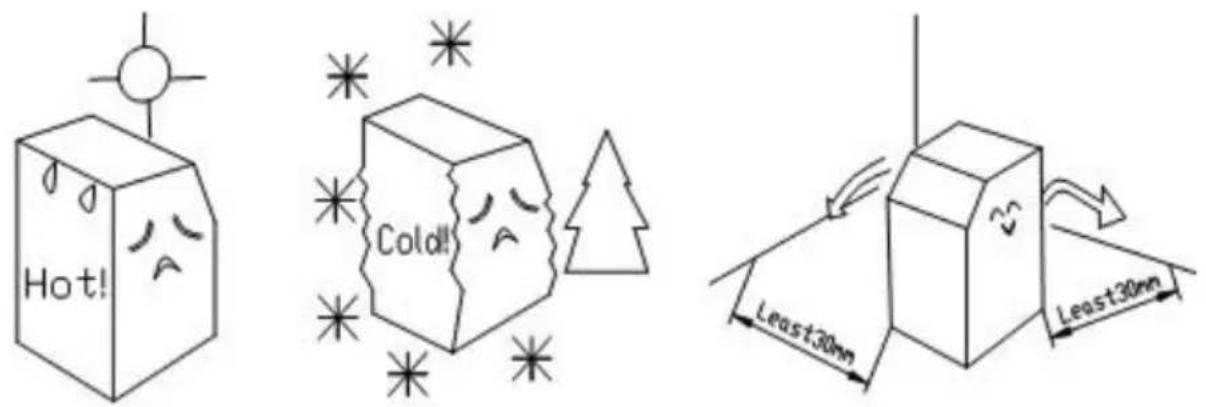

2. Entorno operativo

A. Temperatura ambiente : SN, N , ST : 10 °C \~ 38 °C

Humedad ambiental: humedad relativa ≤90%

1. Retire las patas del balde de almacenamiento de hielo e instálelas en la inferior del balde de almacenamiento de hielo.

2. Dos personas transportan la máquina de hielo y la colocan sobre el cubo almacenamiento de hielo, hasta que queda al ras del cubo de almacenamiento hielo.

3. Mantenga el nivel del motor princip ajustando las patas de la máquina pa hacer cubos de hielo.

La máquina de hielo debe instalarse (acuerdo con las Norma de seguridad sistemas de refrigeración, ASHRAE 15. Además, el hielo El fabricante no deb instalarse en pasillos ni corredores de edificios públicos.

Utilícelo con el depósito de hielo provisto por el fabricante. No lo reemplace antojo.

La distancia entre las salidas de aire y la pared debe ser superior a 30 cm. Además, mantenga una buena ventilación y asegúrese de que la máquina es seca y limpia. La posición para colocar la máquina de hielo debe estar lejos fuente de calor, como un horno, una cocina eléctrica, etc.

B. La fuente de agua es adecuada para los estándares sanitarios, la temperatura y la presión del agua son adecuadas. Para obtener la mayor eficiencia, el valor de la temperatura del agua de entrada debe ser de 32 °C y la presión debe ser de 0,1 a 0,63 MPa.

C. Debe haber un alcantarillado. Durante el trabajo, parte del agua se descargará, por lo que el alcantarillado es necesario. Además, el alcantarillado debe mantenerse despejado.

a 'Seleccione la fuente de alimentación adecuada de acuerdo con el voltaje y potencia que figuran en la placa de identificación.

b Conecte el cable de alimentación y la fuente de alimentación, asegurándose de

que los cables amarillo y verde estén conectados firmemente al cable de ti

Precaución:

a. Por seguridad, asegúrese de que la conexión a tiertuenas condiciones.

b. Todos los cables exteriores y otros aparatos deben con la norma nacional.

c·Si el rango de fluctuación de voltaje es amplio (± 10 % por encima del nominal), se producirán muchas fallas, como que la máquina no pueda arrando que la placa de control electrónico esté dañada o que el compresor se dañado lo tanto, debe utilizar un regulador de voltaje automático adecuado.

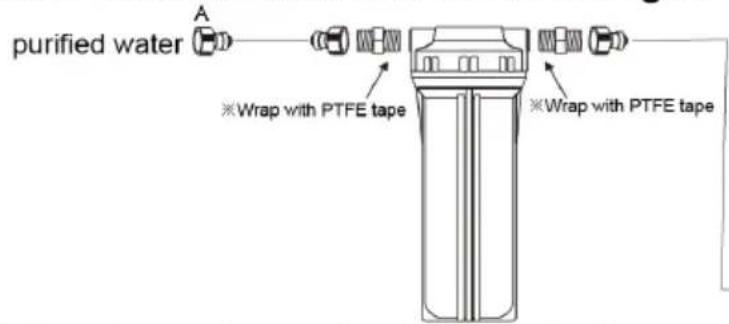

4. Conecte la tubería de suministro de agua

Retire la tubería de agua de la bolsa de accesorios y conecte la tubería de la fábrica de hielo como se muestra arriba.

Una vez finalizada la instalación, verifique la pieza de conexión para ver si fugas o no.

Debe conectar las tuberías de agua según el diagrama del panel trasero. El caudal de agua condensada se puede ajustar según las necesidades del cliera (El caudal de agua condensada se relaciona con la velocidad de fabricación hielo)

5. Conecte la tubería de descarga de agua

El tubo de descarga de agua está situado en la parte trasera de la máquin extremo del tubo extendido hasta el alcantarillado.

SERVICE INSTRUCTION

1. Proceso de operación

Primero, abra el grifo de agua, la energía eléctrica y la válvula de suministro agua, luego llene el fregadero con agua y cierre el grifo cuando el fregadero lleno con el agua adecuada.

2. Proceso de fabricación de hielo

Después de varios minutos, la bomba de agua comienza a funcionar y el ag bombea y fluye a través del modelo de hielo de manera uniforme. Por último hielo se forma en el modelo. Cuando la máquina de hielo funciona durante tiempo especificado, el hielo comienza a caer.

3. Proceso de gota de hielo

La bomba de agua deja de funcionar, la válvula de suministro de agua se agua entra en el fregadero. La válvula de calefacción se enciende y el gas refrigerante se introduce en el modelo de hielo; la raíz de hielo se derrite y después de unos 2 minutos, el bloque de hielo cae en el armario de hielo. bloque de hielo que cae golpea la placa de retención (el interruptor inductivo está fijado en el lado derecho de la placa de retención). Hasta ahora, se h completado un círculo y se iniciará el nuevo círculo de fabricación de hielo.

4. Parada automática

Cuando el armario de hielo se llena de bloques de hielo, el bloque de hielo sigue cayendo quedará bloqueado entre la placa de retención y el evaporado placa de retención se abrirá continuamente y no podrá volver a la posición Después de varios segundos, la máquina de hielo dejará de funcionar automáticamente. Una vez que se retire el bloque de hielo bloqueado entre la placa de retención y el evaporador, la placa de retención volverá a su posible original y la máquina de hielo se reiniciará para producir hielo.

5. Comprobación de funcionamiento

A·Cuando la máquina de hielo está en funcionamiento, una interrupción

repentina del suministro de agua puede provocar que el fregadero no se llen el agua adecuada. La máquina de hielo pasará al modo de espera y no fal hielo como de costumbre. Una vez que el suministro de agua se normalice

reinicie la máquina, podrá funcionar con normalidad.

B·El motor del ventilador del condensador está controlado por la temperatura, cuando la temperatura de la superficie del condensador es más baja, el motor ventilador se detendrá, para ahorrar energía; cuando la temperatura de la superficie aumenta, el motor del ventilador funcionará nuevamente, por lo que motor del ventilador funciona de manera intermitente durante el proceso de fabricación de hielo.

C·Cuando una máquina de hielo comercial funciona a una temperatura ambiemás baja, el proceso de caída del hielo se demorará más de lo habitual. S ocurre tres veces seguidas, la máquina se detendrá automáticamente y la luz en la caja eléctrica parpadeará alternativamente con las otras cuatro luces. Después de reiniciar la máquina, todo volverá a la normalidad . Por lo tantosugerimos al usuario no utilizar la máquina a una temperatura ambiente baja.

7. Botones en el panel de visualización

Arranque/apagado:

Presione 3 segundos para apagar la máquina en estado encendido

Presione el botón de encendido/apagado para encender la máquina en el est apagado Presione el botón de encendido/apagado para salir de la configuración del espesor del hielo y del estado de ajuste del llenado de agua.

Modo botón :

Cambie el programa de fabricación de hielo

Limpio / Botón Establecer :

Presione para limpiar el estado cuando la máquina esté apagada

Botón +/reserva :

Presione para ajustar el espesor del hielo bajo equilibrio de presión, hacer h descargar hielo, estado de hielo lleno

Haga clic para aumentar 1, mantenga presionado el botón para aumentar continuamente bajo el estado de ajuste del espesor del hielo

Haga clic para pasar al estado de configuración de la hora de reserva en el desactivado

-Botón de luz :

Haga clic para disminuir 1, mantenga presionado el botón para disminuir continuamente bajo el estado de ajuste del espesor del hielo

Instrucciones: cuando la máquina se encuentra en la condición de “protecció por falta de agua”, puede reiniciarse automáticamente después de que el fregadero se llene con el agua adecuada. Si otras fallas hacen que la máqu detenga, presione el botón de inicio o vuelva a suministrar energía después cuarenta y cinco minutos y la máquina comenzará nuevamente.

A. Los parámetros tecnológicos están en la placa de identificación.

B·El diagrama esquemático eléctrico está en el lado interior de la placa.
