MANUALE UTENTE GX5088 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Lucidatrice per lucidatura

MODELLO:GX5088

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Brunitura

Macchina lucidatrice

MODELLO:GX5088

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Prefazione

Innanzitutto, esprimiamo i nostri più sentiti ringraziamenti ai nostri clienti che hanno acquistato la nostra attrezzatura Questo manuale è per il servizio clienti per migliorare Scritto con questa attrezzatura.Spero che i prodotti e i servizi dell'azienda portino per cortesia, il canale.

Promemoria importante

Per la tua sicurezza, prima di montare e utilizzare tali prodotti, devi prima

leggere questo manuale per chiarire il funzionamento unico, l'applicazione e le possibili problemi di questa apparecchiatura.

Questo manuale è coerente con la data di fabbricazione della macchina,

trovare informazioni sui dati tecnici della macchina acquisita manualmente verifica per

aggiornamenti delle nostre macchine sul sito di assistenza post-vendita o sul sito Web correlato.

Questa lucidatrice è progettata per:

• Uso commerciale nell'industria e nell'artigianato.
• Lavorazione delle superfici come ad esempio la lucidatura, la strutturazione, la lucidatura, la spazzolatura, la levigatura, la rimozione della ruggine o delle sbavature dall'acciaio o dall'acciaio inossidabile o materiali non metallici.
• Scegliere la mola adatta quando si trattano superfici in legno.

Leggere attentamente questo manuale prima dell'uso

Le regole generali di sicurezza

Attenzione! Leggere le istruzioni Senza seguire le istruzioni seguenti per

l'uso o il funzionamento provocherà scosse elettriche, incendi o lesioni gravi. In tutti i termini del

seguente esempio avviso "utensili elettrici" si riferisce al driver di utilità (cavo) di alimentazione

utensili o utensili elettrici a batteria (senza fili).

Salva queste istruzioni

A) posto di lavoro

1) mantenere il posto di lavoro pulito e luminoso. Il caos e il campo oscuro possono causare incidenti.
2) non esporre liquidi, gas o polveri infiammabili all'ambiente circostante
durante l'uso di utensili elettrici, le scintille degli utensili elettrici possono incendiare polvere o gas.
3) lasciare che bambini e spettatori lascino manipolare utensili elettrici. La distrazione sarà
ti aiuta a rilassarti e a non avere più il controllo.

B) sicurezza elettrica

1) gli utensili elettrici devono essere abbinati alla presa, la spina non deve essere modificata in alcun modo spina di modo. Necessità di messa a terra utensili elettrici non possono utilizzare alcuna spina di conversione. Senza una modifica adeguata della spina e della presa ridurrà il rischio di scosse elettriche.
2) evitare il contatto umano con il terreno, ad esempio con tubi, dissipatori di calore e frigoriferi. Se si mette a terra il corpo, aumenta il rischio di scosse elettriche.
3) gli utensili elettrici non devono essere esposti alla pioggia o ad ambienti umidi. Acqua negli utensili elettrici aumenta il rischio di scosse elettriche.
4) non devono abusare delle loro linee elettriche. I fili non devono essere manipolati, tirare la corrente utensili o staccare la spina. Tenere gli utensili elettrici lontano da calore, olio, bordi taglienti o parti in movimento. Danni o bobine di filo aumenteranno il rischio di scosse elettriche.
5) Quando si utilizzano utensili elettrici all'esterno, utilizzare un cavo esterno per uso esterno. Le linee adatte all'uso esterno riducono il rischio di scosse elettriche.

C) la sicurezza personale

1) essere attenti, quando si utilizza un elettroutensile in funzione e l'attenzione è rivolta verso l'alto, restare svegli. Non in caso di stanchezza, droghe, alcol o risposta al trattamento sotto l'azione dell'elettricità
utensili. Durante il funzionamento degli utensili elettrici le distrazioni possono causare gravi danni personali. infortunio.

2) utilizzare il dispositivo di sicurezza. Indossare sempre gli occhiali protettivi. I dispositivi di sicurezza, come il condizioni appropriate di maschere antipolvere, scarpe di sicurezza antiscivolo, casco di sicurezza, ecc. poiché un dispositivo di protezione dell'udito può ridurre i danni personali.

3) evitare avviamenti bruschi. Assicurarsi che l'interruttore sia in posizione off quando inserito nella spina. Il dito sull'interruttore è stato acceso o l'interruttore è acceso se inserito nella spina può causare situazioni di pericolo.
4) prima di passare gli utensili elettrici, rimuovere tutte le chiavi o la regolazione della chiave inglese. Legacy negli utensili elettrici, chiavi o chiavi sulle parti rotanti possono causare lesioni personali.
5) le mani non si allungano troppo. Fai sempre attenzione al passo e all'equilibrio. Quindi sotto la coscienza può ben controllare gli utensili elettrici.
6) vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e le maniche lontani dalle parti in movimento. Abiti larghi, accessori o lunghi i capelli potrebbero essere coinvolti nelle parti in movimento.
7) se dotato di dispositivo di rimozione dei trucioli, è stato effettuato il collegamento del dispositivo di raccolta della polvere effettuate tramite il dispositivo, assicurarsi che la loro connessione sia in buone condizioni e utilizzata correttamente. Utilizzando questo dispositivo è possibile ridurre il rischio di formazione di detriti.

D) utensili elettrici da utilizzare e questioni a cui prestare attenzione

1) non abusare degli utensili elettrici, a seconda dell'applicazione utilizzando gli utensili appropriati utensili elettrici. Scegliete gli utensili elettrici con la valutazione di progettazione appropriata che renderanno il vostro lavoro più efficace e più sicuro.
2) se l'interruttore non è collegato o spento, non è consentito utilizzare l'strumento. Non è possibile utilizzare l'interruttore per controllare l'utensile elettrico è pericoloso e deve essere riparato.
3) in ogni caso, prima di cambiare gli accessori o riporre gli utensili elettrici, bisogna tirare la spina dall'alimentatore o dalla scatola della batteria fuori dall'alimentatore. La protezione misure per ridurre il rischio che gli utensili elettrici si accendano improvvisamente.
4) saranno utensili elettrici inutilizzati per bambini e ambito, e non lasciare che non siano familiari con utensili elettrici o non capiscono le presenti istruzioni per l'uso degli utensili elettrici. Gli utensili elettrici nelle mani di utenti non addestrati sono pericolosi.
5) manutenzione degli utensili elettrici. Controllare l'installazione della deviazione della parte mobile o bloccati, parti danneggiate e altre condizioni che interessano l'utensile elettrico. Se ci sono danni, gli utensili elettrici devono essere riparati prima dell'uso. Molti incidenti causati da scarsa manutenzione degli utensili elettrici.

6) mantenere gli utensili da taglio affiliati e puliti. Mantenere un buon utensile da taglio con un affilato il tagliente non si inceppa facilmente ed è facile da controllare.
7) secondo le istruzioni per l'uso e intende utilizzare il metodo di tipo speciale requisiti degli utensili elettrici, condizioni operative e funzionamento per utilizzare utensili elettrici, scatola degli accessori, testa di taglio dell'utensile, ecc. Gli utensili elettrici saranno utilizzati da coloro che non conformi ai requisiti operativi possono causare situazioni pericolose.

E) manutenzione

1) i tuoi utensili elettrici all'azienda per la riparazione, la manutenzione devono utilizzare gli stessi parti per la sostituzione. Dillo per garantire il mantenimento della sicurezza delle apparecchiature elettriche utensili.
2) pulire, effettuare la manutenzione e aggiungere regolarmente olio lubrificante (grasso).
3) parti sostituibili dall'utente come segue: spazzola, interruttore, cavo di alimentazione.

Levigatura a filo, levigatura, levigatura e lucidatura o operazione di taglio abrasivo di avvertenza generale sulla sicurezza:

A) l'utensile elettrico è utilizzato per realizzare la funzione di lucidatrice. Leggi con l'utensile elettrico vengono fornite tutte le avvertenze di sicurezza, le istruzioni, gli schemi e regole. Non comprendere tutte le informazioni elencate di seguito porterà a clic, fuoco o lesioni gravi.
B) non è consigliato l'uso di utensili elettrici quali operazioni di molatura, carteggiatura, spazzolatura o taglio. Utensili elettrici in base alla funzione specificata per funzionare, non è pericoloso e può causare lesioni personali.
C) non utilizzare gli utensili consigliati dal produttore e quelli appositamente progettati allegato. Altrimenti l'allegato potrebbe essere messo sul tuo utensile elettrico, e può garantire un funzionamento sicuro.
D) l'attacco deve essere almeno uguale alla velocità nominale del contrassegno massimo velocità degli utensili elettrici. L'accessorio è maggiore della velocità nominale della velocità l'operazione scoppierà e schizzerà.
E) il diametro esterno e lo spessore dell'attacco devono essere compresi nell'intervallo elettrico capacità nominale degli strumenti. Le dimensioni errate degli accessori non garantiscono una protezione adeguata e controllo.

F) mola, flangia, cuscino posteriore o qualsiasi altro accessorio dimensione del foro dell'albero deve essere adatto per l'installazione sul mandrino dell'utensile elettrico. Con un foro per l'albero e i pezzi di installazione degli utensili elettrici non gli accessori saranno instabili, eccessivi vibrazioni e potrebbero causare fuori controllo.

G) non utilizzare accessori danneggiati. Prima di ogni utilizzo controllare l'accessorio, come detriti e crepe della mola, il cuscino posteriore per crepe, strappi o usura eccessiva, sia allentata che spazzola metallica o frattura del filo. Se caduto da utensili elettrici e accessori, controllare se ci sono danni o installazione accessori, e senza alcun danno dopo l'ispezione e l'installazione degli accessori, lasciare che se stessi e gli astanti si trovino lontano dal piano dell'accessorio rotante e che l'utensile elettrico funzioni a vuoto massimo per 1 min. Normalmente, nel esperimento, danni da scoppio degli accessori.

H) indossare dispositivi di protezione. In base alle condizioni applicabili, applicabili maschere, occhiali di sicurezza o occhiali di sicurezza. Se applicabile, indossare maschera antipolvere, protezione acustica, guanti e lavorare in piccole quantità di abrasivo o manufatti grembiule. La protezione per gli occhi deve impedire che i detriti volanti vengano prodotti da varie operazioni. Maschera antipolvere o il respiratore deve essere in grado di filtrare le particelle generate dal funzionamento. A lungo termine l'esposizione a rumori ad alta intensità può causare la perdita dell'udito.

I) lasciare che gli astanti e l'area di lavoro mantengano una distanza di sicurezza. Qualsiasi persona entrare nell'area di lavoro deve indossare dispositivi di protezione. Lavori o frammenti di gli accessori rotti potrebbero volare via e interferire con l'area di azione degli astanti.

L'accessorio di taglio che colpisce un conduttore carico può esporre gli utensili elettrici al metallo parti cariche e possono provocare una scossa elettrica all'operatore.

Negli accessori da taglio può tagliare le linee scure o il suo posto di filo durante il funzionamento, solo attraverso la superficie di presa isolante per tenere gli utensili elettrici. Incontrato un carico gli accessori per il taglio dei conduttori possono esporre l'utensile elettrico all'oro Le parti sono cariche e possono rappresentare un rischio di scossa elettrica per l'operatore.

Nota: se l'operazione di lucidatura è l'unica operazione, si consiglia quanto sopra l'avviso può essere omesso.

K) allontanare il cavo dall'accessorio rotante. In caso di controllo improprio, il cavo può essere tagliato o avvolto, e rende le tue mani o braccia potrebbero essere coinvolte nella rotazione in l'allegato.

L) fino a quando gli accessori non si fermano completamente, muovendosi verso il basso, gli utensili elettrici, girando gli accessori possono essere catturati in superficie e tirare gli utensili elettrici e farti perdere controllo sullo strumento
M) quando si trasporta un utensile elettrico non avviarlo, urtarlo accidentalmente e ruotarlo gli accessori potrebbero danneggiare i vestiti e il corpo.
N) pulire spesso le prese d'aria degli utensili elettrici, la ventola degli utensili elettrici inala polvere nell'involucro, l'elevato deposito di polvere metallica può causare pericoli elettrici.
O) non utilizzare utensili elettrici in prossimità di materiali infiammabili, Marte grigio per cuocere il materiale.

Codice di sicurezza speciale

I seguenti elementi sono le precauzioni di sicurezza per l'utilizzo del mulino da lancio, si prega di rispettarle scrupolosamente, altrimenti si rischia di danneggiare l'utensile o la carrozzeria.

1. Assicurarsi di utilizzare gli scudi dopo l'installazione.
2. Le viti sulla mola devono essere serrate prima dell'uso.
3. Prima di cambiare la mola, bisogna staccare la spina dalla presa, per non collegare accidentalmente l'interruttore di alimentazione dell'utensile e causare incidenti.
4. Utilizzare l'impugnatura ausiliaria e tenere gli utensili con entrambe le mani per ottenere il pieno controllo degli utensili.
5. Assicurarsi di fissare l'utensile prima di avviarlo.
6. Prima della rettifica, è necessario controllare la direzione di rotazione della mola. con la direzione della freccia indicata dalla testa del cambio.
7. Non utilizzare acqua o liquidi abrasivi.
8. Non fissare l'utensile su un morsetto da banco o su un dispositivo di fissaggio.
9. È obbligatorio indossare occhiali protettivi per evitare che schizzi e particelle finiscano negli occhi.
10. Dopo l'uso, non far cadere l'utensile finché non smette completamente di girare.
11. Assicurarsi sempre che il cavo di alimentazione non entri in contatto con la superficie di macinazione. ruota.

12. Se l'utensile cade o entra in collisione accidentalmente, controllare la mola e il corpo per danno, rottura o deformazione.

13. Quando si utilizza un cavo di alimentazione esteso, utilizzare un cavo di alimentazione a doppio isolamento con le stesse specifiche di questo utensile.

14. Quando si utilizza questo utensile in luoghi di lavoro umidi e stretti, deve essere utilizzato un interruttore elettrico automatico di cortocircuito (30 mA) per proteggere la sicurezza dell'operatore.

Dichiarazione di operazione

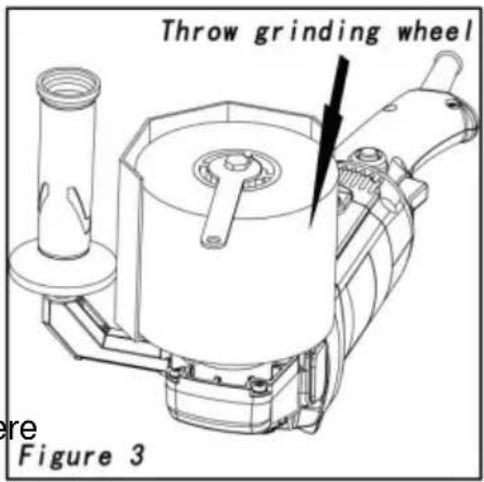

• Installare e rimuovere lo scudo

Installazione: affermare che la parte sporgente dello scudo è contro la calotta della testa, la copertura dello scudo è rivolta verso l'operatore, serrare le viti di fissaggio. (Figura 3)

Rimuovere: allentare le viti di fissaggio per rimuovere lo scudo

Da ricordare: la copertura dello scudo deve essere rivolta verso l'operatore per evitare che detriti vengano proiettati sul corpo.

• Installare e rimuovere la mola abrasiva. Ricordare: staccare sempre la spina dalla presa di corrente prima di installare e scollegare la mola abrasiva.

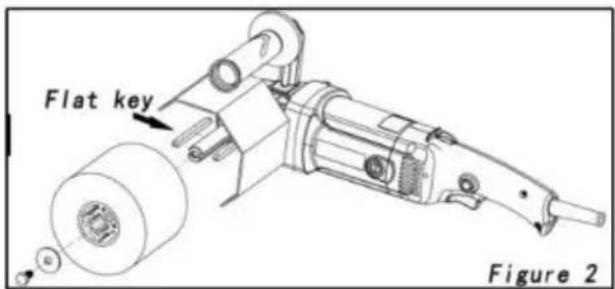

Installare la mola: installare le chiavi piatte nella scanalatura su entrambi i lati del mandrino (Figura 2), quindi installare la mola sul mandrino, premere il pulsante di blocco o afferrare la mola (l'alimentazione deve essere interrotta) e serrare la vite della piastra di pressione (Figura 1).

Rimuovere la mola: svitare la vite della piastra di pressione e rimuovere la mola di lanci

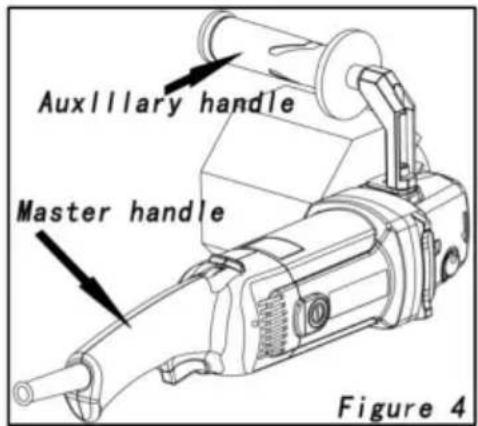

• Installare la maniglia ausiliaria:

Installare la maniglia ausiliaria sulla testata e

aggiungere un cuscinetto piatto per regolare se la posizione non è comodo da usare. Dopo aver installato l'ausiliario maniglia, tenendo la maniglia in una mano e la l'altra mano può controllare meglio l'utensile (Figura 4).

Nota: prima di inserire la spina nella presa elettrica alimentazione, controllare che il pulsante di blocco dell'interrut espulso, l'azione del grilletto dell'interruttore è flessibile e il pulsante di blocco viene rilasciato.

Premere l'interruttore e azionare lo strumento per avviarlo. Rilasciare lo strumento grilletto per spegnere e smettere gradualmente di correre.

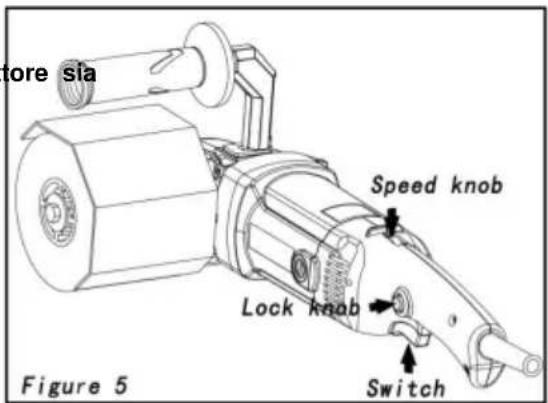

fore sia Speed knob Lock knob Switch Figure 5

Premere il grilletto dell'interruttore, quindi premere l'interruttore pulsante di blocco, quindi rilasciare il grilletto dell'interruttore.

L'utensile è in funzionamento continuo, premere il grilletto dell'interruttore per rilasciare l'interruttore pulsante di blocco, spegnere l'utensile e arrestarlo gradualmente.

Questo strumento ha una funzione di regolazione della velocità da 1 a 6 marce, puoi scegliere quella appropriata macinazione veloce (Figura 5).

- È un metodo di macinazione efficace e sicuro

1. Durante la rettifica, avviare l'utensile e quindi contattare il pezzo in lavorazione; dopo la rettifica,

lasciare che l'utensile si allontani dal pezzo in lavorazione e chiudere l'utensile.

1. Quando non è consentito alla mola di entrare in collisione con il pezzo in lavorazione o con il la forza è troppo grande. La pressione deve essere applicata gradualmente, per rendere la macinazione la ruota non subisce la forza d'impatto, in modo da evitare che la mola scoppi e incidente.

2. In genere, per la lavorazione di materiali duri si utilizza una mola abrasiva morbida.

4.

Manutenzione e ispezione

Ricorda: prima di effettuare la manutenzione è necessario staccare la spina dalla presa di corrente e controlla.

Rimuovere spesso la polvere, le macchie di olio e altri cattivi attacchi sugli utensili. Mantenere il utensili puliti e coltelli affilati.

Controllare sempre che le viti dei componenti di collegamento non siano allentate.

Controllare che lo strato isolante del cavo di alimentazione sia privo di danni. • Spazzola di

ricambio

Quando la scintilla è grande o smette di funzionare, la spazzola deve essere sostituita.

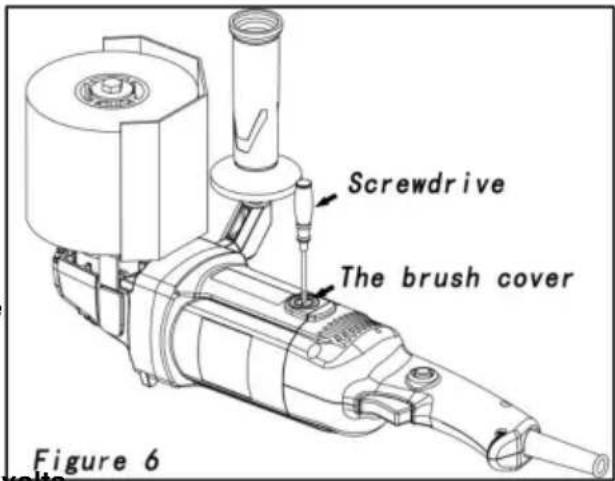

Svitare il tappo della spazzola con l'avviatore, rimuovere la spazzola usurata, installare quella nuova spazzola, verificare che la spazzola scorra liberamente nel foro, quindi stringere la spazzola tappo (Figura 6).

Assicurarsi di sostituire entrambe le spazzole alla volta contemporaneamente e utilizzare il pennello originale.

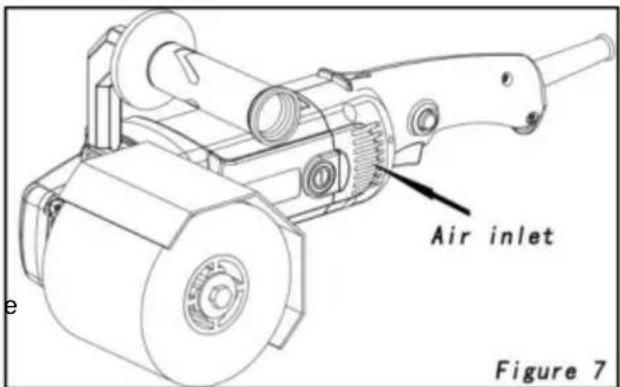

• La pulizia pulita è la pulizia pulizia pulita per sicurezza funzionamento (Figura 7).

L'accumulo di polvere può impedire l'

strumento dal funzionare normalmente. Rimuovere il rete antipolvere, soffiare via la rete antipolvere, spazzolare altre parti possono estendere efficacemente il durata utile dell'utensile.

Air inlet Figure 7

Garanzia di qualità

- Tutti gli utensili prodotti dalla Società hanno garanzia di fabbrica e la loro riparazione o il periodo di restituzione sarà conforme alle disposizioni del Paese di utilizzo.

• I danni dovuti al consumo naturale, al sovraccarico o al funzionamento errato non sono

incluso nell'ambito della garanzia di fabbrica.

- Non devono essere rimossi gli utensili e possono essere riparati o sostituiti solo inviando gli utensili torna al negozio.

Riparazione

• Quando l'utente cambia l'interruttore, il cavo di alimentazione e la spazzola, si prega di utilizzare il nostro accessori originali di fabbrica.
• Per garantire la sicurezza e l'affidabilità degli utensili, si prega di inviare il vostro utensile al nostro stazione di riparazione per la riparazione.

Specifiche

modello	MOD: GX5088 SIN-GX-120×100
fonte	Comunicazione individuale,220 V, 50 Hz/110 V 60 Hz
Potenza nominale in ingresso	1200W
velocità senza carico	ND: 730~3200 giri/minUE: 950~3200 giri/min
Lanciare macinazione ruota	Dimensioni: 120×100mm

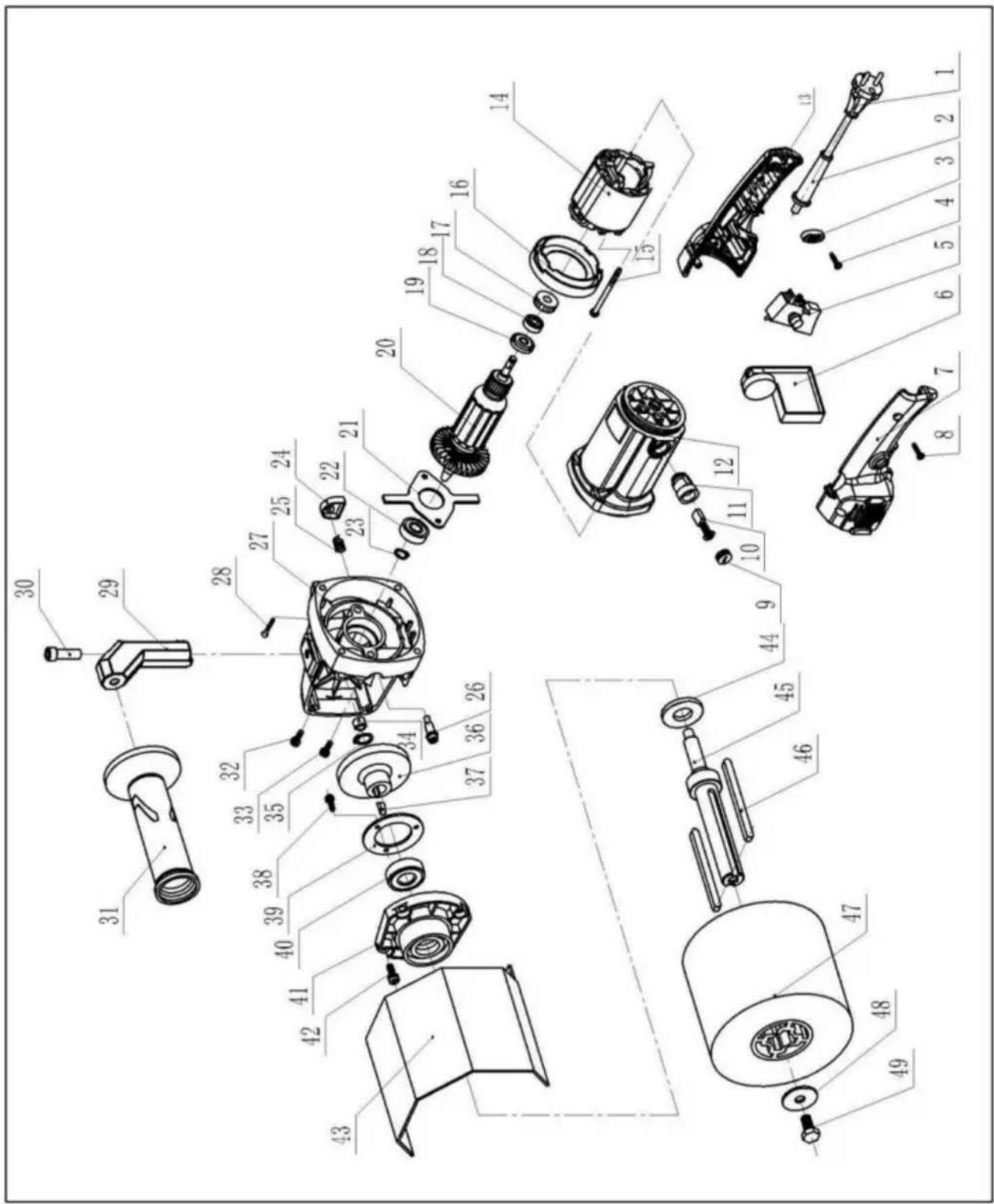

N. P. NO	ME PARTI	Q'TY P.	No. NOME	PARTI	QUANTITÀ
1	Filo elettrico	1	26	Perno autobloccante	1
2	boccola	1	27	Alloggiamento del riduttore	1
3	Fermaglio per fili	1	28 viti	ST5X30	2
4	Viti ST4X14	2	29	Staffa di collegamento	1
5	Interruttore	1	30 Bullone a testa esagonale M8X20		1
6	Regolatore elettronico	1	31	Manico dritto	1
7	Maniglia destra	1	32 viti	M5X16	1
8	Viti ST4X16	4	33 viti	M5X12	1
9	Cappuccio della spazzola di carbone	2	34	HK0810 Rullo ad aghi cuscinetti	1
10	Spazzola di carbone	2	35 Anello elastico per albero ∅12		1
11	Portaspazzole	2	36	Ruota dentata	3
12	Alloggiamento	1	37 Chiave semicircolare 4x13		1
13	Maniglia sinistra	1	38 Vite	M4X10	1
14	statore	1	39	6201 cuscinetto a sfere	1
15 viti	ST5x65	2	40	cuscinetto 6201	4
16	parabrezza	1	41	Coperchio frontale di uscita	1
17	Manicotto in gomma	1	42 viti	M5X14	1
18	608 cuscinetto	1	43	Copertura protettiva	1
19	Anello di arresto della dispersione	1	44	Copertura antipolvere	2
20 rotor		1	45	Albero di uscita	1
21	Ghiandola trasversale	1	46	Chiave quadrata 6x6x90	1
22	6201 cuscinetto a croce ghiandola	1	47	Ruota in fibra	1
23 Anello elastico per albero ∅12		1	48 ∅8	Tampone piatto
24 Coperchio autobloccante		1	49	M8X16 esagonale viti
25 Molia autobloccante		1

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. Prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.
