Typ produktu	Polerka / Wykańczarka
Marka	Vevor
Model	GX5088
Napięcie zasilania	220 V (50 Hz) / 110 V (60 Hz)
Moc znamionowa	1200 W
Prędkość biegu jałowego	730 - 3200 obr/min (NA) / 950 - 3200 obr/min (UE)
Koło polerskie	120 × 100 mm
Regulacja prędkości	6 prędkości (1-6)
Przeznaczenie	Komercyjne: wykańczanie, polerowanie, szczotkowanie, gratowanie, usuwanie rdzy
Kompatybilne materiały	Stal, stal nierdzewna, metale nieżelazne, drewno, tworzywa sztuczne
Uchwyt pomocniczy	Tak, zdejmowany
Osłona ochronna	Tak, kierowana w stronę operatora
Przełącznik	Z blokadą do ciągłej pracy
Podwójna izolacja	Tak
Szczotki węglowe	Wymienialne przez użytkownika (para)
Dostępne części zamienne	Przełącznik, przewód zasilający, szczotki, koło
Konserwacja	Regularne czyszczenie otworów wentylacyjnych i filtra przeciwpylnego
Gwarancja	Gwarancja fabryczna zgodnie z przepisami kraju użytkowania
Normy	Dyrektywa europejska 2012/19/UE (WEEE)
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny

Często zadawane pytania - GX5088 Vevor

Jakie jest napięcie zasilania polerki Vevor GX5088?

Polerka działa pod napięciem 220 V (50 Hz) lub 110 V (60 Hz) w zależności od wersji.

Jak ustawić prędkość obrotową?

Obróć pokrętło regulacji prędkości znajdujące się na urządzeniu, aby wybrać jedną z 6 prędkości (1-6). Dostosuj prędkość do obrabianego materiału.

Jak wymienić tarczę polerską?

Odłącz urządzenie. Użyj dołączonych kluczy płaskich, aby zablokować wrzeciono, odkręć śrubę płyty dociskowej, usuń starą tarczę i zamontuj nową, dokręcając śrubę.

Czy urządzenie może pracować w sposób ciągły?

Tak, naciśnij spust przełącznika, a następnie przycisk blokady, aby uzyskać ciągłą pracę. Zwolnij spust, aby wyłączyć blokadę.

Jakie materiały można polerować tą maszyną?

Nadaje się do stali, stali nierdzewnej, metali nieżelaznych, drewna i tworzyw sztucznych. Użyj tarczy odpowiedniej do materiału.

Jak wymienić szczotki węglowe?

Odłącz urządzenie. Odkręć zaślepki szczotek, wyjmij zużyte szczotki i zainstaluj nowe (zawsze parami). Używaj oryginalnych szczotek Vevor.

Jaka jest moc polerki GX5088?

Moc znamionowa wynosi 1200 W, zapewniając wystarczającą wydajność do intensywnych prac polerskich.

Czy bezpieczne jest używanie polerki bez osłony ochronnej?

Nie, osłona ochronna jest obowiązkowa. Powinna być skierowana w stronę operatora, aby uniknąć odprysków. Nigdy nie używaj bez osłony.

Jak czyścić polerkę?

Odłącz urządzenie. Usuń kurz i pozostałości szczotką lub suchą szmatką. Regularnie czyść otwory wentylacyjne i filtr przeciwpylny, aby uniknąć przegrzania.

Gdzie znaleźć części zamienne do GX5088?

Części zamienne (szczotki, przełącznik, przewód, tarcza) są dostępne w serwisie posprzedażowym Vevor. Skontaktuj się z www.vevor.com/support, aby zamówić.

INSTRUKCJA OBSŁUGI GX5088 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Maszyna do polerowania i polerowania

MODEL:GX5088

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Polerowanie

Maszyna polerująca

MODEL:GX5088

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Przedmowa

Przede wszystkim chcielibyśmy wyrazić nasze najsczersze podziękowania naszym klientom, którzy zakupiliśmy nasz sprzęt Niniejsza instrukcja jest przeznaczona dla obsługi klienta w celu lepszego dostosowania Napisane przy użyciu tego sprzętu. Mamy nadzieję, że produkty i usługi firmy przyniosą ty kanał uprzejmość.

Ważne przypomnienie

Ze względów bezpieczeństwa przed montażem i użytkowaniem takich produktów należy najpierw: przeczytaj tę instrukcję, aby uzyskać szczegółowe informacje na temat unikalnej obsługi, zastosowania i możliwych problemy tego sprzętu.

Niniejsza instrukcja jest zgodna z datą produkcji Twojej maszyny,

znajdź informacje o danych technicznych maszyny nabytej sprawdź ręcznie

Aktualizacje naszych maszyn w serwisie posprzedażowym lub na powiązanej stronie internetowej.

Ta polerka jest przeznaczona do:

- Zastosowanie komercyjne w przemyśle i rzemiośle.

- Obróbka powierzchni, np. polerowanie, nadawanie struktury, szczotkowanie, wygładzanie, usuwanie rdzy lub zadziorów ze stali lub stali nierdzewnej lub materiały niemetalowe.

-Wybierz odpowiednią tarczę do obróbki powierzchni drewnianych.

Przed użyciem należy uważnie przeczytać instrukcję.

Ogólne zasady bezpieczeństwa

Ostrzeżenie! Przeczytaj instrukcję Bez zgodnie z poniższymi instrukcjami dla

użytkowanie lub obsługa może spowodować porażenie prądem, pożar lub poważne obrażenia. Na wszystkich warunkach w poniższy przykład ostrzeżenia „narzędzia elektryczne” odnoszą się do sterownika (kabla) zasilającego narzędzia lub elektronarzędzia zasilane akumulatorowo (bezprzewodowe).

Zapisz te instrukcje

A) miejsce pracy

1) utrzymuj miejsce pracy w czystości i jasności. Chaos i ciemne pole mogą być przyczyną wypadków.
2) nie należy umieszczać w otoczeniu żadnych łatwopalnych cieczy, gazów ani proszków

Podczas obsługi elektronarzędzi iskry powstałe w wyniku korzystania z elektronarzędzi mogą spowodować zapłon proszku, pyłu lub gazu.

3) pozwolić dzieciom i osobom postronnym na pozostawienie manipulacji narzędziami elektrycznymi. Rozproszenie uwagi pomóc Ci rozluźnić kontrolę.

B) bezpieczeństwo elektryczne

1) elektronarzędzia muszą być dopasowane do gniazda, wtyczka nie może być w żaden sposób modyfikowana wtyczka. Potrzeba uziemienia narzędzi elektrycznych nie można używać żadnej wtyczki przejściowej. Bez odpowiednia modyfikacja wtyczki i gniazdka zmniejszy ryzyko porażenia prądem.
2) aby uniknąć kontaktu człowieka z podłożem, np. rurami, radiatorami i lodówkami. Uziemienie ciała zwiększa ryzyko porażenia prądem.
3) Narzędzia elektryczne nie mogą być narażone na deszcz lub wilgotne środowisko. Woda Podłączanie urządzeń elektrycznych do prądu może wiązać się ze zwiększonym ryzykiem porażenia prądem.
4) nie wolno nadużywać linii energetycznych. Przewody nie mogą być chwytane, ciągnąć za przewody narzędzi lub odłącz je od gniazdka. Trzymaj narzędzia elektryczne z dala od ciepła, oleju, ostrych krawędzi lub ruchome części. Uszkodzony lub zwinięty przewód zwiększa ryzyko porażenia prądem.
5) W przypadku stosowania elektronarzędzi na zewnątrz budynków należy stosować przewody zewnętrzne przeznaczone do użytku na zewnątrz. Linie przeznaczone do stosowania na zewnątrz budynków zmniejszają ryzyko porażenia prądem.
C) bezpieczeństwo osobiste
1) zachowaj czujność podczas pracy elektronarzędzia i zachowaj uwagę. Nie w przypadku zmęczenia, narkotyków, alkoholu lub reakcji na leczenie pod wpływem prądu elektrycznego narzędzia. Podczas pracy narzędziami elektrycznymi rozproszenie uwagi może spowodować poważne obrażenia ciała obrażenia.
2) użyj urządzenia zabezpieczającego. Zawsze noś okulary ochronne. Urządzenia zabezpieczające, takie jak odpowiednie warunki masek przeciwpyłowych, antypoślizgowych butów roboczych, kasku ochronnego, takich jak jako środek ochrony słuchu może zmniejszyć ryzyko obrażeń ciała.

3) unikaj nagłego uruchamiania. Upewnij się, że przełącznik jest w pozycji wyłączonej po włożeniu do wtyczki. Palec na przełączniku został włączony lub przełącznik jest włączony Włożenie wtyczki do gniazdka może spowodować niebezpieczeństwo.

4) przed użyciem narzędzi elektrycznych wyjmij wszystkie klucze lub klucze regulacyjne. Legacy Dotknięcie kluczem lub kluczykiem narzędzia elektrycznego obracających się części może spowodować obrażenia ciała.

5) ręce nie rozciągają się zbyt długo. Zawsze uważaj na krok i równowagę. Więc pod świadomość może dobrze kontrolować narzędzia elektryczne.

6) ubieraj się odpowiednio. Nie zakładaj luźnych ubrań ani bizuterii. Trzymaj włosy, ubrania i rękawy z dala od ruchomych części. Luźne ubrania, akcesoria lub długie włosy mogą znajdować się w ruchomych częściach.

7) jeżeli jest wyposażone w urządzenie do usuwania wiórów, należy podłączyć urządzenie do zbierania pyłu wykonane przy użyciu danego urządzenia, należy upewnić się, że stan ich podłączenia i użytkowania jest prawidłowy. Używanie tego urządzenia może zmniejszyć ryzyko powstawania zanieczyszczeń.

D) elektronarzędzia do użycia i sprawy wymagające uwagi

1) nie nadużywaj elektronarzędzi, stosuj odpowiednie narzędzia w zależności od zastosowania elektronarzędzia. Wybierz odpowiednią ocenę projektu elektronarzędzia ułatwią Ci pracę skuteczniejsze i bezpieczniejsze.

2) jeżeli wyłącznik nie jest podłączony lub zasilanie jest wyłączone, nie wolno używać urządzenia narzędzie. Nie można używać przełącznika do sterowania narzędziem elektrycznym, jest to niebezpieczne i musi być naprawiony.

3) w każdym przypadku przed wymianą akcesoriów lub przechowywaniem elektronarzędzi należy odłączyć wtyczka od zasilacza lub skrzynki akumulatorowej od zasilacza. Ochronna podejmowane są nagle działania mające na celu zmniejszenie ryzyka związanego z użyciem elektronarzędzi.

4) przechowywać elektronarzędzia w miejscu nieużytkowanym przez dzieci i nie pozwalać im się z nimi zapoznać z elektronarzędziami lub nie rozumieją instrukcji dotyczących obsługi elektronarzędzi. Narzędzia elektryczne w rękach nieprzeszkolonego użytkownika są niebezpieczne.

5) konserwacja narzędzi elektrycznych. Sprawdź instalację odchylenia części ruchomej lub zablokowane, uszkodzone części i inne warunki wpływające na narzędzie elektryczne. Jeśli występują jakiekolwiek uszkodzenia, narzędzia elektryczne muszą zostać naprawione przed użyciem. Wiele wypadków spowodowanych przez zła konserwacja narzędzi elektrycznych.

6) Utrzymuj narzędzia tnące ostre i czyste. Utrzymuj dobre narzędzia tnące za pomocą ostrych ostrze tnące nie zacina się łatwo i jest łatwe do kontrolowania.
7) zgodnie z instrukcją użytkowania i zamierza stosować sposób specjalnego typu

Wymagania dotyczące narzędzi elektrycznych, warunki pracy i obsługi narzędzi elektrycznych, skrzynka z akcesoriami

do narzędzi, głowica tnąca itp. Narzędzia elektryczne będą używane przez osoby, które:

Niezgodność z wymaganiami eksploatacyjnymi może być przyczyną niebezpiecznych sytuacji.

E) konserwacja

1) elektronarzędzia należy oddawać do firmy w celu naprawy lub konserwacji, należy używać tych samych narzędzi części zamienne. Powiedz tak, aby zapewnić utrzymanie bezpieczeństwa elektrycznego narzędzia.
2) regularnie czyścić, konserwować i uzupełniać olej smarujący (smar).
3) części, które może wymienić sam użytkownik, w tym: szczotka, przełącznik, przewód zasilający.

Szlifowanie drutem, szlifowanie, szlifowanie i polerowanie lub cięcie ścierne

ogólnego ostrzeżenia dotyczącego bezpieczeństwa:

A) elektronarzędzie służy do realizacji funkcji narzędzi polerujących. Przeczytaj
wraz z elektronarzędziem zawiera wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, schematy i zasady. Nie rozumiesz wszystkich poniższych informacji, które doprowadzą do kliknięcia, pożaru lub poważny uraz.
B) nie zaleca się używania narzędzi elektrycznych, takich jak szlifowanie, piaskowanie, szczotkowanie lub cięcie. Narzędzia elektryczne zgodnie z określoną funkcją do nie są niebezpieczne i mogą powodować obrażenia ciała.
C) nie należy używać narzędzi zalecanych przez producenta oraz specjalnie zaprojektowanych nasadka. W przeciwnym wypadku nasadka może zostać założona na Twoje narzędzie elektryczne i może gwarantujemy bezpieczną eksploatację.
D) mocowanie musi mieć prędkość co najmniej równą prędkości znamionowej oznaczonej jako maksymalna prędkość narzędzi elektrycznych. Mocowanie jest większe niż znamionowa prędkość operacja wybuchnie i rozpryska się.
E) średnica zewnętrzna i grubość mocowania muszą mieścić się w zakresie dopuszczalnych wartości elektrycznych narzędzia o nominalnej pojemności. Nieprawidłowy rozmiar osprzętu nie zapewnia odpowiedniej ochrony i kontrola.

F) tarcza szlifierska, kołnierz, poduszka tylna lub jakikolwiek inny rozmiar otworu wału akcesoriów musi być odpowiedni do montażu na wrzecionie narzędzia elektrycznego. Z otworem na wał i elementy instalacji narzędzi elektrycznych, a nie ich elementy mocujące, będą niestabilne, nadmierne wibracje i mogą spowodować utratę kontroli.

G) nie używaj uszkodzonych akcesoriów. Przed każdym użyciem sprawdź osprzęt, taki jak zanieczyszczenia i pęknięcia tarczy szlifierskiej, tylną poduszkę pod kątem pęknięć, rozdarć lub nadmierne zużycie, czy to luźne, czy szczotka druciana lub pęknięcie drutu. Jeśli spadł z elektronarzędzia i akcesoria, sprawdź czy nie ma uszkodzeń lub instalacji akcesoria, bez uszkodzeń po kontroli i montażu akcesoriów,

pozwól sobie i osobom postronnym na ustawienie się z dala od płaszczyzny obrotowego osprzętu, a elektronarzędzie na maksymalnym biegu jałowym przez 1 minutę. Zwykle w eksperyment, uszkodzenia eksploatacyjne akcesoriów.

H) nosić sprzęt ochronny. Zgodnie z obowiązującymi warunkami, obowiązujące maski, gogle ochronne lub okulary ochronne. W stosownych przypadkach należy nosić maskę przeciwpyłową, ochronniki słuchu, rękawice i można pracować w małych kawałkach materiału ściernego lub artefaktów fartuch. Osłona oczu musi zatrzymać latające odłamki wyprodukowane przez różne operacje. Maska przeciwpyłowa lub respirator musi być w stanie filtrować generowane przez operację cząstki. Długoterminowo narażenie na hałas o dużym natężeniu może powodować utratę słuchu.

I) pozwól obserwatorom i obszarowi roboczemu zachować bezpieczną odległość. Każda osoba wchodząc na teren pracy należy nosić sprzęt ochronny. Praca lub jej fragmenty uszkodzone akcesoria mogą wylecieć i znaleźć się w pobliżu osób postronnych.

Nakładka tnąca może uderzyć w naładowany przewodnik i spowodować odsłonięcie metalu przez narzędzia elektryczne naładowanych części i narazić operatora na porażenie prądem.

W narzędziach tnących można przeciąć ciemne linie lub miejsce przewodu podczas pracy, tylko przez powierzchnię uchwytu izolacji, aby trzymać elektronarzędzia. Spotkałem się z naładowanym końcówki do cięcia przewodników mogą odsłonić złoto przy użyciu elektronarzędzi

Części są naładowane i stwarzają ryzyko porażenia operatora.

Uwaga: jeśli polerowanie jest jedyną operacją, zaleca się wykonanie powyższych czynności ostrzeżenie można pominąć.

K) odsuń przewód od obrotowego elementu mocującego. W przypadku niewłaściwej kontroli przewód może zostać odciąć lub nawinąć i sprawić, że twoje ręce lub ramiona mogą być zaangażowane w obrót w załącznik.

L) aż do momentu, gdy osprzęt całkowicie przestanie się poruszać w dół narzędzi elektrycznych, obracając się akcesoria mogą zostać schwytane na powierzchni i pociągnąć elektronarzędzia, co może spowodować ich utratę kontrola nad narzędziem
M) podczas przenoszenia elektronarzędzia nie należy go uruchamiać, przypadkowo uderzać i obracać Przywiązania mogą powodować uszkodzenia ciała poprzez ubrania i akcesoria.
N) często czyść otwory wentylacyjne elektronarzędzi. Wentylator elektronarzędzi będzie zasysał kurz do obudowy, a duże osadzanie się proszku metalowego może stwarzać zagrożenie elektryczne.
O) nie używaj narzędzi elektrycznych w pobliżu materiałów łatwopalnych, szary Mars aby wypalić materiał.

Specjalny kodeks bezpieczeństwa

Poniżej przedstawiono środki ostrożności dotyczące korzystania z młyna do rzucania.

Należy ich ściśle przestrzegać, gdyż może to spowodować uszkodzenie narzędzia lub korpusu.

1. Należy pamiętać o użyciu osłon po instalacji.
2. Przed użyciem należy dokręcić śruby na tarczy szlifierskiej.
3. Przed włączeniem tarczy szlifierskiej należy odłączyć wtyczkę od gniazdka, aby przypadkowo nie włączyć wyłącznika zasilania narzędzia i nie spowodować wypadku.

4. Aby uzyskać pełną kontrolę nad narzędziem, należy używać uchwytu pomocniczego i trzymać je obiema rękami.

5. Przed uruchomieniem narzędzia należy je zabezpieczyć.

6. Przed szlifowaniem należy sprawdzić kierunek obrotów tarczy szlifierskiej. zgodnie z kierunkiem strzałki oznaczonej głowicą skrzyni biegów.

7. Nie używaj wody ani płynu do szlifowania.

8. Nie mocuj narzędzia na zacisku lub uchwycie warsztatowym.

9. Należy nosić okulary ochronne, aby zapobiec rozpryskiwaniu się i wnikaniu cząstek do oczu.

10. Po zakończeniu pracy nie upuszczaj narzędzia, dopóki nie zatrzyma się całkowicie.

11. Zawsze upewnij się, że przewód zasilający nie styka się z urządzeniem do mielenia. koło.

12. W przypadku przypadkowego upadku lub zderzenia narzędzia należy sprawdzić, czy tarcza szlifierska i korpus nie są uszkodzone. uszkodzenia, pęknięcia lub odkształcenia.

13. W przypadku korzystania z dłuższego przewodu zasilającego, należy użyć przewodu o podwójnej izolacji i takich samych parametrach jak przewód tego narzędzia.

14. Podczas używania tego narzędzia w wilgotnych, wąskich miejscach pracy, w celu zapewnienia bezpieczeństwa operatora należy stosować automatyczny wyłącznik elektryczny (30 mA).

Deklaracja operacji

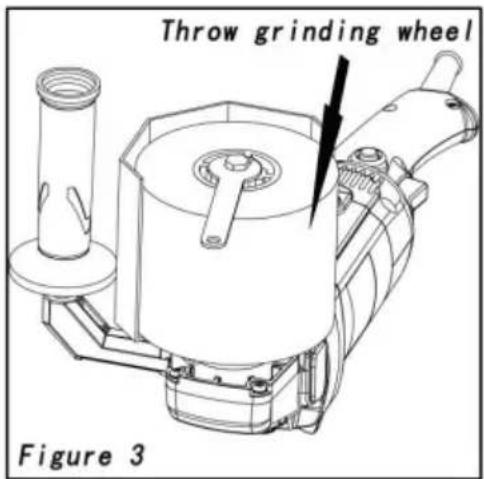

- Montaż i demontaż osłony Montaż: założmy, że wystająca część osłony jest skierowana do skorupy głowicy, a pokrywa osłony jest skierowana w stronę operatora, dokręć śruby mocujące. (Rysunek 3) Usuń: poluzuj śruby mocujące, aby usunąć Tarcza

Pamiętaj: osłona musi być skierowana w stronę operatora, aby zapobiec rozpryskiwaniu się zanieczyszczeń na ciało.

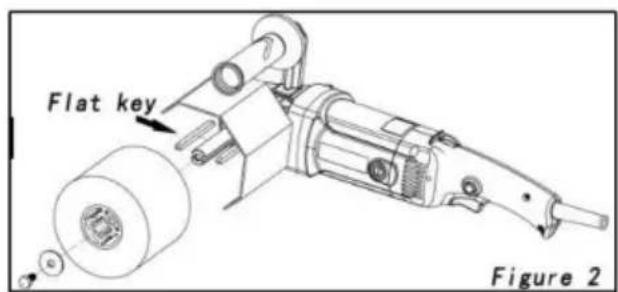

- Montaż i demontaż tarczy szlifierskiej Pamiętaj: Przed montażem tarczy szlifierskiej zawsze odłączaj wtyczkę od źródła zasilania i odłączaj ją od zasilania.

Zamontuj tarczę szlifierską: zamontuj płaskie klucze w rowkach po obu stronach wrzeciona (rysunek 2), następnie zamontuj tarczę szlifierską na wrzecionie, naciśnij przycisk blokady lub chwyć tarczę szlifierską (musi być odcięte zasilanie) i dokręć śrubę płyty dociskowej (rysunek 1).

Wyjmij koło szlifierskie: odkręć śrubę płyty dociskowej i wyjmij koło rzucające.

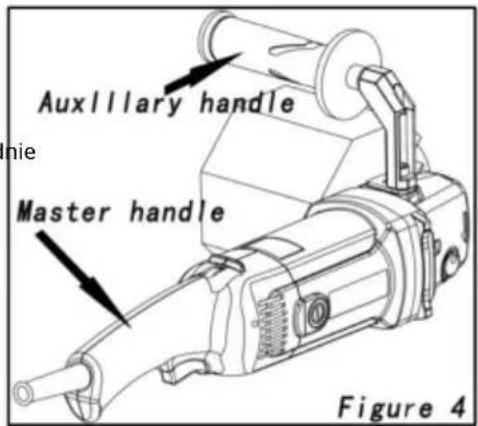

• Zainstaluj uchwyt pomocniczy:

Zamontuj uchwyt pomocniczy na obudowie głowicy i dodaj płaską podkładkę, aby dostosować położenie, jeśli nie jest ono odpowiednie wygodny w obsłudze. Po zainstalowaniu urządzenia pomocniczego uchwyt, trzymając uchwyt jedną ręką i druga ręka może lepiej kontrolować narzędzie (rysunek 4).

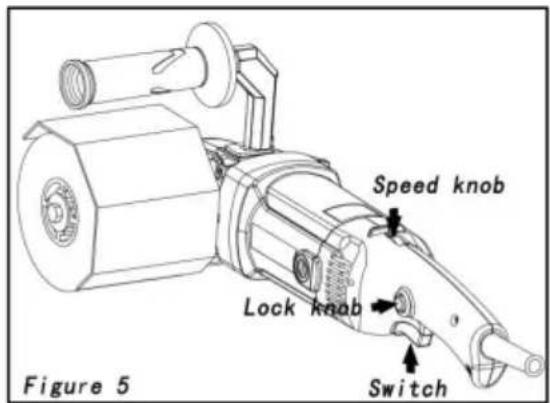

Uwaga: Przed podłączeniem wtyczki do gniazdka zasilanie, sprawdź czy przycisk blokady przełącznika jest wyrzucony, działanie spustu przełącznika jest elastyczne i przycisk blokady zostaje zwolniony.

Naciśnij przełącznik i spust, aby uruchomić narzędzie.

Zwolnij narzędzie spustowe, aby je wyłączyć i stopniowo przestań biec.

Naciśnij spust przełącznika, a następnie naciśnij przełącznik przycisk blokady, a następnie zwolnij spust przełącznika.

Narzędzie pracuje w trybie ciągłym, naciśnij spust przełącznika, aby go zwolnić przycisk blokady, wyłącz narzędzie i stopniowo je zatrzymuj.

To narzędzie ma funkcję regulacji prędkości 1\~6 biegów, dzięki czemu możesz wybrać odpowiednią prędkość. szlifowanie szybkie (rysunek 5).

- Jest to skuteczna i bezpieczna metoda szlifowania

1. Podczas szlifowania należy uruchomić narzędzie, a następnie dotknąć nim przedmiotu obrabianego; po szlifowaniu odsuń narzędzie od obrabianego przedmiotu i zamknij narzędzie.

2. Jeżeli nie dopuszcza się do kolizji tarczy szlifierskiej z przedmiotem obrabianym lub siła jest zbyt duża. Nacisk należy stosować stopniowo, aby uzyskać efekt szlifowania koło nie jest narażone na siłę uderzenia, co zapobiega pęknięciu koła szlifierskiego i wypadek.

3. Do obróbki twardych materiałów stosuje się zazwyczaj miękkie ściernice.

4.

Konserwacja i przeglądy

Pamiętaj: przed przystąpieniem do prac konserwacyjnych należy odłączyć wtyczkę od zasilania. i sprawdź.

Często usuwaj kurz, plamy oleju i inne złę elementy narzędzi. Utrzymuj

narzędzia czyste, a noże ostre.

Zawsze sprawdzaj, czy śruby łączące nie są poluzowane.

Sprawdź, czy warstwa izolacyjna przewodu zasilającego nie jest uszkodzona. • Szczotka

zamienna

Gdy iskra jest duża lub przestaje działać,

Szczotkę należy wymienić.

Odkręcić nasadkę szczotki za pomocą rozrusznika,

wyjąć zużytą szczotkę, zamontować nową

szczotka, sprawdź czy szczotka przesuwa się swobodnie

w otworze, a następnie dokręć szczotkę

czapka (rysunek 6).

Pamiętaj o wymianie obu szczotek przy każdym jednocześnie i użyj oryginalnego pędzla.

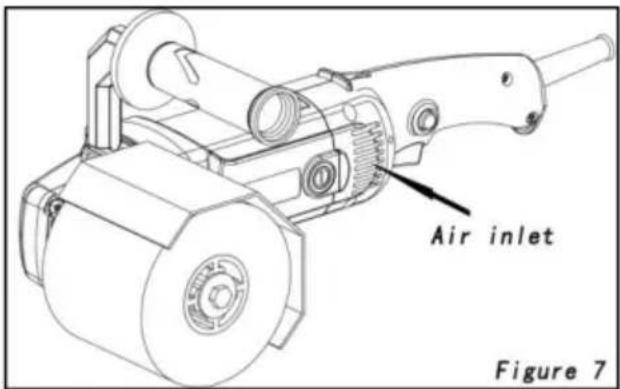

- Czyste czyszczenie, czyszczenie to

wyczyszczone czyszczenie dla bezpieczeństwa działanie (rysunek 7).

Gromadzenie się kurzu może zapobiec narzędzie nie będzie działać normalnie. Usuń

siatka przeciwpyłowa, przedmuchaj siatkę przeciwpyłową, wyszczotkuj i inne części mogą skutecznie wydłużyć żywotność narzędzia.

Zapewnienie jakości

- Wszystkie narzędzia produkowane przez Spółkę objęte są gwarancją producenta, a ich naprawa lub Okres zwrotu będzie zgodny z przepisami kraju użytkowania.

- Uszkodzenia powstałe w wyniku naturalnego zużycia, przeciążenia lub niewłaściwej obsługi nie podlegają naprawie.

objęte gwarancją producenta.

- Nie wolno usuwać narzędzi, a naprawy lub wymiany można dokonać wyłącznie poprzez wysłanie narzędzi powrót do sklepu.

Naprawa

• Gdy użytkownik zmienia przełącznik, przewód zasilający i szczotkę, prosimy o skorzystanie z naszego oryginalne akcesoria fabryczne.
• Aby zapewnić bezpieczeństwo i niezawodność narzędzi, prosimy o przesłanie narzędzia do naszego serwisu. stacja naprawcza do naprawy.

Specyfikacje

model	MOD: GX5088 SIN-GX-120×100
źródło	Komunikacja indywidualna,220 V, 50 Hz z/110 V 60 Hz
Moc znamionowa wejściowa	1200 W
prędkość bez obciążenia	NA: 730 ~ 3200 obr./minUE: 950~3200r/min
Rzucanie szlifowania koło	120 × 100mm

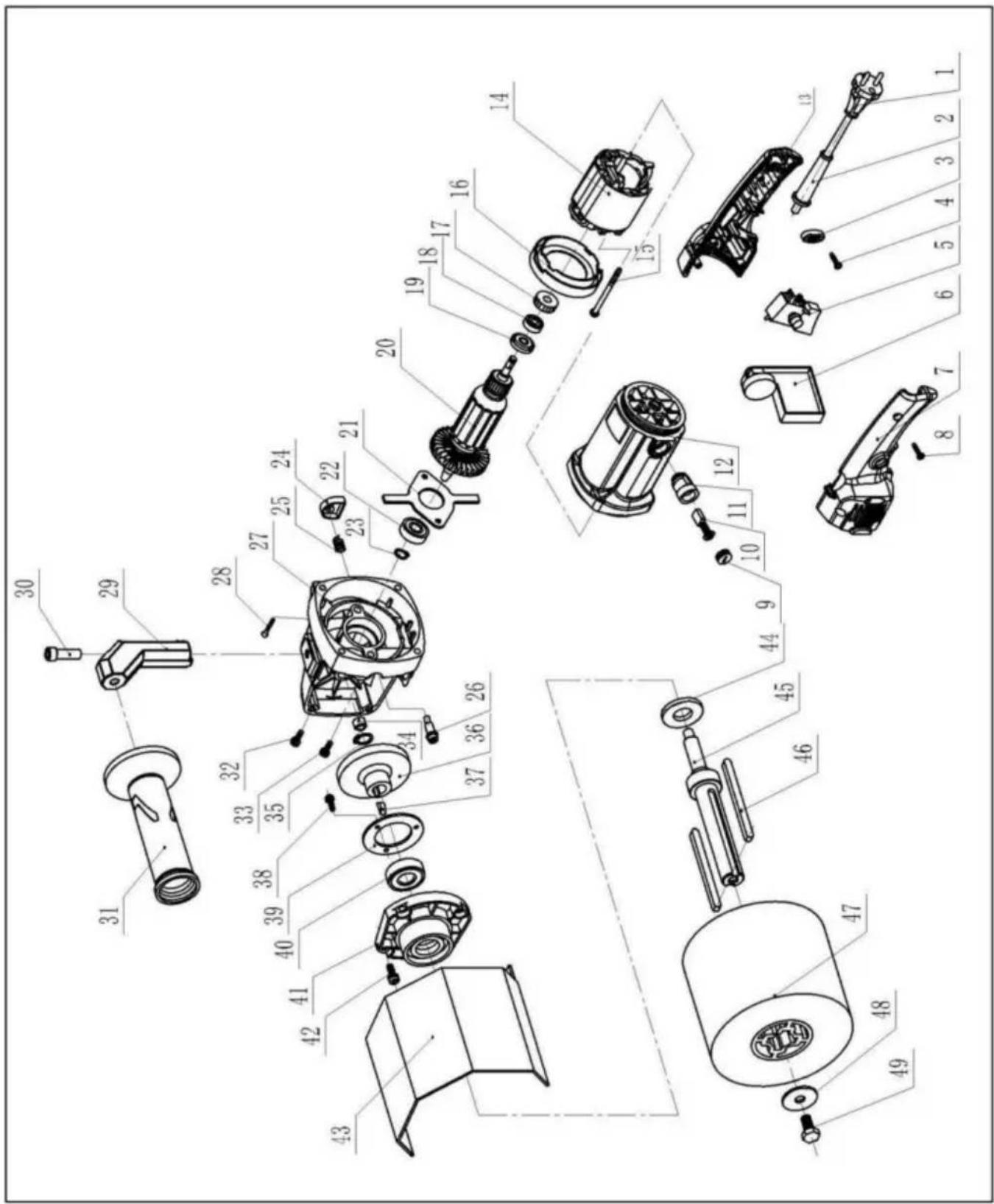

P. NR NAZWA	CZEŚCI	ILOŚĆ P.	Nr. NAZWA	CZEŚCI	Q'TY
1	Przewód elektryczny	1	26	Kołek samoblokujący	1
2	tuleja	1	27	Obudowa reduktora	1
3	Klips druciany	1	28 śrub	ST5X30	2
4	Śruby ST4X14	2	29	Wspornik łączący	1
5	Przełącznik	1	30 śrub	z łbem sześciokątnym M8X20	1
6	Regulator elektroniczny	1	31	Uchwyt prosty	1
7	Uchwyt prawy	1	32 śruby	M5X16	1
8	Śruby ST4X16	4	33 śruby	M5X12	1
9	Nasadka szczotki węglowej	2	34	HK0810 Wałek igłowynamiar	1
10	Szczotka węglowa	2	Pierścień osadczy wału 35 ∅12		1
11	Uchwyt na szczotkę	2	36	Koło zębate	3
12	Mieszkania	1	37 4x13	klucz półkolisty	1
13	Uchwyt lewy	1	Śruba 38 M4X10		1
14	stojan	1	39	6201 dławik łożyskowy	1
15 śrub	ST5x65	2	40	łożysko 6201	4
16	przednia szyba	1	41	Wyjście przednia okładka	1
17	Rękaw gumowy	1	42 śruby	M5X14	1
18	łożysko 608	1	43	Pokrowiec ochronny	1
19 Ostona	przycywniowaPrzysden zatrzymujący pełzanie	1	44		2
20 wirników		1	45	Wał wyjściowy	1
21	Gruczoł poprzeczny	1	46	Klucz kwadratowy 6x6x90	1
22	6201 łożysko krzyżowegruczoł	1	47	Koło z włókna	1
23 ∅12	pierścień osadczy wału	1	48 ∅8	Podkładka płaska
24 Samoblokująca się pokrywa		1	49	M8X16 sześciokątnysruby
25 Spreżyna samoblokująca		1

Prawidłowa utylizacja

Produkt ten podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że

produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.

dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty

oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi, lecz muszą być zabrane do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
