Produkttyp	Poliermaschine / Bruniermaschine
Marke	Vevor
Modell	GX5088
Versorgungsspannung	220 V (50 Hz) / 110 V (60 Hz)
Nennleistung	1200 W
Leerlaufdrehzahl	730 - 3200 U/min (NA) / 950 - 3200 U/min (EU)
Polierscheibe	120 × 100 mm
Geschwindigkeitseinstellung	6 Stufen (1-6)
Verwendungszweck	Gewerblich: Brünieren, Polieren, Bürsten, Entgraten, Entrosten
Kompatible Materialien	Stahl, Edelstahl, NE-Metalle, Holz, Kunststoffe
Zusatzhandgriff	Ja, abnehmbar
Schutzhaube	Ja, zum Bediener hin ausrichtbar
Schalter	Mit Arretierung für Dauerbetrieb
Doppelte Isolierung	Ja
Kohlebürsten	Vom Benutzer austauschbar (Paar)
Verfügbare Ersatzteile	Schalter, Netzkabel, Bürsten, Scheibe
Wartung	Regelmäßige Reinigung der Lüftungsschlitze und des Staubfilters
Garantie	Werksgarantie gemäß den Bestimmungen des Einsatzlandes
Normen	Europäische Richtlinie 2012/19/EU (WEEE)
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Häufig gestellte Fragen - GX5088 Vevor

Wie hoch ist die Versorgungsspannung der Poliermaschine Vevor GX5088?

Die Poliermaschine arbeitet mit einer Spannung von 220 V (50 Hz) oder 110 V (60 Hz) je nach Version.

Wie stelle ich die Drehzahl ein?

Drehen Sie den Drehzahlregler am Gerät, um zwischen den 6 Geschwindigkeiten (1 bis 6) zu wählen. Passen Sie die Drehzahl dem zu bearbeitenden Material an.

Wie wechsle ich die Polierscheibe?

Ziehen Sie den Netzstecker. Verwenden Sie die mitgelieferten Maulschlüssel, um die Spindel zu blockieren, lösen Sie die Schraube des Drucktellers, entfernen Sie die alte Scheibe und setzen Sie die neue ein, indem Sie die Schraube anziehen.

Kann das Gerät im Dauerbetrieb arbeiten?

Ja, drücken Sie den Schalterhebel und dann die Arretiertaste für den Dauerbetrieb. Lassen Sie den Hebel los, um die Arretierung zu deaktivieren.

Welche Materialien können mit dieser Maschine poliert werden?

Geeignet für Stahl, Edelstahl, NE-Metalle, Holz und Kunststoffe. Verwenden Sie die zum Material passende Scheibe.

Wie tausche ich die Kohlebürsten aus?

Ziehen Sie den Netzstecker. Schrauben Sie die Kappen der Bürsten ab, entfernen Sie die abgenutzten Bürsten und setzen Sie neue ein (immer paarweise). Verwenden Sie Original-Vevor-Kohlebürsten.

Wie hoch ist die Leistung der Poliermaschine GX5088?

Die Nennleistung beträgt 1200 W, was eine ausreichende Kapazität für intensive Polierarbeiten bietet.

Ist es sicher, die Poliermaschine ohne Schutzhaube zu verwenden?

Nein, die Schutzhaube ist obligatorisch. Sie muss zum Bediener hin ausgerichtet sein, um Spritzer von Schmutz zu vermeiden. Niemals ohne Haube verwenden.

Wie reinige ich die Poliermaschine?

Ziehen Sie den Netzstecker. Entfernen Sie Staub und Rückstände mit einer Bürste oder einem trockenen Tuch. Reinigen Sie regelmäßig die Lüftungsschlitze und den Staubfilter, um Überhitzung zu vermeiden.

Wo finde ich Ersatzteile für die GX5088?

Ersatzteile (Bürsten, Schalter, Kabel, Scheibe) sind beim Vevor-Kundendienst erhältlich. Kontaktieren Sie www.vevor.com/support für Bestellungen.

BEDIENUNGSANLEITUNG GX5088 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Poliermaschine

MODELL:GX5088

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Polieren

Poliermaschine

MODELL:GX5088

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunächst möchten wir unseren Kunden unseren herzlichsten Dank aussprechen, die

Dieses Handbuch ist für den Kundendienst gedacht, um Ihnen eine bessere

Geschrieben mit dieser Ausrüstung. Hoffen, dass die Produkte und Dienstleistungen des Unternehmens zu bringen

Ihnen den Kanal mit freundlicher Genehmigung.

Wichtiger Hinweis

Zu Ihrer eigenen Sicherheit müssen Sie vor der Montage und Verwendung solcher Produkte zunächst

Lesen Sie dieses Handbuch, um die einzigartige Bedienung, Anwendung und mögliche

Probleme dieses Geräts.

Dieses Handbuch entspricht dem Herstellungsdatum Ihrer Maschine. Sie werden

finden Sie Informationen über die technischen Daten der Maschine erworben Handbuch überprüfen für

Updates unserer Maschinen auf der Kundendienst-Site oder der entsprechenden Website.

Diese Poliermaschine ist konzipiert für:

- Gewerbliche Nutzung in Industrie und Handwerk.

- Oberflächenbearbeitung wie z.B. Polieren, Strukturieren, Polieren, Bürsten, Glätten, Entrosten oder Entgraten

von Stahl oder Edelstahl oder

nichtmetallische Werkstoffe.

- Wählen Sie bei der Behandlung von Holzoberflächen das richtige Rad.

Lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch.

Die allgemeinen Sicherheitsregeln

Achtung! Lesen Sie die Anleitung. Ohne die folgenden Anweisungen für

Verwendung oder Betrieb kann es zu Stromschlag, Feuer oder schweren Verletzungen kommen. Unter allen Bedingungen in der

folgendes Beispiel Warnung "Elektrowerkzeuge" bezieht sich auf die Utility-Treiber (Kabel) Leistung

oder akkubetriebene Elektrowerkzeuge (kabellos).

Bewahren Sie diese Anleitung auf.

A) Arbeitsplatz

1) Halten Sie Ihren Arbeitsplatz sauber und hell. Chaos und Dunkelfeld können zu Unfällen führen. 2) Keine brennbaren Flüssigkeiten, Gase oder Pulver in der Umgebung des Beim Betrieb von Elektrowerkzeugen und Elektrowerkzeugen können Funken entstehen, die Pulver, Staub oder Gas entzünden. 3) Lassen Sie Kinder und Zuschauer die Handhabung von Elektrowerkzeugen unterlassen. Die Ablenkung wird helfen Ihnen, die Kontrolle zu lockern.

B) Elektrische Sicherheit

1) Elektrowerkzeuge müssen mit der Steckdose übereinstimmen, der Stecker darf in keiner Weise verändert werden 2-Wege-Stecker. Elektrowerkzeuge, die geerdet werden müssen, können keinen Konvertierungsstecker verwenden. Ohne Durch entsprechende Modifikation von Stecker und Steckdose lässt sich die Gefahr eines Stromschlags verringern. 2) Vermeiden Sie den Kontakt des Menschen mit der Erde, beispielsweise mit Rohren, Kühlkörpern und Kühlschränken. Wenn Sie Ihren Körper erden, erhöht sich die Gefahr eines Stromschlags. 3) Die Elektrowerkzeuge dürfen nicht dem Regen oder einer feuchten Umgebung ausgesetzt werden. Wasser in Elektrowerkzeuge erhöht die Gefahr eines Stromschlags. 4) dürfen ihre Stromleitungen nicht missbrauchen. Drähte dürfen nicht handhaben, ziehen Sie den Strom oder ziehen Sie den Stecker. Halten Sie Elektrowerkzeuge von Hitze, Öl, scharfen Kanten oder bewegliche Teile. Beschädigte oder aufgerollte Kabel erhöhen das Risiko eines Stromschlags. 5) Wenn Sie Elektrowerkzeuge im Freien verwenden, verwenden Sie ein für den Außenbereich geeignetes Außenkabel. Für den Außenbereich geeignete Leitungen verringern die Stromschlaggefahr.

C) die persönliche Sicherheit

1) Seien Sie wachsam, wenn Sie ein Elektrowerkzeug in Betrieb nehmen und aufmerksam bleiben. Nicht in Müdigkeit, Drogen, Alkohol oder Behandlung Reaktion unter dem Betrieb von elektrischen Werkzeuge. Beim Betrieb von Elektrowerkzeugen können Ablenkungen zu schweren Verletzungen führen. Verletzung.

2) Verwenden Sie die Sicherheitsvorrichtung. Tragen Sie immer eine Schutzbrille. Sicherheitsvorrichtungen wie Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz können die Verletzungsgefahr verringern.

3) Vermeiden Sie plötzliches Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie den Finger am Schalter haben oder das Gerät eingeschaltet ist, kann es beim Einstecken zu Gefahren kommen. 4) Bevor Sie das Elektrowerkzeug einschalten, entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel. Ein Schraubenschlüssel oder Schlüssel, der sich an einem rotierenden Teil befindet, kann zu Verletzungen führen. 5) Überstrecken Sie Ihre Hände nicht. Achten Sie immer auf einen sicheren Stand und Ihr Gleichgewicht. So können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. 6) Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Ärmel von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. 7) Wenn das Gerät mit einer Späneabsaugung ausgestattet ist, stellen Sie sicher, dass der Anschluss der Staubabsaugung ordnungsgemäß funktioniert und das Gerät richtig verwendet wird. Die Verwendung dieser Einrichtung kann das Risiko durch umherfliegende Trümmer verringern.

D) Elektrowerkzeuge verwenden und die zu beachtenden Punkte

1) Verwenden Sie Elektrowerkzeuge nicht zweckentfremdet. Verwenden Sie für jede Anwendung das passende Elektrowerkzeug. Das passende Elektrowerkzeug macht Ihre Arbeit effektiver und sicherer. 2) Wenn der Schalter nicht funktioniert oder die Stromversorgung unterbrochen ist, dürfen Sie das Werkzeug nicht verwenden. Ein Elektrowerkzeug, das sich nicht über den Schalter steuern lässt, ist gefährlich und muss repariert werden. 3) Ziehen Sie vor jeder Einstellung, vor dem Wechseln von Zubehör oder vor der Lagerung des Elektrowerkzeugs den Stecker aus der Steckdose oder entfernen Sie den Akku. Diese Schutzmaßnahme verhindert ein unbeabsichtigtes Einschalten. 4) Lagern Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie Personen, die mit dem Elektrowerkzeug nicht vertraut sind oder diese Anweisungen nicht verstehen, das Gerät nicht benutzen. Elektrowerkzeuge in den Händen ungeschulter Benutzer sind gefährlich. 5) Pflegen Sie Ihre Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet oder verklemmen, ob Teile beschädigt sind oder andere Bedingungen vorliegen, die die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Elektrowerkzeuge vor dem Einsatz reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

6) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gepflegte Schneidwerkzeuge mit scharfen Schneiden verklemmt sich nicht so leicht und sind einfacher zu kontrollieren. 7) Verwenden Sie Elektrowerkzeuge, Zubehör, Einsatzwerkzeuge usw. gemäß dieser Anleitung. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Die Verwendung von Elektrowerkzeugen für andere als die vorgesehenen Arbeiten kann zu gefährlichen Situationen führen.

E) Wartung

1) Lassen Sie Ihre Elektrowerkzeuge von einer qualifizierten Fachkraft reparieren und warten, die nur identische Ersatzteile verwendet. Dadurch wird die Sicherheit des Elektrowerkzeugs gewährleistet. 2) Reinigen, warten und schmieren Sie das Gerät regelmäßig (mit Öl oder Fett). 3) Zu den vom Benutzer austauschbaren Teilen gehören: Bürsten, Schalter und Netzkabel.

Allgemeine Sicherheitswarnungen für Schleifen, Sandpapierschleifen, Bürsten, Polieren oder Trennschleifen:

A) Dieses Elektrowerkzeug ist für die Verwendung als Poliermaschine vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die diesem Elektrowerkzeug beiliegen. Versäumnisse bei der Einhaltung der nachfolgend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. B) Die Verwendung dieses Elektrowerkzeugs für Arbeiten wie Schleifen, Sandpapierschleifen, Drahtbürsten oder Trennschleifen wird nicht empfohlen. Arbeiten, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefahren verursachen und zu Verletzungen führen. C) Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich für dieses Elektrowerkzeug empfohlen wird. Wenn Sie anderes Zubehör anbringen, kann dies zu Verletzungen führen. D) Die Nenndrehzahl des Zubehörs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das schneller als seine Nenndrehzahl läuft, kann zerbrechen und umherfliegen. E) Außendurchmesser und Dicke des Zubehörs müssen den Nennwerten Ihres Elektrowerkzeugs entsprechen. Falsch bemessenes Zubehör kann nicht ausreichend abgeschirmt oder kontrolliert werden.

F) Die Lochgröße von Schleifscheiben, Flanschen, Stütztellern oder anderem Zubehör muss zur Spindel des Elektrowerkzeugs passen. Zubehör mit Bohrungen, die nicht zu den Montageteilen des Elektrowerkzeugs passen, läuft unrund, verursacht übermäßige Vibrationen und kann zum Verlust der Kontrolle führen.

G) Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jedem Gebrauch das Zubehör, z. B. Schleifscheiben auf Absplitterungen und Risse, Stützteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn ein Elektrowerkzeug oder Zubehör herunterfällt, prüfen Sie es auf Beschädigungen oder ersetzen Sie es durch unbeschädigtes Zubehör.

Nach der Prüfung und Montage des Zubehörs stellen Sie sich und umstehende Personen außerhalb der Flugbahn des rotierenden Zubehörs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.

Halten Sie sich und Zuschauer von der Ebene des Drehaufsatzes fern und lassen Sie das Elektrowerkzeug 1 Minute lang im Leerlauf laufen. Normalerweise treten bei Experimenten Berstschäden des Zubehörs auf.

H) Schutzausrüstung tragen. Je nach Anwendungsfall sind Masken, Schutzbrillen oder Schutzgläser anzuwenden. Tragen Sie gegebenenfalls eine Staubmaske, einen Gehörschutz und Handschuhe, um kleine Teile des Schleifmittels oder Werkstücke aufnehmen zu können.

Schürze. Der Augenschutz muss fliegende Trümmer abhalten, die bei verschiedenen Arbeiten entstehen. Die Staubmaske oder das Atemschutzgerät muss in der Lage sein, betriebsbedingte Partikel zu filtern. Längerer Lärm hoher Intensität kann zu Hörverlust führen.

I) Halten Sie Zuschauer und Arbeitsbereich in sicherem Abstand. Alle Personen, die den Arbeitsbereich betreten, müssen Schutzausrüstung tragen. Arbeits- oder Bruchstücke von defektem Zubehör könnten herausfliegen und Personen im Arbeitsbereich treffen. Das Berühren eines stromführenden Leiters mit dem Schneidaufsatz kann dazu führen, dass freiliegende Metallteile unter Spannung geraten und beim Bediener einen Stromschlag verursachen.

Bei Schneidaufsätzen können verdeckte Leitungen oder deren Kabel während des Betriebs durchtrennt werden. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen. Wenn ein Schneidaufsatz einen stromführenden Leiter berührt, können freiliegende Metallteile des Elektrowerkzeugs unter Spannung geraten und eine Stromschlaggefahr für den Bediener darstellen.

Hinweis: Wenn der Poliervorgang der einzige Vorgang ist, kann die obige Warnung weggelassen werden.

K) Halten Sie das Kabel vom Drehaufsatz fern. Bei unsachgemäßer Bedienung kann das Kabel abgeschnitten oder aufgewickelt werden, und Ihre Hände oder Arme können in die rotierende Vorrichtung geraten.

L) Lassen Sie das Elektrowerkzeug erst los, wenn die Aufsätze vollständig zum Stillstand gekommen sind. Das Zubehör kann die Oberfläche erfassen und das Elektrowerkzeug mitreißen, sodass Sie die Kontrolle über das Werkzeug verlieren. M) Tragen Sie ein Elektrowerkzeug nicht bei laufendem Motor, da es sonst versehentlich ausgelöst werden und sich drehen kann. Anbauteile können Ihre Kleidung beschädigen und das Zubehör kann Ihren Körper verletzen. N) Reinigen Sie die Lüftungsschlitze des Elektrowerkzeugs regelmäßig, da der Lüfter Staub in das Gehäuse saugt. Eine hohe Ablagerung von Metallstaub kann zu elektrischen Gefahren führen. O) Verwenden Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien, da Funken das Material entzünden können.

Spezielle Sicherheitshinweise

Die folgenden Punkte sind die Sicherheitsvorkehrungen für die Verwendung der Wurfmühle. Bitte

Halten Sie diese unbedingt ein, da es sonst zu Schäden am Werkzeug oder am Gehäuse kommen kann.

1. Denken Sie daran, nach der Installation unbedingt die Schutzschilde zu verwenden.
2. Die Schrauben an der Schleifscheibe müssen vor dem Gebrauch festgezogen werden.
3. Vor dem Einschalten der Schleifscheibe müssen wir den Stecker aus der Steckdose ziehen, um nicht versehentlich den Netzschalter des Werkzeugs einzuschalten und Unfälle zu verursachen.
4. Verwenden Sie den Zusatzgriff und halten Sie das Werkzeug mit beiden Händen, um die volle Kontrolle über das Werkzeug zu erhalten.
5. Denken Sie daran, das Werkzeug vor dem Starten zu sichern.
6. Vor dem Schleifen sollte die Drehrichtung der Schleifscheibe überprüft werden in Pfeilrichtung, die durch den Getriebekopf markiert ist.
7. Verwenden Sie kein Wasser oder Schleifflüssigkeit.
8. Befestigen Sie das Werkzeug nicht an einer Werkbankklemme oder Vorrichtung.
9. Es muss eine Schutzbrille getragen werden, um zu verhindern, dass Spritzer und Schleifpartikel in die Augen gelangen.
10. Lassen Sie das Werkzeug nach dem Betrieb erst fallen, wenn es sich vollständig zum Stillstand gebracht hat.
11. Achten Sie stets darauf, dass das Netzkabel nicht mit dem Schleifgerät in Berührung kommt.
12. Wenn das Werkzeug versehentlich herunterfällt oder kollidiert, überprüfen Sie die Schleifscheibe und den Körper auf Beschädigung, Bruch oder Verformung.
13. Wenn Sie ein verlängertes Netzkabel verwenden, verwenden Sie ein doppelt isoliertes Netzkabel mit der gleichen Spezifikation wie dieses Werkzeug.
14. Wenn Sie dieses Werkzeug an nassen, engen Arbeitsplätzen verwenden, muss zum Schutz des Bedieners ein automatischer Kurzschlussschutz (30 mA) verwendet werden.

Betriebserklärung

• Installieren und Entfernen des Schilds.

Installation: Stellen Sie sicher, dass der hervorstehende Teil des Schilds gegen die Kopfschale zeigt und die Abdeckung des Schilds zum Bediener zeigt. Ziehen Sie die Befestigungsschrauben fest. (Abbildung 3)

Abnehmen: Zum Abnehmen die Befestigungsschrauben lösen und das Schild abnehmen.

Denken Sie daran: Die Abdeckung des Schutzschildes muss zum Bediener zeigen, um zu verhindern, dass Schmutz auf den Körper spritzt.

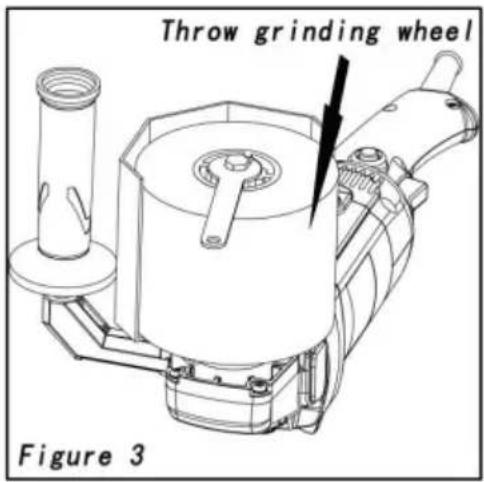

- Montieren und Demontieren der Wurfschleifscheibe. Denken Sie daran: Ziehen Sie vor dem Montieren und Abziehen der Schleifscheibe stets den Stecker aus der Steckdose.

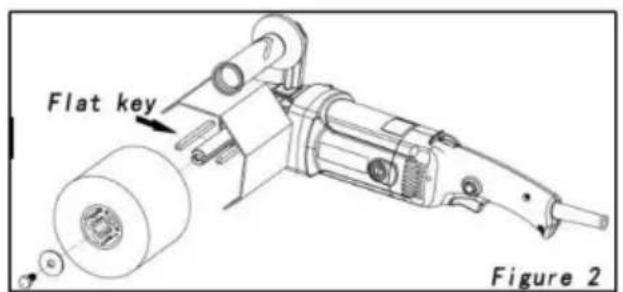

Installieren Sie die Schleifscheibe: Installieren Sie die Flachschlüssel in der Nut auf beiden Seiten der Spindel (Abbildung 2), installieren Sie dann die Schleifscheibe auf der Spindel, drücken Sie den Sperrknopf oder greifen Sie die Schleifscheibe (die Stromversorgung muss unterbrochen sein) und ziehen Sie die Druckplattenschraube fest (Abbildung 1).

Schleifscheibe demontieren: Druckplattenschraube lösen und Schleifscheibe abnehmen.

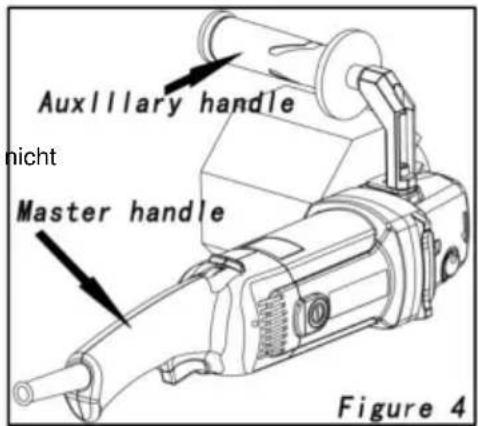

• Installieren Sie den Zusatzgriff:

Den Zusatzgriff am Gehäuse montieren und

fügen Sie ein flaches Pad hinzu, um die Position anzupassen, wenn sie

bequem zu bedienen. Nach der Installation des Zusatzgriffs

halten Sie den Griff in einer Hand und die

Mit der anderen Hand lässt sich das Werkzeug besser kontrollieren (Bild 4).

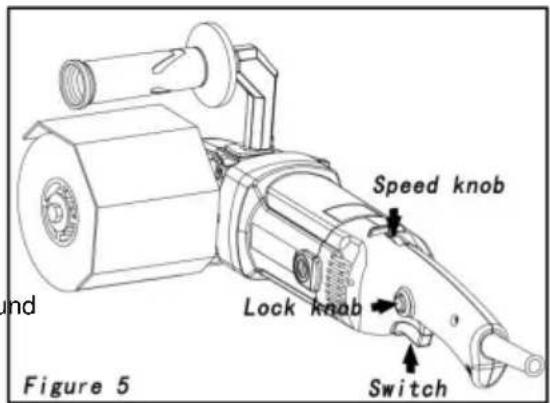

- Schalter

Hinweis: Bevor der Stecker in die Steckdose

Stromversorgung, überprüfen Sie, ob der Schaltersperrknopf ausgeworfen, die Schalterauslöseaktion ist flexibel und die Sperrtaste wird freigegeben.

Zum Starten den Schalter drücken und das Werkzeug auslösen. Lassen Sie den Auslöser los, um das Werkzeug auszuschalten und Hören Sie allmählich auf zu laufen.

Drücken Sie den Schalterauslöser und dann den Schalter Sperrtaste und lassen Sie dann den Ein-/Ausschalter los.

Das Werkzeug ist im Dauerbetrieb. Drücken Sie den Ein-/Ausschalter, um den Schalter freizugeben. Sperrtaste, schalten Sie das Werkzeug aus und stoppen Sie den Betrieb allmählich.

Dieses Werkzeug verfügt über eine 1-6-Gang-Geschwindigkeitsanpassungsfunktion, Sie können die entsprechende Hochgeschwindigkeitsschleifen (Abbildung 5).

- Ist eine effektive und sichere Schleifmethode

1. Beim Schleifen das Werkzeug starten und dann das Werkstück berühren; nach dem Schleifen

Lassen Sie das Werkzeug vom Werkstück weg und schließen Sie das Werkzeug.

1. Wenn die Schleifscheibe nicht mit dem Werkstück oder dem Werkstück kollidieren darf

Kraft zu groß ist. Der Druck sollte allmählich ausgeübt werden, um das Schleifen

Rad nicht leiden die Aufprallkraft, so dass die Schleifscheibe platzen zu vermeiden und Unfall.

1. Im Allgemeinen wird für die Bearbeitung harter Materialien eine weiche Schleifscheibe verwendet.

4.

Wartung & Inspektion

Denken Sie daran: Vor der Wartung müssen Sie den Stecker aus der Steckdose ziehen und prüfen.

Entfernen Sie häufig Staub, Ölflecken und andere schädliche Rückstände von den Werkzeugen.

Halten Sie die Werkzeuge sauber und die Messer scharf.

Überprüfen Sie stets, dass die Schrauben der Verbindungsteile nicht locker sind.

Überprüfen Sie, dass die Isolierschicht des Netzkabels frei von Beschädigungen ist. • Ersatzbürste

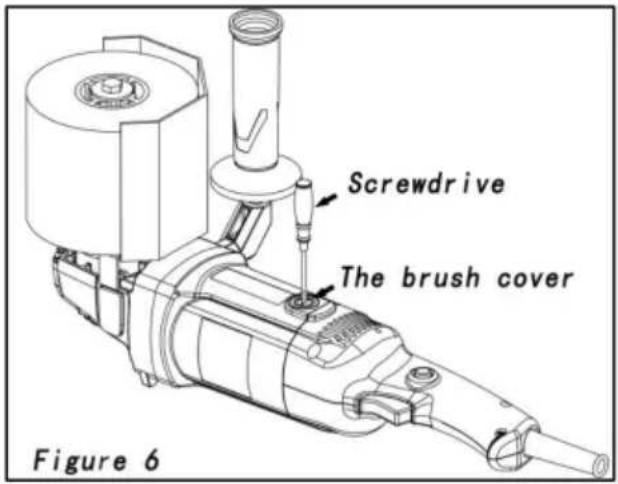

Wenn der Funke groß ist oder das Gerät nicht mehr läuft, muss die Bürste ausgetauscht werden.

Die Bürstenkappe mit dem Schraubendreher abschrauben, die abgenutzte Bürste entfernen, die neue Bürste einsetzen.

Stellen Sie sicher, dass die Bürste frei im Loch gleitet, und ziehen Sie dann die Bürstenkappe fest (Abbildung 6).

Ersetzen Sie unbedingt beide Bürsten gleichzeitig und verwenden Sie den Originalpinsel.

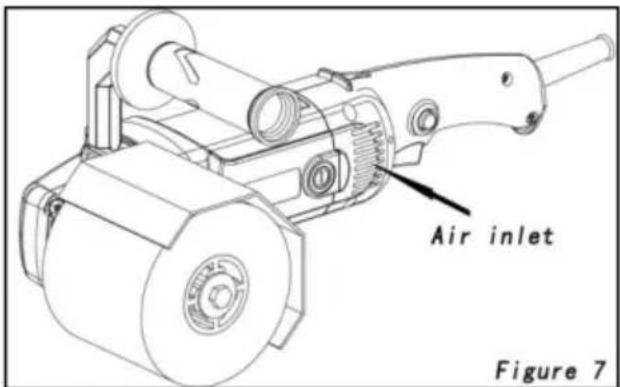

• Reinigung: Reinigen Sie das Werkzeug für eine sichere Verwendung (Abbildung 7).

Die Ansammlung von Staub kann dazu führen, dass das

Werkzeug nicht mehr normal funktioniert. Entfernen Sie das

Staubnetz, blasen Sie das Staubnetz aus, bürsten Sie es und

andere Teile können die Lebensdauer effektiv verlängern.

Lebensdauer des Werkzeugs.

Qualitätssicherung

- Alle von der Firma hergestellten Werkzeuge haben eine Werksgarantie. Ihre Reparatur oder Rückgabe richtet sich nach den Bestimmungen des Verwendungslandes.

- Schäden durch natürlichen Verschleiß, Überlastung oder falsche Bedienung sind nicht

im Umfang der Werksgarantie enthalten.

- Entfernen Sie keine Werkzeuge. Reparatur oder Ersatz erfolgt nur durch Einsendung der Werkzeuge an den Händler.

Reparatur

• Wenn der Benutzer den Schalter, das Netzkabel und die Bürste wechselt, verwenden Sie bitte unser Originalzubehör.
• Um die Sicherheit und Zuverlässigkeit der Werkzeuge zu gewährleisten, senden Sie Ihr Werkzeug bitte an unsere Reparaturstation zur Reparatur.

Technische Daten

Modell	MOD: GX5088 SIN-GX-120×100
Quelle	Individuelle Kommunikation,220 V, 50 Hz/110 V, 60 Hz
Nenneingangsleistung	1200 W
Leerlaufdrehzahl	NA: 730~3200 U/minEU: 950~3200 U/min
WurfschleifenRad	y120 × 100mm

P. NR.	TEILENAME	MENGE	P.NO TEILENAME	MENGE
1	Kabel	1	26	Selbstsichernder Stift
2	Buchse	1	27	Reduziergehäuse
3	Drahtclip	1	28 ST5X30 Schrauben	2
4	ST4X14 Schrauben	2	29	Verbindungswinkel
5	Schalten	1	30 M8X20 Innensechskantschraube	1
6	Elektronischer Regler	1	31	Gerader Griff
7	Rechter Griff	1	32 M5X16 Schrauben	1
8	ST4X16 Schrauben	4	33 M5X12 Schrauben	1
9	Kohlebürstenkappe	2	34	HK0810 Nadelrolle Lager
10	Kohlebürste	2	35 ∅12	Wellensicherungsring
11	Bürstenträger	2	36	Zahnrad
12	Gehäuse	1	37 4x13 Halbrundschlüssel	1
13	Linker Griff	1	38 M4X10 Schraube	1
14	Stator	1	39	6201 Lagerstopfbuchse
15 ST5x65 Schrauben		2	40	6201 Lager
16	Windschutzscheibe	1	41	Ausgabe-Frontabdeckung
17	Gummimanschette	1	42 M5X14 Schrauben	1
18	608 Lager	1	43	Schutzhülle
19	Kriechstoppring	1	44	Staubschutzhülle
20 Rotor		1	45	Abtriebswelle
21	Kreuzverschraubung	1	46	6x6x90 Vierkantschlüssel
22	6201 Lagerkreuz Drüse	1	47	Faserrad
23 Welensicherungsring ∅12		1	48 ∅8	Flaches Pad
24 Selbstverriegelnder Deckel		1	49	M8X16 Sechskant Schrauben
25 Selbstsichernde Feder		1

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das

Produkt in der Europäischen Union getrennt entsorgt werden muss.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
