Produkttyp	Polermaskin / Glansmaskin
Märke	Vevor
Modell	GX5088
Matningsspänning	220 V (50 Hz) / 110 V (60 Hz)
Märkeffekt	1200 W
Tomgångshastighet	730 - 3200 varv/min (NA) / 950 - 3200 varv/min (EU)
Polerhjul	120 × 100 mm
Hastighetsinställning	6 hastigheter (1-6)
Avsedd användning	Kommersiell: glanspolering, polering, borstning, avgradning, avrostning
Kompatibla material	Stål, rostfritt stål, icke-järnmetaller, trä, plast
Extra handtag	Ja, avtagbart
Skyddskåpa	Ja, vridbar mot operatören
Strömbrytare	Med spärr för kontinuerlig drift
Dubbel isolering	Ja
Kolborstar	Användaren kan byta (par)
Reservdelar tillgängliga	Strömbrytare, nätkabel, borstar, hjul
Underhåll	Regelbunden rengöring av ventilationsöppningar och dammfilter
Garanti	Fabriksgaranti enligt bestämmelserna i användningslandet
Standarder	Europeiska direktivet 2012/19/EU (WEEE)
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina

Vanliga frågor - GX5088 Vevor

Vilken är matningsspänningen för polermaskinen Vevor GX5088?

Polermaskinen fungerar med spänning 220 V (50 Hz) eller 110 V (60 Hz) beroende på version.

Hur justeras rotationshastigheten?

Vrid hastighetsreglaget på apparaten för att välja mellan 6 hastigheter (1 till 6). Anpassa hastigheten efter materialet som bearbetas.

Hur byter man polerhjulet?

Koppla bort apparaten. Använd medföljande skiftnycklar för att låsa spindeln, skruva loss skruven på tryckplattan, ta bort det gamla hjulet och installera det nya genom att dra åt skruven.

Kan apparaten användas kontinuerligt?

Ja, tryck på strömbrytarens avtryckare och sedan på spärrknappen för kontinuerlig drift. Släpp avtryckaren för att avaktivera spärren.

Vilka material kan poleras med denna maskin?

Passar för stål, rostfritt stål, icke-järnmetaller, trä och plast. Använd lämpligt hjul för materialet.

Hur byter man kolborstar?

Koppla bort apparaten. Skruva av borstkåporna, ta bort de slitna borstarna och installera nya (alltid i par). Använd originalborstar från Vevor.

Vilken effekt har polermaskinen GX5088?

Märkeffekten är 1200 W, vilket ger tillräcklig kapacitet för intensiva polerarbeten.

Är det säkert att använda polermaskinen utan skyddskåpa?

Nej, skyddskåpan är obligatorisk. Den måste riktas mot operatören för att förhindra skräpprojektioner. Använd aldrig utan kåpa.

Hur rengör man polermaskinen?

Koppla bort apparaten. Ta bort damm och rester med en pensel eller torr trasa. Rengör regelbundet ventilationsöppningarna och dammfiltret för att undvika överhettning.

Var hittar man reservdelar till GX5088?

Reservdelar (borstar, strömbrytare, kabel, hjul) finns hos Vevors kundservice. Kontakta www.vevor.com/support för beställning.

BRUKSANVISNING GX5088 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Poleringsmaskin

MODELL: GX5088

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Polering

Polermaskin

MODELL: GX5088

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Förord

Låt oss först och främst uttrycka vårt hjärtliga tack till våra kunder som har köpt vår utrustning. Den här manualen är till för att kundtjänst ska bli bättre. Skrivet med denna utrustning. Hoppas företagets produkter och tjänster att ta med dig kanalens artighet.

Viktig påminnelse

För din egen säkerhet, innan du monterar och använder sådana produkter, måste du först läsa denna handbok för att förtydliga den unika driften, applikationen och möjliga problem med denna utrustning.

Denna bruksanvisning är förenlig med tillverkningsdatumet för din maskin, du kommer att hitta information om tekniska data för den maskin som förvärvats manuellt efter uppdateringar av våra maskiner på efterservicesidan eller relaterad webbplats.

Denna poleringsmaskin är designad för:

• Kommersiell användning inom industrier och handel.
• Ytbearbetning som till exempel polering, strukturering, polering, borstning, utjämning, borttagning av rost eller grader från stål eller rostfritt stål eller icke-metalliska material.

-Välj rätt hjul vid behandling av träytor.

Läs denna bruksanvisning noggrant före användning

De allmänna säkerhetsreglerna

Varning! Läs instruktionerna. Utan enligt följande instruktioner för användning eller användning kommer att leda till elektriska stötar, brand eller allvarliga skador. I alla villkor i följande exempel varning "elverktyg" hänvisar till drivrutinen (kabel) ström verktyg eller batteridrivna elverktyg (trådlösa).

Spara dessa instruktioner

A) arbetsplats

1) Håll arbetsplatsen ren och ljus. Kaos och mörkt fält kan orsaka olyckor. 2) inte i någon brandfarlig vätska, gas eller pulver under miljön

använda elverktyg, elverktyg kan gnistor antända pulverdamm eller gas.

3) låt barn och åskådare lämna manipulation av elektriska verktyg. Distraktionen kommer

hjälpa dig att slappna av kontrollen.

B) elsäkerhet

1) Elverktygets stickkontakt måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakt med jordade elverktyg. Omodifierade stickkontakter och passande uttag minskar risken för elektriska stötar. 2) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskåp.

Om din kropp är jordad ökar risken för elektriska stötar.

3) Utsätt inte elverktyg för regn eller fukt. Vatten

som tränger in i ett elverktyg ökar risken för elektriska stötar.

4) Missbruka inte sladden. Använd aldrig sladden för att bära, dra

eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller

rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

5) När du använder elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk.

Användning av en sladd avsedd för utomhusbruk minskar risken för elektriska stötar.

C) Personsäkerhet

1) Var uppmärksam och fokusera på det du gör när du använder ett elverktyg.

Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner.

En kort distraktion när du använder elverktyg kan leda till allvarliga personskador.

skada.

2) använd säkerhetsanordningen. Använd alltid skyddsglasögon. Säkerhetsanordningar som t.ex.

lämpliga förhållanden för dammasker, halkskyddsskydd, skyddshjälm, sådana

eftersom hörselskydd kan minska personskador.

3) undvik plötslig start. Se till att strömbrytaren är i avstängt läge när den sätts in i kontakten. Fingret på strömbrytaren har slagits på eller strömbrytaren är påslagen när den sätts in i kontakten kan det orsaka fara. 4) innan de elektriska verktygen går igenom, ta bort alla nycklar eller skiftnyckeljustering. Arv i en elverktygsnyckel eller nyckel på de roterande delarna kan orsaka personskada. 5) händerna sträcker sig inte för länge. Se alltid ditt steg och balansera. Så under medvetandet kan väl kontrollera elektriska verktyg. 6) klä dig lämpligt. Bär inte lösa kläder eller smycken. Låt ditt hår, kläder och ärmar vara borta från rörliga delar. Lösa kläder, accessoarer eller långa

hår kan vara inblandat i de rörliga delarna.

7) om den är försedd med spånborttagningsanordning, var anslutningen för dammuppsamlingsanordningen görs med hjälp av enheten, se till att deras anslutningsskick och används på rätt sätt.

Användning av denna enhet kan minska risken för att skräp orsakas.

D) elverktyg att använda och de frågor som behöver uppmärksammas

1) missbruka inte elverktyg, enligt applikationen med lämpligt elverktyg. Välj rätt designklassificering elverktyg kommer att göra ditt arbete effektivare och säkrare. 2) om strömbrytaren inte är ansluten eller stänger av strömmen, är inte tillåtet att använda verktyg. Att inte använda strömbrytaren för att styra elverktyget är farligt och måste vara det repareras. 3) i alla regler, innan du byter tillbehör eller lagrar elektriska verktyg, måste dra kontakten från nätaggregatet eller batterilådan av strömförsörjningen. Det skyddande åtgärder för att minska risken för att elverktyg plötsligt startar. 4) kommer att vara inaktiv elverktyg förvaring i barn och omfattning, och låt inte inte bekanta med elverktyg eller inte förstår dessa instruktioner för att använda elverktyg.

Elverktyg i händerna på outbildade användare är farligt.

5) underhåll av elverktyg. Kontrollera installationen av den rörliga delens avvikelse eller har fastnat, delar skadade och andra förhållanden som påverkar elverktyget. Om det finns några skador måste elverktyg repareras före användning. Många olyckor orsakade av dåligt underhåll av elverktyg.

6) Håll skärverktyg vassa och rena. Underhåll bra skärverktyg med en vass skärkant inte lätt att fastna och lätt att kontrollera. 7) enligt bruksanvisningen, och avser att använda sättet för speciell typ krav på elverktyg, driftförhållanden och drift för att använda elverktyg, tillbehörslåda verktygskärhuvud etc. Elverktyg kommer att användas för dem som gör det inte överensstämmer med driftkraven kan orsaka farliga situationer.

E) underhåll

1) Lämna in dina elverktyg till företaget för reparation och underhåll. Vid byte av delar måste samma delar användas. Detta för att säkerställa att elverktygens säkerhet upprätthålls. 2) Rengör, underhåll och fyll på smörjolja (fett) regelbundet. 3) Delar som användaren kan byta ut är följande: borstar, strömbrytare och nätsladd.

Allmän säkerhetsvarning för trådslipning, slipning, polering eller slipande skärning:

A) Elverktyget är avsett för användning som polermaskin. Läs alla säkerhetsvarningar, instruktioner, diagram och regler som medföljer elverktyget. Om du inte förstår all information nedan kan det leda till elstöt, brand eller allvarlig skada. B) Det rekommenderas inte att använda elverktyget för slipning, borstning eller skärning. Om elverktyget används för andra ändamål än det är avsett för kan det orsaka personskada. C) Använd endast tillbehör som rekommenderas av tillverkaren och som är specialdesignade för elverktyget. Annars kan tillbehöret lossna från elverktyget och orsaka skada. D) Tillbehörets märkhastighet måste vara minst lika hög som elverktygets maximala hastighet. Tillbehör med lägre märkhastighet kan spricka och orsaka skada. E) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets nominella kapacitet. Felaktig storlek på tillbehöret ger inte tillräckligt skydd och kontroll.

F) Slipskivor, flänsar, bakplattor eller andra tillbehör måste ha en axelhålsstorlek som passar elverktygets spindel. Om tillbehöret inte passar korrekt kan det bli instabilt, orsaka överdrivna vibrationer och leda till att du förlorar kontrollen.

G) Använd inte skadade tillbehör. Kontrollera tillbehöret före varje användning, till exempel slipskivor för sprickor, bakplattor för sprickor, revor eller överdrivet slitage, och stålborstar för lösa eller trasiga trådar. Om du tappar elverktyget eller tillbehöret, kontrollera om det är skadat. Efter inspektion och installation av tillbehöret, placera dig själv och åskådare på avstånd från det roterande verktyget och kör elverktyget på tomgång i 1 minut. Vid normal drift kan skadade tillbehör spricka och orsaka skada.

H) Använd skyddsutrustning. Beroende på arbetsförhållandena ska du använda lämpliga masker, skyddsglasögon eller visir. Använd vid behov dammask, hörselskydd, handskar och förkläde som skyddar mot små slipmedelspartiklar. Ögonskydd måste stoppa flygande skräp som genereras vid olika operationer. Dammask eller andningsskydd måste kunna filtrera partiklar som genereras vid arbete. Långvarig exponering för högintensivt buller kan orsaka hörselskador.

I) Håll åskådare och arbetsområdet på säkert avstånd. Alla som kommer in på arbetsområdet måste bära skyddsutrustning. Arbetsstycken eller fragment av trasiga tillbehör kan flyga ut och orsaka skada på personer i närheten av arbetsområdet. Skärtillbehör som träffar en spänningsförande ledning kan göra att elverktygets metalldelar blir spänningsförande och att operatören får en elektrisk stöt.

Skärtillbehör kan skära av mörka linjer eller dess placering av tråd under drift, endast genom isolerade greppytor för att hålla elverktyget. Om ett skärtillbehör träffar en spänningsförande ledning kan elverktygets exponerade metalldelar bli spänningsförande och riskera att operatören får en elektrisk stöt.

Delar är spänningsförande och riskerar att operatören får en elektrisk stöt.

Obs: om poleringsoperationen är den enda operationen, rekommenderas att ovanstående varning kan utelämnas.

K) Ta bort sladden från det roterande fästet. Om felaktig kontroll, kan sladden skäras av eller lindas, och göra att dina händer eller armar kan dras in i rotationen av tillbehöret.

L) Vänta tills tillbehören helt slutat röra sig innan du lägger ner elverktyget. Ett roterande tillbehör kan fastna på ytan och dra elverktyget, vilket gör att du förlorar kontrollen över verktyget. M) När du bär elverktyget, se till att det inte är startat. Om du av misstag startar det och tillbehöret roterar, kan det fastna i dina kläder och skada kroppen. N) Rengör ofta elverktygets ventiler. Elverktygets fläkt drar in damm i höljet, och hög metallpulveravsättning kan leda till elektriska faror. O) Använd inte elverktyget i närheten av brandfarliga material. Gnistor kan antända materialet.

Särskilda säkerhetsföreskrifter

Följande punkter är säkerhetsföreskrifter för att använda kastkvarnen. Följ dem strikt, annars kan det skada verktyget eller orsaka personskada.

1. Se till att använda skyddsglasögon efter installationen.
2. Skruvarna på slipskivan måste dras åt före användning.
3. Innan du byter slipskiva måste du dra ur kontakten från uttaget för att inte av misstag ansluta verktygets strömbrytare och orsaka olyckor.
4. Använd hjälphandtaget och håll verktyget med båda händerna för att uppnå full kontroll.
5. Se till att säkra verktyget innan du startar det.
6. Före slipning bör slipskivans rotationsriktning kontrolleras med pilens riktning markerad på växellådans huvud.
7. Använd inte vatten eller slipvätska.
8. Kläm inte fast verktyget i en bänkskruv eller fixtur.
9. Skyddsglasögon måste bäras för att förhindra att stänk och slipande partiklar kommer i ögonen.
10. Tappa inte verktyget efter användning förrän det har slutat rotera helt.
11. Se alltid till att nätsladden inte kommer i kontakt med slipskivan.
12. Om verktyget av misstag tappas eller kolliderar, kontrollera slipskivan och kroppen för skador, brott eller deformation.
13. När du använder en förlängningssladd, använd en dubbelisolerad sladd med samma specifikation som detta verktyg.
14. Vid användning av detta verktyg på våta eller trånga arbetsplatser ska en jordfelsbrytare (30 mA) användas för att skydda användarens säkerhet.

Driftsförklaring

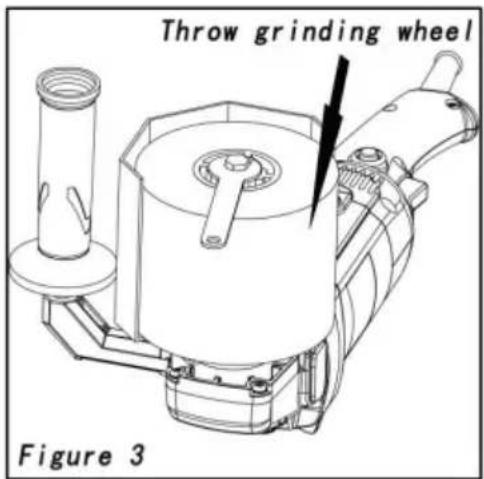

- Montera och ta bort skyddet

Montering: Se till att den utskjutande delen av skyddet ligger mot huvudhuset, skyddets lock är mot operatören, dra åt fästskruvarna. (Figur 3)

Borttagning: Lossa fästskruvarna för att ta bort skyddet.

Kom ihåg: Skyddets hölje måste vara mot operatören för att undvika att skräp stänker mot kroppen.

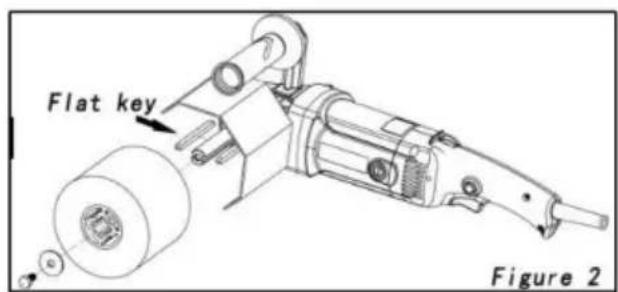

- Montera och ta bort slipskivan.

Installera slipskivan: installera de platta nycklarna i spåret på båda sidor av spindeln (Figur 2), installera sedan slipskivan på spindeln, tryck på låsknappen eller ta tag i slipskivan (strömförsörjningen måste stängas av), och dra åt tryckplattans skruv (Figur 1).

Ta bort slipskivan: skruva loss tryckplattans skruv och ta bort kastskivan.

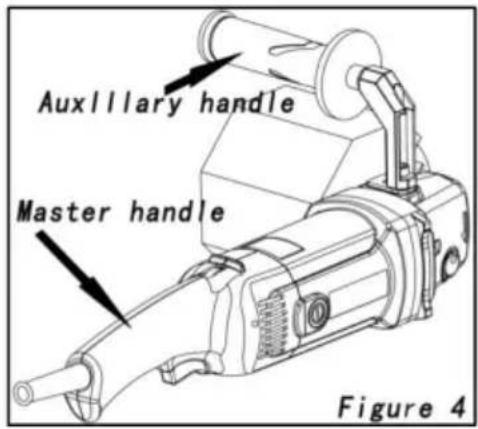

• Montera det extra handtaget:

Installera det extra handtaget på huvudhöljet, och lägg till en platt kudde för att justera om läget inte är bekvämt att använda. Efter installation av extrahandtaget, håll handtaget i ena handen och den andra sidan kan bättre styra verktyget (Figur 4).

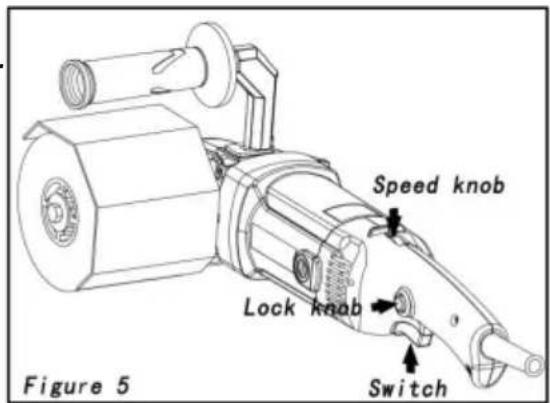

Obs: Innan kontakten sätts i strömförsörjningen, kontrollera att strömbrytarens låsknapp är utstött, att strömbrytarens utlösarfunktion är flexibel och att låsknappen släpps.

Tryck på strömbrytaren och avtryckaren för att starta. Släpp avtryckarverktyget för att stänga av och gradvis sluta springa.

Tryck på avtryckaren och tryck sedan på låsknappen och släpp sedan avtryckaren.

Verktyget är i kontinuerlig drift, tryck på avtryckaren för att släppa omkopplarens låsknapp, stäng av verktyget och sluta gradvis att köra.

Detta verktyg har 1 \~ 6 växlar hastighetsjusteringsfunktion, du kan välja lämplig hastighetsslipning (Figur 5).

- Är effektiv och säker slipmetod

1. När du slipar, starta verktyget och kontakta sedan arbetsstycket; efter slipning, låt verktyget komma bort från arbetsstycket och stäng verktyget.
2. När slipskivan inte får kollidera med arbetsstycket eller kraften är för stor. Tryck bör appliceras gradvis för att göra slipningen hjulet inte drabbas av slagkraften, för att undvika att slipskivan spricker och olycka.
3. I allmänhet används en mjuk slipskiva för bearbetning av hårda material. 4.

Underhåll & inspektion

Kom ihåg: du måste dra ur kontakten från strömförsörjningen innan underhåll och kontroll.

Ta ofta bort damm, oljefläckar och andra dåliga fästen på verktygen. Håll verktygen rena och knivarna vassa.

Kontrollera alltid att anslutningsdelens skruvar inte sitter lösa.

Kontrollera att nätsladdens isoleringsskikt är fritt från skador.

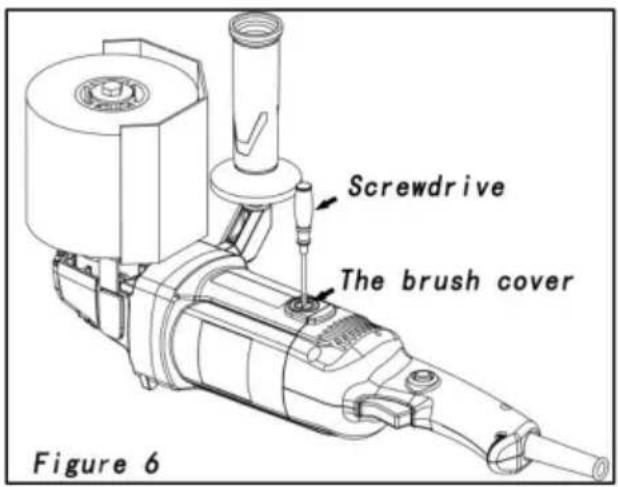

Ersättningsborste

När gnistan är stor eller slutar rinna, ska borsten bytas ut.

Skruva av borstlocket med startmotorn, ta bort den slitna borsten, installera den nya borsten, kontrollera att borsten glider fritt i hålet och dra sedan åt borstlocket (Figur 6).

Se till att byta ut båda borstarna samtidigt och använd originalborsten.

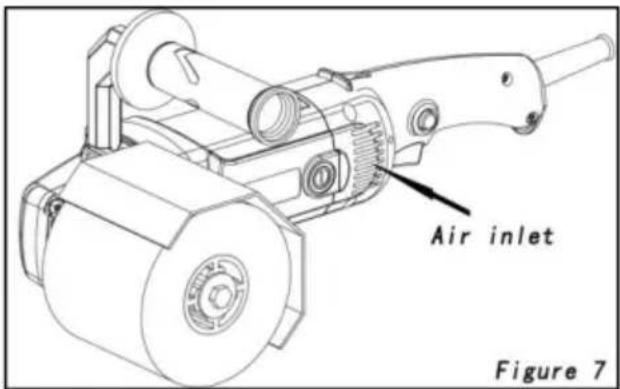

Ren rengöring är viktig för säker drift (Figur 7).

Ansamling av damm kan förhindra att verktyget fungerar normalt. Ta bort dammnät, blås ut dammnätet, borsta och andra delar kan effektivt förlänga verktygets livslängd.

Kvalitetssäkring

Alla verktyg som tillverkas av företaget har fabriksgaranti, och deras reparation eller returperiod kommer att uppfylla bestämmelserna i användningslandet.

Skador på grund av naturlig förbrukning, överbelastning eller felaktig användning är inte

ingår i fabriksgarantin.

Får inte ta bort verktyg och kan endast repareras eller bytas ut genom att skicka verktyg tillbaka till butiken.

Reparera

• När användaren byter strömbrytare, nätsladd och borste, använd vår originaltillbehör från fabriken.
• För att säkerställa verktygens säkerhet och tillförlitlighet, skicka ditt verktyg till vår reparationsstation för reparation.

Specifikationer

modell	MOD: GX5088 SIN-GX-120×100
källa	Individuell kommunikation,220 V, 50 H z/110V 60HZ
Nominell ineffekt	1200W
olastad hastighet	NA: 730~3200r/minEU: 950~3200r/min
Kasta slipninghjul	y120 × 100 mm

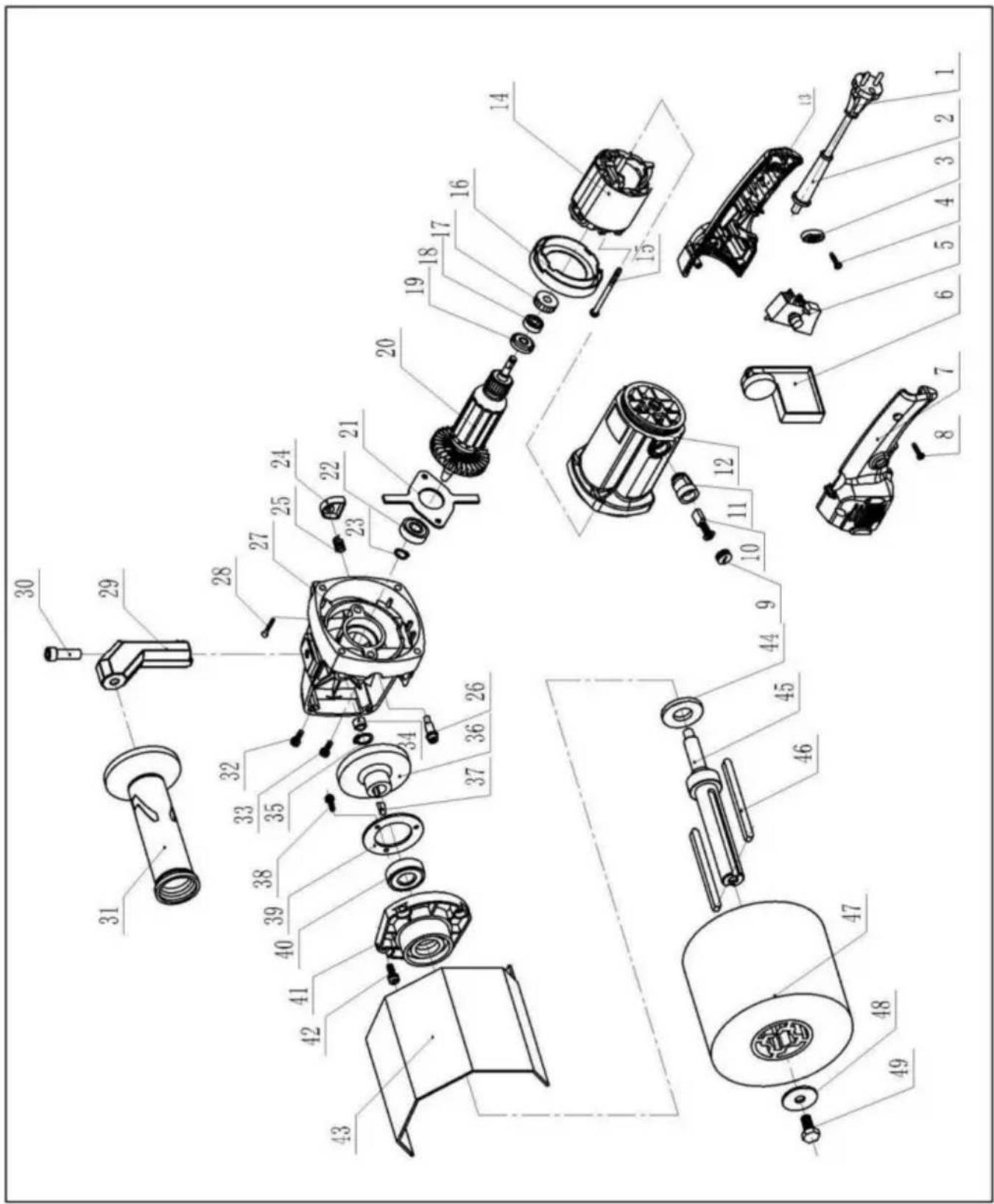

P. NEJ.	DELARENS NAMN	Q'TY P.No DELARENS NAMN			ANTAL
1	Elektrisk tråd	1	26	Självlåsande stift	1
2	bussning	1	27	Reducerhus	1
3	Trådklämma	1	28 st	ST5X30 skruvar	2
4	ST4X14 skruvar	2	29	Anslutningsfäste	1
5	Växla	1	30 M8X20 insexbult		1
6	Elektronisk guvernör	1	31	Rak handtag	1
7	Höger handtag	1	32 M5X16 skruvar		1
8	ST4X16 skruvar	4	33 M5X12 skruvar		1
9	Kolborstlock	2	34	HK0810 Nålrulle kullager	1
10	Kolborste	2	35 ∅12 axelring		1
11	Borsthållare	2	36	Kugghjul	3
12	Hus	1	37 4x13 halvcirkelformad nyckel		1
13	Vänster handtag	1	38 M4X10 skruv		1
14	stator	1	39	6201 lagerskruv	1
15 st	ST5x65 skruvar	2	40	6201 lager	4
16	vindskydd	1	41	Utgång främre omslag	1
17	Gummihylsa	1	42 M5X14 skruvar		1
18	608 lager	1	43	Skyddskåpa	1
19	Krypstoppring	1	44	Dammskydd	2
20 rotor		1	45	Utgående axel	1
21	Korskörtel	1	46	6x6x90 fyrkantsnyckel	1
22	6201 bärkors körtel	1	47	Fiberhjul	1
23 ∅12 axelring		1	48 ∅8	Flat pad
24 Självlåsande kåpa		1	49	M8X16 sexkantig skruvar
25 Självlåsande fjäder		1

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol. Produkter

märkt som sådant får inte slängas tillsammans med vanligt hushållsavfall, men måste vara det tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
