MANUALE UTENTE BQL-9200ST Vevor

(Le foto sono solo di riferimento)

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni per un uso sicuro

Descrizione dell'avviso:

Avvisare

Contenuti che possono causare morte o lesioni gravi se utilizzati in n improprio.

Attenzione

Se utilizzato in modo improprio, potrebbe causare lesioni personali o danneggiare il contenuto.

Precauzioni prima dell'uso:

Avvisare

In caso di perdite di gas, non toccare la macchina o l'interruttore differenziale e aprire la finestra per ventilare. In caso contrario, potreb verificarsi un'esplosione.
◆ Non utilizzare oggetti combustibili vicino a questa macchina, altrime potrebbero verificarsi incendi.
Non calpestare, appendere o appoggiare oggetti pesanti sulla macca altrimenti si potrebbe danneggiare la macchina e causare lesioni alle persone.
Non inserire dita o aste nella porta di dissipazione del calore, alt potrebbero verificarsi lesioni personali e compromettere l'effetto di dissipazione del calore.
Non toccare le parti elettriche o gli interruttori con le mani bagna altrimenti si rischia una scossa elettrica.
◆ I bambini devono essere sorvegliati per garantire che non giochi le macchine.

Problemi di sicurezza elettrica:

Avvisare

È necessario affidare all'unità di costruzione elettrica il collegament terra filo. In caso contrario, potrebbe verificarsi un incidente con scoss elettrica in caso di guasto o perdita.
◆ Si prega di utilizzare un alimentatore con potenza identica a quell indicata sulla targhetta. Se utilizzato insieme ad altri elettrodomestici, potrebbe causare incendi.
◆ Non danneggiare o rompere il cavo di alimentazione, non manipola

non legarlo, non allungarlo, non forzarlo a piegarlo o torcerlo. In caso contrario, il cavo di alimentazione potrebbe danneggiarsi, causando scariche elettriche.

shock o incendio.

◆ Non versare acqua direttamente sulla macchina, altrimenti si rischia scossa elettrica.

Precauzioni :

Avvisare

◆ Spegnere l'interruttore di alimentazione di controllo durante il monta e lo smontaggio dei componenti.

In caso contrario, potrebbe toccare accidentalmente la macchina di avviamento e causare lesioni.

◆ Si prega di disinfettare mani e dita durante l'uso. In caso contrar potrebbero verificare rischi per la salute umana.

Ambiente di utilizzo (condizione):

Avvisare

◆ Da posizionare su una superficie piana e solida. In caso contraric potrebbe causare sbalzi, rumore e vibrazioni eccessive.

Non utilizzarlo in luoghi umidi o esposti a spruzzi d'acqua. L'utilizza luoghi umidi potrebbe causare un cortocircuito.

Non utilizzarlo in luoghi con un elevato contenuto di acido solforico come sorgenti termali, o in luoghi con elevata presenza di sale, come prossimità di baie. In caso contrario, potrebbe causare corrosione inter della macchina e causarne il guasto.

Attenzione

◆ Installare in un'area ben ventilata. Non posizionare oggetti sul copi superiore della macchina, altrimenti si verificherà rumore. I lati sinistro, destro e posteriore della macchina devono garantire uno spazio di aln

1 m, altrimenti ciò comprometterà la dissipazione del calore e la capa produttiva della macchina.

Non installare alla luce diretta del sole o vicino ad apparecchi ch generano calore. Utilizzare questa macchina a una temperatura ambient compresa tra 5 e 38 °C.

Avvisare

- Quando non si utilizza il dispositivo per un lungo periodo, scollega spina di alimentazione. In caso contrario, la durata del cavo di alimentazione potrebbe ridursi.

Attenzione

◆ In caso di anomalie o malfunzionamenti della macchina, spegnere l'interruttore di alimentazione. In caso contrario, la macchina potrebbe guastarsi.
◆ Prestare attenzione allo scarico nei luoghi in cui la temperatura p essere inferiore a 0 °C. In caso contrario, potrebbero verificarsi perdite d'acqua.
◆ Asciugare con cura l'umidità presente nella vasca di alimentazione cilindro di congelamento, farli asciugare, coprire la vasca di alimentazione e riporli.
◆ Si prega di smontare i componenti fino all'unità più piccola possib conservarli in un luogo pulito, il che contribuirà anche a prolungare la durata dei componenti.

Riepilogo del prodotto

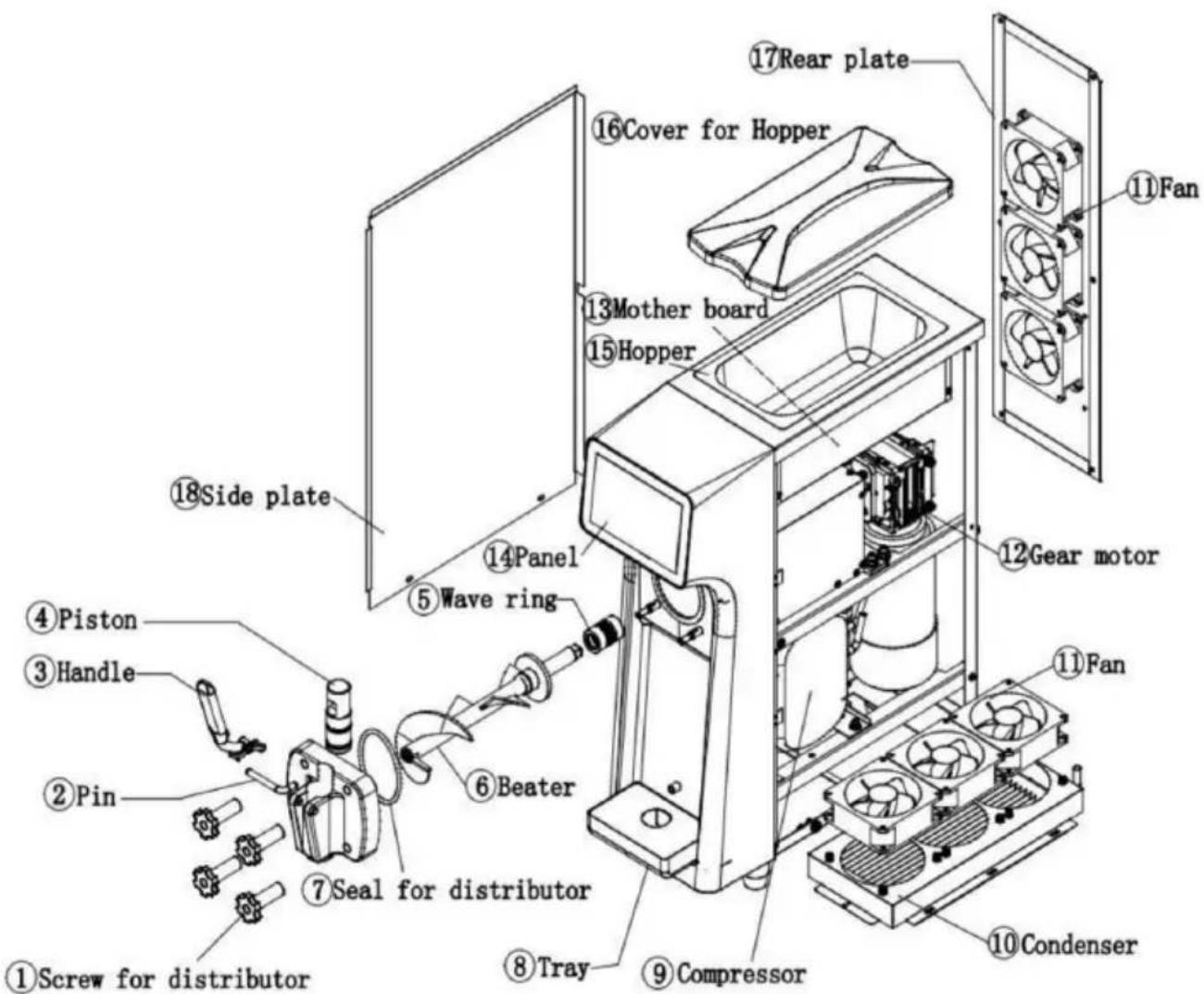

Schema del prodotto :

Accessori del prodotto:

Dado Torx X1, soffietto X1, O-ring pistone X2, valvola di ritegno di aspirazione X2, vaselina X1 , manuale , una scheda di garanzia

Parametri tecnici:

I parametri tecnici specifici e le prestazioni del refrigerante sono sogge alla targhetta .

Le immagini nel manuale sono solo di riferimento, fare riferimento alla realtà

Prodotto .

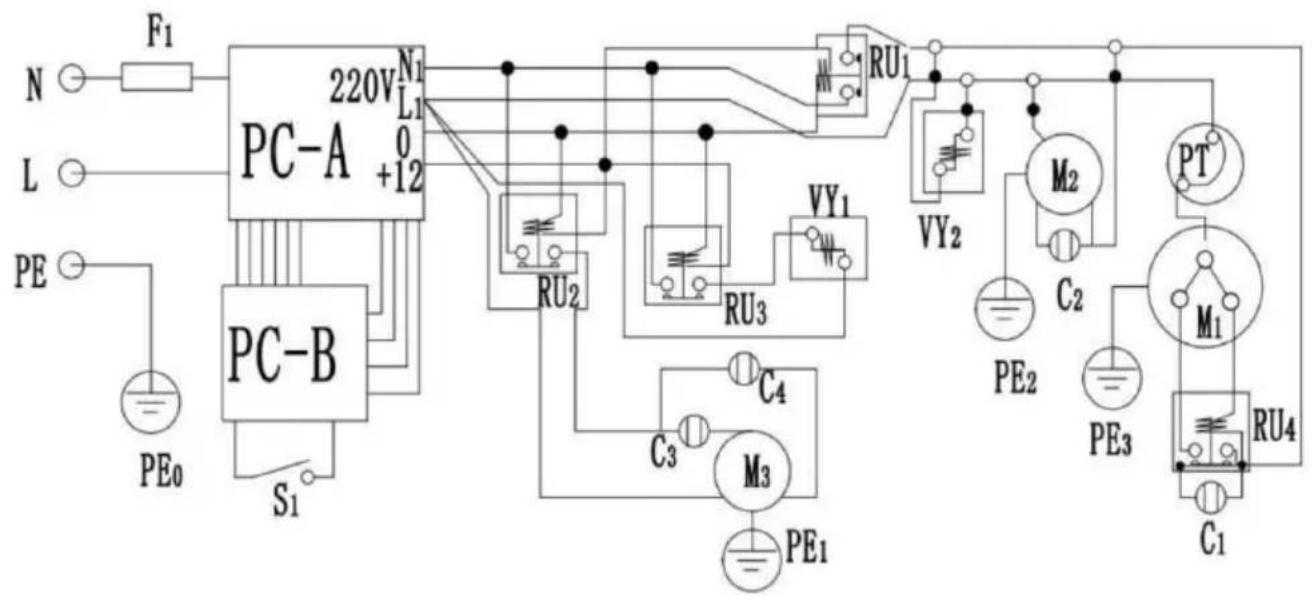

Schema elettrico:

N F1 L PE PC-A 220V N1 +12 PC-B S1 PE0 RUV1 RUV2 RUV3 VY1 C4 C3 M3 PE1 VY2 M2 C2 PE2 PE3 PT M1 RU4 C1

PC-A、PC-B: Motherboard;

YV1、YV2:Solenoid valve;

C1、C2、C3、C4:Capacitor;

M1-Compressor;

S1:Travel switch;

PT: Thermal protector.

M2-Fan motor;

F1:Fuse wire;

M3-Agitating motor;

Istruzioni per l'installazione

Fare riferimento al "Metodo di pulizia delle parti" per pulire le parti p dell'installazione

1. Tagliare e smontare le cinghie di imballaggio e le assi di legno c fissano i cartoni, rimuovere il cartone e il pannello di schiuma e rimu sacchetto di imballaggio per verificare se l'aspetto della macchina è danneggiato . (Nota: durante la manipolazione del macchina, la macch non deve essere inclinata più di 45°)
2. Aprire il coperchio del cilindro e verificare che gli accessori sianc completi secondo la lista di imballaggio.
3. Smontare i pannelli superiore e inferiore sul retro della macchina, verificare se il motore interno, la cinghia, il compressore e altri compo sono allentati a causa del trasporto e contattare il fornitore in tempo risolvere eventuali anomalie. (Nota: quando si installa o si rimuove cia

pannello, utilizzare una chiave a brugola o un cacciavite a croce per inserirli nella fessura della vite sul pannello, applicare una leggera pressione e ruotare per allentare o bloccare)

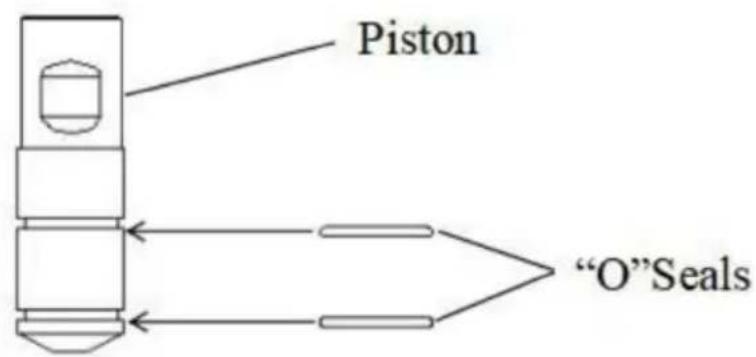

Montaggio dello stelo della valvola:

Installare l'O-ring sullo stelo della valvola e assemblare come mostrato Durante il montaggio dell'anello di tenuta, è possibile applicare un po' lubrificante alimentare sulla testa dell'anello di tenuta.

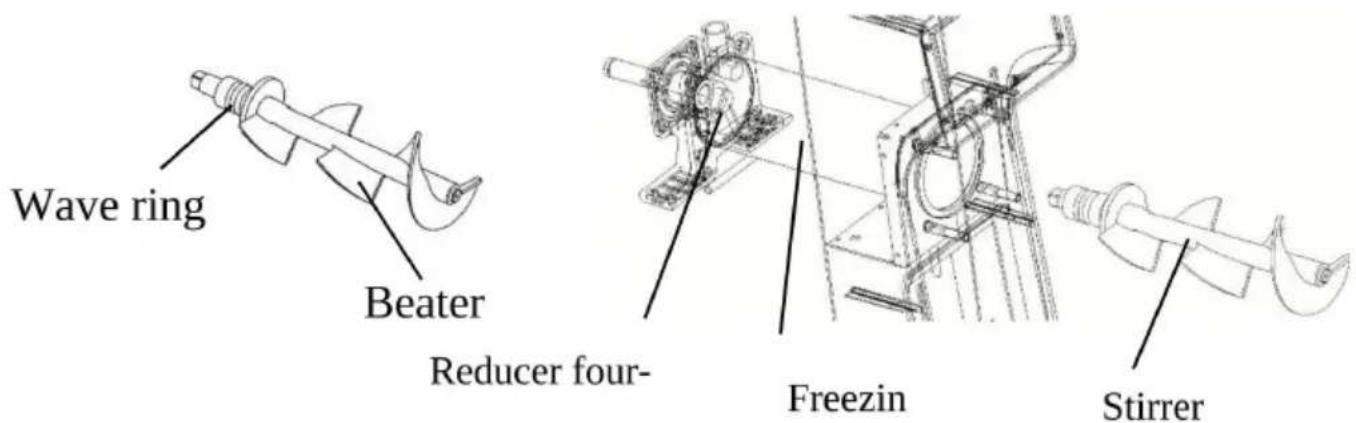

Montaggio dell'agitatore:

1. Applicare il lubrificante su entrambe le estremità dell'anello di tenuta ondulato.
2. L'anello di tenuta ondulato può essere installato direttamente sull'estremità posteriore dell'agitatore.
3. Inserire l'agitatore nel cilindro del congelatore e ruotare lentamente testa quadrata dell'agitatore nell'interfaccia quadrata del riduttore a man

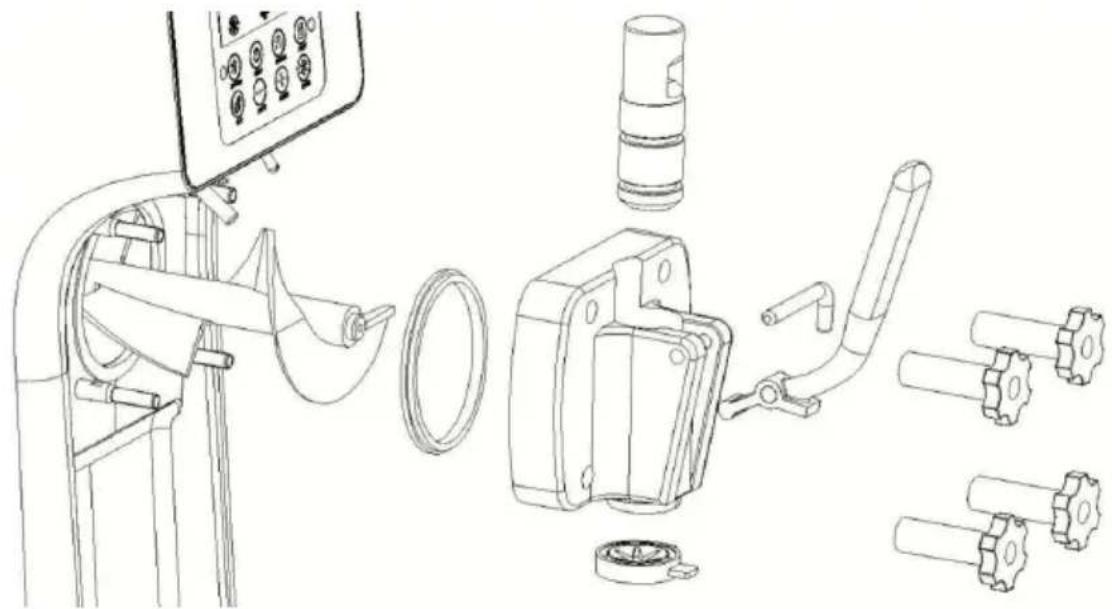

Montaggio della valvola di scarico:

1. Lo stelo della valvola è installato nello scivolo corrispondente alla

valvola di uscita del liquido.

La testa di stampaggio a forma di stella viene installata nella fessura lo scivolo (è possibile applicare un po' di lubrificante alimentare all'estremità anteriore dello stelo della valvola durante l'installazione dell stelo della valvola).

1. Dopo aver installato lo stelo, inserire il perno all'estremità anteriore maniglia nella scanalatura dello stelo. Quindi far passare il perno trasversale della maniglia insieme alla maniglia stessa attraverso il foro perno trasversale sulla valvola di scarico.
2. Installare semplicemente l'anello di tenuta di tipo D della valvola d uscita del liquido nella scanalatura corrispondente.
3. Sollevamento dell'asta di espulsione battente, passaggio della valvola scarico del liquido attraverso quattro.

Fissare i bulloni e serrare le quattro viti di fissaggio in plastica della di scarico del liquido in diagonale e in modo uniforme.

1. Attenzione: spegnere l'interruttore di alimentazione durante il montaggio e lo smontaggio dei componenti. In caso contrario, si potre toccare accidentalmente l'avviamento.
2. Lo spostamento della macchina ha causato lesioni.
3. Disinfettare le mani e le dita durante l'uso.

4. In caso contrario, potrebbe essere pericoloso per la salute umana. Assicurarsi sempre che l'interruttore di alimentazione sia spento.

5. Verificare che il display sia spento.

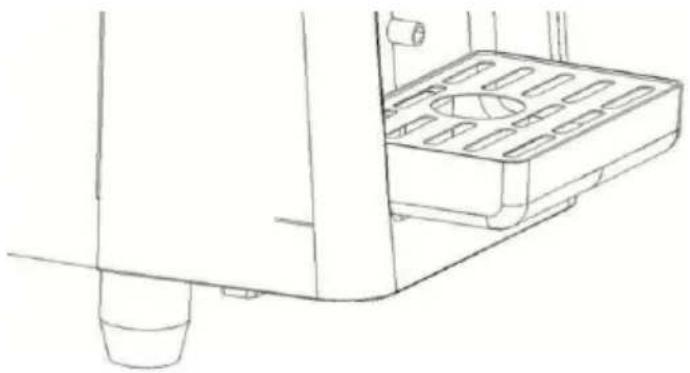

6. Agganciare la fessura sul retro della scatola di ricezione dell'acqua pezzo di fissaggio della scatola di ricezione dell'acqua

Pannello di controllo dello schermo LCD e introduzione alla funzio

1. Fare clic su AUTO per accedere alla modalità di raffreddamento, c premere AUTO per disattivare la modalità di raffreddamento.

2. In modalità refrigerazione, fare clic su PUFF per potenziare la funz di soffiatura, quindi fare clic su PUFF per disattivare la funzione.

3. Fare clic su FRESH per accedere alla modalità di mantenimento F quindi premere FRESH per disattivare la modalità di mantenimento FRESH.

4. Fare clic su CLEAN per accedere alla modalità di pulizia, quindi p CLEAN per disattivarla.

5. Tenere premuto SOFT o HARD finché il numero SET sullo scherm lampeggia, quindi fare clic su SOFT/HARD per regolare la durezza.

6. Fare clic su IMPOSTA, quindi su IMPOSTA per IMPOSTARE il ter avvio e di arresto del ciclo di raffreddamento.

7. Tenere premuto SET per 10 secondi per azzerare il numero di ta:

8. Fare clic su STOP per disattivare tutte le funzioni.

Spiegazione dettagliata del display LCD

Mostra mostra	Contenuto
	Indica che la macchina è in stato di In questo momento, solo l'agitatore nel cilindro di refrigerazione ruota. Aggiunge acqua alla vasca di alimentazione per la macchina.Cilindro freddo.
	Rappresenta lo stato di tensione in ter reale della macchina. Utilizzare la tensi corretta rispetto alla tensione nominale indicata sulla targhetta della macchina.Indica quante volte questa macchina ha perforato in totaleTirare la maniglia verso l'alto sulla pias punzonatura e toccare una volta il microinterruttore interno: il microinterrutto emetterà un ticchettio quando verrà toc
	Durante il normale funzionamento della macchina, viene visualizzato lo stato di formatura del materiale nel cilindro di refrigerazione. Quando si raggiunge l'ulti gelato, significa che il materiale è stato formato e la macchina si arresta automaticamente se continua a funziona per un periodo di tempo. tempo.
	Indica che la macchina è raffreddata.Quando si raggiunge l'ultimo gelato, significa che il materiale è stato formatacchina si fermerà automaticamente si continua a funzionare per un certo per di tempo.
	Indica che la macchina è in stato di conservazione.In questo momento il cilindro refrigeran verrà raffreddato e mantenuto fresco.
	Indica la durezza del gelato.Quanto più alto è il valore di durezza, più duro è il gelato, mentre tanto più è il valore di durezza, tanto più morbi gelato.
	Indica lo stato di impostazione del parametro di durezza.Quanto più alto è il valore di durezza, più duro è il gelato, mentre tanto più è il valore di durezza, tanto più morbi gelato.

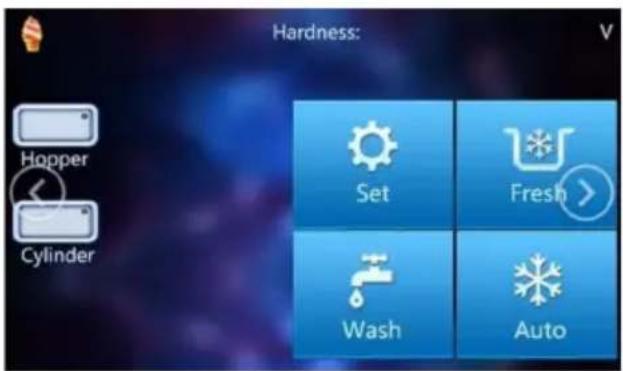

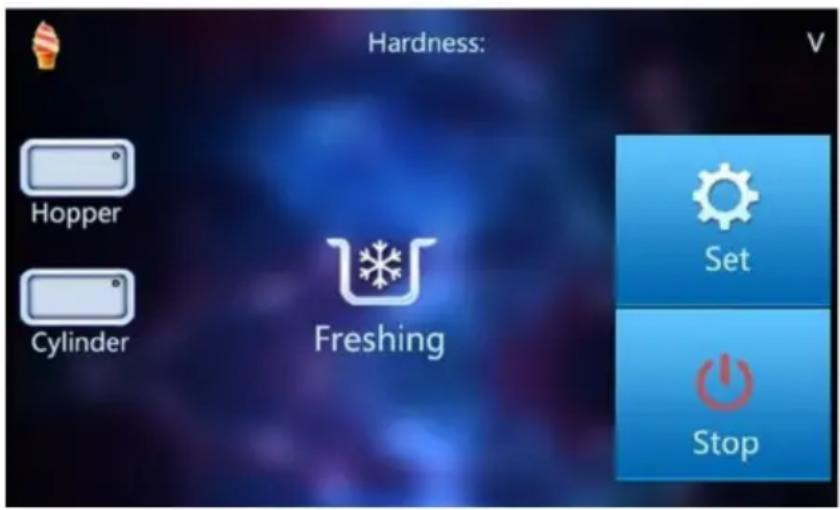

Pannello operativo touch screen e introduzione alla funzione

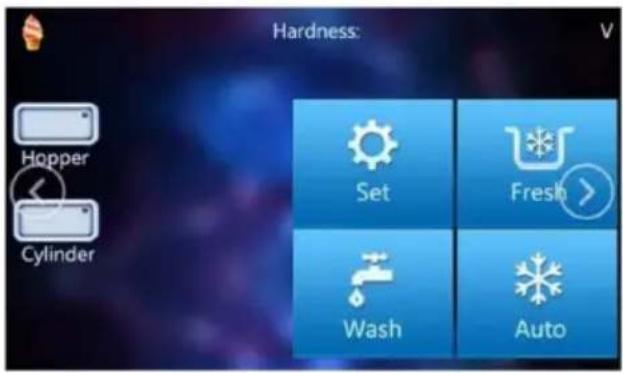

1. L'interfaccia di avvio è mostrata nella figura "Interfaccia principale". L'angolo in basso a sinistra mostra che la scatola è a corto di mate l'icona rossa lampeggia.
2. Dopo l'alimentazione, l'icona rossa diventa bianca, fare clic su "Imp nell'interfaccia principale, passare a "Interfaccia di impostazione" e fare su "Indietro" per tornare all'interfaccia principale.

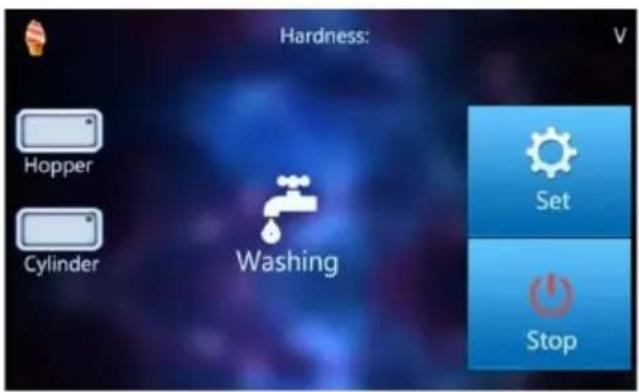

1. Fare clic su "Lavaggio" nell'interfaccia principale per accedere all'interfaccia di pulizia. 2. Fare clic sul sistema "Auto" nell'interfaccia principale per accedere all'interfaccia di refrigerazione, quindi premere il tasto "Stop" per tornare allo stato di standby. 3. Entrare nello stato c riavvio del ciclo dopo che la refrigerazione è finito.

Fare clic su "Aggiorna" nell'interfaccia principale per accedere all'interfaccia Fresh-keeping e quindi premere il tasto "Stop" per tornare allo stato di standby.

Processo operativo

1. Preparazione della materia prima

La gelatiera deve utilizzare materie prime specifiche per gelato in polv poltiglia. Quando si utilizza il gelato in polvere, mescolarlo rigorosamer secondo le proporzioni indicate sulla confezione del gelato (in genere, di ingrediente viene miscelato con 2,5 \~ 3 kg di acqua purificata).

Mescolare bene dopo aver aggiunto l'acqua, lasciare che l'acqua e il in polvere si mescolino bene e lasciare riposare per 5 minuti.

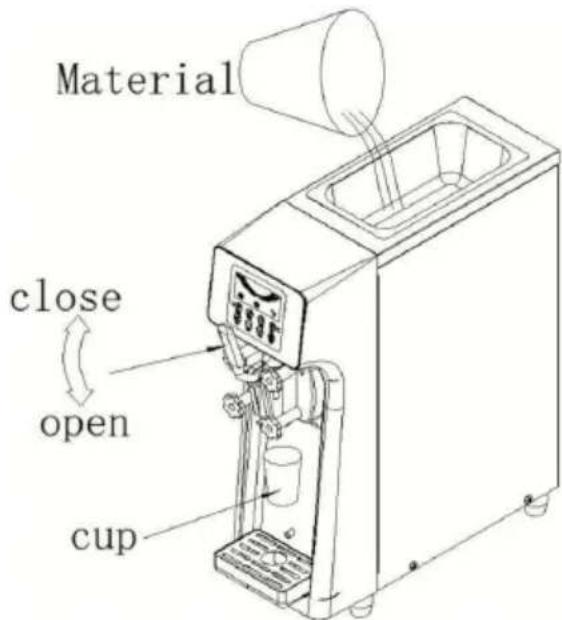

2. Riempimento delle materie prime

Nota: prima di aggiungere materie prime, assicurarsi che non vi sia umidità residua nel cilindro del congelatore durante la pulizia

1. Versare circa 3 litri di materie prime per gelato nella vasca e pre pulsante di pulizia.

Material close open cup

1. Tirare verso il basso la maniglia (lo stelo della valvola si solleva) l'acqua uscirà dalla

Porta di scarico. Finché le materie prime non fuoriescono, tirare la m verso l'alto e lo stelo della valvola scivolerà verso il basso.

1. Verificare che la vite di plastica che fissa la valvola di scarico sia allentata.

Note dell'utente

1. Assicurarsi di confermare se la vite di fissaggio della valvola di us allentato. Se allentato, potrebbe causare perdite di materie prime. Copi adeguatamente la vasca del materiale.

2. Non rimuovere la maniglia durante il raffreddamento. In caso contra le materie prime potrebbero fuoriuscire dalla porta di scarico della testi plastica. Assicurarsi di spegnere l'interruttore di alimentazione quando l'unità non è in uso.

3. Impostazioni dei parametri Configurazione dello schermo LCD

4. Nello stato di standby, premere e tenere premuto il tasto "su o g secondo e il tubo digitale sull'ingranaggio lampeggerà e visualizzerà" questo è lo stato di regolazione della durezza, quindi fare clic sul tasto "meno" per regolare la durezza del gelato. Maggiore è il valore di durezza, più duro è il gelato, e più morbido è il gelato quando il va durezza è basso. Se la durezza è regolata troppo e il gelato è tropi a volte gli ingredienti potrebbero non uscire. Fare attenzione.

5. Tenere premuto il pulsante "SET" per 10 secondi per cancellare il del conteggio delle tazze.
6. Premere il tasto "SET", quindi premere "SET" per regolare l'interval refrigerazione. Dopo che la refrigerazione della macchina si è arrestata automaticamente, interrompere il ciclo per il tempo corrispondente e riavviare la refrigerazione.

Impostazioni del touch screen

Fare clic su "Cancella" per cancellare il numero di tazze.

Fare clic su "Indietro" per ritorno;

Fare clic sulla casella blu dietro "password" per modificare la password cancellazione.

Clicca su "Indietro" per tornare indietro.

"Durezza": Regolazione della durezza.

"Tempo di riavvio automatico": refrigerazione regolazione del tempo di riavvio. "Temperatura tramoggia": regolazione della temperatura di conservazione/preraffreddamento della vasca.

"Temperatura cilindro": regolazione della temperatura di conservazione di cilindro di refrigerazione.

4. Preparare il gelato

1. Collegare la macchina all'alimentazione, accendere l'interruttore di alimentazione, riempire il serbatoio con acqua potabile (è possibile utilizzare acqua bollente al primo utilizzo, che può svolgere una funzic sterilizzante) e premere il pulsante di pulizia per circa due minuti. Un pulita la macchina, premere direttamente la maniglia per rimuovere l'ac Svuotare e pulire ripetutamente la macchina 2-3 volte fino a quando l'acqua scaricata dalla porta di scarico non è pulita.

2. Attualmente, il mercato utilizza generalmente la poltiglia di latte per gelato (che può essere utilizzata direttamente) o il gelato in polvere con aggiunta di acqua. Se si utilizza il gelato in polvere, mescolare rigorosamente secondo il rapporto di miscelazione indicato sulla confezione del gelato in polvere (il rapporto di miscelazione generale 1 kg di polvere con 2,5-3 kg di acqua purificata). Mescolare uniformemente dopo aver aggiunto l'acqua, lasciando che l'acqua e il gelato in polvere mescolino completamente.

Lasciate riposare per circa 30 minuti. Ricordatevi di aggiungere acqua rispettando rigorosamente le proporzioni di miscelazione del gelato in polvere. È molto importante mescolare e rimanere fermi dopo la

miscelazione, perché ciò influirà direttamente sulla resa e sul gusto de gelato.

1. Assicurarsi che l'acqua di pulizia sia stata nuovamente scolata completamente e versare il ghiaccio preparato gli ingredienti della pannella vaschetta degli ingredienti nella parte superiore della gelatiera (ne che il materiale non può agglomerarsi). Dopo aver premuto il tasto di pulizia (la gelatiera la macchina mescola nuovamente il materiale del gelato per rendere le materie prime più uniformi) per circa 1 minuto, premere il tasto di refrigerazione per entrare nella modalità di refrigerazione (prestare attenzione a garantire che i due cilindri siano in ogni circostanza e il minimo non deve essere inferiore alla posizioni della porta di scarico, altrimenti causerà l'allarme di mancanza di materiale della macchina e persino danneggiare la macchina).

Durante il processo di produzione, il display visualizza la modalità di refrigerazione. Generalmente, il rapporto di formatura raggiunge oltre l'80%. Il gelato è stato formato e può essere montato. Quando il rap formatura raggiunge il 100%, la macchina si arresta automaticamente.

Preparare il gelato: prendere un cono o una coppetta, posizionarli sott' porta di scarico della testa di plastica, premere la maniglia con la ma ruotare il cono con la mano del cono stesso tempo.

Una volta terminato il gelato, spingere indietro la maniglia.

5. Conservazione dei materiali rimanenti

1. Se dopo l'utilizzo della macchina sono ancora presenti materie prim non utilizzate nella vasca, si consiglia di estrarre le materie prime rim e di riporle nel congelatore o nel frigorifero per la conservazione. È possibile cliccare sul pulsante "Fresco" dopo l'uso per avviare la funzi di mantenimento della freschezza della macchina.

Pulizia e manutenzione

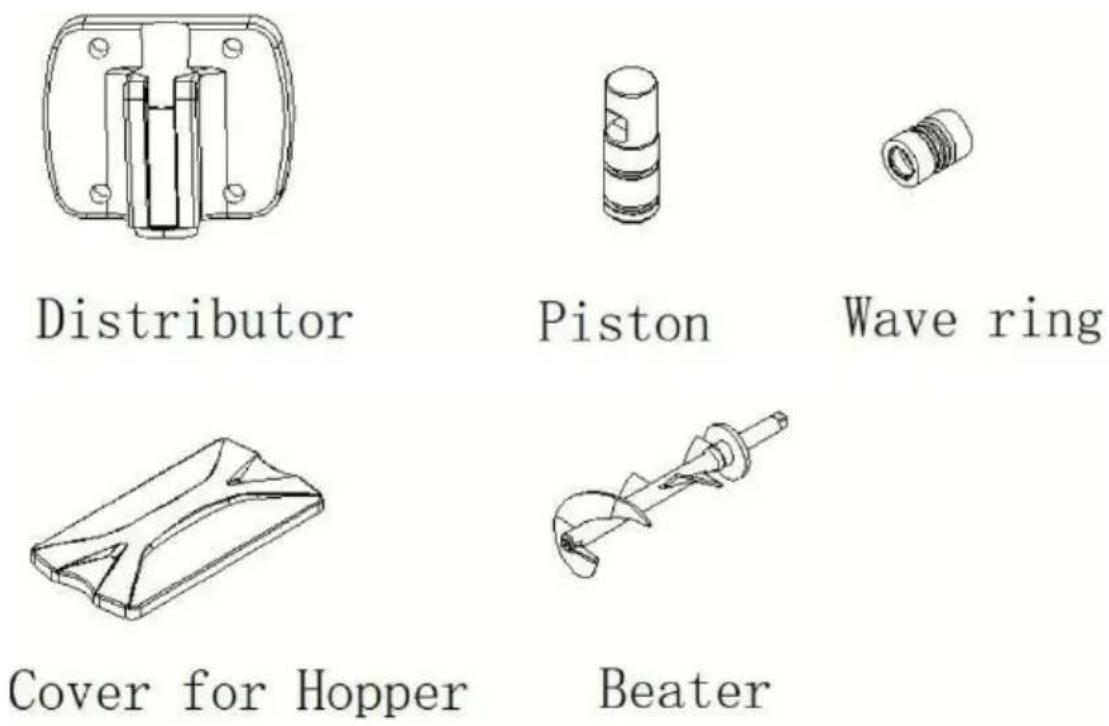

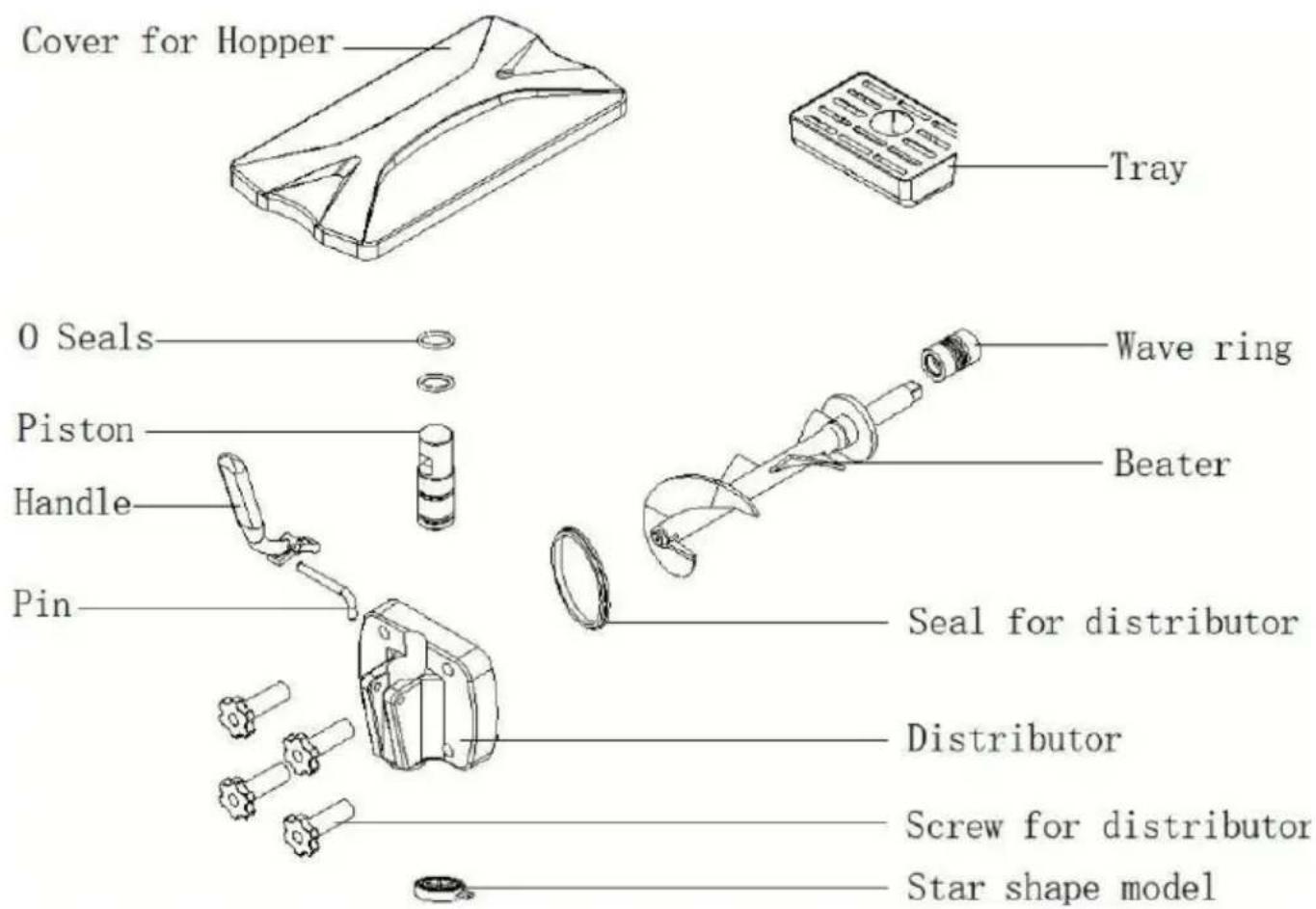

Metodo di pulizia delle parti

Quando viene utilizzato per la prima volta o non viene utilizzato per

lungo periodo, pulire le parti prima dell'uso

Si prega di utilizzare detersivo per alimenti e spazzola per la pulizia pulire il parti smontate.

Nota:

1. Non danneggiare o perdere parti durante il funzionamento.
2. Non utilizzare acqua calda o lavastoviglie per pulire le parti in res altrimenti potrebbero verificarsi deformazioni.
3. Non immergere le parti in detergenti o soluzioni sterilizzanti per più minuti.

altrimenti potrebbe causare deterioramento.

In secondo luogo, pulire accuratamente con una spazzola a setole mo soprattutto le seguenti parti, dove è facile che si accumulino materiali residui.

Nota:

1. Alcune parti presentano bordi taglienti, fare attenzione a non graffia mani.

2. Utilizzare una spazzola per pulire accuratamente il mixer, compresa parte centrale.

Metodo di pulizia del ghiaccio

1. Pulire i componenti con un detergente alimentare. Leggere attentamente la sezione "Metodi di pulizia dei componenti" per maggior dettagli.
2. Installare le parti pulite sulla macchina per il gelato. Leggere attentamente le "Istruzioni di installazione" per i dettagli. 3. Accendere l'interruttore di alimentazione della macchina per il gelato. A questo può la macchina per il gelato entra in modalità standby. macchina.

Nota:

Dopo aver completato il montaggio, non premere alcun interruttore sen aver aggiunto acqua o materie prime alla ciotola, altrimenti si potrebbe verificare un guasto della macchina.

1. Si prega di iniettare una quantità adeguata di detersivo alimentare bacinella, quindi iniettare un quantità adeguata di acqua nella vasca,

premere il pulsante di pulizia e il miscelatore inizia a ruotare, lavare 5 minuti.

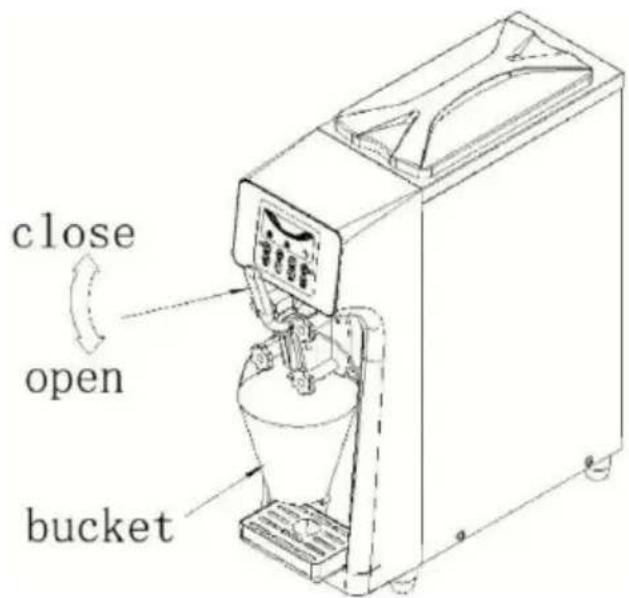

1. Scaricare l'acqua di lavaggio. Dopo aver pulito per 3-5 minuti, prer la maniglia verso il basso, quindi raccogliere l'acqua con un secchio (ripetere la pulizia per 2-4 volte. (Non utilizzare l'acqua della pulizia precedente per lavare di nuovo).

Attenzione: non posizionare il secchio sulla scatola di raccolta dell'acqu poiché potrebbe danneggiarla.

Questioni importanti sul ghiaccio :

1. Porta di scarico della valvola di uscita del liquido.

Pulire con cura il gelato rimasto attaccato alla porta di scarico della plastica e sterilizzarlo completamente con un disinfettante.

1. Spruzzare il disinfettante sulla porta di scarico della testa di plastic

volte per lavare via il gelato attaccato.

1. Pulire il gelato rimasto attaccato alla porta di scarico della testa d plastica con un tovagliolo di carta imbevuto di disinfettante.

2. Verificare visivamente se è presente materiale residuo nella porta di scarico della testa in plastica e, in tal caso, ripetere tutte le operazioni pulizia precedenti.

3. Infine, spruzzare nuovamente il disinfettante sulla porta di scarico di testina di plastica per 3-5 volte.

2. Corpo macchina per gelato

1. Assicurarsi di smontare e pulire la macchina ogni due settimane. Durante lo smontaggio e la pulizia, eliminare tutti i materiali grezzi rir all'interno della macchina.

2. Dopo lo smontaggio e la pulizia, rimontare gli accessori e lavarli o acqua calda per cinque minuti per garantirne la sterilizzazione.

3. Pulire con un panno asciutto e morbido. Se la contaminazione è « aggiungere del detersivo alimentare all'acqua tiepida e, dopo aver rimco lo sporco, rimuovere i residui del detersivo.

Nota:

1. Non utilizzare polvere lucidante, benzina, acqua tiana o acqua cald caso contrario, l'imballaggio esterno della macchina potrebbe danneggiarsi .

2. Si prega di non versare assolutamente acqua direttamente sulla macchina. In caso contrario, potrebbero verificarsi perdite o incidenti .

3. Controllare 1 \~ 2 volte al mese per confermare se il cavo di alimentazione è danneggiato o danneggiato

3. Materie prime

1. Spruzzare il disinfettante sulla parte di apertura del sacco delle ma prime e sul bordo delle forbici.
2. Pulire il disinfettante dal filo delle forbici e dal sacchetto delle mat prime con carta assorbente.

4. Parti di consumo

1. Potrebbero esserci delle cicatrici invisibili a occhio nudo sull'anello i tenuta, e potrebbero anche causare problemi come "perdita di gelato" "scarsa sterilizzazione". Pertanto, si prega di prendere tre mesi come periodo di sostituzione approssimativo e si prega di sostituire regolarm il nuovo prodotto. Anche durante il periodo di sostituzione, se si verifi problemi come cicatrici, si prega di sostituirli per tempo.
2. Se l'agitatore è troppo usurato, il materiale nel cilindro di refrigeraz diventerà più morbido e più duro, e alcuni materiali non verranno pro Pertanto, si prega di attendere sei mesi come periodo approssimativo.
3. Periodo di sostituzione: sostituire regolarmente i nuovi prodotti.
4. Se durante il periodo di sostituzione si verifica un'usura grave, sos tempestivamente.

Manutenzione del ghiaccio macchina per la panna:

1. Spegnere l'interruttore di alimentazione durante la manutenzione. In caso contrario, si potrebbe toccare accidentalmente l'interruttore e far avviare la macchina, causando lesioni personali.
2. Non versare acqua direttamente sulla macchina. In caso contrario, potrebbero verificare scosse elettriche.
3. Non utilizzare il cavo di alimentazione se è danneggiato. In caso contrario, il cortocircuito potrebbe causare incendi o scosse elettriche.

Informazioni sul tubo di scarico

Il tubo di scarico fuoriesce da sopra la scatola di raccolta dell'acqua. tubo di scarico fuoriescono materie prime, potrebbe essere necessario sostituire l'anello di tenuta ondulato, quindi si prega di sostituirlo autonomamente. Per qualsiasi domanda, contattare il punto vendita o i personale addetto alle riparazioni presso cui è stato acquistato il prod

1. Manutenzione della superficie esterna

Si prega di pulire con un panno morbido e asciutto. Se la contamina pesante, aggiungere del cibo.

detersivo in acqua tiepida e, dopo aver rimosso lo sporco, pulire gli ingredienti rimanenti del detersivo.

Anche la parte inferiore e la base di questa macchina sono facilment contaminabili, si prega di pulirle.

Note dell'utente

Non utilizzare polvere lucidante, benzina, acqua tiana o acqua calda. caso contrario, l'imballaggio esterno della macchina potrebbe danneggiarsi.

Si prega di non versare assolutamente acqua direttamente sulla macch Altrimenti,

potrebbero verificarsi perdite o incidenti.

Controllare 1-2 volte al mese per verificare se il cavo di alimentazion

danneggiato o rotto.

2. Parti di consumo

Guasti quali "gelato troppo morbido", "la gelatiera penetra" o "la pulizia è sufficientemente accurata" possono essere causati da parti consumab. Si prega pertanto di sostituire regolarmente i nuovi prodotti rispettando periodo di sostituzione indicato nella tabella sottostante.

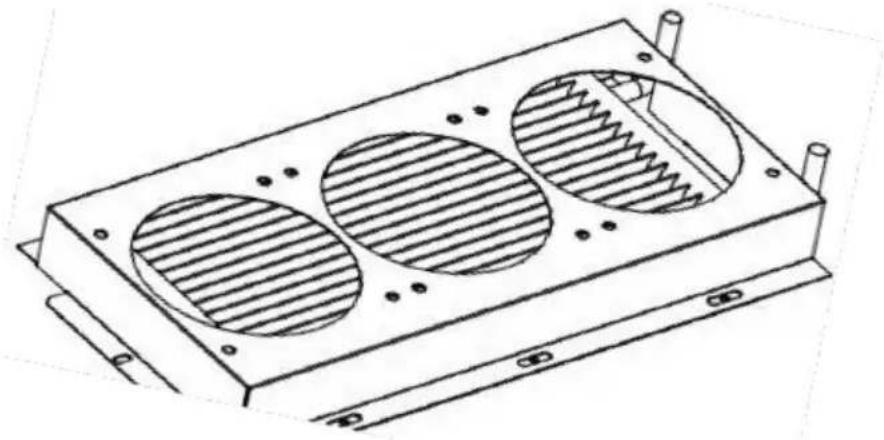

3. Pulire il condensatore

Dopo un periodo di utilizzo prolungato, il condensatore si ricoprirà di polvere, che comprometterà la dissipazione del calore e peggiorerà l'effetto di raffreddamento (con conseguenti: diminuzione della produzion di gelato o difficoltà nella sua formazione). Si prega di pulirlo una vc tre mesi (se l'ambiente di utilizzo è inadeguato, pulirlo una volta al n Si consiglia di rivolgersi a un addetto alle pulizie professionista. Spegr l'alimentazione prima di pulire e fare attenzione a non danneggiare le del condensatore.

mancato utilizzo a lungo termine :

1. Quando non si utilizza il dispositivo per un lungo periodo, scollega spina di alimentazione. In caso contrario, la durata del cavo di alimentazione potrebbe ridursi.
2. Quando non viene utilizzata per un lungo periodo, è opportuno coi corpo macchina con una pellicola di plastica? In caso contrario, la macchina potrebbe accumulare polvere e comprometterne l'utilizzo successivo.
3. Prestare attenzione al drenaggio nei luoghi in cui la temperatura p essere inferiore a 0 °C
4. In caso contrario, potrebbero verificarsi perdite d'acqua. Quando nor utilizza il dispositivo per un lungo periodo, eseguire le seguenti operaz
5. Asciugare con cura l'umidità nella vasca di alimentazione e nel cili congelamento, lasciarli asciugare e poi ricoprire la vasca di alimentazione per riporli.
6. Smontare i componenti fino all'unità più piccola possibile e conserv un luogo pulito, il che contribuirà anche a prolungare la durata dei componenti.

Precauzioni prima di affidare la manutenzione :

In caso di anomalie o malfunzionamenti della macchina, spegnere l'interruttore di alimentazione. In caso contrario, la macchina potrebbe guastarsi. Il personale non addetto alla manutenzione non è autorizzato smontare e riparare la macchina. In caso contrario, potrebbero verificati incendi o guasti alla macchina. Il cavo di alimentazione deve essere riparato da un professionista se danneggiato.

Se si verifica un'anomalia durante l'uso, interrompere l'uso e consultare le istruzioni comuni per la risoluzione dei problemi.

Precauzioni di sicurezza

Avviso FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. II

funzionamento è soggetto alle due condizioni seguenti:

(1) Questo dispositivo non deve causare interferenze dannose.
(2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Istruzioni per la risoluzione dei problemi

Difetti comuni e trattamento

Seriale numero	Fenomeno di guasto	Cause	Metodo di esclusione
1	La macchina non si avvia	1. Il cavo di alimentazione non è collegato correttamente	1. Controllare il cava di alimentazione e collegarlo
		2. La linea neutra è collegata	2. Controllare la line neutra e collegarla
		3. L'interruttore di alimentazione di controllo non è acceso	3. Accendere l'interruttore di alimentazione del controllo
		4. Problema di collegamento dell'interruttore di alimentazione di controllo	4. Controllare i connettori e il cablaggio
		5. C'è un problema con la scheda PCI	5. Sostituire la scheda PCB
2	La funzione d'orsopulizia non funziona	1. Cablaggio allentati	1. Ricollegare la parotta
		2. Il motore o il condensatore è rotto	2. Riparare o sostituire il motore condensatore
		3. Il contattore è ro	3. Sostituire il contattore
3	Il compressore non funziona	1. Bassa tensione	1. Controllare la tensione di alimentazione
		2. Il contattore è ro	2. Sostituire il contattore
		3. C'è un problema con la scheda PCI	3. Sostituire la scheda PCB
		4. Guasto del condensatore (serie 220V)	4. Sostituire il condensatore
		5. Il compressore rotto	5. Sostituire il compressore
4	Il compressore non funziona	1. Il cablaggio dell'interruttore di funzione è allentato	1. Ricollegare il filo collegamento dell'interruttore di funzione
		2. C'è un problema con la scheda PCI	2. Sostituire la scheda PCB
5	Nessuna refrigerazione	1. Perdita di refrigerante	1. Riparare il punto perdita e aspirarlo caricare il refrigeran
		2. Condensatore blocco	2. Pulire il condensatore
		3. La ventola non	3. Riparare o sostituire la ventola
6	Non so fare gelato	1. Nessun materiale nel cilindro	1. Aggiungere la sospensione nel cilindro
		2. Il tubo di espansione di chiusura è bloccato	2. Estrarre il tubo espansione e pulirlo
		3. Il rapporto di impasto è sbagliato troppo denso	3. Ricostituire la sospensione qualificata
		4. L'interruttore di corsa del pannello danneggiato o cabla circuito aperto	4. Ricollegare il cablaggio o sostituir l'interruttore di marc
		5. C'è un problema con il riduttore	5. Riparare o sostituire il riduttore
8	Sbuffo scarso	1. Il tubo di espansione non è inserito	1. Reinserire il tubo riempimento
		2. Nessun interruttor di sbuffo è acceso	2. Accendere l'interruttore di espansione
9	Il gelato è troppo morbido	1. Il rapporto di sospensione è sbagliato	1. Ricostituire la sospensione qualificata
		2. Impostazione della durezza non corretta	2. Reimpostare la durezza
		3. La corrente de	3. Riparare o
		motore è elevata e verifica un fenomen di cortocircuito	sostituire il motore
10	Il gelato è troppo duro	1. Troppa acqua ne ingredienti	1. Ricostituire la sospensione qualificata
		2. Impostazione della durezza non corretta	2. Reimpostare la durezza
11	Perdita di materiale	1. Perdita della valvola di scarico	1. Sostituire l'anello tenuta della valvola scarico
		2. Perdita allo stel della valvola	2. Sostituire la guarnizione dello stelo della valvola
		3. C'è una perdita materiale nel punto perdita	3. Sostituire l'anello tenuta della valvola scarico
		4. L'anello di tenut dell'albero di agitazione è rotto	4. Sostituire l'anello tenuta
12	Il compressore si ferma dopo che la torta pronta Macchina, il motore non s ferma	1. L'interruttore di viaggio non è ripristinato	1. Riparare o sostituire l'interruttore di viaggio
13	Il motore nor gira quando s preparano le torte, Niente torta	1. L'interruttore di viaggio è danneggiat	1. Riparare o sostituire l'interruttore di viaggio

14	Rottura dell'albero di agitazione	Non succede in condizioni normali circostanze, non positive La situazione usuale la seguente:	Sostituzione dell'albero di agitazione
		1. Il liquame contien molta acqua e congel serbatoio
		2. Premere il pulsante refrigerazione errore durante la puliz e portare acqua Refrigerazione
		3. Quando un cilindro materiale e l'altro

	cilindro non ha materiRefrigerazione
	4. Refrigerazione acilindro vuoto
	5. Usare un barattolotroppo quando siprepara il gelato
	6. Versare lasospensione calda necilindro e raffreddarlarapidamente
	7. Refrigerazione conmateriale quando ladirezione del motoreinvertita

Visualizzazione di errore dello schermo LCD

Seriale numero	Fenomeno di guasto	Cause	Metodo di esclusione
1	Lo schermo LCD non visualizza	1. C'è un problem con la scheda PCB	1. Sostituire la scheda PCB
		2. Spina allentata	2. Controllare la spina del cablaggio
2	Parole mancanti sul display LCD	1. Danni al display LCD	1. Sostituire il monitor
3	Allarme "CL"	La mangiatoia è acorto di materiale	Si prega diaggiungere immediatamente il materiale allo scivolo
4	Allarme "UH"	Allarme sovratensione	Regolare la tensiono aumentare di 6k Regolatore di tensione
5	Allarme "UL"	Allarme di bassa tensione	Regolare la tensiono aumentare di 6k Regolatore di tensione
6	Allarme "RL"	Guasto al circuito aperto del sensore temperatura	Ricollegare o sostituire la trasmissione della temperatura Sensore
7	Allarme "RH"	Guasto al cortocircuito del sensore di temperatura	Sostituzione del sensore di temperatura Dispositivo
8	Allarme "JJ"	1. Cilindro di miscelazione e cilindro di congelamento	Ridurre la proporzione o l'attrezzatura dell'acqua
		2. Il riduttore non ruota	Danni al riduttore
		3. Il motore non giga lentamente al	Chiama il numero del servizio o inv
		minimo	una mailI pezzi sono gestda professionisti

Visualizzazione dei guasti del touch screen

Seriale numero	Colpa fenomeno	Cause	Metodo di esclusione
1	Malfunzionamento della maniglia	L'interruttore di viaggio non è ripristinato o il viaggio è in chiusu danneggiato	Ripristinare la maniglia o sostituir l'interruttore di marcia
2	Nessun segnale velocità	1. Magnete di misurazione della velocità spostamento o installazione inversa	La posizione del magnete di reset provoca l'interruttore di velocità ; la luc sempre accesa
		2. Il filo dell'interruttore di misurazione della velocità è allentato scollegato	Controllare la spina del cablaggio
		3. L'interruttore di misurazione della velocità è danneggiato	Sostituire l'interruttore di velocità
		4. Il motoriduttore non gira	Controllare le spina del cablaggio del motore o sostituirle
			Motoriduttore
3	La cinghia del motore slitta	1. Cilindro di miscelazione e cilindro di congelamento	Ridurre la proporzione o l'attrezzatura dell'acqua
		2. Il riduttore nor ruota	Danni al riduttore
		3. Il motore non o è al minimo Velocità lenta	Chiama il servizio invia un'e-mail Gestito da un professionista
4	Timeout di refrigerazione	1. Perdita di refrigerante	1. Riparare il pun di perdita e riempi con il vuoto Refrigerante
		2. Blocco del condensatore	2. Pulire il condensatore
		3. La ventola no gira	3. Riparare o sostituire la ventola
5	Protezione ad alt tensione	Allarme sovratensione	Regolare la tensiono aumentare di 6k per stabilizzare Compressore
6	Protezione da bassa tensione	Allarme di bassa tensione	Regolare la tensiono aumentare di 6k per stabilizzare Compressore

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

UK

REP
