MANUALE UTENTE BLS-300 MSW

Sulla targa di identificazione del veicolo si trovano simboli grafici con informazioni importanti sul prodotto.

Leggere attentamente il manuale d'uso.

I dispositivi elettrici non devono essere smaltiti con i rifiuti domestici.

L'apparocchio è conforme alle direttive CE

IMPORTANTE

Nelle seguenti isruzioni si trovano immagini di esempio che possono mostrare un apparecchio leggermente diverso da quello acquistato.

I. NORME DI SICUREZZA

I. Mantenere il posto di lavoro pulito. Aree non in ordine possono aumentare la probabilità di incidenti.

1. Prestare accenzione alle condizioni del posto di lavoro. Non lavorare in un ambiente umido o bagnato (pioggia, pavimento umido, ecc.) Il luogo di lavoro deve essere sicuro. L'apparecchio può produrre scintille durante il funzionamento o durante l'accensione e lo spegnimento. Non utilizzare in un ambiente a rischio di esplosione (nelle vicinanze di vernice, coloro, benzina, solvanti, gas, colle, sostanze leggermente infiammabili o explosive).

2. Garantire protezione sufficiente da una scarica elettrica così come dal contatto con superfici messe a terra, per esempio tubi, radiatori, caloriferi, forni, alloggiamenti di frigoriferi.

3. Tenere lontani dal posto di lavoro bambini e altre persone

4. Dispositivi che non vengono utilizzati devono essere conservati in un ambiente chiuso e asciutto.

5. Non sovraccaricare l'apparecchio. L'apparecchio offre le migliori prestazioni al più alto livello di sicurezza se utilizzato con i parametri prodefiniti.

6. Utilizzare solo strumenti idonei e appropriati. Non utilizzare per qualsiasi tipo di lavorazione che non sia contemplata per l'apparocchio o inappropriata.

7. Indossare indumenti appropriati. Indumenti ampi e gioielli possono incepparsi nelle parti mobili dell'apparecchio. Duranto il lavoro all'aria aperta si consigliano guanti di gomma o scarpe anti-scivolo. Capelli devono essere coperti durante l'utilizzo.

8. Portare occhiali di protezione e mascherina di protzione in caso di processi di lavoro particolarmente polverosi.

9. Non sovraccaricare il cavo di collegamento. Non trasportare il dispositivo dal cavo. Per spegnere il dispositivo non staccare semplicemente il cavo. Tenere il cavo lontano da fonti di calore, contenitori di olio o spigoli appuntiti.

10. Assicurarsi che il posto di lavoro sia sicuro. Si consiglia di utilizzare morsetti o morse per il fissaggio. Durante il lavoro fare sempre attenzione alle mani!

11. Non alfaticarsi troppo. Mantenere sinepre una corretta postura e un corretto equilibrio durante il lavoro.

12. Tenere gli attrezzi in buono stato. Gli attrezzi devono essere affiliati e puliti per risultati ottimali. Osservare le indicazioni riguardo alla lubrificazione e alla messa a nuovo degli accessori. Controllare sempre le prolunghe dei cavi per la presenza di danneggiamenti e se presenti sostituirle. Le maniglie devono essere sempre pulite, asciutte e non presentare oli o lubrificanti.

13. Prima della manutenzione o della sostituzione di accessori (scalpello, punta, lama) e quando l'apparecchio non viene utilizzato staccare la spina dalla corrente.

14. Togliere le chiavi. OControllare sempre prima dell'utilizzo che tutte le chiavi siano state allontanate dall'apparecchio.

15. La commutazione coincidente sopra su evita. Evitare l'accensione casuale. Non portare il dispositivo mentre esso è attaccato alla corrente e con il dico sull'interruttore principale. Assicurarsi che l'interruttore principale si trovi in posizione spenta mentre il dispositivo è collegato alla corrente.

16. Durante l'utilizzo all'aperto usare solo una prolunga adeguata per l'esterno.

17. Il lavoro con il dispositivo richiede di essere sempre vigili e attenti. La macchina non deve essere utilizzata in caso di stanchezza dell'utente.

18. Le componenti dannegiate devono essere controllate accuratamente. Prima di procedere con funlizzo devono essere controllate accuratamente le impostazioni di sicurezza per assicurarsi che tutti i componenti funzionio correttamente. Controllare le componenti mobili nel loro allineamento, collegamenti, montaggio e altre condizioni che possano eventualmente limitare il funzionamento delle componenti stesse. In caso di danneggiamenti provvedere alla manutenzione come indicato dal servizio di assistenza o far sostituire la componente danneggiata a meno che non sia indicate alcrimenti in questo manuale. Interruttori danneggiati devono essere fatti sostituire dal centro di assistenza. Il dispositivo non deve essere utilizzato se l'interruttore non funziona correttamente.

19. Utilizzare il dispositivo sono secondo le modalità indicate.

20. Per garantire l'integrità operativa del dispositivo non devono essere tolu sistemi di sicurezza o viti già installate.

21. Non toccare parti mobili mentre il dispositivo e collegato alla corrente.

1. Si consiglia di utilizzare il dispositivo con un carico basso in entrata come indicato sulla targhetta in modo tale da aumentare l'efficienza del dispositivo e ridurne l'usura.
2. Non pulire le parti in plastica con solventi. Benzina, diluenti, benzene, alcol o olio possono danneggiare le parti in plastica. Pulire con un panno soffice imbevuto di acqua e sapone.
3. In caso di problemi rivolgersi al servizio di assistenza.
4. Usare soltanto pezzi di ricambio originali.
5. Smontare il dispositivo solo per sostituire le spazzole di carbone.

II. NORME DI SICUREZZA PER L'USO DEL DISPOSITIVO

1. Proteggere gli occhi con occhiali di protezione.
2. Utilizzare una protezione per l'udito.
3. Prestare attenzione al corretto utilizzo della maniglia.
4. Durante l'utilizzo il dispositivo si riscalda notevolmente.
5. Si consiglia di utilizzare la maniglia laterale.
6. La sicurezza del lavoro dipende dalla postura durante l'utilizzo del dispositivo.
7. Durante la lavorazione in sospensione prestare attenzione a persone e oggetti che si trovano al di sotto della postazione di lavoro.
8. Portare sempre scarpe e quanti di sicurezza durante l'utilizzo del dispositivo.
9. Per evitare infortuni dovuti all'accensione casuale del dispositivo durante lo spegnimento della lama, staccare sempre la spina dalla presa.

Apparecchio 6095 BLS-100 6096 BLS-300
Tensione/frequenza nominale 230 V / 50 Hz
Potenza nominale 625 W
Velocità di rotazione senza carico 1.000 giri/min.
Potenza di taglio
Lamiera di acciaio 2,3 mm 4 mm
Acciaio inossidabile	1,6 mm	2,5 mm
altri metalli (alluminio, rame)	2,5 mm 4 mm
Plastica	2,5 mm 4 mm
Raggio medio di taglio	250 mm	300 mm
Valore della potenza acusica L wA	90.9 [dB(A)]
Incertezza della misura K	3 [dB(A)]
Pressione del suono LPA	79.9 [dB(A)]
Incertezza della misura K	3 [dB(A)]
Valori di misurazione delle oscillazioni effettuate	1.77 m/s2
Incertezza della misura K	1.5 m/s2

Il livello di intensità del rumore può superare gli 85 dB. Portare una protezione per le orecchie!

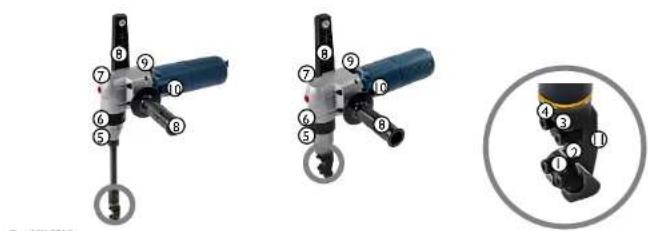

IV. STRUTTURA DEL DISPOSITIVO

1. Guida inferiore della lama
   2 Lama di taglio
2. Guida superiore della lama
3. Viti per il fissaggio
4. Pistone
5. Vito per il fissaggio del pistone
6. Alloggiamento
7. Sostogni aggiuntivi
8. Aperture per la ventilazione
9. Interruttore
   II. Guida

V. USO DELL'APPARECCHIO

I. PRIMA DEL PRIMO UTILIZZO

• Controllare se la tensione dell'alimentazione corrisponde al valore di tensione del dispositivo come indicato sulla targhetta.
• Prima di ogni allacciamento all'alimentazione controllare la posizione dell'interruttore - ovvero OFF (0) - Se l'interruttore dovesse trovarsi in posizione acceso (I) il collegamento alla corrente può portar ca incidenti.
• Controllare lo stato dell'alimentazione e della spina. Nel caso in cui il collegamento e la spina devano essere sostituite lasciare effettuare la sostituzione al servizio di assistenza.

2. ACCENDERE E SPEGNERE

Accensione - Spostare l'interrustore (10) in direzione del raggio di azione del dispositivo fino al suo blocco.

Spegnimento - Premere la parte posteriore dell'interruttore il che rilascia il blocco - l'interruttore cambierà la modalità in stato di riposo.

3. FUNZIONAMENTO

Assicurare le due maniglie al dispositivo. Fissare il pezzo da lavorare. Tenere il dispositivo con entrambe le mani durante la lavorazione. Accendere il dispositivo. Non spostare il dispositivo nel raggio di lavoro fino a che non si sia acceso. Il dispositivo e da tenere verticalmente rispetto al pezzo da lavorare durante il suo utilizzo (in posizione diagonale il dispositivo può ridurre la potenza e danneggiare la lama di taglio). Assicurarsi sempre che durante i processi di taglio in caso di superfici piogato non si eserciti un'occessiva pressione sul dispositivo. In moda da potere aumentare la durata della lama di taglio o della matrico utilizzare oli di taglio che si possano adattare al motoriale da tagliare. Lama di taglio e matrico sono da lubrificare con oli motore, una buona qualità di taglio e garantita sempre qualora la lama sia ben affilata. Lame non affiliate o usurare sono da sostituirre con nuove lame. Lame non affilace non devono essere affiliate. È proibito spegnere il dispositivo prima della fine della lavorazione - la testina di taglio deve tasclare il pezzo da lavorare quando il dispositivo è ancora acceso. Il dispositivo può essere quindi spento se la testina di taglio si trova fuori dal pezzo da lavorare.

4. SOSTITUZIONE DELLA GUIDA SUPERIORE E INFERIORE

Svitare le viti di fissaggio (4), la guida superiore (1), la guida inferiore (3) e rimuovere entrambe le guide. Pulire la superficie. Avvitare le nuove guide.

5. SOSTITUZIONE DELLA LAMA DI TAGLIO

Tramite la chiave contenuta nella confezione svitare le viti di fissaggio del pistone (6). Rimuovere il pistone (5), rimuovere la lama usurata e montare quella nuova. Lubrificare i pezzi di collegamento tra la lama e il pistone.

VI. FUNZIONAMENTO E CONTROLLO DELL'APPARECCHIO

1. Controllo del dispositivo
   Poiché l'usura del dispositivo limita la potenza del motore, sostituire immediatamente le parti usurate.
2. Controllo delle viù di fissaggio
   Le viti di fissaggio sono da controllare regolarmente e nel caso in cui non siano abbascanza strette avvitarle. Attenzione sussiste pericolo di ferirs!
3. Funzionamento del motore
   Il rotore del motore è il pezzo centrale del dispositivo. Deve essere protetto dal danneggiamento e dallo sporco con acqua o olio.
4. Prima del controllo o riparazione del dispositivo spegnere sempre l'alimentazione.

Rev. VIII 201

1. L'apparecchio deve essere pulito, fare particolare attenzione alle bocchette della ventilazione che non devono essere bloccate in alcun modo. Le aperture di ventilazione devono essere pulite dopo ogni utilizzo.
2. Assistenza
   Far riparare il dispositivo solo con pezzi di ricambio originali. Contattare in tal caso il nostro servizio di assistenza clienti. L'utilizzo di altri pezzi di ricambio può portare a incidenti o danneggiamenti del dispositivo.
   Il dispositivo non deve essere modificato e non possono essere usate altri accessori oltre a quelli raccomandati. Tali attività o cambiamenti non sono permessi e possono portare a situazioni rischiose con pericolo di ferirsi. Ciò porta inoltre alla docadenza della garanzia.

VII. REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danneggiamenti. Nel caso si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento affinché vengano effettuate le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

- Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)

- Se possibile fornire una foto del pezzo difettoso

- Provvedere a descrivere il problema che avote riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Più dettagliate sono le informazioni da voi fornite, maggiore è l'aluto che possiamo fornirvi!

ATTENZIONE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!garantie!

Con la presente documentazione si certifica che i dispositivi descritti all'interno del manuale sono conformi alle vigenti norme CE.
