MANUALE UTENTE SwiftWave Blumfeldt

Radiatore a infrarossi

Congratulazioni per aver acquistato questo dispositivo. Leggere attentamente il manuale e rispettare le seguenti indicazioni per evitare danni. Malfunzionamenti causati dalla mancata osservanza delle indicazioni e delle avvertenze nel manuale d'uso non sono coperti dalla garanzia. Scansionare il codice QR per accedere al manuale d'uso più recente e ottenere ulteriori informazioni sul prodotto.

Specifiche tecniche 61

Avvertenze di sicurezza 62

Panoramica delle icone 64

Installazione 65

Utilizzo 67

Controllo del dispositivo con smartphone 69

Informazioni sul prodotto 72

Smaltimento 73

Dichiarazione di conformità 73

SPECIFICHE TECNICHE

Numero articolo 10046463, 10046464
Alimentazione 220-240 V~ / 50 Hz
Potenza 2000 W
Dimensioni 47,5 x 26,5 x 83,0 cm (LxAxL)
Montaggio indipendente o a parete
WiFiFrequenzaPotenza massima della radiofrequenza	2,4 GHz<20 dBm

AVVERTENZE DI SICUREZZA

- Leggere il manuale prima di utilizzare la stufa. Conservare il manuale e assicurarsi che rimanga con la stufa in caso di passaggio a un nuovo proprietario.

- Prima dell'uso, verificare che la stufa e tutti gli accessori in dotazione siano completi e non danneggiati.

- La stufa deve essere installata secondo le istruzioni. La stufa deve essere collegata a una presa di corrente che soddisfi i seguenti requisiti: AC 230V, frequenza 50/60Hz.

- La stufa è destinata esclusivamente all'uso interno. Non utilizzarla all'aperto!

- Non lasciare la stufa incustodita mentre è in funzione. Tenere la stufa fuori dalla portata dei bambini: rischio di ustioni.

- Non utilizzare un'unità di controllo esterna con la stufa. Non lasciare la stufa incustodita.

- Non utilizzare la stufa in prossimità di materiali infiammabili o esplosivi: rischio di incendio o esplosione.

- È assolutamente vietato inserire oggetti nella griglia di protezione della stufa: rischio di scosse elettriche.

- Non toccare l'alloggiamento metallico che diventa caldo quando la stufa è in funzione: rischio di ustioni. Lasciare raffreddare la stufa prima di spegnerla e riporla.

- Scollegare la stufa se non viene utilizzata per un periodo di tempo prolungato.

- Assicurarsi che la stufa elettrica sia in buone condizioni e non danneggiata prima di ogni utilizzo. Non collegare o utilizzare la stufa se l'alloggiamento, il cavo o la spina sono danneggiati.

- L'elemento riscaldante potrebbe danneggiarsi in caso di caduta o urto della stufa. Prima di ogni utilizzo, verificare che l'elemento non sia danneggiato. Non utilizzare la stufa se l'elemento è rotto.

- Scollegare la spina dalla presa di corrente quando si sposta o si pulisce la stufa. Quando si scollega, spegnere prima l'interruttore e poi staccare la spina. Non tirare il cavo.

- Lo smontaggio non autorizzato della stufa elettrica è severamente vietato. Se la stufa è danneggiata, rivolgersi a un tecnico qualificato.

- Il prodotto è destinato esclusivamente all'uso domestico.

- Durante l'uso, non toccare la superficie del dispositivo con la pelle nuda: rischio di ustioni.

- Non utilizzare la presa della stufa insieme ad altri dispositivi: rischio di incendio per carico eccessivo.

- AVVERTENZA: non coprire mai la stufa. Coprire la stufa aumenta il rischio di surriscaldamento e di incendio.

- Non collocare la stufa direttamente sotto una presa elettrica.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da una persona qualificata per evitare un pericolo.

• Non utilizzare una prolunga perché potrebbe surriscaldarsi e causare un rischio di incendio.
• Questa stufa non è destinata all'uso in bagni, lavanderie o aree simili in cui può essere presente umidità. Non posizionare mai la stufa in un punto in cui possa cadere nella vasca da bagno o in un altro contenitore d'acqua.
• Non utilizzare la stufa in prossimità di bagni, docce o piscine.
• I bambini di età inferiore ai 3 anni devono essere tenuti lontani dalla stufa a meno che non siano sempre sorvegliati.
• I bambini di età compresa tra 3 e 8 anni possono accendere/spegnere il dispositivo solo se si trova nella normale posizione di funzionamento prevista e se sono supervisionati o hanno ricevuto istruzioni riguardanti l'uso sicuro del dispositivo e compreso i pericoli connessi. I bambini di età superiore a 3 anni e inferiore a 8 anni non devono collegare, regolare, pulire o effettuare interventi di manutenzione sul dispositivo.
• Questo dispositivo può essere utilizzato da bambini di 8 anni e oltre e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, qualora siano supervisionate o abbiano ricevuto istruzioni sull'uso sicuro del dispositivo e comprendano i rischi connessi. Non permettere ai bambini di giocare con il dispositivo. Non permettere ai bambini di pulire il dispositivo o effettuare la manutenzione senza supervisione.
• AVVERTIMENTOAlcune parti di questo prodotto possono diventare molto calde e causare ustioni. Occorre prestare particolare attenzione in presenza di bambini e persone vulnerabili.

ATTENZIONE

Rischio di ustioni! Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

PANORAMICA DELLE ICONE

Simbolo Funzione
	Tasto di accensione/spegnimento
	Simbolo del WIFI
	Simbolo del riscaldamento
	Bassa temperatura
	Alta temperatura
	Modalità di protezione dal gelo
	Tasto di selezione della temperatura
	Tasto per aumentare i valori
	Tasto per diminuire i valori
	Tasto del timer
	Tasto del blocco per i bambini

INSTALLAZIONE

• Prima dell'installazione, verificare che tutti i componenti siano completi e che il prodotto non sia danneggiato.
• Se si desidera utilizzare la stufa elettrica come unità indipendente, fissare i piedini inclusi secondo le istruzioni riportate di seguito. Assicurarsi che la stufa sia montata su una superficie piana, stabile e pulita.

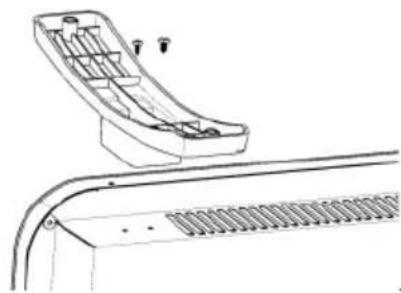

Installazione indipendente

1. Posizionare il prodotto a testa in giù su un panno di cotone morbido o su un tappeto.
2. Fissare i piedini alla base della stufa utilizzando le viti in dotazione. Allineare i fori della base con quelli dei piedini, inserire le viti attraverso i fori e serrare con un cacciavite.

Installazione a parete

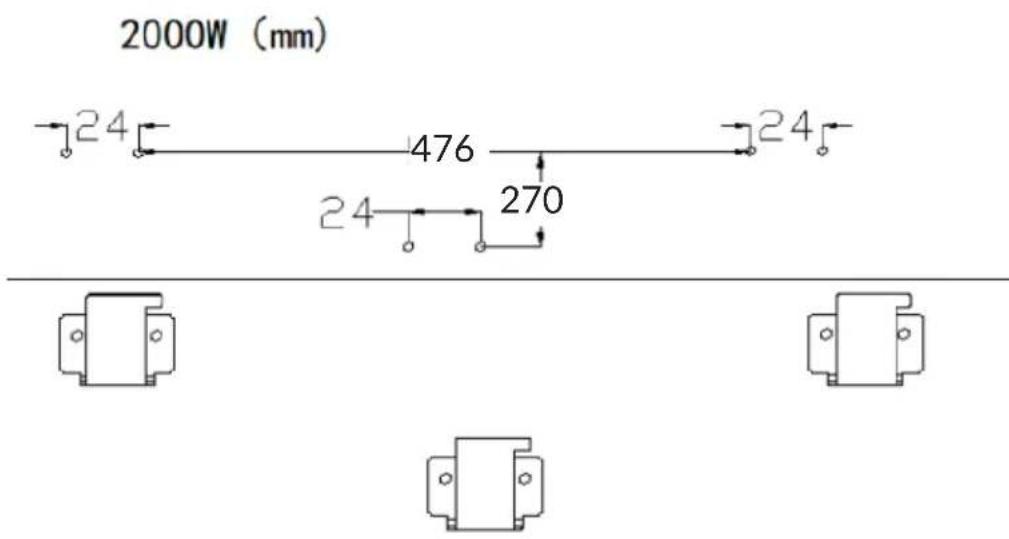

1. Togliere dalla scatola 2 staffe, 4 viti a espansione e 4 viti e fissare 2 staffe alla parete in base alla distanza tra i fori delle staffe, come mostrato nell'immagine sottostante.

2000W (mm) 24 476 24 270

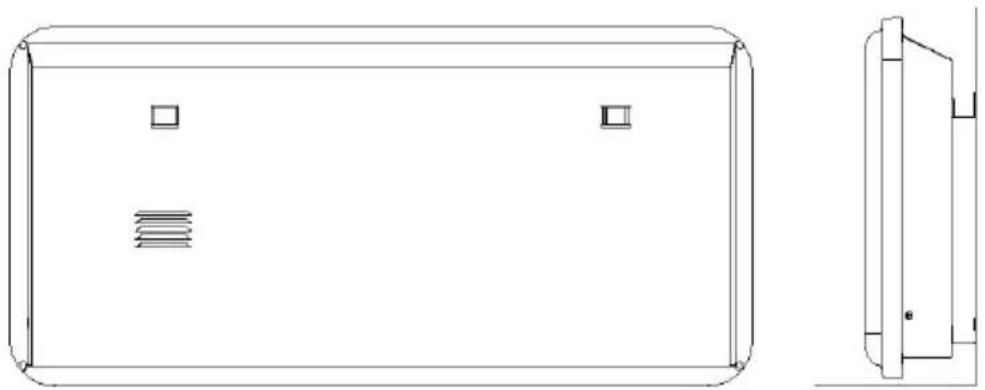

1. Tenendo il lato del prodotto, osservare la posizione del foro per la parete sulla copertura posteriore e far scorrere la parete fino alla parte superiore della fessura; l'installazione della parete è completa, come mostrato

nell'immagine sottostante.

Nota: prima di realizzare i fori, verificare che non vi siano cavi o altri tubi nella parete per evitare danni. Ricordare che le viti sulla parete devono essere strette saldamente per garantire un'installazione sicura della stufa elettrica a parete. Rispettare la distanza di sicurezza indicata di seguito.

• Durante l'installazione, la stufa deve essere tenuta lontana da materiali infiammabili, gas e acqua.
• In caso di montaggio a parete, la stufa deve trovarsi ad almeno 15 cm dal pavimento. Le stufe appese devono trovarsi ad almeno 50 cm dal soffitto.

UTILIZZO

• Quando l'interruttore è acceso, viene emesso un segnale acustico e l'unità entra in modalità standby. L'icona del WiFi I lampeggia e il display mostra la temperatura interna.
• Quando si preme il tasto ON/OFF, l'icona del riscaldamento sull'unità e l'icona della bassa temperatura si accendono contemporaneamente.
• Per modificare il ciclo di riscaldamento, premere il tasto Aumentare o Diminuire per effettuare le regolazioni. L'unità può funzionare in modalità bassa, alta e antigelo.
• Se la temperatura ambiente è inferiore a 5 °C, si attiva la modalità antigelo e viene mostrata l'icona del calore basso. Quando la temperatura ambiente è ≥ 7 °C, il filo riscaldante smette di riscaldarsi, l'icona di alimentazione si spegne e si accende solo l'icona dell'antigelo.
• Tasto di selezione della temperatura: quando il numero lampeggia, è possibile regolare la temperatura. Premere il tasto per aumentare o diminuire, regolare e selezionare la temperatura desiderata all'interno dell'intervallo di temperatura da 5 °C a 50 °C. Quando la temperatura raggiunge il valore impostato, l'unità smette di riscaldare e quando la temperatura scende al di sotto del valore impostato, riprende a funzionare.
• Utilizzare i tasti del timer: il simbolo del display si illumina di bianco. Premere il tasto per aumentare o diminuire per selezionare la durata di funzionamento desiderata nell'intervallo compreso tra 1 e 24 ore. Il dispositivo smetterà di funzionare al raggiungimento del tempo preimpostato.
• Programmare l'orario: in modalità standby, premere il tasto di selezione della temperatura. L'icona del timer si accende. Selezionare da 1 a 24 ore e il dispositivo si avvierà al raggiungimento dell'ora impostata. La temperatura impostata è di 25 °C, vale a dire che se la temperatura ambiente è inferiore alla temperatura impostata, l'unità inizia a funzionare, mentre se la temperatura ambiente è superiore alla temperatura impostata, l'unità entra in standby.
• Tasto del blocco per i bambini: tenendo premuto il tasto per aumentare, si accende l'icona del blocco per i bambini. In questo momento, tutti i tasti dell'interfaccia sono disattivati. Quando si preme nuovamente il tasto Aumentare, l'icona del blocco per i bambini si spegne, indicando che tutti i tasti dell'interfaccia possono essere nuovamente utilizzati normalmente.
• Funzione di rilevamento di finestre aperte: in tutte le modalità di riscaldamento, se si apre una finestra e la temperatura scende di 5 °C o più entro 5 minuti, il dispositivo interrompe automaticamente il riscaldamento e si accende l'indicazione bianca della modalità finestra aperta. L'icona della funzione di rilevamento delle finestre aperte sul display si accende. Se è necessario ripristinare il funzionamento del riscaldamento, prima sbloccarlo (se bloccato), quindi tenere premuti i tasti per aumentare e diminuire per 5 secondi per tornare alla modalità di

funzionamento prima di aprire la finestra.

- Tenendo premuto il tasto di selezione della temperatura per 3 secondi si accede alle quattro modalità di programmazione predefinite: P0/P1/P2/P3. Sullo schermo lampeggia il numero "P0". Premendo i tasti per aumentare e diminuire, la funzione timer si attiva dopo 5 secondi per impostazione predefinita. L'icona del timer sullo schermo si accende in verde e la modalità di riscaldamento con timer settimanale è attiva. Tenere premuto il tasto di selezione della temperatura per 3 secondi per uscire dalla modalità settimanale.

P1 Da lunedì a domenica

01:00 24:00 00:00 08:00

P2 Giorni feriali

01:00 05:00 24:00 00:00 05:00 19:00

Fine settimana

01:00 11:00 16:00 24:00 08:00 13:00 20:00

P3 Giorni feriali

00:00 03:00 16:00 24:00 00:00 05:00 12:00 18:00

Fine settimana

01:00 24:00 00:00 05:00

CONTROLLO DEL DISPOSITIVO CON SMARTPHONE

Se il dispositivo viene integrato nella rete WiFi di casa, è possibile controllarlo comodamente con la app Blumfeldt. La app non consente solo di controllare il dispositivo dallo smartphone, ma offre anche accesso a ricette e ulteriori informazioni.

Seguire questi passaggi per collegare lo smartphone al dispositivo Blumfeldt:

1. Scaricare la app Blumfeldt scansionando il codice QR con lo smartphone (v. sotto) o direttamente da App Store o Google Play.
2. Assicurarsi che lo smartphone sia connesso alla stessa rete WiFi a cui si connetterà il dispositivo Blumfeldt.
3. Aprire la app Blumfeldt.
4. Accedere con l'account personale. Se non si ha un account, registrarsi nella app Blumfeldt.
5. Seguire le istruzioni nella app.

Scaricare la app

Utilizzare la funzione di scansione del proprio smartphone per scansionare il codice QR e salvare la app sul proprio smartphone.

Nota: la app fornisce ulteriori informazioni sulle modalità d'uso e offre supporto per la prima connessione del dispositivo.

iOS Android

Risoluzione dei problemi di connessione

Se il dispositivo Blumfeldt non viene trovato nella rete WiFi, verificare quanto segue:

1. Il dispositivo non è collegato alla presa. Assicurarsi che il dispositivo sia collegato a una presa di corrente.
2. Il dispositivo non è in modalità di accoppiamento. Assicurarsi che la spia del WiFi (LED) sul pannello di controllo del tuo dispositivo smart lampeggi come indicato nelle istruzioni "Resettare le impostazioni WiFi" del tuo dispositivo smart (sono solitamente disponibili istruzioni sulla procedura di connessione del dispositivo).
3. Il punto di accesso WiFi non funziona a 2,4 GHz. Assicurarsi che il punto di accesso operi sulla banda a 2,4 GHz e che ci sia un SSID separato sulla banda a 2,4 GHz. Se non si è certi della frequenza operativa del punto di accesso, si prega di contattare il provider di Internet in questione.

Importante: tenere presente che se il router WiFi è dual band, ovvero funziona su entrambe le bande da 2,4 GHz e 5 GHz, è necessario separare gli SSID per ciascuna banda e utilizzare l'SSID da 2,4 GHz per la connessione.

1. Impostazioni del firewall della rete WiFi; l'impostazione del firewall della rete WiFi potrebbe non consentire all'app Blumfeldt di configurare le impostazioni WiFi sul dispositivo smart. Assicurarsi di non utilizzare una rete WiFi pubblica, ad esempio negli aeroporti, nei dormitori, nelle aziende, ecc.
2. Credenziali diverse utilizzate nello smartphone e nell'app. Assicurarsi che le credenziali WiFi inserite nell'app Blumfeldt siano le stesse a cui è collegato lo smartphone.

Seguendo i punti sopra indicati, se il dispositivo smart non riesce ancora a connettersi all'app, contattarci via email per ricevere assistenza: [e-mail]

Resettare il WiFi

Questa stufa offre 2 tipi di modalità di connessione WiFi: modalità EZ e modalità AP. Quando il segnale del WiFi lampeggia rapidamente, la stufa è in modalità EZ, mentre in modalità AP il segnale del WiFi lampeggia lentamente. Quando si verifica un problema con una modalità di connessione, provare con un'altra.

È possibile passare da una modalità di connessione all'altra con il seguente metodo:

Accendere la stufa, tenere premuto il tasto "+" per 3 secondi finché lo schermo non mostra "---", tenere premuto il tasto "Timer" per 5 secondi e la modalità di connessione WiFi verrà modificata.

Attivare/disattivare la funzione WiFi

Accendere la stufa, tenere premuto il tasto "+" per tre secondi finché lo schermo mostra "---", poi tenere premuto "-" per 10 secondi per disattivare la funzione WiFi di questa stufa e la scritta WiFi sullo schermo scomparirà. Premere il tasto "-" per 10 secondi per riattivarla.

INFORMAZIONI SUL PRODOTTO

Identificatore del modello:	10046463, 10046464
Articolo Simbolo Valore	Unità Articolo Simbolo Valore Unità
Potenza termica Tipo di apporto di calore, solo per i riscaldatori locali ad accumulo elettrico (selezione singola)
Potenza termica nominale	P_nom	1 kW	Controllo	manuale della carica termica, con termostato integrato			no
Potenza termica minima (indicativa)	P_min	0 kW	Controllo	manuale della carica termica con feedback della temperatura ambiente e/o esterna			no
Potenza termica massima continua	P_max.c	2 kW	Controllo	elettronico della carica termica con feedback della temperatura ambiente e/o esterna			no
Consumo di elettricità ausiliaria Tipo di potenza termica/controllo della temperatura ambiente
Alla potenza termica nominale	el_max	N/D kW	Potenza	termica a singolo stadio e nessun controllo della temperatura ambiente			no
Alla potenza termica minima	el_min	N/D kW	Due o più fasi manuali, senza controllo della temperatura ambiente				no
In modalità standby el	SB	N/D kW	Con termostato meccanico per il controllo della temperatura ambiente				no
					Con controllo elettronico della temperatura ambiente		no
					Controllo elettronico della temperatura ambiente con timer giornaliero		no
					Controllo elettronico della temperatura ambiente con timer settimanale		sì
					Altre opzioni di controllo (è possibile effettuare più selezioni)
					Controllo della temperatura ambiente, con rilevamento di presenza		no
					Controllo della temperatura ambiente, con rilevamento di finestre aperte		sì
					Con opzione di controllo della distanza sì
					Con controllo adattativo dell'avviamento		no
					Con limitazione della durata operativa		sì
					Con sensore a bulbo nero		no
Dettagli di contatto	Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

DICHIARAZIONE DI CONFORMITÀ

C€

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Swiftwave è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10046463
