MANUALE UTENTE LFR400 Lofrans

grazie per aver scelto un prodotto Lofrans. Lofrans è una azienda leader nella produzione e distribuzione mondiale di impianti nautici realizzati secondo le più moderne tecnologie, in conformità ai requisiti indicati dalle normative internazionali e dai più importanti enti di certificazione. Tutti i nostri prodotti sono costruiti con ottimi materiali adatti al lavoro in ambiente marino e sono soggetti a continui controlli per migliorare i livelli qualitativi e renderli privi di difetti di fabbricazione. Accanto a tali requisiti, i salpa ancora Lofrans sono una sintesi di affidabilità ed efficienza, assicurando le massime prestazioni durante ogni fase dell'ormeggio, anche in quelle più difficili. Con un prodotto Lofrans si è sicuri di anni di affidabile funzionamento.

© Copyright Lofrans, 2020. Tutti i diritti riservati.

Lofrans declina ogni responsabilità per eventuali inesattezze dovute a errori di stampa contenuti nel presente manuale e si riserva il diritto di apportare tutte le modifiche ritenute opportune.

Per tale motivo Lofrans non garantisce l'esattezza del manuale dopo la data di pubblicazione e declina ogni responsabilità per eventuali errori ed omissioni.

INDICE

1 INTRODUZIONE

1.1 Scopo del manuale 7
1.2 Assistenza 8
1.3 Ricevimento e stoccaggio 8

2 DATI TECNICI 8

3 CONTENUTO DELLA CONFEZIONE 8

4 INSTALLAZIONE

4.1 Montaggio della presa 8
4.2 Installazione della staffa di supporto 9
4.3 Collegamento del quadro comandi alla presa 10
4.4 Cablaggio 10

5 IMPOSTAZIONE E FUNZIONAMENTO 10-11

6 CONDIZIONI DI GARANZIA 11

1 INTRODUCTION

1.1 Scopo del manuale

Attraverso questo manuale verranno date informazioni relative alla sicurezza e al corretto utilizzo del prodotto. Seguire attentamente queste avvertenz in modo da evitare possibili infortuni o danneggiamenti.

PERICOLO!

Un avviso come questo indica l'esistenza di un grave rischio, che ha alte probabilità di causare morte o un grave infortunio, se non vengono adottate le precauzioni appropriate.

ATTENZIONE!

Un avviso come questo indica un richiamo all'applicazione di pratiche di sicurezza, oppure richiama l'attenzione su comportamenti poco sicuri che potrebbero causare infortuni personali o danni alla imbarcazione.

1.2 Assistenza

I prodotti Lofrans sono supportati in tutto i l m ondo d a u na r ete d i distributori e assistenza autorizzati. In caso di necessità contattare il distributore locale Lofrans Dettagli sul sito www.lofrans.it

1.3 Ricevimento e Stoccaggio

Al ricevimento della confezione, verificare l'integrità dell'imballo. In caso sia necessario immagazzinare il prodotto per un periodo prolungato, mantenere in luogo asciutto e protetto.

2 DATI TECNICI

Modello LFR 200 LFR 200
Tipo di trasmissione Filo
Numero di tasti 2 4
Tensione (V DC) 10 - 30
Temperatura di esercizio (°C) Da -10 a +60
Indice di protezione* IP67
Amperaggio contatti (A)** 3
Peso (g) 610
Dimensioni (mm) 106 x 50 x 32

Caratteristiche extra:

• Costruzione solida e durevole
- Contatti normalmente aperti
• Il cavo può essere prolungato fino a 4 metri
- Presa e spina con cavi precablati per un'installazione semplice e veloce

IT

*Con la spina inserita correttamente nella presa. Esclusa la zona della presa dove è fissato il cavo.

**Su carico resistivo a 30 V.

Dotazione inclusa nella confezione:

D' E V

RU®

SA® C US

EN 61058-1 UL 61058-1 61058-1

3 CONTENUTO DELLA CONFEZIONE

La confezione del Telecomando comprende:

√ 1 dispositivo portatile

√ 1 Dima di foratura

√ 1 presa con 4 viti

√ 1 Manuale di installazione e utente

√ 1 Staffa di supporto con 2 viti

4 INSTALLAZIONE

4.1 Montaggio della presa

Individuare la posizione più opportuna per il montaggio della presa in base ai seguenti criteri:

• La presa deve essere posizionata in modo che sia facilmente raggiungibile dall'operatore.
  • Scegliere una zona libera, liscia e piana.
• Per il passaggio del cavo della presa è necessario l'accesso posteriore e spazio sufficiente dietro la posizione prescelta.
• Il retro della presa non deve essere esposto al contatto con acqua o umidità.

≥Φ16

Dopo aver scelto dove posizionare la pulsantiera procedere come segue:

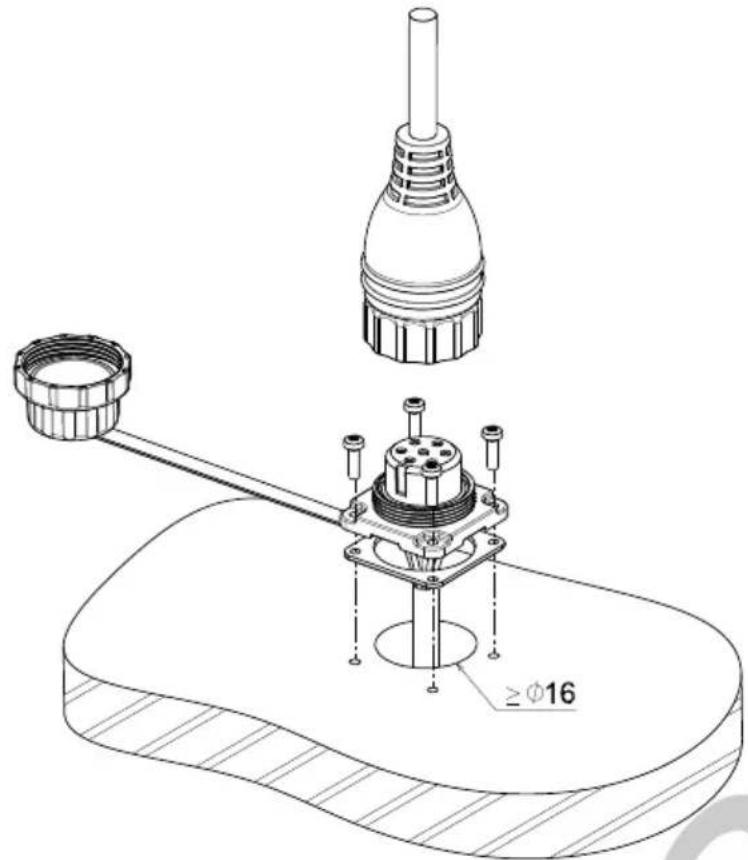

• Posizionare la dima di foratura fornita sulla superficie dove verrà installata la presa.
• Segnare il centro di ogni foro e praticare il foro per il passaggio del cavo della presa.
• Rimuovere la dima ed eventuali schegge attorno al foro.
• Montare la guarnizione sulla base della presa e far passare il cavo attraverso il foro creato.
• Fissare la presa in posizione con le 4 viti in dotazione.
• Prima di effettuare i collegamenti elettrici assicurarsi che l'alimentazione elettrica non sia collegata

4.2 Installazione della staffa di supporto

Trova il punto più adatto al supporto in base ai seguenti criteri:

• Il supporto deve essere posizionato in modo da poter essere facilmente raggiunto dall'operatore.
• Scegliere una posizione libera, liscia e piana.
• Verificare che il retro del pannello nel quale andranno inserite le viti del supporto sia libero da passaggio di cavi, tubi, ecc..

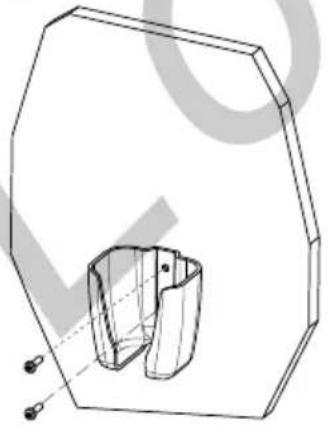

• Posizionare il supporto sulla superficie prescelta.
  • Fissare il supporto con le 2 viti in dotazione.

9.5 26

4.3 Collegamento del quadro comandi alla presa

Connessione

Dopo aver installato la presa come sopra descritto procedere come segue:

• Ruotare la ghiera del coperchio di protezione in senso antiorario fino a svitarla e rimuoverla.
• Inserire la spina dello strumento nell'apposita presa, facendo attenzione che la posizione di inserimento sia corretta.
• Ruotare la ghiera di bloccaggio del tappo in senso orario fino alla completa chiusura.

Disconnessione

• Ruotare in senso antiorario la ghiera di bloccaggio spina fino alla completa apertura ed estrarla.
  • Coprire la presa con l'apposito coperchio e ruotare la ghiera in senso orario fino al completo serraggio.

AVVERTIMENTO!!

Assicurarsi sempre che la presa sia chiusa con il coperchio fornito quando lo strumento è scollegato.

4.4 Cablaggio


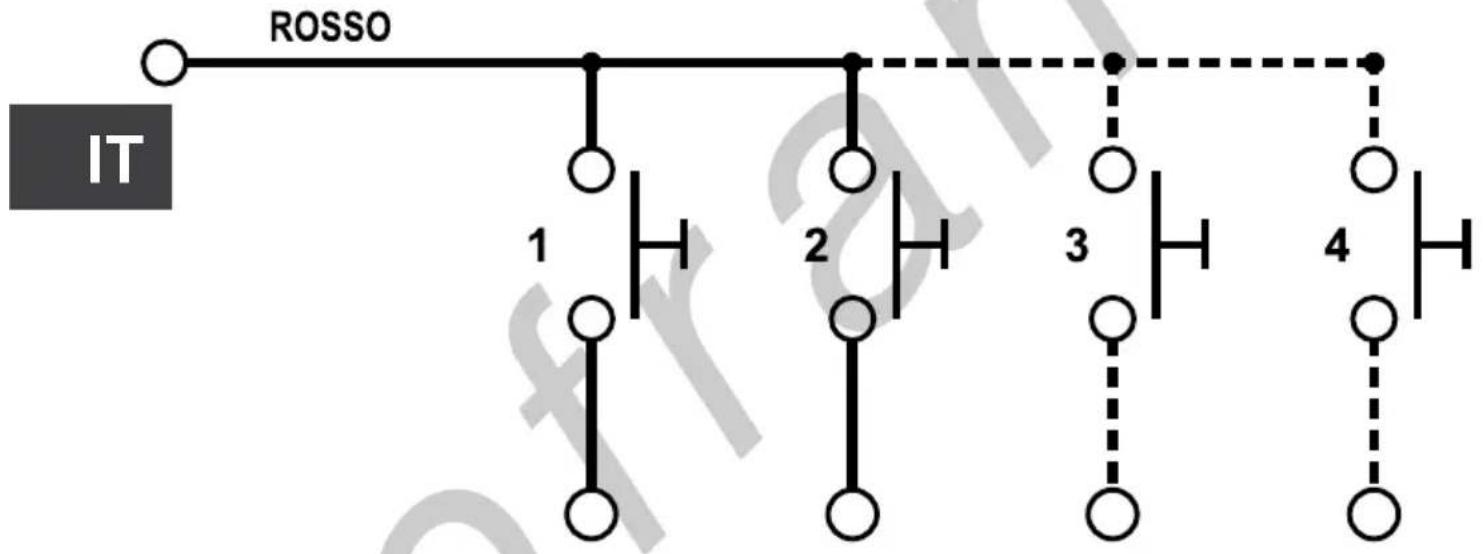

Per il collegamento dei cavi elettrici fare riferimento alle colorazioni dei cavi vedi Fig.1

5 IMPOSTAZIONE E FUNZIONAMENTO

• Prima di dare corrente al dispositivo, verificare che tutti i collegamenti elettrici siano corretti.
• Premere il tasto 🍒ü o GIÙ per utilizzare il verricello o qualsiasi altra attrezzatura.
• Al rilascio del tasto la manovrarelativa si interrompe.

ON PREMERE I DUE TASTI CONTEMPORANEAMENTE!

Il filo rosso deve essere collegato al polo positivo o negativo, a seconda della polarità del carico collegato per evitare sovraccarichi dovuti a cortocircuito è necessario montare un fusibile da 5A.

Non smontare il telecomando per garantire la permanenza della protezione stagna.

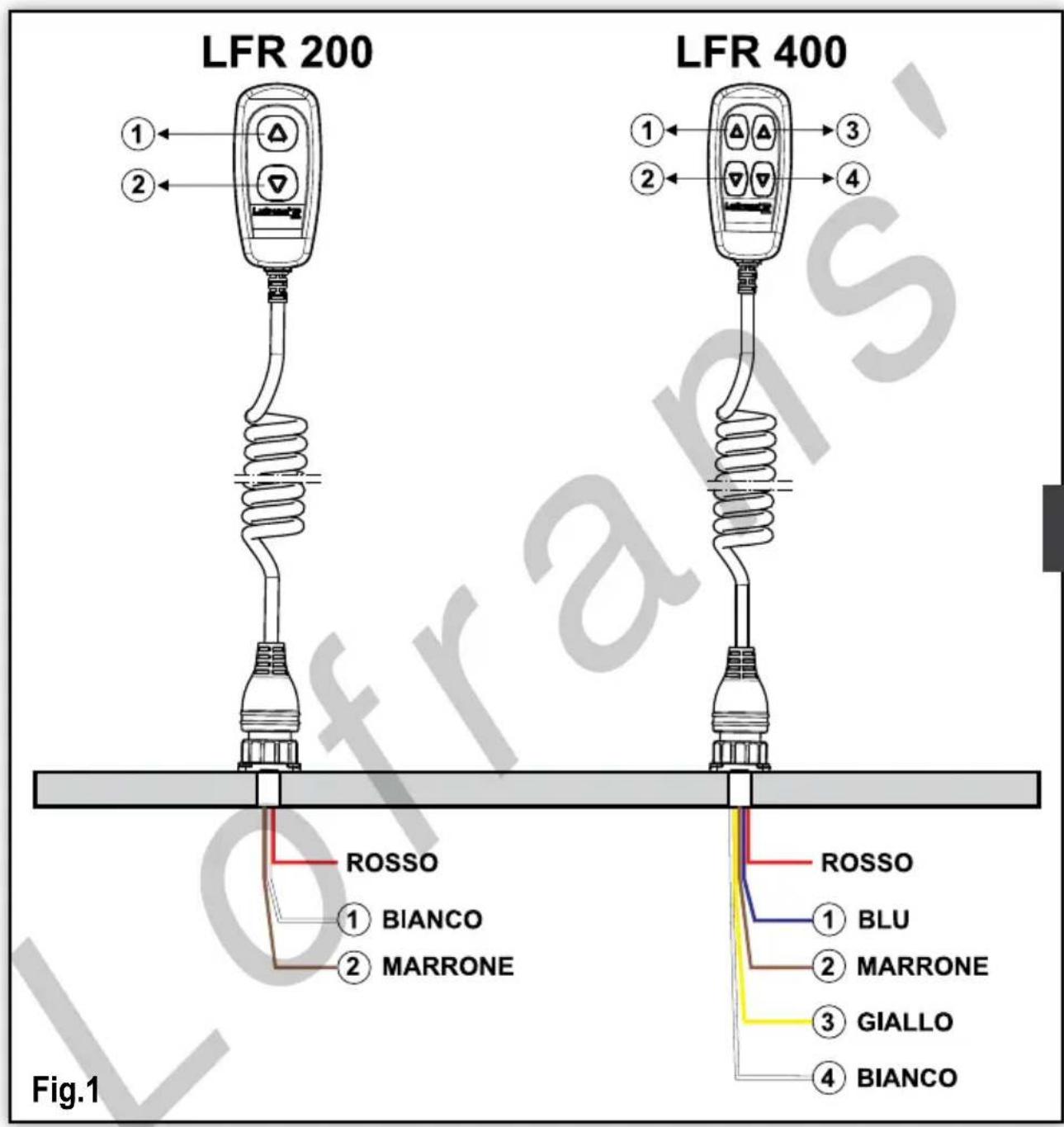

LFR 200 LFR 400 ① ② ③ ④ ROSSO ① BIANCO ② MARRONE ROSSO ① BLU ② MARRONE ③ GIALLO ④ BIANCO Fig.1

6 CONDIZIONI DI GARANZIA

I nostri articoli sono garantiti contro eventuali difetti di fabbricazione per 2 anni a partire dalla data di acquisto (farà fede lo scontrino fiscale o altra prova d'acquisto). Non sono comprese nella garanzia: avarie e rotture causate dal trasporto, interventi effettuati per problemi causati da erronea installazione, avarie causate da uso improprio dell'apparecchio. La garanzia decade nell'ipotesi di manutenzione o riparazioni effettuate da persone non autorizzate dall'azienda o eseguite con l'applicazione di pezzi di ricambio non originali. La garanzia non prevede in nessun caso l'integrale sostituzione dell'apparecchio. La garanzia si riferisce esclusivamente alla sostituzione dei pezzi difettosi ed alla relativa manodopera. Non comprende il trasporto o le spese di trasferta. Il Cliente non potrà pretendere alcun rimborso per le spese sostenute.
