MODE D'EMPLOI LFR400 Lofrans

Merci pour avoir choisi un produit Lofrans. Lofrans est une société leader au niveau mondial, concernant la production et la distribution d'installations nautiques, utilisant les technologies les plus modernes, conformément aux conditions requises par les normes internationales et par les organismes de certification les plus importants. Tous nos produits sont fabriqués dans d'excellents matériaux, adaptés au travail en milieu marin et ils sont soumis à des contrôles continus, afin d'améliorer leur niveau qualitatif et éliminer les défauts de fabrication. De plus, les guindeaux Lofrans sont une synthèse entre fiabilité et efficacité : ils garantissent les meilleures performances en phase d'amarrage, même les plus difficiles. Les produits Lofrans fonctionnent de façon fiable et on est tranquille pour des années.

© Copyright Lofrans, 2020. Tous droits réservés.

Lofrans décline toute responsabilité pour les éventuelles inexactitudes dues aux erreurs d'imprimerie qui pourraient apparaître dans ce manuel et elle se réserve le droit d'apporter les modifications qu'elle retiendra opportunes.

C'est la raison pour laquelle Lofrans ne garantit pas l'exactitude du manuel après sa date de parution et décline toute responsabilité pour les éventuelles erreurs ou omissions.

INDEX

1 INTRODUCTION

1.1 Objectif du manuel _12
1.2 Assistance 13
1.3 Réception et Stockage 13

2 DONNEES TECHNIQUES 13

3 CONTENU D'EMBALLAGE 13

4 INSTALLATION

4.1 Montage de la prise 13
4.2 Installation du support 14
4.3 Raccordement du panneau de commande à la prise 15
4.4 Câblage 15

5 RÉGLAGE ET FONCTIONNEMENT 15-16

6 CONDITIONS DEGARANTIE 16

1 INTRODUCTION

1.1 Objectif du manuel

Dans ce manuel, vous trouverez les informations concernant la sécurité et la bonne utilisation du produit. Suivre attentivement ces avertissements de façon à éviter de se blesser fortuitement ou de détériorer l'appareil.

DANGER!

Ce type d'avertissement indique qu'il existe un risque grave, pouvant entrainer la mort ou des blessures graves, si les précautions nécessaires ne sont pas adoptées.

ATTENTION!

Ce type d'avertissement rappelle qu'il faut appliquer les normes de sécurité ou qu'il faut prendre garde à bien agir pour ne pas risquer de se blesser ou d'endommager l'embarcation.

1.2 Assistance

Les produits Lofrans jouissent d'un réseau d'assistance à travers le monde entier, par le biais de ses distributeurs et du service d'assistance agréé. En cas de besoin, contacter le distributeur local Lofrans. Voir les détails sur le site www.lofrans.it

1.3 Réception et Stockage

A la réception de la marchandise, vérifier le bon état de l'emballage. Si le produit doit être emmagasiné durant une période prolongée, le conserver dans un endroit sec et bien abrité.

2 DONNEES TECHNIQUE

Modèle LFR 200 LFR 200
Transmission de commande Fil
Nombre de boutons 2 4
Tension (V DC) 10 - 30
Température de fonctionnement (°C) From -10 to +60
Indice de protection * IP67
Intensité des contacts (A)** 3
Poids (g) 610
Dimensions (mm) 106 x 50 x 32

* Avec la fiche correctement insérée dans la prise. Hors zone de la prise où le câble est fixé.
**Sur charge résistive à 30 V

Fonctionnalités supplémentaires:

• Construction solide et durable
• Contacts normalement ouverts
• Le câble peut être rallongé jusqu'à 4 mètres
• Prise et fiche avec câbles pré-câblés pour une installation facile et sans problème

Normes approuvées pour les commutateurs:

EN 61058-1 UL 61058-1 61058-1

FR

3 CONTENU D'EMBALLAGE

L'emballage Hand Held Control comprend:

√ 1 appareil portatif
√ 1 Douille avec 4 vis
√ 1 équerre de support avec 2 vis

√ 1 Gabarit de perçage
√ 1 Manuel d'installation et d'utilisation

4 INSTALLATION

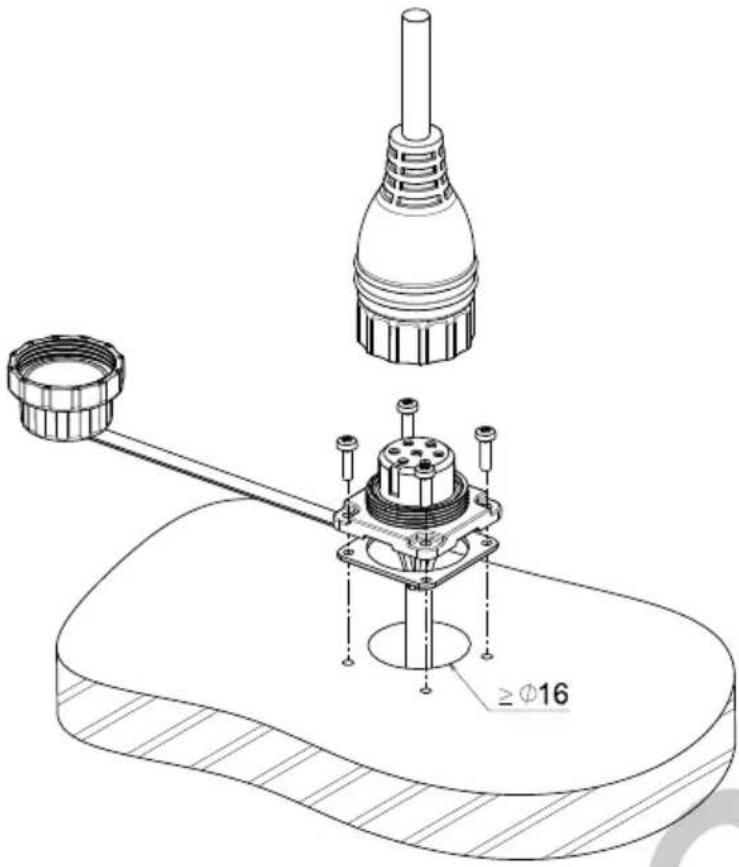

4.1 Montage de la prise

Identifiez la position la plus appropriée pour installer la prise en fonction des critères suivants:

• La prise doit être positionnée de manière à ce qu'elle soit facilement accessible par l'opérateur.
• Choisissez un emplacement propre, lisse et plat.
• Un accès arrière et un espace suffisant derrière l'emplacement choisi sont nécessaires pour le passage du câble de la prise.
  • L'arrière de la prise ne doit pas être exposé au contact de l'eau ou de l'humidité.

≥Φ16

Après avoir choisi l'emplacement de la commande manuelle, procédez comme suit:

• Positionnez le gabarit de perçage fourni sur la surface où la douille sera installée.
• Marquez le centre de chaque trou et réalisez le trou pour le passage du câble de la prise à l'aide d'une fraise.
• Retirez le gabarit et tous les éclats autour du trou.
• Montez le joint sur le socle de la prise et faites passer le câble dans le trou créé.
  • Fixez la prise en position avec les 4 vis fournies.
• Avant d'effectuer les branchements électriques, assurez-vous que l'alimentation électrique n'est pas connectée.

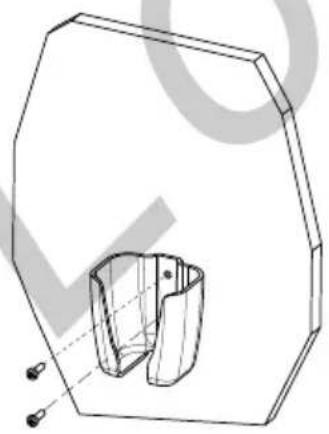

4.2 Installation du support

FR

Trouvez l'endroit le plus approprié pour l'accompagnement en fonction des critères suivants:

• Le support doit être positionné de manière à être facilement accessible par l'opérateur.
• Choisissez un emplacement propre, lisse et plat.
• Vérifier que l'arrière du panneau dans lequel seront insérées les vis du support est libre de passages de câbles, tubes, etc.
• Placer le support sur la surface choisie.
  • Fixez le support avec les 2 vis fournies.

9.5 26

4.3 Raccordement du panneau de commande à la prise

Connexion

Après avoir installé le socket comme décrit ci-dessus, procédez comme suit:

• Tourner l'anneau du couvercle de protection dans le sens inverse des aiguilles d'une montre jusqu'à ce que le vis est complètement dévissé et le retirer.
• Insérez la fiche de l'instrument dans la prise correspondante, en veillant à ce que la position d'insertion soit correcte.
• Tournez l'anneau de verrouillage du bouchon dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit complètement fermé.

Déconnexion

• Tourner l'anneau de blocage du bouchon dans le sens inverse des aiguilles d'une montre jusqu'à l'ouverture complète et le retirer.
• Couvrez la douille avec le couvercle fourni et tournez l'anneau dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit complètement serré.

AVERTISSEMENT!

Assurez-vous toujours que la prise est fermée avec le couvercle fourni lorsque l'instrument est déconnecté.

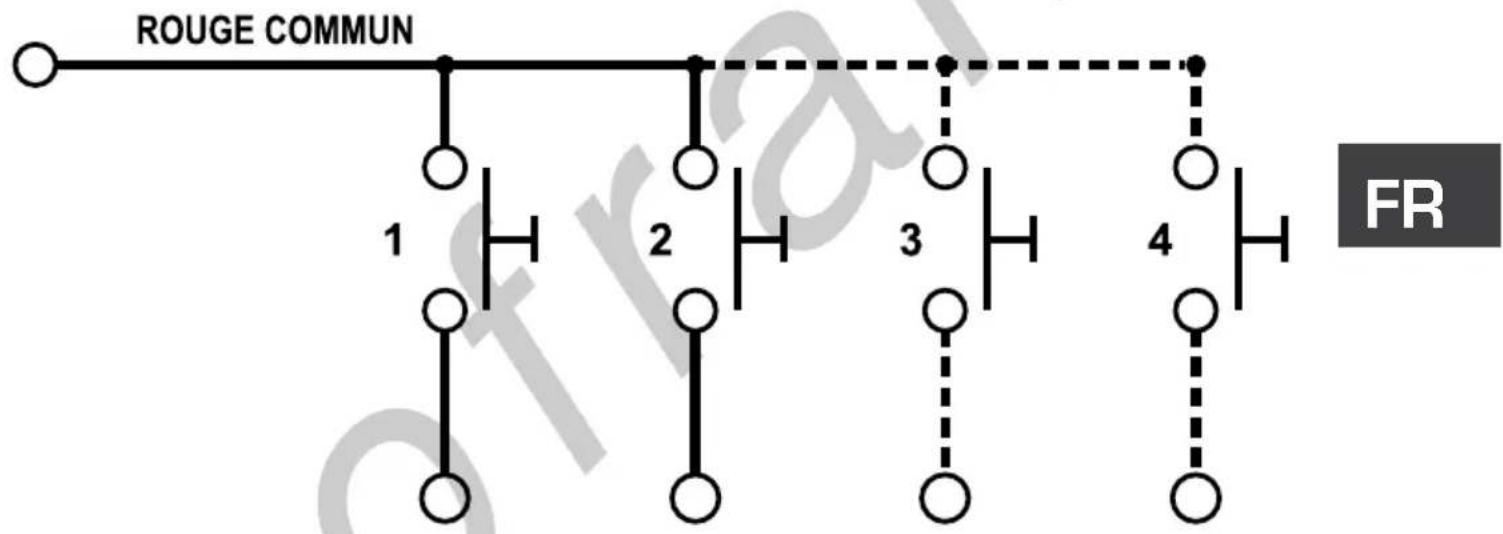

4.4 Câblage

Pour le raccordement des fils électriques référer-vous aux colorations des fils tel que dans le schéma 1.

5 RÉGLAGE ET FONCTIONNEMENT

- Avant de mettre sous tension la commande, vérifier que toutes les connexions électriques sont correctes.

- Appuyez sur la commande UP ou DOWN pour utiliser le guindeau ou tout autre équipement.

- Lâchez la touche pour arrêter la manoeuvre

PAS APPUYEZ LES TOUCHES EN MEME TEMPS.

Le contact commun doit être connecté au pôle positif ou négatif, selon la polarité de la charge connectée pour éviter une surcharge due à un court-circuit, un fusible de 5 A doit être installé.

N'ouvrez pas la télécommande pour garantir une protection étanche.

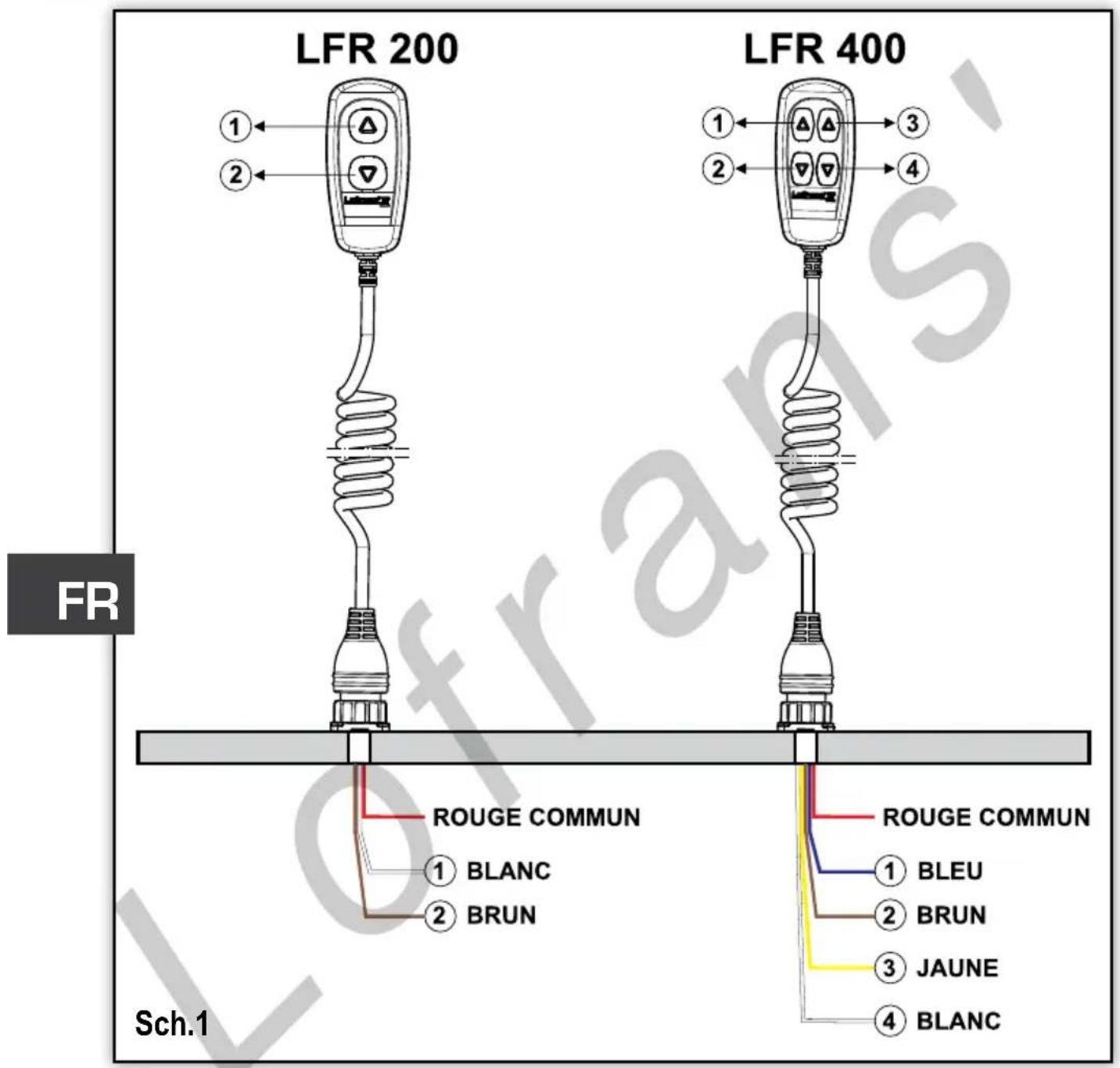

LFR 200 LFR 400 ① ② ③ ④ ① ② ③ ④ ROUGE COMMUN ① BLANC ② BRUN ROUGE COMMUN ① BLEU ② BRUN ③ JAUNE ④ BLANC Sch.1

Nos produits sont certifiés contre les éventuels défauts de fabrication pendant deux ans à partir de la date d'achat (le ticket de caisse ou autre preuve d'achat feront foi). La garantie ne comprend pas: pannes et ruptures causées par le transport, interventions effectuées dues à mauvaise installation, pannes causées par emploi erroné de l'appareil. La garantie n'est pas valide en cas d'entretien ou réparation effectuées par des personnes qui ne sont pas autorisées, ou bien avec des rechanges qui ne sont pas originaux. La garantie ne prevoit pas en aucun cas le remplacement total de l'appareil; elle ne concerne que les pièces défectueuses et la manoeuvre. Elle ne comprend non plus les frais de transport et les eventuels frais de déplacement. Le Client ne pourra demander aucun remboursement des frais payées.
