MANUALE UTENTE HHPV Lavor

1 Interruttore elettropompa

2 Regolatore temperatura acqua

3 Interruttore interno

4 Interruttore bruciatore

5 Interruttore detergente

6 Uscita acqua alta pressione

7 Entrata acqua + filtro

8 Pistola

9 Lancia

10 Tubo alta pressione

11 Raccordo portagomma

12 Ugello

13 Serbatoio detergente

14 Serbatoio diesel

15 Spie di controllo (v. elementi di comando)

16 Protezione antipioggia per caldaia

17 Manometro

(EN)

1 Electropump switch

11 Racor del porta manguera

12 Boquilla

non PROPORZIONALE per CALDAIA

8 bar PRESSIONE MAX SI ESERCIZIO:

36 bar PRESSIONE MAX DI SCOPPIO:

45°C TEMPERATURA D'ESERCIZIO:

Filtro Dosatore Sali per Caldaia, inibisce la formazione del calcare per tutta l'acqua in entrata. Dosatore composto da: Testata con tre inserti in ottone da 1/2", tappo da 1/2", Vaso in SAN trasparente, dota to di tubo completo di retina da 80 micron e disco diffusore. Il Vaso puo' contenere sali polifosafati in cristalli. Filtro Dosatore Sali per Caldaia e' efficace sul 100% dell'acqua impiegata. Protegge anche le eletrovalvole di ingresso acqua dell'elettrodomestico. La durata dei sali polifosfati e' direttamente correlata alle condizioni dell'acqua ed alla frequenza d'utilizzo. Si consiglia di aggiungere sali polifosfati in cristalli quando il loro livello nel Dosatore di Sali si e' ridotto alla meta'. Sostituire i sali polifosfati in cristalli almeno 2 volte l'anno. Dopo l'avvenuto rabbocco, si raccomanda di stringere a fondo il vaso alla testata. Nei nostri punti vendita sono disponibili i Ricambi di sali polifosfati in cristalli in Barattoli.

• ATTENZIONE:

Isequenti punti sono estremamente importanti:

1. maneggiare il filtro con cura e non sottoporlo ad

urti, nel caso di caduta sostituirlo, in quanto l'urto potrebbe procurare microcrepe.

1. impiegare il filtro con acque a temperature comprese fra 5°C+45°C.
2. non esporre il filtro ai raggi solari per periodi pro-lungati.
3. proteggere il filtro dal gelo e dalle basse temperature.
4. non impiegare il filtro per filtrare aria o gas compressi.
5. non ingrassare con nessun tipo di lubrificante le guarnizioni o-ring.
6. non impiegare il filtro con soluzioni acide, chimiche e solventi.
7. in caso di installazioni in impianti soggetti a "colpi d'ariete" è necessario proteggerli con adeguate valvole di sicurezza.
8. la pulizia del contenitore va fatta esclusivamente con una spugna e acqua corrente, evitando l'uso di detergenti, solventi e alcool, effettuare la pulizia ogni volta che si sostituisce il sale in cristalli.

Lo smaltimento finale del prodotto deve sempre essere effettuato nel rispetto delle vigenti disposizioni di legge in materia.

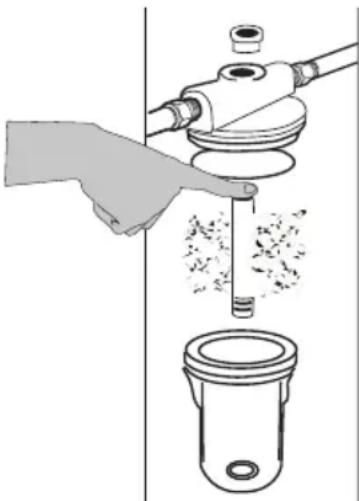

- Operazioni di ricarica :

1 - Lasciare inserito nel fondo del contenitore il tubo diffusore (o griglia), poi riempire di sale polifosfato in cristalli sino ad 1-2 cm sotto il filetto del contenitore.
2- Controllare che la guarnizione

O-Ring sia posizionata regolarmente nella sua sede.

3 - Avvitare il contenitore alla testata, centrando il tubo diffusore, o la griglia, sulla propria sede nella testata.

CRISTALLI DI POLIFOSFATO

L'uso del polifosfato in acqua potabile è consentito solo con dosatori proporzionali rispondenti alle normative in vigore (Dir CEE 80/778).

EN

Prestare attenzione per motivi di sicurezza.

IMPORTANTE

• ATTENZIONE! Prestare attenzione per motivi di sicurezza.

> INDICAZIONI GENERALI

• Le prestazioni e la semplicità d'uso dell'apparecchio sono idonee ad un utilizzo PRO-FESSIONALE.
• L'apparecchio può essere usato per il lavaggio di superfici in ambienti esterni, ogni qualvolta si richieda l'uso di acqua in pressione per eliminare lo sporco.
• Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.

> AVVERTENZE GENERALI

• ATTENZIONE! Prestare attenzione per motivi di sicurezza.
- ATTENZIONE: Apparecchio da utilizzarsi solo all'aperto.
- ATTENZIONE: Alla fine di ogni lavoro, scollegare sempre il collegamento elettrico e idrico.
- ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione, pistola ecc.
- ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensioattivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche può compromettere la sicurezza dell'apparecchio.
• ATTENZIONE: Non utilizzare l'apparec-

chio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi.

• ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche contenenti grasso lubrificante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrario essi potrebbero essere danneggiati dal getto d'acqua alta pressione. Il primo segno di tale danneggiamento è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.
• ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l'apparecchio stesso.
• ATTENZIONE: I tubi flessibili, gli accessori e i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).
• ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.
• Non dirigere il getto verso se stessi oppure verso altre persone per pulire abiti o scarpe.
• Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.
• Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by pass o dispositivo di arresto.
• Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.

IT

• ATTENZIONE: Apparecchi non dotati di T.S. – Total Stop System: non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa.
• ATTENZIONE: Apparecchi dotati di T.S.
• Total Stop System: è buona norma non lasciarli in stand-by per più di 5 minuti.
  • ATTENZIONE: Spegnere completamente l'apparecchio (interruttore generale in posizione OFF) ogni qualvolta lo si lascia incustodito.
• ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gocce d'acqua rimangano presenti al suo interno.
• ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/elettricista specializzato autorizzati.
• ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l'ugello di alta presione in dotazione alla macchina.
• ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo. Un cattivo utilizzo può generare danni o rotture premature e causare il decadimento della garanzia.
• ATTENZIONE: Il prodotto non deve essere usato dai bambini o da persone con capacità fisiche, sensoriali o mentali ridotte o mancanti di adeguata esperienza e conoscenza, finchè non siano state adeguata-mente addestrate o istruite.
  • ATTENZIONE: I bambini, anche se controllati, non devono giocare con il prodotto.
• ATTENZIONE: Non mettere in funzione l'idropulitrice prima di aver srotolato il tubo ad alta pressione.
• ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell'idropulitrice.
  • ATTENZIONE: Quando si svolge o avvolge

il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

> ALIMENTAZIONE IDRICA

Collegamento idrico

Attenzione - Pericolo!

Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo dell'acqua deve garanti-re una erogazione pari al doppio della portata massima della pompa.

• Portata minima: 30 l/ min.
• Temperatura massima dell'acqua in ingresso: 40°C
• Pressione massima dell'acqua in ingresso: 1Mpa

Collocare l'idropulitrice il più vicino possibile alla rete idrica di approvvigionamento.

Alimentazione dalla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo di entrata per l'acqua dell'apparecchio (fig. 1, pos. 7) ed all'alimentazione dell'acqua (pressione max 10 bar).
• Collegare il tubo ad alta pressione al raccordo di uscita dell'acqua dell'apparecchio (fig. 1, pos. 6) ed aprire il rubinetto dell'acqua.

L'idropulitrice può essere collegata direttamente alla rete pubblica di distribuzione dell'acqua solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti.

Assicurarsi che il tubo sia almeno ∅ 13 mm e che sia rinforzato.

La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa non-ché il decadimento della garanzia.

> TUBO AD ALTA PRESSIONE

- ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo.

Un cattivo utilizzo può generare danni o rotture premature e causare il decadimento della garanzia. (Vedere illustrazioni).

> ALIMENTAZIONE ELETTRICA

• Il collegamento elettrico dell'apparecchio deve essere conforme alla norma IEC 364.
  Prima di collegare l'apparecchio, accertarsi che i dati di targa siano rispondenti a quelli della rete elettrica e che la presa sia protetta con un interruttore magnetotermico differenziale "SALVAVITA" con sensibilità di intervento inferiore a 0,03 A - 30ms.
• In casi di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato.
• Non utilizzare l'apparecchio in caso di temperatura ambiente inferiore a 0°C, se esso é equipaggiato con cavo in PVC (H VV-F).
  • ATTENZIONE: Prolunghe non adeguate possono essere pericolose.
• Se viene utilizzata una prolunga, la spina e la presa dovranno essere impermeabili all'acqua e il cavo deve avere le dimensioni indicate nella tabella sottostante.

230-240V 400-415V
3G 2,5 mm ^2	4G 2,5 mm ^2
max 20 m max 30 m

Total Stop 24V (se presente)

Macchine dotate di Total Stop ritardato ed in bassa tensione con spegnimento intelligente:

Quando la macchina è in funzione, rilasciando la leva della pistola, dopo circa 15 secondi, il motore si arresta automaticamente, prevenendo l'usura dei componenti durante la fase di by-pass della pompa (motore in stand-by).

Premendo la leva della pistola, il motore riparte automaticamente.

- ATTENZIONE: non lasciare in stand-by per più di 5 minuti.

Nel caso in cui la macchina rimanga in stand-by per un periodo superiore ai 20 minuti, la macchina si spegne automaticamente e completamente: infatti premendo la leva della pistola la macchina NON si mette in funzione.

Per questo se si vuole mettere in funzione la macchina è necessario portare l'interruttore in posizione (0)"OFF" e poi in (I)"ON".

A fine lavoro portare l'interruttore in posizione "OFF".

IMPORTANTE: A macchina ferma, scaricare sempre il tubo della pressione, premendo la leva della pistola.

REGOLATORE DI PRESSIONE:

Se la macchina è dotata di regolatore di pressione:

• Con la pressione regolata al minimo il T.S. potrebbe non intervenire. Evitare quindi di far funzionare in by-pass la macchina per più di 1 minuto.
• Evitare azionamenti con frequenza elevata della leva della pistola (perchè potrebbero causare malfunzionamenti).

> USO PREVISTO DELLA MACCHINA

Le prestazioni e l'uso della macchina sono idonee ad un utilizzo professionale. Le tecnologie costruttive sono state studiate per garantire altissimi livelli di affidabilità, sicurezza e durata nel tempo. È assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplosive. La temperatura dell'ambiente di lavoro deve essere compresa tra +5 ÷ +50 °C. È vietato effettuare modifiche alla struttura e a qualsiasi organo della macchina.

CORRETTO UTILIZZO DELLA MACCHINA

• L'idropulitrice deve essere posizionata su un piano sicuro, stabile e in posizione orizzontale.
• In caso di funzionamento in ambiente chiuso deve essere assicurata sufficiente aerazione e scarico dei gas.
• Ogni qualvolta si usa l'idropulitrice ad alta pressione si consiglia di impugnare la pistola nella posizione corretta, con una mano sull'impugnatura e l'altra sulla lancia.
• Il getto dell'acqua non deve mai essere diretto verso il cablaggio elettrico o la macchina.

> INSTALLAZIONE ED AVVIAMENTO

INSTALLAZIONE

L'installazione dell'apparecchio deve avvenire

su un piano solido e perfettamente orizzontale. Fissare al pavimento con n° 4 tasselli in acciaio ∅ 10 (vedi fig. 2).

Il pavimento deve essere idoneo a questo tipo di fissaggio.

Per la prima volta o dopo un periodo di lunga inattività è necessario collegare per alcuni minuti solo il tubo di aspirazione per fare uscire dalla mandata eventuali impurità in modo da non intasare l'ugello della pistola.

ALLACCIAMENTO ELETTRICO

Controllare che la tensione di rete corrisponda alla tensione della Vs. macchina indicata sulla targhetta dati tecnici.

Il Vs. impianto elettrico deve essere eseguito da tecnici qualificati in grado di operare secondo le disposizioni delle normative in vigore (messa a terra, fusibile, salvavita, ecc.).

L'allacciamento alla rete elettrica deve essere effettuato da personale qualificato.

Collegare il cavo di alimentazione di sezione adeguata alla potenza assorbita dall'apparecchio (vedere Dati Tecnici).

Collegare il cavo di messa a terra assieme agli altri cavi di messa a terra presenti all'interno della scatola elettrica.

In mancanza di una delle norme di cui sopra, il costruttore declina ogni responsabilità per il personale addetto e non riconosce alcuna garanzia.

RIFORNIMENTO

Riempire il serbatoio con combustibile indicato sulla targhetta dati tecnici (Diesel, fig. 1, pos. 14).

Evitare che il serbatoio si vuoti durante il funzionamento per non danneggiare la pompa del gasolio.

• L'uso di combustibili non adeguati può causare pericolo.

Riempire il serbatoio del detergente con prodotti consigliati adatti al tipo di lavaggio da effettuare (fig. 1, pos. 13).

• ATTENZIONE: Usare solamente deter-

genti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l'uso con idropulitrici.

AVVIAMENTO

Mettere in moto la macchina premendo l'interruttore (fig. 1, pos. 1) e lasciarla funzionare per qualche minuto per eliminare impurità e bolle d'aria dal circuito idraulico, quindi fermarla, innestare il tubo ad alta pressione alla pistola (fig. 3) e montare la lancia (fig. 4). Assicurarsi che il regolatore del detergente sia chiuso.

A macchina nuovamente in moto controllare che il getto sia uniforme, diversamente pulire l'ugello da eventuali impurità, attendere qualche secondo affinchè sia raggiunta la pressione di esercizio, quindi aprire e chiudere la pistola due o tre volte.

Per lavare ad acqua calda premere l'interruttore (fig. 1, pos. 4) e portare il termostato (fig. 1, pos. 2) nella posizione di temperatura desiderata. Per miscelare detergente o disinfettante al getto d'acqua, regolare la quantità sulla pompa detergente o sul rubinetto regolatore (se presente).

> MONTAGGIO DELLA LANCIA

Per montare la lancia sulla pistola è sufficiente inserire l'estremità filettata della lancia (fig. 4, pos. 1) nel foro presente sulla pistola (fig. 4, pos. 2), avvitare la lancia come indicato dalla freccia (A) fino a raggiungere il completo accoppiamento.

> ASPIRAZIONE DEL DETERGENTE

L'aspirazione del detergente avviene automaticamente quando si preme l'interruttore detergente (fig. 1, pos. 5).

• ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l'uso con

idropulitrici.

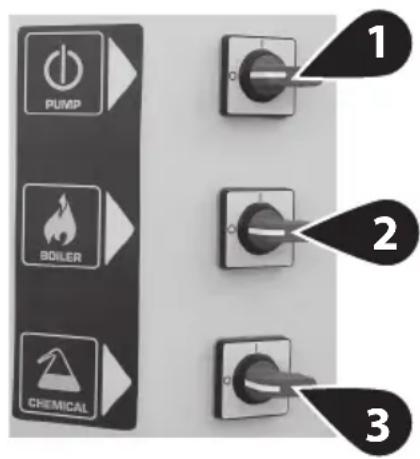

ELEMENTI DI COMANDO

PUMP BOILER CHEMICAL 1 2 3

4 5

ABC 6

INTERRUTTORI DI COMANDO

1 Interruttore elettropompa
2 Interruttore bruciatore
3 Interruttore detergente
4 Interruttore interno
5 Regolatore temperatura acqua
6 Spie
4 - posizione ON: attiva i comandi esterni

- posizione OFF: consente di disattivare i comandi esterni.

6 A: Spia verde accensione interruttore elet- tropompa

B: Spia controllo perdite

- lampeggia quando si aziona ripetutamente in breve tempo la leva della pistola oppure quando si verifica una perdita nel circuito alta pressione.

Eliminare la perdita, rivolgendosi ad un centro assistenza autorizzato.

- rimane accesa quando si abbandona la macchina in stand-by per un tempo superiore a 20 minuti.

Spegnere e riaccendere l'interruttore elettropompa.

C: Spia bruciatore

• lampeggia quando il serbatoio gasolio si vuota ed arresta il bruciatore. Fare rifornimento.
• rimane accesa quando si accende il bruciatore.

> DISPOSITIVO DI SICUREZZA DELLA PI-STOLA

Ogni qualvolta si ha la necessità di fermare la macchina è importante inserire la sicura (fig. 5 pos. S) presente sulla pistola per evitare aperture accidentali.

> DECALCIFICAZIONE

Il trattamento di decalcificazione è da effettuarsi periodicamente con prodotti specifici. La periodicità dipende dalla durezza dell'acqua. Si consiglia di far eseguire l'operazione al personale della nostra assistenza in quando il prodotto decalcificante può provocare usura dei componenti. Per lo smaltimento del decalcificante attenersi alle norme vigenti.

• Tanica addolcitivo liquido (se presente)

Riempire la tanica dell'addolcitivo con nostri prodotti (in ogni caso non corrosivi) il dosaggio è regolato ad un valore medio, i Servizi di Assistenza possono adattare la regolazione alle condizioni locali.

> MANUTENZIONE

Visita il sito www.lavorservice.come scarica il piano manutenzioni programmate.

IMPORTANTE: Prima di effettuare qualsiasi manutenzione alla idropulitrice scaricare la pressione, togliere il collegamento elettrico e idrico.

CONTROLLO LIVELLO OLIO POMPA

Controllare periodicamente il livello dell'olio. Il

cambio dell'olio deve essere fatto inizialmente dopo 50 ore di lavoro, successivamente ogni 500 ore. Si consiglia olio SAE 20/30 - Capacità olio 0,7 Kg

CONTROLLO FILTRO ASPIRAZIONE ACQUA

Ispezionare e pulire periodicamente il filtro di aspirazione acqua (fig. 6) posto nel raccordo di entrata. É importante per evitare intasamenti e compromettere il buon funzionamento della pompa.

SOSTITUZIONE UGELLO LANCIA

Sostituire l'ugello qualora la pressione scenda al di sotto dei normali valori.

MOTORE ELETTRICO

Se vi è un'anomalia nel funzionamento del motore questo si arresta. Attendere 5-10 minuti prima di rimetterlo in marcia. Se l'anomalia persiste consultare il capitolo "INCONVENIENTI E RIMEDI". Se malgrado ciò non si riesce ad eliminare l'inconveniente sospenderne l'uso e rivolgersi ad un centro di Assistenza Autorizzato.

CAVO ELETTRICO

- ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/ elettricista specializzato autorizzati.

PULIZIA FILTRO GASOLIO

Controllare periodicamente il filtro gasolio (fig. 7) se deteriorato o troppo sporco sostituirlo.

> SCHEMA ELETTRICO

Vedere illustrazioni, pag. 6.

> SCHEMA IDRICO

Vedere illustrazioni, pag. 6.

> INCONVENIENTI E RIMEDI

Prima di qualsiasi intervento sulla macchina togliere l'alimentazione elettrica, idrica e scaricare la pressione. Operare sistematicamente per la ricerca dei guasti in base allo schema se-

guente; se malgrado ciò non si riesce ad eliminare l'inconveniente, si richieda l'intervento del

Servizio Assistenza Autorizzato.

Inconvenienti	Azionando l'interruttore di accensione la macchina non parte
Cause • Spina non bene inserita.• Fusibili del quadro di allacciamento bruciati.
Rimedi • Controllare accuratamente la spina ed il cavo elettrico.• Controllarli e sostituirli.

Inconvenienti	Il motore ronza ma non parte
Cause • Mancanza di una fase (per modelli trifase).• Tensione bassa.• Pompa alta pressione bloc-cata.
Rimedi • Rivolgersi ad un centro di assistenza autorizzato.• Rivolgersi ad un centro di assistenza autorizzato.• Rivolgersi ad un centro di assistenza autorizzato.

Inconvenienti	Il motore si arresta improv-visamente o dopo qualche istante
Cause •	L'interruttore salvamotore è intervenuto a causa della tensione di rete insufficiente.
Rimedi •	Controllare il valore della tensione di rete.Rivolgersi ad un centro di assistenza autorizzato.

Inconvenienti

A lancia aperta la pressione scende e sale

Cause • Ugello intasato o deformato.• Serpentina caldaia o lancia intasate dal calcare.

Rimedi • Pulirlo o sostituirlo.• Procedere alla disincrostazione.

Inconvenienti	Eccessive vibrazioni alla mandata
Cause • Valvole usurate o sporche.
Rimedi • Controllare e/o sostituire.

Inconvenienti	La pompa gira ma non raggiunge le pressioni prescritte
Cause • La	pompa aspira aria.Valvole usurate.Sede valvola di regolazione usurata.Ugello inadeguato o usu-rato.Guarnizioni usurate.
Rimedi •	Controllare i condotti d’a-spirazione e assicurarsi che siano ben stagni.Controllare e/o sostituire.Rivolgersi ad un centro di assistenza autorizzato.Rivolgersi ad un centro di assistenza autorizzato.

Inconvenienti	Oscillazioni irregolari di pressione
Cause •	Valvole di aspirazione e/o mandata usurate.Presenza di corpi estranei nelle valvole che ne pregiudicano il funzionamento.Aspirazione d'aria.Guarnizioni usurate.

Rimedi • Controllare e/o sostituire. Controllare e pulire le val-vole. Controllare i condotti di aspirazione. Controllare e/o sostituire le guarnizioni.

Inconvenienti	Calo di pressione
Cause • Ugello usurato. Valvole aspirazione e/o mandata rotte o esaurite. Corpi estranei nelle valvo-le che ne pregiudicano il funzionamento. Sede valvola di regolazio-ne usurata. Guarnizioni usurate.
Rimedi • Cambiare ugello. Controllare e/o sostituire le valvole. Controllare e pulire le val- vole. Controllare e/o sostituire la sede valvola di regolazione. Sostituire guarnizioni.

Inconvenienti Rumorosità

Cause • Aspirazione di aria.Molle valvola di aspirazione e/o mandata rotte o esaurite.Corpi estranei nelle valvole aspirazione mandata.Cuscinetti usurati.Temperature eccessive del liquido pompato.

Rimedi • Verificare che i condotti di aspirazione siano ben stagni.Sostituire le molle valvola.Controllare e pulire le valvole di aspirazione e mandata.Sostituire i cuscinetti.Diminuire la temperatura del liquido pompato.

Inconvenienti	Presenza di acqua nell'olio
Cause •	Anello di tenuta lato car-ter usurato.• Alta percentuale di umidi-tà nell'aria.• Guarnizioni completamen-te usurate.
Rimedi •	Controllare e/o sostituire anello di tenuta.• Cambiare l'olio con fre-quenze doppie rispetto a quelle prescritte.• Sostituire le guarnizioni.

Inconvenienti	Trafilamenti di acqua dagli scarichi fra carter e testata
Cause • Guarnizioni usurate.	Pistone usurato.O.R. tappo pistone usurato.
Rimedi • Sostituire le guarnizioni.	Sostituire il pistone.Sostituire O.R. tappo pi-stone.

Inconvenienti	Trafilamenti di olio dagli scarichi fra testata e carter
Cause • Anelli di tenuta lato carter usurati.
Rimedi • Sostituire anelli di tenuta.

Inconvenienti	Azionando l'interruttore bruciatore non si verifica l'accensione della caldaia
Cause • Mancanza gasolio.Filtro gasolio intasato.Pompa gasolio bloccata o bruciata.Termostato guasto.Scarica accensione insufficiente o totalmente assente.Elettrodi non a distanza corretta.Fusibile bruciato.
Rimedi • Verificare il livello nel serbatoio e controllare la pulizia del tubetto rigido di aspirazione.Sostituire il filtrino di linea.Sostituirla.Sostituirlo.Rivolgersi ad un centro di assistenza autorizzato.Controllare il loro posizionamento.Sostituirlo.

Inconvenienti	Acqua non sufficientemente calda
Cause	Scarso rendimento della caldaia.Serpentina caldaia intasa-ta dal calcare.
Rimedi • Pulire filtro ugello brucia-tore.Pulire il filtro gasolio.Verificare pressione pom-pa gasolio.Procedere alla disincrostazione.

Inconvenienti

Eccessivo fumo dal camino

Cause • Combustione non corretta.• Combustibile alterato con presenza di impurità o acqua.

Rimedi • Pulire il filtro gasolio.• Pulire la caldaia.• Svuotare il serbatoio e pulirlo accuratamente.• Pulire il filtro gasolio.

Inconvenienti Aspirazione detergente insufficiente

Cause • Detergente esaurito.• Iniettore incrostato.• Serpentina, tubo o lancia intasati.

Rimedi • Riempire la tanica con detergente.• Pulire.• Pulire o procedere alla disincrostazione.

> RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel presente manuale o rotture della macchina, si prega di interpellare un Servizio Assistenza Autorizzato per la relativa riparazione o per l'eventuale sostituzione di parti di ricambio originali. Utilizzare esclusivamente ricambi originali.

> PULIZIA CALDAIA

• ATTENZIONE: Per tutte le operazioni di manutenzione della caldaia, della pompa alta pressione e della macchina è necessario rivolgersi a personale professionalmente specializzato o ad un nostro centro di assistenza autorizzato.

La pulizia della caldaia deve essere eseguita periodicamente ogni 180 ÷ 200 ore di lavoro procedendo come sottoindicato:

Smontare la flangia porta ugello e porta elet-

trodi (testa bruciatore) (fig. 8).

Pulire con aria compressa il filtro ugello e controllare la posizione degli elettrodi (fig. 9).

Togliere il coperchio della caldaia, svitando i 3 dadi, pulire il deflettore (fig. 10).

Quindi sfilare il coperchio interno a mano (fig. 11).

Svitare i dadi di bloccaggio della serpentina (fig. 12) ed estrarre la serpentina stessa dalla caldaia.

Con la spazzola di ferro pulire la serpentina (fig. 13).

Aspirare i residui della caldaia (fig. 14). Rimontare il tutto eseguendo le operazioni in senso inverso.

N.B. Periodicamente il controllo totale e la regolazione della combustione deve essere eseguita, come prescrive la legge, da personale specializzato.

> CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alla normativa vigente (minimo 12 mesi). La garanzia decorre dalla data di acquisto. In caso di riparazione dell'idropulitrice o degli accessori nel periodo della garanzia, bisogna allegare una copia della ricevuta.

La garanzia vale solo se: - Si tratta di difetti del materiale o di fabbricazione. - Le istruzioni indicate nel presente manuale sono state seguite attentamente. - Le riparazioni sono state effettuate da riparatori autorizzati. - Siano stati utilizzati accessori originali. - L'idropulitrice non sia stata sottoposta a sovraccarichi quali urti, cadute o gelo. - È stata usata solo acqua pulita. - L'idropulitrice non sia stata oggetto di locazione o in altro modo sia stata oggetto dell'uso commerciale/professionale.

Sono esclusi dalla garanzia: - Le parti soggette a normale usura. - Il tubo ad alta pressione e

accessori optional. - I danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati od impropri, non conformi alle avvertenze riportate sul libretto di istruzioni. - La garanzia non contempla l'eventuale pulizia degli organi funzionanti.

Una riparazione da garanzia comprende la sostituzione di parti difettose, mentre sono esclusi la spedizione e l'imballaggio. È esclusa la sostituzione dell'apparecchio ed il prolungamento della garanzia a seguito di intervenuto guasto. Il costruttore declina qualsiasi responsabilità per eventuali danni a persone o cose, causati da cattiva installazione o imperfetto uso dell'apparecchio.

ATTENZIONE! Difetti quali ugelli otturati, macchine bloccate per residui di formazioni di calcare, accessori danneggiati (es. tubo piegato) e/o macchine che non presentano difetti NON SONO COPERTI DA GARANZIA.

> SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana.

Il simbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

SYMBOLS

CAUTION!

Livello pressione acustica

Livello di potenza acustica garantito
