MANUALE UTENTE X5 Pro NILOX

Manuale d'istruzioni

BICI A PEDALATA ASSISTITA NILOX X8 PRO

MODELLI:

NXEBX8PROBK

NXEBX8PROBKCE

NXEBX8PROGN

NXEBX8PROBL

Rev00 - 13.03.2025

Leggere e seguire tutte le istruzioni nel manuale dell'utente prima di utilizzare questo prodotto. Assicurarsi di comprendere e seguire le istruzioni di sicurezza e le avvertenze per ridurre il rischio di lesioni. L'utente è responsabile di tutte le conseguenze derivanti dall'uso scorretto della bici a pedalata assistita. Urti, cadute e perdita di controllo possono danneggiare persone e oggetti intorno all'utilizzatore. In ogni caso, anticipare la traiettoria e la velocità, rispettando il codice della strada e gli utenti della strada più vulnerabili. L'utilizzatore è responsabile di tutte le conseguenze causate da un utilizzo improprio del prodotto. Il proprietario della bici a pedalata assistita deve controllare e rispettare le leggi locali relative all'utilizzo del prodotto in merito all'uso del casco, limiti di velocità e aree percorribili. Il Distributore ed il Venditore non sono responsabili di alcun danno ad oggetti e/o persone causate da un utilizzo improprio del prodotto. L'obbligo di utilizzo del casco è subordinato alle leggi locali in materia. Questo prodotto non è un giocattolo. Non adatto a bambini di età inferiore ai 14 anni (controllare le leggi locali vigenti). È consigliata la supervisione di un adulto per gli utilizzatori di età inferiore ai 18 anni. Questo veicolo non può trasportare più di una persona per volta. Questo prodotto non è concepito per l'utilizzo da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza del prodotto, fino a quando non siano stati istruiti da una persona responsabile della loro sicurezza. Controllare sempre lo stato delle ruote e della batteria prima di utilizzare il prodotto. Tenere la batteria al di fuori della portata dei bambini. La pulizia e la manutenzione non può essere affidata a bambini senza adeguata supervisione. Tenere la plastica dell'imballaggio lontano dalla portata dei bambini per evitare il soffocamento. I bambini non devono giocare con questo prodotto. La pulizia e la manutenzione da parte dell'utente non può essere affidata a bambini senza adeguata supervisione. Spegnere il prodotto e scollegare l'apparecchio dalla rete elettrica prima di effettuare manutenzione o prima di rimuovere la batteria. Rimuovere la batteria dal veicolo prima di rottamarlo. Il prodotto deve essere spento e disconnesso dalla rete elettrica prima di rimuovere la batteria. La batteria deve essere smaltita nel rispetto delle leggi locali vigenti. Leggere attentamente il manuale di istruzioni prima dell'uso. Conservare per utilizzi futuri. Riporre il manuale in un luogo sicuro e trasferirlo ad eventuali nuovi proprietari. L'utilizzatore è responsabile di tutte le conseguenze causate da un utilizzo improprio del prodotto. Chi non rispetta il manuale d'istruzioni rischia di non controllare il prodotto e rischia di cadere con conseguenze anche gravi. Il Distributore ed il Venditore non sono responsabili di alcun danno ad oggetti e/o persone causate da un utilizzo improprio del prodotto. Il prodotto è progettato per il trasporto di una persona alla volta. Utilizzare il prodotto solo se in buone condizioni. Perdere il controllo del prodotto durante l'utilizzo può comportare gravi conseguenze all'utilizzatore e ad altre persone. Caricare completamente la batteria prima di utilizzare il prodotto. Il proprietario della bici a pedalata assistita deve controllare e rispettare le leggi locali relative all'utilizzo del prodotto, in merito all'uso del casco, limiti di velocità ed aree percorribili (controllare le leggi vigenti). Seguire le istruzioni di questo manuale per evitare problemi tecnici. La batteria è il cuore pulsante di questo prodotto. La batteria non deve essere completamente scaricata e deve essere interamente caricata prima di ogni utilizzo.

BICI A PEDALATA ASSISTITA NILOX

Gentile Cliente, La ringraziamo per aver scelto una bicicletta elettrica a pedalata assistita "NILOX", interamente progettata e assemblata in Italia seguendo lo standard internazionale di qualità EN15194:2018 e conforme alle direttive 2006/42/CE; 2014/30/UE; 2011/65/UE. Le biciclette a pedalata assistita (Electrically Power Assisted Cycle e, di seguito, anche "EPAC") sono escluse dalla Direttiva Europea 2013/168/UE, relativa all'omologazione dei veicoli a motore a due e tre ruote e sono conformi ai requisiti prescritti all'art 50 del Codice della strada. Tale definizione esclude la possibilità di mettere in funzione il motore elettrico indipendentemente dalla pedalata, tendenzialmente escludendo la possibilità di muoversi tramite l'attivazione di un acceleratore. Le caratteristiche funzionali richieste dalle normative italiane ed europee per le EPAC sono le seguenti.

• l'assistenza del motore elettrico dev'essere fornita solo quando il ciclista pedala nel senso di avanzamento del mezzo.
• l'assistenza si interrompe non appena il ciclista smette di pedalare nel senso di avanzamento.
  • secondo le norme di sicurezza, l'assistenza del motore si interrompe con l'azionamento dei freni.
• l'assistenza si riduce progressivamente ed alla fine si annulla quando il mezzo raggiunge la velocità massima di 25 km/h.

IMBALLAGGIO

Aprire l'imballo con attenzione per non danneggiare la bicicletta e rimuovere le protezioni. Nella scatola troverà, imballati in una busta di plastica, i pedali e il caricabatteria con il cavo di collegamento. Prima di gettare l'imballo assicurarsi che sia completamente vuoto e che tutte le parti della bicicletta siano presenti. È consigliato conservare l'imballo completo per un breve periodo di tempo. Smaltisca in modo corretto l'imballo presso gli appositi Centri di Raccolta Differenziata. La bicicletta ha in dotazione DUE chiavi per la rimozione della batteria. Le chiavi servono per sbloccare la batteria ed estrarla dall'alloggiamento e per accendere la bicicletta (vedere paragrafo dedicato). Si consiglia di tenerne una durante l'utilizzo della bicicletta e conservare l'altra in un posto sicuro.

CARATTERISTICHE TECNICHE

• Telaio in acciaio pieghevole con forcella ammortizzata.
• Pedalata Assistita da Motore Elettrico.
• Motore: posteriore 36V*250W.
- Batteria: 36V *13Ah (468Wh) al Litio.
- Velocità nominale: ca. 25 km/h.
- 5 livelli di assistenza alla pedalata.
• Autonomia: fino a 70 km.
• Carica Batteria: 100V-240V.
- Tempo di Ricarica: da 4 a 6,5 ore.
• Cicli di Ricarica della Batteria: ca. 700.
- Indicatore Carica della Batteria sul display.
• Leve freno in alluminio con cut-off system.
- Freni a disco meccanico.
- Corpo Batteria: asportabile con Serratura di Sicurezza.
- Capacità di Carico massima: 100 kg.
- Porta-pacco in acciaio.
- Manubrio regolabile e ripiegabile.
- Cambio: Shimano 6 velocità.
- Peso bicicletta: 35 Kg circa.
- Peso batteria: 3,5 Kg circa.

MANUALE D'USO E MANUTENZIONE

La bicicletta è definita dal Codice della Strada come veicolo, e come tale obbliga il ciclista al pieno rispetto delle norme che regolano la circolazione. ATTENZIONE AI POSSIBILI REQUISITI LEGISLATIVI NAZIONALI QUANDO SI CIRCOLA SULLE STRADE PUBBLICHE (per esempio illuminazione e

catarifrangenti). Prenda gradualmente confidenza con la Sua bicicletta, con il suo equipaggiamento e le sue dotazioni di sicurezza e si eserciti fino a quando non si è certi di poterla utilizzare correttamente. Conoscere bene le caratteristiche della vostra bicicletta ed osservare comuni regole di correttezza e buon senso potrà aiutarvi a sentirvi più sicuri durante il suo utilizzo. Non prestare il veicolo a chi non è in grado di manovrarlo. Il veicolo non deve essere utilizzato da persone minorenni. Pedalate con prudenza; prestate attenzione agli altri ciclisti ed agli automobilisti distratti. Pedalate senza superare i vostri limiti fisici. Indossare sempre il casco protettivo. Controllate periodicamente la meccanica della vostra bicicletta. È consigliabile ricaricare la batteria dopo ogni utilizzo. Se non viene ricaricata, la batteria potrebbe danneggiarsi. Se la bicicletta non viene utilizzata per lunghi periodi, caricare la batteria almeno una volta al mese. Prima di utilizzare la bicicletta a pedalata assistita accertarsi di operare in condizioni di assoluta sicurezza. Dadi, bulloni, bloccaggi e tutti i componenti meccanici e da fissare siano chiusi e non consumati e/o danneggiati. La posizione di guida sia confortevole, dedicando accuratamente del tempo nella regolazione dell'altezza della sella e del manubrio per assicurarsi una corretta posizione di guida. I freni siano efficacemente operativi. Le gomme siano gonfiate alla giusta pressione. I pedali siano avvitati correttamente alle pedivelle. La Sua bicicletta è stata progettata per un utilizzo su strada asfaltata e non asfaltata; non è adatta per il fuoristrada. In ogni caso, gli utilizzi estremi possono essere pericolosi e comportano l'esclusiva responsabilità dell'utilizzatore nel caso di eventuali incidenti e lesioni subite da lui o da terzi in tali occasioni. Il produttore declina ogni responsabilità per tali usi del prodotto. La Sua bicicletta è stata progettata per portare una persona per volta e per tollerare un peso complessivo di circa 100 Kg. Il produttore declina ogni responsabilità nel caso di incidenti dovuti all'uso contemporaneo della bicicletta da più di una persona, ovvero per sovraccarico o anche per bagagli non saldamente fissati ad idonei portapacchi. È vietato l'utilizzo di carrelli e/o rimorchi posteriori. Far controllare periodicamente la bicicletta a pedalata assistita per assicurare un funzionamento corretto. È responsabilità dell'utilizzatore assicurarsi che tutti i componenti garantiscano un funzionamento corretto della bicicletta. È importante mantenere l'impianto frenante sempre efficiente e pulito da impurità accumulate nell'utilizzo su strada. Si avvisa che l'utilizzatore si assume un rischio personale per infortuni, danni e/o perdite se si violano le suddette condizioni e la garanzia decadrà automaticamente. Gli usi difformi a quelli per cui l'EPAC è stata progettata, nonché ciascun intervento che modifichi il funzionamento della Sua EPAC, secondo quanto descritto, sono perseguibili e sanzionabili a norma di legge ed espongono al rischio di danni o lesioni. In nessun caso la ditta produttrice può essere ritenuta responsabile di incidenti o danni conseguenti ad usi non conformi dell'EPAC, o derivanti da modifiche o interventi apportati sulla stessa.

REGOLE PER LA CIRCOLAZIONE

Verificare che la batteria sia ben fissata nel proprio alloggiamento e bloccata con la chiave in dotazione. Verificare che i freni funzionino correttamente. Verificare che i dispositivi luminosi funzionino correttamente. Per Legge, la velocità della bicicletta durante l'uso assistito da motore elettrico non può superare i 25 km/h. In caso di guadi verificare che il livello dell'acqua non raggiunga l'altezza del motore elettrico. Non pedalare in caso di frenata. Evitare continue frenate e ripartenze per prolungare la durata della batteria. Pedalare in sicurezza. Indossare sempre un caschetto da ciclo conforme al regolamento (UE) 2016/425. Prestare attenzione alle norme di circolazione stradale. Aumentare la velocità della pedalata assistita in modo progressivo. Mantenere attiva la pedalata assistita su percorsi in salita o su strade sterrate per prolungare la durata della batteria e l'efficienza del motore. Prestare attenzione alla pressione degli pneumatici e alla circolazione lungo percorsi bagnati, scivolosi, sporchi e in ogni caso a scarsa aderenza; se si dovesse incorrere nei casi indicati, circolare lentamente o spingere la bicicletta. La capacità massima di carico (incluso l'utilizzatore) è di 100 Kg, non superare la portata. Alla fine dell'utilizzo della bicicletta elettrica. Spegnere tutti gli interruttori (prima spegnere il display e successivamente la batteria). Non lasciare la bicicletta esposta a umidità, pioggia o caldo eccessivo. Non sottoporre mai la bicicletta a lavaggi con acqua a getto continuo. Non coprire la bicicletta con coperture di plastica.

ATTENZIONE

Il motore elettrico della Bicicletta funziona per principio anche come generatore di corrente. Raccomandiamo di tenere ben presente quanto sopra e in caso di uso della Bicicletta in discesa, se la pendenza è marcata, rallentare l'andatura tenendo frenata la Bicicletta. Oltre ad una questione di sicurezza per il Conducente, si eviterà lo sviluppo di una tensione elevata capace di bruciare la centralina elettrica di comando.

Questa è una BICICLETTA a PEDALATA ASSISTITA. Ciò vuol dire che, anche se munita di motore elettrico, per funzionare è necessario che l'utente pedali come su una normale bicicletta. Il motore elettrico è di ausilio alla pedalata rendendola meno faticosa e aumentandone la velocità. La bicicletta può anche essere usata senza l'assistenza del motore. La velocità massima raggiungibile con la bicicletta a pedalata assistita è di 25 Km/h. Per attivare la pedalata assistita è necessario accendere la bicicletta tramite l'interruttore posto sulla batteria e successivamente premere il tasto ON/OFF sul display; si accenderanno gli indicatori luminosi sul display al manubrio ad indicare che la batteria è carica e la bici pronta all'uso. Man mano che si utilizza la bicicletta e la batteria perde carica le luci si spegneranno una per una. Iniziando a pedalare si attiva la centralina che permette al motore di intervenire sulla pedalata. Il cambio Shimano a 6 velocità in dotazione permette di regolare ulteriormente il rapporto di pedalata secondo le proprie esigenze. L'assistenza alla pedalata si interrompe in caso di frenata o se si smette di pedalare (per esempio in discesa). Per riattivarla è sufficiente riprendere a pedalare. Durante la frenata si prega di non pedalare. L'autonomia indicata è da intendersi con il normale utilizzo di una bicicletta con percorsi cittadini e/o di paese. In caso di salite ripide e/o trasporto di oggetti pesanti, l'autonomia potrebbe sensibilmente diminuire. Trattandosi, come già specificato, di una bicicletta non è prevista l'aggiunta di un acceleratore. L'eventuale decisione dell'utente di introdurre un acceleratore farà decadere immediatamente la garanzia della bicicletta, e ne farebbe cessare la natura di bicicletta. Quando guidi una bicicletta elettrica a pedalata assistita la tua velocità è sensibilmente superiore a quella di una "normale bicicletta". Presta maggiore attenzione e considera spazi di frenata adeguati.

LA BICICLETTA

La bicicletta è fornita aperta con la sella montata e il manubrio girato. I pedali sono da montare. La batteria non è collegata. Per inserirla e collegarla correttamente si faccia riferimento al paragrafo "posizionamento". Rimuovere le protezioni, dopodichè raddrizzare e regolare il manubrio.

• Alzare il tubo del manubrio e portarlo in posizione verticale.
  • Chiudere la leva di bloccaggio.
• Girare l'anello di sicurezza fino a bloccarlo nella leva.
• Per regolare l'altezza del manubrio agire sul bloccaggio rapido e alzare e/o abbassare la piega a "T".
• Per ripiegare il manubrio, sganciare l'anello di sicurezza e aprire la leva verso il basso; abbassare il manubrio alla destra del telaio verso il pedale facendo attenzione ai cavi dei freni e del cambio. Assicurarsi di chiudere bene tutti i bloccaggi prima di utilizzare la bicicletta.

MONTAGGIO DEI PEDALI

Avvitare i pedali alle pedivelle: il pedale DESTRO è contrassegnato, sul perno, da una lettera "R"; avvitare questo pedale in senso ORARIO sulla pedivella DESTRA (lato catena). Il pedale SINISTRO è contrassegnato, sul perno, da una lettera "L"; avvitare questo pedale in senso ANTIORARIO sulla pedivella SINISTRA. Avvitate inizialmente i pedali con le mani, poi stringere con la chiave fino a quando, senza forzare eccessivamente, si arriva a fine corsa. ATTENZIONE: seguire scrupolosamente le istruzioni per evitare di danneggiare la filettatura del pedale e/o della pedivella. In caso di percezione di una qualsiasi anomalia nel movimento del pedale durante l'utilizzo interrompere immediatamente la pedalata e far controllare la bicicletta da un meccanico competente.

REGOLAZIONE DELLA SELLA

La corretta regolazione della sella è importante per la posizione del corpo durante la pedalata e permette di ottenere le migliori prestazioni con una minore sollecitazione delle articolazioni. Prima dell'utilizzo provare la bicicletta e regolare l'altezza e l'angolazione della sella. L'altezza della sella va regolata in base alla lunghezza delle gambe. L'altezza è corretta se, da seduti, si raggiunge il pedale posto nella posizione più bassa con il tallone. La gamba deve essere completamente diritta. Regolare l'altezza secondo queste indicazioni. Nella regolazione in altezza, rispettare in ogni caso il segnale (tacca) di STOP presente sul cannotto reggisella. LA TACCA DEVE ESSERE SEMPRE INSERITA NEL

TUBO DEL TELAIO. Nel caso in cui desideriate tenere la sella non completamente orizzontale ma con il "naso" leggermente sollevato, si deve allentare il bloccaggio posto sotto la sella e regolare l'angolazione. Serrare nuovamente il bloccaggio per non far muovere la sella. Cambiamenti nella posizione della sella, anche se piccoli possono incidere sul comfort durante la pedalata. Si consiglia, ogni volta che si vuole apportare una regolazione di effettuare un solo cambio per volta e in maniera progressiva fino a trovare la posizione più comoda e corretta. Assicurarsi che i dadi del morsetto che regolano la posizione della sella siano ben bloccati. La bicicletta è dotata di blocco cannotto sella a bloccaggio rapido; per regolare la sella aprire il bloccaggio, alzare o abbassare il cannotto all'altezza desiderata assicurandosi che il limite di stop non sia visibile, serrare il meccanismo di aggancio rapido e assicurarsi che la leva sia ben stretta.

REGOLAZIONE DEI FRENI

La bicicletta è provvista di freni modello A DISCO MECCANICO. Le pastiglie dei freni a disco necessitano di una minima usura prima di raggiungere la frenata ottimale. Inoltre, i dischi si surriscaldano quando sono in azione, non toccarli dopo essersi appena fermati. In caso di rottura di uno dei due impianti frenanti, provvedere immediatamente alla riparazione, in quanto un solo freno non è sufficiente a garantire una frenata sicura. Si raccomanda un accurato controllo ai pattini, alle guaine e ai cavi di tensione e alla loro lubrificazione, se notate spirali sfilacciate o allungate, estremità ricurve, ruggine o usura sostituire tempestivamente le parti danneggiate. Per la sostituzione dei pattini allentare il bullone di ritegno fino alla rimozione del pattino e procedere alla sostituzione. Controllare che i pattini freno siano saldamente fissati (serraggio 5/8 Nm). Se possibile fate eseguire queste operazioni a personale qualificato.

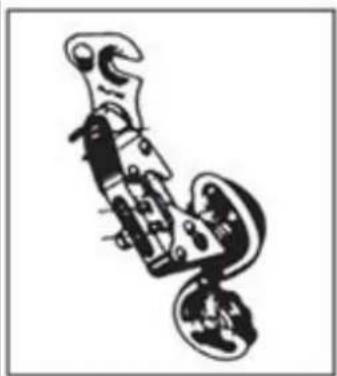

REGOLAZIONE DEL CAMBIO

Se la catena ha difficoltà a salire sulla corona posteriore grande (comando cambio al manubrio girato al massimo) bisogna svitare leggermente la vite B evitando che la catena vada oltre l'ultima corona. Se la catena scende con difficoltà sulla corona posteriore piccola, svitare leggermente la vite A per allineare il gruppo deragliatore sulla corona piccola. In caso di dubbi o di percezione di una qualsiasi anomalia durante l'utilizzo far controllare la bicicletta da un meccanico competente.

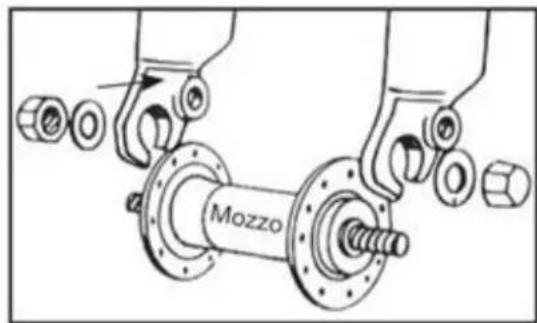

MONTAGGIO RUOTA CON MOZZO SENZA BLOCCAGGIO A SGANCIO RAPIDO

Inserire il mozzo della ruota anteriore nella forcella; inserire le due ranelle con dente anticaduta, una per lato, facendo attenzione che il dente si inserisca nel foro apposito sulla forcella. Inserire e stringere i due dadi facendo attenzione che la ruota sia nel centro della forcella. ATTENZIONE: prima di utilizzare la bicicletta verificare sempre che la ruota sia bloccata correttamente alla forcella anteriore e ai forcellini posteriori del telaio. In caso di dubbi o di percezione di una qualsiasi anomalia durante l'utilizzo far controllare la bicicletta da un meccanico competente.

LUCE ANTERIORE E POSTERIORE

La bicicletta è dotata di impianto luce anteriore e posteriore a batteria. Sia il fanale anteriore sia il fanale posteriore si accendono direttamente premendo gli interruttori sul fanale.

COME UTILIZZARE LA BICICLETTA

Questa bicicletta elettrica è fornita di un “sistema di pedalata assistita”, composto da un motore, una batteria e un sensore della pedalata. È importante sapere che quando il sistema è acceso il motore si impegna a fornire energia solo mentre si sta pedalando. Nel momento in cui si smette di pedalare, il motore si disinserisce e l'assistenza elettrica alla pedalata viene a mancare. In tutte le biciclette a pedalata assistita, inoltre, il motore si disinserisce e l'assistenza elettrica si ferma quando si raggiunge la velocità massima consentita per le biciclette elettriche di 25 Km/h. Nel momento in cui la velocità scenda al di sotto di tale valore, l'assistenza elettrica riparte fino a quando non si smetta di pedalare. Anche in caso di utilizzo dei freni, l'assistenza elettrica si ferma.

ACCENDERE LA BICICLETTA

Assicurarsi che la chiave della batteria sia in posizione "ON". Accendere la bicicletta premendo il tasto "ON/OFF" sul display. Iniziare a pedalare per attivare la pedalata assistita. Si consiglia di iniziare lentamente ed incrementare la velocità di pedalata in modo graduale. il motore entra in funzione solo pedalando; smettendo di pedalare, oppure frenando, il motore si arresta.

SPEGNERE LA BICICLETTA

Spegnere la bicicletta premendo il tasto premendo il tasto "ON/OFF" sul display. Portare la chiave della batteria in posizione "OFF". Assicurarsi, quando non viene utilizzata, che la bicicletta sia spenta. È consigliato staccare la batteria.

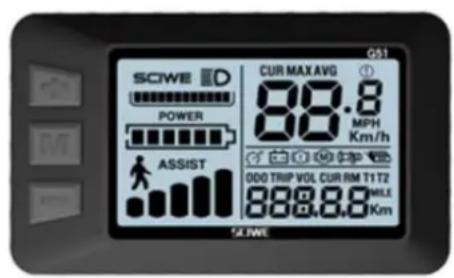

DISPLAY (II display potrebbe differire a seconda dell'allestimento scelto).

MODELLO G51

1 2 3 4 5 6 POWER ABBIT CUR MAXING MPV Km/h ODO TRIP YOL. CUR RM TY T2 MILE 0cm

G51 SCWE D POWER ASSIST CUR MAX AVG 88.8 MPH Km/h 000 TRIP VOL CUR RM T1 T2 888.8.8 MILE Km SCWE

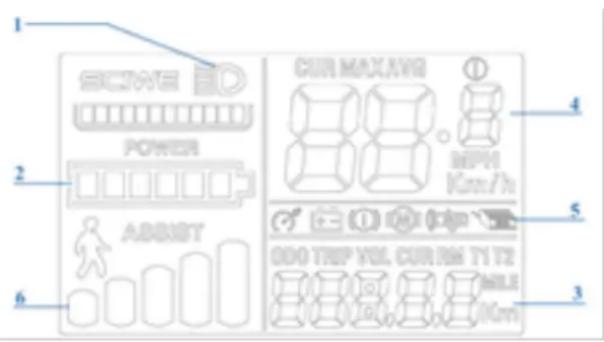

La bicicletta è dotata di cinque livelli di assistenza alla pedalata, selezionabili sul display. Con il display si accende la bicicletta, si regola l'assistenza alla pedalata e si visualizzano le seguenti informazioni:

1. Comando luci (ove previsto dall'allestimento della bicicletta).
2. La quantità di carica residua della batteria.
3. La distanza percorsa (TRIP) la distanza totale percorsa (ODO) Il tempo di utilizzo (TM).

4. La velocità di crociera (SPEED) la velocità media (AVG) la velocità massima raggiunta (MAX).

5. I codici di errore (REE).

6. Il livello di assistenza selezionato o l'attivazione della funzione "WALK_PARTENZA AGEVOLATA".

Accendendo il motore tramite il pulsante "M" si attiva il sistema di assistenza alla pedalata. Il livello di assistenza è preimpostato su "1". Per modificarlo: iniziare a pedalare e stabilizzare la velocità; premere i tasti "+ o - " sul display per regolare l'assistenza al livello desiderato ( da 1 a 5). Funzione "WALK_PARTENZA AGEVOLATA": Permette di portare la bicicletta a mano nelle isole pedonali alleggerendo il peso da spingere. Il motore attiva una funzione automatica per una velocità di crociera di massimo 6 km/h.

• Pulsante di accensione "M" _ ACCENDE E SPEGNE LA BICICLETTA (il display si spegnerà automaticamente dopo qualche minuto di inattività).
• Pulsanti “+ e -” SELEZIONA L'ASSISTENZA ALLA PEDALATA.
• Durante la pedalata premere il pulsante "M" per accedere alle informazioni nell'area "3".
• Per attivare la funzione "WALK_PARTENZA AGEVOLATA" premere a lungo il pulsante "-". La bicicletta deve essere ferma e accompagnata a mano. L'icona sul display indica che la funzione è attiva.

INDICAZIONE CARICA DELLA BATTERIA SUL DISPLAY

Quando si accende il motore della bicicletta e si inizia a pedalare sollecitando il motore l'icona ("2") sul display indica la carica istantanea misurata e non l'effettiva disponibilità di carica. In caso di percorsi in salita, quando il motore è più sollecitato, l'indicatore potrebbe mostrare una carica residua ridotta (diminuisce il numero di tacche sul display). Quando il motore è fermo, in caso di fermata o di avanzamento per inerzia (per esempio in discesa) l'indicatore potrebbe mostrare una carica disponibile maggiore. Il momento migliore, quindi, per realizzare la quantità di carica residua è al raggiungimento di una velocità costante e su un percorso piano e rettilineo dopo aver stabilizzato il lavoro della batteria.

AUTONOMIA

L'autonomia di percorrenza della bicicletta con l'ausilio della pedalata assistita può variare in funzione delle diverse condizioni di utilizzo e dei diversi pesi da trasportare. È stimata in circa 40-70 km (a seconda dell'allestimento scelto) ed è da intendersi con il normale utilizzo di una bicicletta con assistenza alla pedalata media su percorsi urbani prevalentemente pianeggianti. Tuttavia, il motore elettrico assorbirà maggior potenza in caso di salite ripide, trasporto di oggetti pesanti, marcia controvento nonché fermate e riprese di marcia ripetitive riducendo pertanto sensibilmente le distanze percorribili normalmente.

CODICI DI ERRORE

2: problema ai freni.
3: problema al sensore.
4: problema alla funzione WALK_PARTENZA AGEVOLATA".
5: errore nell'indicazione della velocità.
6: batteria scarica.
7: problema al motore.
9: problema alla centralina.
10: errore di comunicazione.
11: errore di comunicazione.

BATTERIA AL LITIO

A fine di ogni utilizzo della bicicletta o se la batteria è scarica provvedere alla ricarica della batteria.

• Dopo un uso prolungato la capacità della batteria decrescerà lentamente.
  • Non lasciare la batteria scarica per lungo tempo (max. 10gg).

• In caso di fermo prolungato della bicicletta, caricare la batteria almeno una volta al mese per non comprometterne il funzionamento.
  • La batteria deve essere tenuta fuori dalla portata dei bambini.

• Il contenitore barrato segnala che le batterie non possono essere smaltite nei rifiuti urbani, né abbandonati nell'ambiente. Le batterie sono soggette a raccolta speciale e devono pertanto essere conferite negli appositi Centri di Raccolta Differenziata.

• Il calore eccessivo danneggia le batterie; pertanto evitare esposizioni al sole.
• Evitare che le batterie subiscano colpi.
  • OFF: bicicletta spenta.
  • ON: bicicletta accesa e funzionante; si può accendere il display.
• PUSH: premere per posizionare poi la chiave su UNLOCK.
• UNLOCK: sblocca la batteria e permette di estrarla dalla sua sede.

RIMUOVERE LA BATTERIA

• Assicurarsi che la bicicletta sia ben ferma sul cavalletto.
• Togliere completamente il cannotto sella.
  • Girare la chiave su "push" e spingerla all'interno della serratura.
• Contemporaneamente girare la chiave su "UNLOCK" per sbloccare la batteria.
• Tirare la batteria verso l'alto per rimuoverla.

POSIZIONARE LA BATTERIA

• Assicurarsi che la bicicletta sia ben ferma sul cavalletto.
  • Inserire la batteria nella sua sede e spingerla bene verso il basso.
  • Girare la chiave su OFF oppure su ON se si vuole utilizzare la bicicletta.
  • Inserire il cannotto sella e assicurarsi di bloccarlo correttamente.

VISUALIZZAZIONE STATO DI CARICA BATTERIA

E' possibile visualizzare la carica residua della batteria premendo il tasto dedicato sulla batteria.

TEMPI DI RICARICA DELLA BATTERIA

La batteria è fornita parzialmente carica. Caricare completamente la batteria prima del primo utilizzo. Per la ricarica completa della batteria al litio sono normalmente necessarie 6,5 ore.

Non lasciare mai la batteria in carica per interi giorni o intere notti superando il tempo massimo di 6 ore. La batteria potrebbe danneggiarsi. Quando la bicicletta viene accesa, tramite l'interruttore è possibile verificare lo stato di carica residua premendo il pulsante accanto agli indicatori. I led si illuminano come segue.

• 4 led accesi: 100% carica residua.
• 3 led accesi: 70 % carica residua.
• 2 led accesi: 40% carica residua.
- 1 led (rosso) acceso: fino al 15% di carica residua (è necessario ricaricare la batteria al più presto).

CARICA DELLA BATTERIA

A fine di ogni utilizzo della bicicletta è opportuno ricaricare sempre la batteria. Mantenere la batteria sempre carica ne allunga la durata. È necessario utilizzare il carica batteria in dotazione e osservare le indicazioni riportare sullo stesso. Non utilizzare altri carica batterie che non siano approvati dal produttore e/o distributore. Potrebbero causare danni alla batteria e limitarne la durata. Utilizzando accessori personali e non in dotazione alla bicicletta, la garanzia di legge decadrà automaticamente. La batteria può essere caricata sia lasciandola sulla bicicletta sia togliendola. Prima di caricare la batteria leggere bene le seguenti istruzioni e seguirle durante il processo.

• Utilizzare solo il carica batteria in dotazione.
- Tenere sia il carica batteria sia la batteria lontano dai bambini e dagli animali domestici.
- L'operazione di carica deve essere effettuata in un luogo spazioso, fresco ed asciutto; lontano da fonti di calore dirette e dall'umidità.

• Se l'operazione di carica avviene con la batteria alloggiata nella bicicletta, assicurarsi che la stessa sia ben ferma e stabile sul cavalletto e spenta.
• Durante la carica è normale che il carica-batteria si riscaldi.
  • Non coprire il carica batteria.
• Mantenere le spine e gli spinotti del carica batteria e della batteria sempre ben puliti ed asciutti.
  • Non bagnare il carica batteria.
  • Non utilizzare il carica batteria e/o la batteria se dovessero risultare danneggiati.
• Connettere sempre prima il carica batteria alla batteria e poi alla presa di corrente.
  • Non effettuare il processo di carica sotto i raggi diretti del sole.
  • Non utilizzare il carica batteria per altri scopi o per altri dispositivi.
• Cali di tensione durante i cicli di ricarica potrebbero danneggiare la batteria.
• Connettere sempre prima il carica batteria alla batteria e poi alla presa di corrente.
• Rimuovere sempre il caricabatteria dalla batteria dopo aver eseguito la ricarica.

COME RICARICARE LA BATTERIA

La batteria può essere caricata sia lasciandola sulla bicicletta, sia togliendola.

• Posizionare la batteria vicino ad una presa di corrente.
• Girare in senso orario o antiorario il dischetto sulla parte laterale della batteria
  • Collegare il carica-batteria.
• Appoggiare il carica batteria a terra o su una superficie piana e non scivolosa e collegarlo alla corrente elettrica.
  • Collegare il carica-batteria alla corrente.
• Sul carica-batteria c'è un indicatore a led. Il led è rosso quando la batteria è collegata alla corrente ed è in fase di carica.
• A carica completa la spia dello stato di carica diventerà verde.
• Scollegare il carica-batteria dalla corrente, quindi rimuovere lo spinotto dalla batteria.
• Se precedentemente estratta, rialloggiare la batteria nella propria sede nella bicicletta.

MANUTENZIONE DEL CARICA-BATTERIE

• Quando la carica della batteria è finita, staccare prima il cavo dalla presa di corrente 220V e successivamente il cavo di alimentazione della batteria.
• Conservare il carica batterie in ambiente asciutto e pulito.
• Il carica batteria non richiede alcuna manutenzione. È vietata qualunque apertura o manomissione.
  • In caso di guasti, rivolgersi al Centro Assistenza.
• Se il cavo è danneggiato la sostituzione deve essere fatta da un Centro Assistenza.
• Se la temperatura del carica batteria dovesse alzarsi troppo (oltre 65°C), si avvertirà un odore sgradevole: interrompere immediatamente la carica e contattare il Centro Assistenza.

Anche se correttamente mantenuta, la batteria ricaricabile non è eterna. Ogni volta che la batteria viene scaricata e ricaricata la sua capacità diminuisce di una piccolissima percentuale. È possibile prolungare la vita della batteria seguendo attentamente le istruzioni fornite per la carica. La batteria al litio non ha "memoria". Scaricare e ricaricare parzialmente la batteria non influisce né sulle performance né sulla durata. È possibile, quindi, ricaricare la batteria anche se non è completamente scarica. Se la bicicletta non dovesse venire utilizzata per un lungo periodo, mantenere comunque la batteria ricaricata almeno una volta al mese, lasciandola in carica per circa 4 ore. Non badare, in questo caso, alle luci del carica batteria. Quando la batteria è completamente scarica va immediatamente ricaricata. Non lasciare la batteria scarica inutilizzata ma provvedere subito ad un ciclo di ricarica. Si provveda, in questo caso, ad un ciclo di ricarica più lungo, di circa 6 ore per permettere la completa attivazione della batteria. Una o due volte l'anno è consigliato utilizzare la bicicletta fino a scaricare completamente la batteria. Successivamente caricarla completamente. Questo processo ha un effetto benefico sulla durata della batteria.

MANUTENZIONE E PULIZIA

I progressi tecnologici hanno reso la E-Bike e le sue componenti più complessi rispetto al passato e il ritmo di innovazione è in aumento. Con questa continua evoluzione si rende fondamentale, per qualsiasi riparazione e/o manutenzione meccanica e/o elettrica, rivolgersi ad un centro assistenza autorizzato. Per interventi di ordinaria manutenzione e pulizia si seguano le seguenti indicazioni.

SERRAGGIO DI BULLONI E DADI

Durante l'uso, a causa delle vibrazioni, alcune viti possono allentarsi. Vi consigliamo di controllare periodicamente il serraggio delle viti. Sostituite immediatamente qualsiasi parte danneggiata o persa. Quella che segue è una tabella di serraggio da applicare per il montaggio di diverse tipologie di componenti. Per ogni componente è riportato l'intervallo "minimo-massimo" a cui generalmente vano stretti quei componenti. La tabella è puramente indicativa, perché ripetiamo che a incidere sul preciso grado da applicare sulle varie viti concorrono numerose variabili, come il materiale utilizzato per la vite e/o per il tipo di filettatura, le sezioni e gli spessori del materiale su cui si agisce e naturalmente il materiale delle parti da interfacciare. Le coppie di serraggio sono espresse in Newton-metro; ricordiamo che per effettuare correttamente tale operazione è necessaria una chiave dinamometrica, che stacca quando si raggiunge la coppia desiderata.

• Dado mozzo anteriore: 20 - 27 Nm.
• Dado mozzo posteriore: 27 - 33 Nm.
• Morsetto sella:7 -22 Nm.
• Freno sul telaio: 10 Nm.
• Pattino freno: 8 Nm.
• Cavo del freno: 5 Nm.
• Cavo del cambio: 5 – 6 Nm.
• Bullone tubo reggisella: 10 - 14 Nm.
• Bullone expander manubrio: 18 - 20 Nm.
• Cambio sul forcellino: 12 – 15 Nm.
• Bullone deragliatore anteriore: 5 - 7 Nm.
• Bullone pinza freno a disco: 6 - 8 Nm.
- Attacco manubrio su forcella: 5 - 8 Nm.
- Attacco manubrio su piega: 5 - 8 Nm.
• Comandi sulla piega manubrio: 10 Nm.
• Guarnitura movimento centrale: 32 – 50 Nm.
• Calotte movimento bsa: 70 Nm.
• Pedali: 34 - 40 Nm.

PERIODO DI RODAGGIO

La tua bicicletta sarà più efficiente e resterà a lungo in condizioni ottimali con un periodo di rodaggio prima dell'utilizzo continuativo ed intensivo. I cavi dei freni o del cambio, i raggi e altri parti meccaniche possono allentarsi nel primissimo periodo di utilizzo e potrebbe essere necessario un passaggio al centro di assistenza per la regolazione definitiva. Suggeriamo. dopo 30/35 ore di utilizzo e comunque dopo i primi 30 giorni, di far comunque controllare la bicicletta elettrica in un centro assistenza. In ogni caso, per qualsiasi problema o dubbio che non potete risolvere da soli rivolgersi sempre al centro assistenza tecnica specializzato e non utilizzare la bicicletta in caso di anomalie reali o presunte. È opportuno, prima di ogni utilizzo fare un controllo della meccanica. Dopo ogni giro lungo o difficile su terreni sterrati, in caso di esposizione all'acqua o alla sabbia e comunque ogni 150 Km, procedere come segue.

• Pulire la bicicletta.
• Lubrificare la catena, la ruota libera, il cambio rimuovendo, poi, l'olio in eccesso. Potete chiedere consiglio al vostro tecnico di fiducia sui migliori lubrificanti in commercio e la frequenza di manutenzione.
• Tirare il freno anteriore e muovere la bicicletta avanti e indietro e assicurarsi che tutto sia in ordine. Se doveste sentire un rumore sordo ad ogni movimento è probabile che ci siano problemi allo sterzo: contattare il centro assistenza.

- Sollevare la ruota anteriore da terra e girarla a destra e sinistra e assicurarsi che la sterzata sia morbida. Se la sterzata risulta rigida è probabile che ci siano problemi allo sterzo: contattare il centro assistenza.

- Assicurarsi che dadi, bulloni, bloccaggi e tutti i componenti meccanici e da fissare siano chiusi e non consumati e/o danneggiati.

La bicicletta e i suoi componenti meccanici sono soggetti ad usura. I materiali dei quali sono composti hanno cicli di vita diversi. Si raccomanda di controllare periodicamente, o almeno una volta l'anno, la bicicletta per valutarne il corretto funzionamento e lo stato di usura dei componenti, ed eventualmente procedere alla sostituzione dei componenti usurati/malfunzionanti, se necessario.

GOMMA SGONFIA

Non utilizzare la bicicletta in caso di pneumatico forato o parzialmente sgonfio. Portare la bici a mano. In caso di foratura di uno pneumatico, sganciare la ruota dal mozzo per rimuoverla e sgonfiare la gomma. Rimuovere lo pneumatico aiutandosi eventualmente con una leva per pneumatici per estrarlo dal cerchio. Estrarre la camera d'aria forata e sostituirla. Gonfiare leggermente la camera e riposizionare lo pneumatico sul cerchio, sopra la camera. Fare attenzione a non pizzicare la nuova camera d'aria tra il cerchio e lo pneumatico. Girare la ruota per assicurarsi che tutto lo pneumatico sia posizionato correttamente sul cerchio e che la camera sia completamente al suo interno. Gonfiare lentamente alla pressione raccomandata, controllando la posizione dello pneumatico sul cerchio. Riposizionare la ruota. In caso di difficoltà, rivolgetevi al centro assistenza che provvederà alla sostituzione. Si consiglia per questa operazione di utilizzare esclusivamente una leva per pneumatici. In caso contrario, utilizzando un cacciavite o un qualsiasi altro strumento, si rischia di forare la camera d'aria.

PULIZIA DELLA BICICLETTA

Spolverare il telaio con un panno morbido, rimuovere lo sporco con un panno umido e detergente non abrasivo. Non utilizzare pulitrici ad alta pressione. Asciugare con cura tutte le parti e, periodicamente, applicare cera per auto. Pulire la parti in plastica e gli pneumatici con acqua e sapone, asciugare con cura. Se utilizzata durante giornate umide o piovose, asciugare con cura la bicicletta prima di parcheggiarla. Non lasciare la bicicletta esposta ad umidità, pioggia, sole diretto. Se non fosse possibile portarla al riparo, coprirla con un telo scuro impermeabile. La salsedine è altamente corrosiva. Se si abita o si utilizza la bicicletta in zone costiere, è consigliato lavare molto spesso la bicicletta per rimuovere il sale, asciugare sempre con cura e applicare un antiruggine sulle parti non verniciate. Ingrassare periodicamente il movimento centrale, la ruota libera, la catena e le altre parti che lo necessitano. Controllare periodicamente viti, dadi, bulloni, bloccaggi per assicurarsi che siano ben stretti.

CONSERVAZIONE DELLA BICICLETTA

Tenere la bicicletta in un luogo asciutto e coperto evitando la diretta esposizione a sole, intemperie e salsedine. Se prevede di non utilizzare la bicicletta per un lungo periodo, prima di parcheggiarla provvedete ad una pulizia completa e accurata. Sgonfiare a metà gli pneumatici e se possibile appendere la bicicletta e coprirla con un telo preferibilmente in cotone. Non utilizzare teli in plastica. Ricaricare la batteria e mantenerla ricaricata una volta ogni due mesi per evitare che si scarichi completamente. Assicurarsi che il carica-batteria non sia collegato né alla corrente né alla bicicletta. La temperatura di conservazione consigliata per la batteria al litio è tra 0°-25°. Evitare di riporre la batteria in luoghi troppo freddi o troppo caldi. Non esporre la batteria a fonti di calore (+35/40°) per lunghi periodi di tempo. Non lasciare la batteria con accumuli di condensa che potrebbero danneggiare, causare corto circuito o corrodere la batteria.

GARANZIA

La garanzia fornita è di due anni dalla data di acquisto ad eccezione delle parti soggette ad usura. La garanzia non copre le parti normalmente soggette ad usura, danni causati da urti, cattiva cura, smontaggi o manomissioni di pezzi eseguiti arbitrariamente dall'Utente, mancato rispetto delle istruzioni riportate sul libretto per quanto alla manutenzione e alla riparazione del mezzo. Eventuali

problemi alle parti in garanzia devono essere sottoposti esclusivamente al Rivenditore e il veicolo deve essere accompagnato dalla propria garanzia. Ricordiamo che è da considerarsi bicicletta elettrica unicamente quella a pedalata assistita. Qualsiasi manomissione o modifica al prodotto farà decadere immediatamente la garanzia del mezzo oltre a farne cessare le prerogative di bicicletta e ridurre notevolmente l'autonomia della batteria. La garanzia della bicicletta non copre i danni alla verniciatura, la ruggine, la corrosione o furto. È fornita una garanzia di 12 mesi per la batteria della bicicletta, subordinata al corretto utilizzo e alla corretta manutenzione indicata nel manuale. La garanzia non verrà riconosciuta se le batterie saranno ritenute esauste, a fine ciclo e/o non correttamente caricate. La richiesta di garanzia sarà valutata dal produttore.

Alla fine del suo ciclo di vita, questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il suo smaltimento deve avvenire separatamente, in base alle leggi e ai regolamenti locali sul riciclaggio. Per maggiori informazioni sui sistemi per la raccolta separata dei rifiuti di apparecchiature elettriche ed elettroniche, contattare l'autorità municipale locale. In questo caso, si procederà allo smaltimento inoffensivo per l'ambiente di questo prodotto in un impianto di riciclaggio autorizzato e i suoi componenti verranno recuperati, riciclati e riutilizzati nel modo più efficiente possibile in conformità ai requisiti della direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (2002/96/CE) del 27 gennaio 2003. In conformità alla regolamentazione in materia ambientale, è obbligatorio avvalersi dei sistemi di raccolta separata per i rifiuti di apparecchiature elettriche ed elettroniche. Note: i rifiuti di apparecchiature elettriche possono contenere sostanze pericolose che, in caso di smaltimento non adeguato, possono essere dannosi sull'ambiente e sulla salute umana. È pertanto indispensabile procedere ad uno smaltimento specifico dei rifiuti di apparecchiature elettriche ed elettroniche. Il simbolo barrato del contenitore mobile per la spazzatura (riportato qui sotto) viene apposto su tutti gli apparecchi elettrici ed elettronici immessi sul mercato. Il simbolo indica che, alla fine del loro ciclo di vita, questi prodotti devono essere smaltiti separatamente dagli altri rifiuti, al fine di assicurare il loro completo recupero e uno smaltimento inoffensivo per l'ambiente.

NOTA

La Società si riserva il diritto di apportare modifiche sia al testo sia ai prodotti senza alcun preavviso. La rappresentazione grafica dei prodotti (immagini e descrizioni) è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

ASSISTENZA

Rivolgersi al proprio Rivenditore o selezionare la voce "Assistenza Prodotti" all'interno del Sito Nilox.

ATTUAZIONE DELLA DIRETTIVA 2006/66/UE

Il prodotto funziona con batterie che rientrano nella direttiva europea 2006/66/CE e che non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenze negative per l'ambiente e la salute. La batteria è da smaltire al termine della vita utile del prodotto. I centri di recupero e riciclaggio possono eseguire lo smontaggio del prodotto e la rimozione della batteria.

CORRETTO SMALTIMENTO DELLA BATTERIA

Ai sensi del Decreto Legislativo n. 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure uno a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. 49 del 14 Marzo 2014.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che il prodotto descritto è conforme alla direttiva EMC 2014/30/EU; Direttiva LVD; Direttiva DM; Direttiva RoHS. Le immagini presenti in questo manuale sono puramente a scopo illustrativo. L'Azienda declina ogni responsabilità per l'utilizzo improprio del prodotto. L'Azienda si riserva il diritto di effettuare modifiche nella tecnologia, nelle attrezzature e nel manuale d'uso senza preavviso.

MADE IN CHINA

Esprinet S.p.A. Via Energy Park 20 – 20871 Vimercate (MB) - Italia www.nilox.com

Per info scrivere a: [e-mail]

CONSERVAZIONE DELLA BICICLETTA
