MANUALE UTENTE PAR-MINI-STR IBIZA SOUND
IT - Manuale di istruzioni - p. 34
MANUALE DI ISTRUZIONI
SPIEGAZIONE DEI SIMBOLI SULLA SERIGRAFIA
Il triangolo contenente il simbolo di un fulmine viene utilizzato per indicare ogni volta che la tua salute è a rischio (a causa di folgorazione, ad esempio).
⚠️ Un punto esclamativo in un triangolo indica rischi nella manipolazione o nel funzionamento dell'apparecchio.
CE L'unità è conforme agli standard CE
Solo per uso interno
☐ Classe di protezione II. Non richiede collegamento a terra
Distanza minima tra l'apparecchio e altri oggetti
Non fissare il raggio di luce

ATTENZIONE NON APRIRE L'ALLOGGIAMENTO PERICOLO DI SCOSSE ELETTRICHE

IMPORTANTI ISTRUZIONI DI SICUREZZA E AVVERTENZE DI PERICOLO
- Leggere attentamente queste istruzioni, che includono importanti informazioni sull'installazione, l'uso e la manutenzione di questo prodotto.
- Conservare questa guida per l'utente per riferimento futuro. Se vendi l'unità a un altro utente, assicurati che riceva anche questo libretto di istruzioni.
• Assicurarsi sempre di essere collegati alla corretta tensione e che la tensione di linea alla quale ci si sta collegando non sia superiore a quella indicata sull'etichetta o sul pannello posteriore dell'apparecchiatura. - Questo prodotto è inteso solo per uso interno!
- Per prevenire il rischio di incendi o scosse elettriche, non esporre l'apparecchiatura a pioggia o umidità. Assicurarsi che non vi siano materiali infiammabili vicino all'unità durante il funzionamento.
- L'unità deve essere installata in un luogo con adeguata ventilazione, ad almeno 50 cm dalle superfici adiacenti. Assicurarsi che nessuna fessura di ventilazione sia ostruita.
- Scollegare sempre dalla fonte di alimentazione prima di eseguire la manutenzione.
- Fissare il dispositivo al dispositivo di fissaggio utilizzando una catena di sicurezza. Non trasportare mai l'apparecchio esclusivamente dalla sua testa. Usa le sue maniglie per il trasporto.
- La temperatura ambiente massima (Ta) è di 40 ° C. Non azionare l'apparecchiatura a temperature superiori a questa.
- In caso di gravi problemi di funzionamento, interrompere immediatamente l'utilizzo dell'unità. Non tentare mai di riparare l'unità da soli. Le riparazioni eseguite da persone non qualificate possono causare danni o malfunzionamenti. Contattare il centro di assistenza tecnica autorizzato più vicino. Utilizzare sempre lo stesso tipo di ricambi.
• Non collegare il dispositivo a un dimmer pack.
• Assicurarsi che il cavo di alimentazione non sia mai piegato o danneggiato.
• Non scollegare mai il cavo di alimentazione tirando o tirando il cavo. - Evitare l'esposizione diretta degli occhi alla fonte di luce mentre è accesa.
- Le lampade non sono sostituibili. Se sono danneggiati, l'intera unità deve essere scartata
- Il prodotto è solo a scopo decorativo e non è adatto come illuminazione di ambienti domestici.
DISPOSITIVO DI SCOLLEGAMENTO: se la spina di RETE o un accoppiatore dell'apparecchio viene utilizzato come dispositivo di scollegamento, il dispositivo di scollegamento deve rimanere facilmente accessibile.
INSTALLAZIONE
L'unità deve essere montata tramite i suoi fori per le viti sulla staffa. Assicurarsi sempre che l'unità sia fissata saldamente per evitare vibrazioni e scivolamenti durante il funzionamento. Assicurarsi sempre che la struttura a cui si fissa l'unità sia sicura e possa sostenere un peso pari a 10 volte il peso dell'unità.
COLLEGAMENTO DEI DISPOSITIVI
Sarà necessario un collegamento dati seriale per eseguire spettacoli di luci di uno o più proiettori utilizzando un controller DMX-512 o per eseguire spettacoli sincronizzati su due o più dispositivi impostati in modalità operativa master / slave. Il numero combinato di canali richiesti da tutti i dispositivi su un collegamento dati seriale determina il numero di dispositivi che il collegamento dati può supportare.
Importante: i dispositivi su un collegamento seriale / dati devono essere collegati a margherita in una singola linea.
CONNETTORI PER CAVI
Il cablaggio deve avere un connettore XLR maschio a un'estremità e un connettore XLR femmina all'altra.
CONFIGURAZIONE DEL CONNETTORE DMX
La terminazione riduce gli errori di segnale. Per evitare problemi di trasmissione del segnale e interferenze, è sempre consigliabile collegare un terminatore di segnale DMX.
ATTENZIONE


Non permettere il contatto tra il comune e la massa del telaio dell'apparecchio. La messa
a terra del comune può causare un loop di massa e l'apparecchiatura potrebbe funzionare in modo irregolare.
Testare i cavi con un ohmetro per verificare la corretta polarità e assicurarsi che i pin non siano collegati a terra o in cortocircuito sulla schermatura o tra loro.
CONFIGURAZIONE DI UN COLLEGAMENTO DATI SERIALE DMX
- Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del controller.
- Collegare l'estremità del cavo proveniente dal controller che avrà un connettore a 3 pin (femmina) al connettore di ingresso del prossimo apparecchio costituito da un connettore a 3 pin (maschio).
- Quindi, procedere al collegamento dall'uscita come sopra indicato all'ingresso del dispositivo successivo e così via.
COLLEGAMENTO DI DISPOSITIVI MASTER / SLAVE
- Collegare il connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del primo apparecchio.
- Collegare l'estremità del cavo proveniente dal primo dispositivo che avrà un connettore a 3 pin (femmina) al connettore di ingresso del dispositivo successivo costituito da un connettore a 3 pin (maschio). Quindi, procedere al collegamento dall'uscita come sopra indicato all'ingresso del dispositivo successivo e così via
- Spesso, la configurazione per il funzionamento Master-Slave e Stand-alone richiede che il primo dispositivo della catena venga inizializzato per questo scopo tramite le impostazioni nel pannello di controllo o gli inter-ruttori DIP. Secondariamente, anche i fari che seguono possono richiedere un'impostazione slave. Consultare la sezione "Istruzioni per l'uso" in questo manuale per le istruzioni complete per questo tipo di installazione e configurazione.
COME CONTROLLARE LA FIXTURE
Accedere alle funzioni del pannello di controllo utilizzando i quattro pulsanti del pannello situati direttamente sotto il display LCD.
| Pulsante Funzione | |
| MENU | premere il tasto MENU per entrare nei sottomenu. Premere nuovamente MENU per uscire dal sottomenu. Se non viene premuto alcun tasto per 30 secondi, l'unità tornerà automaticamente alla visualizzazione MENU |
| UP | premere il tasto SU per aumentare i valori visualizzati. Tenere premuto per aumentare rapidamente i valori |
| DOWN | premere il tasto GIÙ per diminuire i valori visualizzati. Tenere premuto per diminuire rapidamente i valori |
| ENTER | in stato normale, questo pulsante non ha alcuna funzione. In modalità di modifica, premere INVIO per accedere al sottomenu |
Tutte le funzioni e le operazioni possono essere controllate manualmente sul display senza controller DMX.
Accedere al menu premendo il pulsante MENU e selezionare la voce di menu tramite i tasti su e giù. Premere il pulsante INVIO per confermare la scelta. Aumentare o diminuire il valore tramite i tasti SU / GIÙ. Premere INVIO per confermare e uscire dal menu.
DISPLAY LCD
MODALITÀ MENU FUNZIONE
| A001~A511 A001~A511 Modalità DMX / Jump Strobe | ||
| Au** | Au 1~Au15 Colore fisso, 1 ~ 15 significa miscelazione a 4 colori (vedere i dettagli di seguito | |
| FF** | ||
| FF 1~FF99 Cambio di salto, Valore +, Velocità di cambio colore + | ||
| CC** CC 1~CC99 Cambio graduale, Valore +, Velocità di cambio colore + | ||
| EE** EE 1~EE99 Cambio impulsi, Valore +, Velocità cambio colore + | ||
| F*** F001~F009 No strobo | ||
| F010~F255 Valore +, velocità strobo + | ||
| AuTo AuTo | Modalità automatica, Replay FF **, CC **, EE **, F *** | |
| Soud | Soud | Modalità audio 1 |
| VOL1~VOL9 | Premere ENTER "VOL" STROBE, "1 ~ 9" significa sensibilità del suono, valore +, sensibilità + | |
TABELLA CAMBIO COLORE AU **
Contrassegnato con "ON" significa che il colore è ON, spazi vuoti significa "OFF".
IMPOSTA CODICE INDIRIZZO DMX:
- Accedere al menu premendo il pulsante MENU. Selezionare d001 tramite i tasti su e giù e premere INVIO. Modificare il valore tramite i tasti su e giù. Premere INVIO per salvare e uscire o premere il pulsante MENU per uscire senza salvare.
- Accedere al menu premendo il pulsante MENU, selezionare tra una varietà di codici operativi tramite i tasti SU / GIÙ. Premere ENTER per salvare ed eseguire o MENU per uscire dal menu e tornare alle modalità operative.
CANALI DMX
| Canale | VALORE | FUNZIONE |
| 1 | 0~255 | Dimmer principale |
| 2 | 0~255 | Dimmer ROSSO |
| 3 | 0~255 | Dimmer VERDE. |
| 4 | 0~255 | Dimmer BLU |
| 5 | 0~255 | Dimmer BIANCA |
| 0~255 | Selezione della funzione strobo | |
| 6 | 0~99 | Par e luce stroboscopica lampeggiano contemporaneamente |
| 100~199 | Flash Par Light | |
| 200~255 | Flash della luce stroboscopica | |
| 7 | 0~9 | No strobo |
| 10~255 | Valore +, velocità strobo - | |
| 0~50 | Modalità manuale, disponibile da CH1-CH7 | |
| 8 | 51~100 | Cambio di salto, come la modalità "FF **", CH6 regola la velocità |
| 101~150 | Cambiamento graduale, come la modalità 'CC **', CH6 regola la velocità |
| 8 | 151~200 Cambio di impulso, come la modalità 'EE **', CH6 regola la velocità |
| 201~250 Modalità automatica | |
| 251~255 Modalità audio |

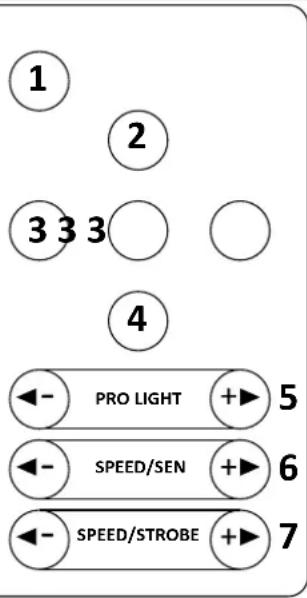

TELECOMANDO
- ACCESO SPENTO
- Modalità automatica
- Modalità controllate dalla musica
- Modalità strobo
- Selezione di uno dei programmi integrati
- Impostazione della sensibilità e della velocità della modalità controllata dalla musica
- Impostazione della sensibilità e della velocità della modalità strobo
TELECOMANDO IR
Utilizzare il telecomando entro una distanza di 6 me 30 ° tra il telecomando e l'apparecchio. Puntare il telecomando verso il sensore. Rimuovere tutti gli ostacoli tra il telecomando e il sensore.
Il telecomando potrebbe non funzionare correttamente se il sensore è esposto a una forte luce solare.
Se il telecomando non funziona correttamente, controllare le batterie..
INSTALLAZIONE DELLE BATTERIE NEL TELECOMANDO
- Posizionare il telecomando a faccia in giù su una superficie piana.
- Spingere il coperchio del vano nella direzione della freccia.
• Far scorrere il vano batteria per aprirlo. - Rimuovere la vecchia batteria e installare quella nuova (CR2032) con il simbolo più (+) rivolto verso l'alto.
- Far scorrere delicatamente il vano batteria per chiuderlo. Si blocca automaticamente.
RACCOMANDAZIONI PER LE BATTERIE

Questo simbolo indica che le batterie usate non devono essere smaltite con i rifiuti domestici ma depositate correttamente in conformità con le normative locali.
Le batterie non devono essere esposte a calore eccessivo come luce solare, fuoco o simili.
Quando le batterie interne non devono essere utilizzate, rimuoverle per evitare danni causati da perdite o corrosione delle batterie.
ATTENZIONE: pericolo di esplosione se la batteria non è posizionata correttamente. Sostituire solo con lo stesso tipo o equivalente.
ATTENZIONE: non ingerire la batteria. Pericolo di ustioni chimiche. Tenere le batterie vecchie e nuove fuori dalla portata dei bambini.
Se il vano batteria non si chiude correttamente, interrompere l'utilizzo del prodotto e tenerlo fuori dalla portata dei bambini.
In caso di dubbi sul fatto che le batterie siano state ingerite o introdotte in qualsiasi altra parte del corpo, contattare immediatamente un medico.
La pulizia delle lenti ottiche interne ed esterne e / o degli specchi deve essere eseguita periodicamente per ottimizzare l'emissione luminosa. La frequenza delle pulizie dipende dall'ambiente in cui l'apparecchio opera: ambienti umidi, fumosi o particolarmente sporchi possono causare un maggiore accumulo di sporco sull'ottica dell'unità.
Pulire con un panno morbido utilizzando un normale detergente per vetri. Asciugare sempre le parti con cura. Pulire le ottiche esterne almeno ogni 20 giorni. Pulire le ottiche interne almeno ogni 30/60 giorni.
SPECIFICHE:
Tensione in ingresso....100-240 V \~ 50/60 Hz
Consumo....15W
Canali 8
LED: 3 LED RGBW da 4 W 4 in 1; 18 LED SMD 5730 bianchi da 0,5 W
Funzione: ...... DMX512, esecuzione automatica, suono attivo, telecomando
Dimensioni 125 x 125 x 125 mm
Peso: 600 g

I prodotti elettrici non devono essere gettati nei rifiuti domestici. Si prega di portarli a un centro di riciclaggio. Chiedi alle tue autorità locali o al tuo rivenditore come procedere.
