MANUALE UTENTE F9 Pro DREAME

Informazioni di sicurezza

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, per favore leggi attendamente il manuale utente prima di usare l'apparecchio e conservavo per riferimento futuro.

Restrizioni per l'utilizzo

• Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8 anni, né da persone con deficit fisici, sensoriali, cognitivi, esperienza o conoscenza limitata, alla supervisione di un genitore o tutore, al fine di garantire la sicurezza del funzionamento ed evitare eventuali rischi. La pulizia e la manutenzione non devono essere eseguite da bambini alla supervisione.
  Non consentire ai bambini di giocare con questo prodotto. Assicurarsi che bambini e animali domestici siano a distance di sicurezza dal robot quando è in funzione.
• Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o industriiale.
• Se il caricabatterie è danneggiato o rotto, interrompere immediatamente l'utilizzo e contattare il servizio di assistenza.
• Non utilizzato il robot in un ambiente sospeso sopra il livello del suolo sulla una barriera protettiva.
  Non posizionare il robot capovolto. Non usare la copertura LDS, la copertura del robot o il paraurti come maniglia per il robot.
• Non usare l'robot a una temperatura ambiente或者其他 i 40^ o al di sotto di 0^ o su pavimenti dove sono presenti liquidi o sostanze appiccicose.

Informazioni di sicurezza

Restrizioni per l'utilizzo

• Togliere da terra eventuali cavi prima di utilizzato il robot, per evitare che vengano tirati durante la pulizia.
• Spostare dal pavimento gli oggetti fragili o piccoli per evitare che il robot li urti e li danneggi.
  Per evitare danni o danni causati dal trascinamento, elimina eventuali oggetti sciolti dal pavimento e rimuovi cavi o cavi di alimentazione sul percorso di pulizia prima di usare l'apparecchio.
• Tenere lontani capelli, dita e altre parti del corpo alla boccola di aspirazione del robot.
• Tenere lo strumento per la pulizia della spazzola lontano alla portata dei bambini.
  Non posizionare bambini, animali domestici o nessun altro oggetto sul robot, sua quando è fermo sua quando è in movimento.
  Non usare il robot per pulire eventuali sostanze infiammabili. Non usare il robot per raccogliere liquidi infiammabili o combustibili, gas corrosivi o acidi o solventi non diluiti.
  Non usare l'aspirapolvere su oggetti duri e taglienti. Non usare l'apparecchio per raccogliere oggetti come sassi, pezioni di carta grandi o qualsiasi altri oggetto che possa ostruire l'apparecchio.
• Accertarsi che il robot sia spento e che la base di ricarica sia scollegata prima di pulire o effettuare operazioni di manutenzione.
  Non usare un panno umido per pulire o alcun liquido per risciacquare il robot e la stazione di ricarica. Le parti lavabili devono essere completamente asciugate prima di installarle e usarle.

Informazioni di sicurezza

Restrizioni per l'utilizzo

• Accertarsi che l'robot sia spento durante il trasporto e conservarlo nella sua confezione originale, se possibile.
  Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente. Gli utenti sono responsabili di eventuali perdite o danni derivanti dall'uso impropriazio dell'apparecchio.

Batterie e Ricarica

Non utilizzato batterie di terme parti, caricabatterie o stazione di ricarica di terme parti. Utilizzato solo con l'unità di alimentazione RCS1.
Non tentare di smontare, riparare o modificare la batteria o la base di ricarica da soli.
Non posizionare la base di ricarica vicino a fonti di calore.
Non usare panni umidi o mani bagnate per strofinare o pulire i contatti della base di ricarica.
- Non smaltire in modo improprio le batterie usate. Smaltire le batterie non più nécessarie in apposti impianti di riciclaggio.
Se l'robot non viene utilizzato per diverso tempo, ricaricarlo completeness, quando spegnerlo e conservarlo in unippo fresco e asciutto. Ricaricare l'robot almeno una volta agli 3 mesi per evitare uno scarticamento excessivo della batteria.
- Questo prodotto contiene batterie che possono essere sostituite sostanto da tecnici qualificati o dal servizio di assistenza post-vendita.

Informazioni di sicurezza

Informazioni di sicurezza sul laser

Il sensore laser di quello prodotto è conforme allo Standard IEC 60825-1:2014/ EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1
PRODOTTO LASER DI CONSUMO
EN 50689:2021

Con la presente, Drame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLF22GA e conforme alla Diretta 2014/53/UE. Il testo completo della dichiarazione di conformita UE e disponibile al seguito indirizzo internet : https://global.dreametech.com Il manuale elettronico dettagliato e disponibile all'dinirizzo https://global.dreametech.com/pages/user-manuals-and-faqns

Presentazione del prodotto

Li stagediangleraccessori

Accessoripreinstallati

Spazzola principale

Contenitore Raccoglipolvere

Strumento di pulizia

Altri Accessori
Serbatoio d'acqua Spazzola laterale

Caricabatterie Stazione di ricaricaMocio

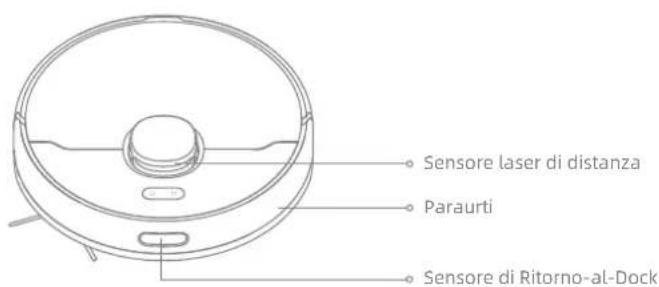

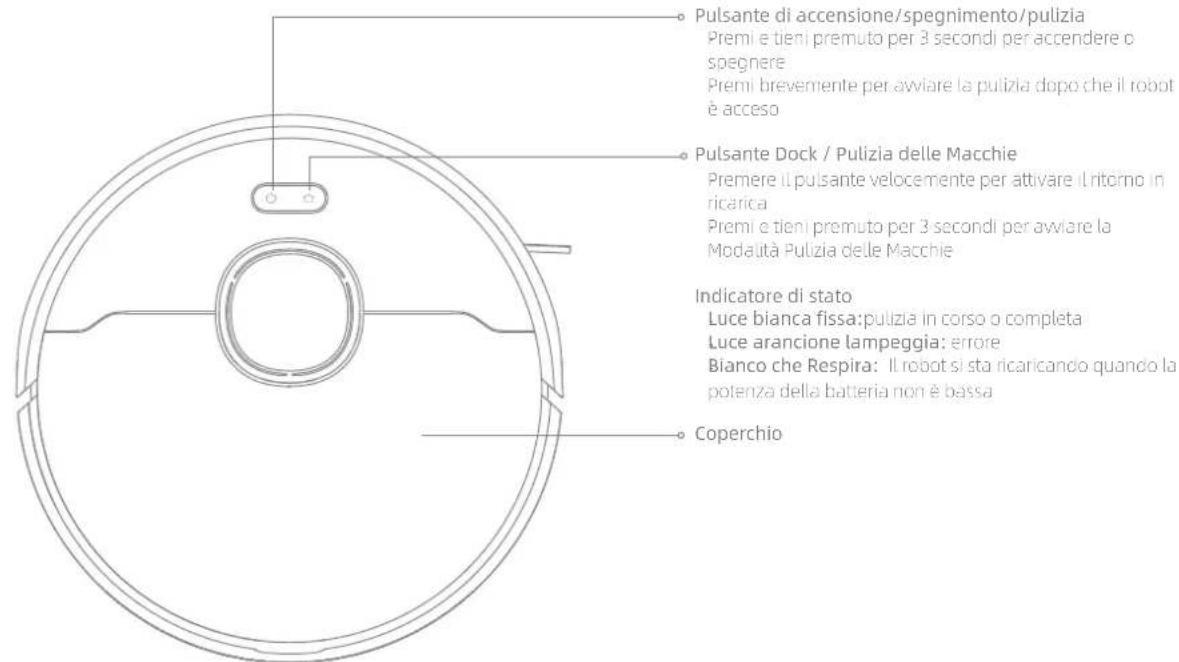

Presentazione del prodotto

Robot

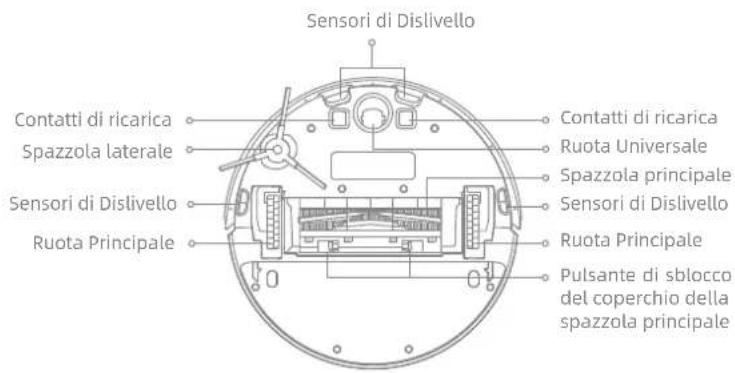

Presentazione del prodotto

Robot
Sensore del dispositorio principale

Contenitore Raccoglipolvere

Modulo di lavaggio

Presentazione del prodotto

Serbatoio d'acqua

Stazione di ricarica

Mocio

Prepara la Tua Casa

Riordina oggetti come cavi di alimentazione, panni, pantofole e giocattoli per migliorare l'efficienza del robot.
Aprière la porta della zona da pulire e mettere i mobili in posizione ordinata per lasciare uno spazio sufficiente.

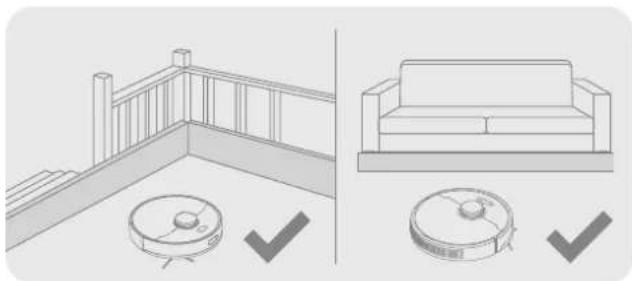

Prima della pulizia, utilizzare una barriere fisica sul bordo delle scale e del divano per garantire un funzionamento sicuro e regolare del robot.
Per evitare che il robot non riconosca l'area da pulire, non sostare davanti al robot, alla soglia o al corridorio streitto.

Note: Quandusil robot per la prima volta, seguio durante la pulizia per rimuovere eventuali ostacoli in tempo.

Prima dell'uso

1. Rimuovi le strisce protettive

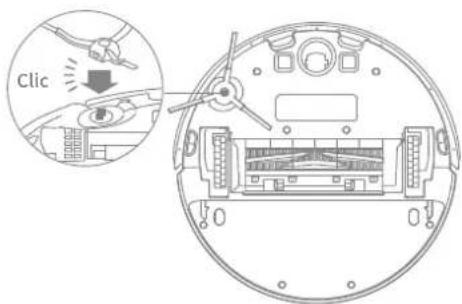

1. Installazione delle spazzole laterali

Nota: Installa la spazzola laterale finché non scatta in posizione.

1. Posizione are la stazione di ricarica contro la parete sul pavimento piatto e collegare l'alimentazione

Nota:

Assicurarsi che non ci sia altri oggett alla distanza di 0,5 metri su entramblati e 1,5 metri alla parte antenore della stazione di ricarica.
- Assicurati che il robot e la stazione di ricarica si trovino nella zona coperta da Wi-Fi per essere certo che il robot si connetta bene alwhose Telefono.
Non posizioniare la stazione di ricarica sulla luce diretta del sole o dove al oggetti potrebbero bloccare il suo segnale, perché questo potrebbe impegire al robot di riportare alla stazione di ricarica.

1. Posizione il robot sulla stazione di ricarica

Nota:

• Prima del suo primo utilizzato ricaricarlo completeness.
  Non spostare il dock di ricarica nelle robot sta pulendo.

Connettiti con l'App Dreamehome

Questo prodotto funziona con l'app Dramehome, che può essere usata per controllare il disposizio.

1. Scaricare l'App Dramehome per la casa

Scansiona il codice QR sul robot o ricerca "Dramehome" nell'app store per scaricare e installare l'app in base alle tue esigenze.

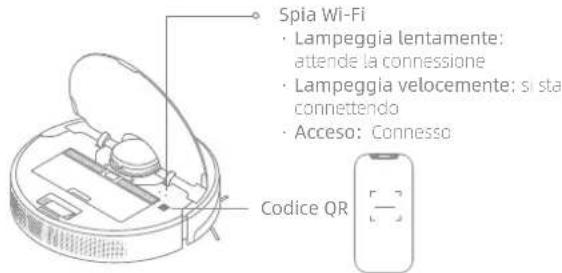

2. Aggiungi dispositivo

Apri il Dramehome, tocca "in alto a destra e scansiona nuovamente il codice QR sopra peraggiungere "DrameBot F9 Pro". Segui le istruzioni per terminare la connessione Wi-Fi.

Nota:

La connession Wi-Fi supporta solo il segnale su banda 2,4 GHz. Il software dell'app e in case di aggiornamento, le operazioni effettive p转账bero essere diverse nelle dichiarazioni in quosto manuale. Per favore segui le istruzioni in base alla versione corrente dell'app.

3. Ripristino della connessione Wi-Fi

Sollevare la copertura superiore per verificare la spia Wi-Fi, premere i pulsanti e) fin al messaggio sonoro "Attesa configurazione della rete". L'indicatore Wi-Fi iniziaria a lampeggiare lentamente al riconoscimento delle informazioni di rete.

Note: In caso di connessione non ruscita, ripristinare le informazioni WI-Fie. aggliungere nuovamente il dispositivo.

Istruzioni utente

1. Mappatura Velocene

Dopo aver configurato la rete per la prima volta, segui le istruzioni sull'app per creare rapidamente una mappa e il robot inizIERA a mappare nella pulizia. Il processo di mappatura sera completato quando il robot tornera al dock di ricarica e la mappa verrà salvata automaticamente.

2. Accensione/Spegnimento

Premi e tieni premuto il pulsante per 3 secondi per accendere il robot e l'indicatore di alimentazione è permanentemente acceso. Posizione il robot sul dock di ricarica, il robot dovrebbe accendersi automaticamente e iniziare la ricarica. Per spegnere il robot, allontana il robot dal dock, premi e tieni premuto il pulsante per 3 secondi.

3. Avvio pulizia

Premi brevemente il pulsante per avviare la pulizia dopo che il robot è stato accso. Quindi, il robot mappera accuratamente un percorso, pulirà metodicamente lungo i bordi e le pareti, quando finirà pulendo agliStanza secondo uno schema a forma di S per garantire un lavoro accurato.

4. Modalità di pulizia

Nell'app sono disponibili quattro modalità di pulizia: Silenziosa, Standard, Forte e Turbo. La modalità predefinita è quella Standard.

5. Pausa / Sonno

Quando il robot è in funzione, premi un pulsante qualsiasi per metterlo in pausa. Se il robot vieneMESSO in pausa per più di 10 minuti, entra automaticamente in modalità di sospensione. Tutti gli indicatori sul robot si spegneranno. Premi un pulsante qualsiasi sul robot o usa l'app per svegliare il robot.

Nota:

• il robot si spegnerà automatically se lasciato in modalità riposo per più di 12 ore quando non è in ricarica.
• Quando il dispositivo principale è in pausa, l'attività di pulizia terminerà se viene posizionato sulla stazione di ricarcia.

6. Pulizia delle Macchie

Quando il robot è in modalità di standby o in pausa, tenere premuto il pulsante per 3 secondi per avviare la Pulizia Macchia. In questa modalità, verrà pulita un'area quadrata di 1,5 x 1,5 metri tutto intorno al robot. Quando la pulizia a macchia è stata conclusa, il robot tornera automaticamente alla sua posizione originaria e si spegnerà.

Note: Aviare la Pulizia Macchia quando il robot è in Pausa terminerà esta pulizia.

7. Modalità Non Disturbare (DND)

Quando il robot è impostato sulla modalità Non Disturbare (DND), al robot verrà impedito di riprendere la pulizia e l'indicatore di alimentazione si spagne. La modalità DND è disabilitata per impostazione predefinita in fabbrica. Puo usare l'app per abilitare la modalità DND o modificare il periodo DND. Il periodo DND è 22:00 - 8:00 per impostazione predefinita.

Nota:

• I compiti di pulizia programmati verranno esequidi in tempo durante il periodo DND.
• il robot riprendera la pulizia da cove era stata interrotta dato la scadenza del periodo DND.

8. Pulizia programmata

É possible programme l'ora per la pulizia nell'app Dreamehome. Il robot iniziera a pulire automaticamente all'orario selezionato e, una volta conclusa la pulizia, tornera sulla stazione di ricarica per ricariciarsi.

Istruzioni utente

9. Piu funzioni nell'App

Segui le istruzioni sull'interfaccia dell'App per utilizzare più funzioni. La versione dell'app potrebbe essere stata aggiornata e si prega di seguire le istruzioni che fanno riferimento alla versione corrente.

10. Usare la funzione di lavaggio

Si raccomanda di procedere all'aspirazione del pavimento almeno tre volte prima della prima sessione di lavaggio per avera una migliorie pulizia.

1) Inumidire il panno di lavaggio e strizzare l'acqua in effesso. Installa il mocio come migliorato nel diagramma.

①

(2)

(3)

2) Riempi il serbatoio con acqua.

Note: Nonutilizzare detergenti o disinfettanti.

3) Installare il serbatoio nel dispositivo, e farlo scorrere forn in fondo finché non scatta in posizione con un "clic". Premere il pulsante @ppure utilizzare l'app Dramehome per avviare la pulizia.

Nota:

Non er raccomandato usare la funzione di lavaggio sui tappeti.
- Usare l'app per regolare il flusso d'acqua a seconda della necessità,

Manutenzione quotidiana

Per mantenere il robot in buone condizioni, si consiglia di fare riferimento alla tabella seguente per la manutenzione ordinaria.

Parte	Frequenza di Manutenzione	Frequenza di Sostituzione
Mizio Dopo agli uso	Ogni 3 - 6 mesi
Spazzola principale	Una volta agli 2 settimane	Ogni 6 - 12 mesi
Filtro del Contenitore della Polvere		Ogni 3 - 6 mesi
Spazzola laterale
Area di segnalazione della base di ricarica	Una volta agli mese /
Contatti di ricarica
Ruota Universale
Sensore laser di distanza
Sensori di Dislivello
Serbatoio d'acqua	Pulire secondo necessità	/
Contenitore Raccoglipolvere

Nota: La frequenza di sostituzione dipenderà dal loro utilizzo del robot. Se si verifica un'eccezione a causa di circostanze speciali, le parti devono essere sostituite.

Manutenzione quotidiana

Pulizia del raccogli-polvere e del filtro

1. April il coperchio del robot e premi il gancio del contentatore della polvere per rimuovere il bidone della polvere.

1. Apri il coperchio del bidone e svuota il bidone come migliorato nel diagramma.

1. Rimuovi il filtro e tocca delicatamente il suo cestello.

Note: Non tentare di pulire il filtro con una spazzola, un dito o oggetti appuntiti per evitare danni.

1. Sciacqua il contentatore della polvere e il filtro con acqua e asciugali completeness prima di reinstallarli.

Nota:

Sciacqua il bidone della polvere e il fitro solo con acqua pulita. Non usare alcun detesiversi.
. Usai bidone della polvere e il filtrso solo quando sono completemente asciutti.

Manutenzione quotidiana

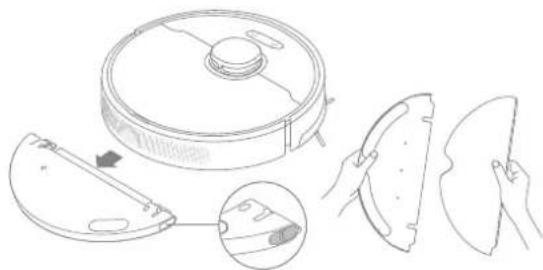

Pulizia del modulo di lavaggio

1. Fai scorrere le due morsetti di rilascio sul lato del serbatoio dell'acqua per rimuovere il modulo di pulizia, quindi estral il mocio dal modulo di pulizia.

1. Svuotare l'acqua rimanente nel serbatoio d'acqua e lasciarlo asciugare naturalmente.

Nota: Not esparre il serbaio alla lice cirela del sole.

1. Pulire e far asciugare il panno di lavaggio.

Nota:

Rimouvere il panno e pulirlo dato la pulizia per evitare che l'acqua sporca rironi nell'suscita d'acqua e causi intasamenti.

1. Se il volume del flusso d'acqua non è ben distribuito o rallentato si prega di pulire la bocchetta d'aria sul coperchio del serbatoio.

Manutenzione quotidiana

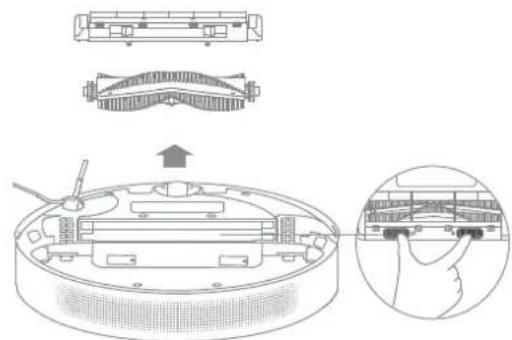

Pulizia della spazzola principale

1. Premi ganci di guardia della spazzola verso l'interno per rimuovere la guardia della spazzola e sollevare la spazzola dal robot.

1. Estrai i coperchi della spazzola come sostrato nel diagramma. Use lo strumento di pulizia fornito per rimuovere i capelli aggrovigliati nella spazzola.

Note: Set capelli sono stretamente aggrovigiali alla spazzola non thari con forza per evilare di carneggerla.

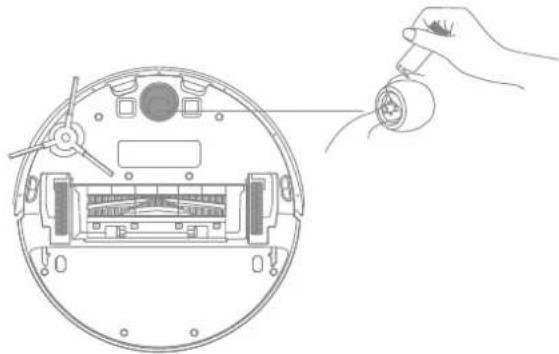

Pulizia della rotella principale e della ruota universale

Note: Usa uno strumento come un piccolo cacciavite per分开are l'asse e il pneumatico della ruota universale.

Pulizia della spazzola laterale

Estrai la spazzola laterale e usa lo strumento di pulizia incluso per rimuovere qualiasi capello aggrovigliato nella spazzola.

Manutenzione quotidiana

Note: Si prega di usare uno straccio asciugato per la pulizia, visto che il dispositivo principale e l'internalo della stazione di ricarica contengono elementi sensibili. Non usare stracci bagnati per evitare danneggiamenti causati dall'acqua.

Pulisci il Sensore di Ritorno-al-Dock

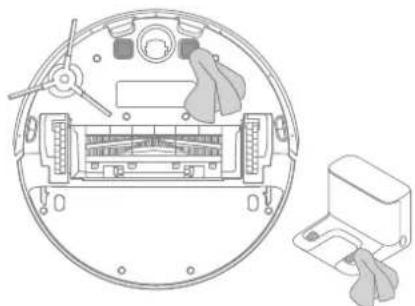

Pulire il contatto della carica

Pulire il sensore laser LDS

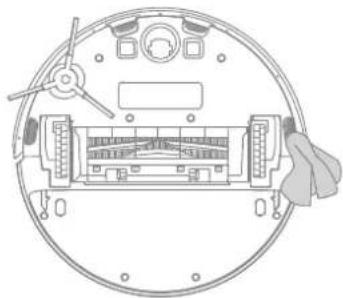

Pulire il sensore di dislivello

Riavvio del Robot

Se il robot smette di rispondere o non puo essere spento, premi e tieni premuto il pulsante per 10 secondi per spegnerlo forzatamente. Quindi, premi e tieni premuto il pulsante per 3 secondi per accendere il robot.

Batteria

Il robot contiene una batteriaagli ioni di litio ad alte prestazioni.Assicurarsi che l'apparecchio resti carico durante l'utilizzo quotidiano per mantenere le prestazioni ottimali della batteria.

Se il robot non viene utilizzato per lungo tempo, spegnerlo e conservarlo. Per evitare danni da scaricamento eccessivo, ricaricare il robot almeno una volta ogni tre mesi.

Problemi comuni

Problema Soluzione
Il robot non si accende	Il livello della batteria è basso. Ricaricare il robot sulla stazione di ricarica, e poi riprovare.La temperature della batteria è troppo Bassa o troppo alta. Si consiglia di far funzionare l'apparecchio a una temperatura compresa tra 32°F (0°C) e 104°F (40°C).
Il robot non si ricarica	La stazione di ricarica non riceve alimentazione. Verificare che entrambé le estremità del caricabatterie siano collegate correttamente.Problema sui contatti. Pulire i contatti di ricarica della stazione di ricarica e del robot.
Il robot non ritorna alla stazione di ricarica	Ci sono troppi ostacoli intorno alla stazione di ricarica. Posizionare la stazione di ricarica in una zona più libera.Pulire l'area di segnalazione della stazione di ricarica.
Il robot non funzione bene Spegne	e e riaccendere il robot.
Il robot fa uno strano rumore	Potrebbe essersi incastrato un oggetto estraneo nella spazzola principale, in quella laterale o in una delle rotelle principali. Spagnere il robot e rimuovere eventuali residui.
Il robot non pulisce più con la stessa efficienza di prima o lascia polvere dietro di sé	Il raccogli-polverè è pieno. Svuotarlo.Ilhetto è bloccato. Pulirlo.Un oggetto estraneo si è incastrato nella spazzola principale. Eliminarlo.
Il robot non riesce a collegarsi al Wi-Fi	Qualcosa non va con la connessione Wi-Fi. Resettarile il Wi-Fi e scaricare l'ultima versione dell'app Dramehome, poi prova a riconnetteri.L'autorizzazione alla posizione non è aperta. Si prega di assicurarsi che l'autorizzazione alla posizione sia aperta sull'app Dramehome.II segnale Wi-Fi è troppo debole. Assicurarsi che il robot sia in una zona all'interno della portata del Wi-Fi.La frequenza 5Ghz del Wi-Fi non è supportata. Assicurarsi che il robot sia connesso al Wi-Fi 2.4Ghz.Lo username o la password del Wi-Fi non sono corretti. Assicurarsi di insertire lo username e la password corretti.

Problemi comuni

Problema Soluzione
Il robot non effettua la pulizia programmata	Il robot ha la batteria Bassa. La pulizia programmata non inizIERÀ a meno che il robot non abbia almeno il 15% di batteria residua.
Se il robot viene lasciato sulla stazione di ricarica, consumerà energia	Se il robotÈvi lasciato sulla stazione di ricarica, consumerà peu energia e cià contribuià a mantenere prestazioni ottimali per la batteria.
Non esce acqua dal serbatoio d'acqua, o o ne esce solo un po'	Verificare che nel serbatoio d'acqua ci sa acqua.Pulire il panno se diventa stroppo sporco.Accertarsi che il panno di lavaggio si installato correttamente facendo riferimento al manuale d'utente.Si prega di pulire in tempo il foro d'aria sul coperchio del serbatoio d'acqua.
Il robot non riprende a pulire dopo la ricarica fatto tornato alla stazione a causa dellatteria scarsa durante una lla ba pulizia	Accertarsi che il robot non sua impostato sulla modalità Non Disturbare che impedirebbe la ripresa della pulizia. Il robot non riprende a pulire quando viene caricato o posto manually sulla stazione di ricarica.
Il robot non ritorna sulla stazione di ricarica fatto essere stata spostato	Lo spostamento del robot più portare quest'ultimo a positioningarsi altrove o a ridefinire cià che gli sta intorno. Se il robot è troppo lontano alla stazione di ricarica, potrebbe non riuscire a tornare automaticamente alla stazione di ricarica da solo, nel qual caso sare necessario posizionarlo manually sui diessa.

Per ulteriori supporto, contattateci tramite https://global.dreametech.com

Specifiche tecniche

Robot Stazione di ricarica

Modello RLF22GA
Tempo di ricarica Circa 7 ore
Tensione nominale 14,4 V	---
Potenza nominale 40 W
requenza d'esercizio	2400-2483,5 MHz
Potenza in uscita massima	< 20 dBm

Scatola	Manuale	Manuale	Pellicola	Pellicola	Borsa	Pellicola
PAP 20 P	PAP 21 PAP	22	PVC 3	PET 1	CPE 7	PP 5
Carta			Plastica
RACCOLTA DIFFERENZIATA
Verifica le dispositionsi del suo Comune. Separare le componenti e conferiscile in modo corretto.

Modello RC51
Ingresso nominale 20,0 V	0,6 A = =
Uscita nominale 20,0 V	0,6 A = =

Caricabatterie

Modello ZD012M200060	EU
Ingresso nominale 100-240 V 50/60-Hz 0,5 A
Uscita nominale 20,0 V	0,6 A ==

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Smaltimento e Rimozione della Batteria

La batteria incorpORA agli ioni di litio contiene sostane pericolose per l'ambiente. Prima di smaltire la batteria, assicurati che la batteria si rimossa da tecnici qualiati e smaltita presso un centro di riciclaggio appropriato.

-la batteria delve essere rimossa dall'apparecchio prima che sua rottamata; -l'apparecchio delve essere scollegato alla rete di alimentazione al momento della rimozione della batteria;
-la batteria delve essere smaltita in modo sicuro.

ATTENZIONE:

Prima di rimuovere la batteria, scollega l'alimentazione ed esaurisci la batteria il più possibile.

Le batterie non necessarie devono essere smaltite presso un centro di riciclaggio appropriato.

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplsozione.

In condizioni abusive, il liquido potrebbe essere espulso alla batteria. In caso di contatto, sciacqua con acqua e consulta un medico.

Guida alla Rimozione

1. Capovolgi il robot, usa uno strumento adeguato per rimuovere le viti sul retro del robot, quando rimuovi il coperchio.
2. Scollega i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Informazioni RAEE

Tutti i prodotti contrassegnati da quello simbolo sono rifiuti di apparecchiamute elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di ragcolla autorizzato al riciclaggio di rifiuti di apparecchiamute elettriche ed elettroniche, predisporto alla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire consequences potenzialmente negative all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di ragcolla.

1. Retiree el filtro y golpee suavamente su canasta.

Nota:
