MANUALE UTENTE Quad Air 24097 Revell

Legge sui rifiuti elettronici: Una volta concluso l'utilizzo, rimuovere le batterie e smaltire separatamente i vecchi apparecchi elettrici presso i punti di raccolta comunali per i rifiuti elettrici ed eletronici. Le altre parti si smaltiscono come rifiuti domestici. Grazie per la collaborazione!

Non entrare mai in contatto con il rotore in movimento! Non far volare in prossimità di persone, animali, corsi d'acqua o linee elettriche - è neces- saria la supervisione di un adulto.

Con la presente Revell GmbH & Co. KG, dichiara che questo prodotto rispetta i requisiti di base e le ulteriori clausole applicabili della direttiva 1999/5/CF. La dichiarazione di conformità è disponibile all'indirizzo www.revell-control.de.

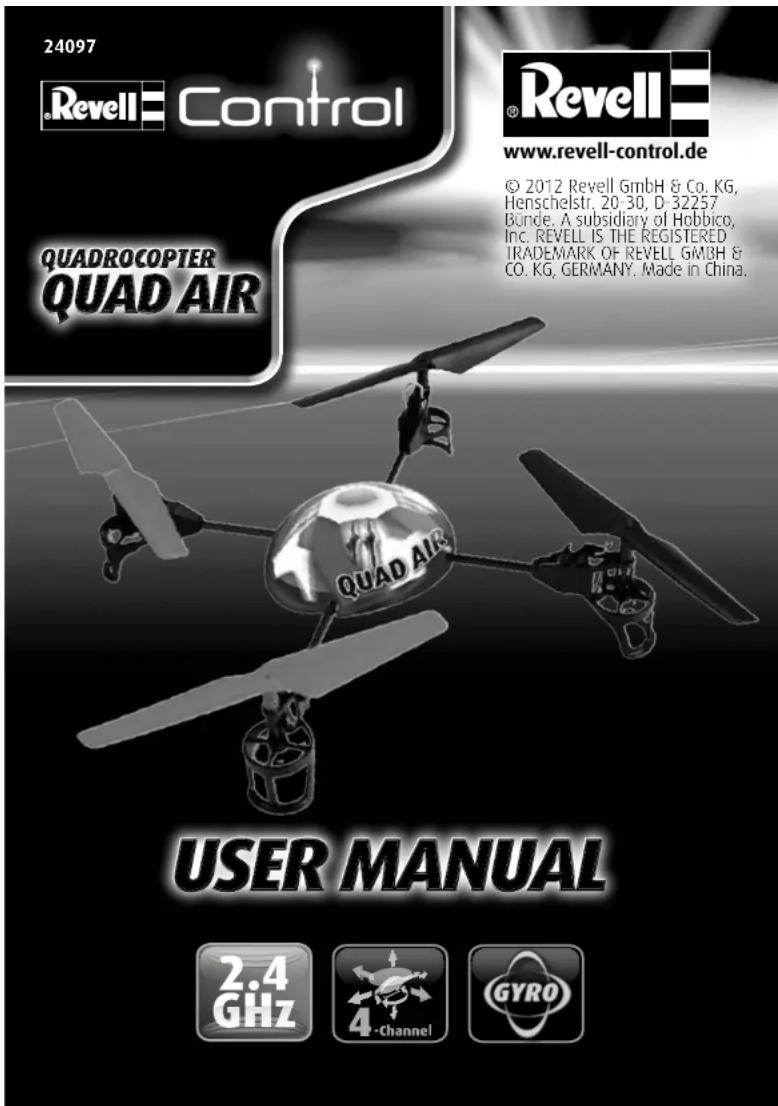

24097 Revell Control QUADROCOPTER QUAD AIR www.revell-control.de © 2012 Revell GmbH & Co. KG, Henschelstr. 20-30, D-32257 Bünde, A subsidiary of Hobbico, Inc. REVELL IS THE REGISTERED TRADEMARK OF REVELL GMBH & CO. KG, GERMANY. Made in China. USER MANUAL 2.4 GHz 4 -Channel GYRO

Inhalt

Table of contents

Contenu

Inhoud

Contenido

Contenuto

Quadrocopter

Quadrocopter

Quadricoptère

Quadrocopter

Quadrocóptero

Quadricottero

Ersatz-Propeller

Replacement propeller

Hélice de rechange

Reserve-propeller

Hélices de recambio

Elica di ricambio

Ladegerät

Charging unit

Chargeur

Lader

Cargador

Caricalore

Fernsteuerung

Remote control

Télécommande

Zender

Emisora

Radiocomando

Bedienungsanleitung

Operating manual

Mode d'emploi

Gebruiksaanwijzing

Istruzioni per l'uso

1

1D 1A 1C 1B

1E 1G 1F

2

2A 2B 2C 2D 2E 2F 2G 2H 2I 2J

2K 2L CH3: 00% 2M 2N 2Q 2P MODE 20 2R 2S 2Q

3

3A

• 4 eliche con 4 motori per manovre di volo complesse

- Funzione di looping (solo per esperti!)

• Batterie ricaricabili LiPo (batterie litio-polimero)

· per interni ed esterni

Istruzioni di sicurezza:

- Attenzione! Questo quadricottero non è un giocattolo ma un velivolo complesso che può causare danni a cose e lesioni a persone se usato in modo scorretto. Il pilota è responsabile della sicurezza durante l'utilizzo!

- Grazie al suo design, questo quadricottero raggiunge elevate velocità di volo e richiede un certo tempo per rallentare di nuovo! Organizzare quindi di conseguenza il proprio volo!

- Queste istruzioni devono essere lette e comprese prima dell'utilizzo!

- Questo quadricottero è progettato per essere utilizzato in interni è per l'utilizzo all'aperto in assenza di vento. Volare in caso di vento è consigliato solo a esperti!

• Il quadricottero è adatto a ragazzi a partire dai 15 anni di età. Durante l'utilizzo è necessaria la presenza dei genitori.

- Non avvicinare mani, capelli e abiti ai rotori.

- Spegnere il radiocomando del quadricottero quando questo non viene utilizzato.

- Rimuovere le batterie dal radiocomando, quando non viene utilizzato.

- Mantenere sempre il quadricottero entro il proprio raggio visivo per evitare di perderne il controllo.

- Per il radiocomando si consigliano batterie nuove alcaline/manganese. Le batterie monouso per questo radiocomando possono essere sostituite con batterie ricaricabili (accumulatori) per un maggior rispetto dell'ambiente.

- Sostituire le batterie appena il radiocomando inizia a funzionare in modo anomalo.

• Rispettare queste istruzioni per l'uso.

• L'utilizzatore deve utilizzare questo quadricottero secondo le istruzioni per l'uso contenute in questo manuale.

- Non utilizzare il quadricottero vicino a persone, animali, corsi d'acqua e linee elettriche.

- Il caricatore per batterie LiPo è studiato appositamente per ricaricare le batterie del quadricottero. Utilizzare il caricabatterie solo per caricare la batteria del quadricottero, non per altri tipi di batterie.

- Non esporre il quadricottero all'umidità poiché questo potrebbe comportare danni all'elettronica.

- Tenere il velivolo sempre in vista in modo che non possa scontrarsi con il pilota, con altre persone o animali e ferirli.

- In generale, assicurarsi che il modello non possa provocare lesioni alle persone verificando anche la presenza di problemi di funzionamento e difetti.

- Questo quadricottero non è adatto a persone con ridotte capacità motorie o mentali. Si consiglia alle persone prive di esperienza nell'uso di un quadricottero da modellismo di mettere in funzione il velivolo con la supervisione di un pilota esperto.

Cura e manutenzione:

- Pulire il quadricottero con un panno pulito.

- Proteggere il quadricottero e le batterie dall'esposizione diretta alla luce solare e/o dall'effetto diretto del calore.

Istruzioni di sicurezza delle batterie per il radiocomando:

• Non ricaricare batterie monouso.
• Le batterie ricaricabili devono essere estratte dal radiocomando per la ricarica
- Le batterie ricaricabili possono essere ricaricate solo sotto la supervisione di un adulto.
- Non utilizzare insieme tipi di batterie diversi e batterie usate.
- Utilizzare solo le batterie consigliate o un tipo simile.
- Inserire le batterie rispettando la qiusta polarità (+ e -).
• Le batterie scariche devono essere rimosse dal radiocomando.
- I morsetti di raccordo non devono essere cortocircuitati. Rimuovere le batterie dal radiocomando quando non vengono utilizzate per molto tempo.

Il quadricottero è dotato di una batteria ricaricabile LiPo. Rispettare le seguenti prescrizioni di sicurezza:

• Non gettare mai le batterie LiPo nel fuoco e tenerle lontano da fonti di calore.
• Per caricare le batterie, utilizzare il cavo USB fornito nella confezione. L'utilizzo di un altro caricabatterie può portare a danni permanenti alle batterie e alle parti adiacenti e
  causare lesioni fisiche alle persone! • Non utilizzare mai un caricatore per batterie di tipo NiCd-/NiMH!
• Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

• Non lasciare le batterie incustodile durante la fase di caricamento e scaricamento.

• Non smontare o modificare i contatti delle batterie. Non danneggiare o perforare le celle della batteria. Vi è il rischio di esplosione!

• Tenere la batteria LiPo lontana dalla portata dei bambini.
• Scaricare le batterie per lo smaltimento e/o attendere che si siano esaurite. Coprire i poli liberi con nastro adesivo per evilare corlocircuiti!

Istruzioni di sicurezza:

• Non modificare mai strutturalmente il prodotto, potrebbe venire danneggiato o diventare pericoloso.
• Per evitare rischi non utilizzare mai il velivolo se seduti sul pavimento o su una sedia. Utilizzare il velivolo sempre in una posizione, da cui possa facilmente essere schivato.
• Spegnere sempre velivolo e radiocomando dopo l'uso. In caso contrario potrebbero verificarsi un avvio involontario,

Requisiti della batteria per il quadricottero:

Alimentazione: =
Potenza nominale: DC 3,7 V / 1,7 Wh Batterie: 1 x 3,7 V batteria LiPo ricaricabile (sostituibile)
Capacità: 500 mAh

Requisiti per batterie monouso/ ricaricabili del radiocomando:

Alimentazione: == DC 9 V

Batterie: 6 x 1,5 V "AA" (non fornite)

1 QUADRICOTTERO

1A Bracci
1B Pattini di allerragg
1E Batteria
1F Cavo di collega
1G Cavo batterie
1C Eliche rosse (lato anteriore)
1D Elichenere (lato post

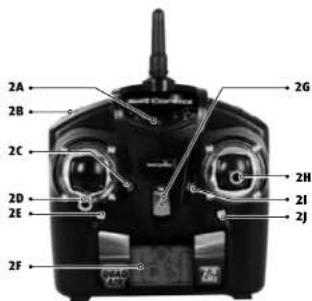

2 RADIOCOMANDO

2A LED POWER (alimentazione)

2B Tasto per la sensibilità del comando

2C Compensazione accelerazione

2D Regolatore per accelerazione e imbardata

2E Compensazione imbardata 2M Indicatore compensazione 2F Display imbardata

2G Interruttore di comando 2N Canale

2H Regolatore beccheggio e rollio

21 Compensazione beccheggio

2J Compensazione rollo 2K Display funzioni

2L Indicatore compensazione 2S Stato batteria del tras- accelerazione mellitore

2M Indicatore compensazione imbardata

2N Canale

20 Indicatore sensibilità

2P Indicatore compensazione rollio

2Q Indicatore compensazione beccheggio

2R Indicatore modalità 2S Stato batteria del tras- meltitore

3 INSERIRE LE BATTERIE (RADIOCOMANDO)

3A Per aprire il vano batterie spostare in basso il coperchio.

3B Inserire 6 x 1,5 V batterie AA verificandone la corretta polarità, secondo le indicazioni nelle batterie.

3C Spostare in alto e chiudere il coperchio del vano batterie.

4 CARICAMENTO DEL QUADRICOTTERO

Attenzione: Prima del caricamento e dopo ogni volo lasciar raffreddare la batteria e i motori ca. 15-30 minuti, altrimenti si possono danneggiare. Controllare costanlemente l'operazione di caricamento. Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

• Scollegare la batteria del quadricottero e spegnere il radiocomando (4A).
  • Togliere la batteria dall'apposito vano (non tenerla attaccata al cavo!) (4B)
• Collegare il caricabatterie ad una presa e collegare la batteria al caricabatterie (4C) La luce sul caricabatterie è rossa.
• La procedura di caricamento dura ca. 60-70 minuti e deve essere costantermente monitorata. Una volta completato il caricamento, la luce diventa verde.
• A caricamento eseguito, togliere la batteria ricaricabile dal caricabatterie e scollegare il caricabatterie dalla presa.

Dopo un tempo di ricarica di 60 - -70 minuti il quadricottero può rimanere in volo ca. 10 minuti.

Avvertenza: La batteria LiPo si riscalda durante la ricarica. Se dovesse diventare rovente e/o se si presentano variazioni della superficie, interrompere immediatamente la ricarica!

5 PREPARAZIONE DELL'AVVIO

Il regolatore di accelerazione (regolatore sinistro del radiocomando) deve essere rivollo verso il basso prima dell'altivazione (5A). Portare poi l'interruttore di comando del radiocomando su "ON", il LED Power si illumina (5B) e il trasmettitore emette un segnale acustico per ca. 8-10 secondi. Collegare il cavo della batteria con il cavo di collegamento (5C). Ora il LED sul quadricottero inizia a lampeggiare in rosso. Posare il quadricottero sul terreno in modo che la coda punti nella direzione dell'utilizzatore (5D). Il quadricottero necessita di ca. 5-10 secondi per inizializzare il giroscopio e instaurare il collegamento con il radiocomando. Quando il LED del quadricottero passa a rosso fisso, la connessione al trasmettitore è instaurata. Attenzione! Collocare il quadricottero necessariamente su una superficie orizzontale - il sistema elettronico di comando allinea la sua posizione di folle sul terreno!

6 COMPENSAZIONE DEI COMANDI

Una corretta compensazione è il requisito di base per un corretto utilizzo del quadricottero. La regolazione è semplice ma richiede pazienza e sensibilità. Osservare le seguenti indicazioni: Spostare il regolatore di accelerazione con attenzione verso l'alto e far sollevare il quadricottero di ca. 0,5-1 m.

6A Se il quadricottero si muove velocemente o lentamente in autonomia a destra o sinistra ...

premere gradualmente la compensazione rollo nella direzione opposta, finchè l'indicatore di compensazione nel display si trova al centro (20).

6B Se il quadricottero gira lentamente o velocemente in autonomia intorno al suo asse...

premere la compensazione imbardata nella direzione opposta, finchè l'indicatore di compensazione nel display si trova al centro (2N).

6C Se il quadricottero si muove velocemente o lentamente in autonomia in avanti o indietro...

premere la compensazione beccheggio gradualmente verso il basso, finché l'indicatore di compensazione nel display si trova al centro (2R). Quando il quadricottero si sposta indietro, premere la compensazione beccheggio gradualmente verso l'alto, finché l'indicatore di compensazione nel display si trova al centro (2R).

7 COMANDI DI VOLO

Avvertenza: Per una guida sicura del quadricottero sono normalmente necessarie delle correzioni minime sui regolatori! Le indicazioni di direzione sono valide, guardando il quadricottero dalla parte posteriore. Se il quadricottero vola al di sopra dei piloti, deve essere comandato nella direzione opposta.

Regolazione dei comandi: Con il tasto 2B è possibile regolare la sensibilità del comando in 4 livelli (20%, 40%, 60% e 100%) (2B). Azionando il radiocomando la sensibilità ritorna al 20%. Quindi una volta ottenuta una certa padronanza, passare ad un livello maggiore!

7A Per iniziare o raggiungere una certa altitudine, spostare in avanti il regolatore di accelerazione/imbardata.

7B Per atterrare o volare basso, spostare il regolatore di accelerazione/imbardata all'indietro.

7C Per volare in avanti, spostare in avanti il regolatore di beccheggio/rollio.

7D Per volare all'indietro, spostare il regolatore di beccheggio/rollio all'indietro.

7E Per volare verso sinistra, spostare a sinistra il regolatore di beccheggio/rollio.

7F Per volare verso destra, spostare a destra il regolatore di beccheggio/rollio

76 Per virare a sinistra il quadricottero, spostare a sinistra il regolatore di accelerazione/imbardata.

7H Per virare il quadricottero a destra, spostare a destra il regolatore di accelerazione/imbardata.

71 Looping e volo con movimenti di rollo - solo per esperti! Se si possiede una grande padronanza del quadricottero, ci si potra avventurare con la funzione di volo acrobatico. Regolare la sensibilità del comando al 100% (2B/20) e assicurarsi che di sia spazio a sullificenza in ogni direzione (almeno 10 m). Prestare attenzione inoltre al livello di sicurezza - volare ad almeno 5 metri di allezza, poichè il quadricottero durante il capovolgimento perde quota, e deve quindi essere recuperato e controllato.

Ora portarsi sul livello di sicurezza, quindi premere con forza il regolatore di becceggio/rollio nella direzione desiderata. Il quadricottero esegue un rollo in la direzione appropriata. Quindi essere preparati a recuperarlo, poichè l'altezza di volo, la direzione e la velocità dopo il capovolgimento dipendono fortemente dal volo precedente e dai movimenti del vento.

INDICAZIONI PER UN VOLO SICURO

CONSIGLI GENERALI DI VOLO:

• Posizionare sempre il quadricottero su una superficie piana. Una superficie irregolare può influenzare negativamente l'avvio del quadricottero.
• Spostare sempre il regolatore lentamente e con attenzione.
• Mantenere sempre il quadricottero entro il proprio raggio visivo e non guardare il radiocomando!
• Spostare leggermente il regolatore di accelerazione verso il basso appena il quadricottero si solleva dal terreno. Per mantenere l'altezza di volo, adeguare la regolazione del regolatore di accélerazione.
• Se il quadricottero scende, spostare il regolatore di accelerazione di nuovo verso l'alto.
• Se il quadricottero sale, spostare il regolatore di accelerazione verso il basso.

- Per effettuare una curva in volo, basta semplicemente ruotare leggermente il regolatore nella direzione corrispondente. Nel primi utilizzi si è portati spesso ad utilizzare il quadricottero con eccessivo impeto. Spostare sempre il regolatore di comando lentamente e con atienzione. Mai velocemente o all'indietro. - Dopo la compensazione i principianti dovrebbero cercare di prendere confidenza con il regolatore di accelerazione. All'inizio, il quadricottero non deve volare necessariamente dritto, è meglio procedere con tocchi leggeri sul regolatore di accelerazione per mantenere un'altezza costante a circa un metro da terra. Inizialmente è necessario imparare a comandare il quadricottero per virare a destra e/o sinistra.

AMBIENTE DI VOLO IDEALE:

Il luogo in cui viene utilizzato il quadricottero dovrebbe rispettare i seguenti criteri: • Dovrebbe trattarsi di un luogo chiuso e privo di vento.
Se possibile, evitare la presenza di climatizzatori, ventilatori ecc. che possono causare correnti d'aria.
• L'area deve avere almeno una lunghezza di 10m, larghezza di 3m e altezza di 3 m. Per il volo acrobatico, consiglianno di volare all'esterno oppure in una grande sala, con uno spazio di 10 m in ogni direzione.
- Non devono essere presenti ostacoli nell'area (ventilatori, lampade ecc.).
- All'avvio assicurarsi immediatamente che non vi siano esseri viventi pilota compreso - entro 1-2 metri dal velivolo, all'inizio del volo.

ATTENZIONE!

Per modellini di aerei ed elicotteri per volo in esterni dal 2005 è obbligatoria l'assicurazione. Informatevi presso il vostro assicuratore e accertalevi che l'assicurazione copra i modelli nuovi e quelli già in vostro possesso. Fatevi consegnare questa conferma per iscritto e conservatela. In alternativa è possibile richiedere una iscrizione di prova gratuita alla DMV via Internet su www.dmlv.aero incl. assicurazione.

ISTRUZIONI DI MANUTENZIONE

Per informazioni sugli ordini e consigli su come sostituire i pezzi di ricambio, nonché altre informazioni utili su tutti i modelli Revell Control consultate il sito www.revell-control.de.

www.revell-control.de

8 SOSTITUZIONE DELLE ELICHE

Se le eliche del quadricottero vengono danneggiate e devono essere sostituite, procedere come segue,:

8A Prima del montaggio assicurarsi di non invertire le eliche. Il quadricottero ha 4 eliche diverse, che si differenziano per colore e marcature sul lato inferiore:

- anteriore destra: rossa, marcatura A - anteriore sinistra: rossa, marcatura B

- posteriore destra: nera, marcatura B - posteriore sinistra: nera, marcatura A

8B Le eliche sono fissate con una vite sugli alberi. Svitare questa vite per estrarre le eliche.

8C Collocare la nuova elica sull'albero (prestare attenzione alla marcatural) e serrare nuovamente con attenzione la vite di fissaggio sull'elica. Assicurarsi che la vite si innesti nel foro dell'albero.

8D Sostituzione dei bracci Se uno dei bracci del quadricottero si rompe e bisogna sostituirlo, procedere come segue. Attenzione: Ci sono due bracci differenti per distinguere i colori del cavo ai motori; Rosso-blu è per il lato anteriore destro e posteriore sinistro, bianco-nero per il lato anteriore sinistro e posteriore destro.

ELIMINAZIONE DEI GUASTI

Problema: Le eliche non si muovono.

• Batteria scarica e/o esaurita.

Soluzione: · Portare l'interruttore ON/OFF su "ON".

- Ricaricare la batteria.

Problema: Il quadricottero si ferma senza motivo durante il volo e cade.

Causa: · La batteria è scarica.

Soluzione: · Ricaricare la batteria.

Problema: Non si riesce a controllare il quadricottero con il radiocomando.

• Le batterie sono posizionate in modo scorretto.

• Le batterie non hanno energia sufficiente.

• A tal fine controllare l'indicazione in alto a destra nel display.

Soluzione: · Portare l'interruttore ON/OFF su "ON".

- Verificare la corretta posizione delle batterie.

Problema: Il quadricottero ruota solo attorno al proprio asse verticale, o si capovolge dall'inizio

Causa: Errata disposizione dell'elica o dei bracci

Soluzione: Montare le eliche e i bracci come descritto nelle istruzioni

Per ulteriori suggerimenti visitare il sito internet www.revell-control.de.
