MANUALE UTENTE KDW 6041-1 C BU Koenic

Istruzioni di sicurezza

• Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati oistruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuali da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 14 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione! I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

Italiano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione quello manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in quello manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
  Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
  Non cercare per nessun motivo (ad es.danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il disposativo e il cavo di alimentazione lontano da fonti di calore come fornì, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare quello prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.

• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzato un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

• Importante! Prima dell'impiego verificare che il prodotto sia utilizzabile. Il prodotto non verrà usato se在哪i o se lo si sospetta essere difettoso.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere quello manuale con attenzione e conservarlo per futura consulazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altri uso può essere danni al prodotto o lesions Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di dati al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli
accessori alla confazione originale.
Si consiglia di conservare la confezione originale
per l'immagazzinamento. Se si desidera smaltire
la confezione originale, osservare le disposizioni
di legge applicabili. In caso di domande relative
al corretto smaltimento, contattare il centro
locale di gestione dei rifui.
Ispezionare i contentuti della segna per
verificarne la completeness e l'eventuale
presenza di dati. Nel caso in cui il contentuto
sia incomplete o danneggiato, contattare
immediatamente il punto vendita.
Dopo il disimballaggio, fare riferimento al
capitolo sulla Pulizia e cura.

Garanzia e pezzi di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettovamente 10 anni.

Contenuo

1 x Lavastoviglie
1 x Manuale dell'utente
1 x Carta garanzia

Elenco dei componenti

A Pannello comandi A1 Interruptatore on/off A2 Pulsante di selezione del programma A3 Pulsante del Timer A4 Indicatore del brillante A5 Indicatore dell'ammorbidente (sale) A6 Pulsante di selezione funzione F A7 Pulsante di selezione zona risciacquo A8 Pulsante di aperture dello sportello A9 Pulsante Avvio/Pausa A10 Indicatori di funzione aggiuntivi A11 Display A12 Indicatore ingresso acqua A13 Visualizzazione del programma B Maniglia C Sportello D Vaschetta portaposate E Cestello per stoviglie superiore F Cestello per stoviglie inferiore G Scomparto di riempimento Scomparto per detersivo in pasticca/ polvere G1 Coperchio G2 Vano per il lavaggio principale G3 Chiusura G4 Vano per prelavaggio Vano per brillante G5 Apertura di riempimento con marcatura MAX G6 G6 Contenitore del brillante H Interno H1 Contenitore del sale H2 Scarico dell'acqua con set di filtri H3 Braccio spruzzatore superiore e Inferiore

Lato posteriore

Cavo di alimentazione con spina
Tubo dell'acqua di scarico (preassemblato)
Tubo per l'ingresso dell'acqua (preassemblato)

Accessorior Imbuto (non mostrato)

Italiano

Installazione

Nota:

Quando si effettua il collegamento all'acqua potabile, verificare di collegare l'apparecchio tramite un dispositivo di protezione alla contaminazione dell'acqua causata da riflusso (secondo la norma DIN EN 1717). Si raccomanda che l'installazione, compresa l'alimentazione di acqua e I collegamenti elettrici, e le riparazioni siano effettuate da un tecnico qualificato.

Fig.1 La lavastoviglie delve essere installmenta in prossimita sufficiente di acqua, scarichi e collegamenti elettrici.

Attenzione

Dopo il disimballaggio aprire lo sportello e rimuovere tutte le protezioni per il trasporto dai cestelli e dai bracci spruzzatori. Assicurarsi che i bracci spruzzatori possano ruotare liberamente.

Nota:

Controllare il materiale di montaggio fornito, staffe, viti e nastro adesivo Velcro per attaccare il pannello decorativo, ecc.

Osservare le dimensioni dell'installazione.

• Si consiglia un luogo vicino al lavandin o per consentire un collegamento più semplice della lavastoviglie al collegamento idrico e alsystema di scarico
• Sul retro di uno o di entrambi gli armadietti laterali, devono essere inserti degli incavi di dimensioni para a 80 × 100 ~mm per il collegamento idrico, del sistema di scarico ed elettrico (A).

Se la lavastoviglieiene installata in un angolo,deve essere lasciato uno spazio libero di almeno 50~mm tra lo sportello aperto e gli armadi nelle vicinanze.
3 Le molle dello sportello della lavastoviglie sono state preimpostate in fabbrica.

• Ruotare le viti di regolazione su entrambi i lati per aumento/diminuire la tensione della molla. Fare riferimento alle immagini accanto alle viti.

• La tension della molla viene regolata correttamente quando lo sportello completeness aperto rimane in posizione orizzontale e cui essere spostato completeness verso l'alto esercitando una leggera pressione su diesso.

Fissare il nastro di assorbimento condensa除去 il piano di lavoro. Assicurarsi che chiuda con il bordo anteriore del controsoffitto.
La lavastoviglie deve essere collegata allo scarico.

1. Il tubo è gli collegato all'uscita dell'acqua di scarico. Tagliare le fascette e raddrizzare il tubo.
2. Collegare l'estremita ad un tubo di scarico (opzione A o B). Prendere in considerazione la massima altezza dell'uscita del tubo di scarico.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

Collegare l'ingresso dell'acqua al rubinetto dell'acqua corrente (3/4") utilizzando il tubo fornito e assicurarsi che venga fissato saldamente.

E' possibile collegare la lavastoviglie alla fornitura di acqua calda. Quando lo si fa assicurarsi che la temperatura max. non superi 60^ . Una temperatura più alta potrebbe compromettere il risultato della pulizia.

Nota:

Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che via è limpida e priva di impurità. In mancanza di questa precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

7 Collegare la spina di alimentazione alla rete elettrica.

Italiano

La lavastoviglie delve essere posizionata nella posizione di installmente in modo che sia del tutto in piano.

• I supporti posteriori possono essere regolati in altezza ruotando la vite Phillips al centro (pos. A). Fare riferimento all'imagine accanto alla vite (SU: la parte posteriore viene sollevata, GIU: la parte posteriore>vene abbassata).
  I piedini anteriori possono essere regolati ruotando a mano.
• Controllare il supporto orizzontale con una livella sulle superfici orizzontali o verticali all'interno della lavastoviglie e dello sportello.

9 Posizione are la lavastoviglie nella posizione finale.
La lavastoviglie deve essere fissata con delle viti nella posizione di montaggio.

I. Controsoffitto in legno: Inserire la staffa di montaggio in cima ai ritagli. Non avvitare la staffa di montaggio con il lato inferiore del controsoffitto.

II. Controsoffitto in pietra naturale:

Rimuovere la copertura in plastica delle pareti laterali della lavastoviglie (sportello aperto). Fissare la lavastoviglie lateralmente con le vitiattraverso le aperture degli armadi a sinistra e a destra della lavastoviglie.

Nota:

Prima di usare il prodotto per la prima volta, verificare che tutte le connessioni idrofile del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

Preparazione

Riempimento del contentatore del sale

Fig.2 A seconda della durezza dell'acqua di casa (grado di durezza)utilizzare il sale supplementare (addolcitore).Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contentatore del sale.
• Versare acqua nel contentitore del sale fino alla marcatura MAX.
• Posizione l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1,5 kg di sale. Una piccola fuoriuscita di acqua dal contentatore del sale è normale.
• Dopo aver riempito il contentitore, ri avvitare il tappo in senso orario.
• Subito dopo il riempimento del sale nel suo contentatore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altri importanti parti della macchina possono essere danneggiati dall'acqua salata con seguente perdita della garanzia.

Nota:

A seconda di quanto si scioglie il sale, la spia cui restare accesa anche后期i riempimento del contentatore.

Attenzione

Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di dati causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali uomini.
- Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in effesso.

Attenzione

• Aggiungere il sale molto prima di iniziare uno dei programmi di lavaggio completeness. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.
• Il contentitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

Fig. Attivazione della modalità di configurazione: accendere la lavastoviglie con l'interruttore on/off e, entro 60 secondi, premere e tenere premuto il pulsante del programma> per circa 5 secondi. L'apparecchio passera alla modalità di impostazione che verràindicata dall'in-dicatatore luminoso lampeggianteS.

Regolare il livello di consumo di sale:

Premere il pulsante> per selezionare l'impostazione corretta in base all'ambiente locale.Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Impostazione
°dH 1)	mmol/l 2)
0-5 0-0,94 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-5,0 H5
35-55 6,1-9,8 H6

Il prodotto uscira automaticamente da la modalità di configurazione, 5 secondi dopo l'ultima impostazione/ funzionamento dell'interruttore o quando si preme l'interruttore on/off.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2 millimol, unita internazionale per la durezza dell'acqua
*impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

Fig. 4 L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio. Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Spingere il fermo lateralmente e aprire il coperchio.
• Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti potrebbe inumidiri e non dissolversi correttamente.
• Se le stoviglie sono molto sporche, posizionare una dose aggintiva di detersivo nell'incavo esterno del coperchio della camera del detersivo. Questo detersivo entra in azione durante la fase di prelimavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.

b) Scomparto del detersivo per il ciclo di prelimavaggio.

• Chiudere il coperchio e premere finché non scatta in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig. 5 La lavastoviglie è progettata per utilizzato il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gobce sulle stoviglie.

• Premere la linguetta, capovolgere il coperchio e versare il brillantante nell'erogatore fino alla marcatura

MAX. Il volume del contentatore del brillantante è di circa 110 ml.

Italiano

• Capovolgere il coperchio verso il basso e chiuderlo in modo che scatti in posizione.

Nota:

Non riempire mai il dosatore del brillantante con altri sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo un'asciugatura alla macchia o strisciature.
Se l'erogatore del brillantante è vuoto, la spia del brillantante si accende.

Regolare il distributore del brillante

Il dosaggio può essere regolato in base a 5 livelli. Il livello predefinito è 3. Questa impostazione è quella consigliata.

1. Chiudere la sportello e accendere l'apparecchio con l'interruttore on/off.
2. Entro 60 secondi dall'accensione del dispositivo, premere e tenere premuto il pulsante del programma> per 5 secondi e quindi premere il pulsante di ritardo dell'ora di avvio per accedere alla modalità di impostazione. Il symbolo dell'indicatore del brillantante lampeggia.
3. Premere il pulsante del programma > nuovamente per selezionare l'impostazione corretta in base alle proprie abitudini di utilizzo. L'impostazione cambia nel seguente ordine: d1->d2->d3->d4-> d5->d1. Maggiore è l'impostazione, maggiore è il brillantante utilizzato.
4. La modalità di impostazione termina automaticamente 5 secondi dopo l'ultima impostazione o spegnendo il dispositivo con l'interruttore on/off.

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizione gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giu.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e sono possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale adire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipientidaddessert ecc.nel cestello superiore
• Sistemare parti grande e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglia in quanto potrebbero migliormente cadere fuori dal cestello.

Attenzione

I coltelli a lamalunga in posizione verticale rappresentano un potenziale pericolo.
Non lasciate che un oggetto tocchi il fondo.
- Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Regolazione del cestello superiore

Fig. 6a Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alto, è possibile caricare il cestello superiore in 2 positioni. Tirare il cestello superiore verso l'alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello.

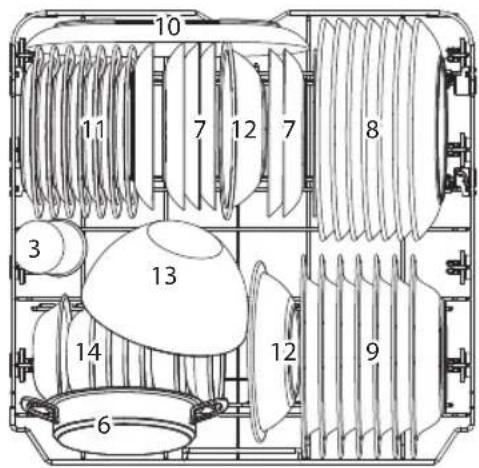

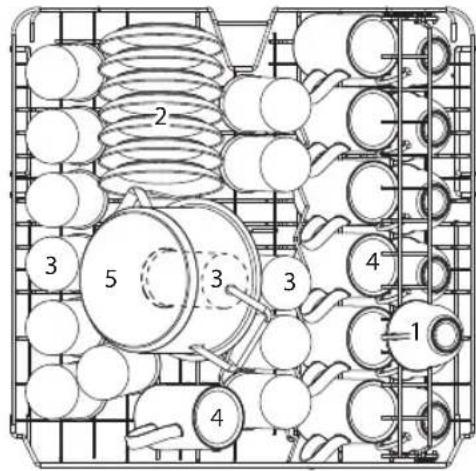

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello.

1 Tazze	2 Piattini	3 Bicchieri
4 Tazze Pentolino	5	6 Pentola da forno
7 Piatti per dolce	8 Piatti piani	9 Piatti fondi
10 Piatto ovale Piatti per dolce in melamina	11	12 Ciotole in melamina
13. Contenitore in vetro	14 Ciotole per dolci

Italiano

Fig. 6 Supporti aggiuntivi possono essere presenti nel cestello inferiore.

Vaschette aggiiuntive possono essere situatesotto al cestello superiore.

Fig. 7a Osservare lo schema per il posizionamento delle posate nell'apposto cestello. Vedere la tabella qui sotto per le denominazione delle parti.

1 Cucchiai	2 Forchette	3 Coltelli	4 Cucchiaini da te
5 Cucchiaini per dolce	6 Opschepleps	7 Forchette di servizio	8 Mestolo

Fig. 7b La vaschetta per le posate è modulare e cui essere regolata in base alle proprie esigenze

I. posizione standard, sinistra piatta, destra inclinata
II. entrambé le metà piane, metà destra rialzata
III. Iato sinistro piano, destro aperto, metà di destra spostata spostata a sinistra
IV. lato sinistro piano, destro aperto, meta destra rimossa

Italiano

Funzionamento

Lavaggio delle stoviglie

Fig. 8 Osservare la segunte procedura per avviare il processo di lavaggio:

1.Prepare la lavastoviglie. Caricare il cestello della lavastoviglie.
2. Aggiungere il detersivo o il brillantante. Assicurarsi che l'alimentazione idrica sua aperta, che l'apparecchio sa collegato alla rete e che lo sportello sa ben chiuso.
3. Premere l'interruttore On/Off per accendere la lavastoviglie.
4. Scegliere il programma, consultare il capitolo Tabella dei programmi.

Nota:

• Se viene utilizzato solamente un cestello è possibile disattivare la zona di risciacquo inutilizzata. Premere il pulsante di selezione della zona di risciacquo per selezionare la zona di risciacquo desiderata. Osservare gli indicatori o

• Se è stata selezionata l'apertura automatica dello sportello, l'asciugatura naturale è ottimizzata. Dopo il ciclo di lavaggio, lo sportello si après automaticamente è possono fuoriscire vapore e umidità. La relativa spia è accende. Questa funzione è disponibile come funzione standard per tutti i programmi è più essere disattivata premendo il tasting corrispondente

• Se lo si desidera, selezionare la funzione turbo per ridurre il tempo di esecuzione del programma (non cui quodesserere selezionato con Auto e Rapid).

• Se lo si desidera, selezionare la funzione di asciugatura extra se sono necessari piatti più asciutti dopo il lavaggio.

• Selezionare la funzione di autopulizia per pulire la lavastoviglie di tanto in tanto. Per farecision, premere il pulsante di apertura della porta per 3 secondi in modo che sul display venga visualizzato il tempo di programma 2:25 e quindi premere il pulsante Start/Pausa//per avviare il processo. Si notianche l'ultimo punto nella tabella del programma.

• Premere il pulsante. Per interrompere il programma spingere nuovamente il pulsante.

• Per avviare il processo di lavaggio in un secondo momento, premere il pulsante timer e premere più volte per impostare le ore di ritardo dell'avvio. Puo essere impostato un ritardo del tempo di avviamento da 1 a 24 ore. Successivement premere il pulsante Avvio/Pausa|. La lavastoviglie avvia il ciclo di lavaggio una volta trascorso il tempo preimpostato.

Nota:

Le spie del programma molto lo stato della lavastoviglie:
- Luce del programma accesa: standby o pausa.

1. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglie suonerà per 8 secondi, per poi fermarsi.

2. Specnere l'apparecchio con il pulsante Ein/Aus e chiudere la fornitura d'acqua.

3. Apire lo sportello della lavastoviglie.

Attenzione

E pericoloso après lo sportello durante un ciclo in corso,perché ci si può scottare con l'acqua calda.

• Attendere quale minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili除去 sono più caldi. Questo favoriràanche un'asciugatura migliorie.
  -Scaricare la lavastoviglie.

Italiano

Modificare il programma di lavaggio

É possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo pottrebbe essere giornato rilasciato, e l'apparecchio pottrebbe ave nelle scaricato l'acqua di lavaggio.

• Premere il pulsante (Avvio/Pausa); la macchina andr in stand by.
• Premere il pulsante di selezione programma > più di tre secondi. Modificare il programma per l'impostazione del ciclo desiderato.
• Premere nuovamente il pulsante (Awwio/Pausa") per continuare il processo di lavaggio.

Nota:

Se si après la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello e la macchina continua a lavorare dopo 10 secondi.

Mettere in pausa il ciclo di lavaggio

Se si è dimenticato un piatto, si può mettere in pausa il programma eaggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ora aperto.

1. Apire leggermente lo sportello per mettere in pausa il programma di lavaggio.
2. Dopo l'arresto dei bracci, è possibile après completeness lo sportello.
3. Aggiungere piatti dimenticati.
4. Chiudere lo sportello e la lavastoviglie continua è molto segnati.

Suggerimenti sul tipo di detersivo

Tenere in considerazione le note sottostanti per migliorare i risultati di pulizia, riducendo allo stesso tempo il consumo energetico e l'impatto sull'ambiente:

• Dosare il detersivo, il sale in base ai suggerimenti / requisiti del fornitore, tenendo conto della massa e del livello di sporcizia del servizio da Bavola.
  Nonutilizzare insieme tipi di detersivo / sale differenti.
• Si utilizzato detersivi a base di solventi o ingredienti corrosivi.
• Evitare il sovradosaggio.

Attenzione

Un dosaggio errato di detersivo, sale o altri additivi cui danneggiare il prodotto e promietterne il corretto funzionamento.

Funzione di aperture automatica dello sportello

• La funzione di apertura automatica dello sportello può essere disattivata, nel caso in cui la lavastoviglia non sia stata avviata.
• Premere i pulsanti del timer contemporaneamente.

Fig. 9 Tabella dei programmi

La tabella segunte molto quali sono i programmi migliorari da utilizzare per diversi livelli di residui di cibo sulle stoviglie e quando detersivo è necessario. Inoltre vengono sovrato le informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione delciclo di lavoro	Detersivopre/Princ	Durata(min)	Cons.energeti-co (KWh)	Cons. diacqua(l)	Bril-lan-tante
Automatocico	Per carichi da normalmente amolto sporchi	Prelavaggio a 45°C Lavaggio 55-65°C RisciacquoRisciacquo 50-55°CAsciugatura	4/18 g1 o 2 pezzi	85-150	0,850-1,550	8,5-18,0	★
Intensivo	Per stoviglie molto sporche, pentole很正常amente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio (50°C)Lavaggio (65°C)RisciacquoRisciacquo (60°C)Asciugatura	4/18 g1 o 2 pezzi	205 1	500 16,6		★
Uni-versale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco.	Prelavaggio (45°C)Lavaggio (55°C)RisciacquoRisciacquo (55°C)Asciugatura	4/18 g1 o 2 pezzi	175 0	980 13,6		★
ECO(*EN60436)	Questo è il programma standard; è adatto per pulire stovigliè normalmente sporche ed è il programma più efficente in termini di consumo energetico e idrico per quel tipo di stovigliè.	PrelavaggioLavaggio (50°C)RisciacquoRisciacquo (50°C)Asciugatura	4/18 g1 o 2 pezzi	198 0	747 9,8		★
Bicchieri	Per stovigliè e bicchieri poco sporchi.	PrelavaggioLavaggio (50°C)Risciacquo (50°C)Risciacquo (50°C)Asciugatura	4/18 g1 o 2 pezzi	120 0	950 13,5		★
90'90 min	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio (60°C)RisciacquoRisciacquo (50°C)Asciugatura	22 g1 pezzo	90 1	80 12,5		★
Rapido	Un programma più breve per carichi poco sporchi e lavaggio rapido.	Lavaggio (45°C)Risciacquo (45°C)	12 g1 pezzo	30 0	820 11,2
Autopu-lente	Pulizia efficace della lavastovi-glie stessa.	PrelavaggioLavaggio a 60°C RisciacquareRisciacquo a 70°C Asciugatura	4/18 g1 o 2 pezzi	145	1,250 1	4,9	★

Nota:

• ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale scopo è il programma più efficente in termini di consumo combinato di energia e di acqua. Viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Nota: i valori indicati per i programmi diversi dal programma ECO sono soloindicativi.

Italiano

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, quando i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quando asciugarle completeness. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio,attraverso l'interrottore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetria acqua nella serratura e nei componenti elettrici, non utilizzato alcun detergente spray.

Pulizia del gruppo filtering

Il filtrlo impedisce che resti di cibo di grande dimensioni o altri oggetti penetrino all'interno della pompa. Ispezionare i filtri per verificare la presenza di blocchi dati ogni utilizzato della lavastoviglie.

Fig. 10 Ilsystemafiltranteecostituito da un filtroagranagrossa,unfiltropiatto (filtrop Principale)e un micro filtro (filtrone).

• Filtro Principale A: Alimenti e particelle intrappolati da quello filtrò vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtrato a grana grossa C: Oggetti piu grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtrato a grana grossa. Per rimuovere gli elementi catturati dal filtro, premere delicatamente il tappo sulla parte superiore di quello filtro e sollevarla.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtrto.
• Pizzicare le due linguette alla base del filtro C ed estrarre il filtro B. Estrarre ora il filtro C dal filtro principale A.
• Lavare i filtrisotto l'acqua corrente.
  Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtrso sia installato correttamente.

Attenzione

Non usare la lavastoviglie con il sistema filtrante non installato.

De Pulizia dei bracci irroratori

Fig. 11 I bracci irroratori sono disponibili smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo.
  verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. É possibile ottenere decalcificanti adatti pressi i rivenditori.

Codici di erre

Codice	Significato Possibili cause
E1	Tempo di ingressso dell'acqua più lungo.	I rubinetto non è aperto, o l'ingresso dell'acqua è ostruito, oppure la pressione dell'acqua è troppo Bassa.
E3	La temperature richiesta non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
E4	Troppo pieno.	Alcuni componenti della lavastoviglia presentano delle perdite
E8	Errore di orientamento della valvola di distribuzione	Circuito aperto o rottura della valvola di distribuzione
Ed	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunità.
EC	Errore nelsystema di controllo del lavag-gio	Guasto PCB o motore

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento,fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispetti numeri di assistenza sono indicatori nella schedà di garanzia fornita con questo prodotto. Si noti che l'auto-riparazione impropria può comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili	cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'acqua è troppo Bassa	• Verificare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'acqua non viene pompata alla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtrò è otturato • Controllare il filtrlo grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzato solamente detersivi apposti per lavastoviglie
	• Riversamenti di brillantante • Pulire i riversamenti di brillantante

Italiano

Problema Possibili	cause Soluzione
Schiuma nella vaschetta interna	• è stato utilizzato del detersivo con colorante	• Utilizzato solo detersivorawn colorante
Strato bianco sulla superficie interna	• Minerali d'accua duri • Pulire regolamente l'interno con una spugna umida
Macchie di ruggine sulle posate	• Le posate non sono resistenti alla corrosione	• Non lavare questi oggetti nella lavastoviglie
	• Un programma non è stato avviato dopo il rifornimento del sale	• Avviare sempre un programma rapido dopo aver aggiunto il sale
	• Il coperchio dell'ammorbidente è lento	• Controllare e avvitarlo
Rumore martellante nel telaio	• Il braccio spruzzatore sbatte contro un oggetto nel cestello	• Interrompere il programma e risistemare gli oggetti
Rumore metallico • Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	• Causato dall'infallazione in loco o alla sezione trasversale della tubazione	• Questo non influisce sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	• Stoviglie caricate in modo scorretto	• Risistemare le stoviglie
	• I bracci spruzzatori sono bloccati
	• Detersivo insufficiente • Aggiungere più detersivo
	• Il programma non è potente a sufficientia	• Scegliere un'alto programma
	• Il filtrò è sporco o non è inserito correttamente	• Pulire il filtrò e assicurarsi che sia inserito correttamente
Opacizzazione sulle stoviglie in vetro	• Detersivo eccessivo • Usare mezzo detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	• Le stoviglie sono state graffiti da utensili in alluminio	• Utilizzato un detergente abrasivo delicato
Detersivo residuo nelle scomparto per tazze	• Le tazze di detersivo sono bloccate	• Risistemare le stoviglie
Le stoviglie non si asciugano	• Carico scorretto
	• Il livello di brillantante è troppo basso	• Aumentare il livello di brillantante
	• Le stoviglie vengono rimoso troppo presto	• Non rimuovere le stoviglie subito dopo il lavaggio.

Dati tecnici

Consumo energetico 1760 - 2100 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4	- 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua Fredda e calda (max. 60°C)

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglia normalmente sporche. É il programma più efficente a tale scopo interimi di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio ineffiente delle stoviglie e possibili malfunzionamenti.
• Il prelimavaggio manuale delle stoviglie comporta un magiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglia in una lavastoviglia domestica consumes generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglia domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.

• Osservare le informazioni sulla corretta installazione (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda) contentute nelle presenti istruzioni.

• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.

• Prima di ogni utilizzato, rimuovere tutti i corpi estranei alla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.

• Il controlledo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.

Nederlands
