Producttype	Inbouwvaatwasser
Capaciteit	14 couverts
Afmetingen (H x B x D)	Ongeveer 82 cm x 60 cm x 57 cm (schatting)
Netto gewicht	Ongeveer 40 kg (schatting)
Elektrische voeding	220-240 V ~ 50 Hz
Totaal vermogen	1760 - 2100 W
Waterdruk	0,4 - 10 bar (0,04 - 1 MPa)
Toevoertemperatuur	Koud en warm water (max. 60 °C)
Wasprogramma's	Auto, Intensief, Universeel, Eco, Glas, 90 min, Snel, Zelfreiniging
Hulpfuncties	Turbo, extra drogen, automatische deuropening, uitgestelde start 1-24u
Waterontharder	Instelbaar op hardheid (H1-H6)
Spoelvloeistofdispenser	Instelbaar op 5 niveaus
Mandjes	Bovenmand verstelbaar in hoogte, ondermand met steunen, modulair bestekrek
Veiligheid	Kinderbeveiliging (niet expliciet vermeld, maar veiligheid kinderen 8+), overloopbeveiliging
Reiniging en onderhoud	3-traps filter (grofmazig, microfilter, hoofdfilter), uitneembare sproeiarmen
Beschikbaarheidsduur van onderdelen	Minstens 7 jaar, tot 10 jaar afhankelijk van het onderdeel
Waterverbruik Eco-programma	9,8 L
Energieverbruik Eco-programma	0,747 kWh
Duur Eco-programma	198 min
Geluidsniveau	Niet gespecificeerd, schatting 44-48 dB(A)
Installatie	Vereist wateraanvoer en -afvoer, stopcontact 220-240 V

Veelgestelde vragen - KDW 6041-1 C BU Koenic

Hoe pas ik het zoutverbruik aan op basis van de waterhardheid?

Zet het apparaat aan met de aan/uit-schakelaar, houd vervolgens binnen 60 seconden de programmaknop ongeveer 5 seconden ingedrukt. Druk op de knop > om de instelling (H1 tot H6) te kiezen volgens de hardheidstabel (°dH of mmol/l). De fabrieksinstelling is H3. De machine verlaat de modus automatisch na 5 seconden.

Wat te doen als het zoutindicatielampje blijft branden na het vullen van het zoutreservoir?

Het lampje kan blijven branden zolang het zout niet volledig is opgelost. Start onmiddellijk na het vullen een snel programma om het zout op te lossen en schade aan het filtersysteem te voorkomen.

Hoe stel ik de spoelvloeistofdispenser in?

Sluit de deur en zet het apparaat aan. Houd binnen 60 seconden de programmaknop 5 seconden ingedrukt, druk vervolgens op de uitstelknop om de instelmodus te openen. Het spoelvloeistofindicatielampje knippert. Druk op de programmaknop > om te kiezen tussen d1 (minst) en d5 (meest). Het standaardniveau is d3. Hoe hoger de instelling, hoe meer spoelvloeistof wordt gebruikt.

Welke soorten afwasmiddel gebruiken?

Gebruik uitsluitend speciaal afwasmiddel voor vaatwassers (poeder, tablet of gel). Voor de voorwas, als de vaat erg vuil is, plaats dan een extra dosis in het buitenste compartiment van het deksel. Meng geen verschillende soorten producten.

Hoe laad ik de vaat correct in?

Plaats kopjes, glazen en kleine voorwerpen in de bovenmand. Borden, pannen en grote schalen gaan in de ondermand. Messen en scherpe voorwerpen moeten met de punt naar beneden of horizontaal worden geplaatst. Niet overbeladen en zorg ervoor dat de sproeiarmen vrij kunnen draaien.

Hoe reinig ik de filters?

Draai de filterdop (C) tegen de klok in en verwijder het geheel. Scheid de drie delen: hoofdfilter A, microfilter B, grofmazig filter C. Was ze onder stromend water. Monteer in omgekeerde volgorde en zorg ervoor dat het geheel goed vastzit voordat u het apparaat opnieuw gebruikt.

Wat betekenen de foutcodes E1, E3, E4?

E1: watertoevoerprobleem (kraan dicht, lage druk). E3: temperatuur niet bereikt (defect verwarmingselement). E4: overloop (lek). Raadpleeg de handleiding voor de volledige lijst. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waarom is de vaat niet droog aan het einde van de cyclus?

Dit kan komen door een onjuiste belading (vaat te dicht bij elkaar), een te laag niveau van spoelvloeistof (verhoog d1-d5), of te vroeg verwijderen. Activeer de extra droogfunctie indien beschikbaar. Laat de deur op een kier na de cyclus om het drogen te verbeteren.

Hoe gebruik ik de uitgestelde startfunctie?

Nadat u het programma hebt geselecteerd, drukt u meerdere keren op de timer knop om de vertraging van 1 tot 24 uur in te stellen. Het scherm toont de uitgestelde starttijd. Druk op Start/Pauze. De cyclus start automatisch wanneer de vertraging is verstreken.

Wat is de beschikbaarheidsduur van reserveonderdelen?

De reservicedelen die in de richtlijn inzake ecologisch ontwerp zijn vermeld, zijn minimaal 7 jaar, tot 10 jaar afhankelijk van het onderdeel, verkrijgbaar. Neem contact op met de klantenservice om te bestellen.

GEBRUIKSAANWIJZING KDW 6041-1 C BU Koenic

Veiligheidsinstructies

• Dit apparaat kan onder toezicht en na uitleg over het veilige gebruik van het apparaat, en nadat zich bewust zijn van de möglichke bevaren, worden bediend door kinderen ouder dan 8aar.
• Kinderen mogen nicht met het product spelen.
• Reiniging en onderhoud dienen nicht uitsluitend uitgevoerd te worden door kinderen ouder dan 8年龄段 en onder toezicht.
• Dit product is ontworpen voor het wassen van maximaal 14plaatsinstelleningen.
• De deur mag Niet in de geopende stand worden achtergelaten, sondern dit een struikelgevaar kan zich.
• Volg de instructies op voor het vullen van de vaatwasser.

Waarschuwing! Messen en andere artikelen met scherpe punten要去en met de punt maar beneden of liggend in de korf worden geladen.

Veiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden.thuis of in huishoudelijkne Niet-commercialie omgevingen zoals personeelskeukens in winkels, Kantoren, boeren- enkleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.
• De vaatwasser heeft ventilatieopengingen in de onderkant. Deze openingsogen Niet worden belemmerd door een tapijt.
• Een beschadigde stroomkabel dientuitsluitend te worden verrangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
• Volg de aanwijzingen in het hoofdstuk Reinigung en zorg.

Nederlands

Veiligheidsinstructies

Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veriligeid en voor het gebruik en onderhoud van het apparaat.
- Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
- Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
- Probeer onder geen bedding om het product (bijv. bij schade aan de stroomkabel, als het product is gezallen, enz.) zich te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geauthoriseerde servicedienst.
- De netspanning dient overeen te komen met de informatatie die staat vermeld op het kenplaatje van het apparaat.
- Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
- Houd dit apparaat, met inbegrip van de stroomkabel en de stekker,uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproduerende apparaten/voorwerpen.
- Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
Koppel het apparaat los van het voedingsnet als het apparaat Niet in gebruik is of als er spreake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
- Gebruik dit apparaat uitsluitend op drogeplaatsen en binnen, nicht geschikt voor gebruik buiten.
- Dit product is nicht geschickt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

92

• Volg de meegeleverde instructies op voor de installmentie.
• Dit product worden aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zie het hoofdstuk Technische gegevens. Let op alle instructies over de installmentie van de afneembare slangsets en gebruik neue slangsets voor de installmentie. Gebruik geen oude slangsets opnieuw.
• Belangrijk! Controller voor gebruik of het product in een bruikbare staat verkeert. Het product mag Niet worden gebruikt als het tekenen van schade vertoont of als het vermoeden bestaat dat het defect is.

Gefeliciteerd!!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gelebruik.

Beoogd gebruik

Dit product isuitsluitend bedoeld voor het reinigen van bestek en vaat dat vaatwasserbestendig of geschikt voor vaatwassers is. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit product is ontworpen voor huishoudelijk gebruik en is Niet voor commercieel gebruik bestemd. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die Niet voldoet aan het doel opgegeven door de fabrikant.

Voor heteerste gebruik

Verwijder het apparaat en de accessoires voorzichtiguit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijkbepalingen te doen.Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum. Controleer de inhoud van de verpakking op completheid en schade.Indien de inhoud incompleet of beschadigd is,dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Garantie en reserveonderdelen

De garantietijd van het product en de geldende garantievoorwaarden staan vermeld op de garantiekaart die bij het product geleverd is. De reserveonderdelen, die in de desbeteffende Ecodesign richtlij worden vermeld,+kennen worden verkregen door contact op te nemen met de klantenservice voor eenperiode van respectievelijk 7aar of 10aar.

Inhoud

1 x Vaatwasser 1 x Handleiding 1 x Garantiekaar

Besturingselement en onderden

A Bedieningspaneel

A1 Aan/uitschakelaar

A2Programma keuzetoets

A3 Timertoets

A4 Glansmiddelindicator

A5 Waterontharder (zout)indicator

A6 Functiekeuzetoets F

A7 Spoelzone keuzetoets

A8 Deuropeneritoets

A9 Start/pauzetoets

A10 Indicatoren voor speciale functies

A11 Scherm

A12 Wateraansluiting indicator

A13 Programmaweergave

B Handvat

Deun

Besteklade

Bovenste vaatkorf

F Onderste vaatkorf

G Vulcompartment

Wasmiddel, tablet/poeder-reservoir

G1 Afdekking

G2 Compartment voor de hoofdwas

G3 Vergrendeling

G4 Compartment voor de voorwa

Glansmiddenreservoir

G5 Vulopening met MAX marking

G6 G6Deksel glansmiddelreservoir

Binnenin

H1 Zoutreservoir

H2 Wateruitloop met filterset

H3 Boven en onder spreoiarmen

Achterzijde

1 Netsnoer met stekker
1 Afvalwaterslang (voorgemonteerd)
K Slang voor toevoer van water (voorgemonteerd)

Accessoires

Trechter (niet getoond)

Nederlands

Installatie

Opmerking:

Bij het aansluiten op drinkwater要去 erop letten dat u het apparaat aansluit met een veiligheidsvoorziening tegen drinkwaterverontreiniging dor terugstroming (overeenkomstig DIN EN 1717). Wij adviseren u om de installmente, inclusief de watertoevoer en elektrische aansluitingen, en reparations door een gekwalificeerde monteur uit te latente voeren.

Fig.1 De vaatwasser dient geinstalleerd te worden in de nabijheid van een watervoorzieening, een afvoer en elektrische aansluiting.

Opgelet

Na het uitpakken opent u de deur en verwijdert u alle transportbescherminguit de korven en spreoiarmen. Zorg dat despreoiarmen vrij hunnen draaien.

Opmerking:

Contoleer het meegeleverde montagematerialial, beugels, schroeven en klittenband om het sierpaneel etc. vast te make.

1 Let op de installmentaefmetingen.

• Een plaatds dichtbij een goatsteen wordt aanbevolen zodat de vaatwasser makkelijker aangesloten kan worden op het water en de afvoer.
• Achterop een of beiden zich kastjes, dienen uitsparingen van 80 × 100 ~mm gemaakt te worden voor water, afvoer en elektrische aansluiting (A).

2 Als de vaatwasser in een hoek worden geinstalleerd dient er een minimale afstand van 50~mm tussen de geopende deur en de omringende kasten aangehouden te worden.

3 De veren van de deur van de vaatwasser zijn in de fabriek vooraf ingesteld.

• Draai de stelschroeven aan beiden kanten om de veerkracht te vergroten / verkleinen. Raadpleeg de afbeelding naast de schroeven.

• De veerkracht is correct afgesteld wonneer de volledig geopende deur in horizontale positie blijft en helemaal omhoog kan worden bewogen door erlicht aan te trekken.

4 Bevestig de condensstrip onder het werkblad. Zorg dat deze aansluit bij de voorkant van het aanrecht.

5 De vaatwasser要去 op de afvoer worden aangesloten.

1. De slang is al op de afvalwateraansluiting aangesloten. Snij de binder los en wikkel de slang af.
2. Sluit het uiteinde aan op een afvoerijp (optie A of B). Let op de max. hoogte van het uiteinde van de slang.

Opmerking:

Een geschikte slanghouser is als optionele accessoire te verkrijgen.

Sluit de wateraansluiting met behulp van de voorgemonteerd slang aan op de waterleiding (3/4 inch) en zorg ervoor dat deze stevig is aangedraaid.

Het is möglichk om de vaatwasser aan te sluiten aan een warmwateraanvoer. Indien u dit doet, zorg er dan voor dat de maximumtemperaurd 60^ nicht overschrijdt. Hogere temperaatur kan de reining beinvloeden.

Opmerking:

Als de waterleidingen zich en voor een langere tijd Niet发展格局, maar het water lopen om er voor te zorgen dat het water helder en zuiver is. Als deze voorzorgsmaatregel Niet worden genomen, bestaat het risico dat de waterinlaat geblokkeerd en het toestel beschadigd raakt.

Steeke de stekker in het stopcontact.
Devaatwasser dient geplaatst te worden in de installmentiepositie zodat hij absolut waterpas staat.
- De weiterste pootjes können versteld worden in hoogte door aan de middelste Phillips schroef te draaien (Pos. A). Zie de afbeelding naast de schroef (OMHOOG: dechterkant gaat omhoog, OMLAAG: dechterkant gaat omlaag).

Nederlands

• De voorste pootjes hunnen handmatig verzeld worden door ze te draaien.
• Controller de horizontalie stand met een waterpas op horizontalie en verticale oppervlakken in het interieur van de vaatwasser en de deur.

9 Zet de vaatwasser op de uiteindelijke plaats.
De Vaatwasser dient vastgezet te worden met schroeven in de montage positie.

I. Houten aanrecht: Plaats de montagebeugel bovenop de uitsne Schroef nu de montagebeugel aan onderkant aan het aanrecht vast.

II. Naturustenen aanrecht: Verwijder de kunststof kap van de zijkanten van de vaatwasser (deur open). Bevestig de vaatwasser met de schroeven door de openingsen van de kastjes links en rechts van de vaatwasser.

Opmerking:

Controleer voordat u het product voor de eerste koer gebruikt of alle wateraansluitingen van het product correct bijn afgedicht en zowel op het apparaat als op het waterleidingnet bijn aangesloten. Controleer alle aansluitingen regelmatig om mogelijk lekkege te voorkomen.

Voorbereiding

Het zoutreservoir vullen

Fig.2 Afhankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout (waterontharder). Volg.altijd de instructies van het zout op.

• Verwijder de mand en schroef verzolgens de dop van het zoutreservoir eraf.
• Giet water in het zoutreservoir tot aan de MAX marketing.

• Steek het uiteinde van de meegeleverde trechter in de opening van het zoutreservoir en vuldezem ongeveer 1,5 kg zout. Het is normal dat eenkleine hoeveelheid wateruit het zoutreservoir komt.

• Na het vullen van het reservoir, schroef de dop stevig linksom terug.

• Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden (we stellen het snelprogramma voor). Anders kan het filtersystem, de pomp of andere belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de garantie komt te verrallen.

Opmerking:

Afhankelijk van hoe goed het zout oplost, kan het contrôlelampje voor het zout nog steeds branden, zichs als het zoutreservoir is gezuld.

Waarschuwing

• Gebruik alleen zout special ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout die Niet specifiek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, za de waterwasser beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is Niet aansprakelijk voor de veroorzaakte schade.
• Als er zout gemorst is,要去 een snelprogramma worden gedraaid om het overtollige zout te verwijderen.
  Vul uitsluitend met zout net voor het starten van een van de volledige wasprogramma's. Hierdoor wordt voorkomen dat zoutresten of zout water, die gemorst+kennen,zijn,voor een langere tijdsperiode op het oppervlak van de machine achechterblijven, wat tot corrosie kan leiden.
• Het zoutreservoir mag alleen worden bijgevuld als het controelampje voor het zout in het bedieningspaneel.gaat branden.

Nederlands

Instellen zoutverbruik

Fig.3 Activeer de installmentie modus:

Schakel de vaatwasser in met de aan/uitschakelaar en druk binnen 60 seconden de programmatoets> 5 seconden lang in. Het toestel opent de instelmode wat door een knipperend indicatielampje van wordt aangegeven.

Het zoutverbruik instellen: Druk op de knop >om de juiste instelling volgens uw locatie te selecteren. Volg onderstaande tabel om de juiste instelling te vinden.

Waterhardheidsgraad		Instelling
°dH1)	mmol/l2)
0-5 0-0,94 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-6,0 H5
35-55 6,1-9,8 H6

Het product zal automatisch de instelmode 5 seconden na de laatste instelling/bediening verlaten, of als de aan/uitschakelaar worden ingedrukt.

Opmerking:

Duitse hardheidsgraad van het water
2) millimol, internationale eenheid voor waterhardheid
* fabrieksinstelling

Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water.

Vaatwasmiddel toevoegen

Fig. 4 De dispenser要去 hét begin van elke wasprogramma opnieuw worden gezuld.

Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

• Druk de ontgrendeling opzij en open de deur.
  Voeg algijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan het vochtig worden en zal het Niet goed oplossen.
• Als de vaat erg vuil is,plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zaijdens de voorwasgang worden gezruikt.

Let op het verschil van beiden vakken:

a) Wasmiddelvak voor de hoofdwas.
b) Wasmiddelvak voor de voorwaspang.

• Sluit het deksel en druk totdat deze vastklikt.

Opmerking:

Gebruik alleen vaatwasmiddel special gemaakt voor gebruik in vaatwassers. Houd uw vaatwasmiddel fris en droog.

Het glansmiddelreservoir vullen

Fig. 5 Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkommenijdens de LASTe spoeling om te voorkomen dat waterdruppels op de vaat worden gezormd.

• Druk op het klepje, klap het deksel omhoog en giet het glansmiddel erin tot aan de MAX-markering. De inhoud van het glansmiddelreservoir is ongeveer 110 ml.

• Klap het deksel weer maar beneden en sluit het zodayat het zichtklikt.

Opmerking:

Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigingsmiddel, vloeijaar vaatwasmiddel). Dit za het apparaat beschadigen.

• Het glansmiddel worden automatisch tijdens de LASTe spoeling gedoseerd, zodate grondig spoelen, en vlekke- en streeploos drogen gegarandeerd worden.
• Als het glansmiddelreservoir leeg is za het lampje van het glansmiddel oplichten.

Stel het glansmiddelreservoir in

De dosering kan op 5 niveau's worden ingesteld. Standaardniveau is 3. Deze instelling is een aanbeveling.

1. Sluit de deur en schakel het apparaat in met de aan/uitschakelaar.
2. Druk binnen 60 seconden na het aanzetten van het appraat op de programmatoets > en houd deze 5 seconden vast en druk dan op de startijdvertragingstoets om de instelmode te openen. Het glansmiddelindicationsymbol knippert.
3. Druk op de programmatoets om de juiste instelling te kiezen die overeenkomt met uw wensen. De instellenen wijzigen in deze volgorde: d1->d2->d3->d4-> d5->d1. Hoe hoger de waarde, hoe meer glansmiddel gekruikt worden.
4. De instelmode worden automatisch 5
   seconds na de LASTe instelling beeindigd,
   of als u het apparaat met de aan/
   uitschakelaar uitschakelt.

Opmerking:

• Stel een hoger niveau in als er vlekken awhile bijven op de borden.
• Stel een lageriveau in als er een sluier of strepen awhilen op op borden.

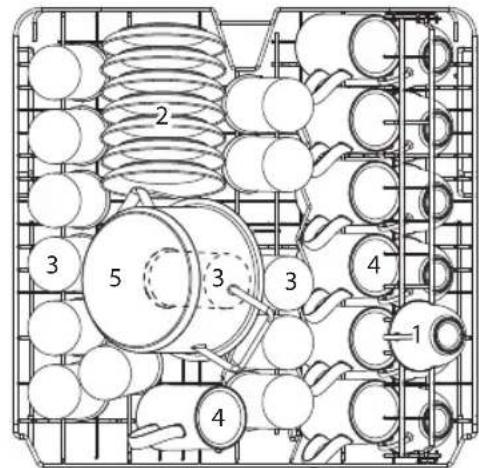

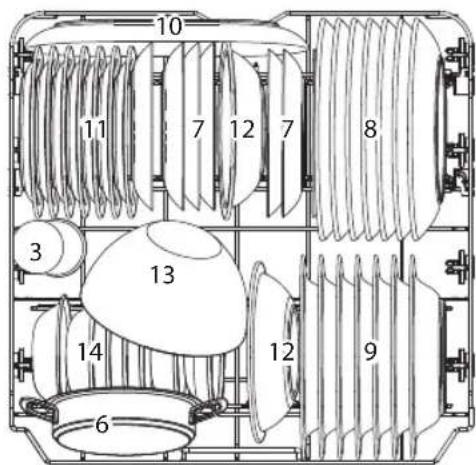

De vaatwassermand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zich. Volg de instructies van de fabrikanten.
• Schraap eventuele große hoeveelheden etensresten eraf. Week aangebakken etensresten in de pannen in. Het is Niet nodig om de vaat aft e spoelen onder stromend water.

• Plaatsarticelen op de volgende manier in devaatwasser:

• Artikelen zoals kopjes, glazen, poten/pannen, enz. maar beneden gericht.

• Gebogen artikelen of met uitsparingen moeten schuin worden geladen zodat het water kan weglopen.

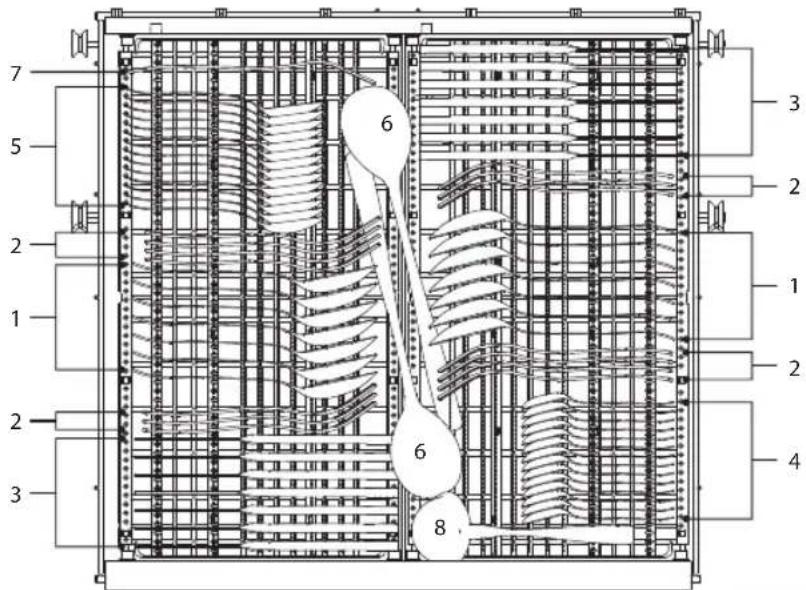

• Al het bestek worden veilig gestapeld en kan nicht omvallen.
• Al het bestek worden zodenig geplaatst zodate de spreoiarmen tijdens het wassen vrij+kunnen draaien.
  Zetkleine vaat, bijv. lichte en delicate spullen zoals schotels, kopjes, glazen, dessertschaaltjes etc.in de bovenste korf.
• Zet große en zware vaat, Zoals borden, schalen, pannen,kommen etc. in de onderste korf.

Opmerking:

Zeerkleine artikelen mogen nicht in de vaatwasser worden gewassen,ondat zegemakkelijkuit de korf hunnen vallen.

Waarschuwing

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.
• Laat geen artikelen door de bodem uitsteken.
• Laad.altijd scherpe artikelen met descherpe punt maar beneden!
• Laad uw vaatwasser Niet te vol odomat dit het resultaat za beinvloeden.

Nederlandds

Aanpassen van de bovenste korf

Fig. 6a Om meer ruimte te creëren in de bovenste of onderste korf, bijv. voor grotere stukken kookgerei, kut u de korf in 2 standen zetten. Trek aan de bovenste korf om deze omhoog te verplaatsen. Druk de handgrepen aan beiden zichden in om de korf omlaag te bewegen. Let op het algemene plan voor hetplaatsen van borden en bestek in de mand..

1 Kopjes	2 Schotels	3 Glazen
4 Mokken Kleine pan	5	6 Ovenschaal
7 Dessertborden	8 Eetborden	9 Soepborden
10 Ovalen schaal Melamine dessertborden	11	12 Melamine kommt
13 Glazen schaal	14 Dessertkommen

Nederlands

Fig. 66 Extra steunen kuren omhoog geklapt worden in de onderste korf. Extra rekjes kuren omlaag gebracht worden in de bovenste korf.
Fig. 7a Let op het algemene plan voor hetplaatsen van bestek in de bestekmand. Zie onderstaande tabel voor möglichke benamingen.

Soepelps	Vorken	Messen	Theepels
Dessertelps	Opschepleps	Opdienvorken	Soepel

Fig. 76 De bestekbak is modulair opgebouwd en kan aangepast worden aan uw wensen.

I. positie standard, links vlak, rechts hellend
II. beide helften plat, rechter helft groter
III. links plat, rechts open, rechter helft boven de linker helft
IV. links plat, rechts open, rechter welt verwijderd

Nederlands

Gebruik

Vaatwassen

Fig.8 Volg de volgende stappen om het wasproces te starten:

1. Bereid de vaatwasser voor. Vul de vaatwasserkorf.
2. Voeg vaatwasmiddel of spoelmiddel toe. Zorg ervoor dat de waterkraan/ watertoevoer is geopend, de machine op het stopcontact is aangesloten en de deur goed is gesloten.
3. Druk op de aan/uit toets om de vaatwasser in te schakelen.
4. Kies uw programma, zie het hoofdstuk kiezen van een Programmatabel.

Opmerking:

• Als er slechts een kurz wordt gebrukt, kunt u de Niet gebrukte spoelzone uitzetten. Druk op de keuzetoets voor de spoelzone om de gewenste spoelzone te selecteren. Houd de individoren ofinde gaten.

• Als u voor automatische opening van de deur heeft gekozen, dan worden het tatsächlijke droogproces verbeterd. Na de wascyclus opent de deur automatisch zodat stoom en vochtigheid+kennenontsnappen.Het betreffende controelampje ghat aan. Deze functie is beschikbaar als een standardfunctie voor alleprogramma's,en kan worden gedeactiveerd door een druk op de betreffende toets

• Kies indien gewenst de turbofunctie om de duur van het programma te verkorten (kan nicht worden gekozen bij Auto en Snel).
  6.6. Kies indien gewenst de extradroog Functie u extra droge vaat wenst na het wassen.

• Kies de zelfreinigingsfunctie om af en toe de vaatwasser te reinigen. Druk hiervoor 3 seconden op de deuropenertoets 己 dat de programmaduur 2:25 zichtaar worden op het scherm, en druk verwolgens op de start/pauzetoets 已 om het proces te starten. Let ook op het LASTe punt in de programmatabel.

• Druk op de|toets. Druk opnieuw op de|bets om het proces te stoppen.

• Om het afwassen op een later tijdstip te starten, drukt u op de timer toets en druk meerdere malen op om het aantal uren waarmee de start wordtuitgesteld in te stellen. U kunt 1-24 uur startvertraging instellen. Drukvervolgens op de Start/Pauze toets. De vaatwasser start de was cyclus als de ingestelde tijd verlopen is.

Let op:

De programmalampjes geleven de status van de vaatwasser wee:
Programmalampje brandt: standby of pauze.

1. Als de afwascyclus is voltooid,
   zal de zoemer van de vaatwasser
   gedurende 8 seconden klinken en
   vervolgens stoppen.

2. Schakel de machine uit met behulp van de Aan/Uit toets en sluit de watertoevoer af.

3. Open de deur van de vaatwasser.

Waarschuwing

Het is gevaarlijk om de deurijdens het wassen te openen, odomat het hete water u kan verbranden.

Wacht een pau minuten voor het leegmaken van de vaatwasser om het hanteren van de hete vaat en gebruiksvoorwerpen te voorkomen. Het zal ook beter drogen.
- Maak de vaatwasser leeg.

Verander wasprogramma

U kunt het wasprogramma wijzigen wanneer de vaatwasser slechts voor een korteijd loopt. Anders kan het afwasmiddel alijken vrijgekomen en kan het apparaat het afwaswater al hebben afgevoerd.

• Druk op en houd de knop "Dart/pauze") de machine zal in de stand-bymodus schakelen.
• Druk op en houd de knop "Programma keuzetoets> langer dan drie seconden ingedrukt. Wijzig het programma met de gewenste programma-instelling
• Druk opniew op de knop "Dart/pauze)" om het wasproces te stoppen.

Opmerking:

Als u de deur tijdens een wasprogramma opent, za de machine pauzeren. Wanner u de deur sluit za de machine na 10 seconden verdergaan met werken.

Het vaatwasprogramma onderbreken

Als u een bord bent vergeten kunt u het proces onderbreken en het toevoegen, maar controleer of het wasmiddelreservoir nog Niet is geopend.

1. Open de deur een beetje om het wasprogramma te onderbreken.
2. Nadat de spreoiarmen met werken stoppen, kunt u de deur volledig openen.
3. Voeg de vergeten borden toe.
4. Sluit de deur de machine zal na 10 seconden verdergaan.

Aanbevelingen voor het type vaatwasmiddel

Overweeg onderstaande opmerkingen om het wasresultaat te verbeteren en het energieverbruik en de gevolgen voor het milieu te verminderen:

• Doseer het vaatwasmiddel en zout op basis van de aanbevelingen/vereisten van de leverancier, rekening houdend met de hoeveelheid en de vuilgraad van het vaatwerk.
• Meng geen verschillende wasmiddelen en zouten.
• Worden er vaatwasmiddelen gezruikt op basis van oplosmiddelen of bijtende ingredienten
• Vermijd overdosering

Voorzichtig

Een verkeerde dosering van wasmiddel, zout en andere toevoegingen kan het product beschadigen en de goede werkig nadelig beinvloeden.

Automatische deur opener functie

• De automatische deuropeningsfunctie kan worden gedestructiveerd als de vaatwasser nog Niet is gestart.
• Druk tegelijkertijd op de timer knappen.

Nederlandds

Fig.9Programmatabel

De onderstaande tabelaat zien welke programma's het beste zijn voor de hoeveelheid voedselresten op de vaat en hoeveel afwasmiddel er nodig is. Het toont ook verschillende informatatie over de programma's.

Programma	Informatie en doel	Beschrijving van het programma	Voor-/hoofdwas-middel	Duur(min)	Energie-verbruik(KWh)	Waterver-bruik (L)	Spool-middel
Auto-matisch	Voor normal tot zwaar verwulde ladingen	Voorwas 45°C Afwas 55 - 65°C Spoelen Spoelen 50 - 55°C Drogen	4/18 g 1 of 2 stucks	85-150	0,850-1,550	8,5-18,0	★
Intensief	Voor zeer zwaar verwuldderviesgoed en normal verwulde potten, pannen, borden enz. met opgedroogd vull.	Voorwas (50°C) Afwas (65°C) Spoelen Spoelen Spoelen (60°C) Drogen	4/18 g 1 of 2 stucks	205 1,500 16,6			★
Universeel	Voor normal verwulldervies-good zoals potten, borden, glazen enlicht verwulde pannen.	Voorwas (45°C) Afwas (55°C) Spoelen Spoelen (55°C) Drogen	4/18 g 1 of 2 stucks	175 0,980 13,6			★
ECO(EN60436)	Dit is het standardprogramma: Het is geschikt om normal verwuldderviesgoed schoon te makeen en het is het meest efficiente programme wat betreft het gecombineerde energia- en waterverbruik voor dat soort serviesgoed.	Voorwas Afwas (50°C) Spoelen Spoelen (50°C) Drogen	4/18 g 1 of 2 stucks	198 0,747 9,8			★
Glas	Voorlicht bevuld servies en glazen.	Voorwas Afwas (50°C) Spoelen (50°C) Spoelen (50°C) Drogen	4/18 g 1 of 2 stucks	120 0,950 13,5			★
90'90 min	Voorlicht verwulde ladingen die geen uitstekende drogingsefficientre vereisen.	Afwas (60°C) Spoelen Spoelen (50°C) Drogen	22 g 1 stucks	90 1,180 12,5			★
Snel	Een korteafwas voorlicht verwulde ladingen en snelafwas.	Afwas (45°C) Spoelen (45°C)	12 g 1 stucks	30 0,820 11,2
Zelfreini-ging	Effectief reinigen van de vaatwasser zelf.	Voorwas Wassen 60°C Spoelen Spoelen 70°C Drogen	4/18 g 1 of 2 stucks	145	1,250 1	4,9	★

Opmerking:

• ECO: Dit programma is geschikt voor het reinigen van normala verwuid serviesgoed en voor dit gebruik is het het meest efficiente programma in termen van gecombineerd energia- en waterverbruik. Het worden gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen.

Opmerking: De opgegeven waarden voor een ander programma dan het ECO programma zijn slechts individatief.

102

Nederlands

Reiniging en onderhoud

Waarschuwing

• Gebruikijdens het reinigen nooit oplosmiddelen, schuren de materialen, harde borstels, metalen voorwerpen of scherpveoorwerpen. Oplosmiddelen zich schadelijk voor de gezondheid en kunnen de kunststof onderden van het apparaat aantasten, terwijl schuren reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze verwolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.
• Reinig de rand rond de leur alleen met behulp van een zachte, warme en vochtige doeck. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray.

Het filterelement reinigen

De filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. Inspector de filters voor verstoppingen telkens nadat de vaatwasser is gebruikt.

Fig. 10 Het filtersystemebestaatuiengroffilter,een platte(hoofdfilter)en een microfilter (fijnfilter).

• Hoofdfilter A: Voedsel- en vuildeeltjes in deze filter bevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.
  Fijnfilter B: Deze filter houdt vuilen etensresten in de zinkputruimte vast en voorkomt dat hetijdens het wasprogramma opnieuw op de vaat worden afgezet.
  Groffilter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kuren blokkeren worden door de grofffilter gezangen. Om de artikelen die door de filter zich gezangen te verwijderen, trek zachtjes aan de lipjes bovenop deze filter en til het eruit.

Demonteer en reinig de filter als volgt:

• Draai de filterdop (filter C) linksom en neem het hele filterelement eruit.
• Knijp de twee lipjes aan de onderkant van filter C in en trek filter Buit. Trek nu filter Cuit hoofdfilter A.
• Was de filters onder stromend water.
  In elkaar terugzetten worden in omgekeerde volgorde gedaan. Zorg ervoor dat het filtrelement correct is geinstalleerd.

Waarschuwing

Gebruik de vaatwasser nicht zonder het filtersystem geinstalleerd.

De sproeiarmen schoonmaken

Fig.11 De spreoiarmen hunnen gemakkelijk voor periodieke reiniging van de mondstukken worden verwijderd, om möglichke verstoppingen te voorkomen.

• Pak het midden van de sproeiarm, trek het maar boven om te verwijderen.
• Was de armen onder een straal van stromend water.
• Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de spreoiarmen correct worden geinstalleerd en vrij+kunnen draaien.

Ontkalking

Ontkalking is nicht nodig wanneer de gespastedosis van vaatwasmiddel worden gebruikt. Als u het toestel wilt ontkalken, gebruik hetontkalkingsmiddel zoals aangegeven in de instructies van de fabrikant. U kunt een gespastontkalkingsmiddel kopen bij uw handelaar.

Nederlands

Foutcodes

Code Betekenis Mogelijk oorzaken
E1 Langere inlaattijd.		De kraan is Niet geopend, of de inname van water is beperkt, of de waterdruk is te laag.
E3	Bereikt de gewenste temperatuur Niet.	Storing van het verwarmingselement.
E4 Overstroming. • Een onderdeel van de vaat wasser lekt.
E8	Storing van de oriëntatie van de distributieklep	Onderbreking of kapotte distributieklep
Ed	Communicatiestoring tussen hoofdprintplaat en displayprintplaat.	Open circuit of kapotte bedrading voor de communicatorie.
EC	Wasbeheer systemfout	PCB of motorstoring

Neem contact op met de klantenservice als u FOUT codes krijgt. De desbetreffende meldpunter worden verstrekt in een apart, meegeleverd, document.

Problemen oplossen

Raadpleeg de volgende tabel als er problemen zijn tijdens het gebruik. Als de problemen nicht kuren worden opgelast zoals aangegeven onder Oplossing of als reserveonderdelen voor zelfreparatie nodigহn, neem dan contact op met het servicecentrum. De betreffende hotlines staan vermeld op de garantiekaart die bij dit product worden geleverd. Onjuiste zelfreparatie kan zowel tot gezaren leiden als tot het verwallen van de garantie en要去 bij twijfel worden nagelaten

Probleem Mogelijk oorzaken	Oplossing
Het product werkt nicht • Onderbroken stroomvoorziening	• Controller de stroomvoorziening
	• De waterdruk is te laag • Controller of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.
	• De deur is nicht goed gesloten		• Zorg dat de deur goed zich is
Het water worden nicht weggeprompt	• Knik in de afvoerslang • Controller de afvoerslang
	• Filter is verstopt • Controller en reinig het grove filter
	• De godsteen is verstopt • Controller of de godsteen goed afloopt of bel een monteur voor hulp
Schuim in de kuip • Verkeerd	wasmiddel • Gebruik alleen special	wasmiddel voor de vaatwasser
	• Glansmiddel gemorst • Veeg gemorst glansmiddel op
Probleem Mogelijk oorzaken Oplossing
Verkleurd kuipinterieur • Een wasmiddel met kleurstof werden gelebruikt	• Gebruik wasmiddel zonder kleurstof
Witte film op binnenzijde • Hard water mineralen • Regelmatig	de binnenkant schoonmaking met een vochtige spon
Roestvlekken op bestek • Het bestek is nicht roestvast • Was deze spullen nicht in de vaatwasser
			• Laat algijd een kortprogramma draaien na hettoevoegen van zout
			• Spoelmiddeldeksel zit los • Controleer en draai vast
Kloppend geluid in de kast • Een spreoiarm klopt gegen een articlel in een korf	• Onderbreek het programma en herschik de vaat
Ratelend geluid • Artikelen van het serviesliggen los in de kast
Kloppend geluid in de Veroorzaakt door installmentiete plekke of diameter van de buizen	• Dit heeft geen invloed op de functie van de vaatwasser
De vaat is nicht schoon • Onjuist beladen vaat • Plaats de vaat anders
			• Sproeiarmen�zemgeblokkeerd
			• Niet genoeg wasmiddel • Voegmeer wasmiddel toe
			• Het programme was nicht krachtig genoeg	• Kies een ander programma
			• Het filter is vuil of nicht juist geplaatst	• Reinig het filter en zorg dat het correct geplaatst is
Sluier op het glaswerk • Teveel wasmiddel • Gebruik minder wasmiddel enkies het kortste programma voor het afwassen van glazen
Zwarte of grijze vlekken op de borden	• Aluminiumgebruiksvoorwerpen hebben谈起 den borden gewreven	• Gebruik een mild schuurmiddel
Wasmiddel achtergebleven in de dispenser	• Wasmiddel dispenser is geblokkeerd	• Plaats de vaat anders
De vaat droogt Niet	• Verkeerd beladen
	• Er zit te weinig spoelmiddel in	• Vul het spoelmiddel bij
	• De vaat is te snel verwijderd	• Haal de vaatwasser nicht meteen leeg na het afwassen.

Nederlands

Technische gegevens

Energieverbruik 1760 - 2100 W
Nominate spanning /frequentie 220 - 240 V ~ 50 Hz
Waterdruk (stroomdruk) 0,4 - 10 bar (0,04 - 1 MPa)
Watertemperatuur Koud en warm (max. 60°C)

Opmerkingen over het energia- en waterverbruik van de vaatwasser

• Het eco-programma is geschikt voor het wassen van normalaal bevulde vaat. Dit is het meest efficiente programma voor wat betreft het energie- en waterverbruik en worden gezrukt om te voldoen aan de EU-wetgeving inzake ecodesign.
• Door de huishoudelijkke vaatwasser te vullen tot de capaciteit zoals aangegeven door de fabrikant bespaart u op energia en water. Orden de vaat netjes zoals beschreiben in deze gebruiksaanwijzing. Het apparaat verkeerd vullen leidt tot onvoldoende wasprestaties en möglichke storingen.
• Het handmatig voorwassen van de vaat leidt tot een hoger water- en energieverbruik en wordt afgeraden.
• Het wassen van de vaat in een huishoudelijk vaatwasser gebruikt over het algemeen minder energia en water dan wassen met de hand, gegeven dat de huishoudelijk vaatwasser worden gebruikt volgens de instructies van de fabrikant.
• Waarden voor de programmaduur en het energie- en waterverbruik van alle programma's met de vaatcyclus+kennen in de overeenkomstige tabellen in deze gebruiksaanwijzing worden gezonden.
• Houd rekening met de informatatie over de juiste installmentie (waaronder horizontale uitlijing, aansluiting op de netvoeding, koud wateraansluitingen) in deze gebruiksaanwijzing.

• Het gebruiken van vaatwasmiddelen, zout en andere additieven moet op een juiste manier gebeuren. Een verkeerde dosering leidt tot meer verwuiling van het milieu en möglichke schade aan het apparaat.

• Voor elk gebruik, verwijd der vreemde voorwerpen uit de huishoudelijkke vaatwasser.

• Een regelmatige reiniging zoals aangegeven en de nodige maatregelen nemen om kalkaanslag te vermijden zichn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.
• Een regelmatige controle van de filters en een regelmatige juiste reiniging zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.
