Q1961-XTE - Telecamera di sorveglianza AXIS - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Q1961-XTE AXIS in formato PDF.
| Tipo di prodotto | Telecamera di sorveglianza |
| Marca | Axis |
| Modello | Q1961-XTE |
| Protezione contro la penetrazione | IP66/IP68 (10 bar, 30 min) |
| Intervallo di temperatura di funzionamento | -40 °C a +85 °C |
| Alimentazione | Power over Ethernet (PoE) o sorgente limitata (LPS) ≤100 W, ≤5 A |
| Pressacavo | M20 x 1,5, certificato Ex (IECEx BVS 17.0101X) |
| Materiale del pressacavo | Ottone nichelato, gomma nitrilica (NBR) |
| Diametro cavi compatibile | 8-13 mm |
| Altitudine massima di installazione | ≤2000 m |
| Capacità delle parti metalliche accessibili | 85,4 pF |
| Batteria interna | Batteria a bottone al litio 3,0 V (contiene EGDME) |
| Funzioni principali | Videosorveglianza, certificazione Ex per atmosfere esplosive, installazione esterna |
| Manutenzione e pulizia | Pulire con un panno morbido umido con acqua tiepida; non utilizzare prodotti chimici aggressivi |
| Sicurezza elettrica | Utilizzare un cavo di rete schermato (STP) con messa a terra; rispettare le norme locali |
| Ricambi e riparabilità | Nessuna parte riparabile dall'utente; contattare il supporto Axis |
| Informazioni generali | Manuale completo su axis.com; aggiornamenti firmware su axis.com/support |
Domande frequenti - Q1961-XTE AXIS
Domande degli utenti su Q1961-XTE AXIS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telecamera di sorveglianza in formato PDF gratuitamente! Trova il tuo manuale Q1961-XTE - AXIS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Q1961-XTE del marchio AXIS.
MANUALE UTENTE Q1961-XTE AXIS
Guida all'installazione
Guía de instalación
イインンスストトーエルガガイイドド
Guia de instalação
Istruzioni per la sicurezza
AAVVW
- Il dispositivo Axis deve essere utilizzato in conformità alle leggi e alle normative locali.
- Questo prodotto è destinato all'uso professionale.
- Installare il prodotto a una distanza di sicurezza dai bambini.
- Conservare il dispositivo Axis in un ambiente asciutto e ventilato.
- Evitare di esporre il dispositivo Axis a urti o pressioni eccessive.
- Evitare di esporre il dispositivo Axis a vibrazione.
- Non installare il dispositivo su supporti, superfici, pareti o pali instabili.
- Non installare il dispositivo su supporti, superfici, pareti o pali che vibrano.
- Utilizzare solo strumenti applicabili quando si installa il prodotto Axis. Se si utilizza una forza eccessiva con strumenti non adatti è possibile causare danni al dispositivo.
- Usare un panno morbido inumidito con acqua pura tiepida per pulire il dispositivo.
- Non utilizzare sostanze chimiche come detergenti per vetri o acetone per pulire il dispositivo.
- Utilizzare solo accessori compatibili con le specifiche tecniche del dispositivo. Questi possono essere forniti da Axis o da terze parti. Axis consiglia l'uso dell'apparecchiatura di alimentazione Axis compatibile con il dispositivo.
- Utilizzare solo parti di ricambio fornite o consigliate da Axis.
- Non tentare di riparare il dispositivo da soli. Contattare l'assistenza o il rivenditore Axis per questioni relative alla manutenzione.
- L'alimentatore dovrebbe essere collegato a una presa di corrente vicina al dispositivo e facilmente accessibile.
- Utilizzare una sorgente di alimentazione limitata (LPS) con una potenza di uscita nominale limitata a ≤100 W e una corrente d'uscita nominale limitata a ≤5 A.
Español
Cronologia delle versioni
| Versione Data Dettagli | ||
| 1.0 2024-02-02 Prima release | ||
| 2.0 2024-06-03 Illustrazioni aggiornate e | modifica del numero di parte a 3086320 (vecchio numero di parte: 2566564) | |
| 3.0 2024-12-18 Nuovo numero di parte | Aggiornamenti alle Condizioni d'uso specifiche: Inquinamento grado 2 rimosso |
IT
Condizioni d'uso specifiche
AVVISO
Per qualsiasi condizione d'uso specifica, si devono sempre consultare i certificati del dispositivo.
- Prendere precauzioni per ridurre al minimo il rischio di carica elettrostatica. Per ulteriori informazioni, consultare Manutenzione, on page 35.
- L'attrezzatura non deve essere esposta a un'energia d'impatto superiore a 2 Joule verso la finestra e 4 Joule verso il resto del corpo.
- L'orientamento del dispositivo deve essere conforme alle istruzioni di installazione. Attorno al dispositivo non deve esserci più polvere di quanto le superfici possano trattenere.
- La capacità delle parti metalliche accessibili dell'attrezzatura è di 85,4 pF e deve essere considerata nell'applicazione specifica.
Installazione
AVVISO
Ogni operazione di installazione e manutenzione va eseguita da un elettricista adeguatamente qualificato conformemente a tutti gli standard e i codici di buona prassi locali e nazionali, ad es. NFPA70 (National Electrical Code), CSA C22.1 (Canadian Electrical Code, Part I Safety Standard for Electrical Installations), IEC/EN 60079-14 - Explosive atmospheres - Electrical installations design, selection and erection (Atmosfere esplosive - Progettazione, scelta e installazione degli impianti elettrici) e IEC/EN 60079-17 - Explosive atmospheres. Electrical installations inspection and maintenance (Atmosfere esplosive. Verifica e manutenzione degli impianti elettrici).
- L'installatore deve ottemperare ai dati tecnici in allegato.
- Assicurarsi che tutti gli articoli siano dotati di approvazione e certificazione per i requisiti ambientali e di installazione. Per verificare che il dispositivo sia usato nelle condizioni
ambientali e di temperatura ambiente giuste e che la sorgente di alimentazione sia idonea, è necessario controllare l'etichetta di classificazione.
- È necessario che l'installazione del dispositivo avvenga a ≤2 000 m al di sopra del livello del mare.
- I punti di ingresso dei cavi possono raggiungere una temperatura di 81,1°C. Impiegare un cavo idoneo per l'applicazione finale.
- Non è consentito apportare cambiamenti al design o modifiche al dispositivo.
- Le regole di sicurezza e le norme nazionali devono essere rispettate.
- Il dispositivo non deve mai essere installato in aree le quali potrebbero superare l'intervallo di temperatura ambiente.
- Potrebbero servire ulteriori protezioni per sostanze aggressive.
- Se il dispositivo è esposto a sollecitazioni esterne eccessive, quali vibrazioni, calore o urti, è necessario proteggerlo tramite ulteriori strumenti di protezione.
- Se il dispositivo non viene utilizzato nel modo specificato dal produttore, la protezione del dispositivo potrebbe essere compromessa. I cavi in ingresso devono essere conformi agli standard nazionali.
- Se il dispositivo viene installato nuovamente o i cavi in ingresso vengono cablati nuovamente, è necessario utilizzare nuovi grommets. La gomma dell'anello di tenuta deve essere nuova e l'anello deve essere inutilizzato.
- Si possono installare pezzi di ricambio unicamente tramite l'uso di componenti specificati da Axis Ex AB.
- Le staffe di fissaggio devono essere serrate al momento dell'installazione. È importante utilizzare viti idonee. Per informazioni sul peso del dispositivo, consultare la scheda tecnica del dispositivo.
- Effettuare l'installazione in un ambiente appropriato, in base alle normative IEC/EN/UL 60079-14 e IEC/EN/UL 60079-17.
- Il connettore di alimentazione deve essere incollato al momento della connessione. Applicare la colla sul connettore maschio.
| Casa produttrice Tipo di colla | Intervallo di temperatura | dell'adesivo |
| Gorilla Glue Gorilla Super Glue | Da -55 °C a +100 °C | |
| Henkel LOCTITE 402 Da -40 °C a +135 °C | ||
| Permabond Permabond 801 Da | -55 °C a +130 °C | |
| Permabond Permabond 802 Da | -55 °C a +160 °C | |
| Permabond Permabond 820 Da | -55 °C a +200 °C |
Pressacavo
Per soddisfare la certificazione JPEx, questo dispositivo deve essere installato con il pressacavo specificato, incluso con l'unità.
| Casa produttrice Jacob GmbH | |
| Tipo di filo M20x1,5 | |
| Nome modello K100-1020-00-EX | |
| Marcatura Ex Ex eb IIC Gb | Ex tb IIIC Db |
| Numero certificato IECEx IECEx BVS 17.0101X | |
| Grado di protezione secondo EN/IEC 60529 | IP66/IP68 (10 bar, 30 min)* |
| Temperatura di esercizio Da -40 °C a +85 °C | |
| Materiale Ottone placcato in nichel | Gomma nitrilica NBR |
| Diametro del cavo 8-13 mm | |
| Condizioni d'uso specifiche da considerare per l'installazione con questo dispositivo | Il pressacavo è testato con una forza di trazione ridotta (25%) in conformità con la clausola A.3.1 di IEC 60079-0. Può essere utilizzato solo per l'installazione fissa di apparecchi del Gruppo II e del Gruppo III. L'utente dovrà garantire un adeguato serraggio del cavo. |
* La protezione dell'ingresso del dispositivo non si basa sul pressacavo. Viene invece fornita dai passacavi all'interno dell'apparecchiatura.
Installazione del pressacavo
AVVISO
Pericolo dovuto a modifiche o alterazioni! La protezione contro le esplosioni è a rischio!
Il pressacavo non può essere modificato o alterato.
Operazioni preliminari all'installazione:
- Assicurarsi che il pressacavo sia integro. Controllare la filettatura, gli anelli di tenuta e le guarnizioni.
- Rimuovere il cappuccio antipolvere.
- Per i cavi inseriti e fissi è necessario un dispositivo antistrappo/un ancoraggio supplementare affidabile.

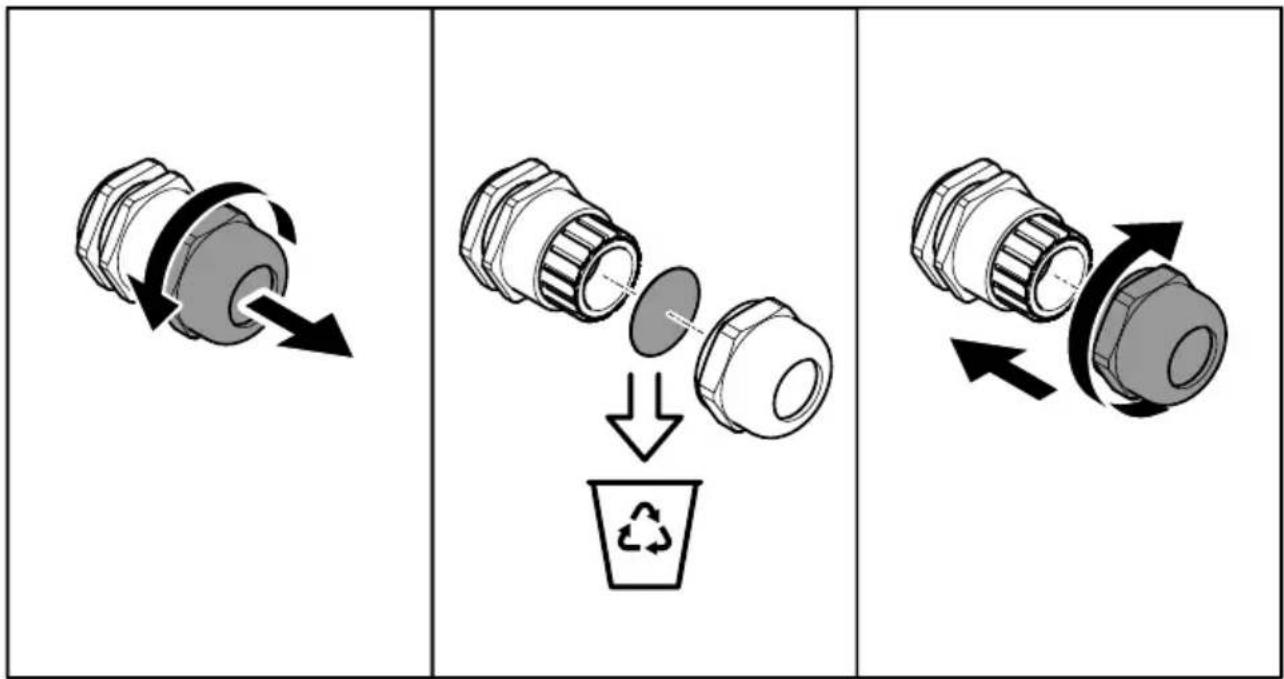

Durante l'installazione:
- Assicurarsi che il pressacavo sia completamente avvitato nella filettatura di collegamento.
- Garantire la corretta tenuta degli anelli di tenuta e degli O-ring.
- Verificare che i livelli di protezione specificati siano rispettati.
- Prevenire l'allentamento, se necessario, utilizzare un dado esagonale aggiuntivo o un fluido frenafiletti adeguato.
Prima di qualsiasi operazione, scollegare il dispositivo dalla sorgente di alimentazione.
- Prima di avviare un'operazione di manutenzione o di collegamento, accertarsi che la tensione sia esatta.
- È necessario che persone qualificate si occupino dell'installazione elettrica e della manutenzione/riparazione del dispositivo.
- Per evitare la corrosione, il puntale di messa a terra deve essere realizzato in un materiale idoneo.
- Impiegare conduttori con codice colorato idoneo o altri mezzi di identificazione. I conduttori di messa a terra devono essere di colore verde e giallo.
- Utilizzare solo dispositivi per cavi certificati adatti all'uso finale.
- In ogni installazione, i conduttori di collegamento equipotenziali principali si collegano alle parti conduttive estranee del terminale di messa terra principale di tale installazione. Quando è necessario un collegamento equipotenziale supplementare, collega insieme le parti conduttive esposte del dispositivo nei circuiti interessati e le parti non conduttive. Il cavo di collegamento esterno è di almeno 4 mm
Manutenzione
In questo dispositivo non sono presenti componenti riparabili dall'utente. Non si devono rimuovere né coperchi né guarnizioni.
AVVISO
Qualsiasi tentativo di riparazione che non sia effettuato da personale autorizzato e addestrato è severamente proibito.
- È possibile aprire solo il dispositivo per accedere alla scheda di memoria e per collegare i cavi. Non rimuovere il vetro anteriore del dispositivo per nessun motivo.
- La tenuta di ogni fissaggio di montaggio deve essere controllata a intervalli regolari.
- Per mantenere il dispositivo funzionante, pulirlo regolarmente. Usare acqua, un detergente delicato e un panno umido.
- Fare attenzione a non graffiare, danneggiare o lasciare impronte digitali sul vetro anteriore. Questo potrebbe diminuire la qualità di immagine. Se possibile, tenere la protezione in plastica sul vetro anteriore fino a quando l'installazione non sarà completata.
• Non usare mai detergenti aggressivi, benzina, benzene, acetone o sostanze chimiche simili.
Batteria
Le batterie a bottone al litio da 3 V contengono 1,2-dimetossietano; etere dimetilico di glicole etilenico (EGDME), CAS n. 110-71-4.
Ulteriori Informazioni
- Il manuale per l'utente è disponibile all'indirizzo axis.com
- Per verificare se sono stati pubblicati aggiornamenti del firmware per il proprio dispositivo, vedere axis.com/support
- Per servizi di formazione utili e webinar, visita il sito axis.com/academy
Accessori opzionali
Per un elenco completo degli accessori disponibili per questo dispositivo, andare alla pagina del dispositivo al sito axis.com e selezionare Software e accessori.
Marca : AXIS
Modello : Q1961-XTE
Categoria : Telecamera di sorveglianza
