Tipo di prodotto	Cassa amplificata da monitoraggio
Marca	Marantz
Modello	Studio Scope 3
Woofer	3 pollici (76 mm) con cono in polipropilene e bobina ad alta temperatura
Tweeter	1 pollice (25 mm) in policarbonato con smorzamento integrato
Tipo di cassa	Bass reflex con condotto posteriore
Materiale del cabinet	Pannelli di fibra a media densità (MDF) con rinforzi interni
Ingressi audio	Ingressi RCA (coppia), ingresso ausiliario stereo 3,5 mm
Uscita audio	Uscita cuffie stereo 3,5 mm
Controllo	Volume con interruttore on/off
Alimentazione	Rete via cavo di alimentazione incluso
Accessori inclusi	Pad acustici/antiscivolo, cavo di alimentazione, cavo stereo 3,5 mm, cavo 3,5 mm a RCA, cavo per casse, guida all'uso
Connessione tra casse	Morsetti a molla (rosso/nero) con cavo per casse in dotazione
Utilizzo consigliato	Sale riunioni, aule scolastiche, presentazioni, riproduzione vocale e musicale
Manutenzione	Pulire con un panno asciutto e morbido. Evitare umidità e solventi.
Sicurezza	Scollegare prima della pulizia. Utilizzare su una superficie stabile. Non esporre all'acqua.

Domande frequenti - Studio Scope 3 MARANTZ

Come collegare le mie casse Studio Scope 3 a un computer?

Utilizza un cavo RCA a mini-jack 3,5 mm (in dotazione) o direttamente un cavo 3,5 mm a 3,5 mm sull'ingresso ausiliario anteriore. Collega gli RCA alle uscite della tua scheda audio.

Posso usare delle cuffie con le Studio Scope 3?

Sì, collega le cuffie all'uscita cuffie stereo situata accanto all'ingresso Aux. L'audio delle casse verrà automaticamente disattivato.

Come regolare il volume?

Ruota la manopola del volume situata sulla cassa sinistra. Controlla il livello di entrambe le casse contemporaneamente.

Cosa fare se l'audio è debole o assente?

Verifica che l'interruttore di alimentazione sia su on e che il volume sia sufficiente. Assicurati che i cavi siano collegati correttamente e che la sorgente audio emetta un segnale.

Le casse vengono fornite con un cavo di alimentazione?

Sì, un cavo di alimentazione è incluso nella confezione.

Come collegare le due casse tra loro?

Utilizza il cavo per casse rosso e nero fornito. Collega il filo rosso al morsetto rosso e il filo nero al morsetto nero, sul retro di ciascuna cassa.

Posso posizionare le casse su supporti?

Sì, si consiglia di utilizzare i pad acustici/antiscivolo forniti sotto le casse e sui supporti per ridurre le vibrazioni.

Qual è la potenza delle casse?

Il manuale non specifica la potenza esatta, ma sono adatte per stanze di piccole e medie dimensioni (riunioni, aule).

Le casse sono bluetooth?

No, le Studio Scope 3 sono cablate. Si collegano tramite ingressi RCA o Aux 3,5 mm.

Come pulire le casse?

Utilizza un panno morbido e asciutto. Non usare prodotti chimici o abrasivi. Scollega l'alimentazione prima di qualsiasi pulizia.

MANUALE UTENTE Studio Scope 3 MARANTZ

Guida per l'uso (Italiano)

Introduzione

Il Studio Scope 3 è stato concepito per soddisfare le tue esigenze in vari ambienti, quali sale riunioni, aule, impianti per conferenze e altre applicazioni che prevedono l'installazione. Mira a garantire una riproduzione audio pura, eccellente sia per i discorsi che per la musica.

Il Studio Scope 3 offre una risposta di frequenza a vasta gamma impiegando due driver straordinari e una tecnologia di crossover unica. Presenta una risposta di frequenza bassi-medi equilibrata oltre a una risposta di frequenza media e alta ben definita.

Contenuti della confezione

(2) altoparlanti Studio Scope 3
Pad austica/trazione
Cavo di alimentazione
Cavo stereo da 3,5 mm (1/8")
Cavo 3,5 mm (1/8") a stereo RCA
Cavo dell'altoparlante
Guida per l'uso
Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina marantzpro.com.

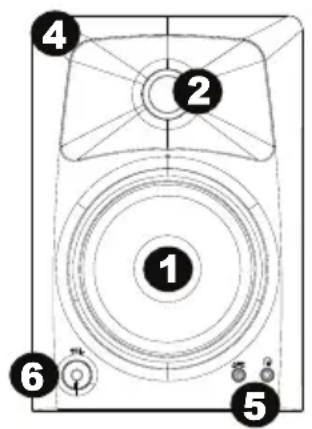

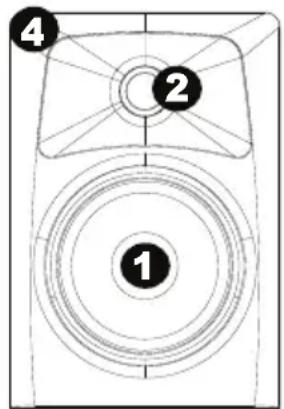

Caratteristiche

1. Woofer: L'unità woofer ha un diametro di 76 mm. Comprende una bobina mobile di alta temperatura e un cono da 76 mm in materiale composito di cartone trattato con propilene. Questo woofer è stato appositamente progettato per offrire una risposta equilibrata in frequenze medie e basse.
2. Tweeter: Grazie a una speciale cupola da 25 mm in seta progettata specificamente, il tweeter può offrire un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. Rende minima la risonanza mediante un'esclusiva tecnologia interna di smorzamento.
3. Porta Bass Reflex: Il foro nel pannello posteriore è una porta bass reflex. È progettato per scaricare i segnali a frequenza molto bassa e migliorare la risposta complessiva dei bassi.
4. Controllo Bass-Boost: Il controllo Bass-Boost del pannello posteriore dell'altoparlante Studio Scope 3 fornisce un guadagno supplementare sulle basse frequenze e rende i altavoz versatili per diversi spazi e preferenze di ascolto.

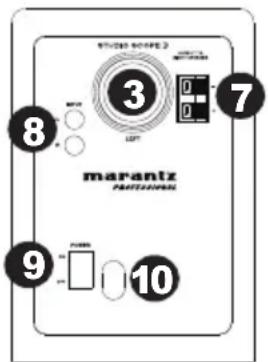

1. Involucro: Insieme agli altri componenti, l'involucro degli altoparlanti Studio Scope 3 riveste un ruolo assai importante. È stato utilizzato speciale materiale in MDF ad alta densità e un rinforzo interno esclusivo per offrire prestazioni più stabili. L'involucro degli altoparlanti Studio Scope 3 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme. Inoltre, l'involucro degli altoparlanti comprende materiale acustico posizionato con cura che rende il suono degli altoparlanti Studio Scope 3 molto più corposo di quanto non sia in realtà—determinando una risposta ai bassi morbida e naturale.
2. Controllo volume: Utilizzare il controllo del volume per impostare il livello di pressione Sonora in uscita in base ai livelli richiesti.
3. Ingresso/uscita cavo dell'altoparlante: Collegare il cavo dell'altoparlante dall'uscita all'ingresso per il cavo dell'altoparlante stesso.
4. Ingressi RCA: Servirsi di cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a questi ingressi.
5. Interruttore di alimentazione: premere questo interruttore per accendere e spegnere il altavoz.
6. Ingresso cavo di alimentazione: Inserire a questo livello il cavo di alimentazione in dotazione.

Precauzioni

• Collegamenti: gli altoparlanti Studio Scope 3 presentano tutta una serie di ingressi da utilizzarsi con una moltitudine di dispositivi. Schede audio o altri dispositivi dotati di uscite RCA di linea possono essere collegati agli ingressi RCA presenti sul pannello posteriore dell'altoparlante di sinistra. Se la scheda audio o il lettore musicale portatile presentano un'uscita da 3,5 mm (1/8"), è possibile collegarla all'ingresso aux presente sul pannello anteriore servendosi del cavo da 3,5 mm a 3,5 mm (1/8" a 1/8") in dotazione.
• Utilizzo corretto dell'alimentazione: poiché gli altoparlanti Studio Scope 3 contengono un proprio amplificatore, occorre collegarli a una presa elettrica utilizzando il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, accertarsi che l'interruttore di accensione sugli altoparlanti Studio Scope 3 sia nella posizione off.
• Attenuatori di ingresso Acoustic/Traction: Per rendere minime le vibrazioni e massimizzare la stabilità fisica, si consiglia di utilizzare gli attenuatori acoustic/traction forniti sulla parte inferiore degli altoparlanti Studio Scope 3 e sulla parte inferiore dei supporti degli altoparlanti (se si sceglie di utilizzare i supporti).
• Connessione dei cavi degli altoparlanti: Utilizzare il mini cavo trasparente incluso nella confezione degli altoparlanti Studio Scope 3 per connettere gli altoparlanti sinistro e destroy tramite i morsetti nero/rosso posti sul retro di ciascun altoparlante.
• Collegamento alla scheda audio del computer o ad altra periferica di uscita audio: Prima di collegare gli altoparlanti Studio Scope 3, accertarsi che l'alimentazione del dispositivo di uscita sia spenta e che sia spenta anche quella del sistema altoparlanti Studio Scope 3. Collegare il cavo RCA ai connettori di uscita corrispondenti della scheda audio del computer, del lettore musicale portatile, ecc. È inoltre possibile utilizzare il cavo mini stereo da 3,5 mm (1/8") per collegare un dispositivo audio secondario all'ingresso "Aux" sulla parte anteriore degli altoparlanti Studio Scope 3.
