Produkttyp	Aktive Monitorlautsprecher
Marke	Marantz
Modell	Studio Scope 3
Woofer	3 Zoll (76 mm) mit Polypropylen-Konus und Hochtemperaturschwingspule
Hochtöner	1 Zoll (25 mm) aus Polycarbonat mit integrierter Dämpfung
Lautsprechertyp	Bassreflex mit rückseitiger Öffnung
Gehäusematerial	Mitteldichte Faserplatten (MDF) mit internen Verstärkungen
Audioeingänge	RCA-Eingänge (Paar), 3,5-mm-Stereo-Hilfseingang
Audioausgang	3,5-mm-Stereo-Kopfhörerausgang
Bedienelement	Lautstärkeregler mit Ein-/Ausschalter
Stromversorgung	Netzteil über mitgeliefertes Netzkabel
Mitgeliefertes Zubehör	Akustik-/Antirutsch-Pads, Netzkabel, 3,5-mm-Stereokabel, 3,5-mm-auf-RCA-Kabel, Lautsprecherkabel, Bedienungsanleitung
Verbindung zwischen den Lautsprechern	Federklemmen (rot/schwarz) mit mitgeliefertem Lautsprecherkabel
Empfohlene Verwendung	Besprechungsräume, Klassenzimmer, Präsentationen, Sprach- und Musikwiedergabe
Pflege	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Auf einer stabilen Oberfläche verwenden. Nicht Wasser aussetzen.

Häufig gestellte Fragen - Studio Scope 3 MARANTZ

Wie schließe ich meine Studio Scope 3 Lautsprecher an einen Computer an?

Verwenden Sie ein RCA-auf-3,5-mm-Klinkenkabel (mitgeliefert) oder direkt ein 3,5-mm-auf-3,5-mm-Kabel am vorderen Hilfseingang. Schließen Sie die RCA an die Ausgänge Ihrer Soundkarte an.

Kann ich einen Kopfhörer mit den Studio Scope 3 verwenden?

Ja, schließen Sie Ihren Kopfhörer an den Stereo-Kopfhörerausgang neben dem Aux-Eingang an. Der Ton der Lautsprecher wird dann automatisch stummgeschaltet.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler am linken Lautsprecher. Er regelt die Lautstärke beider Lautsprecher gleichzeitig.

Was tun, wenn der Ton leise ist oder fehlt?

Überprüfen Sie, ob der Netzschalter eingeschaltet ist und die Lautstärke ausreicht. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind und die Audioquelle ein Signal liefert.

Werden die Lautsprecher mit einem Netzkabel geliefert?

Ja, ein Netzkabel ist im Lieferumfang enthalten.

Wie verbinde ich die beiden Lautsprecher miteinander?

Verwenden Sie das mitgelieferte rote und schwarze Lautsprecherkabel. Schließen Sie das rote Kabel an die rote Klemme und das schwarze Kabel an die schwarze Klemme auf der Rückseite jedes Lautsprechers an.

Kann ich die Lautsprecher auf Ständern platzieren?

Ja, es wird empfohlen, die mitgelieferten Akustik-/Antirutsch-Pads unter den Lautsprechern und auf den Ständern zu verwenden, um Vibrationen zu reduzieren.

Wie viel Leistung haben die Lautsprecher?

Die Anleitung gibt keine genaue Leistung an, aber sie eignen sich für kleine bis mittelgroße Räume (Besprechungsraum, Klassenzimmer).

Sind die Lautsprecher Bluetooth-fähig?

Nein, die Studio Scope 3 sind kabelgebunden. Sie werden über RCA- oder 3,5-mm-Aux-Eingänge angeschlossen.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG Studio Scope 3 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Das Studio Scope 3 wurde entwickelt, um Anforderungen in verschiedensten Umgebungen zu erfüllen, wie z.B. in Konferenzräumen, Klassenräumen, Präsentationsräumen und in anderen fix installierten Szenarien. Das Gerät dient der reinen Klangwiedergabe und eignet sich ideal für Sprache oder Musik.

Durch den Einsatz von zwei außergewöhnlichen Treibern und seiner einzigartigen Crossover-Technologie bietet das Studio Scope 3 einen weiten Frequenzgang. Es verfügt über einen ausgewogenen Frequenzgang im Low-Mid-Bereich und einen definierten Frequenzgang bei mittleren und hohen Frequenzen.

Lieferumfang

(2) Studio Scope 3 Lautsprecher

Akustische/Dämpfungspads

Netzkabel

3,5mm Stereo-Kabel

3,5mm-Cinch-Stereo-Kabel

Lautsprecherkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie marantzpro.com.

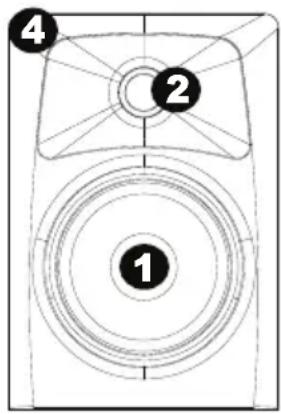

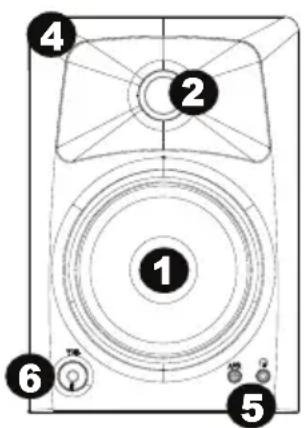

Funktionen

1. Tieftöner: Dank der speziell entwickelten Polycarbonat-Membran 3" (76 mm), erzeugt der Hochtöner einen ausgesprochen natürlichen Klang. Der Tieftöner ist mit einem Polypropylen-Horn und einer hochtemperaturfesten Schwingspule ausgestattet. Der Tieftöner sorgt für einen ausgeglichenen Frequenzgang im Bass- und Mitteltonbereich.
2. Hochtöner: Dank der speziell entwickelten Polycarbonat-Membran (25 mm), erzeugt der Hochtöner einen ausgesprochen natürlichen Klang. Eine spezielle Dämpfungstechnologie reduziert Schwingungen im Gehäuseinneren auf ein Minimum.
3. Bassreflex-Öffnung: Bei der rückseitigen Monitor-Öffnung handelt es sich um eine Bassreflex-Öffnung, über welche extrem niederfrequente Bassanteile abgestrahlt werden. Damit wird die Basswiedergabe insgesamt verbessert.
4. Gehäuse: Das Gehäuse des Studio Scope 3 spielt, zusammen mit anderen Komponenten, eine wichtige Rolle. Um eine stabile Leistung zu erzielen, haben wir eine mitteldichte

Faserplatte (MDF) und eine einzigartige Verstärkung im Gehäuseinneren eingesetzt, die Schwingungen absorbieren und Verzerrungen auf ein Mindestmaß reduzieren. Weiterhin enthält das innovative Monitorgehäuse sorgfältig platzierte akustische Materialien, dank der der Studio Scope 3 besser klingt, als seine Größe vermuten lässt: Das Ergebnis ist ein weicher, natürlicher Bass.

1. Stereo-Aux-Eingang und Kopfhöreranschluss: Um Ihnen mehr Flexibilität zu bieten, haben wir das Gerät zusätzlich zu den Haupteingängen (Cinch) mit einem Stereo-“Aux”-Eingang ausgestattet, über den Sie eine sekundäre Audioquelle, etwa einen tragbaren Music-Player, anschließen können. Die Lautstärkeregelung erfolgt für alle Eingänge gleichzeitig. Weiterhin gibt es neben der “Aux”-Buchse einen Stereo-Kopfhörerausgang, der den Ton aus den Lautsprechern stummschaltet und stattdessen an die Kopfhörer leitet.
2. Lautstärkeregler: Über diesen Lautstärkeregler kann der Schallpegel des abgestrahlten Signals eingestellt werden.
3. Eingang/Ausgang des Lautsprecherkabels: Verbinden Sie den Lautsprecherkabelausgang über das Lautsprecherkabel mit dem Lautsprecherkabeleingang.
4. Cinch-Eingänge: Verwenden Sie Cinch-Kabel (separat erhältlich), um externe Tonquellen an diese Eingänge anzuschließen.
5. Netzschalter: Verwenden Sie diesen Schalter, um den Monitor ein- oder auszuschalten.
6. Stromkabeleingang: Stecken Sie das mitgelieferte Netzkabel hier an.

Sicherheitshinweise

• Anschlüsse: Ihre Studio Scope 3-Monitore verfügen über zahlreiche Eingänge für eine Vielzahl an Geräten. Soundkarten und andere Geräte mit Cinch-Line-Ausgängen werden über die Cinch-Anschlüsse auf der Rückseite des linken Lautsprechers angeschlossen. Wenn Ihre Soundkarte oder Ihr tragbarer Music-Player über einen 3,5-mm-Miniklinken-Ausgang verfügt, wird das Gerät über das mitgelieferte 3,5-mm-auf-3,5-mm-Kabel an den Aux-Eingang vorne angesteckt.
• Netzanschluss: Die Studio Scope 3 verfügen über eine eingebaute Endstufe und müssen demzufolge an das Versorgungsnetz angeschlossen werden. Stellen Sie sicher, dass die Monitore ausgeschaltet sind, bevor Sie sie ans Netz anschließen. Der Netzschalter befindet sich auf der Geräterückseite.
• Dämpfungspads: Für eine bessere Dämpfung und physische Stabilität empfehlen wir Ihnen, die mitgelieferten Dämpfungs- und Schutzpads am Boden der Monitore anzubringen.
• Lautsprecheranschluss: Verbinden Sie die beiden Studio Scope 3-Lautsprecher über das enthaltene rot-schwarze Verbindungskabel mit den roten/schwarzen Klemmanschlüssen auf der Rückseite der beiden Lautsprecher.
• Anschluss von Soundkarte o. ä. Audio-Geräten: Stellen Sie sicher, dass sowohl der Computer (bzw. die Audioquellen) als auch die Monitore ausgeschaltet sind, bevor Sie die Studio Scope 3 anschließen. An den 3,5-mm-Eingang schließen Sie den zugehörigen Ausgangs-Steckverbinder der Soundkarte bzw. des tragbaren Music-Players an. Mit dem 3,5-mm-Stereo-Minikabel schließen Sie ein sekundäres Audiogerät an den Aux-Eingang auf der Vorderseite des Studio Scope 3 an.
