MANUALE UTENTE Oxford Prixton

Peso del volante: 3.0 KG

Si prega di leggere attentamente tutte le istruzioni prima di utilizzare questo prodotto. Conservare questo manuale per riferimenti futuri.

ISTRUZIONI PER LA SICUREZZA

Le precauzioni di base devono sempre essere seguite, comprese le seguenti istruzioni di sicurezza durante l'uso di questo apparecchio: Leggere tutte le istruzioni prima di utilizzare questo apparecchio.

1. Leggere tutte le istruzioni in questo manuale e fare esercizi di riscaldamento prima di utilizzare questo apparecchio.
2. Prima dell'esercizio, al fine di evitare lesioni muscolari, è necessario fare esercizi di riscaldamento per ogni posizione del corpo. Fare riferimento alla pagina Routine di riscaldamento e raffreddamento. Dopo l'esercizio, si consiglia il rilassamento del corpo per il raffreddamento.
3. Assicurarsi che tutte le parti non siano danneggiate e siano fissate bene prima dell'uso. Questo apparecchio dovrebbe essere posizionato su una superficie piana durante l'uso. Si consiglia l'uso di un tappetino o altro materiale di copertura a terra.
4. Si prega di indossare abiti e scarpe adeguati quando si utilizza questo apparecchio; non indossare abiti che potrebbero prendere qualsiasi parte dell'apparecchio.
5. Non tentare alcuna manutenzione o regolazione diversa da quelle descritte in questo manuale. Se dovessero sorgere problemi, interrompere l'uso e consultare un Rappresentante del Servizio Autorizzato.
6. Non utilizzare l'apparecchio all'aperto.
7. Questo apparecchio è destinato solo all'uso domestico.
8. Solo una persona dovrebbe essere sull'apparecchio durante l'uso.
9. Tenere i bambini e gli animali domestici lontani dall'apparecchio durante l'uso. Questa macchina è progettata solo per adulti. Lo spazio libero minimo richiesto per un'operazione sicura non è inferiore a due metri.
10. Se si avvertono dolori al petto, nausea, vertigini o mancanza di respiro, si dovrebbe interrompere immediatamente l'esercizio e consultare il proprio medico prima di continuare.
11. La capacità di peso massima per questo prodotto è di 120 kg.

AVVERTENZA: Prima di iniziare qualsiasi programma di esercizio, consultare il proprio medico. Questo è particolarmente importante per le persone di età superiore ai 35 anni o che hanno problemi di salute preesistenti. Leggere tutte le istruzioni prima di utilizzare qualsiasi attrezzatura per il fitness.

ATTENZIONE: Leggere attentamente tutte le istruzioni prima di utilizzare questo prodotto. Conservare questo Manuale del Proprietario per riferimenti futuri.

HARDWARE & TOOLS PACK

S1

Bullone esagonale esterno M12160 mm x 2

S4 S5 S6

Bullone esagonale M625 mm x 2

S7 S8

Rondella elastica φ8 x 10

S10 S11

Chiave esagonale 5# x 1

S2 S3

Bullone esagonale M850 mm x 2

Rondella curva φ8 x 4

Rondella piatta φ6 x 2

Chiave inglese x 1

Bullone esagonale M816 mm x 8

Rondella piatta φ8 × 6

S9

Rondella elastica φ6 × 2

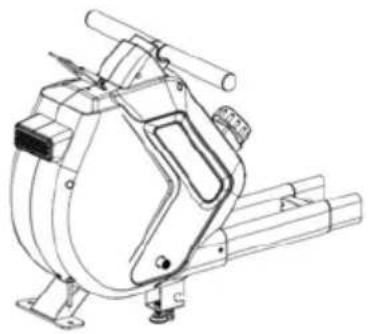

LISTA DEI PEZZI DA ASSEMBLARE

(A) Monitor LCD

(D) Cuscino del Sedile
(B) Telaio Principale

(E) Stabilizzatore del Piede Posteriore

(C) Pedali

(F) Stabilizzatore del Piede Anteriore

(G) Traversa dei Pedali

(H) Stabilizzatore del Cuscino del Sedile

(I) Guida del Vogatore

Monitor LCD Telaio Principale Dispositivo di Resistenza Manubrio Stabilizzatore del Piede Anteriore Pedale Slitta Cuscino del Sedile Stabilizzatore del Piede Posteriore Pedana

SPECIFICHE TECNICHE

Peso della Volano: 3,0 KG

Gamma di Resistenza Magnetica: 16 Livelli

Dimensioni di Montaggio: 1600x540x640mm

Distanza di Scorrimento: 0-720mm

Lunghezza della Cinghia del Manubrio: 0-1700mm

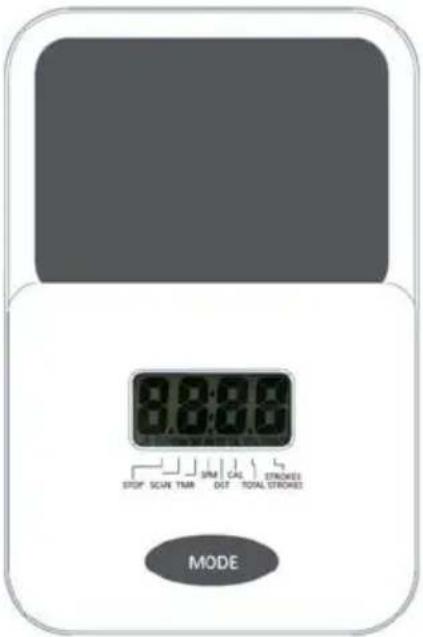

FUNZIONE DEL MONITOR

8:00 STOP SCAN TIM SIM CAL STRIKES OUT TOTAL STROHS MODE

1. Accendere il dispositivo

Dopo l'accensione, la visualizzazione a schermo intero dura 1 secondo e la modalità predefinita è la SCANSIONE.

2. Modalità SCANSIONE

In modalità SCANSIONE, il monitor visualizza ciclicamente: SCANSIONE+TMR, SCAN- SIONE+SPM, SCANSIONE+DST, SCANSIONE+CAL, SCANSIONE+COLPI, SCANSIONE+Totale COLPI e passa al contenuto successivo ogni 5 secondi.

Premere brevemente il tasto MODALITÀ per uscire dalla modalità SCANSIONE e passare a visualizzare ciclicamente attraverso varie modalità, inclusi SCANSIONE, TMR, SPM, DST, CAL, COLPI e Totale COLPI.

Dopo essersi svegliato dallo stato di sonno, il monitor entra in modalità SCANSIONE.

3. Icona Vogatore Indoor

L'icona del vogatore indoor viene sempre visualizzata nell'angolo in basso a sinistra.

4. Icona STOP

Il monitor visualizza "STOP" dopo che la macchina non è in uso per 4 secondi e l'icona scompare mentre la macchina è nuovamente in uso.

5. Modalità TMR

In modalità TMR, visualizza il tempo di remata.

Premere a lungo il tasto MODALITÀ, il TMR verrà riavviato e ripristinato.

6. Modalità SPM

In modalità SPM, visualizza la velocità di remata.

Premere a lungo il tasto MODALITÀ, il DST verrà riavviato e ripristinato.

7. Modalità DST

In modalità DST, visualizza la distanza di remata in chilometri.

Premere a lungo il tasto MODALITÀ, il DST verrà riavviato e ripristinato.

8. Modalità CAL

In modalità CAL, visualizza le calorie bruciate.

Premere a lungo il tasto MODALITÀ, il DST verrà riavviato e ripristinato.

9. Modalità COLPI

In modalità COLPI, visualizza il numero di colpi di remata.

Premere a lungo il tasto MODALITÀ, il DST verrà riavviato e ripristinato.

10. Modalità visualizzazione TOTALE COLPI

In modalità TOTALE COLPI, visualizza il numero cumulativo di colpi di remata.

Premere a lungo il tasto MODALITÀ, il DST verrà riavviato e ripristinato.

11. Sonno

Nessun input di segnale per 2 minuti, entra nello stato di sonno.

12. Sveglia

Segnale di remata, tasto MODALITÀ, può svegliare. Girare il regolatore di resistenza, non può svegliarsi.

ASSEMBLAGGIO:

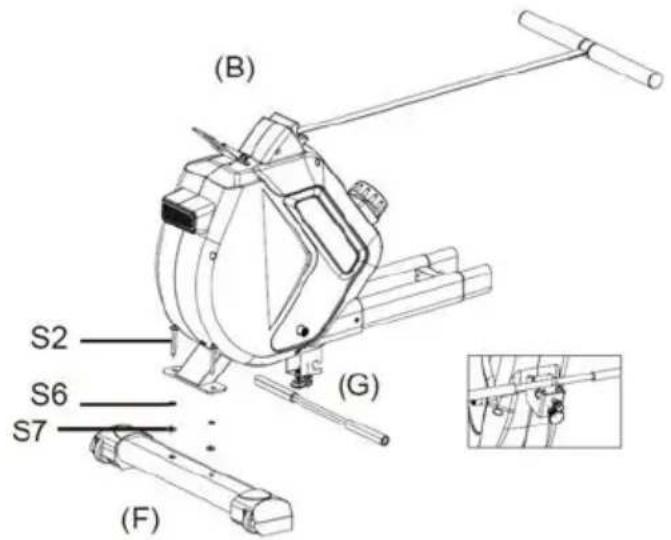

1. Installazione dello Stabilizzatore Anteriore

PASSO 1. Allineare i fori dei bulloni sul telaio principale (B) e lo Stabilizzatore Anteriore (F), installare i bulloni esagonali (S2), rondelle piatte (S6), rondelle elastiche (S7) e serrare con la chiave esagonale a brugola n. 5 (S10) fornita.

PASSO 2. Installare la Traversa del Pedale (G) sul telaio principale (B) e serrare con il bullone e il dado preinstallati.

(B) S2 S6 S7 (G) (F)

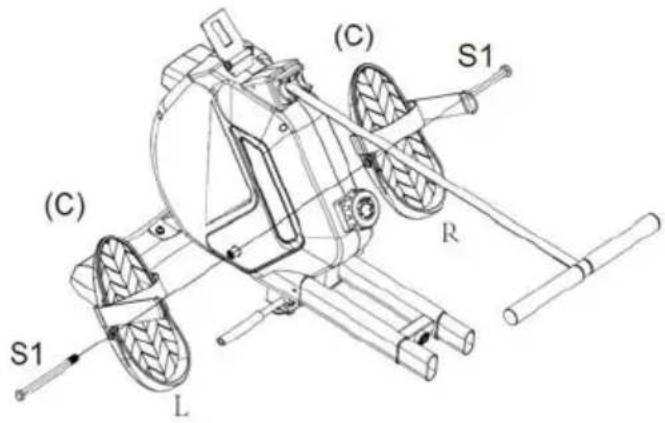

2. Installazione dei Pedali

Installare i Pedali (C) sul telaio principale (B) e serrare con il Bullone Esagonale Esterno (S1) e la Chiave (S11) fornita.

NOTA: Distinguere i Pedali tra sinistra (L) e destra (R). Non installare nella posizione sbagliata.

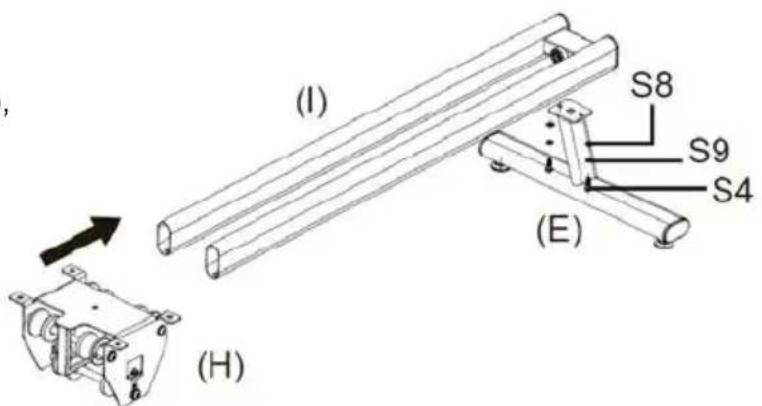

3. Installazione dello Stabilizzatore del Cuscino del Sedile

PASSO 1. Allineare i fori dei bulloni sulla Slitta (I) e lo Stabilizzatore Posteriore del Piede (E), installare i Bulloni Esagonali (S4), le Rondelle Piane (S8), le Rondelle Elastiche (S9) e serrare con la chiave esagonale a brugola n. 5 (S10) fornita.

PASSO 2. Installare lo Stabilizzatore del Cuscino del Sedile (H) sulla Slitta (I) nella direzione corretta.

4. Installazione del Cuscino del Sedile e della Slitta

PASSO 1. Installare la Slitta (I) sul Telaio Principale (B) nella direzione corretta e serrare con i Bulloni Esagonali (S3) e le Rondelle Piane (S6) forniti.

PASSO 2. Installare il Cuscino del Sedile (D) sullo Stabilizzatore del Cuscino del Sedile (H) e serrare con i Bulloni Esagonali (S3), le Rondelle Piane (S6) e le Rondelle Elastiche (S7) forniti.

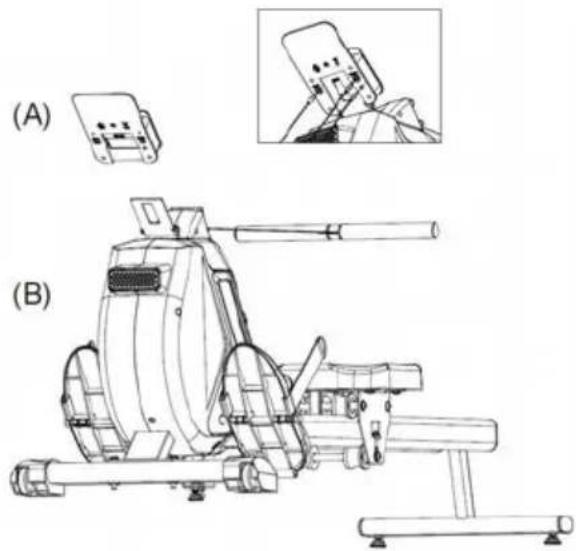

5. Installazione del Monitor LCD

PASSO 1. Installare prima le batterie (2xAA) nel monitor.

PASSO 2. Installare il Monitor (A) sul Telaio Principale (B) nella direzione corretta.

PASSO 3. Inserire i connettori dei segnali nei relativi socket corrispondenti.

Di seguito sono riportate le istruzioni per l'uso del dispositivo:

Accendere il dispositivo premendo il pulsante di accensione. Selezionare la modalità desiderata utilizzando i comandi appropriati.

Seguire le indicazioni sullo schermo per navigare tra le diverse funzioni.

Utilizzare gli appos

MANUTENZIONE E TRASPORTO

MANUTENZIONE

La macchina per il remo può essere pulita con un panno morbido, pulito e umido. Non utilizzare abrasivi o solventi sulle parti in plastica. Asciugare il sudore dalla macchina per il remo dopo ogni utilizzo. Fare attenzione a non far entrare troppa umidità sul monitor in quanto potrebbe causare un guasto elettronico. Tenere la macchina per il remo lontana dalla luce solare diretta per evitare danni. Ispezionare tutte le viti di montaggio, dadi, viti e pedali sulla macchina per verificare la corretta tenuta ogni settimana.

TRASPORTO

Afferrare lo Stabilizzatore Posteriore con entrambe le mani fino a quando le ruote dello Stabilizzatore Anteriore entrano in contatto con il terreno. Tirare o spingere la macchina per il remo nell'area di stoccaggio desiderata prima di sollevarla. Mantenere sempre entrambe le mani sulla macchina durante il trasporto.

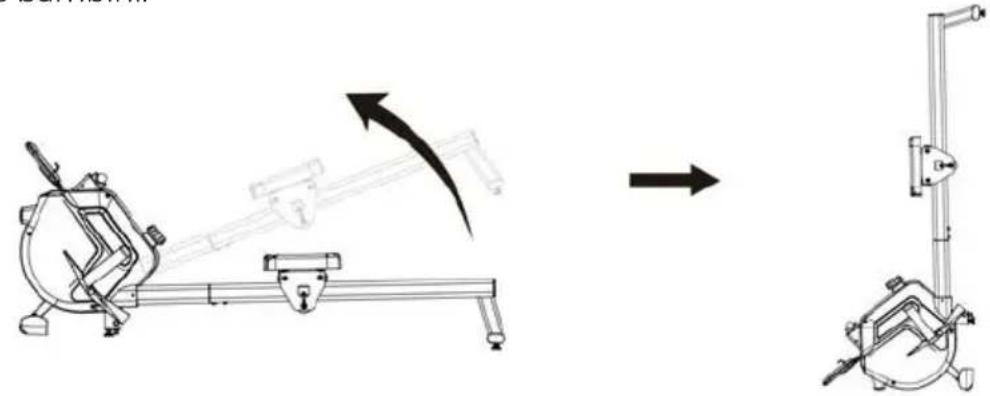

STOCCAGGIO

Conservare la macchina per il remo in un ambiente pulito e asciutto, lontano da animali domestici e bambini.

Politica di garanzia

Questo prodotto è conforme alla legge di garanzia vigente nel suo paese di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull` opzione di contatto per inviarci il tuo modulo di assistenza.

Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo.

Dichiarazione Di Conformità Ue Semplificata

Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito:

MARCA	MODELLO DESCRIZIONE		CATEGORIA
Prixton OXFORD		ROWING MACHINE	Fitness

È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014.

Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com
