MANUALE UTENTE A200 SCANSONIC

IT Manuale di istruzioni

Manuale dell'utente

Introduzione

Grazie per avere scelto A200: speriamo che il nostro prodotto vi allieti per molti anni.

Leggete interamente questo manuale prima di aprire la confezione e installare il prodotto.

Contenuto della confezione

Durante la produzione e il confezionamento, questo amplificatore è stato controllato e ispezionato con cura.

Una volta sballato il prodotto, controllate che non abbia subito danni durante il trasporto. Vi raccomandiamo di conservare la scatola e il materiale di imballaggio originale per eventuali, future spedizioni.

All'interno della confezione troverete:

1 cavo audio RCA stereo

1 cavo jack da 3,5 mm stereo

1 cavo di alimentazione

Installazione dell'A200

Questo amplificatore va collegato a una presa di corrente. È quindi importante per la vostra sicurezza che leggiate attentamente questo manuale.

Posizionamento dell'A200

Posizionate l'amplificatore su una superficie piana e solida. Evitate di collocarlo sopra a tappeti o altre superfici morbide.

Assicuratevi che ci sia un'ottima aerazione intorno all'amplificatore, e che dietro e sopra l'amplificatore ci siano almeno 100 mm (4") di spazio libero.

Non ostruite i fori di aerazione sul retro dell'amplificatore.

Collegamento dell'A200

Quando collegate l'A200, per prima cosa spegnete tutti i dispositivi.

Collegate TV, smartphone, docking station, laptop ecc. all'ingresso line-in, optical o coaxial (2) dell'A200.

Collegate solamente un dispositivo.

Non utilizzate più di un ingresso (line-in, optical o coaxial) per volta.

Collegate l'uscita SUBWOOFER LINE OUTPUT (4) dell'A200 a un subwoofer attivo utilizzando un cavo audio RCA mono (facoltativo).

Collegate il cavo di alimentazione dell'A200 (7) a una presa di corrente e spostate l'interruttore POWER ON/OFF (6) su ON.

A questo punto ruotate la manopola in senso orario per accendere l'A200. Per attivare la modalità standby, ruotate la manopola in senso antiorario fino a quando non comparirà la scritta rossa 'off' sul pannello anteriore del vostro minimate.

Grazie all'ingresso 5 VDC CHARGE (1) potete ricaricare un iPod, un iPhone e altri dispositivi con alimentazione USB attraverso la porta USB. Tenete conto che la porta serve solo a ricaricare e non a trasmettere dati.

Collegamento dell'A200 ai diffusori

Quando collegate l'A200 ai diffusori, per prima cosa spegnetelo spostando l'interruttore di alimentazione POWER ON/OFF (6) sul pannello posteriore.

I morsetti di collegamento sui terminali di uscita (5) accettano cavi fino a ∅ 4 mm o con terminazioni a banana.

Assicuratevi che i morsetti del terminale positivo dell'A200 (con il segno + e colorati di rosso) siano collegati ai morsetti del terminale positivo sui diffusori, e che i morsetti del terminale negativo dell'A200 (con il segno - e colorati di nero) siano collegati ai morsetti del terminale negativo sui diffusori.

Funzionamento dell'A200

L'A200 è semplicissimo da usare: dopo avere collegato un dispositivo in ingresso e i diffusori, accendete l'A200 utilizzando l'interruttore POWER ON/OFF (6) sul pannello posteriore e ruotate in senso orario la manopola VOLUME sul pannello anteriore per attivare l'amplificatore.

Regolate il volume ruotando la manopola VOLUME.

Per spegnere l'A200 ruotate la manopola VOLUME in senso antiorario.

Manutenzione e cura

Sconsigliamo l'utilizzo di solventi o detergenti per pulire l'involucro smaltato dell'A200. Per pulire l'involucro, di solito è sufficiente spolverarlo o pulirlo con un panno morbido (non usate acqua).

Scollegate il dispositivo dalla presa di corrente quando non lo utilizzate per periodi prolungati.

Informazioni sullo smaltimento

L'A200 è conforme alle direttive internazionali RoHS sulle apparecchiature elettriche ed elettroniche e alle direttive RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche). Il simbolo del cassonetto barrato indica tale conformità e che il prodotto deve essere riciclato in maniera adeguata o smaltito nel rispetto delle direttive summenzionate.

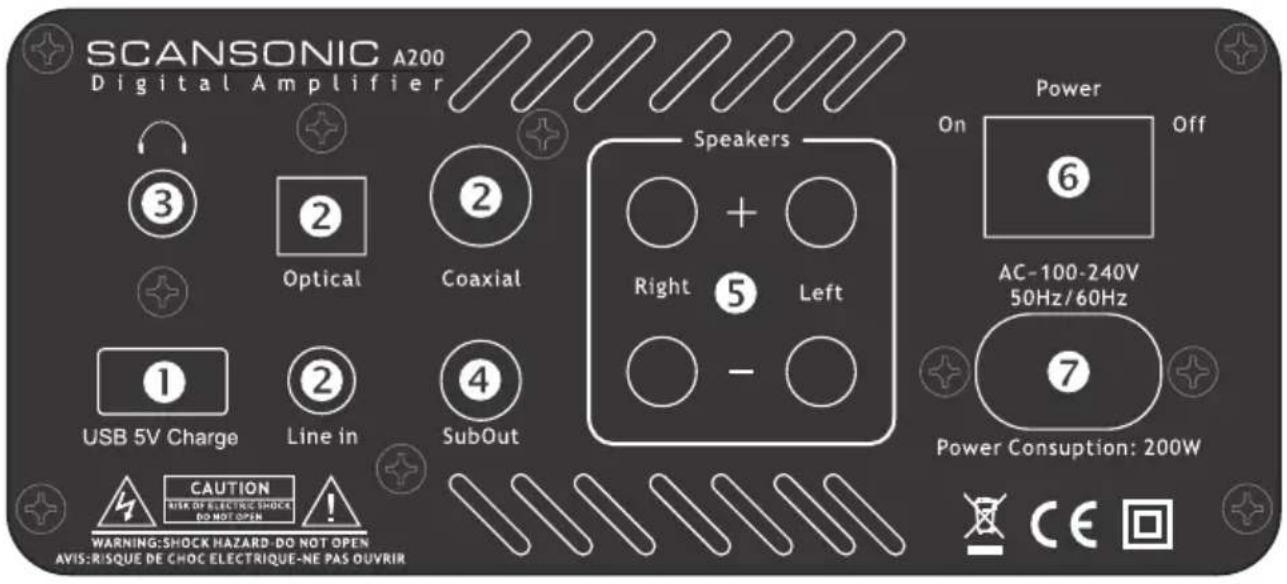

SCANSONIC A200 Digital Amplifier ③ Optical ② Coaxial Speakers Right ⑤ Left - USB 5V Charge Line in SubOut Caution Risk of Electric Shock DO NOT OPEN WARNING:SHOCK HAZARD-DO NOT OPEN AVIS:RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR Power On Off AC-100-240V 50Hz/60Hz ⑥ ⑦ Power Consuption: 200W CE

Risoluzione dei problemi

Risoluzione dei problemi di base

Se l'indicatore rosso 'off' non si accende, controllate...

• che il cavo di alimentazione sia ben inserito nella presa di corrente
• che l'interruttore POWER sul pannello posteriore sia su ON
• che il voltaggio della corrente sia corretto e corrisponda a quello dell'amplificatore

Se non sentite niente, controllate...

• che il Minimate™ sia acceso (alone blu intorno alla manopola)
  • che la manopola VOLUME sul pannello anteriore non sia sul minimo
  • che il cavo audio sia ben collegato agli ingressi line in, optical o coaxial
  • che i cavi dei diffusori siano ben collegati

Se il suono è distorto, controllate...

• che i cavi dei diffusori non si tocchino fra loro
• che il volume non sia troppo alto
• che i cavi audio non siano danneggiati
- che i diffusori non siano danneggiati. Provate a invertire il diffusore di destra con quello di sinistra

Istruzioni di sicurezza importanti

ATTENZIONE, leggete prima questo

LEGGETE, SEGUITE, CONSIDERATE E CONSERVATE TUTTE LE ISTRUZIONI E GLI AVVISI.

NON UTILIZZATE L'APPARECCHIO VICINO A FONTI DI CALORE.

NON OSTRUITE I FORI DI VENTILAZIONE DI QUESTO DISPOSITIVO.

PER UN CORRETTO FUNZIONAMENTO, QUESTO DISPOSITIVO HA BISOGNO DI UNA ZONA DI

AERAZIONE BEN VENTILATA DI ALMENO 100 mm (4") INTORNO AI DISSIPATORI DI CALORE E AI FORI DI VENTILAZIONE PRESENTI SUL TELAIO.

NON ESPONETE IL DISPOSITIVO A SCHIZZI, SPRUZZI O CADUTE DI LIQUIDI NÉ COLLOCATELO INPROSSIMITÀ DI FONTI DI LIQUIDI.

PULITELO SOLO CON UN PANNO UMIDO CHE NON LASCI PELUCCHI, SENZA UTILIZZARE DETERGENTI.

COLLEGATE IL CAVO DI ALIMENTAZIONE SOLO A PRESE POLARIZZATE CON MESSA A TERRA

CONFORMI E COMPATIBILI CON I REQUISITI DI VOLTAGGIO, POTENZA E FREQUENZA INDICATI SUL PANNELLO POSTERIORE DEL DISPOSITIVO.

PROTEGGETE IL CAVO DI ALIMENTAZIONE EVITANDO DI CAMMINARCI SOPRA, PIZZICARLO O TIRARLO.

IN CASO DI FULMINI, O QUANDO NON UTILIZZATE IL DISPOSITIVO PER PERIODI DI TEMPO

PROLUNGATI, SCOLLEGATELO DALLA PRESA DI CORRENTE.

PER UN UTILIZZO SICURO CHE EVITI IL RISCHIO DI INFORTUNI, IMPIEGATE SOLO I CONNETTORI E GLI ACCESSORI INDICATI DAL PRODUTTORE.

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE E INCENDI.

NON ESPONETE QUESTO DISPOSITIVO ALLA PIOGGIA O ALL'UMIDITÀ.

LE RIPARAZIONI DEVONO ESSERE EFFETTUATE DA PERSONALE QUALIFICATO.

ATTENZIONE RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

La spia lampeggiante con il simbolo a forma di freccia, all'interno di un triangolo equilatero, serve ad avvisare l'utente della presenza di un voltaggio pericoloso non isolato all'interno dell'involucro del dispositivo che potrebbe rappresentare un rischio di scossa elettrica.

Nella manualistica a corredo del prodotto, un punto esclamativo all'interno di un triangolo equilatero serve a segnalare all'utente istruzioni per il funzionamento e la manutenzione (riparazione) particolarmente importanti.

Garanzia limitata

Gentile Cliente,

Questo prodotto è stato progettato e costruito rispettando i migliori standard qualitativi. Tuttavia, in caso di problemi, Scansonic e i suoi distributori nazionali garantiscono la sostituzione gratuita dei componenti o la loro riparazione da parte del distributore ufficiale Scansonic.

La presente garanzia limitata è valida per il proprietario originale per un periodo di due anni dalla data di acquisto e non è trasferibile.

Che cosa è coperto dalla garanzia limitata:

- la garanzia limitata copre tutti i difetti di produzione e nei materiali del prodotto, fatta eccezione per i danni indicati di seguito.

Cosa non è coperto dalla garanzia limitata:

• I danni causati da imballaggio e trasporto.
- Difetti causati da incidenti, uso improprio, la normale usura, errori di manutenzione, variazioni di tensione e sovraccarico.
- Danni causati da un'installazione o da un utilizzo non corretto.
- Danni causati da modifiche o riparazioni eseguite da un centro assistenza non autorizzato e dall'utilizzo di parti di ricambio non originali.
- Altri danni dovuti a condizioni indipendenti dalla volontà del fornitore, come incendi, pioggia, fulmini, guerra e altri eventi di forza maggiore.

Come richiedere ricambi o riparazioni in garanzia:

Per ottenere la riparazione in garanzia del vostro prodotto, è necessario contattare il rivenditore presso il quale è stato acquistato.

Sarà necessario presentare questo libretto di garanzia debitamente compilato e timbrato dal rivenditore al momento dell'acquisto. In alternativa, è necessario l'originale della fattura di vendita o altra prova della proprietà e della data di acquisto.

Il fornitore è responsabile solo per la riparazione o la sostituzione delle parti o dei prodotti difettosi. Non è invece responsabile per le perdite o i danni indiretti derivanti dall'uso del prodotto.

I costi di trasporto per la manutenzione non sono coperti dalla garanzia.

Un servizio di riparazione o sostituzione non può superare il valore del prodotto in garanzia, in nessun caso il fornitore sarà responsabile per danni speciali, accidentali, consequenziali o indiretti.

Nome e timbro del rivenditore: Data di acquisto:
